Как состыковать чугунную канализацию с пластиковой

Способы соединения чугунной канализации с пластиковой

Существует много способов соединения пластиковой трубы с чугунной:

• с помощью фитингов;
• резиновыми прокладками;
• герметизация силиконом;
• раструбное;
• фланцевое.

Какой именно выбрать зависит от того, поврежден раструб или нет. Далее рассмотрим все способы более детально.

Соединение фитингами

Этот способ может пригодиться не только при замене старого трубопровода, но и при устранении протечек на уже работающей системе. Для устранения протечки из-за лопнувшей трубы вам поможет обжимной фитинг.

Соединение труб производиться с помощью пресс фитингов. На одном конце такого изделия есть резьба, а на втором –  раструб для подключения пластикового патрубка. Так же понадобится лента из тефлона (ФУМ лента) или сантехнический лен для уплотнения и два разводных ключа.

Этапы монтажа:

• Откручиваем муфту или отрезаем  кусок от чугунного патрубка в там месте, где будет проводиться
• соединение с пластиковой трубой.
• Нарезаем резьбу, при необходимости, на отрезанном участке.
• Очищаем резьбу от пыли и наматываем на нее ленту или лен, смазываем силиконовой смазкой.
• Накручиваем пресс-фитинг.

Совет!

Пресс-фитинг прикручивайте руками, без ключа, так как при сильном усилии он может треснуть. Докрутить его можно будет уже после включения воды.

Так же соединить чугунную трубу с пластиковой можно и с помощью литого фитинга. Для этого:

1. Обезжириваем место стыковки.
2. Обрабатываем стык клеем для пластика и обсыпаем песком, ждем полного высыхания клея.
3. Раструб очищаем и обезжириваем.
4. Обрабатываем герметиком.
5. Монтируем уплотнительное кольцо.
6. Узкую часть фитинга вставляем в кольцо-уплотнитель.
7. Вставляем край пластиковой трубы в манжету фитинга.

Соединение резиновыми прокладками

Такой способ подходит если удалось вынуть старую трубу из раструба и его края и внутренняя поверхность остались ровными. В раструб патрубок должен заходить в среднем на 5 см. При таком способе соединения, пользоваться канализацией можно будет сразу по окончанию всех работ. Этапы монтажа:

• очищаем детали от ржавчины, грязи и т.п.;
• обмазываем герметиком резиновый переходник с наружной стороны.
• резиновый переходник вставляем в чугунный раструб;
• вставляем патрубок в манжету.

Если соединяются трубы не имеющие раструба, то используется пластиковый переходник. Тогда поступают следующим образом:

• отрезаем кусок, выравниваем края;
• надеваем резиновый переходник;
• промазываем край герметиком;
• сверху надеваем смазанный герметиком пластиковый переходник.

Герметизация силиконом

Образовавшуюся при соединении труб щель (до 2 мм) можно загерметизировать сантехническим силиконом

Этот способ довольно эффективен если особое внимание уделять нижней части стыка

1. Место стыка высушиваем с помощью строительного фена.
2. Заполняем щель силиконом, как можно глубже, для этого используется специальный строительный пистолет для клея.
3. Ждем пока силикон высохнет, обычно это происходит за 3 — 5 часов.

На заметку!

Не рекомендуется пользоваться канализационной системой до полного высыхания силикона.

Соединение в раструб

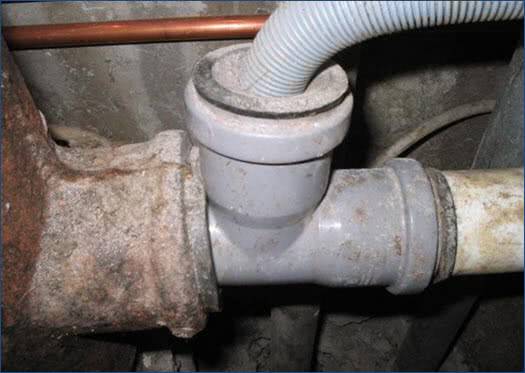

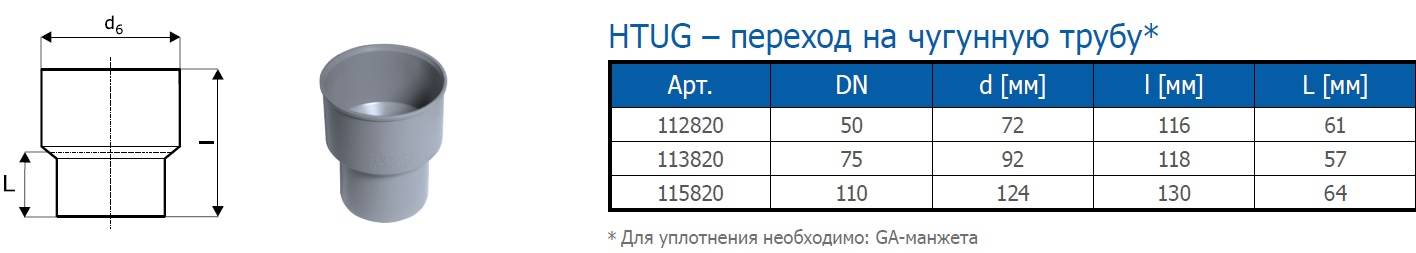

Для такого вида соединения необходимо купить специальный переходник который предназначен для установки в раструб. Такую деталь можно приобрести в любом строительном магазине, обычно требуются изделия диаметром 50 или 110 мм. Но существуют трубы и другого диаметра, поэтому лучше заранее определиться с размерами труб.

Процесс соединения проходит в несколько этапов:

• очищаем все соединяемые детали от грязи, пыли и прочего;
• промазываем их герметиком;
• переходник вставляем, до упора, в чугунный раструб;
• в переходник вставляем пластиковую трубу.

Этот способ самый простой и надежный, а при необходимости соединение можно разобрать и собрать заново.

Фланцевое соединение

При этом способе используются специальные соединительные детали. Кроме того, потребуется использование сварки, что не всегда позволяет провести работы самостоятельно.

1. Зачищаем патрубок, примыкающий к основной трубе.
2. Привариваем металлическую фланцевую часть.
3. Накидываем обжимную муфту на заготовку.
4. Соединяем, фланцевые части, поместив между ними уплотнительное кольцо, болтами.

Качественно провести работы в случае ремонта или плановой замене труб из чугуна на пластиковые можно только соблюдая этапы монтажа. Так же хочется заметить, что выполнять эти работы лучше заранее, а не ждать аварии.

Видео: переход с чугунной на пластиковую трубу, нюансы и хитрости в замене сантехники, труб пвх и канализации

Методика запрессовки

Шаг 1: Подготовка канализации

Перед началом работы с канализацией необходимо очистить ее от старого материала и заглушек. При помощи инструментов, таких как пилка и нож, срежьте старый материал до того уровня, на который будет установлена новая пластиковая труба.

Шаг 2: Подготовка пластиковой трубы

Перед запрессовкой убедитесь, что конец пластиковой трубы срезан под правильным углом и не имеет заусенцев. Продольно нарежьте небольшую насечку на около 1-2 см на конце трубы, чтобы улучшить ее герметичность.

Шаг 3: Запрессовка

Вставьте пластиковую трубу в отверстие канализации так, чтобы основание было плотно к основанию канализации. При помощи специального запрессовочного инструмента, сжимайте кольца на трубе, чтобы усилить ее герметичность. Продолжайте сжимать кольца, пока не достигнете желаемой уплотненности соединения.

Запрессовка является довольно простой процедурой, но требует определенных знаний и навыков. В процессе работы убедитесь, что сжатие канализационных кольцев происходит равномерно по обоим сторонам соединения.

Соединение гладких труб

Кроме чугунных труб с раструбом, в создании систем трубопроводов используют и гладкие конструкции. Для их соединения применяют различные приспособления. Среди них есть муфты, седелки, крестовины, отводы и т.д. Какое именно использовать – будет зависеть от диаметра трубы и вида соединения.

Наиболее распространенным фитингом является муфта. Она бывает трех основных видов:

• Если соединяются трубы одного диаметра, то используется муфта в виде цилиндра. Внутри такого фитинга присутствует резьба.
• Для соединения труб с различающимся диаметром, применяется приспособление в виде двух цилиндров. Такая муфта также оснащена внутренней резьбой.
• В системе отопления используется футорка. Такая муфта представляет собой все тот же цилиндр, только с резьбой, как на внутренней, так и на внешней поверхности.

Процесс соединения с использованием муфты довольно прост. Для начала нужно разметить их чтобы увидеть насколько каждая труба должна зайти в муфту (необходимо рассчитать так, чтобы концы соединились точно посередине). Затем обе трубы просто вставляются в муфту. Для герметизации можно использовать специальный герметик.

Но трубопровод может проходить под углом или включать в себя разветвления. Для этого служат другие приспособления. Например, соединение чугунных канализационных труб под углом, осуществляется при помощи отводов. Они представляют собой кусок трубы, изогнутый под определенным углом (в 10, 15, 30, 60 и 90 градусов).

Кроме этого, существуют другие приспособления для соединения труб. Например:

• Тройник.
  С его помощью можно соединить сразу три трубы в единую систему. Как правило, такое соединение необходимо в местах разветвления системы канализации.
• Крестовина.
  Конструкция, которая помогает соединить сразу четыре трубы.
• Седелка
  .
  Такое приспособление позволяет подключать к основной магистрали трубу меньшего диаметра (например, от отдельно стоящего сантехнического устройства).

Все эти приспособления могут иметь на концах раструбы или прямые участки. Для герметизации соединения используются различные герметики или пакля.

Комбинирование разных методов

Если неплотность между трубами достаточно большая (от 5 мм), рекомендуется одновременно использовать различные способы:

1. Резиновые уплотнители и силиконовый герметик. В первую очередь устанавливается гибкий переходник. Затем в раструб заводится пластиковая труба, и щель заполняется силиконовым герметиком. Принцип использования этих материалов описан выше. В данном случае технологии объединяются, но монтаж выполняется поэтапно.
2. Метод зачеканки и силиконовый герметик. При этом вместо полимерцементного раствора в щель между коммуникациями вводят герметик, но предварительно ее частично заполняют паклей.

Соединение с помощью резиновой прокладки

Период эксплуатации резинового уплотнителя составляет 8-10 лет, но, учитывая его минимальную стоимость, проблемы при замене не возникнут. Если долго не менять данный элемент, он теряет эластичность, трескается, перестает восстанавливать форму после воздействия нагрузок. В результате на данном участке появится течь. Процесс демонтажа при замене уплотнителя производится по той же схеме, что и установка.

Резиновая манжета характеризуется сложной конфигурацией. Поверхность данного элемента имеет множество выступов, которые проходят по всей длине окружности изделия. Благодаря этому обеспечивается максимальное уплотнение при установке труб. С помощью манжеты предпочтительно выполнять соединение чугунных коммуникаций с раструбом. В данном случае расширение на трубе позволяет легко установить пластиковое изделие.

Чугунная труба с раструбом

Подключение чугунных коммуникаций через резиновый переходник можно выполнить, руководствуясь инструкцией:

Производится очистка металлической трубы от ржавчины, загрязнений. Для этого используют абразивные приспособления (металлическую щетку). В случае когда с внутренней стороны трубы образовались углубления, неровности можно сгладить посредством силиконового герметика. Его наносят и равномерно распределяют

Когда неровности устраняются, излишки материала нужно удалить, причем делать это следует осторожно, иначе деформированные участки вновь очистятся от герметика.
Чтобы резиновый уплотнитель был прочно зафиксирован, перед установкой металлической трубы необходимо нанести на наружную поверхность изделия герметик. После этого нужно сразу установить переходник в трубопровод.
Следует завести пластиковую трубу в раструб чугунного трубопровода

Глубина установки составляет 50-80 мм.

Чугунная труба без раструба

Если по каким-то причинам расширение на срезе коммуникаций отсутствует, подключение все же можно произвести, однако степень его надежности будет ниже, т.к. в данном случае дополнительно используется пластиковый переходник. Инструкция по монтажу трубопровода из разных материалов:

1. Если срез неровный, следует удалить участок трубы вместе с ним. Затем край зачищают.
2. В полость трубы устанавливают резиновую прокладку, предварительно обработав ее наружную сторону силиконовым герметиком.
3. На данном участке выполняется монтаж пластикового переходника в чугунный трубопровод. Конфигурация этого изделия разнится. Пластиковый переходник может быть выполнен в виде колена или иметь форму цилиндра. Его устанавливают в полость чугунной трубы на глубину 50-80 мм.
4. На последнем этапе выполняется установка пластикового трубопровода в предварительно вмонтированный переходник. При этом также следует использовать резиновый уплотнитель. При его установке наружную поверхность обрабатывают силиконовым герметиком.

Как соединить чугунную трубу с пластиковой канализацией

Решение вопроса, как соединить чугунную канализационную трубу с пластиковой, следует рассматривать в двух вариантах. Первый — это соединение трубы ПВХ с раструбом металлической трубы, второй — соединение с гладкостенной обрезной трубой.

В раструб

Распространенные способы соединения чугунной трубы с пластиковой в канализации следующие:

С манжетами. Суть метода в том, что внутренние размеры чугунных раструбов больше наружных диаметров труб ПВХ. Поэтому они легко помещаются в специальную резиновую втулку с уплотнительными выступами по периметру, внутренний диаметр которой рассчитан на плотное соединение с трубой ПВХ диаметром 50 или 110 мм.

Задача подобрать подходящий переходный браслет не составляет труда — они продаются в огромном ассортименте в специализированных магазинах и на рынках.

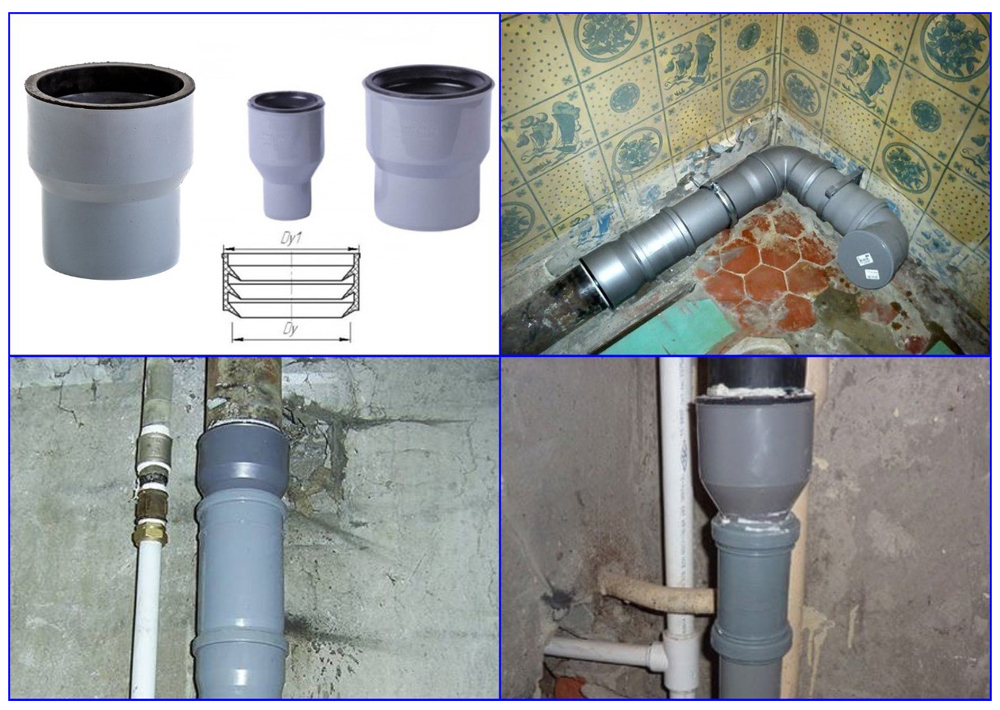

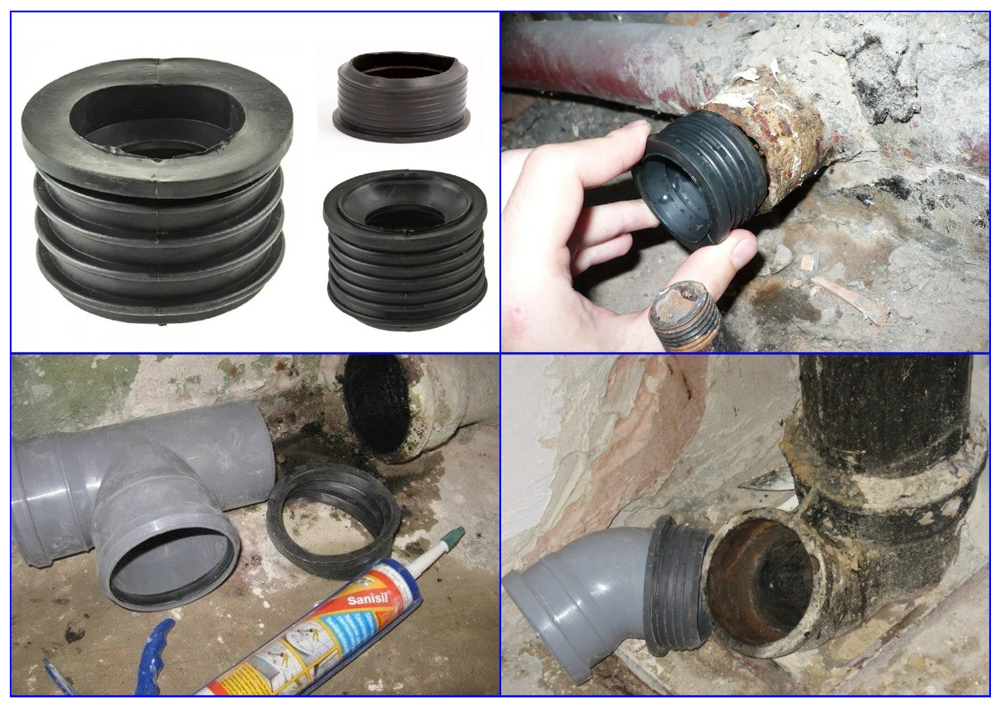

Рис. 4 Манжеты и примеры их использования

Суставы с лоскутом. Использование манжеты, которая вставляется в раструб чугунной трубы, позволяет перейти на гладкостенную трубу ПВХ. При этом надежность такого соединения за счет факультативного стыка манжеты с трубой ПВХ не отличается высокими скоростями.

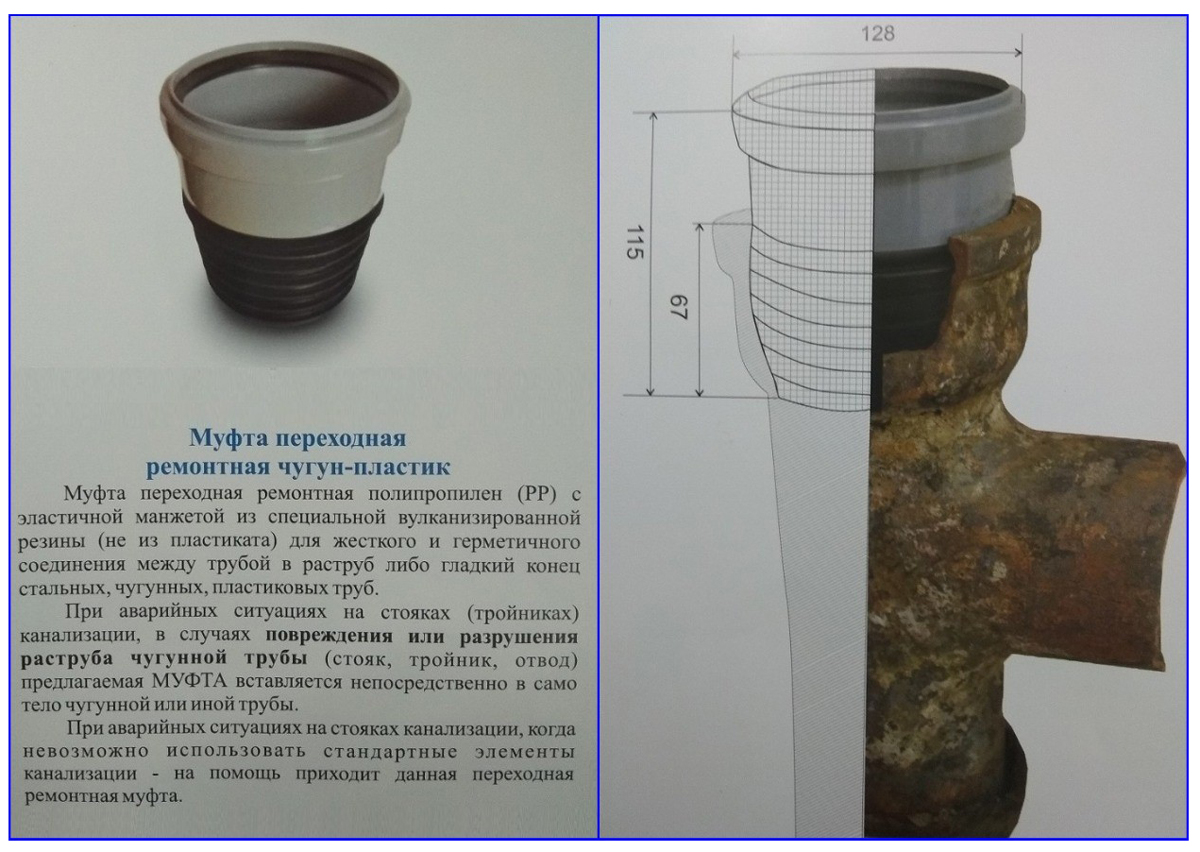

В торговой сети имеются переходные ремонтные муфты со встроенными манжетами и раструбом, с помощью которых соединяются чугунные коллекторы и полимерные трубопроводы. При использовании этого фасонного элемента хомут вставляется в чугунный патрубок, а с другой стороны к переходнику подсоединяется гладкостенная труба из ПВХ.

Следует отметить, что некоторые зарубежные производители выпускают переходники для ремонта стыков с метчиками, позволяющими подсоединять их к 50-мм трубопроводу.

Рис. 5 Гильзовый редуктор и его применение

Без раструба

Если вам необходимо соединить ПВХ трубой с отрезанной чугунной трубой, воспользуйтесь следующими вариантами:

Прямые стыки. Поскольку внешний диаметр чугунной трубы составляет 109 мм, что практически равно 110 мм трубы из ПВХ, для их соединения можно использовать элемент прямой стыковки, предназначенный для соединения труб из ПВХ. Если герметичность и герметичность стыка на чугунной трубе из-за ее немного меньшего диаметра неудовлетворительна, всегда можно намотать на оболочку трубы несколько слоев любой изолирующей или липкой ленты.

Рис. 6 Прямые муфты для соединения участков труб и их применение

Редукционные суставы. В торговых сетях продается большое количество переходников с чугунной трубы на пластиковую, размеры которой составляют 110 на 123 (124) мм. Они представляют собой втулку, на одной стороне которой расположен увеличенный раструб на 123 мм с внутренней резиновой прокладкой, а противоположная труба имеет окружность 110 мм для подключения к трубе из ПВХ. При установке на чугунную трубу вставляется переходник с внутренней резиновой прокладкой (имеет особую форму в виде браслета с лепестками), а второй конец вставляется в раструб 110 ПВХ.

Данная технология с использованием переходных соединений широко применяется при стыковке чугунного стояка вертикального среза с его удлинением от трубопровода из ПВХ.

Аналогичным образом их подключают к чугунной трубе 50 мм. Для этого приобретается аналогичный переход от чугуна к пластику размером 50 на 72 мм.

Рис. 7 Переходники чугун-пластик и их применение

Как и прямые муфты, хомуты рекомендуются для соединения горизонтальных участков труб из чугуна и ПВХ.

Рис. 8 Примеры использования клемм

Как соединить Советскую пластмассовую канализацию с современной?

Как соединить Советскую пластмассовую канализацию с современной

У Советской внутренний диаметр меньше, что делать?

Такая же проблема возникла при ремонте в квартире деда и бабки. Квартира новых советских времён и трубы были ещё в более-менее хорошем состоянии, а вот унитаз решили поменять и столкнулись с такой проблемой, как не стыковка труб.

Все компенсаторы, которые продавались в магазинах не подходили, поэтому пришлось покупать муфту-компенсатор с меньшим диаметром и наращивать его с помощью силикона.

Для этого сначала хорошо наждачкой зачищали как внутренний диаметр старой трубы, так и наружный диаметр муфты. Потом вся поверхность обезжиривается растворителем и сушится.

Далее наносится на одну и на другую трубу тонкий слой силикона и ждётся, пока он подсохнет, в зависимости от силикона время может быть разным, поэтому смотрите, чтобы он не засох полностью, а именно немного подсох.

Потом намазываем следующий слой силикона и вставляем муфту в трубу, лишнее сразу убираем.

Потом как только всё засохло — наносим на соединение ещё один слой силикона и обвязываем его куском тонкой тряпки или лучше всего марли. По высыханию тряпку красим масляной краской.

Всё получилось достаточно здорово — всё сливается без проблем и запаха никакого нет.

Вот такую муфту мы использовали:

Не часто, но всё же приходится сталкиваться с такой проблемой.

К сожалению ни наша, ни тем более иностранная промышленность (трубы-то Советские), не выпускает никаких переходников, муфт и так далее, для соединения чёрной Советской канализации и современной серой, я слышал что где-то подобные переходники, кто-то видел, но мне кажется что это сказки, лично никогда не встречал, только слышал рассказы об этих «чудо» переходниках.

Один из выходов это муфта компенсатор, но она устанавливается на прямых участках канализационной трубы. А когда перед тобой чёрная труба утопленная ниже уровня пола, то эта муфта не помощник, ибо вставлять надо тройник в который монтируется унитаз (если вставить муфту-компенсатор, то унитаз окажется под потолком, это не обрадует заказчика).

Один из вариантов, испытанный мной, это греть серую трубу, но этот вариант работает только когда трубы у тебя в руках, а не под полом. В полу качественного соединения не добиться.

В итоге я нашёл выход которым пользуюсь всегда, соединение получается идеальным, все резинки на месте, протечек не бывает.

Выход простой, берём в руки болгарку и начинаем аккуратно, по кругу, равномерно, плоской стороной отрезного круга ( всей поверхностью, а не режущей частью), спиливать серую трубу.

Этим не хитрым действом, мы уменьшаем толщину стенок канализационной трубы.

Работать надо с перерывами на примерку. При определённых навыках и практике, через минут двадцать, одна труба (серая) , у нас легко зайдёт в другую, чёрную (Советскую).

В конце хочу напомнить, старая Советская пластмассовая канализация, очень «нежная» , бить по ней нельзя, нельзя и прикладывать слишком большие усилия, пилим , по кругу, до тех пор, пока труба не зайдёт без больших усилий.

Подготовительные и монтажные работы

Если вы не понимаете, как поменять чугунную канализацию на пластиковую, тогда стоит обратиться за помощью к специалистам. Если же пока все понятно, тогда переходим к подготовке материалов, вам понадобится:

• • пластиковая труба диаметром 50 мм;
  • фасонные элементы (крестовина, тройник, переходной или компенсационный патрубок, ревизия);
  • соединительная манжета из резины;
  • крепление для нового стояка.

Материалы, употребляющиеся в работе

Замена канализационных труб с чугуна на пластик, а именно, непосредственная установка тоже заключается в нескольких этапах, которым нужно в точности следовать:

В самый нижний отрезок трубы вставляется манжета, затем тройник или крестовина. Обязательно проверяйте, насколько плотны соединения.

• До упора помещаете в обрезанную трубу компенсаторный патрубок. Но перед этим рекомендуется максимально затянуть верхний хомут скрепления. Не помешает примерить данную конструкцию к верхней обрезанной части стояка. Кстати, примерка осуществляется без резиновых манжет. Если опустить патрубок сложно, то дополнительно можно использовать полукруглую оправку специально предназначенную для этого.
• В стене монтируется крепление, 3 шт. для вертикальной 50 мм трубы достаточно.

После окончательной сборки стояка устанавливаются элементы дополнительного назначения (прокладки, манжеты), торцевые части труб смазываются жидким мылом.

Для тех, кто не знал: стояк из пластика не имеет таких шумоизоляционных качеств, как чугунный, поэтому целесообразно сконструировать еще защитный короб. Это избавит вас от посторонних звуков в вашей квартире.

Так выглядит защитный короб для пластиковых труб

После того, как установлены все детали, все крепежные хомуты зажаты, можно переходить к проверке канализационной системы в действии. Для этого необходимо пропустить через нее большое количество воды. И если никаких потеков обнаружено не было, то замену определенной части трубопровода можно считать удачной.

Теперь вы точно знаете, как заменить чугунную канализацию на пластиковую, а главное, как это сделать правильно. И если вы четко будете следовать последовательности действий, то в итоге придете к хорошему результату. Аккуратное и внимательное отношение к замене канализации является гарантией того, что обновленная система прослужит не один год, а несколько десятилетий.

Замена чугунного тройника канализации на пластиковый. Оптимальный материал для тройника

Как правило, выбирают тройник стояка канализации
из того же материала, что и остальные элементы системы. Для пластикового стояка удобнее
всего использовать тройник из ПВХ. Если все детали из чугунные, то используют чугунный тройник канализации.
При выборе учитываются разные факторы:

• на тройник оказывает давление остальная часть вертикальной сборки, расположенная над ним. Если работы производятся на нижнем этаже многоквартирного дома, нагрузка будет достаточно высокой. Как правило, чугунные трубопроводы не крепят к стенам, надеясь на самонесущую способность материала. При замене это становится заметной проблемой;
• сборка пластиковых элементов проще и быстрее. Они соединяются в раструб, снабженный уплотнительными кольцами. Достаточно лишь вставить один элемент в другой. Чугунные трубы надо уплотнять отдельно, заделывать зазор в раструбе цементным раствором или другими составами.

Кроме этого, надо помнить о
присоединении остальной части внутренней канализационной линии. Обычно она из пластиковых
труб диаметром 50 мм. Если использован чугунный узел, понадобится
соответствующий переходник.

Важный момент состоит в том, что
тройников два. Один встроен непосредственно в стояк и обеспечивает отвод на
горизонтальную часть. Второй подключен к этому отводу и нужен для подключения
унитаза. Такая схема сборки характерна для большинства квартир. Если производится замена тройника канализации,
то меняют, как правило, сразу оба элемента. Однако, иногда один тройник
чугунный, второй — из ПВХ.

Этот вариант вполне допустим,
понадобится лишь резиновый переходник для соединения пластикового и
металлического элементов. Существует еще один тип подобных элементов,
называемый «ревизия». Его отвод используется как технологическое отверстие для прочистки или обслуживания системы. После
выполнения работ люк закрывают специальной герметичной крышкой.
