Требования к подключению
Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:
- чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
- если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
- запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
- при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.
Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.
Разновидности
Первопроходец: SMD 3528
СМД 3528 можно назвать одними из первых диодов, которые положили начало развития такой технологии освещения. Их размеры составляют 3,5 на 2,8 (что можно узнать из маркировки), высота – 1,4 мм. На обеих сторонах расположены два контакта, а со стороны катода – ключ. Сверху покрыт люминофорным светящимся порошком.
Стандартный рабочий ток равен 20 мА и влияет на цветность освещения. Производительность диода также зависит от общей температуры: при достижении 80С – показатель понижается практически на треть. Световой поток составляет 7,0 Лм.
Обновленные: 5050

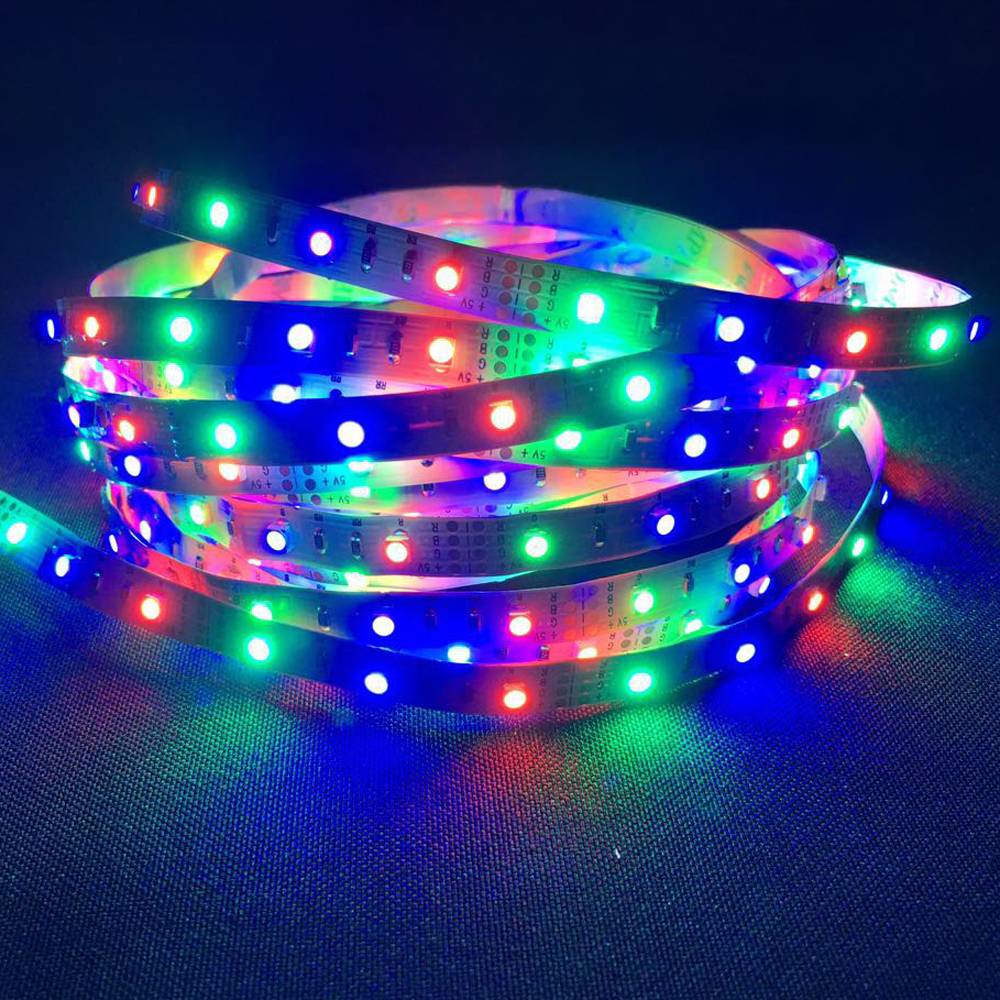

Новая технология позволила реализовать разноцветные светодиоды, и возможность регулировать их цветность раздельно. Размер корпуса составляет 5х5, внутри которого расположены 3 кристалла по типу вышеописанной модели.
Не советуется повышать максимальную мощность более, чем 60 мА из-за потери качества. Рабочая температура составляет: от -45 до +65 С. Световой поток не более 18 Лм.
Новейшая разработка: SMD 5630Х
Характеристики светодиодов smd были улучшены, вместе с данной вариацией. В небольшом корпусе 5,6х3,0 был реализованы новые размеры и полупроводник. В сравнении с предыдущими версиями, показывает высокую эффективность и светоотдачу.
Рассеивание может достигать отметки 58 Лм, при мощности в 150 мА. Уровень напряжения напрямую зависит от уровня белого освещения. Благодаря небольшой подложке, отвод тепла происходит намного быстрее и проще. Обладает четырьмя выводами, расположенными рядом с меткой первого контакта.
Аналогом данного варианта можно назвать 5730, работающие в сети импульсивного тока. Обладает меньшим световым сопротивлением и увеличенным потоком, достигающим отметки 110 Лм.
С минимальным потреблением
Считаются наиболее эффективными и простыми в использовании. SMD led такого формата, обладают уменьшенным размером корпуса, что существенно влияет на возможность их размещения более плотно на платах. Максимальное рассеивание составляет до 13 Лм, а минимальное всего 8 Лм. Использование именно их, позволяет достичь более яркого света, но и существенно уменьшить энергопотребление целой ленты.
Размеры SMD светодиодов
Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.
Размеры, мм | Количество кристаллов | Мощность, Вт | Световой поток, Лм | Температура эксплуатации, С | ||
Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.
Важно!
Мощность светового потока зависит от цвета светодиода. Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов
Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.
Сравнительные таблицы параметров

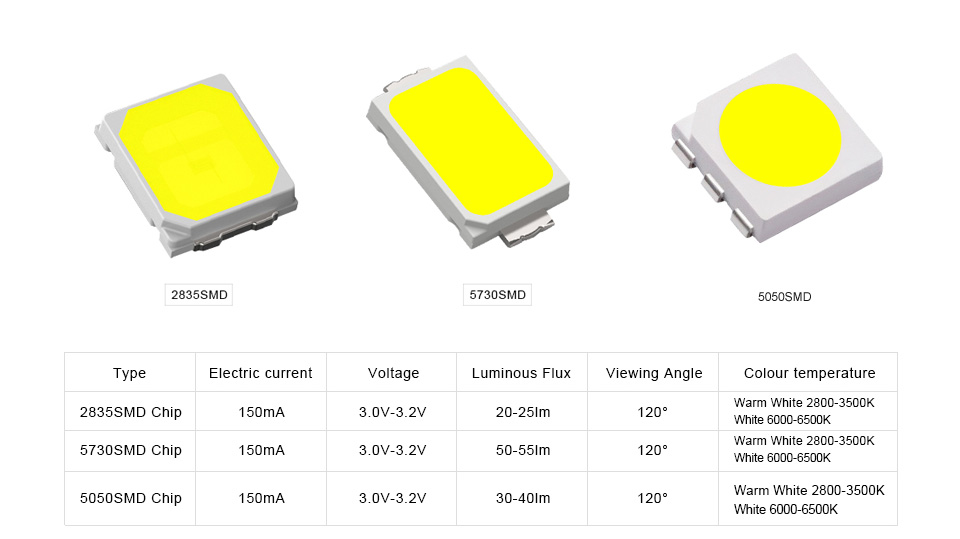

Общая таблица технических характеристик 3528, 5050, 5630, 5730:
Тип светодиода различают по строению кристалла и цветности:
Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.
Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.
Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.
ЗАПОМНИТЕ!
- Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
- В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
- Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
- Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.
Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).
Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.
Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.
Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.
Расшифровка маркировки SMD светодиодов
Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.
Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.
Важно!
Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт
Применение SMD светодиодов
Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.
Чаще всего приборы такого рода встречаются в следующих изделиях:
- карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
- лампы и поворотники на автомобилях;
- бытовые осветительные изделия разных видов;
- декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
- вывески, указатели, светофоры, рекламные щиты;
- необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
- слаботочные модификации активно используют для индикации.
В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.
Краткие технические характеристики и применение

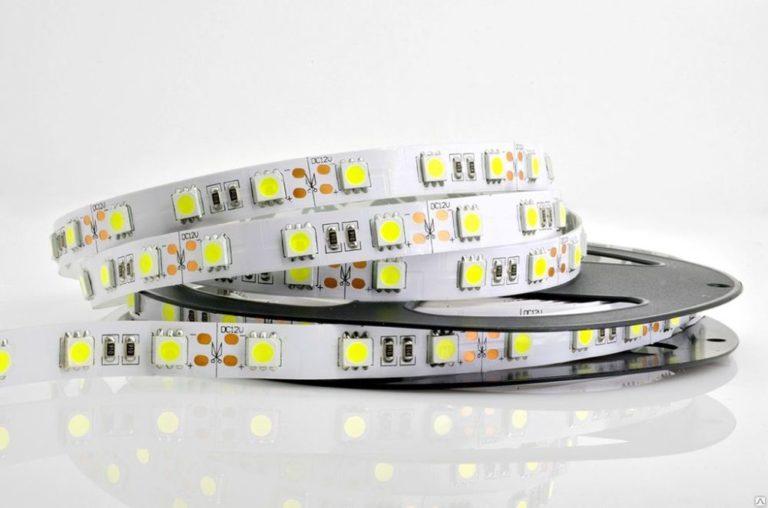

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

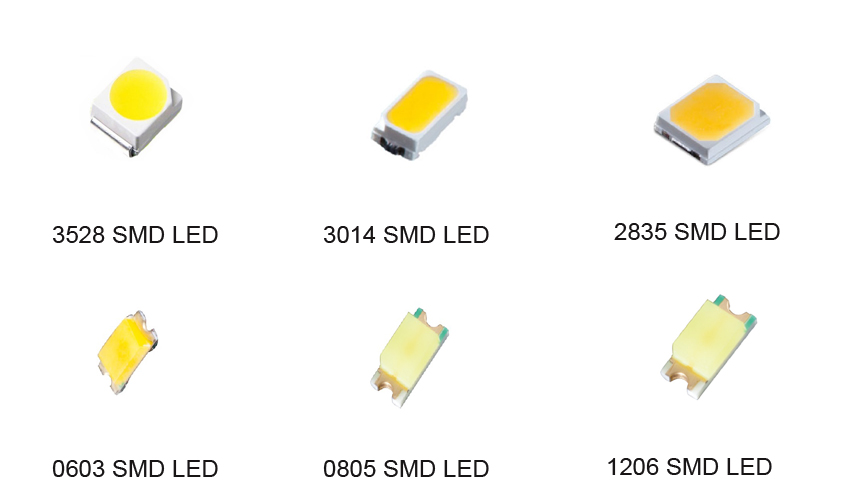

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):
0603.
Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.
2835.
Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.
Не путайте с 3528, который более старый и не такой энергоэффективный.
3528.
Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.
3014.
Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.
3030.
1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.
3535.
1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.
5050.
0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.
5630.
0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.
0805 и 1206
мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).
5730.
Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.
SMD светодиоды представляют собой современные осветительные приборы, которые устанавливаются в качестве дополнительной подсветки. Они стали базовыми комплектующими в индикаторах ЖК-панелей, в системах аварийного освещения и общего. Самой популярной модификацией стала , используемая для украшения квартир и коммерческих предприятий.
Характеристики СМД светодиодов
Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

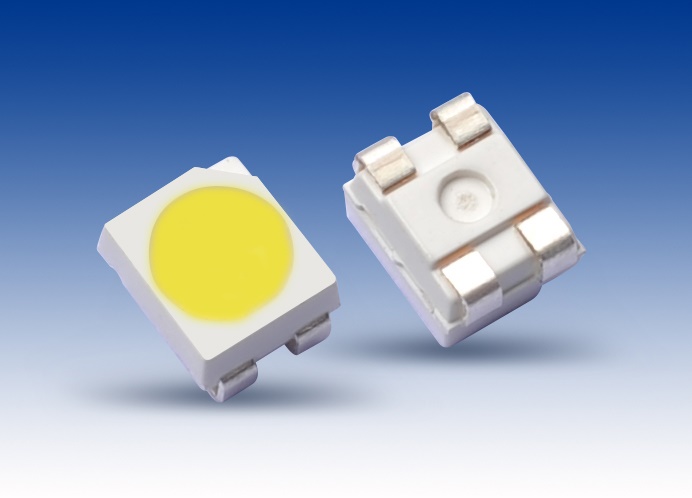

Характеристики светодиода 3528
Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.
Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

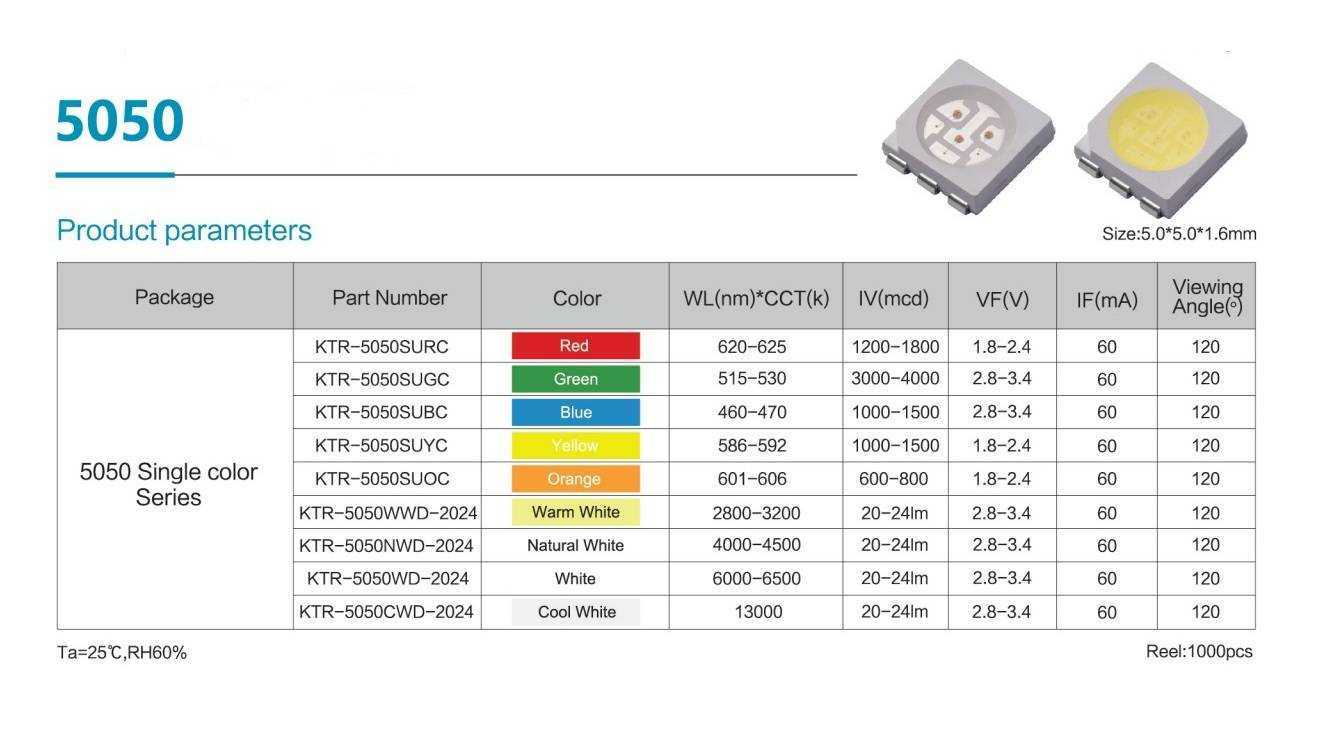

Характеристики светодиода 5050
Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.
Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.
Характеристики светодиода 5630
Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.
У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.
Важно!
Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

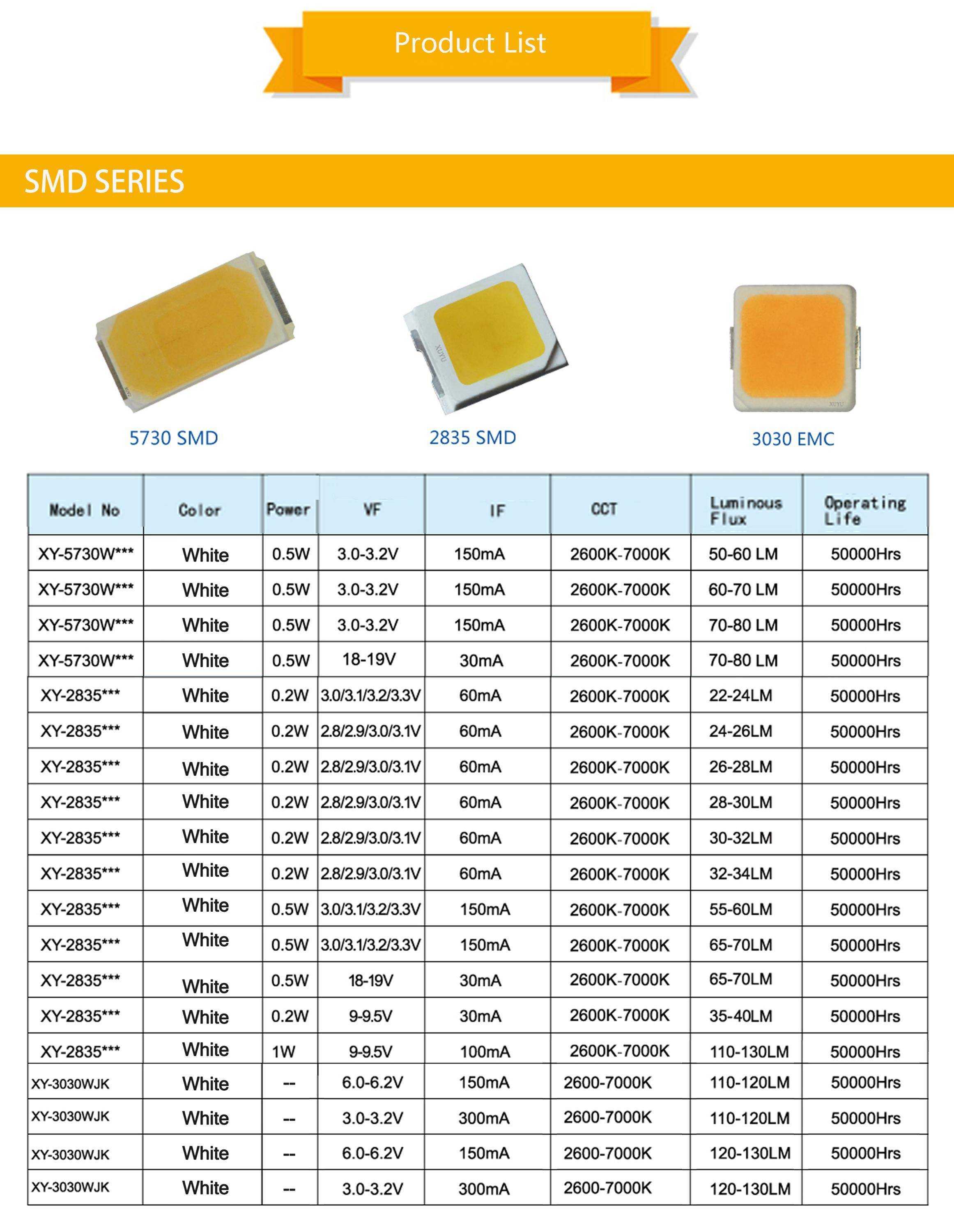

Характеристики светодиода 5730
Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.
Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.
Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.
Характеристики светодиода 3014
Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.
При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.
Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

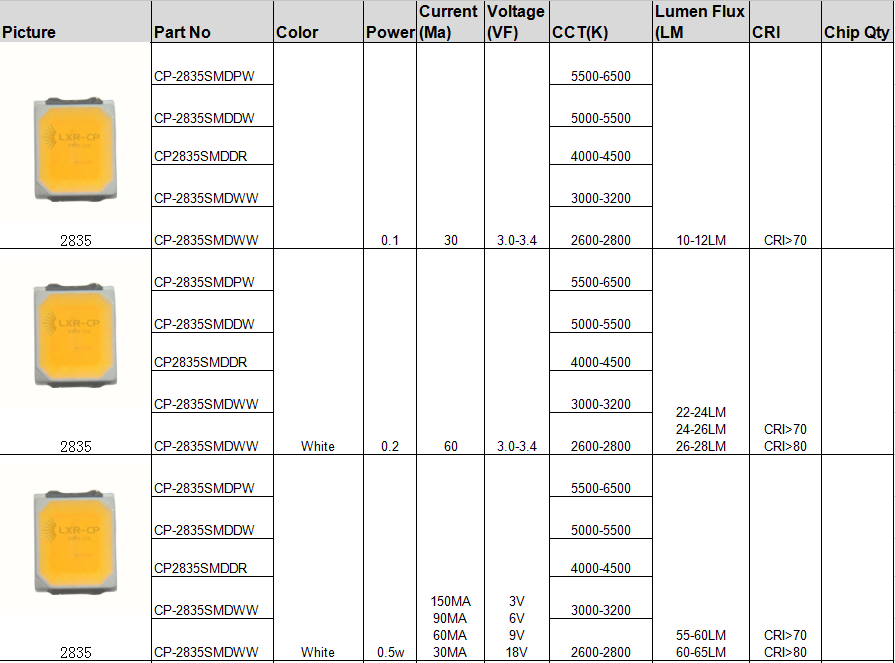

Характеристики светодиода 2835
Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.
Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.
SMD светодиоды – что это такое
LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.
Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.
SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».
Особенности маркировки
Каждый светодиод smd имеет символьное обозначение, при помощи которого можно узнать габаритные размеры чипа. Это значит, что если размер равен 4,5х2,0, то маркировка соответственно – SMD 4520. Самыми популярными типоразмерами для современной светодиодной ленты считаются – 3528, 5050 и 5630, в этот список также можно добавить 5730. При помощи них выполняется полное освещение жилых и коммерческих помещений. Они практически заменяют стандартные лампы накаливания.
Среди всех указанных, самым ярким считается 5630 тип, который зачастую используют в комнатах с большими окнами. Каждый диод smd отличается своими параметрами:
Яркость и мощность освещения;
Энергопотребление;
Рассеивающая способность;
Срок эксплуатации;
Температура освещения.
Все эти аспекты учитываются при покупке светодиодной ленты или диодов по-отдельности. Особенно важен параметр температуры и рассеивания, которые существенно влияют на количество света и его цветность. Более дешевые модели обладают неприятным желтым оттенком, а более дорогие – холодными, светлыми тонами.
