Скважины на воду: виды, типы и разновидности

Водоносные слои

Они могут быть разными в зависимости от глубины залегания и типа жидкости. Поэтому перед бурением необходимо уточнить, для каких нужд будет использоваться вода.

Различают 4 группы водоносных пластов:

Верховодка. Глубина пролегания составляет 3-7 метров. Такой источник может использоваться только для технических нужд, поскольку добываемая жидкость замутнена из-за примесей и песка.
Средний слой, или грунтовые воды. Залегают на глубине 10-20 м. Они могут быть пригодны для питья вследствие своей естественной фильтрации, однако тут все равно необходимо ставить очистительные фильтры, чтобы избавить используемую воду от вредных примесей, опасных для здоровья.
Нижний слой, или межпластовый, считается наиболее чистым среди остальных. Глубина пролегания этого слоя составляет 25-50 м. В отдельных случаях, в зависимости от рельефа местности, третий водоносный горизонт может проходить на глубине до 60 м и быть использован при устройстве скважины для питья.
Артезианский слой. Проходит на глубине 50-70 м и ниже, является источником полезной питьевой воды.

Наглядный пример видов водоносных пластов.

Риск загрязнений воды присутствует всегда и возрастает в период весеннего половодья. Поэтому необходимо брать анализ полученной воды в целях защиты организма от отравления.

Виды выполняемых работ

В зависимости от параметров выполняемых задач, эксплуатируемое оборудование имеет подкатегории:

эксплуатационная техника;
разведывательные устройства;
машины для технических и вспомогательных процессов.

Типы скважин

Эксплуатационные комплексы используются на предварительных заборах породы для дальнейших работ и исследований грунта. При инженерных работах параметр скважин имеет незначительную глубину.

Разведывательные машины используются для геологических поисков полезных ископаемых. В геологоразведке применяют для нахождения нефти и газа.

В этих же процессах для исследования водяных пластов и бурения артезианских скважин.

Вспомогательное оборудование используется для проделывания скважин под сваи в строительстве при укладке фундамента различной глубины и назначения.

Классификация исследований скважин

Геофизические исследования скважин – это процесс, который подразумевает комплекс методик, которые позволяют контролировать состояние скважин и прилегающих к ним участков грунта, проводя измерения и анализируя их результаты.

Все геофизические исследования скважин представлены двумя группами методик:

- буровая физика, или каротаж – метод применим для пород, находящихся в радиусе одного-двух метров от ствола скважины;
- ГИС – иногда отождествляется с каротажем, но является более широким, так как включает еще и методы скважинной геофизики, изучающей межскважинное пространство.

Электрические методы

Основаны на разнице удельных сопротивлений, они используют величину удельной проводимости. Для их реализации используются зонды – специальные измерительные приспособления. На выставке можно ознакомиться с большинством из них.

1.Электрический каротаж с использованием нефокусированных зондов

Методика получила название кажущегося сопротивления. Используемые зонды, как правило, трехэлектродные. Четвертый электрод заземляется. В отдельных случаях все они могут быть опущены в скважину.

Использование переменного низкочастотного тока дает возможность избежать влияния электрохимических потенциалов. Применяемые в методике частоты позволяют использовать законы постоянного тока.

Основная задача методики – обнаружить соотношения между характеристиками породы и полученными величинами. Для ее решения используются различные методики анализа и составляются математические и физические модели. Подробнее с этим вопросом можно ознакомиться на выставочных экспозициях и семинарах.

Обрабатывая полученные результаты, производят нормировку и приводят результаты к единой системе, выполняют статистический анализ и оценку, стараясь исключить помехи

Особенно важно четко определить границы исследуемых пластов

Геофизическая задача видится в нахождении физических показателей при выявлении геологической характеристики нахождения пласта. С помощью этой методики можно определить, имеет ли пласт естественную пористость. Для этого используется сегментирование разрезов и исследование тонких прослоек пласта.

2. Резистивиметрия

Это методика нахождения удельного сопротивления жидкости для промывки. Для ее реализации используют настолько короткие градиент-зонды, что вполне возможно не учитывать влияние стенок скважины. Тем более что эти искажения можно преодолеть, используя фокусированные зонды. Этот метод известен как боковой каротаж.

Как показывает практика, наименьшее искажение показаний происходит при исследовании глинистой почвы. Приборы, оснащенные несколькими прижимными устройствами для крепления зонда, позволяют измерить наклон изучаемого участка.

Методика дает возможность выполнить сегментирование необходимого участка и определить степень проницаемости отдельных пластов. Если проницаемость отсутствует или значительно понижена, то данная методика имеет большую эффективность, чем рассмотренная выше.

3. Исследование радиоактивности

Производится анализ естественного радиоактивного фона пластов и его взаимодействия с искусственным излучением.

4. Методы сейсмоакустики

Они включают методики изучения и анализа ультразвуковых волн, которые воспринимаются установленными приемниками.

5. Газовый каротаж

Метод использует изучение летучих и газообразных углеводородов в буровом растворе.

6. Термокаротаж

Это анализ температурного режима скважины. Полученные данные позволяют определить целостность колонны. Измерения проводят скважинным термометром.

7. Кавернометрия

Это метод, позволяющий построить кривую, отражающую изменение диаметра скважины в зависимости от ее глубины – так называемую кавернограмму. Полученные данные позволяют контролировать процесс бурения и правильно рассчитать интервалы для размещения устройств герметизации и количества цементного раствора.

В КАКИХ СЛУЧАЯХ СТОИТ ВЫБИРАТЬ ФИЛЬТРОВУЮ СКВАЖИНУ

Как уже отмечалось ранее, фильтровая скважина не является источником высококачественной воды. Поэтому для пищевых целей потребуется обязательная установка нескольких фильтров. Однако установка фильтров не всегда необходима, если скважину “на песок” планируется использовать для других целей. Чаще всего такие скважины обустраивают на территории дач, где вода необходима для полива растений. В таком случае фильтровая скважина будет наилучшим способом водоснабжения.

Также скважина может использоваться и для бытовых нужд, поэтому ее обустройство на территории деревень и частных домов поможет владельцам сэкономить денежные средства, затраченные на централизованную систему водоснабжения. Однако даже в таких случаях рекомендуется установка хотя бы одного фильтра. Отсутствие фильтра в маленькой скважине очень быстро приведет к ее загрязнению.

При установке фильтров для песчаных станций необходимо учитывать несколько условий:

Для песчаной станции подойдет исключительно сетчатый фильтр с мелкими фракциями ячеек. Если размер фракций будет больше, то фильтр не принесет никакой пользы.
В основе фильтров должны лежать прочные нержавеющие материалы. Лучше всего использовать сплавы, поскольку другие материалы либо вредны для здоровья, либо имеют низкий срок годности.
При установке фильтра обязательным условием является наличие отстойника – данный механизм необходим для сбора отфильтрованных объектов. Он должен быть выполнен из прочного материала ввиду выполняемых им функций.
Выбор фильтров должен осуществляться профессионалами – они наилучшим образом смогут вычислить размер необходимой Вам сетки.

Фильтрованная скважина подойдет не только в тех случаях, когда в более глубоких источниках воды нет необходимости, но и когда они полностью отсутствуют. Поэтому для поставки воды наиболее эффективными будут насосы поверхностного типа. Если глубина скважины отличается большими параметрами, то вместо поверхностных насосов необходимо использовать насосы погружного типа. Подобные устройства более требовательны к внешним условиям. Во-первых, они всегда должны находиться под водой. В противном случае их ждет скорая поломка. Во-вторых, механизм должен иметь автоматическую защиту, которая обеспечит его отключение, если он окажется вне воды. Заниматься обустройством фильтровой скважины можно только в том случае, если Вы сможете обеспечить все необходимые условия.

Классификация скважин

По размеру

В зависимости от диаметра и глубины водозаборные скважины подразделяются на 3 основных типа:

Глубокие. Диаметр – до 35 см, глубина – от 30 м. Имеют самую чистую воду (из-за дополнительной фильтрации). Могут прослужить до 50 лет.
Средние. Диаметр – 5-12 см, глубина – до 30 м. Данный тип скважин наиболее распространён. Он представляет собой оптимальный вариант соотношения цена-качество. Может прослужить до 20 лет при напоре воды 3-5м3/час.
Мелкие. Диаметр – 3-5 см, глубина – не более 10 м. Чаще всего её используют для полива и различных хозяйственно-бытовых нужд. Пить добытую воду можно только после предварительной фильтрации.

По назначению

Картировочные. Нужны для определения наличия воды и выяснения гидрогеологической обстановки в пределах территории, где в будущем будет обустроена полноценная конструкция для добычи воды. Стандартный диаметр – 7,6-15 см. Для крепления картировочной скважины в неустойчивых грунтах используют обсадные колонны. Они же способствуют попаданию в разделительную зону между водоносными слоями.
Поисковые. Их бурение происходит на ранее открытых или перспективных территориях известного месторождения. Поисковая скважина необходима для поисковых гидрологических работ. Дополнительное бурение опорной скважины производится для поисков водоносного слоя на большой глубине и геологической съёмки.
Разведочные. Скважины должна помочь в исследовании любых водоносных горизонтов. Для них характерен большой диаметр и установка обсадных труб. Имея планы на дальнейшую эксплуатацию источника, при определении размера скважины учитывают будущее размещение насоса. Обсадные колонны цементируются в обязательном порядке.

Другие типы

Структурные. Бурят, чтобы определить перспективный участок. Используют для его подготовки к поисковому бурению.
Эксплуатационные. Предполагают бытово-хозяйственное применение.
Опорные. Используют для определения гидрогеологической карты относительно изученных и ранее не исследованных территорий.

Абиссинка и песчанка своими руками

Абиссинский колодец (скважина ручного бурения)http://d-otshelnik.forum2x2.ru/t186-topicАбиссинский колодец (скважина ручного бурения) .

Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.

Забивка абиссинского колодца

Бурение скважины

Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.

Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.

Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.

Ручная установка для бурения скважины

Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.

Таким же способом дополнительно закрепляют сетку.

Разновидность самодельной конструкции для неглубокого бурения

Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.

На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.

На подготовительном этапе можно сделать бабку – инструмент для забивки

После подготовительных мероприятий приступают к забивке.

Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.

Простейший вариант агрегата для бурения

Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.

Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.

Фото ударного оголовка

Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.

Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.

Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:

если медленно, то заглубляют еще на полметра;
быстро – надо углубиться на 30 см.

Когда забивка закончена, приступают к установке насоса.

Оборудование для обустройства скважины

Особенности эксплуатации с помощью центробежного насоса с электроприводом

Сам насос, который состоит из нескольких секций и ступеней, а также колес и стальной трубы.
Электрический мотор погружного типа, который заполняется маслом.
Защита от воздействия влажности: она находится между двумя предыдущими элементами, защищая электромотор и передавая вращательный момент на насос.
Кабель для подачи электричества от подстанции. Его структура должна быть защищена бронированным слоем, на земле до уровня спуска его сечение должно иметь круглую форму, а от погружного элемента – плоскую.

Газовый сепаратор, который эксплуатируется с целью уменьшить объем поступающих газов в насосное оборудование. В случае, если понижать этот показатель нужды нет, то можно применять вместо сепаратора обычный модуль для подачи жидкости в насос.
Система термического типа с манометром (ТМС). Она сочетает функции измерения температурного режима и показателей давления внутри среды, в которой в настоящее время находится электронасос.

Легкость конструкции наземной техники, а также упрощенная схема ее функционирования.
Возможность откачивать большие объемы жидкости из ствола нефтяной или газовой скважины.
Возможность успешной эксплуатации на большой глубине (более 3 км).
Длительное время эксплуатации и минимальные нужды в ремонте, а также долгие промежутки действия между плановыми ремонтными работами.
Исследования внутри нефтяной и газовой скважины могут быть осуществлены без поднятия оборудования на поверхность.
Повышенная легкость процесса удаления парафиновых отложений, которые оседают на стенках НКТ.

Эксплуатация электрических центробежных насосов погружного типа возможно в скважинах, которые имеют определенный угол наклона, а также горизонтальное строение. Кроме того, они могут эксплуатироваться в скважинах с высокой обводненностью, в скважине с высоким содержанием брома в воде, а также для откачки растворов на основе кислот и солей. На современном рынке существуют разновидности, которые могут функционировать в одной скважине на разных уровнях с обсадными колоннами. В ряде случаев центробежные погружные насосы могут эксплуатироваться и для откачки воды из пластов горной породы, чтобы поддержать нужный уровень давления в них. Таким образом, спектр эксплуатации электрических насосов погружного типа для обеспечения работы скважины представляет собой наиболее широкую область, и оборудование данного вида может эксплуатироваться наиболее эффективно.

« Какие теории образования нефти существуют?

Как проводятся гидродинамические исследования скважин? »

По какому принципу классифицируют скважины на воду

Признак	Категория скважин
Глубина залегания	Поверхностные, глубинные, низкоглубинные
Вид водоносного горизонта	Прибрежные, морские, речные, артезианские, неартезианские
Химический состав воды	Питьевые, технические, производственные и другие типы скважин
Режим работы скважин	Эксплуатируемые, резервные, бытовые, промышленные и т.д.

Фильтровая скважина

Фильтровая скважина известная также как песчаная скважина и скважина “на верховодку”. Данный тип скважины является очень популярным. Ее обустройство не требует серьезных материальных затрат и трудовых ресурсов. Глубина варьируется в промежутке от 1 до 30 метров. Обустроить фильтровую скважину можно за несколько часов. Процесс бурения является очень легким. Затем в скважину помещается трубы с фильтром и насосом – фильтр обеспечивает очищение воды от лишних элементов, в кто время как насос осуществляется ее забор.

Фильтровую скважину легко обустроить как вне дома, так и в его пределах, поскольку оборудование не займет много места. Скважины данного типа могут легко засоряться и не дают высококачественной воды даже при наличии фильтра. Процесс бурения осуществляется сухим способом. Наибольший срок, необходимый для бурения, не превышает 2 дня. Такое время может потребоваться при возникновении трудностей в процессе бурения. Стальные трубы погружаются в скважину при помощи обсадной колоны, без которой монтаж не осуществляется. Рекомендуется не использовать трубы диаметром меньше 120 миллиметров, и больше 150 миллиметров.

Сам процесс бурения должен осуществляться максимально аккуратно. При этом потребуется шнек для удаления разрушенной породы. Скважина должна быть защищена не только внутри, но и снаружи – попадание грязи или коррозии может привести к очень неприятным последствиям, вплоть до полного выхода из строя всего устройства. Скважину можно оборудовать несколькими фильтрами разных типов. Чем больше будет фильтров, тем выше будет качество получаемой воды.

Исправный срок работы фильтровой скважины может достигать десяти лет в зависимости от качества оборудования и условий, в каких оно используется. Скважину необходимо регулярно очищать, иначе ее срок использования сильно снизится. Для подобной скважины подойдут лишь особое насосы, имеющие среднюю мощность. Большая мощность может нанести вред, из-за чего вся работа окажется бесполезной.

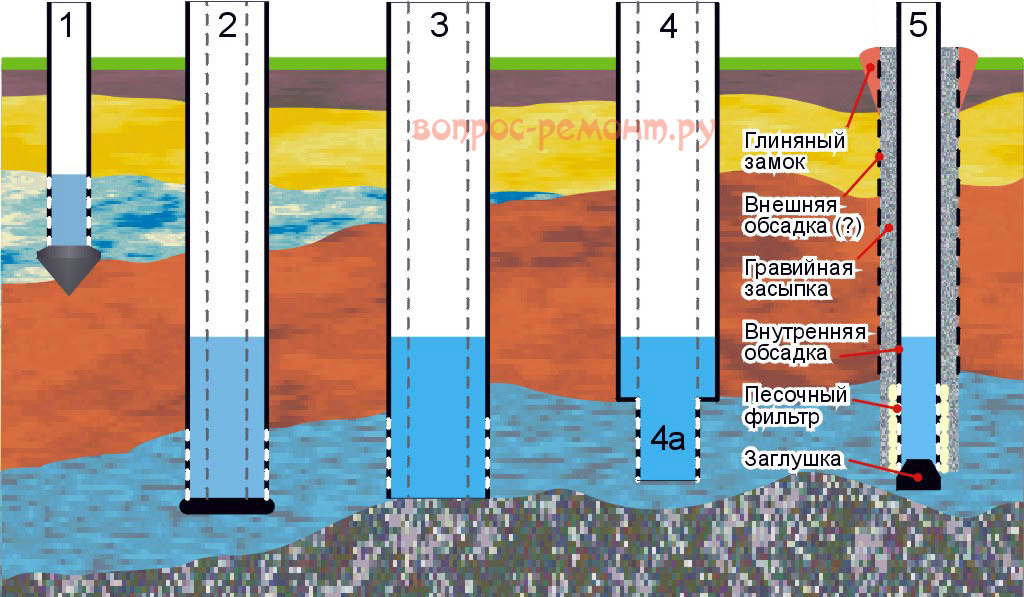

Конструктивные виды скважин

Различная конструкция скважины позволяет выделить следующие виды:

одноколонная;
двухколонная.

Одноколонное устройство скважины подразумевает единственную колонну из труб, опускаемую в шурф и выполняющую одну или несколько функций. Песчаная скважина со стенками, осыпающимися при операциях спуска/подъема бурильной штанги с закрепленным на конце инструментом, требует укрепления, в качестве которого выступает обсадная труба, совмещающая функцию эксплуатационной колонны. Когда ствол скважины достаточно прочен или выполняется бурильной установкой с промывкой буровым раствором, не требующей многократных спусков и подъемов инструмента для его освобождения от породы, укрепление не требуется, и эксплуатационная колонная устанавливается с зазором от стенок, который заполняется гравием, выступающим в качестве предварительного фильтра. Устройство скважины-иглы также подразумевает одну трубную сборку, поэтому её следует отнести к одноколонным.

Конструкция скважины, состоящая из обсадной и эксплуатационной труб, являясь гораздо более дорогой гарантирует длительный срок эксплуатации, возможность устройства предварительного гравийного фильтра и ремонтопригодность внутренней обечайки, которая без ущерба для прочности конструкции может быть выполнена из труб ПВХ, вне зависимости от глубины укладки. То есть, даже скважина на известняк может иметь полимерную внутреннюю трубу, гарантирующую отсутствие растворенного железа в воде и неограниченный период использования.

Конструктивные виды скважин очевидно должны быть дополнены разновидностями исходя из наличия и формы гравийного фильтра в разрезе. Строение предварительной очистки воды в шурфе может быть в виде следующих гравийных засыпок:

между грунтом и эксплуатационной колонной при заглушенном дне;
между обсадной и эксплуатационной колоннами при заглушенном дне;
призабойной зоны при возможности притока через низ эксплуатационной трубы.

Из рассмотренных конструктивных видов, обустройства предварительного фильтра требует скважина на песок и абиссинский колодец при выборе двухколонной схемы.

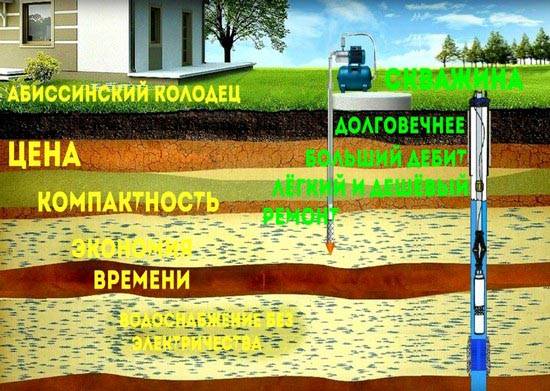

Абиссинская скважина на воду

Абиссинская скважина на воду является более популярной, чем артезианская. Ее глубина составляет всего 1 – 12 метров. Обустройство абиссинской скважины требует минимальных усилий. Источник предполагает введение в грунт тонкой трубы, известной также под названием “игла”, через которую и будет поставляться вода. Максимальная ширина абиссинской скважины не превышает полметра, а значит, как и фильтровую скважину, ее вполне реально установить внутри дома.

Абиссинская скважина на воду требует минимальных затрат, но и качество добываемой воды также не очень высокое. Установка фильтра для такой скважины, как и для скважины “на песок” является обязательным. Провести бурение абиссинской скважины вполне реально ручным способом. Однако эту работу лучше доверить специалистам.

Первоначально вычисляется наиболее приемлемое место для бурения будущего источника. Затем производится углубление небольшого участка. Только после этого можно осуществлять сам процесс бурения. В ходе бурения необходимо постоянно удалять грунтовые элементы – если этого не делать, вся работа может пойти насмарку. Бурение необходимо продолжать, пока не появиться вода. Обустройство самой скважины является завершающим этапом. Для этого потребуются трубы из нержавеющей стали, фильтры и насос.

Устройство нефтяной скважины:

Отличительной особенностью нефтяной скважины считается соотношение ее длины и диаметра – первый параметр всегда в несколько раз больше. Так, длина – это расстояние от расположенного на земле устья до забоя (нижней части), измеряемая по оси ствола. Глубина нефтяной скважины – это проекция длины ствола на вертикальную ось. Если разработка проводится вертикально, эти показатели идентичны, в остальных случаях (наклонные, искривленные скважины) они отличаются друг от друга.

Первым этапом добычи нефти считается проектирование будущей нефтяной скважины. Разработка конструкция выполняется с учетом таких требований:

– возможность получения свободного доступа к нижней части ствола всех необходимых геофизических приборов, оборудования;

– прочное крепление стенок ствола, исключающее его обрушение;

– качественное разделение проходимых пластов, исключение возможных перетеканий ископаемого и водных горизонтов из пласта в пласт;

– наличие возможности герметизации устья.

Для пород, легко поддающихся разрушению водой, где чаще всего и залегает нефть, требуется дополнительное укрепление стволов. В этом случае схема будущей нефтяной скважины слегка меняется: рядом со стволом добавляются колонны обсадных труб, расположенных концентрически, т.е. их размеры могут быть разными, но с единым центром.

Строительство – бурение нефтяной скважины происходит поэтапно:

Бурение шурфа. Пробивают колодец до начала устойчивых горных пород, в среднем это 4-8 м. В него устанавливают трубу и укрепляют ее при помощи бутовых камней, залитыми бетонным раствором, которыми заполняют пространство между внешней стороной трубы и грунтом. Так образуется направление.
Создание кондуктора. Представляет собой участок из обсадных труб, которыми укрепляется следующая часть скважины – новый, более глубокой, но менее широкий шурф. Длина его колеблется в пределах от 50 до 400 м, а диаметр составляет не более 90 см. Как и в первом случае, пространство вокруг заливают цементом для большей устойчивости. Установка кондуктора позволяет перекрыть водоносные горизонты и мягкие виды горных пород, чье наличие осложняет процесс добычи.
Установка промежуточной колонны обсадных труб. Ее создают в ситуациях, когда нет возможности сразу пробурить скважину до нефтесодержащих пластов: имеются сложные горизонты или продуктивные пласты, которые на данном этапе добычи не планируются для разработки. Установка промежуточной колонны проводится по аналогии с кондуктором, при необходимости (слишком глубокое залегание породы) их может быть несколько.
Установка эксплуатационной колонны. Это последняя в этапе бурения колонна обсадных труб. Ее задача – перекрыть продуктивный пласт и обеспечить поступление «черного золота» в эксплуатационную трубу. Пространство вокруг нее также подлежит цементированию (бетонное кольцо), т.к. это позволяет избежать утечки нефти в другие пласты и предотвратить возможное проникновение воды в непосредственно продуктивный пласт.

После создания конструкции скважины проводится непосредственно вскрытие пласта для извлечения из него полезного ископаемого. Практически в 90 % случаев это проводится бурением до подошвы продуктивного пласта. После в нижней части эксплуатационной колонны и бетонном кольце вокруг него пробивается несколько отверстий, через которые в скважину поступит нефть. Для этого используют специальные аппараты-перфораторы.

В оставшихся 10 % случаев разрабатываемая порода представлена плотным слоем и укрепление призабойной зоны цементом не требуется. Возможен другой вариант – не опускать эксплуатационную колонну до подошвы пласта, достаточно сделать это до ее кровли. Такой метод называется открытым забоем.

Самая распространённая классификация скважин

Если учитывать направление, назначение и глубину бурения, а также виды проходимых пород, можно выделить следующие типы скважин на воду:

Абиссинский колодец
Скважина на песок;
Артезианская скважина (на известняк):
Промышленная скважина.

Рассмотрим их более подробно.

Песчаная

Схема устройства песчаной скважины

Это самый популярный источник питьевой воды. Бурение её производится шнековым методом, в результате чего открывается верхний водоносный пласт, который обычно залегает на глубине 20-30 метров.

Какой должна быть песчаная скважина? Это труба, зачастую с диаметром в 10 см. На её конце (в крупнозернистом песке) монтируется фильтр в виде перфорационной трубки с латунной либо стальной обмоткой. Подобное обустройство способствует добыванию за час до 1 м3 – оптимальные объёмы водоснабжения для дачи.

Песчаные «колодцы» обладают следующей конструкцией:

Специальный гусак возле устья;
Кессон;
Грунт насосный;
Глина (посредине слоя располагается зеркало воды);
Песок (между песком и глиной устанавливают фильтр):
Ещё один слой глины (водоупорное дно).

Глубина песчаных источников, зачастую, находится в пределах 10-50 метров. Они обладают следующими положительными качествами:

Минимальные сроки бурения. Как правило, уже после двух дней можно приступать к обустройству водопровода.
Простота эксплуатации и достойное качество воды.
Небольшой уровень затрат на организацию (к примеру, если сравнить с артезианской скважиной).
Отсутствие необходимости получения каких-либо особых разрешений.

Тем не менее, песчаная скважина имеет и некоторые недостатки:

Средние сроки эксплуатации – 5-7 лет, срок службы с непрерывным использованием редко превышает 15-летний рубеж.
Угроза загрязнений в случае близкого расположения канализации.
Эксплуатация зависит от погодных условий, поскольку не исключено возможное загрязнение осадочными и грунтовыми водами.
Частое заиливание. Требует применения мощных фильтров и частой чистки системы.

Абиссинский колодец

Пример устройства абиссинского колодца

Речь идёт о сооружении, которое защищает источник от верхних вод и загрязнений в виде пыли, грязи и различного мусора. Абиссинский колодец позволяет добывать мягкую воду, не обогащённую повышенным количеством солей и минералов. Данный колодец создают из скважины на песок, углубляя её на 15-30 м, путём применения шнекового способа. Срок службы при постоянной эксплуатации – около 15 лет.

Артезианская

Схема устройства ствола артезианской скважины

Характерная черта артезианской скважины – её большая глубина. Определить данный показатель поможет слой известняка, в который и должна проникнуть обсадная колонна. Известняк с пористой структурой – фильтр природного происхождения, который ликвидирует многие химические элементы и болезнетворные бактерии. Чем выше глубина залегания породы, тем больше в воде будет минеральных солей.

Глубинные источники имеют максимальное количество положительных отзывов благодаря своим положительным характеристикам:

Длительная эксплуатация (как правило, от 30 до 50 лет).
Высокая производительность. Водоотдача может достигать 4 м3/час.
Отличное функционирование не зависимо от погодных условий.
Более того, артезианские источники не заиливаются.

Артезианскую скважину можно легко определить по её специфическому строению:

На половине первого участка расположено «зеркало» — статический уровень воды

Характерное колебание ширины по всей длине скважины. По достижении известнякового слоя диаметр равняется 13,3 см, следующий участок имеет показатель – 11,4 см, а самый последний сегмент (уровень фильтрового отстойника) – 9,3 см.
По первому участку устанавливают металлическую обсадную колонну. Она защищает стены от осыпания, исключает попадание в источник грунтовых вод и мусора.
На половине первого участка расположено «зеркало» — статический уровень воды.
Известняк находится после слоев песка и глины. Там же начинается второй сегмент. Он защищён перфорированным волокном.
В известняке расположен водоносный слой, который и поставляет питьевую воду.
На последней части (фильтровом отстойнике) полностью отсутствует защита.

Промышленная

Скважины промышленного типа имеют высокую отдачу (не менее 100 м3/час). Используют их для водоснабжения больших предприятий и различных комплексов. В структуре присутствует несколько обсадных колонн, диаметром не менее 21,9 см. Глубина источника – 300-1000 метров, но её значение может быть и выше. Длительность бурения – до 15 дней.

По какому принципу классифицируют скважины на воду

Водоносные слои

Виды выполняемых работ

Классификация исследований скважин

В КАКИХ СЛУЧАЯХ СТОИТ ВЫБИРАТЬ ФИЛЬТРОВУЮ СКВАЖИНУ
