Назначение, особенности устройства
Прецизионный кондиционер получил такое название благодаря особенностям функционирования, так как данная техника направлена на получение максимально точной информации о состоянии окружающей воздушной среды на участках производства, где имеет место значительное выделение тепла от действующей техники.
Применяется такое устройство в промышленности, в условиях необходимости наличия особо чувствительного к любым изменениям микроклимата технологичного оборудования.
Благодаря высокой надежности системы кондиционирования этого типа способны работать на протяжении десятков лет, разумеется, при должном регулярном обслуживании.
Колебания температуры в помещении, где находится особо чувствительное к переменам климатических условий оборудование, весьма негативно сказывается на продолжительности работы техники такого рода. Поэтому обычно системы кондиционирования проектируются с учетом использования прецизионных устройств. Разбег значений температуры, при которой оборудование способно функционировать без сбоев, довольно велик (от -60о до +50о), что позволяет задействовать технику даже в особо суровых климатических условиях. При этом погрешность может составлять всего один градус, а для значений уровня влажности – 5%.
Монтаж прецизионных кондиционеров осуществляется разными способами, при этом многое зависит от варианта исполнения оборудования. Различают два типа:
- одноблочные устройства;
- двухблочные.
В первом случае все составные части находятся в едином корпусе, во втором – конденсатор располагается отдельно. При этом основные узлы собраны в главном блоке: компрессор, вентилятор, испаритель, автоматику. Разница также заключается в способе забора и оттока воздушных потоков.
Прецизионные кондиционеры
Precision (прилагательное от французского précision — точность) — это кондиционер, предназначенный для технологических зон, где температура, влажность, чистота и движение воздуха должны поддерживаться с высокой точностью.
«ИНТЕХ-Климат» готов реализовать профессиональные решения для кондиционирования воздуха и другого механического оборудования. Мы выполняем полный цикл работ «под ключ»: Проектирование, подбор, поставка, установка и обслуживание.
Звоните сейчас:. Отправить запрос
В последнее время многие разработчики систем кондиционирования воздуха перешли к разработке стандартизированной системы, состоящей из двух блоков. Здесь находятся основные компоненты системы охлаждения: компрессор, вентилятор и отдельный блок автоматического управления. Конденсатор и вентилятор, который его охлаждает, установлены во втором.
Классификация прецизионных кондиционеров:
Прецизионные кондиционеры конструктивно выполнены в виде рамы, которая снаружи окружена звукопоглощающими съемными панелями. В зависимости от применения, устройства устанавливаются на пол или на опорную раму, которая регулируется в зависимости от высоты фальшпола. Прецизионные кондиционеры могут иметь различные конфигурации, отличающиеся по некоторым параметрам.
Направление воздушного потока
- Подача воздуха вверх (подача воздуха спереди, сзади или снизу)
- Подача воздуха вниз (забор воздуха сверху)
Кондиционеры с воздушным охлаждением и прямым расширением выпускаются в широком диапазоне мощностей. Существует две версии таких кондиционеров. Один состоит из наружного блока и внутреннего блока. Наружный блок включает в себя конденсатор теплообменника, а внутренний блок оснащен испарителем теплообменника, компрессором, вентилятором, фильтром и автоматикой. Другие разработаны как отдельные блоки для использования внутри помещений. К ним относятся: Теплообменник-испаритель, теплообменник-конденсатор с водяным охлаждением, компрессор, вентилятор, фильтр и автоматика.
Прецизионные кондиционеры с водяным охлаждением имеют более простую конструкцию, чем их предшественники. Для нормальной работы этого устройства необходим источник холодной воды, которым может быть, например, чиллер. В кондиционер встроен водяной теплообменник с большой поверхностью теплообмена. Преимуществом этого типа прецизионного кондиционера является его независимость от внешней температуры. Если вы выберете решение, работающее на воде, будьте готовы к тому, что его реализация обойдется примерно в полтора раза дороже, чем решение, работающее на фреоне. Однако кондиционеры с водяным охлаждением дешевле в эксплуатации.
Прецизионные кондиционеры этого типа оснащены двумя независимыми системами охлаждения: водяным теплообменником и фреоновым испарителем. Этот блок используется при перебоях в подаче охлажденной воды. Встроенная система управления активирует фреоновое охлаждение при прекращении подачи воды.
При смешанном режиме работы холодный наружный воздух используется для охлаждения здания в холодное время года. Это позволяет экономить энергию, поскольку избыточное тепло, выделяемое компрессором, не нужно отводить. Возможно автоматическое переключение в режим естественного охлаждения при достижении определенной температуры наружного воздуха.
- Дистанционно управляемый конденсатор с воздушным охлаждением
- Встроенный конденсатор с водяным охлаждением
- Встроенный конденсатор с воздушным охлаждением.
- Это решение требует наличия отверстия в стене для теплообмена с окружающей средой. В этом случае может быть достигнуто естественное охлаждение и снижено потребление энергии на охлаждение.
Виды прецизионных кондиционеров:
1. Шкафные – кондиционеры для серверной комнаты средней и большой площади.
2. Моноблочные – компактные кондиционеры мощностью 1-15 кВт для помещений небольшой площади. Часто используются для телекоммуникационного оборудования.
3. Потолочные – экономичные с высокой эффективностью распределения воздуха. Эффект достигается за счет разделения потоков холодного и горячего воздуха.
В зависимости от принципа охлаждения воздуха прецизионные кондиционеры подразделяют на одно- и двухконтурные. В одноконтурных системах охлаждение воздуха происходит за счет воды или фреона. В двухконтурных системах используется два контура охлаждения воздуха – водяной и фреоновый.
Прецизионные (точные) кондиционеры – особенности и предназначение
Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.
Прецизионные кондиционеры в компьютерном дата-центре
Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.
Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.
Монтаж прецизионных кондиционеров − по силам только профессионалам
Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке
Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров
К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине
Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине
Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

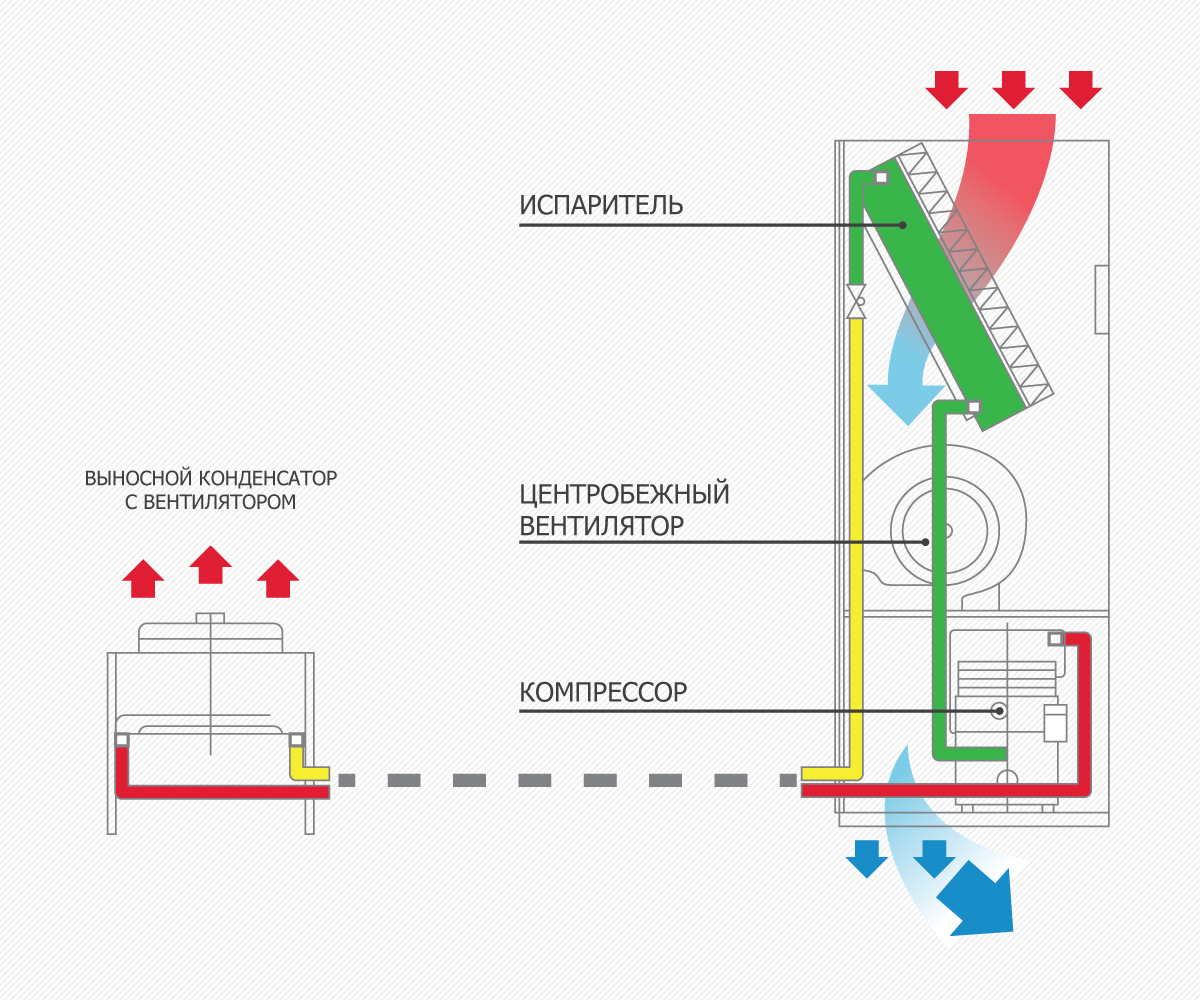

Схема прецизионного кондиционера с воздушным конденсатором
Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.
Прецизионный кондиционер − нижняя подача воздуха
А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.
Прецизионный кондиционер − верхняя подача воздуха
Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.
Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.
Состав точного прибора первого типа
В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.
Схема прецизионного кондиционера с водяным конденсатором
Прецизионные кондиционеры
Прецизионный кондиционер является разновидностью шкафной охладительной установки в силу схожести компоновки внутренних элементов. Существенным отличием в конструкции является наличие оборудования для точного измерения температуры и влажности воздуха. Точность контроля температурных изменений у прецизионных кондиционеров обеспечивается с погрешностью не более одного градуса по Цельсию, а влажность — с погрешностью не более 1-2%. Подобная точность достигается за счет применения в конструкции измерителя влажности — гигростата —и увлажнителя воздуха.
Типы прецизионных кондиционеров
Оснащенный системой непосредственного испарения и выносным конденсатором воздуха. В такой компоновке конденсатор с вентиляцией дислоцируется на открытом воздухе, а связь со шкафом происходит с помощью трубопровода
Моноблочный, укомплектованный системой непосредственного испарения и конденсатора с водяным охлаждением
Кондиционер с системой непосредственного испарения и промежуточным контуром с выносом теплообменника. Конденсатор обладает собственной закрытой системы охлаждения жидкостью
Ведущие производители шкафных кондиционеров
ПК “Север” 2011 Вентиляция, кондиционирование, отопление
Разработка сайта Интернет-агентство WEBФОРМУЛА
Если отталкиваться от самого названия — «Шкафные кондиционеры», то внешний вид такого кондиционера имеет вид шкафа. У бренда Dantex существует широкая линейка оборудования, которое может быть названо «шкафными кондиционерами».
Применение
Мощные, энергоэффективные промышленные кондиционеры с возможностями гибкой настройки успешно применяются для создания комфортного микроклимата в больших зданиях. Их устанавливают для очистки и охлаждения воздуха в помещениях, вентиляции объектов разного назначения:
- цехов и складов;
- стадионов, спорткомплексов, спортзалов и концертных залов;
- торгово-развлекательных центров, магазинов;
- крупных кафе и ресторанов;
- учебных заведений;
- больниц и поликлиник.
Промышленные кондиционеры обеспечивают максимальную энергоэффективность и объединяют в себе системы вентиляции, очистки и увлажнения/осушения воздуха. Наружное размещение компрессоров позволяет добиться низкого уровня шума при высокой производительности.
Кондиционеры для промышленного применения выбирают исходя из пяти главных параметров:
- производительность;
- энергоэффективность;
- удобство управления;
- простота обслуживания;
- долговечность.
В частных домах и больших квартирах их редко используют, зачастую обходятся традиционными бытовыми или полупромышленными кондиционерами. Которые, в свою очередь, способны поддерживать комфортный микроклимат в каждой комнате независимо от погодных условий на улице и температурных режимов в соседних помещениях.
Крышные промышленные кондиционеры
Крышные получили свое название по месту установки. Их обычно монтируют на крышах торговых комплексов, концертных залов, спортивных сооружений. Такие системы можно оборудовать дополнительно рекуператором и системой подогрева. Мощность их обычно колеблется в диапазоне от 8 до 140 киловатт.
Шкафные промышленные кондиционеры
Шкафные кондиционеры устанавливают напольным способом. В последнее время в практику, кроме моноблочных, входят также шкафные кондиционирующие установки с конденсатором, смонтированным извне конструкции. В это случаи их можно отнести к классу промышленные сплит-системы.
Прецизионные промышленные кондиционеры
Промышленное климатическое оборудование данного типа фактически является подвидом шкафных систем.
В дополнение к общим функциям такой аппарат может поддерживать в помещении кроме нужной температуры еще и требуемую влажность. Их чаще всего используют для оборудования цехов высокоточного производства, а также помещений, где необходимо поддерживать сверхточные температурные параметры.
Можно выбрать аппарат холодопроизводительностью от 5 до 100 кВт.
Следует заметить, что данный вид оборудования может быть как в моноблочном исполнении, так и в исполнении сплит.
Очень важно правильно подобрать оборудование, чтобы оно соответствовало и размерам помещения, и поставленным задачам. Если вам требуется установить в помещениях большого здания разный температурный режим, потребуется мультизональный кондиционер
Если вам требуется установить в помещениях большого здания разный температурный режим, потребуется мультизональный кондиционер
Если вам требуется установить в помещениях большого здания разный температурный режим, потребуется мультизональный кондиционер.
В ситуациях, когда температура поддерживается с точностью до десятых долей градуса, лучшим решением будет кондиционер прецизионный.
Если речь идет о контроле климата в торговом моле, то можно установить крышный кондиционер.
В любом случае, для правильного подбора кондиционера необходимы специальные знания и опыт.
Если будет установлен слишком мощный аппарат, то в результате получится неоправданный перерасход электроэнергии, сквозняки, перепады температуры. Если же мощности будет недостаточно, то аппарат просто не справится со своей задачей, будет работать в ненормальном режиме и его срок службы значительно сократиться.
Особенности монтажа прецизионных кондиционеров
В прецизионных кондиционерах подача воздуха осуществляется через нижнюю или через верхнюю панель. Поэтому они монтируются разными способами в зависимости от направления потока воздуха. При подаче охлажденного воздуха через верхнюю панель кондиционера в потолке делают отверстия или устанавливают дополнительно воздуховоды. Воздух из помещения удаляется через панели кондиционера – лицевую, нижнюю или заднюю. Кондиционеры с раздачей воздуха через нижнюю панель монтируют в фальш-пол. В этом случае воздух подается через специальные решетки. Забор воздуха из помещения происходит через воздуховоды, лицевую панель кондиционера или через патрубок из пространства подвесного потолка. Долговечность и надежность прецизионного кондиционера зависит от квалификации монтажников и правильной установки оборудования в соответствии с разработанной проектной документацией. Монтаж прецизионных кондиционеров имеет свои особенности и требует от исполнителей знаний и опыта, а также наличия специальных инструментов и техники. Это связано с тем, что при монтаже мощных кондиционеров обязательно выполняется качественная пайка медных труб в среде азота. Для установки больших наружных блоков необходимо использовать лебедки и подъемные краны, а монтаж системы увлажнения неизбежно связан с проведением сантехнических работ. |  |
Своевременное техническое обслуживание прецизионных кондиционеров позволяет избежать материальных затрат на его ремонт и замену узлов и деталей, а также продлевает срок эксплуатации.
При техническом обслуживании проводится плановая замена фильтров, проверка состояния пароувлажнителя и вентиляторов, электронагревателя и контура охлаждения.
Выполнение этих мероприятий имеет особую важность при установке кондиционера в серверных помещениях или фармакологических лабораториях, где его выход со строя неизменно влечет за собой поломку дорогостоящего оборудования, сбой технологического процесса и большие материальные потери
Принцип работы прецизионного кондиционера
Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.
- На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
- Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
- После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
- На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.
Схема функционирования устройства
Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.
Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.
Задачи прецизионных кондиционеров
Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:
- точность поддержания температуры (+/- 0,5 °С);
- точность поддержания влажности (+/- 2%);
- возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
- схема работы 24 х 7 х 365, что означает работу 24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
- полная совместимость с системами диспетчеризации зданий.
Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.
Типы прецизионных кондиционеров
Прецизионные кондиционеры разделяются на типы по конструкции внутренних блоков:
- потолочные,
- шкафные,
- межрядные;
по способу охлаждения конденсаторов: воздушный, жидкостной;
по используемому теплоносителю: фреон; жидкость (вода, этиленгликоль).
Фреоновые кондиционеры
Для телекоммуникационных объектов (шелтеров) существуют фреоновые моноблоки и сплит-системы прецизионного типа. Для более крупных стационарных объектов применяются внутренние блоки шкафного типа и межрядные кондиционеры. Классическим и наиболее экономичным по капитальным затратам решением для серверных являются шкафные кондиционеры с испарителем непосредственного кипения (фреоновые). Возможны варианты исполнения: с наружным конденсатором воздушного охлаждения, с встроенным конденсатором жидкостного охлаждения, комплектуемые сухой градирней. Аналогичные варианты конденсаторов имеют и межрядные кондиционеры прямого испарения (DX).
Жидкостные кондиционеры
Шкафные кондиционеры с жидкостным теплообменником используются в чиллерной схеме охлаждения объекта в качестве доводчиков. Надежность и температурный режим охлаждения здесь зависит от принятой принципиальной схемы холодоснабжения объекта (чиллеров и насосных групп). Начальные капитальные затраты выше на 30-40% по сравнению с фреоновыми кондиционерами, однако при оптимизации схемы холодоснабжения позволяют снизить эксплутационные расходы.
Прецизионный кондиционер с фрикулингом
Принцип работы такого кондиционера основан на использовании низких наружных температур. Свободное охлаждение (фрикулинг) легко реализуется в фреоновом шкафном кондиционере с жидкостным конденсатором и сухой градирней. Необходим второй теплообменник (жидкостной) и этиленгликоль в контуре сухой градирни. При снижении наружной температру на расчетный уровень охлаждение будет осуществляться за счет работы второго контура (теплообменник и градирня), без парокомпрессионного цикла. Несмотря на рост начальных вложений на дополнительное оборудование, срок их окупаемости составит менее 2-х лет (точный расчет зависит от местных тарифов).
Системы резервирования
Для резервирования функции охлаждения прецизионные кондиционеры имеют опции дополнительных теплообменников (жидкостных и фреоновых). Принцип работы данной системы заключается не просто в дублировании систем охлаждения, а в использовании систем охлаждения с разными принципами работы, а соответственно с разными источниками охлаждения. Необходимость резервирования и его степень определяется нормативными требованиями согласно классу отказоустойчивости объекта (по TIER).
Преимущества и недостатки прецизионных кондиционеров
Прецизионные кондиционеры относятся к разряду высокоточного оборудования, а точнее — надёжных и долговечных устройств с высокой мощностью. Покупка такого агрегата однозначно решит проблему контроля температурного режима в помещении.
Преимущества прецизионных устройств:
- Возможность поддержания точного температурного порога. В среднестатистических кондиционерах данного типа, шаг изменения составляет 0.5 градуса.
- Контроль влажности в пределах 3%. Исключительно для приборов со встроенным увлажнителем.
- Способность бесперебойной работы без необходимости отключения или какой-либо перезагрузки.
- Многие модели обладают дополнительным резервным блоком, который начинает функционировать после в случае отключения основного.
Современная серверная и ряд прецизионных устройств
Данные устройства обладают и своими недостатками, к которым относятся:
- Слишком высокая ценовая политика. Прецизионные кондиционеры сложны в изготовлении, требуют массу комплектующих деталей и соответствующих специалистов по сборке и настройке. Поэтому каждый прибор обладает высокой стоимостью.
- Сложный монтаж. Для подключения прецизионных устройств следует вызывать специалистов, которые не только доставят кондиционер и проведут его установку, но также настроят его работу.
- Обладают большими габаритами. Что подразумевает соответствующую транспортировку и доставку на место установки.
- Не созданы для бытового назначения. Актуальность использования только в качестве источника охлаждения технических или технологических помещений.
