Ошибки при проектировании
Рассмотрим три наиболее часто встречающихся варианта неправильно спроектированной системы кондиционирования для данного случая:
- Если установить кондиционер в зоне холодного коридора, то он не будет нагружен теплом, т.к. охлажденный воздух раздается им вверх, затем, как по законам физики, так и в результате разряжения, создаваемого вентиляторами стоечного оборудования, опускается вниз в холодный коридор и попадает на вход как в IT-оборудование, так и в воздухозаборную решетку кондиционера, которая расположена на его передней панели на высоте 1-1,2 м от уровня пола. В результате складывается ситуация, когда кондиционер замыкается сам на себя: охлажденный им воздух попадает ему на вход и кондиционер выключается, т.к. его датчик температуры фиксирует достижение значения уставки на входе. Тем временем со стороны горячего коридора создается зона перегрева.
- Если установить кондиционер в зоне горячего коридора, то на его воздухозаборную решетку будет дуть как раз воздух, нагретый IT-оборудованием. Но, учитывая, что раздача охлажденного воздуха идет вверх, то лишь его незначительная часть достигнет стоечного оборудования, расположенного в верхней зоне стоек, а IT-оборудование, расположенное посередине и внизу стоек будет перегреваться. Не спасет в данном случае и конфигурация кондиционера с пленумом для раздачи воздуха вперед.
- Если установить кондиционер перпендикулярно ряду со стойками, то также будут зоны локального перегрева все по тем же причинам. В данном случае IT-оборудование, расположенное в дальних от кондиционера стойках будет перегреваться.
Казалось бы, что все возможные способы установки кондиционеров рассмотрены и ситуация безвыходная, но это совсем не так. Для данного случая решением проблемы будет следующая конфигурация системы кондиционирования: прецизионные кондиционеры шкафного типа с раздачей воздуха вверх нужно размещать в горячем коридоре, чтобы на их вход попадал именно нагретый IT-оборудованием воздух. Далее необходимо смонтировать воздуховоды таким образом, чтобы охлажденный воздух перебрасывался через стойки и раздавался нисходящим потоком вдоль воздухозаборных решеток стоек, как и в случае с бытовым кондиционером канального типа, применение которого описано в первом случае.
Зимний комплект
Большая часть климатических систем создается для работы в теплое время года. Однако, система, устанавливаемая в серверной, должна работать в зимний период времени в том числе.
Некоторые виды кондиционеров, используемых в данных целях, могут работать при низких минусовых температурах в силу конструктивных особенностей. Как правило – это мощные промышленные системы, устанавливаемые в помещениях большой площади.
Кондиционирование серверной небольшой площади осуществляется на базе бытового или полупромышленного оборудования, которое не предназначено для работы в зимний период времени. Для реализации рассматриваемой задачи на данных кондиционерах, их дополнительно оснащают так называемым зимним комплектом.
В полной комплектации зимний комплект включает в себя:
- Устройство, позволяющее замедлять работу вентилятора во внешнем блоке
- Устройство для поддержания температуры масла в компрессоре
- Устройство, обеспечивающее подогрев дренажной системы. Необходимо отметить, что если жидкость из дренажа сливается в канализацию, то установка подогрева дренажа не обязательна
Вентиляция серверных помещений
В отдельных случаях, для вентиляции серверных помещений в целях энергосбережения и экономии ресурса прецизионного кондиционера в холодное время года может быть предусмотрен дополнительный подмес холодного воздуха с улицы при помощи вентиляционной установки.
Вентиляция для серверных помещений подбирается с учетом характеристик как самого помещения, так и расположенного в нем оборудования.
Инженеры и специалисты нашей компании помогут вам разработать наиболее эффективное климатическое решение, учитывая особенности Вашего серверного помещения. Предложат на выбор надежное климатическое оборудование с оптимальным отношением цена/качество. Мы осуществим поставку и монтаж оборудования, а также гарантийное и сервисное обслуживание.
Отправьте заявку и получите КП
Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.
Сплит-системы
Так как серверные комнаты часто обустраиваются во внутренних помещениях здания, установка сплит-систем может вызвать существенные сложности. Соединение внешнего блока, расположенного на уличной стене, и внутреннего, размещённого в серверной, потребует прокладки фреоновых труб и кабелей питания большой протяжённости.
Многие производители и модели кондиционеров имеют трубы с максимальной длиной до 15 метров
На этот момент обязательно стоит обращать внимание при выборе сплит-системы
Преимущества сплит-систем при оборудовании серверных помещений:
При выборе сплит-системы рекомендуется отдавать предпочтение моделям с настенным внутренним блоком. Такой кондиционер позволит сэкономить место и будет размещён на стене, с удобным доступом при управлении и регулировке. Но настенные сплит-системы имеют два важных недостатка: низкую «холодопроизводительность» и небольшую длину фреоновых трубок.
Мощность таких систем обычно не превышает 10 кВт, а этого обычно недостаточно для качественного «охвата» всего помещения и оборудования. Стандартная длина фреоновых труб в таких системах – 15—25 метров. Такого размера может не хватить, если серверное помещение расположено в крупном офисном здании.
Сплит-система с подпотолочным расположением внутреннего блока подходит для серверной комнаты лучше. Такие модели обладают большей мощностью и производительностью. Кондиционирование серверной с такой системой производится равномерно, прохладный воздух за счёт направленной подачи струи распределяется по всей площади помещения. Подпотолочные системы позволяют «разнести» внутренний и внешний блоки на большое расстояние, до 50 м.
Прецизионные кондиционеры и расчет параметров серверной
Прецизионные системы обеспечивают охлаждение, прогрев и вентиляцию серверных с большой общей площадью и с мощным оборудованием в любом количестве и комплектации. Оборудование может работать в бесперебойном режиме до двадцати лет.
В чем отличие прецизионного оборудования от сплит-систем:
- Оптимальный микроклимат на больших площадях обеспечивается высокой мощностью;
- Длительный период работы в непрерывном режиме;
- Стабильность работы при любых наружных температурах;
- Наличие дистанционного управления, часто с визуальным контролем параметров;
- Простая интеграция в общую систему вентиляции и климат-контроля;
- Низкий уровень собственных шумов.
Оборудование является главной причиной повышенного выделения тепла, количество которого указывается в техпаспорте каждого сервера. Также этот параметр можно просчитать самостоятельно. Для этого необходимо измерить силу тока в кабеле питания (в сетевом кабеле). При силе тока 30 А и напряжении сети 380 В мощность оборудования будет равна 11400 Вт, а тепловая мощность – соответственно 11,4 кВт.
В серверной с большой площадью должно быть предусмотрено место для нахождения двух человек из обслуживающего персонала. Тепловыделение одного движущегося человека составляет в среднем 0,175 кВт, то есть, для двух работников параметр будет равен 0,35 кВт.
В серверной без окон будет монтироваться искусственное освещение, которое также выделяет тепло – даже современные экономичные светильники холодного света. Мощность лампы указывается в ее техпаспорте или рассчитать, если такой документации нет. Например, серверное помещение оборудовано 10 светильниками, каждый из которых имеет 4 лампы мощностью по 40 Вт. Расчет следующий: 10 х 4 х 40 х 0,7 = 1,12 кВт (приток тепла от светильников), где 0,7 — коэффициент затрат электроэнергии на осветительные приборы.
Как рассчитать тепловую мощность отопительной системы в серверной? Если отопление центральное, то летом оно не работает, но для любых систем отопления должна быть предусмотрена возможность их отключения в холодное время года. Тепловая мощность от централизованной системы отопления составляет приблизительно 110 Вт/м2 или 0,11 кВт/м2. Общий приток тепла от радиаторов будет равен: 40 м2 х 0,11 кВт = 4,4 кВт. Теперь можно свести все расчеты для определения общего тепловыделения в серверном помещении:
По результатам расчетов видно, что минимальная производительность прецизионного кондиционера должна быть ≥ 20,13 кВт. Также, исходя из полученных результатов, определяются параметры дублирующего климатического оборудования.
Какие кондиционеры можно использовать
Выбирая кондиционер для серверной комнаты, следует уделить внимание важным особенностям использования климатического оборудования. Его «домашние» варианты далеко не всегда следует брать в расчет, так как многие их модели используются периодически лишь по необходимости
А вот кондиционирование серверной обязано проводиться беспрерывно круглые сутки 365 дней в году.
Еще один важный параметр серверного климат-оборудования – ширина рабочей температурной полосы. Совершенно нецелесообразно монтировать «летний» вариант климатического оборудования в теплое время года, чтобы потом заменять его «зимним» в преддверии наступления морозов.
Многие модели контроля температуры и влажности в комнатах с мощными серверами изначально обладают технической возможностью подключения «зимнего комплекта». Но не каждый кондиционер обладает возможностью обеспечивать работу IT-оборудования при определённом температурном режиме
Это важно учить на этапе выбора оптимальной модели
Современная серверная оперативная память снабжена системой пассивного охлаждения и не нуждается в дополнительном охлаждении, тем не менее, стоит помнить, что пассивная система охлаждения эффективна только в определенном диапазоне температур.
Технические характеристики кондиционеров для офиса
Удобство использования и дальнейшее обслуживание прибора напрямую зависит от комплектации и технических параметров прибора.
Также это влияет и на стоимость кондиционера. Поэтому ответственно отнеситесь к следующим факторам при покупке климатической техники:
- Мощность. Этот показатель вычисляется с учетом таких факторов, как площадь кабинета, высота потолков, количество и размер окон. В офисных помещениях средняя высота потолка 2,5-3 м, в расчетах отталкиваетесь от нормы 1кВт на 10 кв. м. Если окна выходят на солнечную сторону, то необходимая мощность увеличивается на 20 %.
- Переключение тепло/холод. Приборы, которые могут переключаться в этих двух режимах стоят дороже, но использовать их можно круглогодично. Температурный режим этих моделей шире и составляет от – 5 °С до + 40 °С.
- Вентиляция. При работе кондиционера важны не только нагрев и охлаждение воздуха, но также его активная циркуляция. Эту функцию обеспечивает вентиляция. Самые лучшие модели кондиционеров в этом плане – канальные. Они забирают воздух с улицы.
- Управление. Для офиса подойдут модели с функциями автоматического отключения, а также оснащенные звуковыми и световыми сигналами. Большинство сплит-систем управляются с помощью инфракрасного пульта, чтобы дает возможность дистанционного переключения режимов.
- Уровень шума. Для офиса подойдут модели, в которых внешний и самый шумный блок выведены наружу. Так громкость работающей системы не будет негативно сказываться на сотрудниках.
Способы кондиционирования серверной
На сегодняшний день охлаждение серверных помещений может осуществляться по трем вариантам:
Охлаждение зала
Охлаждение в масштабе всего помещения для серверов, или, как говорят специалисты, на уровне зала, выглядит следующим образом.
В зале просто устанавливают климатическое оборудование, которое охлаждает воздух. Сам же воздух может выбрасываться в пространство комнаты, или при помощи фальшпола попадать прямо к стойкам. Это довольно эффективный и удобный способ, поскольку при использовании фальшпола можно также смонтировать вентиляторы для отдельных шкафов.
Главный недостаток такого варианта – неравномерное распределение воздушных потоков, из-за чего температура возле стоек получается разной. Кроме того, в этой системе нагревшийся и охлажденный воздух смешиваются, а значит, для охлаждения стоек потребуется больше энергии. Часть мощности пропадает еще и потому, что определенная доля воздуха возвращается в охладитель в обход компьютерного оборудования.
Эти недостатки необходимо учесть еще на стадии разработки и, по возможности, обойти за счет использования различных профессиональных хитростей.
Охлаждение отдельных рядов
При охлаждении отдельных рядов воздушные потоки движутся более предсказуемо, да и пути их движения короче. Каждый блок кондиционера «отвечает» за поддержание температуры на небольшом пространстве, что позволяет обойтись без мощных вентиляторов и снизить, таким образом, расходы на электроэнергию.
Особенно эффективно данная система кондиционирования масштабных серверных и дата-центров, когда коридоры для горячего и холодного воздуха изолированы. Для максимального эффекта можно оборудовать каждый ряд специальными установками, которые будут всасывать нагретый воздух, остужать его и выбрасывать в холодный коридор.
Кондиционирование отдельных серверных стоек
При охлаждении отдельных стоек каждый шкаф фактически имеет собственный кондиционер. При этом внутри шкафа есть изолированные пространства для движения нагретого и охлажденного воздуха.
Благодаря этому воздух, циркулирующий внутри шкафов, не попадает в помещение, в котором он располагается. Это значит, что кондиционер установлен правильно, работает с высоким КПД и его мощность используется полностью.
Подобный способ охлаждения будет стоить дороже перечисленных выше других способов. Он целесообразен к применению в тех случаях, когда предполагается охлаждение помещений с мощным компьютерным оборудованием, которое подразумевает наличие в зале мест с высоким выделением тепла.
Требования к охлаждению серверных :
-100% резервирование холодильной мощности
В случае поломки основного кондиционера должен включиться резервный, таким образом исключается выход из строя охлаждаемой аппаратуры.
-попеременная работа кондиционеров
Это необходимо для равномерной выработки ресурса кондиционеров, то есть чтобы оба кондиционера изнашивались одинаково
-аварийная сигнализация
Это необходимо для оповещения технического персонала в случае повышения температуры выше заданного предела.
Например, если, сломаются оба кондиционера, или не будут справляться с возросшей нагрузкой.
-увлажнительные установки
Их установка необходима в случае, если имеется оборудование чувствительное к низкому уровню влажности, эти данные есть в спецификациях к оборудованию.
Зачем нужно кондиционирование в серверных помещениях
В условиях повсеместной компьютеризации подавляющее большинство предприятий и компаний не смогут выполнять свои производственные функции и качественно предоставлять услуги без отлаженной работы интернета, локальных корпоративных компьютерных сетей, программ автоматизации и CRM. Всё это требует постоянного функционирования компьютеров и серверов.
Последние играют особенно важную роль, они обеспечивают доступность рабочих программ и операций, сохранённых корпоративных данных для всех сотрудников со своих рабочих компьютеров.
В таких условиях очень важно обеспечить благоприятные условия для работы серверов. Для этого оборудуются отдельные помещения
Под размещение серверов приспосабливают внутренние небольшие кабинеты и помещения, не имеющие окон.
Часто такие серверные не имеют общедомовой вентиляции, там отсутствует постоянный доступ свежего воздуха. По этой причине в помещениях для серверов всегда душно, пыльно и жарко. А такой микроклимат вреден не только человеку, но и компьютерной технике.
К серверным комнатам предъявляются особые требования:
- Температура воздуха не должна превышать 25 градусов. Оптимальным уровнем является диапазон между 15 и 22 градусами выше нуля.
- Влажность: летом – не выше 65%, зимой 75%.
- Скорость воздушных потоков не должна превышать 0,3 м/с и не должна быть ниже 0,5 м/с.
- Уровень пыли должен быть минимальным.
- Уровень шума не выше 65 дБ.
Чтобы избежать возможных негативных последствий, в серверных помещениях устанавливаются кондиционеры. Они эффективно решают следующие задачи:
- Поддерживают оптимальный температурный режим.
- Способствуют очищению воздуха от пыли.
- Контролируют влажностный режим.
Так как кондиционер в серверную комнату выполняет специфические функции, к нему предъявляются особые требования. Это вызвано тем, что работа такого оборудования не направлена на поддержание благоприятного микроклимата для человека.
Требования к кондиционерам в серверные помещения:
Важно рассчитать оптимальную производительность. Такие расчёты произведут специалисты в центрах продажи климатического оборудования
При определении оптимальной производительности учитывается площадь помещения, наличие вентиляции, количество серверов, уровень «тепловыделения» каждого сервера, обычный уровень температуры в помещении без серверов. За основу производительности оборудования берётся показатель мощности.
Модели с низкой мощностью, без функционала регулирования влажности и температуры не подойдут для обслуживания серверной комнаты.
Необходимо наличие эффективных фильтров, способных удалять всю пыль.
Наличие осушителей воздуха, которые позволяют поддерживать необходимый режим влажности в помещении.
Учитывая особенности нашего климата, когда зимой температуры могут длительное время держаться на уровне минус 30 градусов, кондиционер обязательно оборудовать «зимним комплектом». Он позволит поддерживать определённый температурный режим в помещении независимо от погоды на улице.
Кондиционер для серверной комнаты, как и любое другое оборудование, имеет определённый срок эксплуатации и может неожиданно выйти из строя. Поэтому, чтобы обезопасить данные и программное обеспечение от таких форс-мажорных ситуаций рекомендуется обеспечивать ротацию и резервирование кондиционеров.

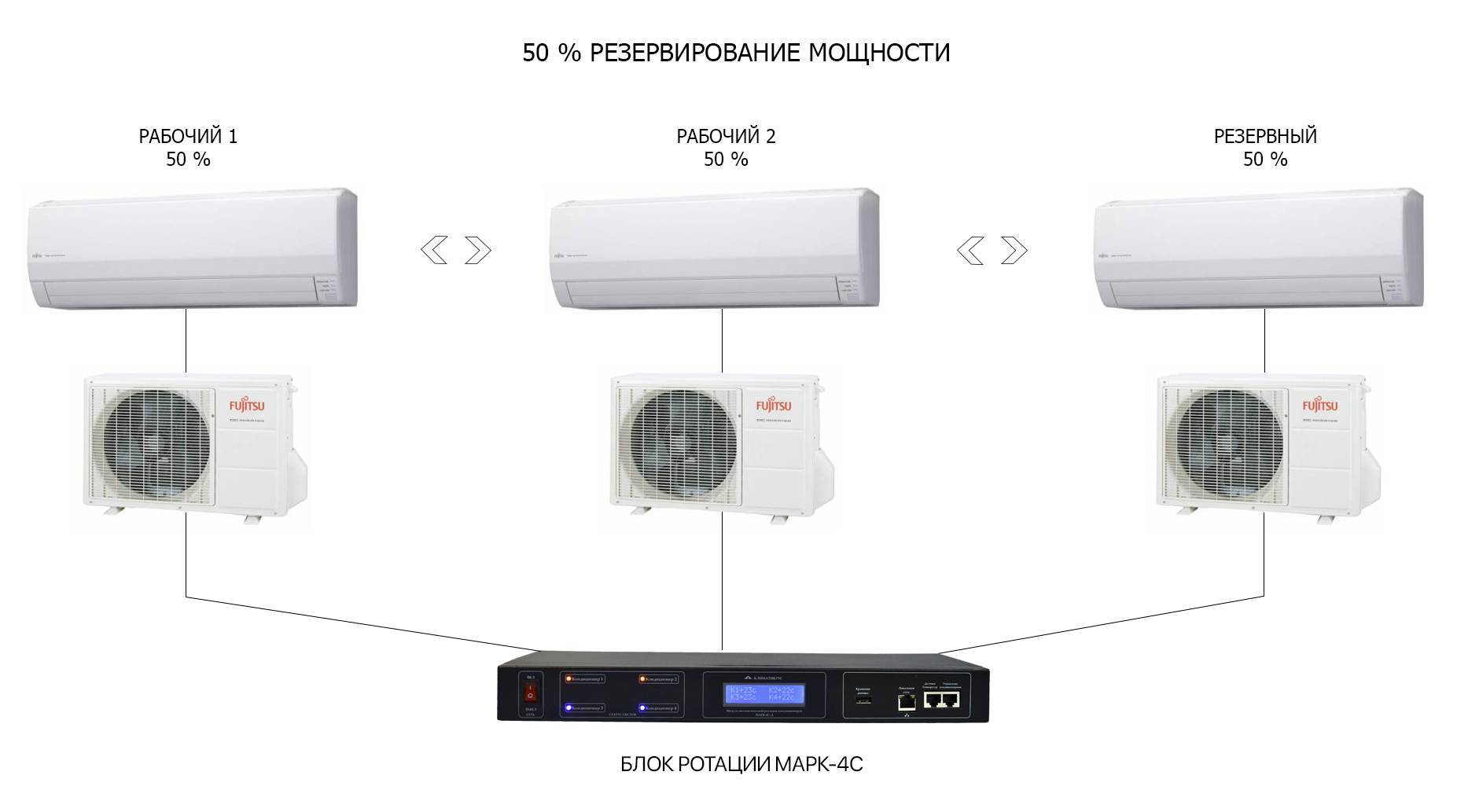

Такой подход подразумевает установку в серверной нескольких кондиционеров или целых групп, которые соединены в единую систему кондиционирования с помощью блока ротации кондиционеров. Такой блок позволяет обеспечивать бесперебойное кондиционирование серверных помещений. Один кондиционер работает пока второй «отдыхает» и наоборот.
А в случае поломки одного из кондиционеров, второй обеспечит сохранение благоприятного температурного режима. Попеременная работа кондиционеров позволяет без проблем проводить обслуживание и контролировать уровень нагрузок на каждый конкретный аппарат. Блок ротации может контролировать работу в ручном режиме или автоматическом, в зависимости от того, какое конкретно оборудование используется.
Блок ротации может контролировать работу в ручном режиме или автоматическом
Электропитание
С подрядчиком сразу нужно договориться, кто делает электропитание и в каком объеме. Т.е. бывает, что кондиционерщики говорят: наша зона ответственности межблочный кабель, а основной питающий кабель сами подаете. Подключать к ИБП при небольших мощностях не стоит – слишком дорого выйдет (ИБП нужно переразмеривать из-за пусковых токов + аккумуляторы). Также стоит обратить на требования к оболочке кабеля (HF или пойдет, например, ВВГнг-LS) – зависит от объекта. HF – дороже и толще, да и почти не гнется (монтажники его не любят за это и наровят подменить). На кондиционеры лучше делать отдельный щиток, который запитывать через АВР – автоматический ввод резерва (если есть такая возможность). Важный нюанс: неинверторные кондиционеры имеют большие пусковые токи, чтобы избежать “выбивания” автоматов при пуске предусматривайте их с характеристикой D. Естественно каждому кондиционеру свой автоматический выключатель!
Также стоит обратить внимание на схему подключения кондиционеров. Оптимальный вариант, который упростит жизнь энергетику – это трехфазное подключение
Оснащение кондиционера для серверной зимним комплектом
Зимний комплект для кондиционера
состоит из 3-х составляющих:
- регулятор скорости вращения электродвигателя вентилятора компрессорно-конденсаторного блока кондиционера.
Это одна из основных, самых сложных технически выполненных частей зимнего комплекта. Основное назначение – замедление вентилятора. Он не должен допустить обдув испарителя воздухом с температурой +30 градусов и -20 с одинаковой интенсивностью; - нагреватель картера компрессора.
Цель – подогреть масло, находящееся во фреоне для обеспечения смазки трущихся деталей компрессора. В противном случае металлическая стружка неизбежна. А это увеличение зазора деталей, нарушение центровки, увеличение амплитуды колебаний с дальнейшим полным выходом компрессора из строя; - обогрев слива дренажа.
Образование конденсата во внутреннем блоке – побочный эффект кондиционирования. А теперь представьте, что влага, выходящая на улицу по дренажной трубке, попадает на мороз.
Для больших серверных, а также для охлаждения майнинг-ферм часто применяют канальное кондиционирование, обеспечивающее адресную раздачу воздуха к стойкам
Дабы не охлаждать всё помещение целиком холодный воздух подводят непосредственно к оборудованию, используя канальные кондиционеры. Внутренний блок канального кондиционера осуществляет забор воздуха по воздуховодам и, охлаждая его, подаёт обратно. При подобной схеме несколько снижаются затраты на охлаждение, сокращается загрязнение серверной, через шкаф проходит тот же самый объём воздуха, очищаемый фильтрами внутреннего блока сплит-системы с незначительным добавлением воздуха из вне.
Подведение воздуховодов от канальных кондиционеров к стойкам серверной
Эффективное распределение охлаждённого воздуха между стоек с оборудованием
Монтаж канальных кондиционеров для охлаждения оборудования
Система канального кондиционирования майнинг фермы на 210 кВт.
Более сложные объекты требуют выполнения детальных расчётов и подбора оборудования, поставляемого зачастую под заказ на определённый объект. В заключение ещё хочется отметить: да, прецизионные кондиционеры с контролем влажности, чистоты и температуры воздуха – это верх совершенства. Установка подобной системы позволяет полностью избавиться от риска выхода оборудования из строя за счёт внешних причин. Но стоимость установки и её монтажа весьма высоки и делают данный шаг рентабельным только в больших серверных с огромным объёмом информации, в серверных, где не просто потеря (большинство данных в принципе резервируются), а простая остановка оборудования вызывает колоссальные затраты.
В серверных комнатах средних компаний вполне обоснованно воспользоваться сплит-системой бытового назначения (настенной, кассетной, канальной и т.д.), доработанной зимними комплектами и при необходимости – блоком управления попеременной работы при установке двух и более кондиционеров.
Ну а в крошечных серверных комнатах небольших провайдеров или небольших компаний с собственными серверными (на 2-3 мощных ПК) зачастую устанавливаются обычные мобильные кондиционеры: дёшево и сердито. Опять же: любой вариант имеет право на реализацию, при выборе ориентируются на бюджет.
В любом случае мы с радостью поможем в решении проблемы охлаждения серверной комнаты. Кондиционер в серверной – это, как уже говорили, необходимость для любой компании. Ценность данных, цена простоя целого офиса из-за срабатывания защиты от перегрева – несоизмеримы со стоимостью оборудования и его монтажа.
Кондиционирование помещений рабочих станций
Глобальная компьютеризация всех производств потребовала установки специализированного оборудования для сохранения данных, исполнения рабочих процессов. В этой сети серверные станции приобретают все большее значение.
Однако их эффективное использование гарантируется только наличием другого специализированного оборудования.
Серверные блоки устраиваются во внутренних комнатах не имеющие окон и общедомовой вентиляции, для предупреждения поступлений уличного воздуха.
Накопившаяся пыль, жара, скученный воздух делает невыносимыми условия не только для аппаратуры, но и человека. И то, и другое может выйти из строя.
Поломка рабочей станции приведет к нарушению технологического процесса предприятия, болезнь человека — временному отсутствию квалифицированного работника.
Помещения серверных модулей обусловливаются особыми требованиями:
- Температура воздуха — не выше +25° C, оптимальная — 15-22 градуса.
- Уровень влажности летом — 65, зимой — 75%.
- Скорость приточного воздуха — не менее 0,5 м/c, выходящего — 0,3.
- Минимальный пылевой порог.
- Шумовое излучение — не более 65 дБ, что приравнивается к громкому разговору.
Выполнить приведенные требования помогут установленные в комнате климатические системы. Они с успехом выполняют следующие действия:
- поддерживают установленный температурный режим;
- очищают воздух от пылевых частиц;
- придерживаются уровня назначенной влажности.
Специализированные промышленные кондиционеры обладают некоторыми специфическими функциями, к которым предъявляются отдельные условия.
Подобное объясняется тем, что оборудование направлено на поддержание микроклимата для вычислительной аппаратуры, но не человека.
Таковыми представлены:
- Расчет оптимальной производительности климатического блока производят специалисты в центрах продажи кондиционеров. Здесь учитывается общая площадь комнаты, присутствие вентиляционной шахты, количество рабочих станций, уровень их теплового излучения, температура помещения без серверов. Основным показателем является мощность вычислительной техники.
- Маломощные системы без автоматического регулятора влажностного и температурного уровня сюда не подойдут.
- Удаление пылевых остатков способствует установка специализированных респираторов, уменьшению влаги — осушители.
- Цикл работоспособности кондиционера должен иметь так называемый зимний комплект. Последний позволяет эффективно справляться с поставленными задачами даже при 30-градусном морозе, что обеспечивает устойчивую температуру в серверном помещении.
Предупредить нарушение какого-либо режимного условия, в случае поломки климатического блока, монтаж резервных кондиционеров, соединенные в общую группу.
Попеременное включение блоков так же отразится увеличением срока их работы. К тому же, остановленные модули рекомендуется подвергнуть профилактике.
Климатические устройства серверных оборудованы автоматическими системами, которые управляются при помощи компьютера.
Датчики температуры и влажности выводят на экран монитора показатели комнатной атмосферы и условия работы самих кондиционеров. Поэтому нет надобности постоянно контролировать действие системы, заходя в помещение рабочих станций.
Разновидности кондиционеров для серверных
Сплит-системы

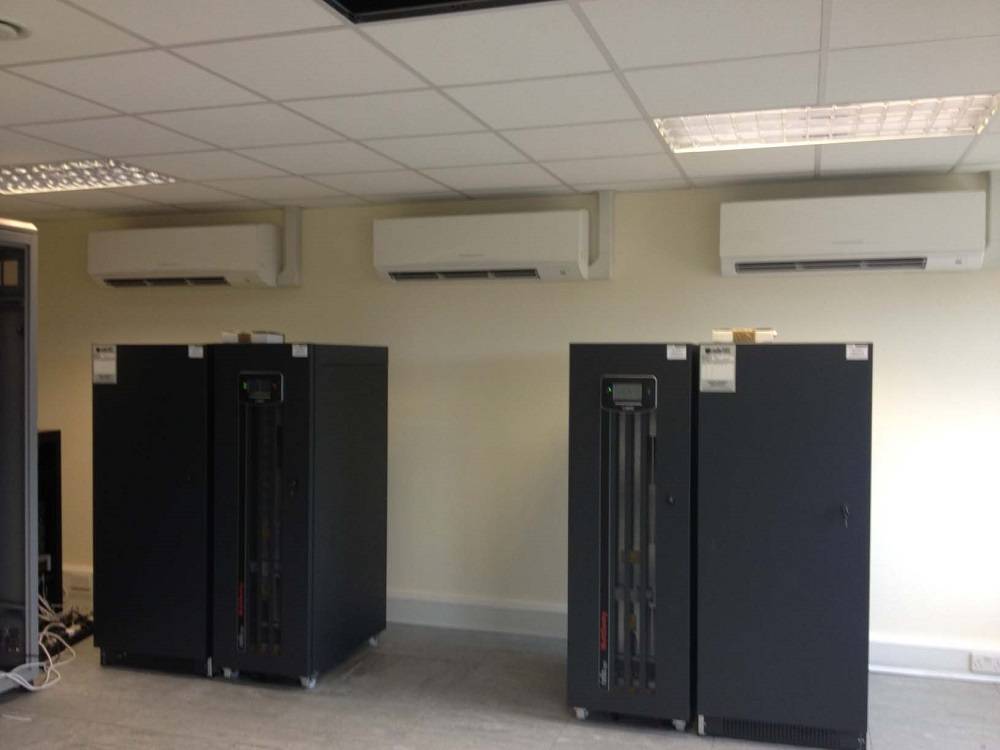

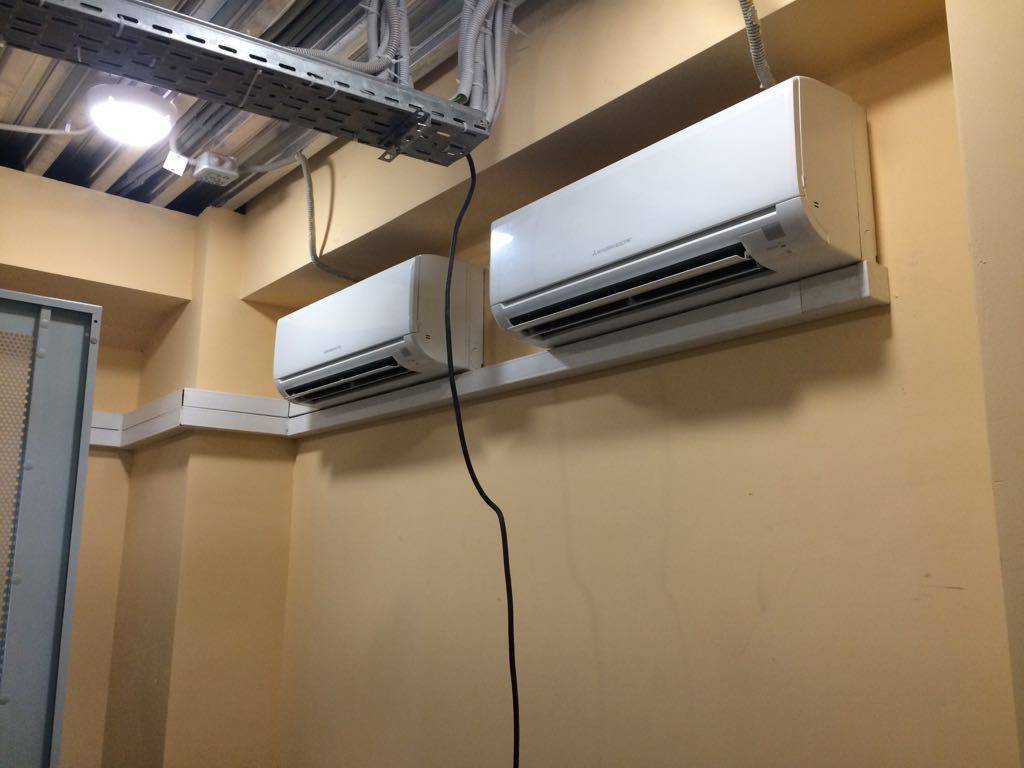

Для серверных помещений небольшой площади можно приобрести сплит-систему, состоящую из наружного и внутреннего блока. При необходимости внутренних блоков может быть несколько, все они подключаются к одному наружному блоку.
Сплит-системы удобны в применении и обслуживании, но установка кондиционеров сложная и трудоемкая. Между наружным и внутренним(-и) блоком необходимо проложить коммуникации: трубы, по которым будет циркулировать холодильный агент, кабели и пр.
Часто серверные комнаты являются частью какого-либо здания, и за стенами серверной находится не улица, а другие помещения. В таком случае протяженность коммуникаций может быть слишком большой. Придется прокладывать их на большом расстоянии. К тому же, при прокладке труб необходимо сверлить стены. Сплит-система рассчитана на укладку труб длинной не более 15 метров, и порой того недостаточно.
Однако, у сплит систем для серверных помещений есть и свои преимущества:
- Такой кондиционер стабильно работает при температуре от -30 до +45 градусов по Цельсию на улице;
- Сплит-система долговечна и не нуждается в частом техническом обслуживании;
- Аппараты того типа удобно обслуживать.
Если вы решили остановить свой выбор на сплит-системе, мы рекомендуем приобрести кондиционер с настенным внутренним блоком. Так вы освободите место для установки другого оборудования, а нагрев и охлаждение будет более эффективным за счет расположения аппарата под потолком.
Но учтите, что у настенных сплит-систем есть один существенный недостаток — низкая производительность в серверных большой площади. Эту проблему можно частично решить, установив вместо настенного блока кассетный или потолочный.
Однако, специалисты считают, что это полумера
Если вам нужно поддержать микроклимат в большой серверной комнате, лучше обратите внимание на прецизионные кондиционеры

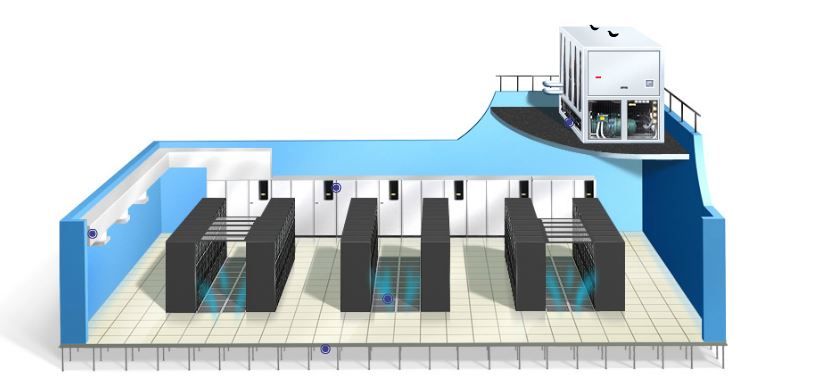

Прецизионные кондиционеры
Прецизионный кондиционер предназначен для круглогодичного охлаждения, нагрева и вентиляции воздуха в больших серверных комнатах.
При этом не важно, какой мощности оборудование установлено в серверной комнате — прецизионный кондиционер справится со своей задачей. А еще он исправно служит до 15-20 лет! И это при ежедневном бесперебойном использовании
Достоинства прецизионных кондиционеров:
- Обеспечение правильного микроклимата в больших серверных комнатах;
- Длительное бесперебойное использование;
- Стабильная работа при любой температуре и влажности на улице;
- Наличие ДУ с визуальным контролем параметров;
- Несложная установка в центральную систему вентиляции, если она имеется;
- Низкий уровень шума.
Минимально рекомендованная мощность прецизионных кондиционеров в помещении площадью 40 м2 составляет ≈20 кВт. Дублирующее климатическое оборудование подбирается исходя из этих параметров. Это лишь примерные рекомендации, точную мощность кондиционера сможет рассчитать только специалист.
Система чиллер и фанкойл
Предполагает использование в качестве хладагента жидкость, воду центрального отопления. Обладает преимуществами перед фреоновой системой:
- большая производительность;
- универсальность;
- возможно использование как дополнительное охлаждение фреонового оборудования;
- более дешевая эксплуатация.
Принцип работы такой же, как и у фреоновых установок: охлажденный воздух подается в стоечный ряд, отработанный горячий – забирается принудительной системой вентилирования.
Эффективность снижется за счет сложного устройства охладительного оборудования: теплый хладагент снижает температуру внутри фанкойла, затем попадает в теплообменник чиллера, где непосредственно происходит охлаждение воздуха.
Фанкойлы могут быть двух видов:
- используют принцип обдува теплообменника воздухом;
- охлаждают хладагент мелкодисперсным разбрызгиванием воды и воздушным обдувом одновременно.
Производители
Ассортимент большой. Из того что сталкивался:
- Daikin, Mitsubishi – дорого/круто;
- подешевле/нормально – Mitsubishi Heavy Industries (MHI). Большой плюс MHI в интернете можно легко найти подробные технические мануалы;
- относительно дешево/работать будет – Midea, Gree, Haier (крупные OEM производители кондиционеров из Китая). Но нужно быть готовыми, что “настоящие” мануалы, где есть все необходимые цифры, достать вряд ли получится. Насколько вольно производители из Китая обращаются с цифрами всем я думаю известно.
Инверторные машины хороши, но необязательны – смотрите на бюджет (общий на всю систему, а не только на стоимость самих кондиционеров).
Требования к системе кондиционирования воздуха
Если говорить про масштабные помещения с большим количеством компьютерных установок, требующих точного поддержания температуры и влажности, то в этих случаях, как правило, использование бытового оборудования смерти подобно. Колонные мощные системы в виде шкафов устанавливаются на полу, не требуют монтажа.
- Температура. Температура воздуха в данных помещениях не может быть ниже 18 градусов и выше 22 градусов по Цельсию
- Влажность. Влажность может колебаться в промежутке от 20% до 70%. При этом, идеальным показателем влажности считается 52%
- Скорость движения воздушных потоков в теплое время года может достигать 0,5 м/с, а в холодное – не более 0,3 м/с. Оптимальный показатель скорости движения воздуха – 0,2 м/с
- Содержание пыли – ее количество не должно превышать 0,75 мг на кубометр воздуха
На больших предприятиях, где компьютеры необходимы для поддержания технологических процессов, или в дата-центрах, обычно, устанавливают дублирующую климатическую систему, которая обеспечивает 100 резервной мощности. Индивидуальное кондиционирование с монтажом прецизионной системы на стойку сервера. Кондиционер Для Серверной с Зимним Комплектом
Особенности серверных помещений Решением проблем является выбор кондиционера для серверной с зимним комплектом. В него входят: Попеременное включение блоков позволяет сбалансировано распределить нагрузку и обеспечить оптимальные параметры климата. Резервные кондиционирующие устройства обязательно должны регулярно включаться, иначе в аварийной ситуации возникает риск, что резервные кондиционеры не работают.
Contents
Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели
