О чем следует помнить при покупке канального кондиционера (канальника)
Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.
Напор вентилятора и его регулирование
О параметрах воздушного напора уже было сказано раньше
Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии. Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха
Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов
Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.
Не забудьте про воздуховоды, клапана и решетки!
Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.
Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе
Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение
Нужны ли адаптеры для канального кондиционера
Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.
Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.
Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха
Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.
Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.
Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.
Почему адаптер на выходе из кондиционера лучше все-таки ставить
На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.
Параметры кондиционирования
Температура и влажность
Любое локальное оборудование, будь то оконный («бакинский») кондиционер, настенные сплит-системы в квартире или мультизональные системы с потолочными фанкойлами в каком-нибудь магазине или общественном здании – это дешёвый и быстрый вариант решения вопроса охлаждения воздуха в конкретном месте. Но задумывались ли Вы когда-нибудь, почему именно термин «кондиционирование» получил столь широкое распространение? Ведь логичнее было бы пользоваться словосочетанием «охлаждение воздуха». Однако «кондиционирование» и «охлаждение» – совсем не одно и то же. Дело в том, что кондиционирование подразумевает создание комфортной среды для человека: это не столько охлаждение, сколько взаимосвязь двух параметров – температуры и влажности. Именно их соотношение и определяет наш комфорт. Основной задачей локальных устройств чаще всего является именно снижение температуры воздуха, и только в некоторых кондиционерах удаление избыточной влаги из воздуха выделено в отдельную функцию. Разница заключается в режиме работы, который определяется температурой теплообменника и скоростью воздушного потока. Когда локальное оборудование работает в режиме охлаждения, очень часто даже в помещении «с кондиционером» мы ощущаем духоту – несмотря на то, что воздух в нем прохладный. Заметнее всего такой эффект проявляется при работе инверторных кондиционеров, в которых скорость потока плавно регулируется. Канальные же системы, особенно с постоянной скоростью воздушного потока, настроены в первую очередь на удаление из воздуха лишней влаги – хотя, конечно, при этом происходит и его охлаждение – до той температуры, что выставлена на термостате. Но именно благодаря этому отличию в помещении с канальным кондиционированием человек чувствует себя намного более комфортно.
Движение воздуха: скорость воздушного потока
Как у центрального, так и у локального кондиционера мощность (холодопроизводительность) для одного и того же помещения подбирается одинаково, но подача воздуха осуществляется по-разному. При центральном кондиционировании охлажденный воздух поступает через воздушные решётки по воздуховодам таким образом, чтобы скорость воздушного потока составляла не более 2-3 м/с (для этого подбирается определенное количество и размер решёток). Локальный же кондиционер должен охладить помещение того же объема, но в виду меньшего размера своего выходного отверстия для выполнения той же задачи требуется либо увеличить скорость потока, либо понизить температуру подаваемого воздуха. Ни то, ни другое благоприятно на человека не действует – отсюда головные боли, частые простуды от нахождения «под кондиционером» и т.д. Некоторые люди, разгорячённые в летний зной на улице, специально становятся под холодную струю, чтобы «остыть» поскорее – а ведь последствия такого «охлаждения» могут быть очень серьёзными. Любой локальный агрегат отличается тем, что его работа сразу же ощущается в помещении – он «дует», при этом тем сильнее, чем больше требуется охладить воздух. В помещении с канальной системой движение воздуха даже непосредственно у выходной решётки практически не ощущается.
Центральная система кондиционирования типа “чиллер – фенкойлы – индивидуальный тепловой пункт”
Центральные системы кондиционирования применяются для отопления коттеджа при любой температуре на улице, а также для охлаждения, обогрева и очищения воздуха от пыли. В принципе возможно объединение подобных систем с установками приточной вентиляции, однако на практике воздухообмен помещений коттеджа принято организовывать с помощью независимых от системы кондиционирования приточно-вытяжных систем.
Фенкойловая система обладает рядом достоинств VRV-систем, а также очень низкой инерционностью и гибкостью конфигурации. С ее помощью можно кондиционировать воздух в здании с любым количеством комнат. В кондиционируемых помещениях устанавливают специальные приборы – фенкойлы, похожие на внутренние блоки сплит-систем. Для коттеджей более всего подходят напольные фенкойлы, которые легко разместить в подоконных нишах. Существуют также бескорпусные модели, монтируемые за декоративными стеновыми панелями или фальшпотолком.
Фенкойлы с одним теплообменником – это агрегаты сезонной эксплуатации: летом они используются для охлаждения воздуха, а зимой – в качестве отопительных приборов. Фенкойлы с двумя теплообменниками применяются в универсальных системах, способных одновременно охлаждать, отапливать или просто проветривать различные части дома. Такой режим необходим прежде всего весной и осенью. Для удобства эксплуатации фенкойлы оборудуют специальными дистанционными пультами и системой автоматики, позволяющей осуществлять групповое управление и индивидуальный контроль за каждым фенкойлом в автоматическом или в ручном режиме.
Фенкойлы подключают к источникам холодной и горячей воды или соответствующим образом подготовленного незамерзающего гликоля. Для бытовых целей воду или гликолевую смесь охлаждает чиллер с воздушным охлаждением конденсаторного блока мощностью от 2 до 50 кВт
Самые современные чиллеры оборудованы спиральными и винтовыми компрессорами и имеют низкие пусковые токи (что немаловажно при слабой проводке коттеджа), а также высокий КПД. Подобно наружному блоку VRV-систем, чиллер устанавливают на крыше, на стене, в саду или в хозяйственном помещении, расположенном на любом расстоянии от дома
В регионах, где температура уличного воздуха никогда не опускается ниже -15°С, чиллер с режимом теплового насоса может выполнять функции индивидуального теплового пункта. Это существенно упростит конструкцию фенкойловой системы.
В Подмосковье и в других районах активного коттеджного строительства, где столбик термометра зимой нередко опускается ниже 30°C, в качестве источника горячей воды или гликолевой смеси лучше всего использовать газовый котел, который в несколько раз экономичнее электрического чиллера с тепловым насосом. Еще один источник тепла – горячая вода системы центрального отопления. Правда, из-за плохого качества и завышенной температуры она пригодна только для опосредованного подогрева подаваемого в фенкойловую систему теплоносителя.
Монтаж и наладка системы “чиллер – фенкойлы – индивидуальный тепловой пункт” обойдется заказчику приблизительно в 25-30% от стоимости оборудования, а упрощенного варианта – в 20-25%.
Что влияет на стоимость?
На итоговую цену влияет много факторов, таких как производительность системы, выбранные бренды (Китай, Япония, Европа и т.д.), дополнительные свойства и функции (увлажнение, автоматизация), сложность монтажа (штробление стен, прокладка воздуховодов) и др. Наши инженеры на этапе проработки объекта стараются максимально оптимизировать систему, исходя из принципа разумной достаточности. Кроме этого, при заказе проекта «под ключ», мы предоставляем максимально возможные скидки на оборудование, которых нет у большинства на рынке.
Еще снизить стоимость системы можно, если часть работ по подготовке помещения возьмет на себя заказчик.

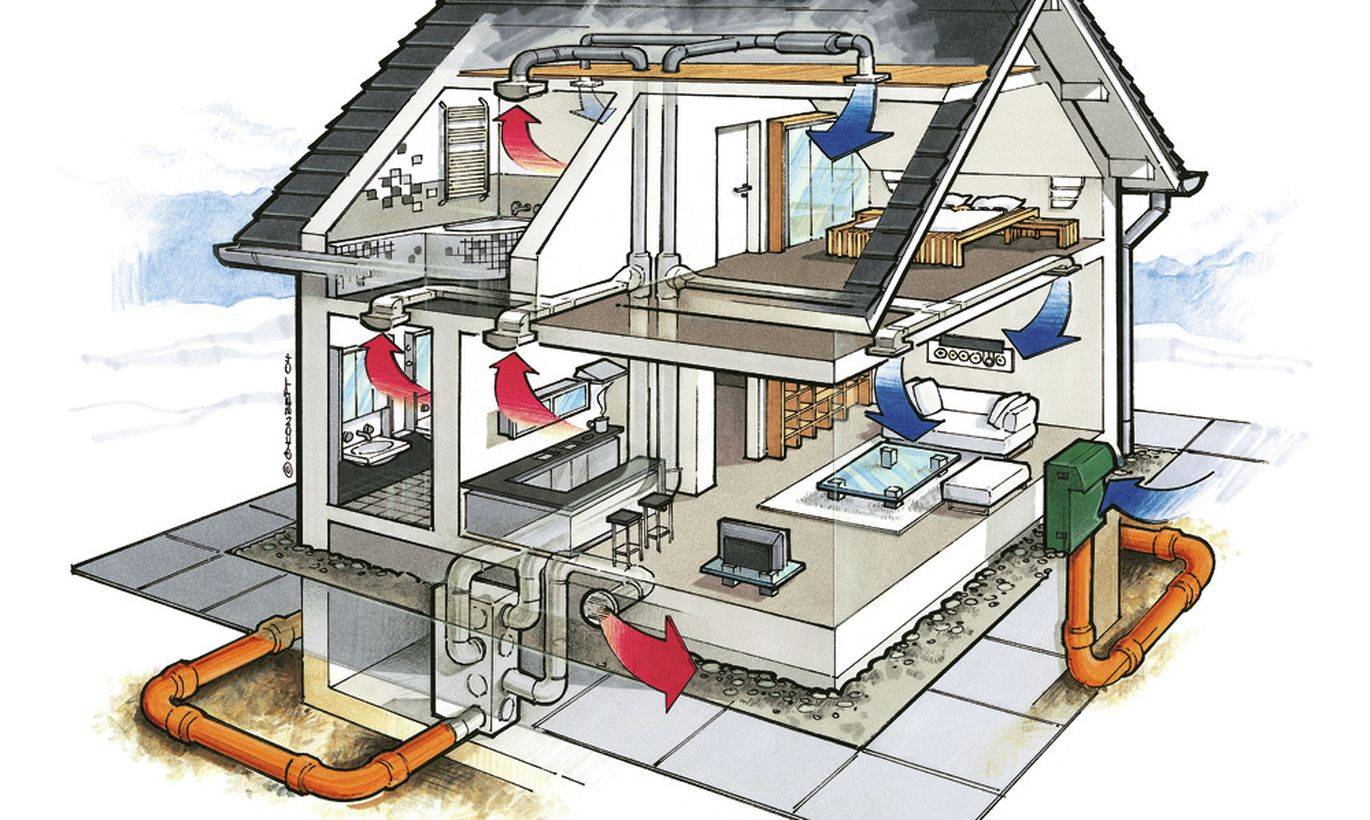

Бункерный теплообменник
Если в доме есть незанятые подвальные помещения, их можно также использовать для устройства бункера (воздушного или теплообменного резервуара) для каменного теплообменника. Его действие основано на энергоёмкости камня — он постепенно набирает температуру окружающей среды и балансирует поток проходящего воздуха. При отсутствии свободного места в подвале, бункер можно устроить на участке вне дома.
Фото с сайта rnmt.ru

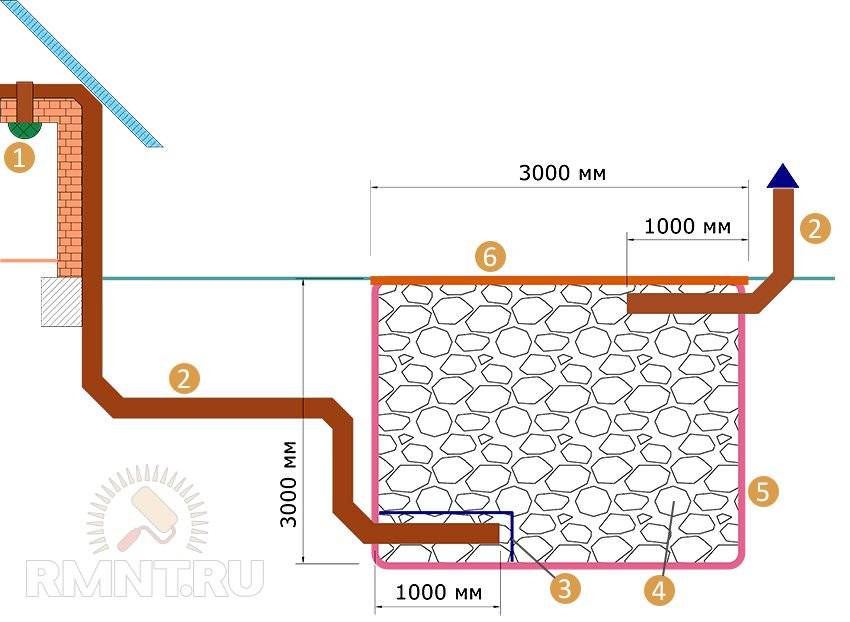

Схема устройства бункерного теплообменника: 1 — вентилятор; 2 — труба Ø250 мм; 3 — защита; 4 — камень Ø200-450 мм; 5 — стенки из кирпича; 6 — крышка
На определённом месте роется котлован размером примерно 2х3х3 м. От места выхода общего канала системы вентиляции дома к котловану будущего резервуара устраивается траншея, в неё на глубину 140 см укладывается 250 мм труба, по которой охлаждённый воздух будет отводиться из бункера. По стене, к которой подошла траншея, до дна прокладывается вертикальная штроба под трубу диаметром 250 мм. Затем дно выкладывается кирпичом или бетонируется. Дно воздушного резервуара должно быть глубже уровня промерзания грунта минимум на 1 метр.
Внимание! После устройства дна бункера следует заложить отводную трубу 250 мм. Начало отводной трубы выступает от стены на 1/3 расстояния до противоположной стенки и обкладывается защитой из кирпича
На входное отверстие устанавливается защитная решётка
Начало отводной трубы выступает от стены на 1/3 расстояния до противоположной стенки и обкладывается защитой из кирпича. На входное отверстие устанавливается защитная решётка.

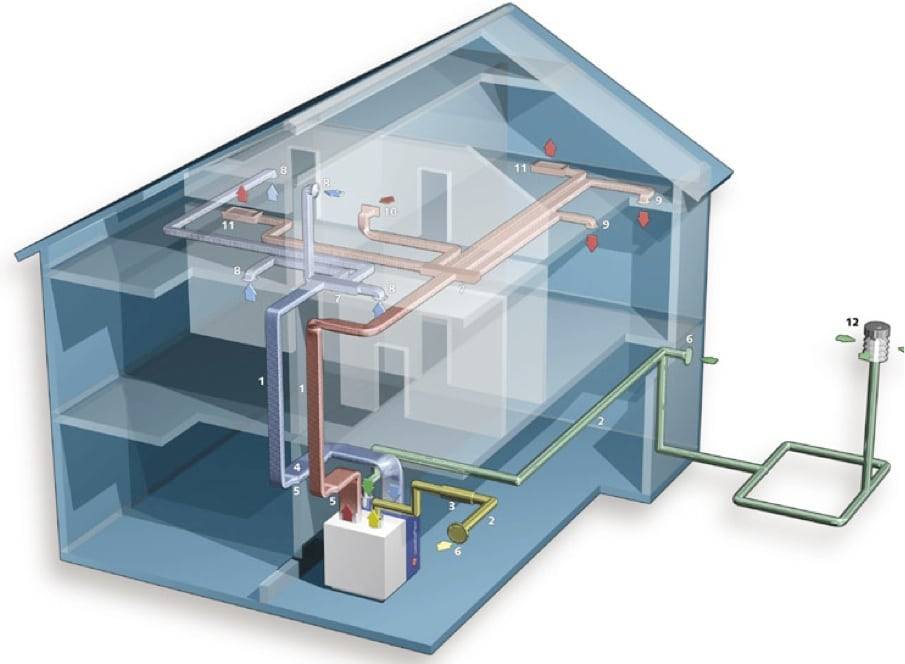

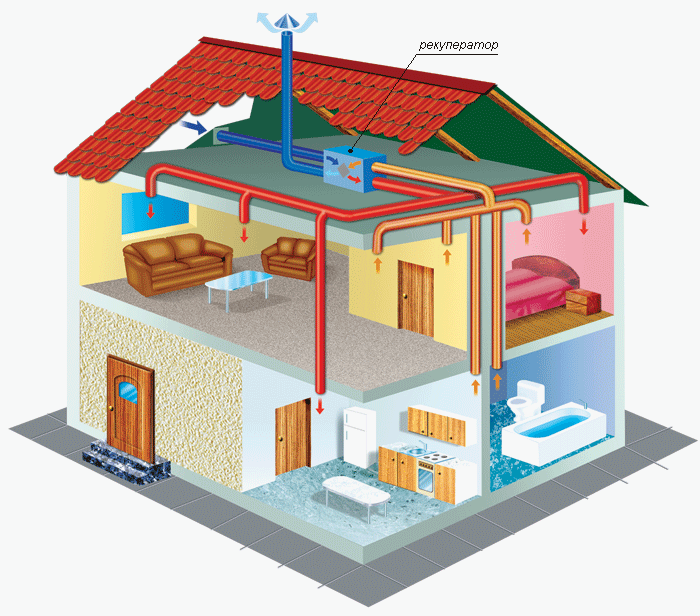

Вентиляция частных домов: почему очень важно предусмотреть все нюансы?
В последние полтора десятилетия все больше жителей Санкт-Петербурга выбирают частные загородные дома в качестве постоянного места жительства. Условия мегаполиса лучше позволяют зарабатывать деньги, но постоянная жизнь в большом городе весьма утомительна и вредна для здоровья. Наслаждаться красотой природы, отдыхать в тишине вдыхая чистый воздух после рабочего дня, не переживать за здоровье своих детей – все эти преимущества дает жизнь в загородном доме.
Необходимо заранее позаботиться об установке вентиляции в доме, в котором вы планируете прожить не один год – ведь жизнь за пределами городских реалий тоже может и должна быть комфортной!

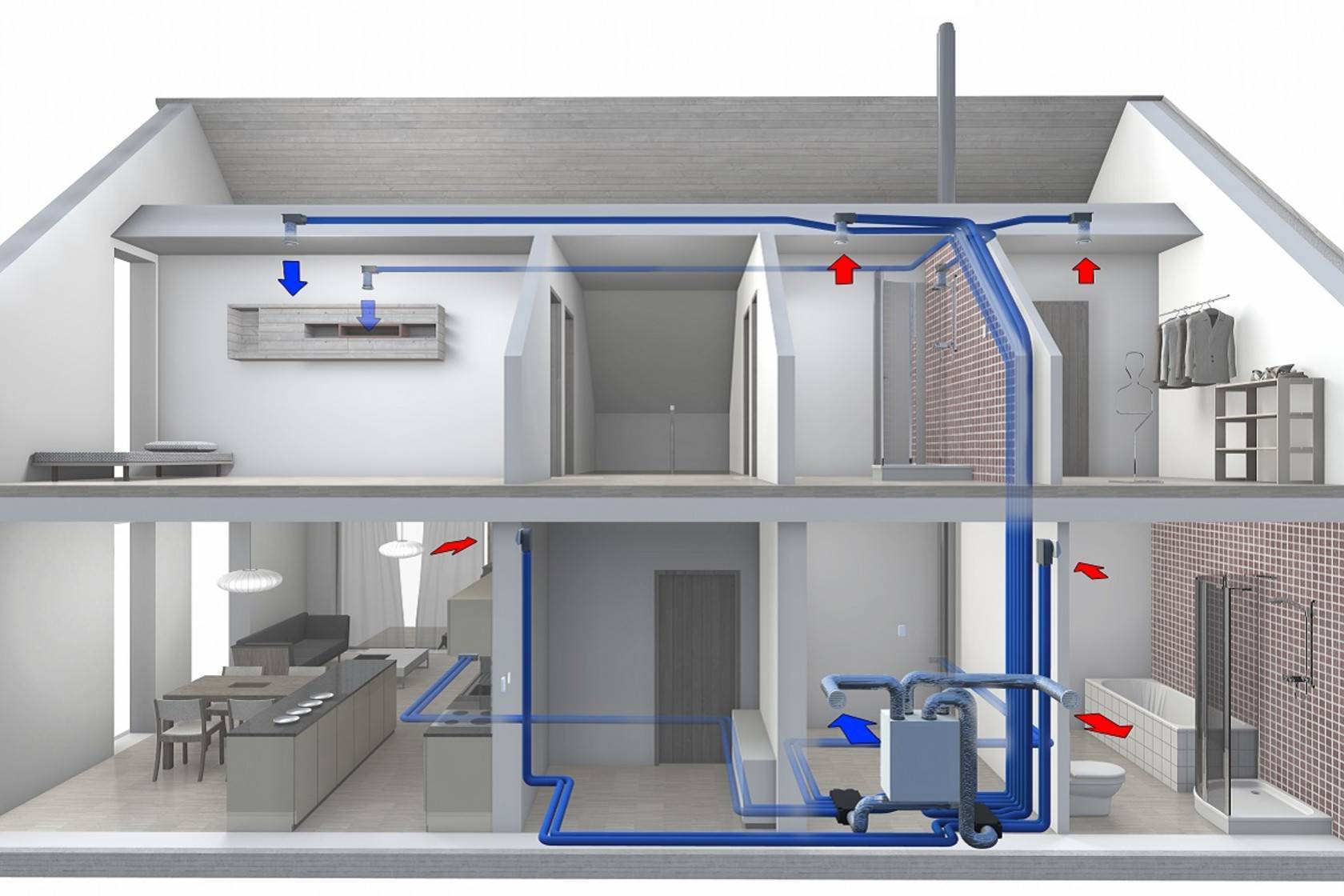

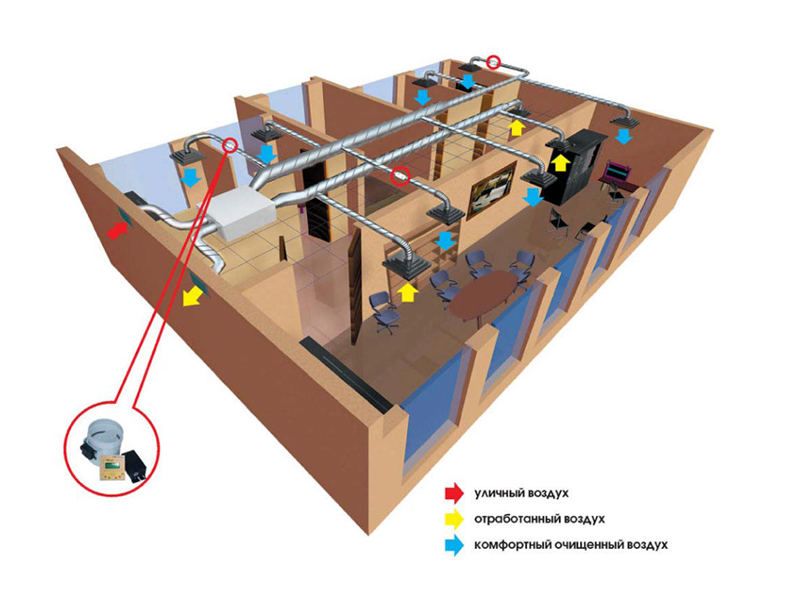

Кондиционирование загородного дома приточно-вытяжной установкой
Поддерживать комфортную температуру и иметь постоянно чистый и свежий воздух в доме призваны приточные установки с секциями охлаждения. Самыми лучшими принято считать приточно-вытяжные установки с секцией охлаждения с рекуперацией тепла. Эти современные системы требуют меньшей электрической энергии для своей работы и могут эффективно обслуживать большие площади, чем стандартные решения. Более того эти установки выполнены в едином корпусе, их проще монтировать и обслуживать, так как они занимают меньше места. Поддержание температуры в заданном диапазоне выполняет инверторный компрессорный блок с помощью канальных вентиляторов приточной установки и системы воздуховодов, проведенных до всех кондиционируемых помещений коттеджа. Также специалисты нашей компании могут предложить центральное кондиционирование коттеджа.
В качестве примера рассмотрим размещение VRV-систем в коттеджном поселке “Гринфилд” на Новорижском шоссе
| Внешний вид коттеджа | Размещение внутренних блоков на 1 этаже | Размещение внутренних блоков на 2 этаже | Наружный блок системы кондиционирования |
Кондиционеры для коттеджа установлены на стене в скрытой от глаз зоне участка. Такой вариант самый дешевый, но и минусы на лицо, т.е. на стену. Мы все-таки рекомендуем мульти-сплит систему. Тел.: +7 495 988-30-08.

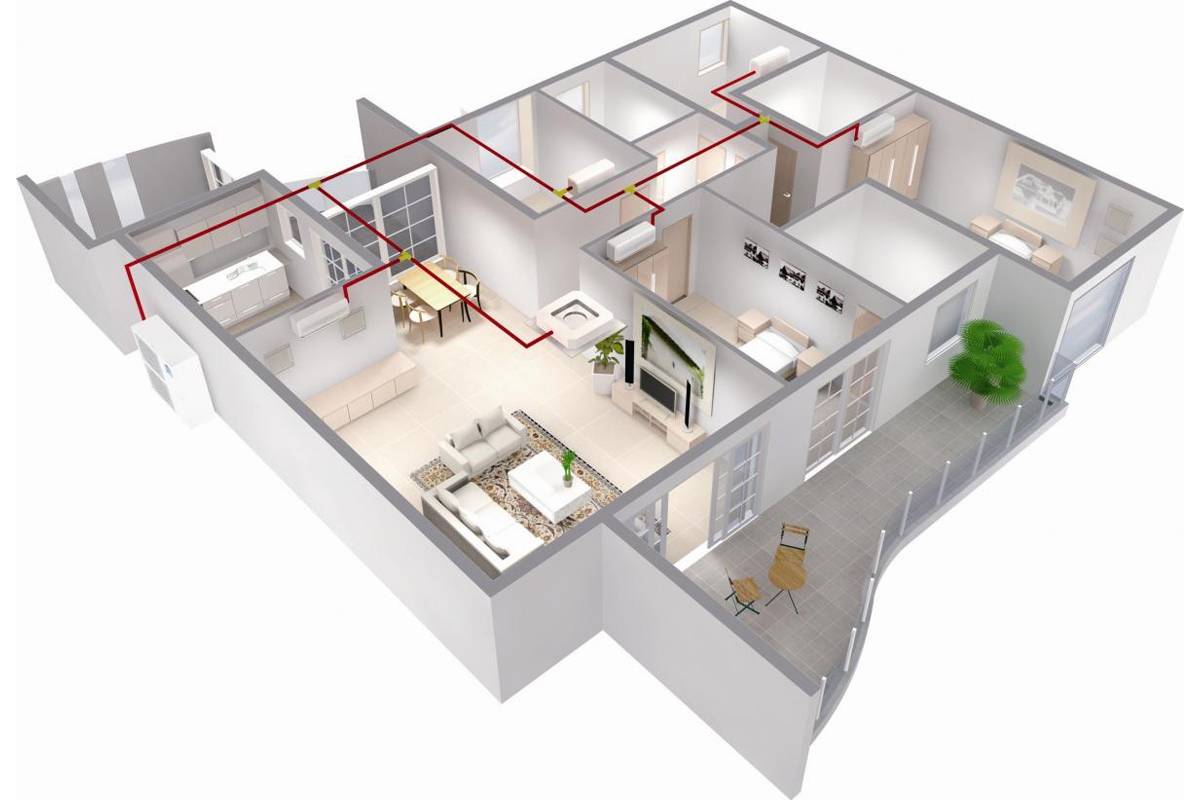

Системы типа VRV
Система центрального комфортного кондиционирования воздуха типа VRV способна одновременно кондиционировать воздух в 32 помещениях. По сути, оборудование этого типа открывает новый этап в развитии мультисплит-систем. А надежная конструкция, многофункциональная система автоматики и способность подавать свежий воздух в помещения ставят VRV-системы в один ряд с традиционными центральными системами кондиционирования воздуха.
Помимо охлаждения и нагрева внутренние блоки систем типа VRV очищают и распределяют подготовленный ими воздух по помещениям. Управление внутренними блоками мощностью от 2 до 18 кВт – с пульта дистанционного управления. Наиболее мощные модели используются для помещений площадью 150-200 кв. м, например, частных спортзалов и бассейнов. Дизайн и конструктивные элементы этих устройств почти не отличаются от аналогичных элементов сплит-систем, однако заданную температуру они могут поддерживать с высокой точностью. Кассетные блоки некоторых моделей учитывают даже влияние теплового излучения нагретых элементов строительных конструкций и системы кондиционирования.
Более двадцати внутренних блоков подключают к комплексу, состоящему минимум из двух наружных блоков с единой системой автоматики. В комплексе обычно работает один наружный блок с инверторным управлением, остальные имеют постоянную производительность. Такая система, по словам производителей, обладает повышенной надежностью, так как сохраняет работоспособность даже при выходе из строя одного из наружных блоков.
В отличие от сплит- и мультисплит-систем наружный блок системы типа VRV легко размещается на чердаке, рядом с домом или в хозяйственной пристройке, поскольку длина труб, объединяющих его с внутренними блоками, достигает 100 м. (Для сравнения – бытовые сплит- и мультисплит-системы не могут отстоять друг от друга больше чем на 15 м.) Система коммуникаций между наружным и внутренними блоками может быть двух- и трехтрубной. Трех- и двухтрубные системы, оснащенные специальным контроллером, способны одновременно охлаждать и обогревать воздух в различных помещениях. При этом для обогрева используется и тепло, отведенное от охлаждаемого воздуха. Монтаж VRV-системы обходится приблизительно в 25% от стоимости оборудования.
Подобная система обеспечивает подачу свежего воздуха в помещения за счет специальной вентиляционной установки, выполняющей и функции вытяжной вентиляции. Внутри вентиляционной установки находится рекуператор тепла, который позволяет охлаждать подаваемый в помещение наружный воздух летом и подогревать его в холодное время года за счет воздуха, покидающего кондиционируемые помещения. Таким образом дополнительно экономится электроэнергия. Если же на улице очень холодно, то поступающий в помещения воздух предварительно подогревается с помощью электротэнов. Помимо базовых модификаций на рынке представлены системы типа VRV, которые могут работать в режиме охлаждения или обогрева помещений практически при любых отрицательных температурах наружного воздуха. В некоторых моделях предусмотрен ледяной аккумулятор холода; он позволяет системе работать летом с меньшими нагрузками. Единственный недостаток модифицированных VRV-систем – слишком высокая цена.

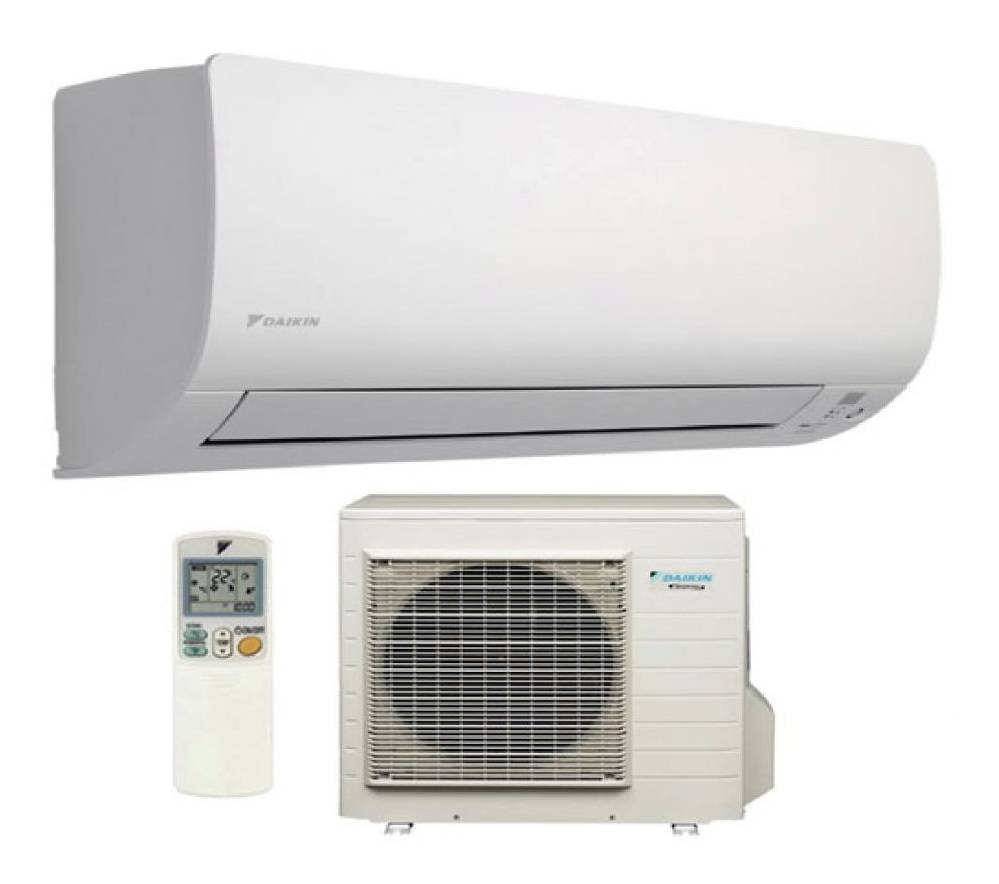

Сплит-системы
Низкий уровень шума и лучшее, чем у оконных кондиционеров, качество распределения воздуха в помещении обеспечит сплит-система, которая состоит из двух блоков, соединенных между собой теплоизолированными медными трубками, линиями управления и электропитания. Установки этого типа эффективно охлаждают, обогревают, осушают и очищают воздух от пыли в помещении любых размеров и назначения.
Наиболее шумные и громоздкие узлы системы, в том числе и компрессор, заключены в стойкий к воздействию окружающей среды внешний блок, который устанавливают за пределами помещения
Важно правильно выбрать место для установки наружного блока, в противном случае он может грубо нарушить архитектурный облик коттеджа. В помещении размещается практически не создающий шума внутренний блок с пультом дистанционного управления. Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения
Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа
Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения. Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа.
Внутренние блоки кассетного и канального типов устанавливают в пространство над подвесным потолком. Современные кассетные внутренние блоки имеют малую высоту и равномерно распределяют кондиционированный воздух за счет раздачи подготовленного потока в двух или в четырех направлениях и использования качающихся жалюзи. Еще более равномерное распределение воздуха обеспечивают внутренние блоки канального типа, которые устанавливают в пространстве над подвесным потолком или в подсобном помещении. В отличие от других типов внутренних блоков сплит-систем внутренний блок канального типа может не только обрабатывать побывавший в помещениях воздух, но и “доводить до ума” небольшое количество свежего, предварительно подготовленного воздуха с улицы. Кондиционированный воздух по расположенной над подвесным потолком системе вентиляционных каналов подается через встроенные в потолок анемостаты в помещение любой формы и размеров.
Не так давно на рынке появились сплит-системы с инверторным управлением компрессора, быстрее обычного подогревающие или охлаждающие воздух, очень точно поддерживающие заданную температуру, обеспечивающие значительную экономию электроэнергии, весьма долговечные и устойчиво функционирующие при низких температурах наружного воздуха. Некоторые модели способны эффективно работать в режиме обогрева воздуха и при 20-градусном морозе.
Для выбора и установки конкретной модели сплит-системы необходимо воспользоваться услугами профессионалов. Монтаж сплит-систем с внутренними блоками настенного типа обычно составляет 15-25% от стоимости оборудования. Установка кассетных и канальных кондиционеров стоит немного дороже. Если установочный комплект – кронштейны, дренажные трубопроводы, трубки и т.д. – не включен в стоимость системы, за него придется уплатить еще 10-15% от общей стоимости оборудования.
Оконные кондиционеры
В недалеком прошлом самым распространенным и доступным устройством кондиционирования воздуха являлся оконный кондиционер. С его помощью можно было охлаждать, а иногда обогревать, очищать от пыли и создавать слабую приточную или (и) вытяжную вентиляцию в небольших и средних помещениях. Конструктивно оконный кондиционер представлял собой металлический или пластиковый короб, в котором устанавливалось все оборудование и система автоматики.
Ручки управления оконным кондиционером были вынесены на переднюю панель прибора.
Наиболее совершенные модели имели пульт дистанционного управления.
Устанавливать оконный кондиционер в проеме окна или в тонкой стене при желании можно было и собственными силами. Как и холодильник, он был готов к работе сразу после подключения к сети. Надо было только правильно рассчитать необходимую мощность охлаждения.
Подобные кондиционеры представляли один сплошной недостаток. Так, если комната имела большие размеры или сложную конфигурацию, то оконный кондиционер был не в состоянии эффективно распределять подготовленный воздух по всему объему помещения. Из-за высокого уровня шума устанавливать оконные кондиционеры в спальне, рабочем кабинете или в детской не представлялось возможным.
Сейчас оконные кондиционеры – это раритет. Их изредка можно увидеть в окнах административных зданий где-нибудь на окраине Москвы. Например, очень распространенные модели БК-2000 (Бакинский кондиционер мощностью 2 кВт) до сих пор с шумом охлаждают помещения каких-нибудь бухгалтерий на фабриках и заводах нашей необъятной Родины.
