Технология устройства
Подготовительные работы
Поверхность основания выравнивают с учетом того, что допустимый перепад высоты – порядка 5 мм. Иначе появится необходимость в дополнительной стяжке. Полностью убирают мусор, заделывают цементом щели и трещины.
Далее, на уже подготовленном основании устраивают теплоизоляционный слой толщиной, по крайней мере, в 30 мм. Чаще всего для этих целей используют полистирол либо пеноплекс. Сегодня на рынке есть довольно большой выбор специальных мат, снабженных зажимами для труб.
Обязательным условием является использование демпферной ленты. Ее укладывают вдоль внешних стен обогреваемого помещения. При этом необходимо, чтобы по высоте она перекрывала теплоизоляцию и стяжку.
Затем, поверхность покрывают мультифольговым слоем либо пленкой и располагают на ней арматурную сетку, к которой фиксируют нагревательные элементы, используя маленькие хомутики из пластика. На участках, где трубы пересекают компенсационные швы, их защищают от механических воздействий гофрой, которая одновременно выступает в качестве теплоизоляции.
Монтаж системы
При необходимости устанавливают коллекторные шкафы. Монтаж их можно выполнять или непосредственно после устройства пола, или несколько позже. Начинаяс двухэтажных строений, установка гребня необходима на каждом уровне.
Греющую петлю можно получить по нескольким схемам. Самыми распространенными считаются «змейка» и «спираль». В контуре первого типа теплоноситель подается по направлению от внешней стены, поэтому на начальных участках теплопотери выше, чем в центральных. Для корректировки неравномерности подогрева и компенсации теплопотерь шаг укладки магистральных линий по периметру наружных стен выбирают меньше.
Средний расход труб составляет порядка 5 метров на квадратный метр. При этом монтаж выполняют, придерживаясь определенных правил. Так, длина контура, размещенного с шагом в 200 мм, не может быть больше 90 м.
Работы по опрессовке
После завершения укладки трубопровода, гребня и подключения нагревательного контура, систему проверяют на герметичность и прочность. Для этого теплоноситель подают под давлением, которое должно быть чуть больше рабочего. Снизить его можно самое большее на 0,02 Мпа, с условием что температура теплоносителя остается неизменной. Минимальный срок опрессовки – сутки.
Бетонная заливка
Полученную конструкцию заливают стяжкой с добавлением пластификатора , толщина которой изменяется от нескольких сантиметров до 15. Бетон заливают на нагретые трубы, пока они не успели сократиться. В противном случае при нагревании трубы прорвут бетон.
Систему включают после окончательного отвердения стяжки и, постепенно повышая температуру, доводят ее до максимальных значений, примерно на третьи сутки. В заключение укладывается финишное покрытие.
Стоит ли устанавливать теплый пол как основное отопление в доме? Да, но только в том случае, если он имеет хорошую теплоизоляцию. Если же тепловые потери будут больше, чем энергия, вырабатываемая нагревательными элементами – система не будет выполнять своих функций. Поэтому необходимо очень внимательно отнестись к стадиям расчета и подбора комплектующих. Именно от них будут засвистеть параметры отопления.
Как вам статья?
Мне нравитсяНе нравится
Подключение фанкойла
Фанкойл является сложной климатической техникой, поэтому при его выборе обязательно следует производить специальные расчеты, справиться с которыми сможет только опытный инженер-теплотехник. Если схема разводки подобрана правильно и детально проработана, то при монтаже устройств не возникнет непредвиденных проблем. При этом доверять установку такой техники следует только профессионалам.
В связи с тем, что система чиллер-фанкойл может работать как на обогрев, так и на охлаждение, существует две схемы подключения:
- Двухтрубная, при которой устройства летом работают в качестве охладителей, а зимой в качестве отопительного прибора. В такой системе присутствует один теплообменник, и в холодное время года вода в него поступает теплоноситель от стороннего нагревателя, например котла, а в теплое — от чиллера. Такая система позволит либо охлаждать все помещения в здании, либо обогревать.li>
- Четырехтрубная. Такая система монтируется по аналогичной схеме, что и двухтрубная, но имеет 2 независимых контура, каждый из которых работает в своем режиме (обогрев или охлаждение). В этом случае чиллер подготавливает хладоноситель и через гидромодуль (насосная группа) раздает его до каждого из фанкойлов. Котел или другой прибор готовит теплоноситель и подает его к каждому вентиляторному доводчику (фанкойлу) в свой «теплый» теплообменник. В итоге, в каждом отдельно взятом помещении, все пользующиеся могут создать свой персональный температурный режим, включив фанкойл на обогрев или охлаждение. Данная система является более универсальной и подходит для постоянной и комфортной эксплуатации.
Схема обвязки фанкойлов проектируется на этапе выбора оборудования. При этом необходимо учитывать теплоизбыток каждого помещения в летнее время и недостаток тепла зимой. Следует помнить, что к чиллеру можно подключать неограниченное число фанкойлов, однако каждый из них должен быть удален от центра не более, чем на 600 метров. Мощность приборов определяется потребностями пользователей и особенностями здания.
Существуют фанкойлы, которые устанавливаются:
- в фальш-потолок (кассетные фанкойлы),
- за фальш-потолок, в стеновую нишу, тех.помещение (канальные) и раздают воздух через систему воздуховодов и вентиляционных решеток и диффузоров,
- на пол или стену (корпусные напольно-потолочные),
- на стену в помещении (настенные).
Большинство устройств рассчитаны только на двухтрубный или только на четырехтрубный способ подключения, поэтому определиться со способом монтажа следует до покупки оборудования. Определить, какая техника подходит в вашем случае, и как её стоит монтировать, может только специалист.
Дополнительная информация
Обогрев посредством теплых полов
Стоит заметить, схема отопления на сегодняшний день очень актуальна, достаточно востребована. Хотя широкое применение получила относительно недавно. Часто можно обойтись без радиаторов. Перед установкой необходимо определиться, оправдывает ли она себя. Поскольку отопительные котлы применяются довольно часто, рационально использовать метод обогрева посредством устройства теплого пола.
Данная схема – разводка труб, спрятанная под напольным покрытием. Комната прогревается за счет носителя тепла, распространяющегося по трубам. Они могут укладываться несколькими приемами, влияющими на эффективность работы системы при определенных условиях эксплуатации.
Монтаж теплого пола предполагает контуры трубопровода:
- конфигурация змейки (расположение зигзагом);
- конфигурация улиткой (такая укладка предполагает спиралевидное расположение труб).
Профессионалы в этом вопросе считают последнюю схему укладки, обеспечивающей оптимальный, высококачественный подогрев пола
При укладке труб важно соблюдать зазор между ними. Обычно его рассчитывают из соображений расчета мощности
Уменьшать зазор рекомендуется по мере приближения к окнам, повышать по достижении центра.
Прогревание зданий при схеме «теплый пол» предполагает разумное распределение температуры. Пол обогревается идентично по всей площади поверхности. Максимальное значение составляет 26°С, обеспечивая тем самым комфортное ощущение ногам. Под потолком градус значительно понижается, на уровне человеческого роста достигает примерно 22°С.
Коммуникации расположены под чистовым покрытием пола, а потому дизайнерам не придется ломать голову над оформлением интерьера.
Теплый пол выигрышный вариант в вопросах экономии расхода энергоресурсов, вследствие чего можно уберечь от финансовых растрат бюджет. В большинстве случаев, если теплопотери дома не велики, можно обойтись без установки батарей отопления.
Вопросы и ответы Что такое фанкойл: устройство и принцип работы
Предоставляем комплекс услуг «Под Ключ». У нас можно купить кондиционер, бойлер, обратный осмос, электрокотел, рекуператор, вытяжной вентилятор, антипотоп и многое другое с установкой в Киеве или оперативной доставкой по Украине.
Фанкойлы — это популярная климатическая техника, у которой много преимуществ. Мы постарались собрать всю информацию, которая поможет вам разобраться, что такое фанкойл, почему система «чиллер-фанкойл» пользуется сегодня большой популярностью, и дать ответы на наиболее важные вопросы, связанные с функционированием фанкойла и его приобретением.
Что такое фанкойл
Фанкойлы — это внутренние блоки системы промышленного кондиционирования «чиллер-фанкойл». Ее принцип прост: холодильная машина (чиллер) по трубам передает в теплообменник фанкойла охлажденную воду, а вентилятор фанкойла создает воздушный поток, который переносит прохладу от воды в помещение.
Система «чиллер-фанкойл» способна работать и на обогрев воздуха, причем фанкойлы могут одновременно кондиционировать одни помещения и обогревать другие. Нужная температура задается с пульта дистанционного управления (ПДУ).
Любопытная история связана с альтернативным названием фанкойла — «вентиляторный доводчик». По ГОСТу от 1976 года одна из задач фанкойлов — смешивать свежий и рециркуляционный воздух. Именно процесс «доведения» воздуха и отражен в названии «вентиляторный доводчик». На деле фанкойлы почти всегда применяются отдельно от приточной системы вентиляции, хотя функция «доводить» воздух до нужной температуры осталась.
Схема фанкойла, устройство фанкойла
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
| Другие публикации TopClimat.ru по теме | |
 | Какие бывают кондиционеры |
 | Выбор чиллера: советы профессионала |
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фанкойлов позволяет использовать одни вентиляторные доводчики на обогрев, а другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, выше и цена фанкойлов четырехтрубных.
Источником холода в системе является промышленный чиллер — большая холодильная машина, которая стоит на крыше, чердаке или в специально отведенном помещении. Рядом с чиллером расположена насосная группа, нагнетающая при заданном напоре жидкость-хладоноситель в систему кондиционирования с фанкойлами.
Преимущества фанкойла
1. Масштабируемость. Своей популярностью системы «чиллер-фанкойл» в Москве и других регионах России обязаны тем, что способны постепенно наращивать количество потребителей. Это позволяет вводить объект в эксплуатацию постепенно.
2. Независимость. Система «чиллер-фанкойл» обеспечивает свободное регулирование температуры одновременно в большом количестве помещений. Например, четырехтрубные фанкойлы в помещениях на солнечной стороне здания могут работать на кондиционирование, а вентиляторные доводчики на теневой стороне — в режиме обогрева.
3. Универсальность. Расстояние между элементами системы кондиционирования (чиллером и фанкойлами) не ограничено, а в разводке коммуникаций применяют обыкновенные газо-водопроводные трубы с теплоизоляцией. Больше того, реально «связать» несколько чиллеров на объекте в одну автоматическую систему, которой можно управлять с одного пульта.
Как выбрать фанкойл
Сфера применения фанкойлов необычайно широка. Они могут устанавливаться в офисах, общественных учреждениях, гостиницах, промышленных помещениях, использоваться для кондиционирования кафе, ресторанов.
Фанкойлы классифицируются по многим параметрам вроде мощности, размеров, схемы подключения и т.д. К основным характеристикам фан койлов относится холодопроизводительность и объем воздушного потока. Важен также тип фанкойла: настенный, кассетный, канальный, напольный или потолочный.
Чем отличается фанкойл от кондиционера
Главное отличие между этими двумя климатическими устройствами заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.
- Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
- Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
- В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
- Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
- Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.
- Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождает фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
- Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
- Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
- Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.
Довольно часто в последнее время ответ на вопрос, что выбрать фанкойл или кондиционер, делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.
Что это такое
Разберемся подробнее, что такое фанкойл. Это кондиционирующий прибор, который охлаждает или обогревает помещение до заданной температуры. Такие устройства, как правило, устанавливают в частных домах и офисах, то есть в больших и средних помещениях, где для каждой комнаты выставляется индивидуальный температурный режим. При монтаже такого оборудования (сборке узла обвязки) учитывают толщину наружных стен, их утепление, величину оконных и дверных проемов и, конечно же, конфигурацию каждой комнаты, где будет устанавливаться один из приборов. Учет всех инженерных деталей позволяет правильно рассчитать температуру, которую устанавливают для каждого теплообменного агрегата.
Возвращаясь к вопросу о том, что такое фанкойл, можно назвать его климатическим оборудованием, которое обеспечивает циркуляцию воздуха в здании в целом и в отдельно взятой комнате. Каждый из теплообменников не может быть автономным прибором – это часть кондиционирующей системы, где любой агрегат (в отдельной комнате) имеет индивидуальные настройки. Рабочий процесс осуществляется при помощи теплообменного узла и вентилятора, которые встроены внутрь каждой единицы. Система полностью заменяет собой все виды отопления и охлаждения помещений, то есть, обогревает их зимой и освежает в жаркий период.
Итак, фанкойл – что это? Это система приборов, связанных между собой, которые по принципу функционирования очень похожи на работу кондиционера в split system. Но это только принцип – для фанкойлов в качестве теплоносителя либо охлаждающей жидкости используется вода или антифриз, тогда как для кондиционеров применяют фреон, который бесполезен при минусовых температурах на улице. Именно вода или антифриз, которые служат для обогрева или охлаждения, позволяют использовать фанкойл круглый год, вне зависимости от погодных условий – система полностью заменяет все отопление и кондиционирование воздуха в помещении.
Для охлаждения воздуха на крыше здания или в каком-то подсобном техническом помещении устанавливают chiller. Это простое холодильное оборудование, отвечающее за температуру хладоносителя и при монтаже мощных насосов расстояние между холодильником и теплообменником неограниченно, то есть систему можно монтировать в здании любой величины. В холодное время года система переключается на подогрев теплоносителя – в работу вступает котел отопления.
Чтобы лучше понять, что такое фанкойлы и как они работают, вовсе необязательно проходить какой-то сложный курс образования. Для кондиционирования помещений хладоноситель транспортируется по двухтрубному контуру. Но бывают ситуации, когда воздух в одной из комнат нужно подогреть, а в другой – остудить. В таком случае подключается многозональная система (multi-zone system) для разделения холодной и горячей жидкости по разным каналам. При таких потребностях монтируют двухконтурные теплообменники, где две трубы предназначены для холодной, а две для горячей воды (подача-обратка) и функционировать они могут одновременно.
В целом устройство фанкойла состоит из двух важных узлов – радиатора и вентилятора, работой которых управляет контроллер, в свою очередь получающий импульс от температурного датчика. По теплообменнику на фанкойле циркулирует холодная или подогретая вода, которая соответственно проходит через холодильную установку или котел. Естественно, воздух вокруг этого узла охлаждается или нагревается и вентилятор выталкивает эту массу в помещение, а свободное пространство произвольно заполняется воздухом с комнаты или с улицы для повторения цикла.
Особенности отопления фанкойлами
Неэффективность традиционных видов отопления заставляет искать новые способы обогрева помещений. Современные технологии позволили использовать в качестве отопительных приборов такие климатические устройства как фанкойлы
Являясь важной частью систем центрального кондиционирования, они способны работать не только на охлаждение. При подключении к автономному котлу или тепловому насосу они полностью могут заменить устаревшее радиаторное оборудование и сделать процесс получения тепла более качественным и гибким в управлении
Преимущества отопления фанкойлами
В больших офисных, торговых, административных и промышленных зданиях, имеющих водяное отопление, такие вентиляторные доводчики, установленные вместо привычных батарей, позволяют в 6-7 раз увеличить тепловую мощность:
прогрев помещения происходит гораздо быстрее;
можно использовать теплоноситель более низкой температуры;
достигается существенная экономия энергозатрат, что особенно важно для помещений большой площади и высоты;
становится возможным устанавливать температуру нагрева для каждой комнаты;
при необходимости можно охлаждать воздух в одной части помещения и отапливать остальные комнаты;
не нужно вести монтажные работы по установке радиаторов;
даже наиболее простая двухтрубная система позволяет кондиционировать воздух летом и производить эффективное отопление зимой;
возможность гибкого регулирования температурных параметров благодаря использованию современной автоматики управления.
Принцип работы фанкойла на обогрев
В системах центрального кондиционирования зданий наличие водяного контура дает возможность получать не только охлажденный, но и подогретый до определенной температуры теплоноситель. В качестве генератора тепла здесь выступает холодильная машина – чиллер, работающая в режиме теплового насоса. Вода, имеющая температуру 35-55°C, по трубам поступает на теплообменник фанкойла и нагревает воздух, поступающий туда же посредством вентилятора. С помощью жалюзи под определенным напором воздушная струя подается в отапливаемое помещение.
В отличие от обычных батарей монтаж фанкойлов позволяет гораздо быстрее прогревать комнату, т.к. в основе такого обогрева лежит принцип не естественной, а принудительной конвекции. Для контроля микроклимата используются термостаты, которые отключают подачу горячей воды при достижении определенных температурных параметров, после чего автоматически включается энергосберегающий режим.
Системы «чиллер-фанкойл» могут быть двухтрубные (работают либо на охлаждение, либо на обогрев) и четырехтрубные (одновременно выполняют обе функции). Для перехода на отопление в зимний период или межсезонье в двухтрубных системах предусматривается реверсивный клапан. Чтобы можно было быстро менять температурные показатели, дополнительно устанавливаются баки-аккумуляторы.
Особенности отопления фанкойлами
Применение фанкойлов целесообразно там, где применение традиционного отопительного оборудования слишком затратно и малоэффективно. Радиаторы в таких случаях не обеспечивают нужной степени обогрева и большое количество энергии расходуется впустую. Там, где при проектировании уже предусмотрено центральное кондиционирование и проложены коммуникации, нужно просто установить фанкойл с нужными характеристиками в каждом отдельном помещении.
Наиболее распространенная схема в многоквартирных домах – это фанкойл, подключенный к чиллеру с функцией теплового насоса. В ней режим охлаждения/нагрева воздуха можно легко переключать по мере изменения задач. Даже при отсутствии чиллера, подключение фанкойлов к центральному отоплению увеличит его эффективность за счет применения вентиляторов для более быстрой раздачи нагретого воздуха. В коттеджах и частных домах применяется несколько другая схема подключения, в которой роль теплогенератора выполняет газовый или работающий на других видах топлива отопительный котел.
Решение купить фанкойлы – это более современный способ решения задач обогрева помещений любого назначения, который позволит вместо установки двух дорогостоящих микроклиматических систем (водяного отопления и кондиционирования) получить одну универсальную, гораздо более простую и функциональную.
Сказки и опровержения
В этой части статьи мы собрали наиболее распространенные мифы про фанкойлы. К сожалению, не все могут распознать, где правда, а где ложь. И этим пользуются нечестные на руку продавцы такого оборудования.
Для работы фанкойла нужен чиллер
Принцип работы фанкойла заключается в том, что тепло- и холодоноситель циркулируют по замкнутому контуру. Нет разницы, откуда получать тепло, или куда отдавать его. Главное – обмен тепловой энергией. Фанкойл может быть сопряжен с любой системой, поднимающей или понижающей температуру жидкости.
Чиллер – это кондиционер
Еще одно заблуждение, которое пошло в массы. Если вы разбираетесь в климатической технике, то знаете, что такое чиллер. Но для всех остальных процитируем:
Если бы написавший это хоть немного разбирался в климатической технике, то знал бы следующее:
- Чиллер не осуществляет передачу или отбор тепла у прибора конечного потребления (внутреннего блока);
- У чиллера есть теплообменник, за счет которого передается или отбирается тепловая энергия от теплоносителя;
- Чиллер не может функционировать отдельно от других климатических систем, таких как фанкойлы, канальные внутренние блоки и т.д.
Минутка юмора…
Если вы хоть что-то понимаете в том, как работает климатическая техника, то это может вас заинтересовать. Как думаете, мог ли специалист писать такие статьи?
К вашему сведению, в абсорбционных чиллерах (АБХМ) давление пониженное. Таков их принцип работы – при низком давлении понижается температура испарения и конденсации.
А теперь – реальность
Фанкойл не сможет заменить внутренний блок кондиционера. У него другое внутреннее устройство. Для его работы используется холодо- и теплоносители, которые не находятся под большим давлением.
Для полноценной работы фанкойлу недостаточно внешнего блока, как у кондиционера. Должен быть теплообменник, в котором происходит передача тепла от одной среды в другую. Поэтому чаще всего используют связку чиллер-фанкойл.
Виды антифризов
В зависимости от того, какое вещество добавлено к дистиллированной воде, меняются технические свойства антифриза.
- Глицерин в виде добавки очень хорошо себя проявляет, он не токсичный и отлично растворим, что дает возможность его продолжительно применять в системе, не страшась возникновения осадков.
- Антифриз на этиленгликолевой основе считается самым дешевым и ядовитым. Второй показатель касается его употребления внутрь, когда он может привести человека к летальному исходу. Если с ним бережно обращаться и проверять систему на целость, то он не причинит ущерба и будет долго служить в середине радиаторов из алюминия.
- Пропиленгликоль – это лучшее добавление к дистиллированной воде во время изготовления антифриза. Он не токсичный, не даёт осадков и его единственный минус – это слишком большая стоимость.
Так как антифризы на этиленгликолевой основе пользуются высокой популярностью благодаря их стоимости, перед тем как приобретать это средство, следует проверять его на совместимость с системой теплопроводов. Аналогичный носитель применяется только в независимых системах с одноконтурником, так же как и при попадании в воду, он может вызвать серьезные отравления аж до летального исхода.
Антифриз с этиленгликолем нельзя использовать в открытых системах отопления. В случае испарений вред может быть таким же неисправимым.
С другой стороны, тепловые носители, в которые входит пропиленгликоль или глицерин абсолютно безопасны, и могут применяться во всех разновидностях отопительных индивидуальных систем.
Фанкойлы: какие они
В фэнкойлы являются фанкойлы , или терминалы , принадлежащие к отопления и кондиционирования воздуха установок.
Аппарат состоит из металлического кожуха с двумя змеевиками теплообмена, вентилятора, воздушного фильтра, небольшого резервуара для сбора конденсата, внешних подключений к сетям горячего водоснабжения, крышки для скрытия конструкция, электрические и гидравлические соединения, запорная арматура.
Как они работают
Faincoil забирает воздух из помещения и фильтрует его , сохраняя любые примеси.
Проходя через теплообменник вода / воздух, воздух поглощает или отдает тепло в зависимости от заданной функции (нагрев / охлаждение).
Затем он распределяется в комнату через электрический вентилятор в соответствии с заданной температурой.
Когда фанкойл работает в режиме обогрева, тепло отбирается, а когда используется для охлаждения, оно выделяется.
Модели
На рынке представлены фанкойлы двух типов.

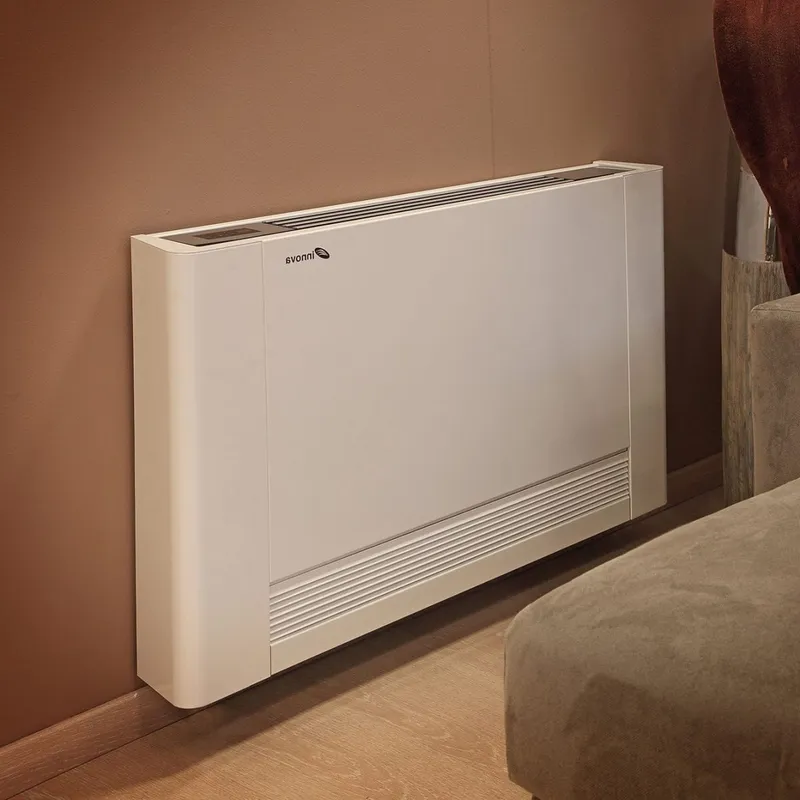

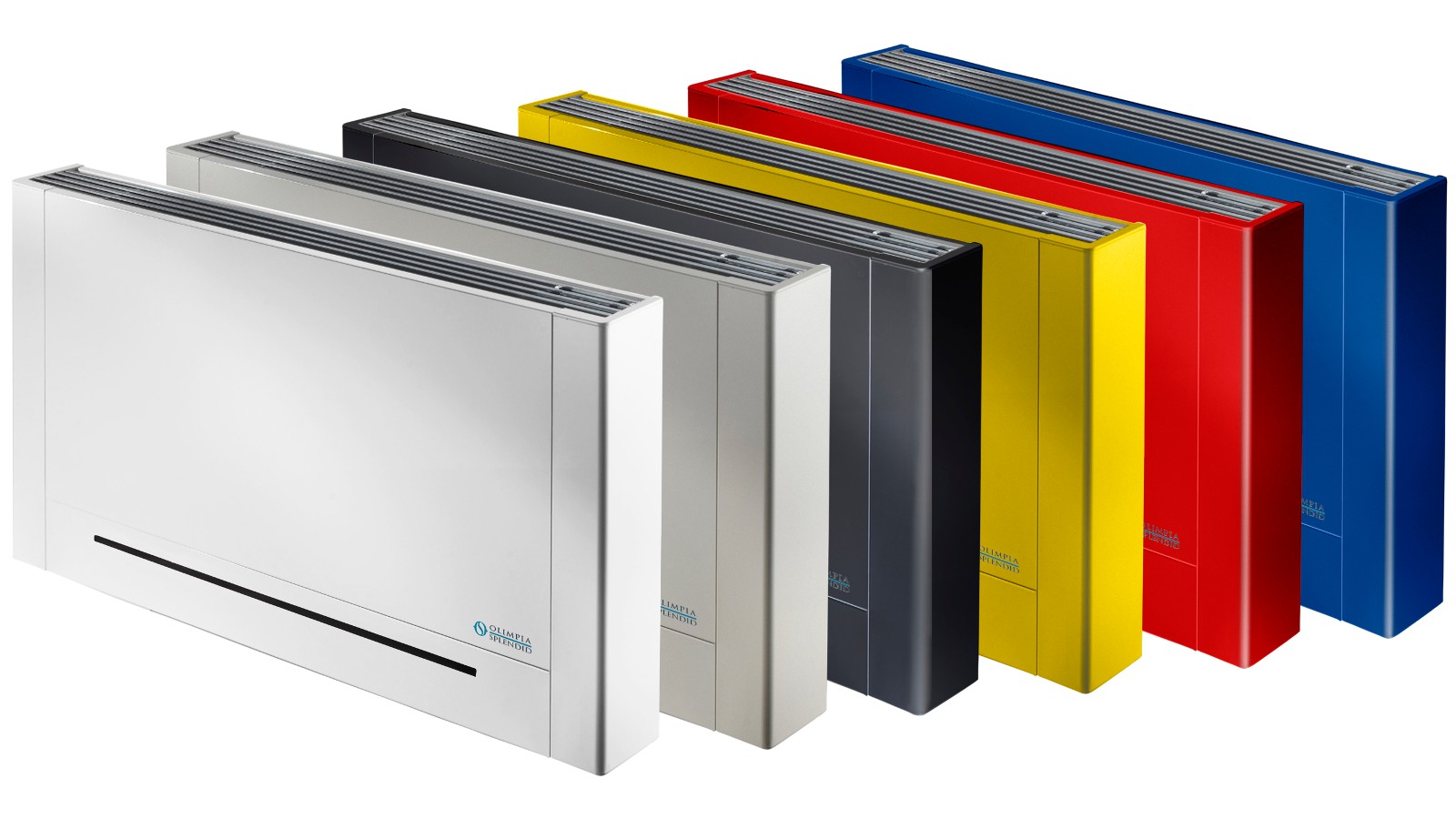

- Настенные фанкойлы : они расположены, как классические радиаторы, с алюминиевым нагревательным сердечником внутри, чтобы за короткое время достичь желаемого климата. С помощью пульта дистанционного управления также можно запрограммировать подходящую температуру.
- Потолочные фанкойлы : они встроены в подвесной потолок, поэтому не видны. Регулировка расхода воздуха осуществляется с помощью настенного регулятора или пульта дистанционного управления.
Виды внутренних блоков
По типу подключения к гидравлическому контуру фанкойл для отопления частного дома бывает двух видов:
Варианты монтажа
Конструктивный вариант вентиляторного доводчика выбирается в зависимости от требований к размещению:
Кассетный фанкойл устанавливается за навесным потолком

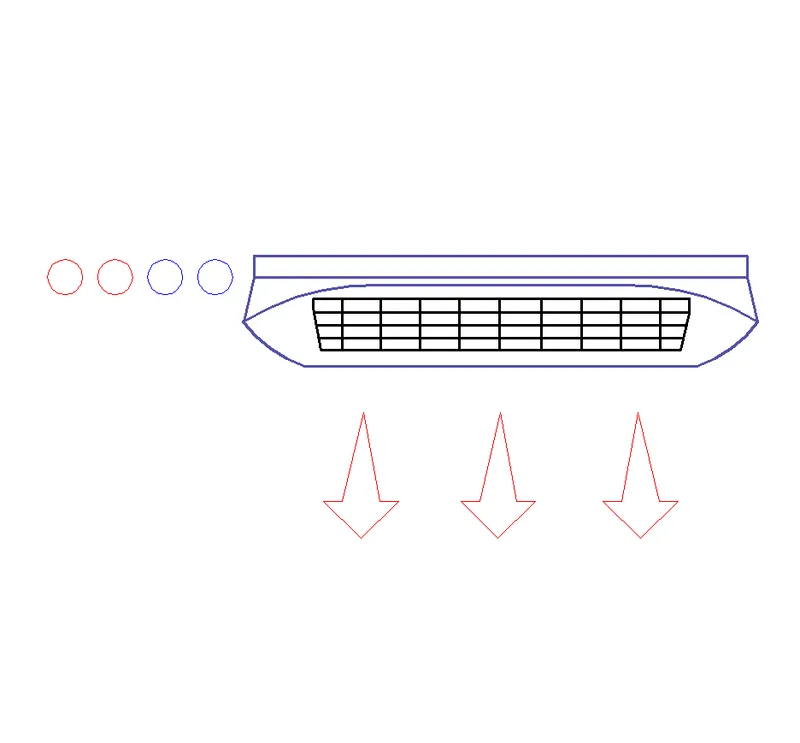

- Кассетные – блоки размещаются за подвесными потолками. В комнату направляется воздухораспределительная решетка. Приборы выпускаются двух и четырехтрубными. В их комплектацию входит поддон для сбора конденсата.

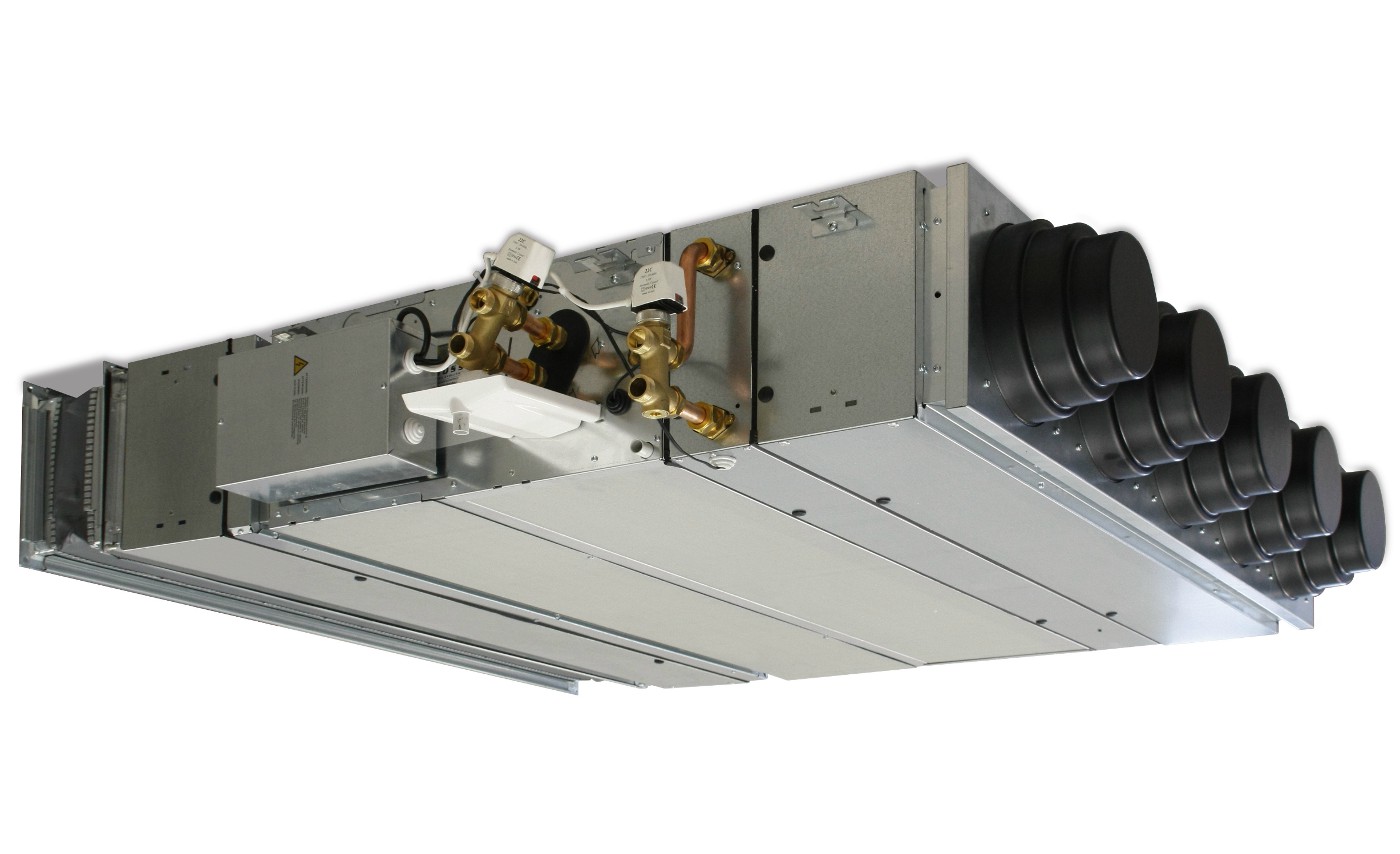

- Канальные – устройства предназначены для монтажа в вентиляционный воздуховод. Горизонтальные модели устанавливают за подвесным потолком, вертикальные – за фальшстеной. Мощные вентиляторы позволяют обслуживать несколько помещений. Блоки управляются дистанционным пультом.
- Настенные – консольный блок размещается открыто, что упрощает процесс монтажа. Устройство изготавливается с учетом декоративной привлекательности. Корпус внешне не отличается от внутреннего блока сплит-системы. Работает в двух режимах: охлаждение и обогрев. Устройство комплектуется дистанционным пультом управления. При установке над окном создает тепловую завесу, исключающую появление сквозняка.
- Напольные – оборудование устанавливается на полу или в нижней части стены. Блоки заменяют радиаторы. Нагреваемый или охлажденный воздух направляется вверх. Комплектуются двух или четырехтрубным теплообменником. Возможен вариант горизонтального монтажа под потолком. Модели имеют встроенное и выносное управление.
Минусом системы является повешенный уровень шума, создаваемый вентилятором.
