Основные виды и параметры
При выведении конденсата из внешнего блока, казалось бы, чего проще, вывести трубку наружу и пусть он стекает. Но это запрещено правилами СНиП.
Традиционный сифон находится под всякой раковиной, установленной на кухне и в ванной квартиры. Разумеется, его допускается применять и для отвода дренажного конденсата из кондиционера в канализационную систему.
Сифон для дренажа кондиционера
Однако это не совсем удобно, так как изделие чересчур большое и занимает много пространства в помещении. В связи с этим изготовители таких устройств стали уменьшать их размеры, благодаря чему возникли новые виды приспособлений.

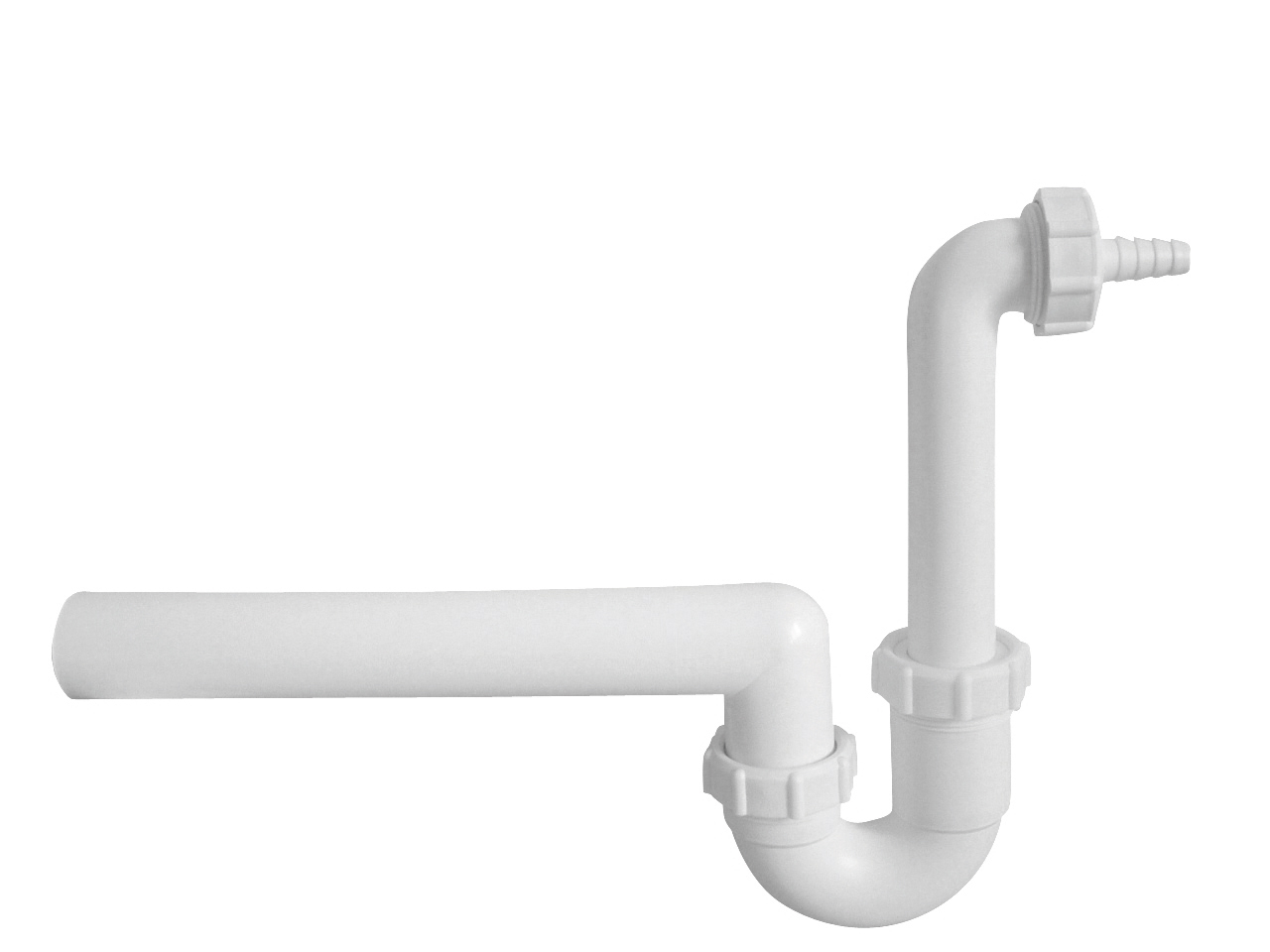

Традиционный сифон. Он имеет U-образную конфигурацию, при этом изгиб, соединяющий входящий и выпускной патрубок выступает в качестве гидрозатвора. Устройство простое в монтаже и уходе, но у него есть два недостатка:
- Жидкость в колене, если пользоваться периодически кондиционером, может просто испариться. Тогда в комнату будут проникать неприятные запахи.
- Сифон занимает большое пространство. Из-за этого его приходится скрывать в нишах стены, специально для этого сделанных. А затем закрывать декорированными панелями.
Сифон с шаровым клапаном. Такой гидрозатвор надежно предотвращает от проникновения зловонных запахов. Он устанавливается как снаружи, так и внутри стены.
Сифон для кондиционера Vecam HL138. Этот сифон для климатического оборудования с запахозапирающим устройством представляет собой корпус в виде короба. Такое изделие предназначено для установки в нишу стены. Обладает запасной кассетой, которая используется на замену загрязнившегося сегмента. Корпус сделан из прозрачного пластика, что дает возможность наблюдать за состоянием гидрозатвора.
Сухой сифон (Tun5 cl). Такие устройства применяются в случаях, когда нет свободного места для установки обычных гидрозатворов. Перекрывает выход неприятных запахов благодаря сжатой резиновой груше внутри сифона. При движении жидкости, она раздувается, а затем снова смыкается. Такие устройства применяются с прямым или угловым фитингом.
По способу слива конденсата сифон для кондиционера с гидрозатвором бывает с вертикальным и горизонтальным размещением.
Чистка дренажа
Глупо думать, что дренажную систему не нужно чистить. Казалось бы, конденсат не скапливается, а выводится в канализацию или улицу. Что там чистить? Но это в корне неверно. Если своевременно не удалять скопления грязи, внутренний блок и трубки могут засориться. Дренажная ванночка и трубки чистятся по отдельности. Нужно знать, где находится тот или иной элемент, чтобы избежать ошибок.
Для чистки дренажной системы сначала находят поддон, сняв внизу кондиционера специальные крепления. После того как поддон найден, от него отсоединяется дренажная трубка. При отводе системы на улицу в свободный конец проталкивают кабель и прочищают систему.
При отводе дренажа в канализацию сначала прочищают сифон. Его отсоединяют и промывают под краном. Из поддона выливается скопившаяся вода, далее он моется с помощью антисептика или средства для мытья посуды. Для удобства чистки дренажа можно применять обычную спринцовку максимального размера.
Конечно, такой способ может вызвать жаркие споры.
Он тоже имеет минусы, но несущественные:
| Минусы | Плюсы |
|---|---|
| Способ установки слишком нестандартный, его применяют очень редко. | Способ предусматривает отсутствие необходимости сверлить штробы в стене или демонтировать кондиционеры. Дренажная трубка находится в самом баке. |
| Монтажники, как правило, практикуют слив конденсата напрямую в канализацию, а не в накопительный бак. | Перерасход воды практически исключен, так как конденсата капает намного меньше. |
| В случае переполненности бака может лишь произойти перелив воды, которая стечет в унитаз. | |
| Конденсат абсолютно безопасен. По сути это дистиллированная вода, а не щелочь или кислота. |
Некоторые каналы рассказывают о действенных лайфхаках: как, например, отвести конденсат без дренажной помпы (канал Дмитрия Коржова).
Другие советуют, как правильно монтировать дренажную систему в канализацию и устанавливать трассу кондиционера (канал «Ремонт квартир в Одессе»).
Нормативы, регулирующие порядок дренажа кондиционеров
Существуют
нормы СНиП и СанПиН,
запрещающие сброс конденсата на улицу через отверстие в наружной стене. Этот
вариант вывода влаги дает массу отрицательных последствий:
- разрушение несущих конструкций здания;
- распространение болезнетворных бактерий;
- загрязнение фасада здания и окон, расположенных поблизости от точки слива.
Дополнительным фактором
становится звук падающих капель, отвлекающий от дел и мешающий соседям отдыхать
в ночное время.
Рекомендованным вариантом
удаления является слив
конденсата из кондиционера в канализацию. Этот способ позволяет избежать
всех нежелательных последствий оседания влаги на испарителе кондиционера.
Существует еще один запрет
действующих нормативов. Он относится к выводу образовавшейся влаги в ливневую канализацию. Причина такого
ограничения заключается в нестабильности работы ливневки — во время
сильного дождя в ней создается значительное давление. Из-за него вода может
подниматься по трубкам и вывести из строя кондиционер. Кроме того, ливневые
стоки могут попасть в жилые помещения.
Нередко встречаются утверждения о
принятии закона,
запрещающего выводить слив сплит-систем на улицу и предписывающего вывод дренажа кондиционера в
канализацию. Однако, найти его оказалось невозможно. Представляется, что
решение вопроса на таком уровне является избыточной мерой. Вполне достаточно
действующих СНиП, СанПиН и собственного понимания необходимости соблюдать эти
нормативы.
Виды и их характеристики
Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.
Сифон с гидрозатвором
Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.
При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.
Сифон с гидрозатвором, оснащённый запахозапирающим клапаном
Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

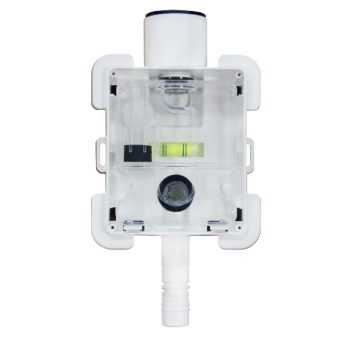

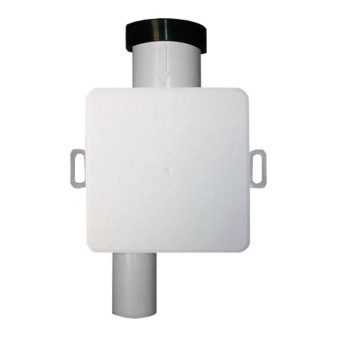

Сифон для скрытого монтажа
Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.

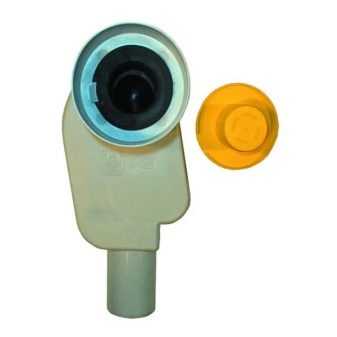

Сухой сифон для систем вентиляции и кондиционирования
Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.
Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.
По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.
В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.
Течет из наружного блока кондиционера
У длительно включенного кондиционера на некоторых частях наружного блока может собираться конденсат. Так как никакой дренажной системы снаружи не предусмотрено, просто капает вода из кондиционера. Это не опасно для оборудования. Даже если под блоком собирается небольшая лужица – можно не беспокоиться.
Но следует внимательно присмотреться к вентилю. Если он обмерзает и из блока кондиционера капает вода, проблема в нехватке фреона. Необходимо дозаправить кондиционер хладагентом. Легкий налет инея не должен беспокоить хозяев, а вот если вентиль покрылся коркой льда – нужно выключить оборудование и вызвать мастера.
ОБЩИЕ ПРИЧИНЫ ЗАСОРЕНИЯ ДРЕНАЖНЫХ СИСТЕМ
Есть и другие причины, по которым конденсат может поступать внутрь помещения, а не вовне. Данные причины характерны для сплит-систем любого типа:
- Если в системе понижается количество хладагента, то температура испарителя также понижается и на нем может намерзать лед. Тогда вода не сможет поступать в поддон, а будет стекать на вентилятор и с него – на пол. Также данная проблема может возникнуть не только по причине недостатка фреона, но и при сильном загрязнении испарителя или фильтров.
- Если в вашей сплит-системе не установлен регулятор давления, то при снижении температуры на улице может упасть давление в системе. Соответственно снизится температура и в испарителе. И произойти это может даже при достаточном количестве фреона. Как правило, регулятор давления – это неотъемлемая часть всех кондиционеров, предназначенных для круглогодичной работы.
- Самая банальная причина – замерзание выхода дренажной трубки. Это может произойти, если использовать кондиционер для охлаждения в зимний период. При этом конденсат должен выводиться наружу. Если температура на улице упадет ниже нуля, то отверстие трубки непременно замерзнет, закупорив выход для воды. Однако нужно помнить, что прежде, чем чистить дренажную трубку, необходимо промыть дренажный поддон и другие элементы дренажной системы кондиционера.
Сливаем фреон
Просто так фреон из кондиционера не сливают. Эту процедуру производят в исключительных случаях. Хладагенты, которые используются в бытовой технике, являются исключительно устойчивыми соединениями. Они инертны практически ко всем веществам (металлам, полимерам и т.п.).
В России пока чаще других используется фреон R-22, который способен вступать в реакцию с озоном, но в скором времени и он уйдет в историю. Его аналог по физико-химическим свойствам R-407А, не влияющий на озоновый слой атмосферы, уже фактически заменен хладагентом R-410А, который используют все ведущие производители климатической техники. Поэтому для слива кондиционера, связанного с фреоном остается единственная причина – ремонт сплит-системы.
Если ремонт кондиционера производится вследствие серьезных механических поломок, когда в охлаждающий контур попадают загрязнители в виде частиц металла, посторонних жидкостей и т.п., тогда полный слив и очистка хладагента становятся обязательным этапом ремонтных работ.
Лучше всего для этого использовать автоматические заправочные станции, которые выполняют весь технологический цикл, включая слив фреона из кондиционера, его очистку и обратную заправку агрегата. Такое оборудование дорого стоит, зато позволяет выполнить всю работу по месту установки кондиционера.
Другие способы замены фреона не позволят использовать остаток хладагента, а значит, обойдутся потребителю несколько дороже
Процедура дозаправки сплит-системы не требует слива фреона, за исключением случаев, когда агрегат заправлен хладагентом R-407А. При сливе фреона следует соблюдать определенные меры предосторожности, поскольку при всей своей инертности хладагенты этого типа способны разлагаться при высоких температурах (270 градусов и выше)
В результате образуются высокотоксичные и смертельно опасные соединения, например фтористый водород или «фосген» – боевое ОВ. Поэтому открытый огонь или раскаленные предметы во время слива фреона находятся под полным запретом.
Дренажные трубки для слива конденсата
Конденсат по дренажным трубкам отводится от кондиционера. Трубы, применяемые в организации вывода конденсата из кондиционера, могут изготавливаться из поливинилхлорида или полиэтилена. Изделия из этих материалов имеют высокую прочность и не поддаются воздействию воды.
Производители кондиционеров комплектуют свой товар трубками двух типов — гофрированными и гладкими. Последние встречаются только в бюджетных моделях кондиционеров и не могут быть установлены без специальных фитингов.
Использовать гладкие трубы для организации дренажного трубопровода можно, но только если кондиционер расположен близко к канализации. Если же место подключения к канализации находится далеко, то монтаж будет сильно усложнен из-за применения фитингов.
При использовании слишком короткой дренажной трубки вы будете слышать свист ветра, что особенно актуально для жителей многоэтажек. Зимой из внутреннего блока будет ощутимо веять холодом
Благодаря высокой гибкости гофрированных трубок при монтаже дренажного трубопровода фитинги не понадобятся. Дренажный трубопровод из полимерной гофры для отвода конденсата от наружного и внутреннего блока можно изгибать под любым углом. Процесс устройства такого трубопровода не отнимет у вас много сил и времени.
Дрежаная система кондиционера – Холод Дома
29.05.2019
Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.
Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.
Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.
При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.
Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.
Ремонт кондиционеров: неисправность дренажной системы кондиционера
Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.
Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.
Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.
Ремонт кондиционеров: обледенение испарителя
Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.
В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.
Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.
Как почистить дренажную трубку кондиционера: засорение и очистка
Как почистить дренажную трубку кондиционера
Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.
Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.
В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.
Как правильно чистить дренажную систему кондиционера
Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы
Дренажная система, как ею пользоваться и как обслуживать
Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.
А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.
Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.
Как устроен сифон с разрывом
Согласно требованиям СНиП, на сливных гарнитурах раковин или моек предприятий общественного питания должна иметься воронка с разрывом струи для канализации. Наличие подобного элемента рекомендовано и для домашних (бытовых) раковин на кухне. Этот элемент не представляет сложности, однако, для его обустройства необходимо правильное понимание принципа действия.
Если в канализации возникает засор, стоки не могутвыводиться обычным образом. Уровень воды в трубах повышается, жидкостьвыводится в раковину. Если имеется сборка из нескольких моек, подключенных кодной общей трубе, стоки окажутся в каждой из них. На предприятияхобщественного питания каждая мойкапредназначена для выполнения отдельной задачи. В одной происходитпервичная очистка посуды, другая нужна для основной помывки, третья служит дляополаскивания чистых предметов. Везде используются собственные моющие идезинфицирующие средства. Подъем сточной воды вызовет смешивание жидкостей. Этосоздает опасность возникновения инфекционных заболеваний, и просто противоречитправилам санитарии. Из канализации в раковину могут проникать болезнетворныебактерии, что чревато возникновением кишечных инфекций и прочих проблем.
Воздушный разрыв в канализации предназначен дляисключения подобных ситуаций. Он позволяет исключить обратное попадание стоковв раковину. Для этого выпускная труба под раковиной разрезается, в нижней частиустанавливается приемная воронка.Между ней и точкой слива(верхней трубой) делается воздушный зазор не менее 20 мм (согласно требованиямСНиП, ГОСТ и санитарных нормативов).
Подключение моек к канализации с разрывом позволяетизбежать попадания стоков в раковины. При появлении засора, стоки поднимаютсяпо трубе, достигают приемной воронки, и выливаются на пол (чаще для этогоустанавливают специальный приемный бак). Воздушныйразрыв канализации исключает обратный ток воды в мойку, позволяетсохранить чистоту сантехники. Необходимо после приемной воронки устанавливатьгидрозатвор, чтобы исключить попадание в помещения канализационных газов. Этоважный момент, так как дурные запахи из моечных отделений кухни проникают в технологическиецеха кухни и обеденные залы. Бакразрыва струи канализации подключается к системе через собственныйгидрозатвор и обратный клапан, чтобы исключить его наполнение через сливнуюгарнитуру.
Обслуживание дренажа
Некоторые работы по очистке дренажа для отвода конденсата можно провести своими руками. Однако, рекомендуем выполнять эту работу с напарником, поскольку придется долго стоять на стремянке.
Инструкция по обслуживанию:

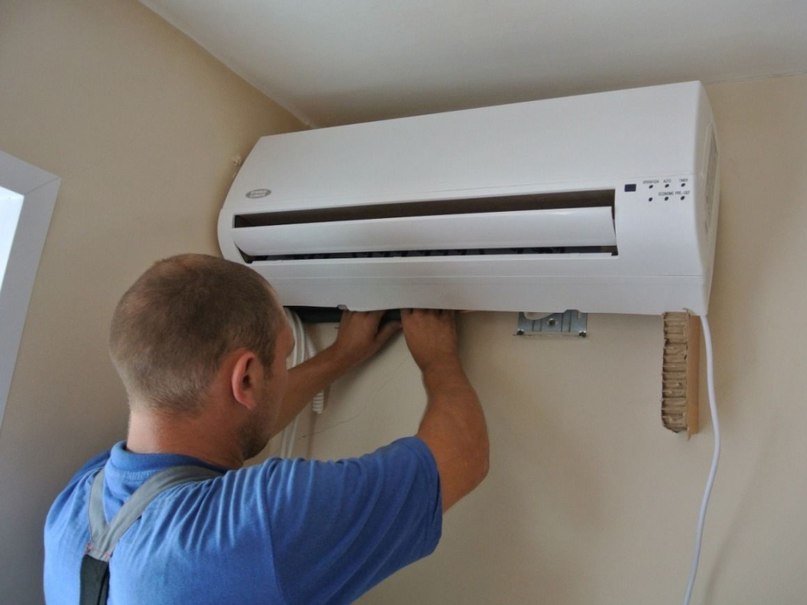

Найдите дренажный поддон. В некоторых моделях для этого достаточно открыть декоративную крышку, а в некоторых приходится отщелкивать крепления снизу блока и приподнимать аппарат;
Отсоедините дренажную трубку от поддона. Аккуратно извлеките ванночку из блока. Будьте осторожны: емкость может быть переполнена;
Если трубка выходит на улицу, возьмите толстый кабель и просуньте его в трубку, пока конец провода не выйдет снаружи. Так вы удалите из шланга насекомых и загрязнения. Если засоры не устраняются, возможно, понадобится замена дренажной трубки;
Если установлен слив кондиционера в канализацию, прочистите сифон. Большинство современных сифонов для слива конденсата оснащаются специальной дверцей, которую можно открыть и все почистить;
Опустошите дренажную ванночку и промойте ее. Если есть плесень или въевшиеся загрязнения, используйте специальные средства для очистки кондиционеров.
Отвод конденсата от кондиционера в канализацию: плюсы и минусы, материалы, монтаж
При работе кондиционера на агрегатах наружного и внешнего блока конденсируется вода, которая отводится через дренажные отверстия. Разберемся, как сделать отвод конденсата от кондиционера в канализацию.
Для кондиционера обязательно необходимо установить отвод конденсата.
Плюсы и минусы вариантов отведения конденсата
Существует 4 способа отведения образовавшейся воды:
- Вывод на улицу – дешево и просто, но стекающая вода при порывах ветра может попадать на стекла, стены и оборудование соседей. В некоторых городах есть официальный запрет на такой способ отведения конденсата.
- Вывод в бачок – более эстетичный вариант, требующий регулярного обслуживания.
- Отвод конденсата в канализацию самотеком. Наиболее предпочтительный вариант, имеющий существенное ограничение – самотеком конденсат отводится, если есть возможность проложить дренажные трубы с уклоном минимум в 2, а лучше – в 3 градуса.
- Принудительный слив конденсата из кондиционера в канализацию. Если расположение окон и дверей делает невозможным прокладку труб под нужным уклоном, применяют специальную помпу, которая отводит воду под давлением.
Рассмотрим особенности отведения воды в канализацию.
Применяемые материалы
Расположение кондиционеров и устройство насоса для отвода конденсата.
Подключение дренажа кондиционера к канализации может потребовать такие материалы:
- трубки из полипропилена для слива конденсата, с диаметром 20-25 мм;
- дренажные шланги – представляют собой гибкую гофрированную трубу с диаметром 16 или 20 мм;
- дренажный сифон – может быть заменен простым изгибанием шланга, образующим гидрозатвор;
- переходники;
- уплотнители;
- теплоизоляция – предотвращает на поверхности отводной трубы образование конденсата;
- хомут соединительный – исключает возможность протечек в месте соединения сливной трубы блока с дренажной трубой;
- крепежный хомут для труб – позволяет избежать деформации трубы, рекомендуется устанавливать через каждый метр;
- помпа – применяется при невозможности отведения конденсата самотеком.
Покупка материалов должна выполняться по расчетам, выполненным на основании схемы, по которой будет производиться отвод конденсата от кондиционера в бытовую канализацию.
Организация отвода конденсата кондиционера в канализацию
Правильное расположение труб для отвода конденсата.
Чтобы организовать отведение воды от внешнего блока, в стене необходимо просверлить отверстие. Это отверстие должно быть хорошо защищено от попадания влаги и ветра. При неправильной установке дренажных шлангов, влага с отводной трубы может подмывать отверстие с внешней стороны стены дома.
В стенах помещения делают штробы и укладывают в них трубы, по которым отводится конденсат от кондиционера в канализацию. При объединении в одну линию отводов от нескольких кондиционеров может потребоваться увеличение диаметра дренажных шлангов.
Дополнительную защиту обеспечивает изоляция трассы гофрированной трубой или виниловой лентой.

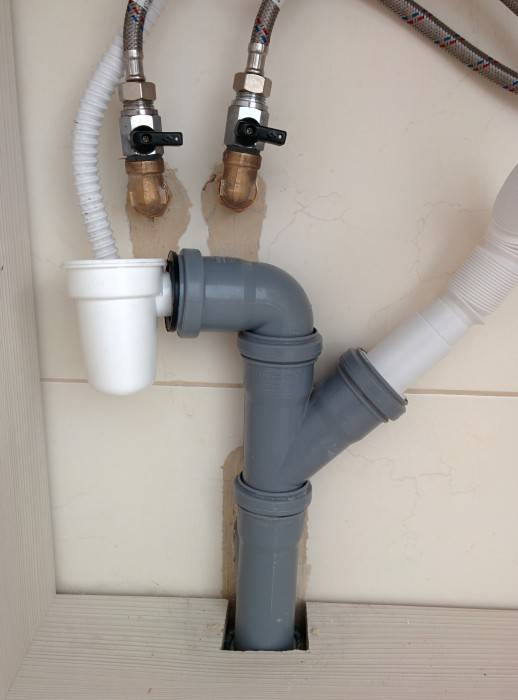

Вывод кондиционера в канализацию может выполняться в слив раковины или в трубу, ведущую к стояку. Использование гидрозатвора, созданного изгибанием шланга, не рекомендуется, если кондиционер работает нерегулярно. Вода в трубе будет пересыхать и не остановит распространение запахов канализации в квартиру. Рекомендуем не экономить и приобрести полноценный дренажный сифон с обратным клапаном.
Применение помп также имеет свои недостатки: создает дополнительные шумы, требует профилактического обслуживания, а иногда и аварийного ремонта помпы.
После подсоединения всех систем осуществляют пробный сброс воды в дренажные ванночки кондиционера. После проверки герметичности всех стыков приступают к заделке штроб.
Правильно организованный дренаж от кондиционеров в канализацию эффективно защитит от протекания, не допустит появления посторонних запахов в помещении, не требует частого и дорогостоящего обслуживания.
Предназначение
Сифон для сплит-системы представляет собой специальное устройство, соединяющее трубку вывода конденсата с канализационной системой. Главным назначением прибора является отвод влаги из кондиционера в сливные коммуникации и защита помещений от неприятного запаха нечистот. Более того, использование сифона обеспечивает эстетику наружной части зданий, предотвращая стекание воды на стены и тротуар. При этом вместе с эстетической составляющей присутствует и практическая.
Так, вода, капающая из отводящей трубки, образует лужи и излишне увлажняет отмостки домов. Это, в свою очередь, негативно отражается на фундаменте и со временем приводит к его разрушению. В зимний период кондиционеры, не оснащённые сифоном, рискуют выйти из строя из-за промерзания конденсата внутри дренажной трубки.
Распространенные поломки
Иногда при эксплуатации прибора появляются неисправности. Некоторые из них возникают при недосмотре или неправильной установке, другие обусловлены износом материалов или температурными условиями. Наиболее частая проблема — засорение поддона. Это происходит из-за скопления ила, содержащего грязь, влагу и пыль.
Другая поломка происходит из-за замерзания шланга в зимний период (если слив поставлен на улицу, а прибор — в режим обогрева). Не менее часты неисправные помпы, а также неправильный уклон шланга. Частой проблемой является обледенение испарителя (из-за снижения уровня фреона или поломки датчика давления).
Как выбрать сифон для слива конденсата из кондиционера
Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией. При выборе модели учитывается несколько критериев:
- Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
- Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
- Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
- Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
- Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.
Основные производители
Hutterer & Lechner
Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:
- HL 136.2 — сифон с гидрозатвором;
- HL 138 — встроенная система;

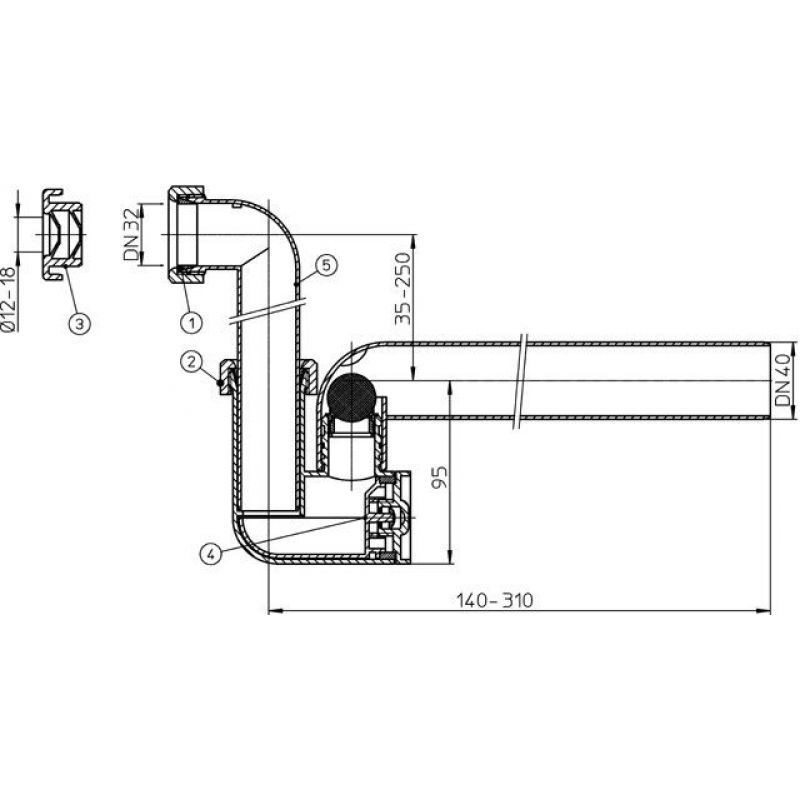

- HL 136 N — агрегат с водным затвором и шариковым запахозапирающим устройством.
Vecamo
Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.
McAlpine
Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже — 0,7-1.7 л/с.

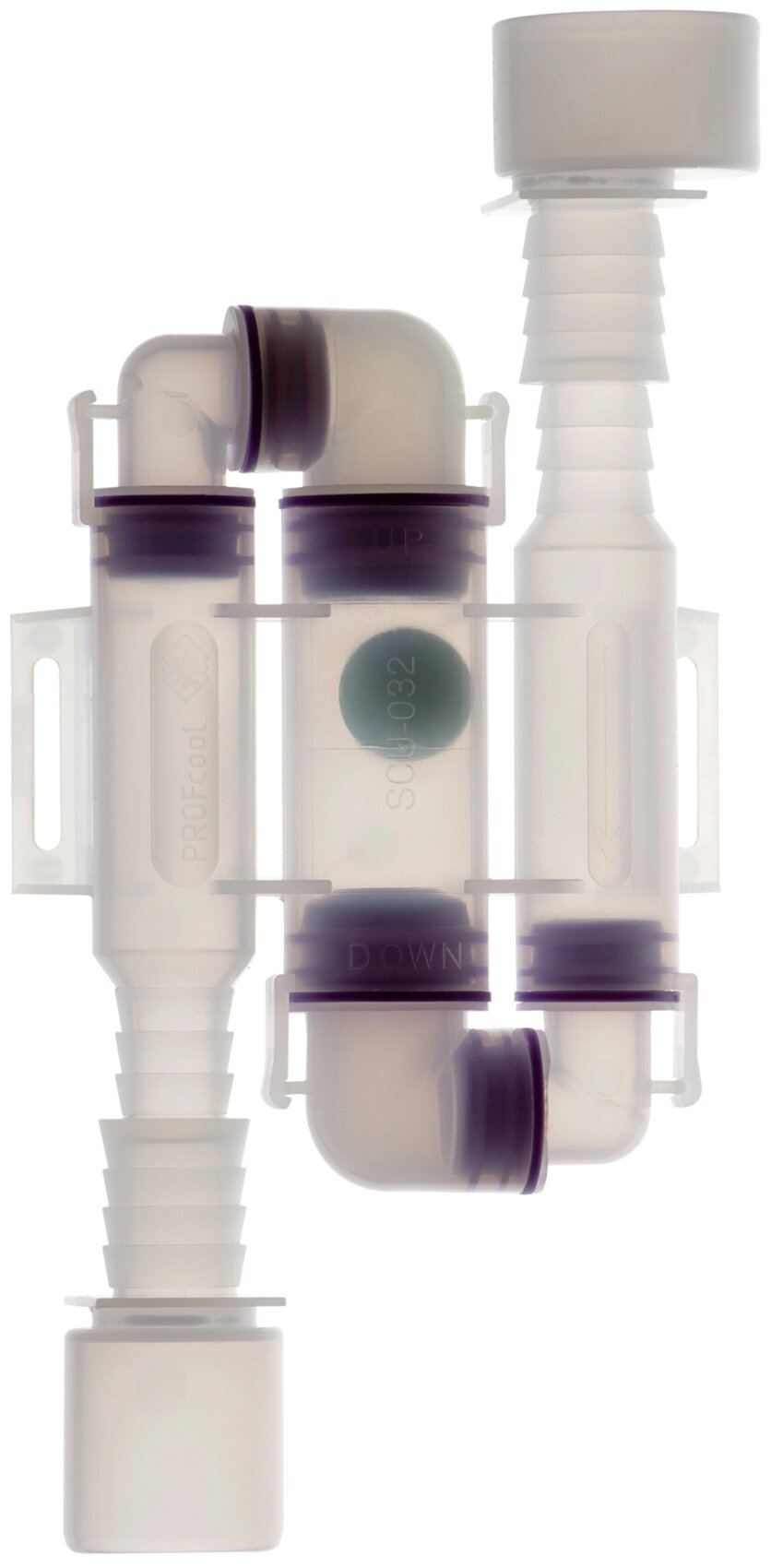

Описание сифона PROFcool SCU-032
Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой.
Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.
При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков.
Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.
Вес: 0,35 кг, Пропускная способность: 0,09 л/с, Срок службы: не менее 50 лет.
Предназначение изделия
Принцип работы кондиционирующего устройства основан на впитывании воды из воздуха, поэтому и происходит выработка конденсата. На холодных пластинах теплообменника остается влага, которая потом собирается в специальную емкость – дренажную трубу. Поэтому считается, что если вода стекает из кондиционера (внешней емкости) – то это его нормальное рабочее состояние.
Постоянное капание воды из внешней дренажной трубы кондиционера многих его обладателей абсолютно не беспокоит – это же не в квартире капает. Однако такая ситуация может иметь много негативных последствий:
- Постоянное капание воды, особенно при установке кондиционера в частном доме, способно вредить не только отмостке, но и фундаменту здания.
- При установке кондиционера в многоквартирном жилом доме, капание воды может привести к появлению проблем с жильцами нижних этажей. Едва ли кто-то будет с удовольствием слушать постоянное стучание капель по подоконнику, балкону или же намоканию внешней стены квартиры.
- Сам по себе вид кондиционирующего устройства, из которого капает вода, не особо радует глаз.
- Наличие проблем с использованием кондиционирующего устройства в зимнее время, поскольку возможно замерзание жидкости в дренажной трубе и, как следствие, поломка самого кондиционера.
Кроме того, в Европейском Союзе уже вообще запретили установку кондиционеров, предполагающих попадание конденсата во внешнюю среду. В скором времени данным вопросом могут озаботиться и отечественные законодатели.
Принцип работы
Конструктивно сифоны для кондиционеров похожи на обычные сантехнические устройства: они также имеют входной и выходной раструб, а внутренние трубки соединяются между собой зигзагообразным элементом – коленом.
Принцип действия тех и других приборов также одинаков, и заключается в следующем: конденсат, образующийся в процессе работы сплит-системы, через специальный отводящий патрубок уходит в сифон и начинает там накапливаться. После того как уровень жидкости поднимется выше верхней точки колена, вода начинает вытекать из сифона по выходящему патрубку и уходить в канализацию. При этом водная пробка, находящаяся в колене, не позволяет канализационным запахом проникать в помещение, создавая гидрозатвор. Иными словами, воздушные массы и жидкость могут двигаться через сифон только в одном направлении, прибор же при этом выполняет роль обратного клапана. Поступление воды в сифон происходит непрерывно, из-за чего она не застаивается и не выделяет неприятного запаха.
