Как сделать слив конденсата от кондиционера в канализацию

Виды и их характеристики

Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.

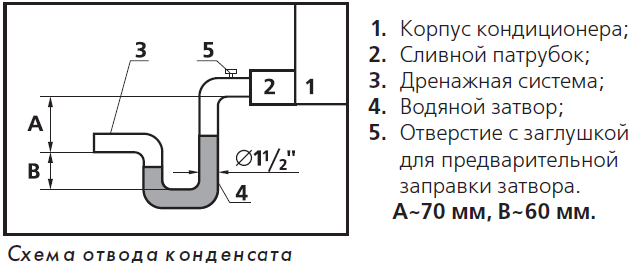

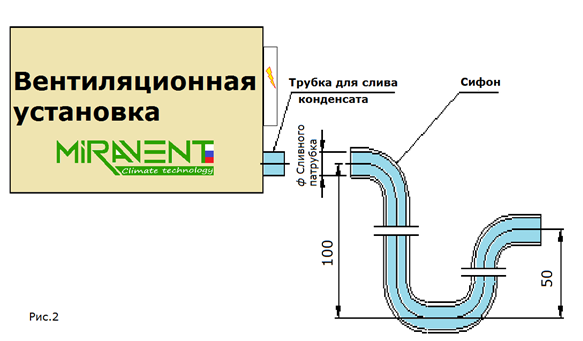

Сифон с гидрозатвором

Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.

При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.

Сифон с гидрозатвором, оснащённый запахозапирающим клапаном

Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

Сифон для скрытого монтажа

Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.

Сухой сифон для систем вентиляции и кондиционирования

Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.

Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.

По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.

В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.

Список источников

• zalpstroy.ru
• dymohod-msk.ru
• dpkgroup.ru
• dom-naveka.ru
• aireng.ru
• SerebKlych-uk.ru
• RezkaDecor.ru
• MOpera66.ru

Причины появления конденсата и пути сброса

Теплый воздух из помещения поступает в холодильный радиатор теплообменника. Там он охлаждаясь “отдает” всю влагу, содержащуюся в нем. Принцип появления конденсата можно продемонстрировать на простом примере. Если достать из холодильника любой предмет, то он сразу покроется капельками воды. Вот это и есть конденсат.

Количество конденсата зависит от влажности. Чем влажнее воздух, тем больше выделится в результате конденсата

Обратите внимание, бактерии в сухом воздухе размножаются гораздо быстрее, что может стать причиной респираторного заболевания. При работающем кондиционере следует чаще проветривать помещение. Зачем нужен отвод конденсата от кондиционера:

Зачем нужен отвод конденсата от кондиционера:

Зачем нужен отвод конденсата от кондиционера:

1. Поскольку конденсат это преимущественно вода, а кондиционер — сложное электромеханическое устройство, их соседство может привести к ситуации с коротким замыканием и преждевременной поломке техники.
2. Всего за сутки один кондиционер может выдать 20 литров конденсированной жидкости. А из офисного центра легко соберется целая тонна. Это серьезный риск затопления подвальных помещений.
3. В стоячей воде быстро развивается плесень, бактерии и прочие болезнетворные микроорганизмы.

Предоставленных доводов вполне достаточно, чтобы понять, насколько важно правильно организовать дренажную систему для отвода воды от кондиционера

Подогрев дренажа систем трубопроводов

Такая предосторожность будет способствовать надежной защите труб при зимних погодных условиях. Подобный метод обогрева высокоэффективен для предотвращения разрывов труб, замерзания коллекторов, скважин, резервуаров и емкостей с водой

Греющий провод в данном случае устанавливается внутри стояков и обогревает циркулирующую жидкость, не растрачивая лишнюю мощность на прогрев окружающей почвы

Возможность бесперебойного функционирования системы обогрева трубопроводов посредством греющего дренажного кабеля в автоматическом режиме обеспечивает предохранение коммуникаций от вымораживания даже без постоянного контроля владельцев зданий

Греющий провод в данном случае устанавливается внутри стояков и обогревает циркулирующую жидкость, не растрачивая лишнюю мощность на прогрев окружающей почвы. Возможность бесперебойного функционирования системы обогрева трубопроводов посредством греющего дренажного кабеля в автоматическом режиме обеспечивает предохранение коммуникаций от вымораживания даже без постоянного контроля владельцев зданий.

Общие признаки необходимости чистки дренажа

Следующие признаки справедливы для кондиционеров любого типа:

• при уменьшении нормы хладагента, в системе происходит снижение температуры испарителя, вследствие чего на нем образуется ледяная корка. В этом случае путь удаления конденсата из системы в дренажный поддон будет перекрыт, а накопившаяся влага будет просто капать на пол в помещении. Также реагирует система и на сильное скопление грязи и пыли в фильтрующих элементах и на испарителе;
• если сплит-система не оборудована датчиком автоматического регулирования давления, то при понижении температуры наружного воздуха может произойти снижение давления в системе охлаждения, что отразится на температуре испарителя – она также понизится, даже при нормальном уровне охлаждающей жидкости. Последствия снижения температуры испарителя описаны в предыдущем примере;
• при работе аппарата в режиме охлаждения в зимнее время может просто замерзнуть вода в водоотводной трубке. Отрицательная температура на улице приводит к замерзанию конденсата внутри трубки, по которой он должен выходить наружу. В этом случае необходимо почистить дренаж сплит системы, предварительно разобрав элементы отведения для их прогрева и удаления скопившегося мусора и остатков льда.

Признаки необходимости очистки системы в кондиционерах с отводом конденсата самотеком

В таких приборах влага, накапливаемая на ребрах испарителя, капает в поддон, после чего через сливной шланг удаляется наружу. Для оборудования такого типа характерны следующие причины возникновения засора:

• в момент монтажа оборудования специалисты установщики дренажную трубку загнули таким образом, чтобы в ней образовывалась водяная пробка, мешающая проникать неприятным запахам через систему дренажа в комнату. Это, казалось бы, благое усовершенствование, часто становится причиной плохого прохождения воды через трубку, застаивания в зигзагообразном колене воды и грязи, как следствие – с аппарата начинает капать в комнату;
• редкое обслуживание системы приводит к скоплению грязи и засорению отверстия для слива жидкости в поддоне. Жидкость не удаляется и начинает капать в помещение;
• часто причиной подкапывания становится механическое повреждение поддона или сливного шланга. Обычно такая проблема возникает из-за некачественного материала, используемого для водоотводной трубки, которая со временем может потрескаться, или некачественного соединения отдельных частей дренажного шланга;
• нарушение технологии сборки прибора. В этом случае отводная трубка может располагаться выше уровня отверстия в накопителе и соответственно жидкость не удаляется, а просачивается внутрь квартиры.

Признаки необходимости очистки системы в оборудовании с дренажным насосом

В таких системах конденсат выводится из системы с помощью дренажного насоса. Причины засора и возникновение необходимости в обслуживании оборудования в таких системах могут быть следующие:

• скапливание грязи в поплавковой камере приводит к возникновению помехи движения поплавка или его полной фиксации. В этом случае дренажный насос перестает включаться и отвод конденсата прекращается;
• похожая проблема возникает при выходе из строя бесконтактного или поплавкового датчика;
• поломка самого насоса. Даже наличие привычного звука не говорит о полной исправности этого агрегата. В результате жидкость не удаляется из системы и начинает протекать в комнату;
• перекрытие трубки, отводящей воздух при работе насоса, приводит к его остановке;
• окисление контактов на клеммах питания дренажного насоса приводит к сбою в его работе и полной остановке.

https://youtube.com/watch?v=leGsaFcq-Jg

Дренажные трубки для кондиционеров

Что такое дренажная трубка?

Дренажная трубка — это трубка, которая предназначена для слива конденсата, образующегося во время работы кондиционера. Она устанавливается на задней или боковой стороне кондиционера и должна быть подведена к канализации, чтобы конденсат стекал туда.

Какую трубку выбрать?

При выборе дренажной трубки для кондиционера необходимо обращать внимание на следующие параметры:

• Диаметр трубки — он должен быть соответствующий конденсату, который будет проходить через трубку;
• Длина трубки — она должна быть достаточной, чтобы дренажную трубку можно было установить на нужном расстоянии от кондиционера и подвести к канализации;
• Материал трубки — лучше всего выбирать трубки из надежных материалов, чтобы они не разрушались под воздействием воды и солнца.

Как установить дренажную трубку?

Установка дренажной трубки для кондиционера не сложна, но требует определенных навыков

Все действия необходимо проводить осторожно, чтобы не повредить трубку и не испортить кондиционер. Во время установки нужно убедиться, что дренажная трубка правильно подведена к канализации и что конденсат будет стекать без проблем

Заключение

Дренажная трубка для кондиционера — это важный элемент, который необходимо правильно выбрать и установить. При правильном выборе и установке дренажной трубки конденсат будет сливаться в канализацию без каких-либо проблем, что позволит избежать неприятных сюрпризов.

Чистка автокондиционера хлоргексидином

Перейдем к «народным средствам». Если вы считаете, что цена чистки автокондиционера в 500 рублей – это дорого, попробуйте использовать хлоргексидин. Это копеечное средство, которое продается в любой аптеке, отлично справляется с задачей дезинфекции системы вентиляции автомобиля. Можно использовать готовый раствор 0,05% или смешать его со спиртом в равных пропорциях.

Просто переливаем средство из аптечного пузырька в любую емкость с пульверизатором (от «Мистера мускула», например). Все, мы полностью готовы к чистке автокондиционера своими руками хлоргексидином. Только не забываем настроить распылитель на самую мелкую дисперсию.

Чтобы промыть испаритель, придется снять салонный фильтр. В европейских машинах (Opel, Renault) доступ к этой детали открывается из подкапотного пространства. Просто убираем фильтр, запускаем двигатель, включаем обогрев, рециркуляцию воздуха и аккуратно брызгаем в канал забора воздуха. Одного флакона 100 мл достаточно, поэтому цена чистки автокондиционера хлоргексидином составит около 20 (!) рублей.

У азиатских автомобилей (Toyota, KIA, Hyundai) добраться до фильтра можно из салона. В этом случае сначала открываем все окна и двери, затем брызгаем хлоргексидином на решетку испарителя. Теперь включаем кондиционер и рециркуляцию воздуха, закрываем окна и двери, ждем 10 минут.

После чистки автокондиционера хлоргексидином своими рукамипроветриваем салон в течение пяти минут. Устанавливаем воздушный фильтр на место. Все, автомобилем можно пользоваться: все микробы в системе вентиляции и кондиционирования погибли.

Подогрев дренажа систем трубопроводов

Такая предосторожность будет способствовать надежной защите труб при зимних погодных условиях. Подобный метод обогрева высокоэффективен для предотвращения разрывов труб, замерзания коллекторов, скважин, резервуаров и емкостей с водой. Греющий провод в данном случае устанавливается внутри стояков и обогревает циркулирующую жидкость, не растрачивая лишнюю мощность на прогрев окружающей почвы

Возможность бесперебойного функционирования системы обогрева трубопроводов посредством греющего дренажного кабеля в автоматическом режиме обеспечивает предохранение коммуникаций от вымораживания даже без постоянного контроля владельцев зданий

Греющий провод в данном случае устанавливается внутри стояков и обогревает циркулирующую жидкость, не растрачивая лишнюю мощность на прогрев окружающей почвы. Возможность бесперебойного функционирования системы обогрева трубопроводов посредством греющего дренажного кабеля в автоматическом режиме обеспечивает предохранение коммуникаций от вымораживания даже без постоянного контроля владельцев зданий.

Почему необходимо организовать отвод конденсата

                Постоянно увеличивающееся количество влаги требует организованного вывода из самой установки и помещения. Частицы пара содержат массу дополнительных компонентов, органических включений, требующих оперативного удаления. Дренаж кондиционера в канализацию или приемные емкости способствует решению нескольких проблем:

• устранение неприятных запахов. Вода начинает протухать, в ней появляются различные микроорганизмы, выделяющие газы. Своевременное удаление влаги не позволяет ей застаиваться;
• болезнетворные бактерии, способные развиваться в стоячей воде, не угрожают здоровью людей при эффективном отведении конденсата;
• нет условий для появления плесени, некоторые разновидности которой вызывают опасные заболевания вплоть до онкологических.

Кроме этого, сама вода является нежелательным продуктом работы кондиционера и нуждается в сливе.

Куда вывести слив воды кондиционера: нормы и варианты устройства дренажа для сплит-системы

Извечная головная боль монтажников и проектировщиков: куда вывести слив воды кондиционера. Никого не устраивает установка короба с дренажом через всю стену, соседи снизу жалуются на круглосуточно капающую воду с дренажного шланга. Согласитесь, этот вопрос заслуживает поиска более достойного решения.

Все о вопросах образования, сбора и сброса конденсата, сопровождающего работу бытовой сплит-системы, вы узнаете из представленной нами статьи. Мы расскажем о том, как его лучше утилизировать с минимальным неудобством для себя и окружающих. Рассмотрим рекомендации по монтажу дренажного шланга и способы его вывода.

Самая надежная дренажная трубка для кондиционера

Сегодня разберем одну из самых важных материалов для монтажа – дренажная трубка кондиционера. Очень распространенная неисправность в процессе эксплуатации «сплита» это когда начинает течь вода из внутреннего блока. Чтобы минимизировать возможность возникновения такой неисправности я расскажу несколько нюансов при установке дренажа. Также сегодня рассмотрим, какие трубки и шланги применяются монтажниками кондиционеров.

Основной причиной возникновения течи из внутреннего блока является засорение дренажной трубки. Вторая причина, с которой мне приходилось сталкиваться, менее распространенная – это заводские недоработки системы сбора конденсата на внутреннем блоке. Но о них я постараюсь рассказать в других статьях, а сегодня подробно разберем первую причину.

Очень часто нам приходится сталкиваться с проблемой засорения дренажа. Из нашей практики существует два самых распространенных случая:

• когда дренажная трубка засоряется в процессе «естественной» эксплуатации (во внутреннем блоке скапливаются загрязнения);
• когда дренаж становится излюбленным местом обитания насекомых (залетают пчелы или шмели, делают гнезда пауки).

Вероятность возникновения каждой из ситуаций во многом зависит от того, какой дренажный шланг применяется. Да-да, именно выбор «правильного» дренажа позволит снизить вероятность возникновения течи.

Виды дренажных трубок для кондиционера, которые применяются монтажниками

Жесткие дренажные трубки:

металлопластиковая трубка. Довольно «удобный» материал для дренажа, благодаря своей гладкой форме внутри и снаружи. Стоимость его невысокая и с ним легко работать. Такой жесткий дренаж без труда проходит через отверстия, но в местах с «резким поворотом» может переломиться. Сужение в месте его перелома будет самым лучшим местом для скопления грязи. При креплении его к кронштейнам может получиться прогиб, хоть и незначительный. При укладке такого дренажа на больших расстояниях (например, для «кассет» за потолком) нужно чаще его закреплять, чтобы не появлялись сильные прогибы. Чтобы насекомые меньше «любили» металлопластиковую трубку на улице, КОНЕЦ трубки лучше не делать прямым (загнуть его вниз); полипропиленовая трубка. Данный материал в последнее время стал чаще применяться для устройства дренажных систем кондиционеров в больших помещениях. Очень часто для значительных площадей применяется «кассетный» тип кондиционеров, длинные дренажи которых выводятся на улицу. Работать с полипропиленовой трубкой сложнее (хотя как посмотреть) и требует дополнительного оборудования. Трубка эта достаточно жесткая и имеет гладкую форму внутри и снаружи. Полипропиленовая трубка меньше прогибается, чем металлопластиковая и для устройства длинных дренажных магистралей лучше подходит. Но есть еще один минус — на улице полипропиленовая трубка прямая, и искушает каждого паучка свить в ней свое гнездышко.

Мягкие дренажные шланги:

последний вид дренажа, которым тоже оснащают кондиционеры, назовем просто — садовый шланг! Такой шланг ОТЛИЧНО ПОДХОДИТ ДЛЯ ОГОРОДОВ, поскольку способствует лучшему орошению почвы, что повышает урожай! Ну а если серьезно, то в принципе пользоваться им иногда можно, но осторожно. С виду такой шланг довольно прочный и массивный, но при «резких поворотах» переламывается. Качественно уложить его в штробу будет проблематично

К тому же он толще, чем другие дренажи, а увеличение и без того не маленького отверстия в стене никому не нужно

Качественно уложить его в штробу будет проблематично. К тому же он толще, чем другие дренажи, а увеличение и без того не маленького отверстия в стене никому не нужно.

Я видел кондиционеры, оснащенные и другими дренажами (гофры электропроводки, шланги от стиральных машин и другие), но обсуждать их в нашей статье даже не вижу смысла.

Какой дренаж для кондиционера лучше использовать

Как видим типов шлангов много, у каждого есть свои плюсы и минусы. Металлопластиковый дренаж и садовый шланг на изгибах могут перегнуться, сузив отверстие для слива конденсата. Тонкостенный мягкий дренаж (а также различные гофры) могут повредиться во время протаскивания через отверстие. Жесткие пластиковые дренажи больше привлекают насекомых. Но гибкий специализированный шланг для кондиционера имеет больше плюсов, чем минусов. Поскольку он не сдавливается на поворотах и имеет жесткую защитную оплетку, которая не перетирается.

В заключении хочу сказать, что рассмотренные недостатки шлангов возможно избежать. И если руки у монтажников растут из плеч, то они любую дренажную трубку кондиционера смогут установить наиболее надежно! Рекомендую к прочтению статью посвященную выбору гидрозатвора для дренажа.

Как почистить кондиционер в домашних условиях

Как дома самостоятельно почистить кондиционер? – таким вопросом задаются многие. В действительности, в домашних условиях это сделать несложно. Вы сможете сделать это самостоятельно не хуже заправского мастера, если последуете нашим рекомендациям. К тому же, сэкономите вполне приличную сумму!

Самостоятельно почистить кондиционер в квартире или частном доме несложно. Для этого не нужны специальные инструменты и расходные материалы. Просто прочитайте эту публикацию и беритесь за дело.

Как часто нужно чистить кондиционер?

Специалисты рекомендуют чистить внутренний и наружный блоки кондиционера два раза в год – перед летом и после окончания сезона. Если вы используете сплит систему для отопления, то потребуется ее прочищать перед холодами и после них.

Также стоит сделать очистку кондиционер, если появились следующие симптомы:

• Снизилась скорость обдува;
• Кондиционер стал шумно работать или появились посторонние звуки;
• В помещении появился плохой запах;
• Из внутреннего блока капает вода;
• Аппарат стал хуже охлаждать или греть.

Если наружный блок кондиционера находится на уровне 10 метров (4 этаж) и ниже от земли, его необходимо чистить один раз в 2-3 месяца на протяжении сезона. На небольшой высоте он быстро забивается пылью, насекомыми, листьями.

Наружный блок на высоте до 25 метров (11-12 этаж) достаточно чистить один раз в два года. Он хорошо обдувается ветром, в нем не так сильно скапливаются загрязнения.

Если наружный блок установлен выше 25 метров, достаточно прочищать его один раз в 5 лет. Но только при условии, что кондиционер работает в нормальном режиме, не потребляет много электроэнергии и выдает достаточно холода или тепла.

7 опасностей грязного кондиционера

1. На радиаторах внутреннего и наружного блоков скапливается пыль, образуя своеобразную «шубу». Из-за нее ухудшается теплообмен между фреоном и воздухом. Это приводит к тому, что компрессор быстро изнашивается, а кондиционер перестает эффективно греть или охлаждать.
2. При загрязнении радиаторов компрессор кондиционера начинает включаться более часто, чтобы обеспечить нужную температуру. Вы этого можете не заметить, но он работает на износ. А ведь это самая дорогая и важная часть любой климатической техники!
3. Основное потребление электроэнергии приходится на компрессор. Чем чаще он включается, тем больше вам придется заплатить.

   Отсюда вывод – чем чище кондиционер, тем он экономнее.

4. Пыль и частички загрязнения забивают фильтры и затрудняют доступ воздуха. Поначалу кондиционер просто начинает слабо дуть. Вы, конечно, увеличиваете мощность обдува и все вроде бы хорошо. Но при этом возрастает потребление электроэнергии, а моторчики вентиляторов работают на пределе.
5. Во внутреннем блоке постоянно образовывается конденсат, который скапливается в виде капель на деталях. Когда кондиционер отключен (например, ночью, или пока вы на работе), температура в помещении поднимается. А вода и тепло – лучшая среда для грибка и плесени. Они, в свою очередь, являются причиной плохого запаха в помещении.
6. Кроме грибковой микрофлоры в кондиционере вполне уверенно чувствуют себя микроорганизмы. Они основывают там целые колонии и размножаются, а при включении вентилятора поток воздуха разносит их по всей комнате. И многие из этих микробов являются болезнетворными. Из-за них может обостриться астма, возникнуть аллергия, разного рода кожные заболевания.
7. Пыль имеет свойство забиваться в мелкие щели и затруднять работу механизмов кондиционера. Это приводит к появлению посторонних звуков – вентиляторы начинают скрипеть или потрескивать, пластиковый корпус – шелестеть.

Пошаговая инструкция по очистке внутреннего блока

Для того чтобы почистить внутренний блок кондиционера вам понадобятся:

• Пылесос;
• Тазик с водой;
• Моющее средство для посуды;
• Емкость с чистой водой;
• Мягкие тряпки (желательно без ворса);
• Зубная щетка (или любая другая);
• Мягкая кисточка (подойдет малярная);
• Крестовая отвертка;
• Тонкая веревка, провод или легко гнущаяся проволока (40-50 см).

Разбираем внутренний блок

Обязательно отключите кондиционер от электросети! Откройте внутренний блок кондиционера. Для этого нажмите на пластиковые фиксаторы, которые находятся на его боковых стенках (см. фото). Достаньте фильтр в виде сеточки.
