Самостоятельное изготовление
Изготовить регулятор напряжения на симисторах своими руками сможет любой желающий, освоивший принцип его работы. Для этого сначала необходимо выбрать вариант фирменного устройства, подходящего для ручного копирования. Одно из условий правильного выбора: чтобы понравившаяся схема оказалась достаточно простой для повторения.
Варианты схем
Схема простого регулятора мощности на симисторе с питанием от 220 В
Среди популярных моделей промышленных устройств, которые могут быть взяты за образец, особо выделяются:
- Изделия, построенные на основе приборов марки BT136 600E, схема включения регулировки напряжения которого приводится в Интернете.
- Устройства на симисторах BTA16-600, имеющие более сложную организацию коммутации.
Регулятор мощности с обратной связью
Особенностью первого схемного решения является применение всего одного симистора. Посредством такого регулятора, повторенного в виде самоделки, удается управлять режимами работы бытового паяльника мощностью до 0,09 кВт. Помимо этого, при наличии устройства можно регулировать яркость свечения настольной лампы или скорость вращения электрического вентилятора.
Среди схемных решений, используемых для самостоятельного изготовления регулятора, выделяется изделие на основе сравнительно мощных полупроводниковых приборов BTA16-600. Его характерной особенностью является наличие неоновой лампочки, включенной в выходную цепь. Яркость ее свечения указывает на величину мощности, отдаваемой в нагрузку в данный момент, что очень удобно для работы со многими потребителями.
Пользователю, не имеющему опыта работы с микросхемами, придется воспользоваться комбинированным вариантом. Блок управления берется от более простого изделия на основе BT136-600E, а на выходе используется управляющая схема с неоновой лампой. В ситуации, когда регулятор предназначается для управления осветителем с собственным внутренним пусковым элементом (стартером) – неонку допускается не ставить.
Как работает экономка
Внешний облик ламп дневного света может быть различным. Несмотря на это они имеют одинаковый принцип работы, который реализуется благодаря следующим элементам, которые обычно содержит схема прибора:
- электродов;
- люминофор – специальное люминесцентное покрытие;
- стеклянная колба с инертным газом и парами ртути внутри.
Строение люминесцентной лампочки
Такая лампа дневного света представляет собой газоразрядное устройство с герметичной стеклянной колбой. Газовая смесь внутри колбы подобрана таким образом, чтобы снижать затраты энергии, необходимые на поддержку процесса ионизации.
Для этого на электроды люминесцентной лампы подается на электроды напряжение конкретной величины. Они расположены в противоположных сторонах стеклянной колбы. Каждый электрод имеет два контакта, которые соединяются с источником тока. Таким образом происходит обогрев пространства вблизи электродов. Фактическая схема подключения данного источника света состоит из серии последовательных действий:
- нагрев электродов;
- далее на них осуществляется подача высоковольтного импульса;
- в электроцепи поддерживается оптимальное напряжение для создания тлеющего разряда.
В результате этого в колбе образуется ультрафиолетовое невидимое свечение, которое, проходя через люминофор, становится видимым для человеческого глаза. Чтобы поддерживать напряжение для создания тлеющего разряда, схема работы люминесцентных ламп предполагает подключение следующих приспособлений:
дросселя. Он выступает в роли балласта и предназначен для ограничения силы тока, текущего по прибору, до оптимального уровня;
Дроссель для люминесцентных лампочек
стартера. Он предназначен для защиты лампы дневного света от перегрева. При этом он регулирует накал электродов.
Очень часто причиной поломки экономок является выход из строя электронной начинки балласта или перегорания стартера. Чтобы этого избежать, можно не использовать в подключении перегорающие детали.
Стандартная схема, применяемая для подключения люминесцентных ламп, может быть видоизменена (идти без дросселя). Это позволит минимизировать рис выхода из строя осветительного прибора.
Вариант включения без балласта
Как мы выяснили, балласт в устройстве лампы дневного света играет важную роль. При этом на сегодняшний день существует схема, при которой можно избежать включение данного элемента, который очень часто выходит из строя. Можно избежать включения, как балласта, так и стартера.
Как видим, данная схема не содержит нить накала. При этом питание ламп/трубки здесь будет осуществляться через диодный мост, который и будет создавать повышенное постоянное напряжение. Но в такой ситуации необходимо помнить о том, что при данном способе питания осветительное изделие может потемнеть с одной стороны. В реализации приведенная выше схема достаточно проста. Ее можно реализовать при помощи старых компонентов. Для такого типа подключения можно использовать следующие элементы:
- трубка/источник света мощностью 18 Вт;
- сборка GBU 408. Она будет выступать в роли диодного моста;
Диодный мост
конденсаторы с рабочим напряжением не превышающего 1000 В, имеющие емкость 2 и 3 нФ.
Собранная схема
Необходимо помнить о том, что подбор диодов для диодного моста, а также конденсаторов необходимо осуществляться с запасом по напряжении. Осветительный прибор, собранный таким образом будет давать свечение немного меньшее по яркости, чем при использовании стандартного варианта подключения с использованием дросселя и стартера.
Трехфазный регулятор мощности своими руками
Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности.
Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы.
Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы.
Типы регуляторов
В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов.
Существуют транзисторные регуляторы напряжения, тиристорные, механические (регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце). Но самым распространенным является симисторный регулятор напряжения. Основой этого прибора являются симисторы, которые позволяют резко среагировать на скачки напряжения и сгладить их.
Симистор представляет собой элемент, который содержит пять p-n переходов. Этот радиоэлемент имеет возможность пропускать ток как в прямом направлении, так и в обратном.
Эти компоненты можно наблюдать в различной бытовой технике начиная от фенов и настольных ламп и заканчивая паяльниками, где необходима плавная регулировка.
Принцип работы
Принцип работы симистора довольно прост. Это своего рода электронный ключ, который то закрывает двери, то открывает их с заданной частотой.
При открытии P-N перехода симистора он пропускает небольшую часть полуволны и потребитель получает только часть номинальной мощности.
То есть чем больше открывается P-N переход, тем больше мощности получает потребитель.
К достоинствам этого элемента можно отнести:
- Симисторы довольно долговечны, так как в них отсутствуют механические контакты.
- Из-за отсутствия механической составляющей отсутствует искрообразование.
- В моменты нулевого сетевого тока симистор может проводить коммутацию, что тем самым снижает количество помех и обеспечивает высокую точность работы схемы.
В связи с вышесказанными достоинствами симисторы и регуляторы на их основе используются довольно часто.
Распространенные модели
Существуют модели готовых регуляторов мощности. Одним из представителей является модель РМ-2. Довольно простая модель и недорогая модель. Цена колеблется от 1300 до 1500 р.
Прибор рассчитан на напряжение от 30 до 400 В. А также есть возможность использовать как в домашних условиях, так и на производстве.
Как правило, прибор применяют для регулировки температуры различного электронагревательного оборудования.
Следующей модификацией будет модель РМ 2 16А.
Задачей РМ 2 16 А, является изменение уровня освещения и управление вращением двигателей различного типа.
Входное напряжение не должно превышать 400 В, а нагрузка 16А. Цена этого аппарата может обойтись в 2300 рублей.
Модель РНЭ-1 нашла свое применение в бытовых условиях: для регулировки нагрева паяльника, изменение яркости ламп (использование в качестве диммера), а также с успехом можно подключить обогреватели и регулировать температуру. В конструкцию прибора входит защита от короткого замыкания, которая представлена в виде плавкого предохранителя. При чрезмерном перегреве срабатывает термозащита и регулятор останавливает подачу энергии к прибору. После остывания прибор вновь можно включить и эксплуатировать дальше. Небольшая цена является довольно весомым плюсом и составляет 1200 рублей.
Если покупатель обладает знаниями в области радиоэлектроники, то можно собрать регулятор тока своими руками, и модель NF будет лучшим выбором.
В комплект входят печатная плата из фольгированного стеклотекстолита, различные электронные компоненты.
Цена этой модели колеблется от 900 до 1100 рублей.
Схемы на основе симистора
Если по каким-то причинам нет возможности приобрести готовый регулятор мощности, то его вполне можно сделать своими руками. Заранее необходимо определиться, для какого электроприбора он будет изготовлен.
Зачастую при покупке обычного паяльника температура его настолько велика, что возможны отслоения дорожек на печатных платах, а также порча радиокомпонентов. Вот одна из схем регулятора мощности на симисторе.
Самостоятельное изготовление
На сегодня возможно установить простые регуляторы на электрические приборы своими руками, если имеется необходимый инструмент и схемы. Существует несколько возможных вариантов таких схем. К одной из схем можно отнести bt136 600e. Она идеально подходит, например, для регулировки степени нагрева паяльника.
Варианты схем
Паяльник можно оборудовать устройством для регулировки мощности до 90 Вт. Для этого необходимо всего лишь несколько деталей. Именно благодаря такому устройству можно изменять не только степень нагрева жала паяльника, но и уровень свечения настольной лампы, скорость вращения вентилятора для многих других приборов, которые требуют регулировки.
Такой регулятор можно собрать на основе многих симисторов, к примеру, ВТА 16600. Но идеальным вариантом будет использование устройства bt136 600e. Симистор этого типа лучше подходит для регулировки мощности жала паяльника.
С другой стороны, если имеется минимальный опыт работы с микросхемами, то можно вмонтировать такую лампу в схему регулятора мощности на симисторе типа bt136 600e. Главное, правильно выбрать неоновую лампу. От правильного выбора такого устройства будет зависеть качество работы регулятора, его функциональные возможности и многое другое. Она должна иметь минимальные показатели напряжения.
От этого показателя непосредственно зависит плавность регулировки степени нагрева жала паяльника или скорости вентилятора. При монтаже стартера в светильник неоновую лампу можно не применять. Хотя функциональность устройства от этого уменьшается, поскольку показатель напряжения (мощности) прибора при работе не будет виден.
В схемах регулятора для паяльника нет ничего сложного. Для создания диодного моста используются диоды D226. К нему в обязательном порядке следует монтировать тиристор KY202H. Он имеет личную цепь управления. Если диапазон регулировки мощности устройства должен быть довольно большим, то применяются схемы с дополнительной установкой элемента логики — счётчика K561NE8. Регулировать мощность здесь также будет тиристор.
После установки диодного моста, согласно схеме следует обычный параметрический стабилизатор. Он будет включать подачу электричества на микросхему
Также важно правильно подобрать мощность и количество диодов. Они должны соответствовать желаемому диапазону регулировки. Существует и другой вариант схемы для регулировки мощности паяльника
Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние
Существует и другой вариант схемы для регулировки мощности паяльника. Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние.
Возможное допустимое напряжение на входе должно равняться от 120 до 210 вольт. Для любых приборов такого типа можно использовать индикатор напряжения. Такое устройство можно найти в старом магнитофоне и использовать его для личных целей. Для усовершенствования прибора можно использовать светодиод или любые другие комплектующие такого типа. Он будет подсвечивать шкалу напряжения устройства, а также включённое или выключенное состояние. Это позволит значительно увеличить его функциональность.
Сборка устройства
При сборке симисторного или тиристорного регулятора мощности своими руками следует позаботиться о качественном корпусе для устройства. Лучшим вариантом будет использование пластика, поскольку его легко согнуть, обрезать, склеить и в целом обрабатывать. Таким образом, нужно из пластика вырезать заготовки, зачистить и обработать края, после чего склеить вместе в форме коробки под устройство. В коробке монтируется сделанный регулятор. После того как прибор собран, его необходимо предварительно проверить на правильность схемы и на работоспособность перед эксплуатацией.
Для того чтобы совершить такую проверку, можно использовать обычный паяльник. В качестве альтернативы применяется мультиметр. Приборы просто нужно подключить к выходу самой регулировочной схемы и вращать ручку регулятора. Если в схеме предусмотрена проверочная лампочка, то при регулировке яркость её свечения должна изменяться.
Регулятор для индуктивной нагрузки
Нередко в хозяйстве необходимо выполнить сварочные работы. Если есть готовый инверторный сварочного аппарата, то сварка не представляет особых трудностей, поскольку в аппарате присутствует регулировка тока. У большинства людей нет такого сварочного и приходится пользоваться обычным трансформаторным сварочным, в котором регулировка тока осуществляется путем смены сопротивления, что довольно неудобно.
Конечно, схема довольно сложная в сборке, но такой вариант решит все проблемы с регулировкой. Теперь не нужно будет пользоваться громоздким сопротивлением, к тому же очень плавной регулировки не получится. В случае с симистором возможна довольно плавная регулировка.
Если существуют постоянные перепады напряжения, а также пониженное или повышенное напряжение, рекомендуется приобрести симисторный регулятор или по возможности сделать регулятор своими руками. Регулятор защитит бытовую технику, а также предотвратит ее порчу.
Также они не могут работать при высокой частоте тока, выделяют большое количество тепла, если производят коммутацию больших нагрузок. Поэтому в промышленной аппаратуре используют IGBT-транзисторы и тиристоры. Но симисторы тоже не стоит упускать из виду – они дешевые, у них маленький размер, а самое главное – высокий ресурс. Поэтому они могут использоваться там, где перечисленные выше недостатки не играют большой роли.
Распространенные модели
Существуют модели готовых регуляторов мощности. Одним из представителей является модель РМ-2. Довольно простая модель и недорогая модель. Цена колеблется от 1300 до 1500 р. Прибор рассчитан на напряжение от 30 до 400 В. А также есть возможность использовать как в домашних условиях, так и на производстве. Как правило, прибор применяют для регулировки температуры различного электронагревательного оборудования.
Следующей модификацией будет модель РМ 2 16А. Этот прибор в основном используют на крупных промышленных предприятиях, но также его можно использовать и в быту. Задачей РМ 2 16 А, является изменение уровня освещения и управление вращением двигателей различного типа.
Входное напряжение не должно превышать 400 В, а нагрузка 16А. Цена этого аппарата может обойтись в 2300 рублей.
Модель РНЭ-1 нашла свое применение в бытовых условиях: для регулировки нагрева паяльника, изменение яркости ламп (использование в качестве диммера), а также с успехом можно подключить обогреватели и регулировать температуру. В конструкцию прибора входит защита от короткого замыкания, которая представлена в виде плавкого предохранителя. При чрезмерном перегреве срабатывает термозащита и регулятор останавливает подачу энергии к прибору. После остывания прибор вновь можно включить и эксплуатировать дальше. Небольшая цена является довольно весомым плюсом и составляет 1200 рублей.
Если покупатель обладает знаниями в области радиоэлектроники, то можно собрать регулятор тока своими руками, и модель NF будет лучшим выбором. В комплект входят печатная плата из фольгированного стеклотекстолита, различные электронные компоненты. Цена этой модели колеблется от 900 до 1100 рублей.
Тиристоры и симисторы
Тиристор
— это полупроводниковый прибор, который может находится в двух
состояниях:
- открытом — пропускает ток, но только в одном направлении,
- закрытом — не пропускает ток.
Так как тиристор пропускает ток только в одном направлении, для
включения и выключения нагрузки он подходит не очень хорошо. Половину
времени на каждый период переменного тока прибор простаивает. Тем не
менее, тиристор можно использовать в диммере. Там он может применяться
для управления мощностью, отсекая от волны питания кусочек требуемой
мощности.
Симистор — это, фактически двунаправленный тиристор. А значит он
позволяет пропускать не полуволны, а полную волну напряжения питания
нагрузки.
Открыть симистор (или тиристор) можно двумя способами:
- подать (хотя бы кратковременно) отпирающий ток на управляющий электрод;
- подать достаточно высокое напряжение на его «рабочие» электроды.
Второй способ нам не подходит, так как напряжение питания у нас будет
постоянной амплитуды.
После того, как симистор открылся, его можно закрыть поменяв
полярность или снизив ток через него то величины, меньшей чем так
называемый ток удержания. Но так как питание организовано переменным
током, это автоматически произойдёт по окончании полупериода.
При выборе симистора важно учесть величину тока удержания
(\(I_H\)). Если взять мощный симистор с большим током удержания, ток
через нагрузку может оказаться слишком маленьким, и симистор просто не
откроется
Как работает устройство
Ток, который протекает через динистор, ограничивается постоянным резистором. Именно с его помощью происходит корректировка длины импульса. С помощью предохранителя происходит защита цепи от КЗ. Нужно отметить тот факт, что динистор в каждой полуволне открывается на один и тот же угол.
Поэтому выпрямление протекающего тока не происходит, можно подключить даже индуктивную нагрузку к выходу. Поэтому использоваться может симисторный регулятор мощности и для трансформатора. Для того чтобы подобрать симисторы, нужно учесть, что для нагрузки в 200 Вт необходимо, чтобы ток был равен 1 А.
Регуляторы переменного напряжения
Тиристорный регулятор переменного напряжения выходную мощность в среднем имеет на уровне 320 В. Достигается это за счет быстрого протекания процесса индуктивности. Выпрямительные мосты в стандартной схеме применяются довольно редко. Тиристоры для регуляторов обычно берутся четырехэлектродные. Выходов у них предусмотрено только три. За счет высоких динамических характеристик предельное сопротивление они выдерживают на уровне 13 Ом.
Максимальное напряжение на выходе равняется 200 В. За счет высокой теплоотдачи усилители в схеме абсолютно не нужны. Управление тиристором осуществляется при помощи микроконтроллера, который соединяется с платой. Запираемые транзисторы устанавливаются перед конденсаторами. Также высокая проводимость обеспечивается за счет анодной цепи. Электрический сигнал в данном случае быстро передается от микроконтроллера на выпрямительный мост. Проблемы с отрицательной полярностью решаются за счет повышения предельной частоты до 55 Гц. Управление оптическим сигналом происходит при помощи электродов на выходе.
Видео о симисторном регуляторе мощности
Трансформаторы, так же как и электродвигатели, имеют стальной сердечник. В нем верхняя и нижняя полуволна напряжения должны быть обязательно симметричны. Именно с этой целью используются регуляторы. Тиристоры сами по себе занимаются сменой фазы. Использоваться они могут не только на трансформаторах, но и на лампах накаливания, а также на нагревателях.
Если рассматривать активное напряжение, то тут требуются схемы, которые способны справиться с большой нагрузкой для осуществления индуктивного процесса. Некоторые специалисты в цепях используют симисторы, однако они не подходят для трансформаторов с мощностью более 300 В. В данном случае проблема заключается в разбросе положительной и отрицательной полярностей. На сегодняшний день с высокой активной нагрузкой позволяют справиться выпрямительные мосты. Благодаря им управляющий импульс в конечном счете достигает тока удержания.
Что такое симистор и как он выглядит — кратко
Словосочетание «симметричный триодный тиристор» на английский язык переводится как symmetrical triode thyristor. Его же именуют triode for alternationg current (триод для переменного тока). Или сокращенно — triac (триак).
Все эти названия общеприняты, они встречаются в технической литературе. Вы можете столкнуться с любым из них.
Показываю фотографиями наиболее типичные конструкции корпусов, с которыми выпускаются эти полупроводниковые приборы.
На фото любого из них хорошо видно три контактных вывода. Они совместно с устройством корпуса изготавливаются под мощность номинальной нагрузки, которую должны передавать и коммутировать в режиме ключа.
Что такое ключ в электронике и электрике — образное пояснение
Сравним его работу с устройством входной двери, закрытой на замок.
Человек без ключа не сможет через нее пройти: замок надежно закрыт. Владелец квартиры и его доверенные люди имеют ключ, открывают дверь, свободно проникают в помещение.
Точно так же работают ключи в электрике, пропуская нагрузку. Только они управляются по команде и бывают трех типов:
- Механическими.
- Электромеханическими.
- Электронными.
Электрический ток совершает работу, например, освещает помещение. А ключ позволяет человеку управлять этим процессом за счет использования определенных технологий. Они разрешают коммутировать силовые контакты и даже выполнять дополнительные действия.
Таблица: как работает электрический ключ
| Функции | Вид ключа | ||
| Механический | Электромеханический | Электронный | |
| Как работает | Силовые контакты выключателя, переключателя, кнопки коммутируются кинематической схемой за счет манипуляций оператором | Силовые контакты переключает электромагнит под действием управляющего сигнала. | Силовые контакты коммутирует электронная схема под действием управляющего сигнала. |
| Управляющий сигнал | Ручное действие | Срабатывание электромагнита происходит под воздействием определенного электрического параметра нормируемой величины (уставки). Это может быть ток, напряжение, частота, мощность, фаза… | Биполярный транзистор коммутируется входным управляющим напряжением. Полевой транзистор — электрическим полем, посему он так и называется. Тиристор и симистор работают от тока, протекающего через управляющий электрод. |
| Основное преимущество | Относительная простота механизма | Возможность дистанционных коммутаций за счет изменения различных электрических сигналов | Кроме дистанционных переключений схемы есть регулировка выходного тока, что позволяет собирать различные регуляторы. Как пример, изменять мощность нагрузки, выставлять обороты вращения электродвигателя. |
Основным недостатком механических и электромагнитных ключей является переключение силовых контактов, вынужденно разрывающих цепь нагрузки.
При этом возникает электрическая дуга, выжигающая поверхность контактирующих металлов.
Она же может стать причиной пожара или взрыва горючих сред.
На предприятиях энергетики введена обязательная процедура: ежегодный внутренний осмотр всех реле, контакторов и пускателей с чисткой поверхностей контактов и прожимом контактных соединений.
Электронные ключи работают без дуги. Они имеют уменьшенные габариты, удачно вписываются внутри корпусов электроприборов.
Разновидность симисторов БТА
Есть так же симисторы на 12, 41 ампер. Они выдерживают большие нагрузки. У меня самодельный регулятор мощности на симисторе ВТА. Заказать регулятор мощности на симисторе можно здесь. На моем канале посещенному радиолюбительству в видеороликах рассматриваются обзоры электро схем, блоков питания, усилителей, преобразователей напряжения и тока, различные схемы и конструкторы из радиодеталей. Которые собираются в домашних условиях и доступны каждому любителю без особых проблем и трудностей. Заказывайте и применяйте в своих целях, для управления бытовыми приборами.

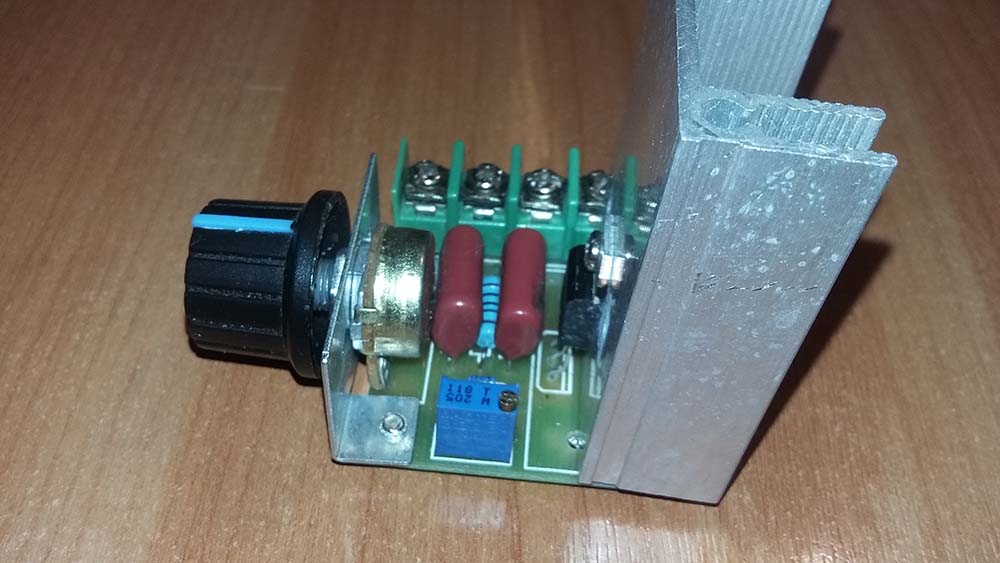

Я на свой регулятор мощности (напряжения) поставил радиатор большего размера и теперь он сможет выдержать большие нагрузки. На этом все, подписывайтесь на канал и оставляйте ваши комментарии, что бы и как вы сделали с этим модулем.
Подписывайтесь на мой канал я буду рад новым подписчикам, ставьте лайки и комментарии.
Так же посмотрите видео регулятор напряжения
Принцип работы и цели применения тиристорных и симисторных регуляторов напряжения для индуктивной нагрузки
Тиристоры и симисторы
Тиристоры и симисторы являются электронными устройствами, которые позволяют регулировать напряжение и ток в электрических цепях. Они находят широкое применение в промышленных и бытовых областях благодаря своей простоте и надежности.
Тиристоры работают на основе эффекта получения положительной обратной связи и могут быть использованы для управления как постоянным, так и переменным током. Симисторы являются более продвинутыми устройствами, которые могут контролировать ток и напряжение в большем диапазоне.
Принцип работы тиристорных и симисторных регуляторов
Регуляторы напряжения на тиристорах и симисторах основываются на том, что эти элементы могут переключаться между проводимым и непроводимым состояниями под управлением внешнего сигнала. Это позволяет управлять мощностью нагрузки, подключенной к цепи.
В случае индуктивной нагрузки, тиристорный или симисторный регулятор напряжения может минимизировать ток утечки и обеспечить более эффективное использование электроэнергии. За счет того, что индуктивная нагрузка сильно зависит от запасенной энергии, регулятор на тиристорах и симисторах может улучшить качество работы такой нагрузки.
Цели применения тиристорных и симисторных регуляторов для индуктивной нагрузки
Основная цель применения таких регуляторов напряжения — это повышение эффективности использования энергии и снижение нагрузки на электрическую сеть. Такие регуляторы обычно применяются во многих технических системах, таких как приводы для механизмов, электродвигатели и другие электрические устройства.
Тиристорные и симисторные регуляторы могут улучшить качество работы индуктивной нагрузки, что позволяет существенно снизить уровень электромагнитных помех и улучшить точность его работы. Кроме того, регуляторы напряжения на тиристорах и симисторах могут быть использованы в системах автоматического управления и регулирования, чтобы обеспечить стабильность и точность работы различных устройств и механизмов.
Принцип работы регулятора на симисторе
Напомним, что симистором принято называть модификацию тиристора, играющего роль полупроводникового ключа с нелинейной характеристикой. Его основное отличие от базового прибора заключается в двухсторонней проводимости при переходе в «открытый» режим работы, при подаче тока на управляющий электрод. Благодаря этому свойству симисторы не зависят от полярности напряжения, что позволяет их эффективно использовать в цепях с переменным напряжением.
Помимо приобретенной особенности, данные приборы обладают важным свойством базового элемента – возможностью сохранения проводимости при отключении управляющего электрода. При этом «закрытие» полупроводникового ключа происходит в момент отсутствия разности потенциалов между основными выводами прибора. То есть тогда, когда переменное напряжение переходит точку нуля.
Дополнительным бонусом от такого перехода в «закрытое» состояние является уменьшение числа помех на этой фазе работы
Обратим внимание, что не создающий помех регулятор может быть создан под управлением транзисторов
Благодаря перечисленным выше свойствам, можно управлять мощностью нагрузки путем фазового управления. То есть, симистор открывается каждый полупериод и закрывается при переходе через ноль. Время задержки включения «открытого» режима как бы отрезает часть полупериода, в результате форма выходного сигнала будет пилообразной.
Форма сигнала на выходе регулятора мощности: А – 100%, В – 50%, С – 25%
При этом амплитуда сигнала будет оставаться прежней, именно поэтому такие устройства неправильно называть регуляторами напряжения.
Особенности регуляторов для первички трансформаторов
Тиристорный регулятор напряжения для первички трансформатора резисторы использует эммитерного типа. Благодаря этому показатель проводимости довольно хороший. В целом такие регуляторы отличаются своей стабильностью. Стабилизаторы на них устанавливаются самые обычные. Для управления мощностью используются микроконтроллеры класса ИР22. Коэффициент усиления тока в данном случае будет высоким. Транзисторы одной полярности для регуляторов указанного типа не походят. Также специалисты советуют избегать изолированных затворов для соединения элементов. В этом случае динамические характеристики регулятора значительно снизятся. Связано это с тем, что на выходе из микроконтроллера повысится отрицательное сопротивление.
