Схема однофазного счетчика. Подключение счетчика.
Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.
Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.
Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;
дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;
в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;
ну и конечно, схема однофазного счетчика найдется в интернете.
Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.
Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
- клемма №1 – ввод фазы от внешней сети (к дому или квартире)
- клемма №2 – выход фазы (внутрь дома или квартиры)
- клемма №3 — ввод нуля от внешней сети (к дому или квартире)
- клемма №4 — выход нуля (внутрь дома или квартиры)
В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.
При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.
Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.
Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке
Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно
Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость
Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.
В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru
Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение
Разделение электросчётчиков по типу работы
Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.
Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.
Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by
Конструктивное исполнение электросчётчиков: особенности некоторых моделей
Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.
Прямое включение электрического счётчикаФОТО: pro100electrik.ru
На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.
Косвенное включение счётчикаФОТО: eraelektro.ru
Подключение трехфазного счетчика прямого включения
13 Июл 2018г | Раздел: Электрика
Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.
Газовый счетчик вк g4t на сайте gazo-schetchik.ru
Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.
Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.
Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.
Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.
На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.
Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.
Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.
Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.
В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.
При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.
Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.
Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

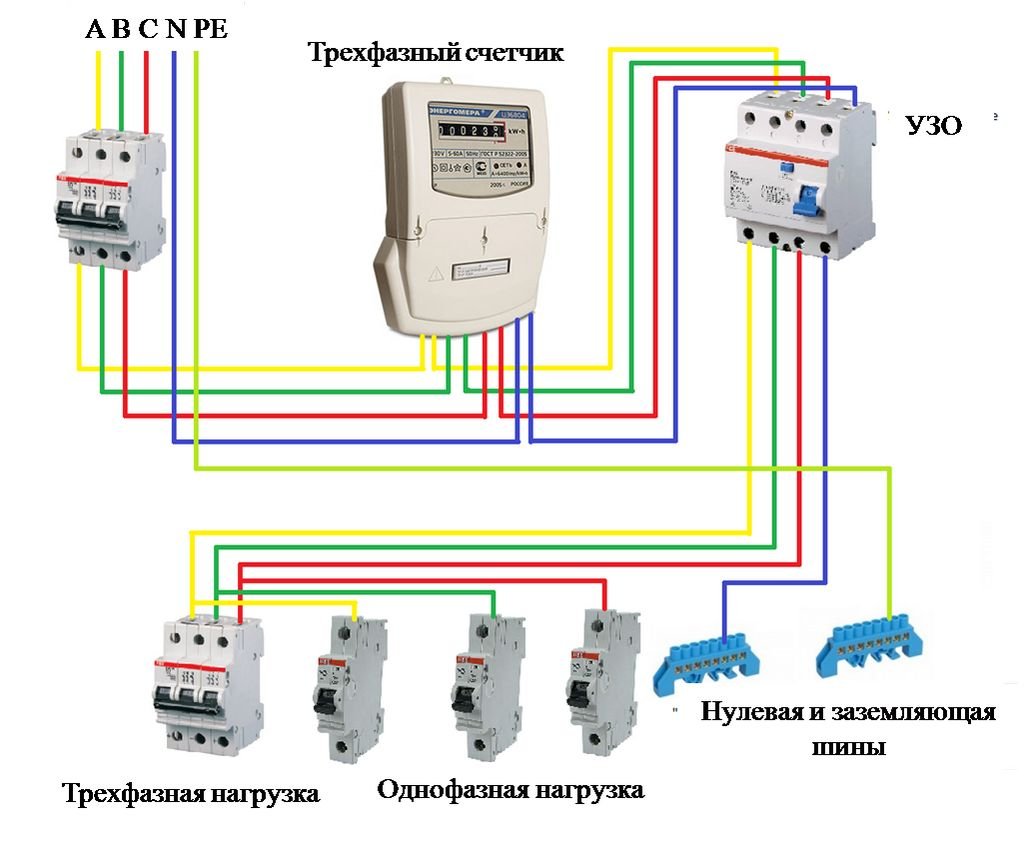

А вот как выглядит полная монтажная схема включения трехфазного счетчика.
Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.
Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.
Принцип работы измерительных трансформаторов
Следовательно, счетчик не будет работать и выдавать показания. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет.
Сегодня в продолжение, схемы подключения однофазного счетчика , схемы подключения трёхфазного электросчётчика учета. Электронные устройства Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются: Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора; Возможность эксплуатации в многотарифном режиме; Допустимость организации автоматического снятия показаний. Преимущества установки и эксплуатации изделия Меркурий Трансформатор тока Меркурий Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию.
Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку. Первичный контур выполняется из мощной токопроводящей шины, которая продевается сквозь центр устройства и подсоединяется в разрыв проводников питания потребителей электрической энергии.
Здесь работы, строго, должны производить профессионалы с соответствующими допусками работ. Большое значение имеет правильный выбор трансформатора
Очень важно соблюсти правильную фазировку включения обмоток
См. также: Пуэ кабель в земле
Подключаем трехфазный электросчетчик
Схемы подключения Схема полукосвенного подключения Схема подключения счетчика через трансформаторы тока Меркурий предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ. Аналогично подключают провода сечением 1.
Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Одна из них — подсоединение посредством десяти отдельных проводящих жил.
Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Поэтому если у человека нет уверенности в собственных талантах электрика при подключении трёхфазного электросчётчика через трансформатор, то целесообразно задуматься о вызове специалиста. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Монтаж трёхфазного счётчика также выполняется в шкафчике.
По аналогии выполняется подсоединение оставшихся обмоток трансформаторов к соответствующим контактам на счётчике. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Подключение ТЭН в трехфазную сеть. Часть 2
Щиток электрический под счетчик и автоматы — выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
Подключение трехфазного счетчика в щитке
Шаг 1: Подготовьте инструменты и материалы
Перед началом работы убедитесь, что у вас есть все необходимое:
- Трехфазный счетчик
- Щиток
- Кабель трехфазного тока
- Установочные провода
- Отвертка
- Плоскогубцы
- Изоляционная лента
Шаг 2: Отключите электричество
Перед началом подключения трехфазного счетчика в щитке необходимо отключить электричество, выключив автоматические выключатели или отключив клеммы на вводе электроэнергии.
Шаг 3: Установите трехфазный счетчик в щитке
Установите трехфазный счетчик в щитке, используя установочные провода и инструкцию, которая идет в комплекте с счетчиком.
Шаг 4: Подключите кабель трехфазного тока
Подключите кабель трехфазного тока к соответствующим клеммам счетчика и щитка
Обратите внимание на правильность подключения проводов, чтобы избежать короткого замыкания
Шаг 6: Включите электричество
После завершения всех механических работ, можно включить электричество и проверить работу трехфазного счетчика в щитке, убедившись в правильности подключения и отсутствии неполадок.
СИП в автомат
Ошибка №1
Подключение проводов СИП к вводному автомату напрямую без наконечников.
Это самая распространенная ошибка из всех возможных, можно сказать классика жанра
Если у вас воздушный ввод в дом, то в 99% случаев он делается проводом СИП.
“Нельзя просто так взять” и подключить СИП к автомату.
Проблема заключается в том, что провод этот алюминиевый (медного СИП не существует), да еще и “многопроволочный”, а клеммы вводного автомата медно-латунные.
Поэтому при подключении СИП без переходного наконечника (рекомендуется использовать НША-16 или НШАЛ-16):
один из контактов на автомате (с самой большой нагрузкой) ВСЕГДА, просто ВСЕГДА, будет плавиться.
Ознакомиться с различными вариантами подключения без штифтовых алюминиевых наконечников (допустим они в ваших магазинах просто не продаются), можете вот здесь:
Замена испорченного автомата на другой аналогичный, без каких-либо манипуляций с СИПом, через какое-то время приведет ровно к тому же самому результату.
Ошибка №2
Также обращайте внимание, чтобы наконечники стояли не только на фазных проводах СИП, но и на нулевой жиле.
Выгорание контактов происходит не только на автоматах!
Единственная проблема, с которой может столкнуться электрик, используя наконечник НШАЛ – недостаточное расстояние в шкафу.
Если вы изначально сэкономили на шкафчике и купили его, что называется “впритык”, монтажнику (каким бы он профессионалом не был) элементарно может не хватить места для установки наконечников.
Этот наконечник довольно длинный (почти 5см) + вам еще нужно оставить место под радиус изгиба СИП.
В маленьких шкафах, где верхняя Din-рейка находится и так высоко, ни один электрик не сможет нормально подключить СИП через такие наконечники.
И виноват будет в первую очередь тот, кто покупал данный шкафчик, а не сам монтажник. Вот примерно какой запас у вас должен оставаться до верхней стенки.
Еще не забывайте, что в шкафах учета в отличие от распредшкафов, которые ставят в самом доме, приходится работать с проводами и кабелями большого сечения 16-25мм2.
Поэтому самый оптимальный шкафчик с трехфазным счетчиком и минимальным набором автоматов, которые мы указали ранее, должен начинаться с габаритов 400*500мм.
Вы удивитесь, но большой шкаф учета иногда позволяет реально сэкономить.
Многие электропотребители, такие как въездные откатные ворота или бытовка, зачастую находятся гораздо ближе к щиту учета, чем к дому.
Соответственно, вы сможете подключить их напрямую со шкафа на трубостойке, нежели прокладывать десятки метров медного кабеля под землей через весь участок.
Маленькие шкафчики годятся для подключения либо однофазных вводов, либо 3-х фазного счетчика и одного автомата.
О нормальном подключении и последующей нормальной эксплуатации таких щитков речь уже не идет.
Внутри получается настоящая мешанина из проводов.
Советы и рекомендации электриков
Необходимо помнить что, выполняя монтаж электрических устройств и приборов, которые питаются от сети 220/380 В необходимо строго придерживаться правил техники безопасности. Ни в коем случае нельзя приступать к выполнению работ без предварительной проверки отключения напряжения и блокировки его включения без вашего ведома. Также нужно проверить, не повреждена ли изоляция рукояток инструментов. Для этого достаточно тщательного визуального осмотра. Не забудьте также о внимательном просмотре предоставленного ниже видео ролика, в котором подробно рассказано обо всех основных моментах монтажа электросчетчиков.
Однофазное электрическое питание
Однофазное электропитание запитывает потребителя от одной фазной линии и линии нулевого рабочего провода. Линии для однофазного питания называют однофазными электрическими сетями. Номинальное рабочее напряжение однофазных электрических сетей составляет 220 вольт.
Сами однофазные сети тоже можно разделить в зависимости от рабочих проводников.
Однофазная двухпроводная сеть
В однофазных двухпроводных сетях для электропитания используются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предусматривает заземление электроприборов. Двухпроводная электрическая сеть была да и остается самой распространенной в старом жилом фонде.
Если у вас дома проводка выполнена проводами с алюминиевыми жилами, скорее всего у вас двухпроводная электрическая сеть.
Пример схемы: однофазная двухпроводная сеть в квартире
Однофазная трехпроводная сеть
В однофазных трехпроводных сетях используются три провода: фазного(L), нулевого (N) и защитного, заземляющего. Третий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус прибора (короткого фазного замыкания). Обозначается PE.
Заземление защищает не только человека от поражений электротоком, но и спасает сами электроприборы от перегораний.
Отличие щитков
В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.
При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.
Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.
Виды трёхфазных приборов
Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.
За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.
Аналоговые индукционные приборы учета энергии
Принцип работы таких счетчиков схож однофазной модели устройства.
Схема подключения 3 фазного счетчика
Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.
Проверка правильности подключения
1. Проверьте, что счетчик работает
Перед тем, как начать проверку, убедитесь, что счетчик включен в сеть. На счетчике должны гореть индикаторы, указывающие на его работу. Если счетчик не работает, проверьте его подключение к сети.
2. Проверьте, что провода подключены правильно
Проверьте, что провода подключены правильно. Убедитесь, что провода фазы распределены по соответствующим фазовым входам счетчика. Провода нуля и заземления должны быть подключены соответственно к нулевому и заземляющему входам счетчика. По мере необходимости проверьте качество соединений и клемм.
3. Проверьте показания счетчика
Включите нагрузку на сеть и убедитесь, что показания счетчика соответствуют ожидаемым. При наличии большой нагрузки проверьте, что ток, измеряемый счетчиком, не превышает значение, указанное в технических характеристиках счетчика. Не забудьте проверить счетчик на разных фазах и в разных режимах работы.
- Проверьте показания счетчика в спокойном режиме работы.
- Проверьте показания счетчика при работе бытовой техники.
- Проверьте показания счетчика при просмотре телевизора или работы компьютера.
- Проверьте показания счетчика при использовании электроплиты или бойлера.
Если показания счетчика соответствуют ожидаемым, а индикаторы горят, значит, подключение счетчика было выполнено правильно.
Разновидности полукосвенного метода
Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:
- десятипроводная схема;
- соединение путем расключения на специальной колодке;
- подключение по схеме «звезда».
Десятипроводная коммутация
Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.
Другие схемы подсоединения
Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.
Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.
Виды включений и их особенности
В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:
- прямое подсоединение;
- косвенное включение;
- полукосвенное подключение.
Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.
Пошаговая инструкция по установке счетчика
Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:
- счетчик и щиток;
- монтажные инструменты с предварительно заизолированными ручками;
- изоляторы;
- выключатели (автоматы);
- провода;
- крепежи (винты и гайки);
- измеритель напряжения;
- DIN-рейки.
Второй шаг
Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.
В клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые
Третий шаг
Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.
Четвертый шаг
Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.
Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.
Пятый шаг
Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.
Шестой шаг
Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.
Седьмой шаг
Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.
Восьмой шаг
Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.
Девятый шаг
Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.
Тринадцатый шаг
Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.
На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.
Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!
Видео – Схема подключения электросчетчика
Такое
соединение нескольких счетчиков дает
возможность получить новые варианты
счетчиков, обладающих новыми
характеристиками (например, по
быстродействию).
Рис.
7.9. Параллельное соединение счетчиков.
Входные
импульсы подаются одновременно на 2 или
более счетчиков, выходы которых подключены
к элементу И (рис. 7.9). Сигнал на выходе
ячейки И появляется при совпадении
импульсов, поступающих с этих счетчиков.
Это имеет место, когда число входных
импульсов достигнет значения, равного
наименьшему общему кратному коэффициентов
деления (пересчета) счетчиков. Так,
например, для получения общего коэффициента
деления 35 можно использовать два счетчика
с коэффициентами 7 и 5. Выходные импульсы,
снимаемые с первого и второго счетчиков,
совпадают только после 35 входных. Для
реализации коэффициента пересчета 35
можно использовать 6 триггеров, соединенных
последовательно и логический элемент
И для организации обратной связи. В
таком счетчике задержка выходного
импульса относительно входного составит
6 задержек одного триггера плюс задержка
логического элемента И. При параллельном
соединении двух счетчиков по три триггера
с коэффициентами пересчета 7 и 5 общая
задержка составит 3 задержки одного
триггера плюс задержка логического
элемента И. Из рассмотрения работы
следует, что задержка выходного импульса
относительно входного в таком счетчике
меньше, чем в счетчике с последовательной
передачей переносов. Количество же
оборудования одинаковое. Параллельное
соединение счетчиков удобно использовать
для построения делителей в тех случаях,
когда коэффициент деления может быть
представлен произведением двух или
более простых чисел.
