Обозначение реле на схеме
Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.
Основные обозначения
| Изображение | Описание |
 | Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К. |
 | Контакты КУ на схеме изображаются точно так же как и контакты переключателей. |
 | |
 | Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства. |
 | Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки. |
Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.
Схемы подключения
Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.
С несколькими контактами
Схема подключения 4-х контактного реле
Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:
- Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
- Установка навесного предохранителя.
- Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
- Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
- Прозвонка провода мультиметром и присоединение его к кузову.
- Проверка фар и габаритов.
- Повторная прозвнока мультиметром и поиск цифры 12+.
Схема подсоединения пятиконтактного реле

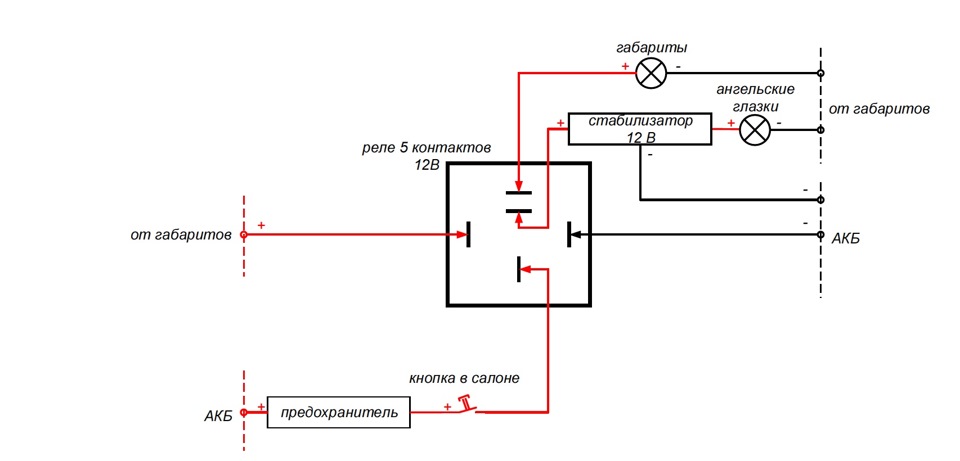

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

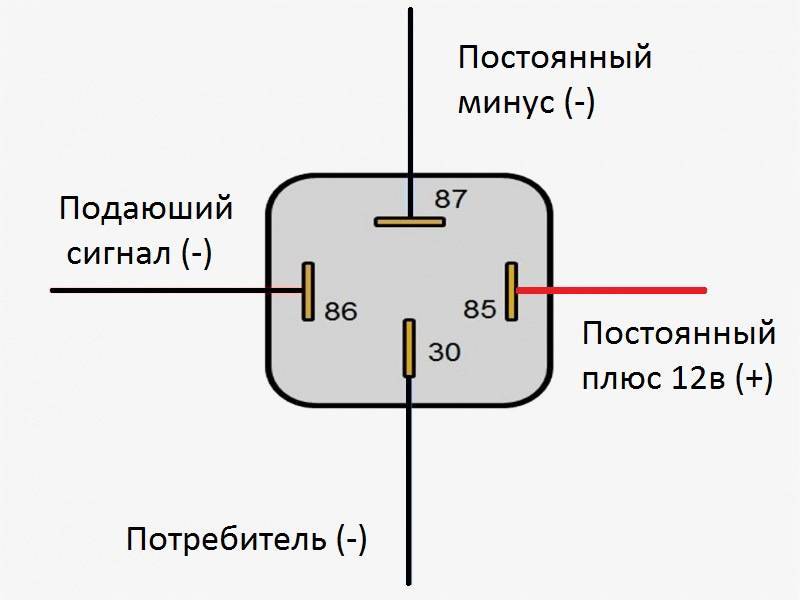

- Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
- Питающий контакт 85 соединяется с сигнализационным проводом.
- На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
- Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
- Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.
Для реле напряжения
Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов
Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:
- Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
- Подсоединяются контакты ввода через пускатель или контактор.
- Находится фаза по маркерам А, В, С и клемма нуля N.
- Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
- Проводник клеммы № 1 подключается на выход катушки.
- Клемма № 3 подсоединяется на фазу в обход реле напряжения.
- Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
- Проводники нагрузки соединяются с клеммами пускателя на выходе.
- Нулевые проводники в распредкоробе подкидываются на общую нейтраль.
Контакты реле.
В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

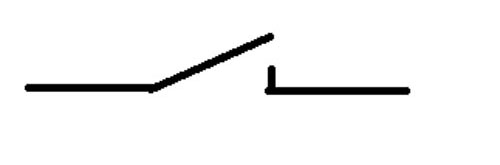

3.1. Нормально разомкнутые контакты.

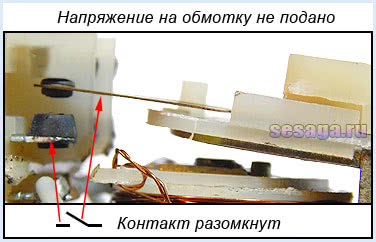

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.
3.2. Нормально замкнутые контакты.
Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.
3.3. Перекидные контакты.
У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.
Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.
К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

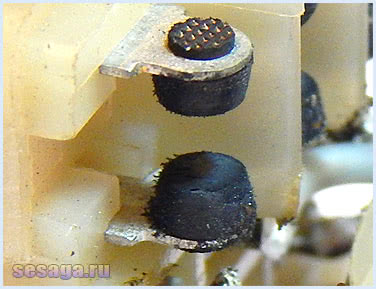

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.
Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.
В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.
В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.
Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.
В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.
Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.
Принцип работы
Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.
В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.
После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.
Особенности контактов
Распространенные конфигурации контактных групп реле
По конструкции контактное промежуточное реле состоит из трех типов элементов.
Нормально разомкнутые
Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.
Нормально замкнутые
Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.
Перекидные
При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.
ТИПЫ ПРОМЕЖУТОЧНЫХ РЕЛЕ
Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным.
Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд.
Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.
РП – 23.
Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику.
С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.
Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):
- 1 р, 4 з;
- 2 р, 3 з;
- 3 р, 2 з;
- 4 р, 1 з.
Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы.
При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность.
Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи.
РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В.
РП – 25.
Внутренняя схема электрических соединений промежуточного реле этого типа аналогична РП – 23. Катушка РП – 25 предназначена для работы на переменном напряжении. Варианты исполнения оснащаются катушками на напряжение 100 В, 127 В или 220 В.
Рабочий ресурс электромагнитного механизма промежуточных реле РП – 23 и РП – 25 составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.
Что такое реле напряжения?
Реле напряжения относится к разновидности коммутационных приборов, и выполняет сравнение действующих величин с заданными. Современные устройства позволяют устанавливать определённый порог, после которого срабатывает реле и отключает домашнюю сеть, сохраняя все электроприборы исправными.
Какие бывают реле напряжения:
- Отображающие только напряжение сети. Вся информация выводится на удобный небольшой дисплей.
- Устройства, которые также выводят на экран силу тока. Не слишком важная функция, но разбирающиеся люди могут определить по высокому току проблему или найти неисправность.
Также существуют удобные и компактные реле напряжения, которые просто вставляются в розетку, а не подключаются штатно в электрощиток. Такие устройства практичны тем, что их можно применять для одного или пары потребителей, например, компьютера.
Как подключить двух-, четырех- и пятиконтактное реле
Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.
- Механизмы реле
- Принцип работы
- Разновидности реле
- Количество фаз
- Тип переключения
- Тип активации воспринимающего элемента
- Тип управления нагрузкой
- Тип поступления сигнала
- Особенности контактов
- Нормально разомкнутые
- Нормально замкнутые
- Перекидные
- Электрическая схема реле
- Схемы подключения
- С несколькими контактами
- Для реле напряжения
- Настройки реле
О реле промежуточном
Опубликовано: 25 мая 2014 г. в 09:36, 2082 просмотра Комментировать
Реле промежуточные применяются для передачи команд исполнительными элементами в цепи замыкания катушки, методом коммутации электрических цепей различными переключающими контактами. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.
Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации. Реле предназначены для выполнения коммутации во вспомогательных цепях и цепях управления, защиты и сигнализации.
Промежуточное реле служит как вспомогательное устройство и применяется, когда нужно провести:
- замыкание или размыкание одновременно нескольких независимых цепей — размножить контакты (так, к примеру, одним контактом отключаем выключатель, а другим — выдаем аварийный сигнал в схему сигнализации);
- управление реле большей мощности, коммутриущим цепи с большими токами (так, к примеру, требуется провести подачу напряжения на включающий соленоид привода выключателя, при чем ток включения достигнет 63 ампер, однако с помощью одного промежуточного реле выполнить такую операцию не представляется возможным, потому вначале нужно подать напряжение на катушку промежуточного реле, после чего уже своими контактами включит контактор большей мощности, что скоммутирует уже большие токи;
- создание искусственного замедления действия релейной защиты.
Назначение
Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.
Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.
В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.
Промежуточные реле входят в состав категории электромагнитных реле управления и относятся к логическим или вспомогательным реле.
Их непосредственная функция заключается в связи между различными составляющими элементами релейной защиты. Они используются для передачи и усиления сигналов от других видов реле к устройствам постоянного или переменного тока. Промежуточные реле передают действие от измерительных реле к коммутирующему выключателю для отключения, действующего электропривода в момент опасного режима работы или производства планового выключения.
Особенности конструкции промежуточных реле
Конструкция промежуточного реле включает в свой состав электромагнит и приставку времени на полупроводниках. Управление выдержки времени достигается ха счет поворота резистора против часовой стрелки – оно снижается. Поворот резистора по часовой стрелке служит для повышения величины времени.

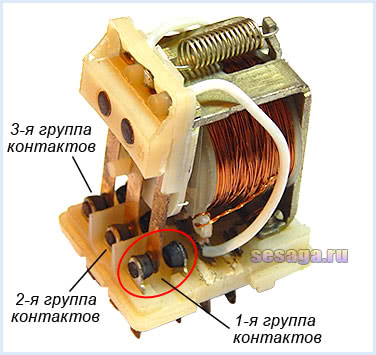

Рис. № 1.Общий внешний вид и схема промежуточных реле РП-23, Рп-232, РП-233
- Сердечник (1) реле изготовлен из шихтованного металла, этим достигается замедление и снятие эффекта вихревых токов.
- Для предотвращения залипания якоря (2) во время остаточного намагничивания в специальном вырезе полюса электромагнита прессуется немагнитная пластина (9).
- Для увеличения вибростойкости реле, используется противодействующая пластина. В наличии должен быть обязательно уравновешивающий груз, который устанавливается на окончании якоря.
- Бронзовые пружины (12) с серебряными контактами для повышения надежности на свободных концах разрезаются по вдоль оси. Кроме этого, наличие бронзовых пружин снижает вибрацию при замыкании контактной группы.
- Зазор, который есть между сердечником и якорем обуславливает напряжение срабатывания устройства.
Натяжение возврата зависит от высоты немагнитной пластины и ее расположением над плоскостью переднего полюса шихтованного сердечника.
Рис. №2. Общий вид промежуточного реле РП-25.
1- шихтованный магнитопровод; 2 — катушка; 3 — якорь, 4 – контакты неподвижные; 5 – подвижные контакты; 6 – возвратная пружина; 7 – скоба направляющая; 8 – пластина; 9 – цоколь; 10 – хвостовик скобы якоря; 11 – короткозамкнутый виток, служит для снижения вибрации; 12 – бронзовая, фиксирующая положение, пластина; 13 – упорная колодка для подвижной контактной группы; 14 – верхняя колодка для неподвижной контактной группы.
Недостатки промежуточных реле
Пробивное напряжение ее превышает 220В, переходное сопротивление выше 1 кОм. Со временем, например, через полгода, воздействие воздуха повышает сопротивление почти в 100 раз. Повысить устойчивость контактов может чистое золото или сплав золота и никеля.
Платиновые контакты устойчивы при вредном воздействии в атмосфере сернистых газов, но отличаются неустойчивостью в парах органических веществ.
Серебро неустойчиво при воздействии сернистых газов. Избежать отказов возможно при меньшем значении коммутирующего тока.
Повышается надежность контактов при помощи регулярного обслуживания реле, протиранием контактов, также надежность увеличивается при сильном нажатии на контактную группу.
Главной причиной, вследствие, которой происходит разрушение контактной системы, служит явление электрических разрядов, появляющихся в процессе размыкания и замыкания цепей. При ослабленном контакте появляется нагрев, при которой происходит снижение механической надежности и снижение прочностных характеристик материала контактных групп и самих контактов. Относительно стабильное действие контактов обуславливается большим давлением на группу контактов.
Для увеличения степени надежности используют параллельное и последовательное срабатывание контактных групп. При последовательном срабатывании контакты может разорвать, возникший большой ток. Параллельное подключение контактов увеличивает степень надежности замыкания цепи
Обозначение на корпусе
На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:
- Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
- Мощность устройства. Указывают редко.
- Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
- Производственная информация. Тип прибора (РП), год выпуска, производитель.
- Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.
Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:
- Р — реле;
- П — промежуточное;
- У — универсальное;
- 21 — номер серии.
Звуковой сигнал от Волги на ВАЗ 2110
Установить сигналы от Волги в ВАЗ 2110 можно различными способами. По разному можно не только закрепить Волговские рожки, но и выполнить их подключение. Звуковые сигналы от Волги бывают старого и нового образца. Разницы большой нет, немного тональность другая, но это на любителя..
- Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена 270р
- Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 430р
Уровень звукового давления 105-118 Дб.
- Штатные сигналы по паспорту потребляют не более 5А (на замерах не больше 3,5А)
- Волговские сигналы 8А каждый (Итого 16А)
Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10) Реле можно установить:
- Внутри салона в блоке предохранителей.
- Под капотом (в этом случае реле нужно изолировать, чтобы не попала влага)
Рассмотрим оба варианта подключения на примере:
Как правильно подключить пятиконтактное реле
Пятиконтактное реле очень важный элемент электрической цепи. Оно используется для управления другими устройствами, такими как электромоторы, светодиоды, вентиляторы и т.д. Но для того, чтобы реле работало корректно и не стало источником проблем, его нужно правильно подключить.
Перед подключением пятиконтактного реле необходимо ознакомиться с его схемой. На схеме показано, какие контакты используются для подключения и как они работают внутри устройства.
Перед началом подключения нужно убедиться, что питание отключено. Затем подключите провода к соответствующим контактам реле. Когда провода подключены, можно подать питание и проверить, правильно ли настроено реле.
Если после подключения реле не работает, нужно проверить провода на обрывы или короткое замыкание. В большинстве случаев это поможет исправить проблему и включить реле.
- Не забывайте ставить предохранители перед подключением.
- Убедитесь в правильности подключения до подачи питания.
- При возникновении проблем с реле не пытайтесь самостоятельно ремонтировать устройство, обратитесь к специалисту.
Важно правильно подключать пятиконтактное реле, чтобы избежать проблем и обеспечить стабильную работу устройства. Перед началом подключения ознакомьтесь со схемой и следуйте инструкции
Механизмы реле
Основные элементы электромагнитного реле
Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.
Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
Что понадобится для изготовления?
В зависимости от выбранной модели процесс может оказаться как простым, так довольно трудоемким. Поэтому всем необходимым лучше запастись заранее, чтобы не останавливаться на половине проделанной работы.
Для сборки реле времени вам понадобится:
- набор радиодеталей – в каждом конкретном примере самодельного реле их перечень будет отличаться, но основная номенклатура останется неизменной (резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т.д.);
- основание для набора элементов – печатная плата, диэлектрическая поверхность или каркас, также выбираются исходя из местных условий;
Рис. 3. Печатная плата
- паяльник, припой и другие приспособления для соединения элементов цепи.
- корпус – для защиты элементов реле от различных механический воздействий, попадания пыли, влаги и засорителей;
- блок управления или программирования – если вы планируете сделать регулируемую задержку.
В некоторых ситуациях вышеперечисленные части можно позаимствовать из старых электронных приборов, если он вам подходят, в противном случае их нужно приобрести. С конкретным перечнем вы сможете определиться после того, как выберете конкретную модель, которую хотите изготовить.
Установка пятиконтактного реле без проблем: шаг за шагом инструкция
Шаг 1: Подготовка инструментов и материалов.
Перед началом установки пятиконтактного реле необходимо убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: пятиконтактное реле, провода, отвертка, паяльная станция, припой и другие необходимые приспособления.
Шаг 2: Отключите питание.
Перед установкой пятиконтактного реле необходимо отключить питание в соответствующей электрической цепи. Убедитесь, что питание полностью отключено и не существует опасности поражения электрическим током.
Шаг 3: Подключите провода.
С помощью отвертки подключите провода к соответствующим контактам пятиконтактного реле. Убедитесь, что провода надежно закреплены и нет никаких свободных или обрывистых концов
Также обратите внимание на правильность подключения проводов в соответствии с маркировкой контактов пятиконтактного реле
Шаг 4: Припаяйте провода.
Припаяйте провода к контактам пятиконтактного реле, используя паяльную станцию и припой
Обратите внимание на то, чтобы припой был равномерно распределен и провода надежно закреплены
Шаг 5: Закрепите реле.
После того, как все провода надежно припаяны к контактам пятиконтактного реле, закрепите его в соответствующем месте с помощью винтов, зажимов или других крепежных приспособлений. Убедитесь, что реле надежно закреплено и не существует опасности его отрыва или перемещения.
Шаг 6: Проверьте подключение.
После завершения установки пятиконтактного реле, необходимо проверить правильность его подключения и работоспособность. Включите питание и убедитесь, что реле функционирует без проблем и выполняет заданные функции.
Помните, что установка пятиконтактного реле требует определенных навыков и знаний в области электротехники. Если вы не уверены в своих способностях или не имеете достаточного опыта, настоятельно рекомендуется обратиться к профессиональному электрику для установки реле.
Что такое реле, и как оно работает
Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть ответ: с помощью реле.
Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.
Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.
В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.
Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.
Блокировка двигателя
В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).
Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.
Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.
Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.
Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».
Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».
Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.
На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.
Открытие багажника с брелока автосигнализации
Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.
Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.
Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.
Примеры подключения
Чаще всего применяется схема параллельного подключения промежуточного реле. В этом случае катушка промежуточного реле подключается к шинам оперативного питания последовательно с контактами реле – источника сигнала на полное напряжение шинок управления. Контакты РП подключают последовательно с нагрузками.
Схема параллельного подключения
В этом примере при достижении в цепи предельного значения тока сначала срабатывает токовое реле КА. Его контакты собирают цепь включения промежуточного реле KL, а его контактная система KL1..KL3 подает оперативное напряжение в соответствующие цепи РЗА.
Реже используется схема последовательного подключения. Для такого варианта характерно подключение катушки промежуточного реле последовательно с катушками исполнительных механизмов (на ток цепи). В этом случае к обмотке РП предъявляются дополнительные требования по минимальному сопротивлению обмотки для минимизации падения напряжения на ней – потери на катушке реле не должны превышать 10% от напряжения шинок управления. В остальном реле параллельного действия не отличаются от реле последовательного действия.
Пример схемы с последовательным включением РП
На приведенном примере реле тока сначала запускает реле времени КТ. Отработав заданный период, контакты КТ подают напряжение в последовательную цепь из промежуточного реле KL и (через блок-контакты Q1) катушки отключения выключателя YAT. Контакты KL можно использовать для схем сигнализации и автоматики.
Иногда применяются реле с двумя обмотками – основной (обмоткой напряжения) и обмоткой удержания (токовой). Основная обмотка может быть включена по параллельной схеме, а дополнительная – по последовательной. Сначала реле срабатывает от параллельной обмотки – импульс может быть кратковременным. Во включенном состоянии реле удерживается током до окончания отключения выключателя. Такая сложная система позволяет увеличить надежность защиты, снизить потребляемую мощность (для удержания нужен намного меньший ток, чем для срабатывания) и разгрузить источник оперативного напряжения в аварийной ситуации.
В этой схеме реле KL срабатывает от короткого импульса тока посредством катушки KL-1 и удерживается во включенном состоянии токовой катушкой KL-2 до отключения выключателя
И еще один пример – использование магнитного пускателя в качестве промежуточного реле в сети 380 вольт. Напряжение на силовых шинах контролируется с помощью реле напряжения. Нагрузочная способность его контактов недостаточна для управления мощной нагрузкой, а для включения и выключения пускателя – вполне. А пускатель, в свою очередь, своими мощными контактами коммутирует нагрузку.
Использование магнитного пускателя в качестве РП
Промежуточное реле не реагирует на изменение параметров электрической сети, не всегда способно отключить нагрузку непосредственно. Его задача проще – обеспечить нормальную работу других устройств. Но без РП нормальную работу систем РЗА не построить, даже с использованием самых современных микропроцессорных модулей – для управления, например, соленоидами выключателей так же, как и на ранних стадиях развития электротехники, все равно используются внешние промежуточные реле.
