Как сделать кухонную вытяжку тише
Лучше всего заранее побеспокоиться и выбрать наиболее тихую модель вытяжки. Для этого вида техники уровень шума при работе указывается обязательно, но некоторые производители и продавцы иногда лукавят, указывая по умолчанию уровень шума для самого малопроизводительного режима работы.
Примерно половина всего шума производится не самой вытяжкой, а отводящими воздуховодами (если вытяжку предполагается использовать в проточном режиме)
Поэтому очень важно правильно их смонтировать и звукоизолировать. Для воздуховодов лучше брать трубы с гладкими стенками из плотного пластика — они производят меньше шума, нежели различные типы гибких гофрированных шлангов, в которых из-за высокой шероховатости ребристых стенок могут возникать сильные турбулентные потоки воздуха, сопровождающиеся вибрацией. При этом в круглых трубах шум будет тише, чем в прямоугольных той же площади сечения
Правда, прятать первые сложнее
При этом в круглых трубах шум будет тише, чем в прямоугольных той же площади сечения. Правда, прятать первые сложнее.
Уровень шума воздуховодов можно уменьшить на 10–15 дБ при правильной звукоизоляции отводящих воздуховодов. Звукоизоляция производится с помощью рулонных изолирующих материалов на основе вспененного полиэтилена, каучука, стекловолокна и т. д., таких, например, как «ЗвукоИзол», «Пенофол», «ТермоЗвукоИзол», NoiseBlock Pipe. Материалы эти выпускаются в виде листов или готовых гильз, которые надеваются на трубы; последний вариант может быть дороже, но проще в монтаже.
Колебания вентиляционной трубы передаются и через систему креплений на строительную конструкцию и от неё в виде шума в помещение (так называемое распространение звука в строительной конструкции). Чтобы снизить этот вид вибраций, рекомендуется использовать акустические развязки — крепёжные хомуты с демпфирующими вкладками из резины или аналогичного по свойствам материала. То же самое можно сказать и про вытяжку — при монтаже на стену между стеной и корпусом вытяжки рекомендуется проложить лист материала, гасящего вибрацию.
Как уменьшить шум при работе вытяжки
Существует два пути решения проблемы. Первый – рассчитать параметры вытяжной панели перед покупкой: мощность, высоту, ширину, расстояние до воздуховода. Подбирают нужную модель – рециркуляционную или с проточной вентиляцией. Чем правильнее рассчитаны эти параметры в соответствии с помещением, где будет установлена вытяжка, тем выше гарантия отсутствия шума.
Второй путь – правильно монтировать купленную вытяжку и досконально учесть особенности ее работы.
Способы снижения шума и их особенности
Шум бывает особенностью недорогих моделей вытяжек, которые выполнены из некачественных материалов и неправильно собраны на заводе.
Перед покупкой читают инструкцию к устройству. В ней указана производительность вытяжки и то, на какую площадь кухни рассчитана модель. Мощные вытяжки в маленьких пространствах создают повышенный уровень шума. Рекомендуется выбирать устройство так, чтобы его мощность шла с запасом. Тогда вытяжку включают не на самую большую скорость, и уровень шума меньше.
Диаметр гофры выбирают в соответствии с мощностью устройства. Если на мощную вытяжку приспособить воздуховод маленького сечения, он будет громче шуметь из-за большого напора воздуха.
Соотношение сечения воздуховода и параметров вытяжки:
- в вытяжке мощностью около 1000 м³/ч диаметр сечения должен быть 200 мм и больше (но не меньше!);
- при мощности 150-200 м³/ч сечение должно быть 100 мм;
- при мощности устройства от 200 до 1000 м³/ч используют воздуховод с сечением 150 мм.
Устанавливают воздуховод из пластика, не используют другие материалы, делают минимум поворотов и переходников. Если в воздуховоде присутствует прямой угол, которого нельзя было избежать при монтаже, его скругляют. В 90°-ный поворот вставляют картонку. Она будет сглаживать крутой угол.
Соблюдают правила монтажа. Прибор должен быть жестко закреплен, чтобы не было люфта. Воздуховод прочно прижимают стяжками, хомутами, при необходимости заливают герметиком.
Вешают вытяжку на правильной высоте: от рабочей панели устройства до электрической плиты должно быть 60 см, до газовой плиты – 75-80 см. Если помещают прибор на большую высоту, вытяжная панель будет звенеть от того, что мощности придется использовать больше. Если опускают ниже положенного, плавятся детали вытяжки. Например, часто шумят оплавленные лопасти вентилятора. Устранить этот шум можно, только сменив поломанную деталь.
Чистят загрязненные детали вытяжки. Лопасти вентилятора, когда загрязняются, шумят и вибрируют. Фильтр из-за толстого слоя жира плохо пропускает воздух. Приходится включать режим работы на максимум, звук от этого тоже усиливается.
Чистят воздуховод. Когда в него попадет мусор – кусочки штукатурки, камешки, посторонние предметы – они вибрируют в потоке воздуха, шумят и стучат. Для прочистки корпус вытяжного устройства демонтируют. Доверяют эту работу специалистам, которые прочищают воздуховод и вентиляционную шахту.
Убирают шум дополнительной звукоизоляцией:
- встраивают вытяжку в шкаф и обивают его звукоизолирующими материалами;
- устанавливают звукоизоляцию на воздуховод.
Материалы для шумоизоляции вытяжки
Использование того или иного типа материалов изоляции вытяжки следует предусмотреть еще на стадии проектирования, но это возможно только при строительстве новых зданий. Эксплуатанты старых, многократно реконструируемых и переделываемых построек, постоянно сталкиваются с вентиляцией, находящейся в изношенном или запущенном состоянии. Полная замена системы возможна не всегда, зачастую можно обойтись доработкой имеющихся воздуховодов
. Существующие на современном рынке материалы для шумоизоляции позволяют исключить большинство звуков и вибрации, приводя работу системы в нормальный режим.
Для устранения шума рекомендуется использовать следующие материалы:
- ламелл-маты (ламельные, ламелла-маты). Представляют собой маты из минеральной ваты , помещенные на плотную, иногда самоклеящуюся подложку из алюминиевой фольги или плотной пропитанной бумаги, ускоряющую монтаж. Обеспечивают шумо-и теплоизоляцию, могут устанавливаться как на плоские, так и на криволинейные поверхности
- изолон (изолон-тейп). Вспененный полиэтилен, имеющий липкий слой для простоты монтажа
- пенополистироловые плиты (или «скорлупа» для круглых каналов). Дешевый и очень легкий материал, эффективный в работе, но достаточно хрупкий и непрочный
- напыляемые материалы — пенополиуретан, пенофол и т.д. Вариант удобен для изоляции участков со сложной конфигурацией, наличием переходников, ответвлений, тройников и т.п. Обеспечивают плотное и герметичное покрытие, снижающее уровень шума и утепляющее каналы
- каучуковые маты . Эффективно гасят звуковые колебания и вибрацию, долговечны и надежны, но имеют ощутимую массу, что усложняет монтаж и нагружает воздуховоды
Принцип классификации воздуховодов
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.
Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.
Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.
Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.
Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.
Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.
Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.
Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.
а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Правильный подбор материала для монтажа звукоизоляции

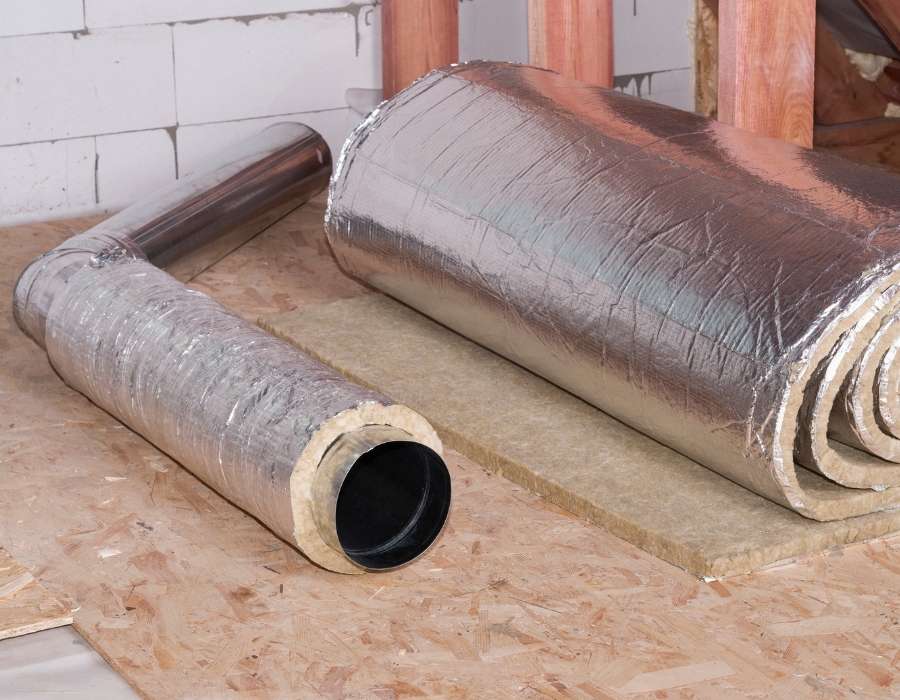

Каменная вата выполняет две функции — утепляет воздуховод и устраняет шумность
Эффективность звукоизоляции в квартире или загородном доме зависит от того, насколько верно выбран и использован тот или иной защитный материал. При этом обязательно учитываются следующие факторы:
- структура, гарантирующая надежное поглощение мешающего шума;
- простота и удобство монтажа материала;
- соотношение стоимости и качества, определяющие целесообразность его применения.
В проблемных зонах воздуховодов (в переходах и в области колен) используемый изоляционный материал со временем истончается или деформируется. Этим объясняется необходимость повторного нанесения (монтажа) изоляции, в качестве которой нередко используются базальтовые пластины или маты. Пластичная структура этих средств гарантирует хорошую защищенность от нежелательных деформаций.
Еще один вариант обработки воздуховодов – использование технологии напыления полимерных материалов на поверхности шахт, каналов или труб. Среди них большой популярностью пользуются Изолон либо самоклеящийся Изолонтейп
Этот метод считается эффективным вариантам изоляции с купированием посторонних шумов, но пользоваться им следует осторожно
Главные параметры вентиляционного короба
Главный критерий, по которому выбирается вентиляционный короб — это его пропускная способность. Рассчитать ее способность человеку без специального образования не удастся, так как формула сложная, но есть масса таблиц, которые отражают необходимую пропускную способность, в зависимости от размеров короба.
Главная закономерность проста: пропускная способность зависит от имеющихся углов и неровностей в конструкции короба — чем их больше, тем сложнее воздуху правильно функционировать. Чтобы отводить одинаковый объем воздуха в этом случае, требуется более мощное оборудование либо большее сечение.
Поверхность вентиляционного короба — как внешняя, так и внутренняя, может быть гладкой или гофрированной. Также короба могут быть круглой, квадратной или прямоугольной формы, но круглые конструкции предпочтительней, так как в них нет препятствий для отвода воздуха и они просты в уходе. Короба различаются по материалу изготовления: пластик или металл.
Как сделать звукоизоляцию воздуховодов системы отопления, вентиляции и кондиционирования?
Вентиляторы, которые перемещают воздух в современных системах отопления, вентиляции и кондиционирования, часто производят различные шумы, которые будут резонировать через воздуховоды до тех пор, пока эти невыносимые частоты в конечном итоге не достигнут ваших неподготовленных ушей.
Существуют различные способы уменьшить или полностью решить проблему, и глушители воздуховодов, безусловно, являются наиболее эффективным вариантом, поскольку они специально разработаны для этой цели.
Эффективным решением в отношении использования воздуховодных глушителей было бы размещение одного или нескольких воздуховодных глушителей между вентилятором и помещениями, где находятся люди, а тип глушителей воздуховодов, используемых для этой цели, будет во многом зависеть от доступного пространства и характеристик помещения. воздуховод ОВКВ в частности.
Хотя воздуховодные глушители вполне совместимы, эти факторы по-прежнему будут играть огромную роль при выборе лучшего варианта для вашей конкретной системы воздуховодов и потребностей.
Глушители воздуховодов Silent-Mod
Они доступны во множестве спецификаций, моделей и длин и учитывают форму и перепад давления в зависимости от воздушного потока и снижения шума.
Системы отопления, вентиляции и кондиционирования Silent-Mod разработаны для максимальной прочности и уменьшения передачи звука через боковые стенки и изготовлены из оцинкованной стали калибра 22–18 без каких-либо хрупких материалов для шумоглушителей вентиляционных отверстий, которые могут вибрировать в воздушном потоке, например, калибра 26 или 24.
Популярные типы прямоугольных и круглых Глушители для воздуховодов систем отопления, вентиляции и кондиционирования воздуха включают коленчатый рассеивающий, прямой рассеивающий, реактивный (без заполнения), угловой и прямой, перекрестный, осевой конус и переходный.
Существуют и другие методы звукоизоляции системы отопления, вентиляции и кондиционирования, которые в некоторой степени эффективны. Но эти методы не оказывают такого значительного влияния на поведение и контроль звуковых волн и вибраций внутри различных компонентов воздуховодов.
Такие альтернативные методы звукоизоляции воздуховода HVAC могут включать в себя изоляцию воздуховодов с помощью облицовок, закрытие неиспользуемых вентиляционных отверстий, выбор гибких воздуховодов, где это возможно, выполнение ремонта при необходимости, создание звукового лабиринта внутри воздуховода, герметизацию зазоров и использование перекрытий.
Доступны продукты, которые могут помочь в звукоизоляции вентиляционных отверстий системы отопления, вентиляции и кондиционирования воздуха, в том числе звукоизоляционная пленка Quiet Wrap Pipe, RoadBlockR, VibraBlock и совершенно тихая пена с тканевым покрытием.
Облицовка изнутри
| Материал воздуховода, мм | Толщина слоя ЗПМ, мм | Среднегеометрические частоты октавных полос, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Облицованный канал в круглой трубе диаметром 200 мм | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1. K-FONIK ST B20 AD | 20 | 2 | 2 | 2 | 4 | 17 | 12 | 23 | 19 |
| 2. K-FONIK PU B20 AD | 20 | 1 | 2 | 1 | 5 | 13 | 42 | 32 | 30 |
| 3. K-FONIK open cell 240 | 25 | 3 | 6 | 5 | 10 | 10 | 18 | 24 | 26 |
| 4. K-FONIK FIBER AD | 10 | — | 3 | 3 | 5 | 7 | 13 | 17 | 17 |
Если эффективности конструкции недостаточно, рекомендуем рассмотреть многослойные системы из звукоизолирующих и звукопоглощающих материалов, рассмотренные в разделе «Шумоизоляция промышленных трубопроводов».
При увеличении сечения воздуховода, эффективность «облицовки канала» уменьшается.
При акустических расчетах, пользуются так же понятием Уровня Звуковой Мощности, которые при необходимости пересчитываются в Уровни Звукового Давления.
Для снижения уровня звуковой мощности в поворотах, при облицовки вссей внутренней поверхности канала, следует руководствоваться данными
*. «Звукоизоляция и звукопоглощение» Учебное пособие. Москва АСТ Астель 2004 г. Глава 19
| Место облицовки и ширина поворота D, мм | Снижение уровней звуковой мощности, дБ, при среднегеометрических частотах октавных полос, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| До поворота при D: | ||||||||
| 125 | 1 | 5 | 8 | 6 | 8 | |||
| 250 | 1 | 5 | 8 | 6 | 8 | 11 | ||
| 500 | 1 | 5 | 8 | 6 | 8 | 11 | 11 | |
| 1000 | 1 | 5 | 8 | 6 | 8 | 11 | 11 | 11 |
| После поворота при D: | ||||||||
| 125 | 1 | 6 | 11 | 10 | 10 | |||
| 250 | 1 | 6 | 11 | 10 | 10 | 10 | ||
| 500 | 1 | 6 | 11 | 10 | 10 | 10 | 10 | |
| 1000 | 1 | 6 | 11 | 10 | 10 | 10 | 10 | 10 |
| 2000 | 6 | 11 | 10 | 10 | 10 | 10 | 10 | 10 |
| До и после поворота при D: | ||||||||
| 125 | 1 | 6 | 12 | 14 | 16 | |||
| 250 | 1 | 6 | 12 | 14 | 16 | 18 | ||
| 500 | 1 | 6 | 12 | 14 | 16 | 18 | 20 | |
| 1000 | 1 | 6 | 12 | 14 | 16 | 18 | 18 | 18 |
| Примечание. Данные справедливы, если длина облицованного участка составляет не менее 2D, а толщина облицовки равно 10% ширины D. Для облицовок меньшей толщины длину облицованного участка следует пропорционально увеличивать. |
От схемы облицовки каналов, зависит эффективность шумоглушения, особенно для сечений воздуховодов, со сторонами более 1000 мм.
| Форма проходного сечения | Диаметр или ширина трубопровода, мм | Частоты октавных полос, Гц | ||||
| 63 | 125 | 250 | 500 | >=1000 | ||
| Круглая | 75-200 | 0,1 | 0,1 | 0,15 | 0,15 | 0,3 |
| 200-400 | 0,06 | 0,1 | 0,1 | 0,15 | 0,2 | |
| 400-800 | 0,03 | 0,06 | 0,06 | 0,1 | 0,15 | |
| 800-1600 | 0,03 | 0,03 | 0,03 | 0,06 | 0,06 | |
| Прямоугольная | 75-200 | 0,6 | 0,6 | 0,45 | 0,3 | 0,3 |
| 200-400 | 0,6 | 0,6 | 0,45 | 0,3 | 0,2 | |
| 400-800 | 0,6 | 0,6 | 0,3 | 0,15 | 0,15 | |
| 800-1600 | 0,45 | 0,3 | 0,15 | 0,1 | 0,06 |
Выбор длины и сечения (диаметра) шумоглушителя
Типоразмер шумоглушителя подбирается по сечению воздуховода, в котором он устанавливается. Для прямоугольных воздуховодов следует предусматривать шумоглушители прямоугольного сечения, для круглых воздуховодов — шумоглушители круглого сечения. При этом ширина и высота прямоугольного шумоглушителя должна соответствовать ширине и высоте воздуховода, а диаметр круглого шумоглушителя — диаметру подсоединяемого воздуховода (см. рисунок 3).
В обозначении шумоглушителей часто участвует марка элемента, а также его длина и ширина. Например, Арктос выпускает шумоглушители CSA. Маркировка CSA 160/600 обозначает шумоглушитель длиной 900 мм для присоединения к воздуховоду диаметром 200мм. А RSA 400×200/1000M1 — это шумоглушитель сечением 400×200 длиной 1000мм.

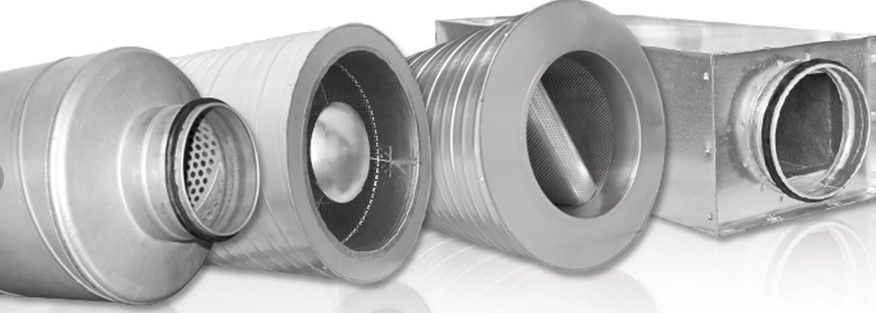

Рисунок 3. Внешний вид круглого и прямоугольного канальных шумоглушителей.
Таким образом, шумоглушители диаметром 100мм устанавливаются в воздуховодах диаметром 100мм и т.д. При монтаже шумоглушителя следует помнить, что его диаметр больше диаметра присоединительного патрубка. Так, шумоглушитель CSA 200/900 имеет диаметр присоединительного патрубка 198мм, а наружный диаметр 300мм.
Длина шумоглушителя зависит от того, насколько сильно нужно понизить шум в канале. Чем длиннее шумоглушитель, тем выше его шумоподавление. На практике чаще всего применяются шумоглушители длиной 600 и 900 миллиметров. Это объясняется ещё и тем, что длинные шумоглушители занимают много места, и их не всегда удаётся удачно разместить в подшивном потолке коридора или в венткамере.
https://ventilyaziya.ru/kvartira/osobennosti-shumoizolyaczii-ventilyaczii-v-kvartire/https://dom-sad911.ru/shumoizolyaciya-ventilyacii-v-kvartire-i-dome/https://mir-klimata.info/shum-v-sistemah-ventilyacii-i-borba-s-nim-kanalnye-shumoglushiteli/
Самые распространенные ошибки
Зачастую ошибки при проведении шумоизоляционных работ возникают из-за неправильного монтажа вытяжной конструкции в квартире: структурные волны появляются в связи с нарушениями, допущенные при монтаже общей конструкции и проведения настройки работы мотора вентилятора, кондиционера
Что важно знать при установке шах воздухоотводов своими руками:
- Поскольку коридор системы вентиляции испытывает нагрузку при прохождении по нему воздушного потока, даже если он хорошо укреплен, стоит использовать материал с вибропоглащающим эффектом.
- При использовании рециркуляционной системы, либо вытяжки, имеющей замкнутый цикл, не рекомендуется монтировать вспомогательные системы воздухоотвода. Особенно это касается того случая, когда проводится шумоизоляция вентиляции на кухне: воздушные массы всасываются через вентиляционную сетку, затем очищается и происходит обратный возврат. Если конструкцию делать проточной, то есть воздух будет выходить через уличный воздухоотвод, возникновение воздушных шумов не избежать.
Зная все эти нюансы, удастся избежать большинство серьезных ошибок, для исправления которых понадобятся дополнительные вложения. Какие ошибки совершают при проведении изоляции шумов самостоятельно:
- Неправильный выбор шумоизоляционного материала.
- Монтаж глушителя с квадратным сечением на круглую трубу вытяжной конструкции.
- Недостаточно качественная заделка хомутов и колен перехода при установке сложных систем.
- Если нужно избавиться от вибрационного шума, систему дополнительно стоит усилить и использовать материал с вибропоглащающим эффектом.
Если подойти ответственно к проведению шумоизоляции вентиляции в квартире от соседей, можно обеспечить полную тишину, без лишних шумов и раздражающих звуков. При отсутствии опыта, проведение работ стоит доверить профессионалам, чтобы избежать ошибок.
Шум в системах вентиляции и борьба с ним. Канальные шумоглушители
Система вентиляции, как и любая другая механическая система, генерирует определенный уровень шума. До некоторого предела этот шум не слышен человеку и не вызывает дискомфорта. Чаще же шум от вентиляции достаточно сильный, чтобы задуматься о мерах по его снижению. И здесь на помощь приходят канальные шумоглушители для систем вентиляции.
Источники и причины шумов в вентиляции
Причиной шума вентиляции могут быть шероховатые трубы и некорректная работа вентилятора
Шумы работающей вентиляции по источнику их образования условно делятся на следующие виды:
- воздушные;
- вибрационные;
- генерирующие.
Первый из них образуется за счет ускоренного движения воздуха, протекающего через вентиляционные каналы. Незначительно уменьшить уровень этой составляющей удается путем снижения скорости перемещения воздушных частиц. Вибрационные шумы образуются, когда отдельные узлы вентиляции закреплены с нарушениями требований действующих стандартов
Особое внимание при их оценке обращается на качество крепления деталей в зоне установки электрического вентилятора
Шумы генерирующего типа проявляются, когда система воздуховодов имеет множество изгибов. Чаще всего они возникают при эксплуатации вентиляционных конструкций нестандартной конфигурации. Единственный способ избавиться от них – изменить трассу прокладки.
Характерные проектные ошибки
Шум создает вентилятор, особенно, если его давно не чистили
Большая часть мешающих нормальной жизни шумов в воздуховоде образуется из-за ошибок, допущенных при проектировании и монтаже вентиляционной системы. Если исправить в сложившейся ситуации ничего нельзя, единственный выход – попытаться звукоизолировать воздуховод. При этом следует понимать, что полностью избавиться от шума невозможно. Характерных ошибок проектировщиков и специалистов по монтажу можно избежать, если придерживаться следующих рекомендаций.
Во-первых, не следует использовать вентиляцию с рециркуляцией воздуха, когда невозможно обустройство системы отводных каналов. Такая ошибка характерна для случаев, когда при проектировании предполагается использовать пространство между фальшпотолком и перекрытием. В подпотолочных нишах и пустотах воздушные массы перемещаются по самому кратчайшему пути с большой скоростью, что провоцирует возникновение шумовых эффектов.
Во-вторых, нежелательно прокладывать воздуховоды над помещениями, в которых шум доставляет много неудобств проживающим в них людям. Намечая трассу прокладки, желательно выбирать нежилые комнаты, несмотря на то, что затраты в этом случае существенно возрастут
При подготовке проекта вентиляционной системы рекомендуется обратить внимание на возможность проводки воздуховодов в коридорном пространстве, удаленном от жилых помещений. Шумоизоляция воздуховодов в данном случае рассматривается как способ исправления допущенных при проектировании ошибок
Некоторые владельцы городского жилья и частных домов прибегают к звукоизоляции вентиляции как к дополнительной мере по снижению уровня шума. При этом они не ограничиваются одними изоляционными методами, а также применяют распространенные способы снижения вибраций.
Четыре способа уменьшить уровень шума системы вентиляции
- Проверить вентилятор. Нередко именно он является основным источником шума. Простой вариант – поменять вентилятор на другую модель, которая изначально будет издавать меньше звука. Более сложный, но и более дешевый вариант – обновить или установить специальные резиновые подушки, пружины и виброизолирующие прокладки.
- Проверить воздуховод. Зачастую он сам по себе производит много шума. Его можно поменять на более «тихий» вариант, например изготовленный из прочной гофры. Как показывает практика, такая версия воздуховода шумит значительно меньше.
- Проверить, что именно шумит. Нередко это отдельные узлы или элементы системы вентиляции. Обычно бывает достаточно закрыть их шумопоглощающими материалами, типа Липлент Зик 50. Следует учитывать, что для достижения максимального эффекта зачастую нужно устанавливать эти материалы как снаружи, так и внутри вентиляционной системы.
- Проверить точки стыковки воздуховодных каналов и вентиляторов. Если шум формируется именно тут, есть смысл устанавливать специальные канальные шумопоглотители. Они достаточно дорогие, однако результат того стоит.
Основные методы снижения шума
работа вентиляции в квартире
Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.
Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.
Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.
Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.
Звукоизоляция
звукоизоляция воздуховода
Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.
- Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
- В местах соединения труб установить резиновые прокладки.

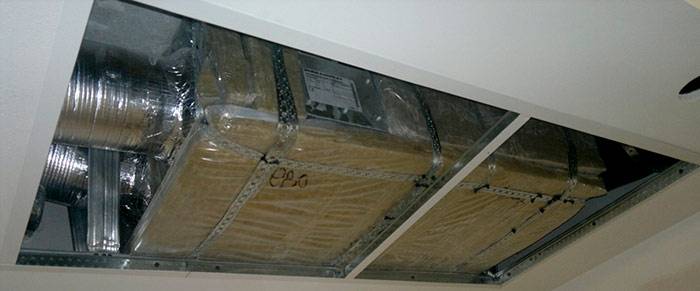

- Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.
В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.
Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.
Шумоглушители
шумоглушители системы вентиляции
Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.
Шумоглушители выпускаются трех видов:
- трубчатые прямоугольные;
- трубчатый с круглым сечением;
- пластинчатые.
Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.
Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.
трубчатые шумоглушители
Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.
Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.
Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.
Изоляция для воздуховодов – устраняем звук и шум
Если известен уровень звукового давления воздушного шума по октавным полосам, а так же сечение воздуховода, можно подобрать материал для звукоизоляции, согласно его эффективности.
Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»
Облицовка снаружи
Уровни звукового давления, дБ, в октавных полосах частот, Гц | |||||||||
Эффективность установки покрытия K-FONIK ST GK 072 (12 мм) по УЗД Дб | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ГЦ |
Круглый воздуховод д 200 мм | |||||||||
7 | 8 | 7 | 5 | 13 | 19 | 23 | 28 | Дб | |
Прямоугольный 200х100мм | |||||||||
7 | 7 | 9 | 15 | 14 | 11 | 8 | 6 | Дб | |
Прямоугольный 500х250 мм | |||||||||
5 | 8 | 6 | 10 | 13 | 12 | 10 | 11 | Дб |

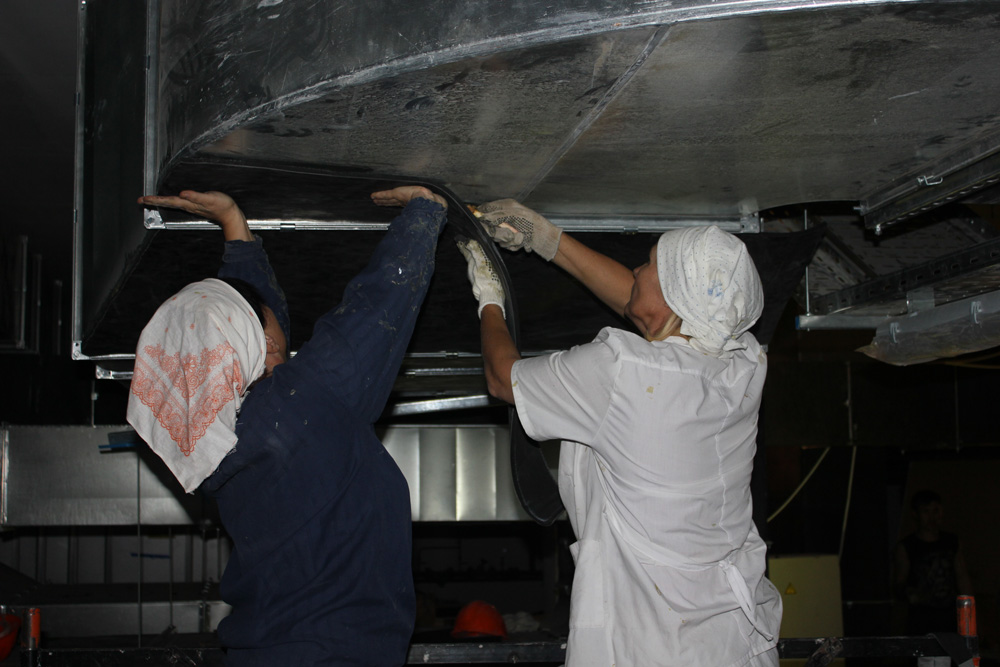

Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой
Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вент системы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK 240 ( 25 мм).
В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.
Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»
Причины возникновения шума в системах вентиляции
В системах вентиляции выделяют две основные причины возникновения шума — это шум от работы вентилятора и шум от движения потока воздуха по воздуховодам, отводам, через клапаны, решётки и другие элементы системы вентиляции. Причина возникновения этого шума различна. В первом случае речь идёт о шуме электродвигателя вентилятора — шум трущихся частей и подшипников. Во втором случае это шум, связанный с изменением характеристик воздушного потока — изменением направления движения воздуха, изменением его скорости и других параметров.
Независимо от причины возникновения шума следует принимать решения по его снижению. И здесь следует понимать основы распространения шума в системах вентиляции.
Так, шум от того же вентилятора распространяется как в пространство вокруг вентилятора, так и в воздуховод («в канал»). Причем по воздуховоду шум может передаваться на значительные расстояния — звуковые волны движутся целенаправленно в замкнутом пространстве.
Вспомните, как всякий ребёнок норовит что-то крикнуть в трубу, увидев её. На другом конце трубы крик будет слышен гораздо лучше, чем если бы ребёнок крикнул просто в открытое пространство. Точно так же происходит и в воздуховодах — шум и гул от работы вентилятора хорошо распространяется в вентиляционных каналах и будет слышен в обслуживаемых помещениях.
Рисунок 1. Защита окружающей среды от шума
С шумом, распространяющимся в канале, борются посредством канальных шумоглушителей, устанавливаемых непосредственно до и после генерирующего этот шум элемента — вентилятора. Именно о канальных шумоглушителях речь и пойдёт ниже.
Рисунок 2. Шумоглушитель и каналы с шумопоглощающим материалом внутри него.
Облицовка снаружи
| Уровни звукового давления, дБ, в октавных полосах частот, Гц | ||||||||||
Эффективность установки покрытия K-FONIK ST GK 072 (12 мм) по УЗД дБ | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Гц | |
| Круглый воздуховод д 200 мм | ||||||||||
| 7 | 8 | 7 | 5 | 13 | 19 | 23 | 28 | дБ | ||
| Прямоугольный 200 х 100 мм | ||||||||||
| 7 | 7 | 9 | 15 | 14 | 11 | 8 | 6 | дБ | ||
| Прямоугольный 500 х 250 мм | ||||||||||
| 5 | 8 | 6 | 10 | 13 | 12 | 10 | 11 | дБ |
Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой.
Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вентсистемы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK open cell 240 (25 мм).
В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.
Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования».
