Как самостоятельно подключить кондиционер к электросети

Чего делать не стоит

Подчеркнем, какие существуют базовые требования при установке прибора для кондиционирования воздуха в помещении:

• не размещайте устройство рядом с большой мебелью – она будет препятствовать правильному движению воздушных потоков
• негативное решение – местонахождение кондиционера связано с плоскостью локализации большого количества людей
• холодный воздух не должен быть направлен непосредственно на человека – это будет провоцировать возникновение простудных заболеваний

• не стоит устанавливать прибор над постоянно работающими тепловыми приборами – он будет работать «на износ», что негативно повлияет на длительность срока его эксплуатации
• в местах с высокочастотными работающими устройствами прибор монтировать тоже нельзя – могут сбиться команды и настройки процессора, отвечающего за работу охлаждающей системы
• не монтируйте прибор на участках с затрудненной циркуляционной системой воздухообмена, в ином случае не будет поддерживаться необходимая температура воздуха в помещении: оттолкнувшись от искусственного препятствия, воздух вернется в кондиционер, автоматика которого решит, что необходимые термические условия достигнуты, и попросту отключит прибор
• внутренний блок климатического прибора должен устанавливаться максимально ровно, чтобы конденсат стекал через трубку на улицу, а не капал на пол квартиры
• если над внешней конструкцией имеется навес, стоит убедиться, что он – не помеха для вывода отработанного воздуха из системы

В целом, существует три базовых схемы введении кондиционера в электросеть. Какую из них выбрать – решать следует ситуативно, исходя из бытовых условий конкретного помещения.

Учитывайте, что самостоятельный монтаж устройства и его подключение к питанию может негативно повлиять на функционирование всей системы. Иногда лучше потратить небольшую сумму и пригласить специалиста, по меньшей мере, для того, чтобы проконсультироваться с ним по поводу установочного процесса.

Руководствуясь приведенными в статье рекомендациями, можно осуществить грамотный монтаж системы климатического контроля в жилом помещении, правильно подключить ее у электрической сети, а также продлить срок ее службы на долгие годы.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

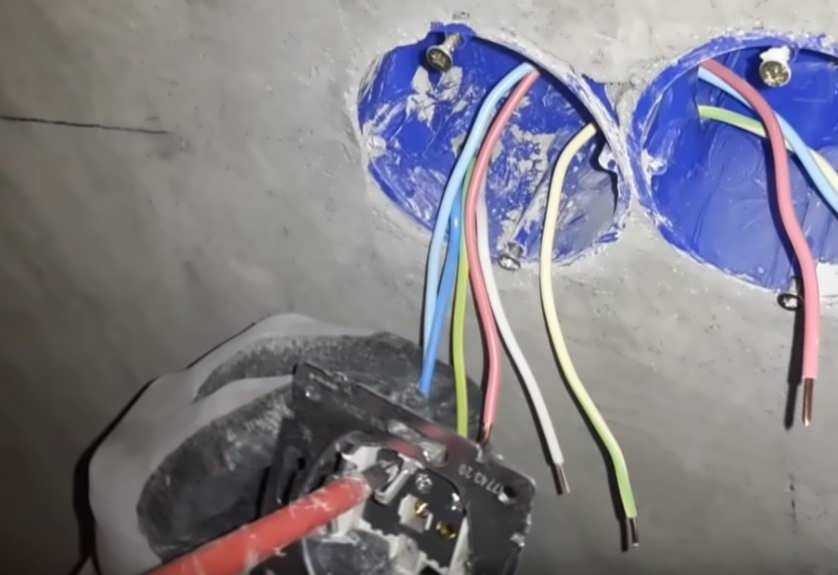

Порядок установки

1. Сделайте штробы и отверстие.
2. Установите проводку.
3. Зачистите концы проводов на 0,5-1 см.
4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
6. Проверьте надежность соединения.
7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Основная линия питания

Внутренний блок подключается к электросети дома. Если сплит-система имеет большую мощность, имеет смысл установить отдельный ввод напряжения непосредственно от счетчика. Это защитит остальную проводку в помещении. Основной силовой кабель следует выбирать с сечением, соответствующим потребляемой кондиционером мощности.

Кабели также прокладываются в гермовводах, пластиковых трубах и за декоративными элементами стен. Автоматические выключатели или УЗО находятся в распределительном щитке. Они должны быть заземлены. Рабочий диапазон автоматического выключателя зависит от мощности кондиционера.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

• сплит-систем небольшой мощности (до 4 кВт);
• кондиционеров, встроенных в окно;
• кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Подбор провода для подключения

пятижильный медный провод

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

прикрепленный к наружному блоку межблочный кабель

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Установка кондиционера

Первый этап: разметка и сверление

Итак, вы решили, где поставить кондиционер. Далее необходимо проверить, есть ли там розетка. Определите, выдержит ли розетка и проводка такую нагрузку. Подключение должно осуществляться непосредственно к розетке, без переходников и удлинителей, а в идеале — без дополнительной нагрузки. Если все в порядке, вы готовы к работе.

Внутренний и наружный блоки соединяются электропроводкой, медным трубопроводом хладагента и дренажным шлангом. Они прокладываются через сквозное отверстие в стене, оставляя небольшой зазор. Поэтому мы советуем вам рассчитывать на диаметр 80-100 мм.

Отверстие сверлится в несколько этапов. Сначала в патрон дрели вставляется самое тонкое сверло, затем сверло диаметром 20-25 мм, затем сверло нужного размера. Отверстие должно быть просверлено с небольшим наклоном наружу, примерно 3-4°

Это важно для свободной циркуляции охлаждающей жидкости. В заключение края продуваются сжатым воздухом или очищаются от пыли щеткой

Монтаж блоков кондиционера

Установите наружный блок на L-образные кронштейны, которые крепятся к наружной стене дома. Если есть возможность встать на место, не отрывая ног от земли, это замечательно. Если нет, вам придется заказать вышку, промышленного альпиниста или подвесную платформу. Гораздо проще установить кондиционер в частном доме самостоятельно — в этом вам поможет лестница. Вам также повезло, если вы заменяете кондиционер и уже подготовили опоры от предыдущей модели. В недавно построенных домах также могут быть специальные корзины, чтобы вы могли установить кондиционер в подготовленном месте.

Опоры крепятся с помощью прочных ударных шурупов, которые вставляются в дюбели. Обязательно проверьте их затяжку после установки — они не должны шататься. Приложите спиртовой уровень — наружный блок должен стоять ровно и не наклоняться вправо-влево или вперед-назад. Теперь остается только установить блок на кронштейны, закрепить его винтами снизу и еще раз проверить правильность установки.

Установка внутреннего блока начинается с закрепления монтажной пластины или разъемных кронштейнов (для более дешевых моделей). Обязательно проверьте с помощью спиртового уровня, чтобы избежать перекоса.

В пошаговой инструкции есть два способа установки кондиционера своими руками. Вы можете провести соединение от внутреннего блока к отверстию через проем (канавку) или накладным способом, закрыв трубы декоративной крышкой. Первый вариант сложнее, но выглядит лучше и подходит для ремонта. Второй вариант проще, но не подходит для эстетов.

Внутренний блок кондиционера крепится к панели. Желательно, чтобы его поднимали два человека, чтобы он случайно не упал во время установки. Блок крепится к панели шурупами — они могут располагаться только по бокам или со всех четырех сторон.

Соединение и подключение

Самый сложный и ответственный этап. Сначала кондиционер подключают к розетке. Сетевая розетка пригодится только для моделей мощностью до 2,5 киловатт (модели мощностью до 9000 BTU), остальные подключаются непосредственно к распределительному щитку. В частном доме желто-зеленый кабель прокладывается к земле, в многоквартирном доме — к нейтральной полосе.

Если вы хотите установить кондиционер в доме самостоятельно, продумайте, как должен проходить соединительный кабель. Запишите каждый изгиб — углы не должны превышать 90°. Измерьте длину линии и отрежьте медные трубы с запасом примерно в метр. Нанесите теплоизоляцию. Самыми прочными являются полиуретановые трубки — они служат 5-7 лет.

Подбор кабеля

Как правило, изготовитель указывает в инструкции все четкие требования, рассечка кабеля обязательно должна соответствовать. Требуемое сечение 1.5-2.5 квадрата при 19А силе тока.

При соблюдении дистанции устройства к электрическому щитку в рамках 10м, рассечка провода в 1.5 мм вполне эффективна.

В случае более длинной дистанции, сечение провода тоже следует подобрать более мощное.

Использование медного кабеля тройным потоком предоставляет необходимую мощность для сплит-системы. Не стоит забывать про дистанцию между проводкой и системными элементами, расположение газовых, тепловых труб не должно сокращаться менее чем 1.5‐м.

Следует использовать защитные гофры для электропроводки, а саму фиксацию снабжать хомутами.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

• суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
• возможность изменения схемы прокладки кабелей;
• наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

1. В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
2. Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
3. Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Как подключить кондиционер самостоятельно

Подключение кондиционера самостоятельно может показаться сложной задачей, но следуя определенной инструкции, вы сможете справиться с ней без проблем. В этом руководстве я пошагово расскажу, как правильно подключить кондиционер к электросети.

Шаг 1: Выберите место для установки

Перед началом подключения необходимо выбрать место для установки кондиционера. Оно должно быть достаточно просторным, чтобы устроить как внутреннюю, так и наружную части кондиционера. Также убедитесь, что место выбрано таким образом, чтобы кондиционер был безопасен и не мешал окружающим предметам и мебели.

Шаг 2: Необходимые инструменты и материалы

Прежде чем начать подключение кондиционера, вам понадобятся определенные инструменты и материалы. Обязательно приготовьте ленту изоляционную, отвертку, перфоратор, кабель и вилку, розетки, клеммник, скобы и сам кондиционер.

Шаг 3: Подготовьте электросеть

Перед подключением кондиционера убедитесь, что электросеть соответствует требованиям его работы. Узнайте, какая мощность потребляется кондиционером, и проверьте наличие свободных розеток в вашей электросети. Если требуется, установите дополнительные розетки.

Шаг 4: Подключение кондиционера

Теперь можно приступать к самому подключению кондиционера. Следуйте инструкции, прилагаемой к вашему кондиционеру, для правильного подключения всех компонентов. Не забудьте изолировать провода и проверить, что все соединения надежно закреплены и не вызывают короткого замыкания.

Шаг 5: Проверка работы

После того, как вы завершили подключение кондиционера, включите его и проверьте его работу. Убедитесь, что он правильно охлаждает или обогревает помещение, а также что все функции работают без проблем. Если вы заметите какие-либо неисправности, проверьте все подключения и убедитесь, что они выполнены правильно.

Выбор места для установки

Правильный выбор места для установки кондиционера является одним из важных шагов при подключении его к электросети. Неправильное выбранное место может снизить эффективность работы и повредить оборудование.

Перед тем как определить место установки, необходимо учитывать следующие факторы:

1. Площадь помещения. Размер помещения имеет прямое влияние на мощность выбранного кондиционера.
2. Расположение окон. Желательно устанавливать кондиционер рядом с окном для более эффективного распределения воздуха.
3. Наличие свободного пространства. Кондиционер должен иметь достаточное пространство для свободного доступа воздуха и обслуживания.
4. Отсутствие препятствий. Место установки не должно быть затруднено мебелью или другими объектами, которые могут помешать нормальной циркуляции воздуха.
5. Защита от прямого солнечного воздействия. Желательно выбирать место, где кондиционер будет защищен от прямых солнечных лучей, чтобы избежать перегрева.

Также важно обеспечить надежное крепление кондиционера на выбранном месте. Установка на неустойчивую поверхность может привести к его сдвигу или падению, что может вызвать серьезные повреждения

Важно учесть все эти факторы и выбрать оптимальное место для установки кондиционера, чтобы обеспечить его эффективную и безопасную работу

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.

Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.

Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F
