Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Устройство защиты от перенапряжений
Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения. By : admin
Требования
Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы
Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы
Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.
- Прямое подключение к розетке.
- Создание отдельного провода к электрическому щиту.
Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.
Вариант 1
Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)
Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)
Слабые устройства, а также системы средней мощности можно подключить через розетку
Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.
Посредством розетки работают не только слабые системы, также такое подключение характерно:
- климатическим системам оконного типа;
- любым при мощной электрической сети в жилом помещении;
- временно расположенным кондиционерам.
Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:
- схему работы кондиционера;
- общую схему подключения;
- электросхему для соединения блоков.
Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.
Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:
- старая проводка с использованием алюминиевой проволоки;
- некачественное сечение проводов, которые могут не выдержать нагрузки;
- отсутствие заземления и защиты от перепада напряжения;
- критическое состояние электрической проводки, наличие механических повреждений.
Схема подключения кондиционера к электросети
Вариант 2
По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.
Существуют стандартные требования, прописанные производителем:
- для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
- медная проводка;
- соответствие диаметра провода требованиям;
- наличие заземления.
Медная проводка — обязательное требование для подключения прибора
Необходимые меры предосторожности при установке розетки для кондиционера
При установке розетки для кондиционера в помещении необходимо соблюдать определенные меры предосторожности, чтобы обеспечить безопасность использования кондиционера и предотвратить возможные проблемы. Вот несколько рекомендаций и правил, которые стоит учесть:
- Проверьте электрическую систему: перед установкой розетки убедитесь, что электрическая система в помещении соответствует требованиям и нормам безопасности. При необходимости обратитесь к электрику.
- Выберите подходящее место: розетку для кондиционера следует устанавливать в месте, где она будет находиться на безопасном расстоянии от влажных поверхностей и источников тепла. Также не рекомендуется устанавливать розетку в близкой близости к горючим материалам.
- Соблюдайте минимальную высоту установки: розетка должна быть установлена на высоте не менее 1,7 метра от пола. Это позволит избежать случайного контакта с розеткой и уменьшит риск возгорания.
- Правильное подключение: установку розетки лучше доверить профессионалу, чтобы избежать ошибок при подключении и обеспечить безопасную работу кондиционера. Розетка должна быть заземлена и подключена к автоматическому выключателю с правильной номинальной мощностью.
- Проверка перед включением: перед подключением кондиционера, убедитесь, что розетка работает исправно. Проверьте фазу и заземление, а также укажите на правильное место установки розетки.
- Установите предохранитель: для защиты от перегрузок и коротких замыканий установите предохранитель на линию электропитания кондиционера.
- Проведите испытания: после установки розетки и подключения кондиционера проведите испытания, чтобы убедиться в правильной работе системы и отсутствии проблем.
Следуя этим мерам предосторожности, вы обеспечите безопасность работы кондиционера и предотвратите возможные риски, связанные с неправильной установкой розетки
Общие правила при выборе места для розетки
При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.
Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.
Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.
Помимо этих параметров нужно учитывать и другие факторы:
- суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
- возможность изменения схемы прокладки кабелей;
- наличие в доме автомата от перегрузки и т.д.

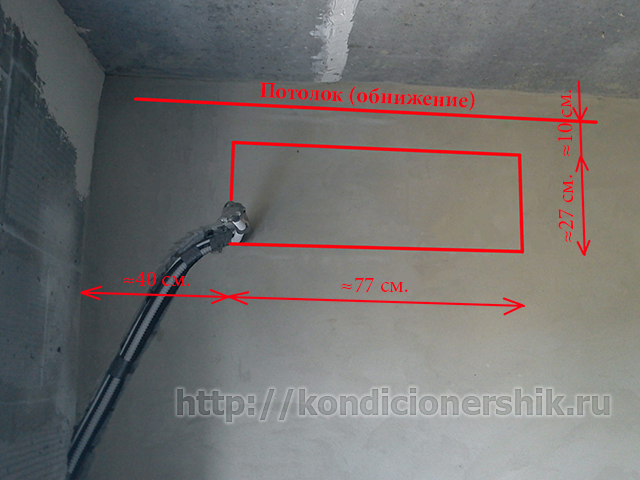

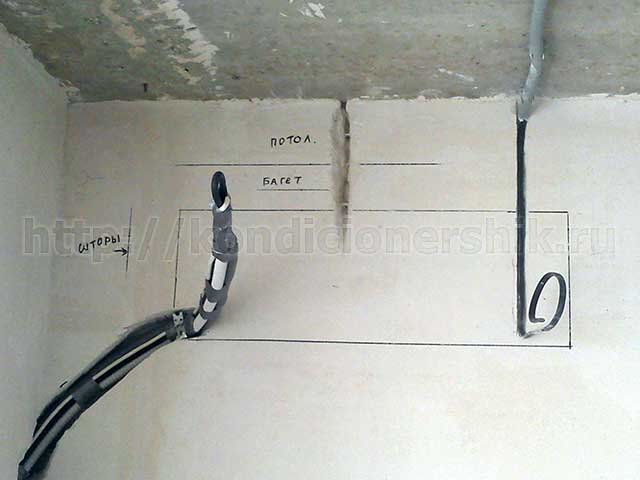

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.
Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.
Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.
Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.
Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.
Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.
По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.
Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.
Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.
Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:
- В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
- Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
- Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.
Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.
Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.
Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.
Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.
Первый способ
Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:
- прокладываем провод, который будет соединять два блока;
- проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
- средней мощности устройства подключаются напрямую через обыкновенную розетку.
Последний вариант для подключения кондиционера применяют в определенных случаях:
- мощность изделия невелика;
- климатическая система оконного или мобильного класса;
- в квартире установлена сеть достаточной мощности;
- временное расположение агрегата;
- к этой линии нельзя подсоединять другие бытовые приборы.
Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.
Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:
- схема работы изделия;
- принципиальная схема подключения — общая;
- электросхема подсоединения внешнего и внутреннего блока.
Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.
Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.
Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.
Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:
- старая проводка, где использовалась алюминиевая проволока;
- сечения проводов слишком маленькое — они не выдержат нагрузки;
- состояние проводки требует срочную ее замену;
- нет качественного заземления, элементарной защиты от перепада напряжения.
Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.
Размещение кондиционера в спальне
При размещении кондиционера в спальне всегда возникает дилемма: выбрать наиболее удобное место или красиво вписать модули в общий дизайн интерьера. Однако нужно соблюдать главное правило: исключить выдувание воздуха в направлении возможного пребывания человека.
Над кроватью
Это считается хорошим вариантом размещения, однако важно установить модуль не над изголовьем, а немного сбоку. Таким образом, поток воздуха будет собираться не над головой человека, а ближе к ногам

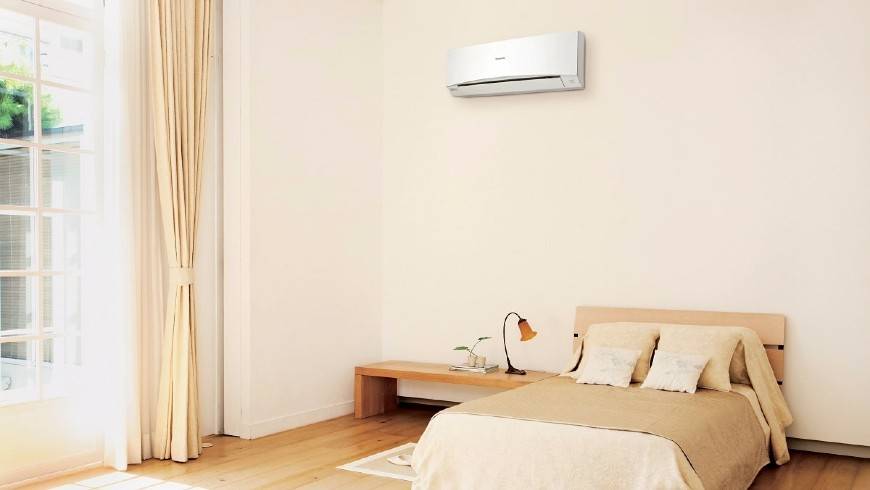

Кондиционер в спальне лучше всего устанавливать сбоку от кровати
Кондиционер в спальне лучше всего устанавливать сбоку от кровати.
Перед кроватью
Стена напротив кровати считается худшим местом для кондиционера, особенно в том случае, если блок располагается на одной оси с кроватью. В результате сильный поток будет дуть прямо на человека.

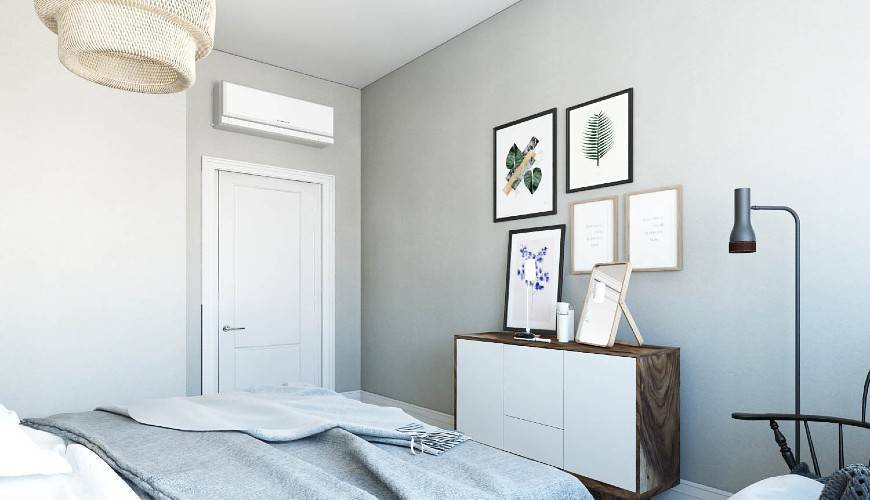

Над дверью
Можно повесить кондиционер над дверью. В этом случае блок не будет бросаться в глаза при входе в комнату. Если оставить открытой дверь, то прохлада распространиться и за пределы спальни. Единственным недостатком этого варианта является длинная фреоновая трасса.
Установка кондиционера в спальне над дверью требует проведения длинной фреоновой трассы.
Напротив двери
В этом случае громоздкое оборудование сразу будет бросаться в глаза, как только человек войдет в спальню. Поэтому такой вариант рекомендуется исключить.

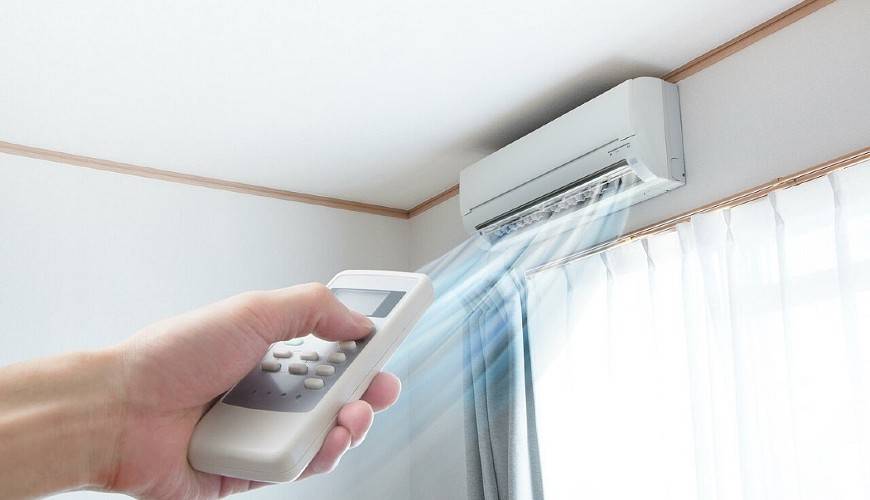

Возле окна
Это одно из наиболее удачных мест для климатического оборудования. Агрегат можно разместить в любом месте возле окна и замаскировать шторами. При этом воздушный поток не будет попадать на человека.
Кондиционер возле окна – наиболее удачное расположение оборудования в спальне.
Прихожая
Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.
Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.
На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.
Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.
Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.
В современных условиях она должна быть в каждой квартире.
Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.
Естественно, в прихожей должен располагаться сам электрощиток.
В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.
Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:
для подключения фена и других женских приборов по наведению красоты
А также отдельный выключатель:
он отвечает за подсветку этой самой макияжной зоны
В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.
Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.
То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.
Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.
А еще сюда же подключается ультрафиолетовая сушилка для обуви.
Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.
С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:
место под электрощиток
место под серверную
кабель питание 220В и витая пара под домофон
2 проходных выключателя
1 простой выключатель
5 розеток
Технические особенности монтажа розетки кондиционера
Монтаж розетки для кондиционера является важной составляющей процесса установки данного климатического оборудования. Важно предусмотреть правильное расположение розетки, учитывая технические особенности и безопасность эксплуатации
Выбор места для установки розетки
Перед началом монтажа необходимо определить оптимальное место для размещения розетки кондиционера. Обычно розетка устанавливается на стене рядом с местом установки внутреннего блока кондиционера. Однако, существуют некоторые технические рекомендации, которые следует учесть при выборе места.
Во-первых, розетка должна находиться на достаточном расстоянии от пола, чтобы избежать возможности попадания влаги или воздействия других факторов, способных повлиять на работу розетки или создать опасность для охраны.
Во-вторых, розетка должна быть расположена вблизи розетки электропитания, чтобы обеспечить удобство подключения кондиционера к электрической сети. Это также уменьшит необходимость прокладки лишних проводов и снизит вероятность их повреждения или пожара.
Уровень и крепление розетки
Важно установить розетку на уровне, чтобы предотвратить возможные проблемы при вставке вилки кондиционера. Для этого рекомендуется использовать уровень или нивелир во время монтажа
Также следует обратить особое внимание на крепление розетки. Оно должно быть надежным и прочным, чтобы розетка не ослаблялась от вибраций или других внешних воздействий
Обычно крепление розетки выполняется с помощью кронштейнов или специальных крепежных элементов.
Проводка и подключение
Монтаж розетки для кондиционера предполагает проведение электропроводки с учетом требований безопасности. Провода должны быть защищены от внешних повреждений и коррозии.
Подключение розетки к электрической сети должно быть выполнено с использованием специального провода, рассчитанного на соответствующую нагрузку, и соблюдением всех требований электробезопасности. Обычно для таких целей используется провод типа ВВГнг, который предназначен для прокладки внутри помещений.
Спецификации установки розетки кондиционера
Технические характеристики
Значение
Мощность розетки
10-16 Ампер
Напряжение розетки
220-240 Вольт
Тип провода
ВВГнг или аналогичный
Размеры розетки
стандартные размеры
Степень защиты
IP20 или выше
Установка розетки кондиционера является ответственной задачей, требующей навыков электрика и знание правил безопасности. При необходимости рекомендуется обратиться к специалистам для выполнения данной работы.

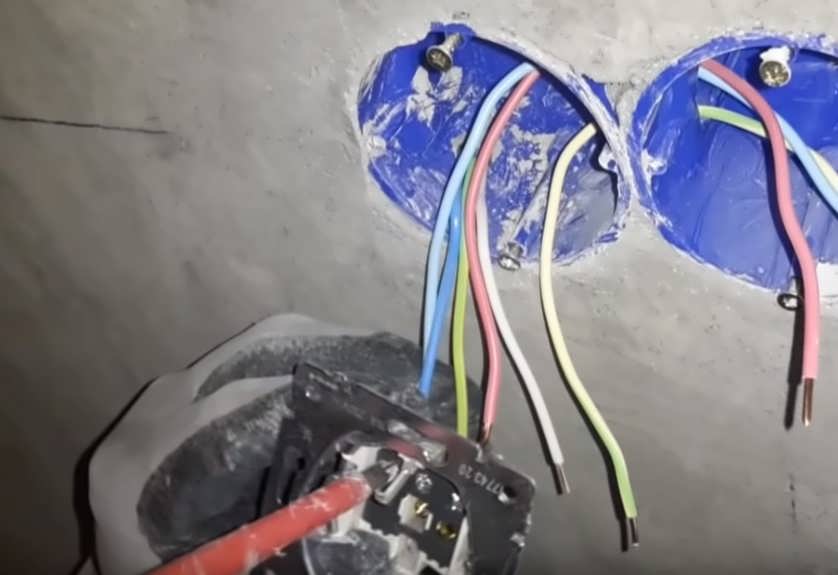

Монтаж розетки для кондиционера
Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.
Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.
Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.
Порядок установки
Порядок установки розетки для кондиционера содержит следующее:
- Сделайте штробы и отверстие.
- Установите проводку.
- Зачистите концы проводов на 0,5-1 см.
- Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
- Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
- Проверьте надежность соединения.
- Установите корпус в стену, закрепить.
Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.
С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.
Уставновка розетки для кондиционера своими руками
Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:
- Снять наружную панель.
- Демонтировать кабельный фиксатор.
- В отверстие, расположенное на задней поверхности охладителя, установить кабель.
- Зачистить и затянуть в клеммах концы кабельного провода.
- С помощью фиксатора прикрепить провод.
- Установить декоративную крышку.
Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:
- между соседними проводами расстояние не менее 3 мм;
- укладывать провод можно в вертикальной или горизонтальной плоскости;
- соединения проводятся с помощью болтов или клемм.
Где располагать розетку для кондиционера
Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:
- особенностей дизайна комнаты;
- где располагаются мебель и бытовая техника;
- толщины сечения электрической проводки;
- мощности используемых кондиционеров.
Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.
При установке розеток необходимо соблюдать следующие рекомендации:
расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см; расстояние от потолка до точки подключения составляет 30 см; при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см; при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см
Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его; точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника; если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства
На какой высоте делать розетку для кондиционера
Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.
Рекомендации по выбору места:
- от потолочного перекрытия – от 15 см;
- от поверхности пола – от 90 см;
- расстояние от откоса окна – 10 см;
- удаление от газопроводов – 0,5 м.
В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.
Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов
Важно учитывать максимальную нагрузку
Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.
Выбор места для размещения розетки под кондиционер
Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.
Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:
- идеальное расстояние от потолка — 15–30 см;
- при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
- если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.
Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.
Размещение розеток в квартире
