Розетка для плиты: переходник, установка, двойная, выбор и характеристики

Выбор и подключение силовой розетки для электроплиты.

Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.

Розетки для электроплит.

По техническим характеристикам различают такие устройства:

с заземлением и без;
с защитными шторками;
с выталкивателем;
с таймером;
с УЗО;
с классом защиты типа IP – для помещений с повышенной опасностью;
220 В и 380 В, др.

Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.

По типу установки различают:

скрытые – электрическая часть утоплена в стену;
наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
комбинированные – изделия дополнены крышками, шторками, пр., которые защищают от внешних факторов – пыли, грязи, жира.

По типу конструкции бывают:

одинарные – предназначены для подключения только одной вилки;
двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.

Основные правила выбора и установки розетки:

Выбирайте качественные электророзетки проверенных брендов.
Перед установкой проверяйте целостность изделия и контактов.
При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
Количество контактов должно соответствовать количеству жил кабеля.
Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.

Почему нужен переходник?

Переходник представляет собой электротехническое устройство, которое позволяет подключить электроприборы с одним типом вилки к розеткам с другим типом. В случае подключения электроплиты к розетке, использование переходника может быть необходимо по следующим причинам:

Разница в типе вилки. В разных странах применяются различные стандарты вилок и розеток, поэтому может возникнуть несоответствие между вилкой электроплиты и розеткой в помещении. Переходник поможет решить эту проблему, обеспечивая правильное подключение плиты к розетке.
Различие в значениях напряжения и частоты. В разных странах также могут применяться различные значения напряжения (110 В или 220 В) и частоты (50 Гц или 60 Гц). Подключение электроплиты к розетке с неподходящими параметрами может привести к неадекватной работе или даже повреждению прибора. В этом случае переходник может помочь согласовать значения напряжения и частоты с требованиями плиты.
Универсальное использование. Переходники могут быть полезны не только при замене или установке новой электроплиты, но и при путешествиях или переезде в другую страну, где требуется подключение электроприборов к непривычной розетке. Переходник позволит использовать плиту без необходимости замены вилки или проведения дополнительных электромонтажных работ.

При выборе переходника необходимо обратить внимание на его тип, соответствующий типу вилки электроплиты, параметры напряжения и частоты, а также качество исполнения, обеспечивающее надежное и безопасное подключение прибора к розетке. Также рекомендуется обращаться к специалистам электросервисных служб, которые могут найти наилучшее решение для вашей конкретной ситуации и гарантировать безопасность эксплуатации электроплиты

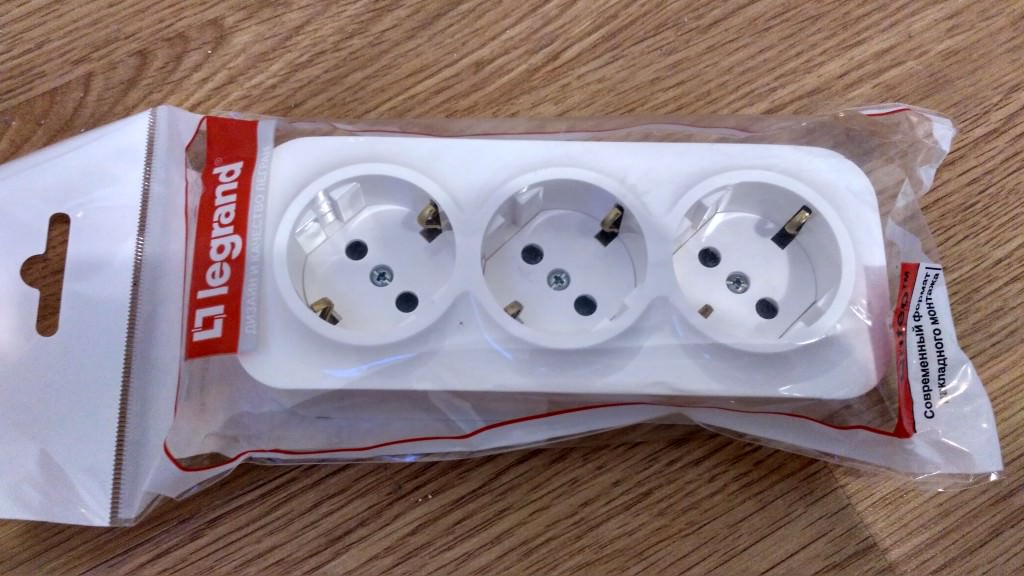

Виды розеток Legrand для электрических плит

На данный момент компанией выпускаются несколько видов розеток для электрических печей. Главным их различием является количество фазных проводов. Это могут быть розетки для однофазной сети и для трехфазной.

Однофазные розетки Legrand

Визуально однофазная розетка legrand для электроплиты отличается от других розеток и своего трехфазного собрата конструкцией. В первую очередь, это выражено в количестве контактов, два из которых имеют привычную круглую формы, а один — прямоугольную.

Итак:

Главным отличием таких розеток является номинальный ток, на который они рассчитаны. На данный момент можно встретить изделия с номиналом в 20 и 32А.
Уровень пыле- и влагозащищенности у них обычно IP 20, но можно встретить и более защищенные модели.

Трехфазные розетки Legrand

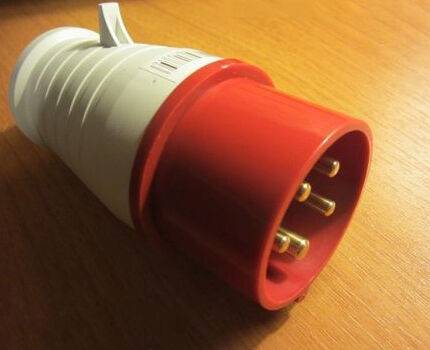

Трехфазная вилка и розетка Legrand

Трехфазная розетка legrand для плиты отличается от своих собратьев количеством силовых контактов. Их у нее аж пять, из которых четыре имеют привычную круглую форму и один контакт прямоугольной формы. Все эти контакты имеют закрывающиеся шторки, которые блокируют попадание воды и пыли при отключенной вилке.

Итак:

Главным отличием таких розеток так же является номинальный ток. Он может быть 20, 32 и 40А.

Также трехфазные розетки отличаются по степени защиты. Как и у однофазных собратьев, она обычно варьирует в пределах IP 20 – IP 22.
Возможное сечение используемого провода также может варьировать в пределах 6 – 10 мм2. Что, учитывая более высокое напряжение питающей сети, вполне достаточно для подключения.

Видео описание

В этом видео показано как подключить 2 розетки к одному питающему проводу:

Коротко о главном

Все работы с электрической системой дома проводятся только после отключения питания на нужном кабеле посредством автоматики в электрощите.

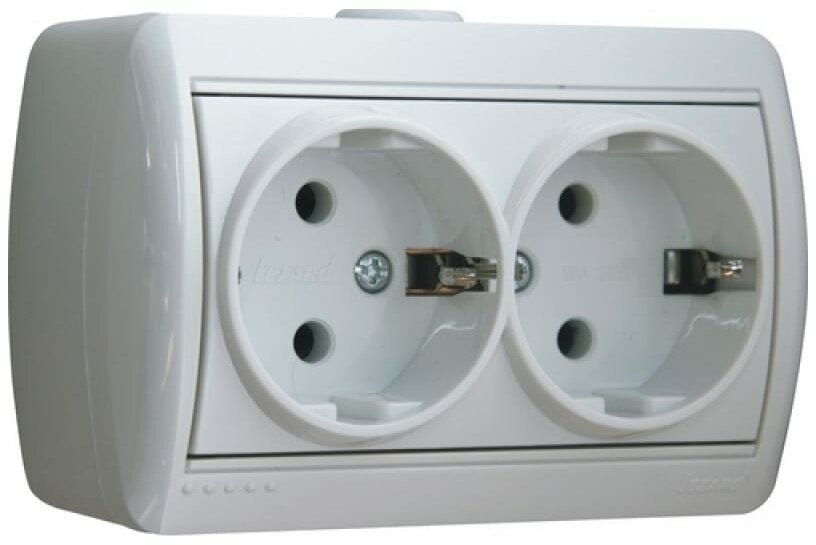

Двойная розетка – это коммутирующее устройства с двумя гнездами под штепсельную вилку и с одной контактной колодкой.

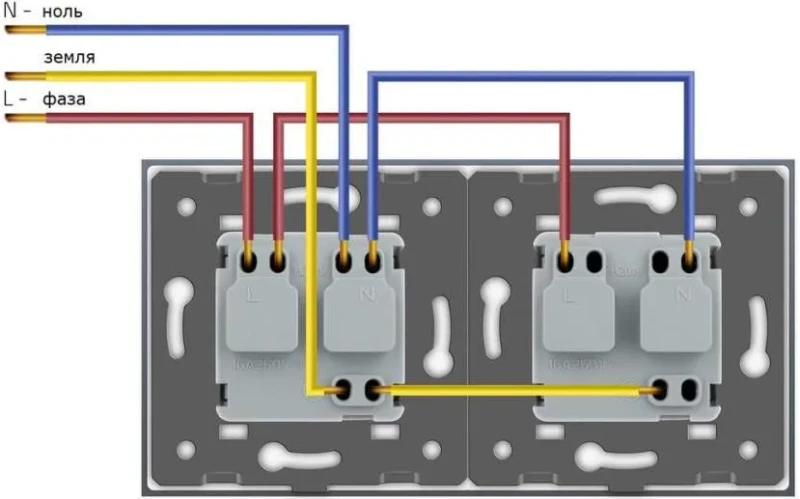

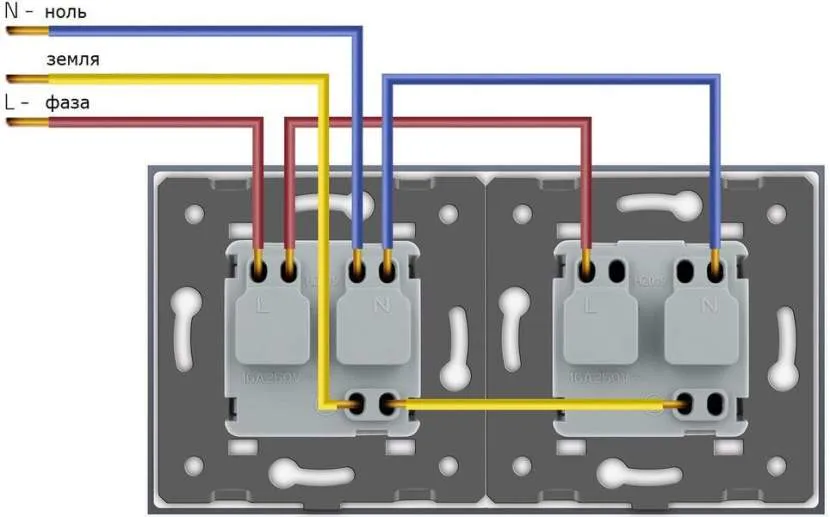

Подключение двойной розетки выполняется к одному кабелю: заземление вводится в центральную клемму, фаза и ноль в боковые. Существует негласное правило в среде электриков – фазная жила всегда подключается к правому контакту, нулевая к левому.

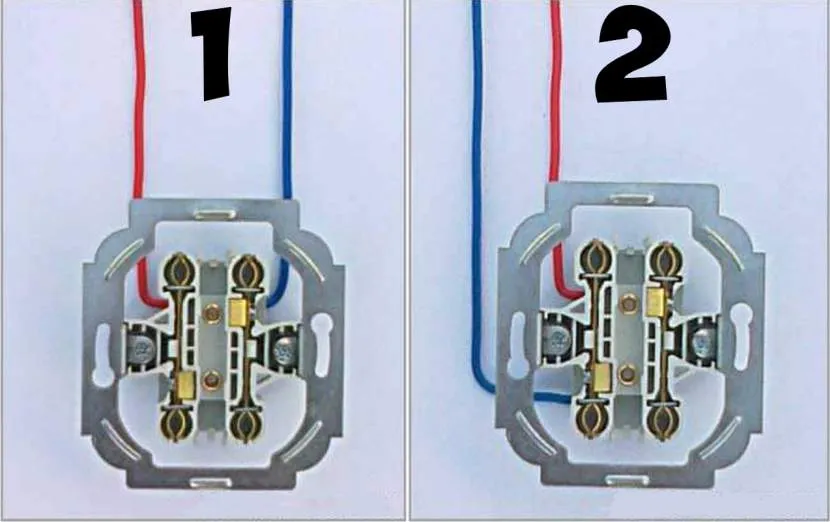

Сдвоенные розетки с парой клеммных колодок подсоединяются к одному проводу через перемычку (от первой ко второй розетке), если подключаемые приборы не потребляют больше электроэнергии, чем допустимо по номиналу кабеля/розетки. В ином случае подводится два отдельных провода на каждую колодку.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится

Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

для открытой установки;
скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Предназначение силовых розеток

Выбранная силовая розетка должна отвечать всем нормам безопасности. Поэтому, отправляясь на рынок, ознакомьтесь с предназначением тех или иных видов силовых розеток:

Розетка силовая с заземлением. Помимо разъемов для подключения электроприборов она имеет специальный штекер типа F, CEE 7/5 или контакты заземления CEE 7/4. Такие изделия обеспечивают заземление оборудования еще до соприкосновения вилки с контактами.
Изделия с защитными шторками. Разъемы таких розеток защищены пластиковыми «дверцами», которые отодвигаются при попадании вилки одновременно в два контакта. Они обладают высоким уровнем защиты и устанавливаются в детских и ванных комнатах.
Разъемы, оснащенные выталкивателями. В конструкции таких изделий имеется специальная кнопка, при нажатии на которую вставленная вилка выталкивается специальным пружинным механизмом.
Силовые розетки с устройством защитного отключения (УЗО). Такие приборы при возникновении короткого замыкания, многократном увеличении нагрузки, размыкают цепь и прекращают подачу электроэнергии. Используются в местах повышенной опасности.

Можно выделить еще «умные» розетки, которыми можно управлять при помощи смс-сообщений или через интернет. Но такие изделия вынесены в отдельный класс и должны рассматриваться отдельно.

Виды проводов

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Требования к проводке

Трехжильный кабель для однофазной розетки

В большинстве домов не предусмотрены отдельные линии и розетки для электроплит повышенной мощности. Установленные в кухне гнезда подключены к одному контуру, который рассчитан на определенную нагрузку. Если задействовать современную варочную панель, то до окончания ее работы нельзя включать такие потребители, как электрический чайник, духовка и микроволновая печь. Это не совсем удобно, если необходимо готовить много и на нескольких приборах.

В домах, построенных в прошлом веке, проложена алюминиевая проводка, выдерживающая максимальную нагрузку до 3,5 кВт. Дома современных серий оборудованы кабелями с медными жилами 2,5 мм², рассчитанными на 4,6 кВт. Этого вполне достаточно для прибора средней мощности. Если потребителей будет больше, проводку лучше поменять во избежание ее перегревания. Целесообразно приобретать кабель с жилами 3,0 мм² (6,2 кВт) или 3,5 мм² (8,0 кВт). Делая выбор, нужно ориентироваться на пиковое значение потребления электроэнергии.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

мощность техники, которая будет подключаться;
напряжение сети;
тип подключения (одно- или трехфазное).

В вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

Правила безопасности

При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:

Подключение проводить при полностью обесточенной линии на входном пакетнике.
В работе использовать только качественный материал от проверенных производителей.
Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

Базовые правила подключения кухонной техники к электросети

Кухня считается самым «прожорливым» потребителем электричества – ведь в этом помещении сосредоточено 75-90% всей домашней техники. Суммарная мощность кухонного электрооборудования может составлять 12-16 кВт

Именно поэтому так важно правильное подключение всей техники на кухне – иначе ее работоспособность будет нулевой

Производить подключение техники нужно по заранее составленному проекту.

Ведь нужно будет заранее выбрать место для микроволновой печи, духового шкафа, холодильника, вытяжки, варочной панели и, в соответствии с этим, определить, где будет устанавливаться каждая розетка.

Важно, чтобы места подключения техники к электросети располагались так, чтобы к ним был свободный доступ, но в то же время не на виду

Что нужно знать при подключении техники к электросети

Подключение любой техники на кухне требует прокладки электрического кабеля. Ее можно осуществлять 2 способами:

скрытым, то есть в стене;
поверхностным – в защитном коробе.

Лучшим способом считается скрытый способ, но он требует предварительного планирования, благодаря которому можно распределить нагрузку на электросеть.

Разница будет и в случае, если используется не обычная, а встраиваемая техника. Для встроенной вытяжки, духового шкафа, микроволновой печи характерны функциональность и декоративность.

Кроме того, такой способ расположения техники на кухне считается невероятно экономичным с точки зрения пространственной организации

Важно не просто произвести подключение вытяжки, печи и так далее, но и обезопасить помещение от возможных аварийных ситуаций, связанных с проводкой

Для этого щиток дополняется предохранителем – он будет отключать электроэнергию по всей квартире в случае превышения напряжением допустимых значений.

Стоит также учитывать и мощность техники на кухне – для микроволновой печи, духового шкафа, варочной панели, вытяжки она может варьироваться от 1 до 6 кВт. В зависимости от этого определяется, какая розетка и вилка потребуется для подключения того или иного прибора. Понятно, что эти комплектующие должны иметь исполнение «евро».

Важно! Некоторые специалисты предлагают исключить связку «вилка-розетка» из электрической сети, производя подключение техники на кухне напрямую с помощью клемников. Они утверждают, что такой способ подключения увеличивает надежность электрической сети

Они утверждают, что такой способ подключения увеличивает надежность электрической сети

Они утверждают, что такой способ подключения увеличивает надежность электрической сети.

На самом же деле такое подключение опасно – хозяин помещения должен всегда иметь возможность самостоятельно отключить прибор из сети.

Есть также специальные рекомендации по подключению духового шкафа и варочной панели – для них в обязательном порядке устанавливается силовая розетка. Кроме того, не стоит забывать, что подключение варочной панели производится только после того, как будет установлена столешница.

Основные правила установки и выбора розеток

В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.

Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:

Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.

Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.

Важно! На одной розеточной линии подключается столько приборов, чтобы их мощность не превышала 4 кВт суммарно (понятно, что это для случаев, когда все приборы работают одновременно). Если же мощность техники существенно превышает рекомендуемую, то проводится отдельная линия через автомат

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Подключение розетки

Подключение электроплиты к розетке на 220 Вольт

Подключение производится в соответствии с электрической схемой устройства и видом поступающего в дом напряжения. Перед подсоединением концы проводов нужно зачистить, обработать кислотой и пропаять.

При наличии в сети однофазного тока присоединение проводов производится в соответствии с маркировкой контактов или их цветовым обозначением. Желто-зеленая жила подводится к земле, красная к фазе, а синяя к нулю.

Аналогичным способом осуществляется коммуникация двухфазного устройства.

Схема подключения проводов:

L1 — фаза А (коричневый);
L2 — фаза В (белый);
N — ноль (синий);
PE — земля (желто-зеленый).

Трехфазные розетки подсоединяются к сети по такой схеме:

L1 — фаза А (коричневый);
L2 — фаза В (белый);
L3 — фаза С (коричневый с белой полосой);
N — ноль (синий);
PE — земля (желто-зеленый).

Какие нужны розетки?

Подбор розетки обычно производят исходя из конструкции вилки на проводе питания духового шкафа. Это правильный подход, поскольку производители всегда комплектуют свою продукцию деталями, соответствующими эксплуатационным нагрузкам плюс некоторый запас прочности.

Тип розетки зависит от мощности духовки. Если она не превышает 3,5 кВт, можно использовать стандартную модель с заземляющим электродом (типа E или F), такую же, как и для чайников или микроволновок. При этом, необходимо обеспечить соблюдение нескольких условий:

Если мощность духового шкафа превышает 3,5 кВт, необходимо соблюдать те же требования, но с некоторыми изменениями:

Если духовка не оснащена проводом питания (некоторые модели не комплектуются кабелем, имеется только панель для присоединения проводов), лучшим вариантом станет приобретение и установка более мощной розетки. В данном случае запас мощности ничем не повредит и не нарушит режим работы духовки.

Иногда проблему с розетками решают кардинально — отрезают имеющуюся вилку и присоединяют другую, подходящую. Это позволяет решить вопрос, но отменяет действие гарантийного договора. Необходимо иметь этот момент в виду, чтобы не оказаться в неприятной ситуации.

Варианты монтажа

Как говорилось выше, существует два варианта монтажа:

Скрытый – розетка и провода вмонтированы в стену.
Наружный – проложены непосредственно на стене.

Первый вариант монтажа является более надежным и выглядит эстетично, но использование этого вида возможно только в том случае, если имеющаяся на кухне проводка отвечает всем нормам (более подробно о нормах речь пойдет ниже).

Или же есть возможность проложить новую проводку внутри стен (когда ремонт в помещении еще не сделан). Если же проводка старая или не рассчитана на необходимую нагрузку, следует проложить проводку в специальные монтажные короба, и использовать наружный тип розетки.

По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу

Подключение двойной розетки: пошаговая инструкция

Подключение двойной розетки может быть необходимым, когда требуется обеспечить электропитание нескольких устройств или приборов в одном месте. В данной инструкции мы рассмотрим процесс подключения двойной розетки для электроплиты и духового шкафа.

Перед тем как начать, убедитесь, что у вас есть все необходимые инструменты и материалы:

1.	Двойная розетка
2.	Кабель электрической проводки
3.	Отвертки (плоская и крестовая)
4.	Пинцет для снятия изоляции
5.	Клеммы для соединения проводов

Далее следуйте этим шагам:

Шаг 1: Отключите электричество и убедитесь, что электроплита и духовой шкаф не подключены к сети.

Шаг 2: Откройте электрическую панель, на которой вы будете устанавливать двойную розетку. Убедитесь, что электрический выключатель, соответствующий этому участку, выключен.

Шаг 3: Отметьте на стене место, где будет установлена розетка. Убедитесь, что оно находится на безопасном расстоянии от воды и источников тепла.

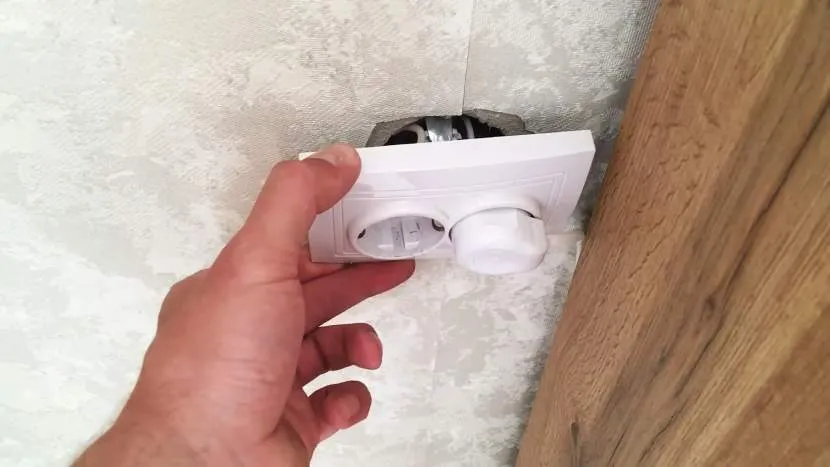

Шаг 4: С помощью отвертки установите розетку в выбранное место на стене. Подключите провода к разъемам розетки, следуя указаниям в инструкции производителя.

Шаг 5: С помощью клемм соедините провода розетки с электрической проводкой. Убедитесь, что провода подключены правильно и надежно закреплены.

Шаг 6: Закройте электрическую панель и включите электрический выключатель, соответствующий этому участку. Убедитесь, что розетка работает путем подключения электроплиты и духового шкафа и проверки их работы.

Следуя этой пошаговой инструкции, вы сможете безопасно и правильно подключить двойную розетку для электроплиты и духового шкафа. Учитывайте требования и нормы безопасности при работе с электричеством.

Розетка для электроплиты 380в. Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

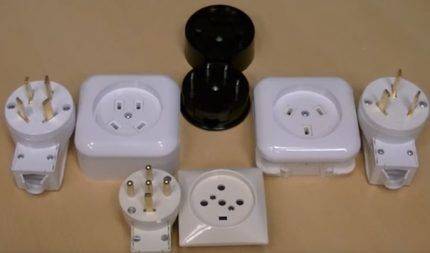

Рисунок 1. Розетки для подключения электроплиты.

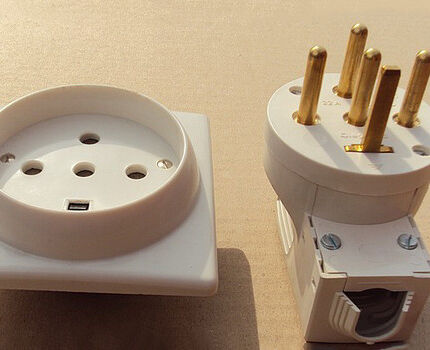

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Шаг 2: Подключение проводки

Для правильного подключения силовой розетки для плиты необходимо выполнить следующие действия:

Отключите питание. Перед началом работы убедитесь, что электричество отключено в щитке или выключатель плиты выключен.
Прикрепите выключатель. Подключите провода к выключателю и закрепите его на стене над местом установки розетки. Убедитесь, что провода не создают перегибов или изломов.
Подготовьте провода. Снимите изоляцию с концов проводов, используя стриппер или ножницы для проводов. Оставьте достаточную длину обнаженной части провода для подключения к разъемам розетки.
Подключите проводку. Подключите провода к соответствующим контактам розетки. Обычно на розетке есть обозначения для подключения фазы (L), нуля (N) и заземления (PE). Убедитесь, что провода соединены качественно и надежно.
Закрепите розетку. Закрепите розетку на стене, используя крепежные винты. Убедитесь, что розетка плотно прилегает и не болтается.

После завершения всех шагов подключения проводки, убедитесь, что провода безопасно изолированы и не обнажены в местах контакта. Затем можно включить питание и проверить работоспособность силовой розетки для плиты.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Как подключить силовую розетку для электрической плиты
