Введение
Всем нам с детства знакомы эти красивые яркие лампочки. Сегодня они присутствуют практически
в любой аппаратуре. Те, кто постарше, помнят, как покупали их по 40–50 копеек за штуку и вставляли
в магнитофоны «Электроника 302».
Сегодня их тоже используют «самоделкины», но в основном для создания красивой подсветки автомобилей,
компьютеров или других устройств (т.н. моддинг). Но правильно ли их подключают? Почему они то
работают годами, а то сгорают в первые же дни, хотя подключены к одинаковому напряжению? Ответы
на эти вопросы вы найдёте в этой статье.
Статья рассчитана на дилетантов в электронике, простым языком объясняя основные её понятия,
необходимые для осмысленного подключения светодиодов к различным источникам питания.
Особенности подключения светодиодов
В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.
Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение , когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.
Одним из вариантов некорректного подключения в сеть на 12 воль т является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.
Существует несколько способов, как подключить светодиоды на 12 воль т схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.
В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 воль там последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.
Определение напряжения
Напряжение, при котором светодиод работает в обычном режиме, также является важным параметром. Определить на сколько вольт рассчитана деталь очень просто. Для этого нужно сначала определить полярность выводов детали. Новые элементы имеют более длинную «+» ножку. Если выводы одинаковой длинны, к обеим ножкам нужно подключить мультиметр в режиме прозвонки. Если соблюдена правильная полярность, светодиод должен засветиться слабым светом. Смена полярности не приведет к свечению. Далее идет описание как определить рабочее напряжение:
- К «+» ножке детали присоединить резистор до 510 Ом.
- К выходу резистора подключить «-» клемму блока питания на 12 вольт.
- «-» блока питания подключить ко второй ножке светодиода.
- Поднять напряжение блока питания до определенной точки яркого свечения. Регулировку подачи тока осуществлять постепенно, без резких скачков.
- Все это время замерять напряжение вольтметром.
Напряжение будет нарастать до момента открытия перехода внутри элемента. Открывшийся переход перестанет пропускать лишний ток. Это значение необходимо зафиксировать. Оно является рабочим напряжением светодиода. Если продолжить наращивать напряжение, PN переход может не выдержать и сгореть. При несоблюдении полярности, катод не станет пропускать электрический ток, что станет причиной потери работоспособности.
как определить визуально, обозначение и схема, smd

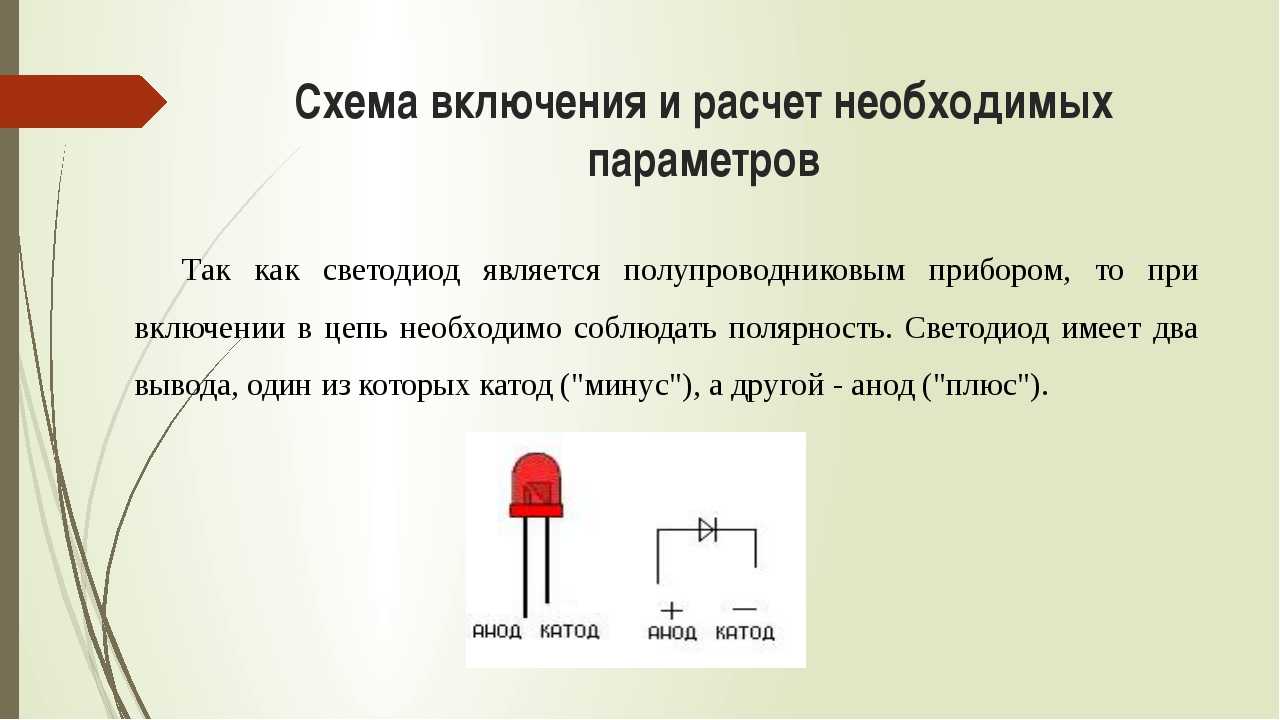

Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.
Как можно визуально определить плюс и минус
Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:

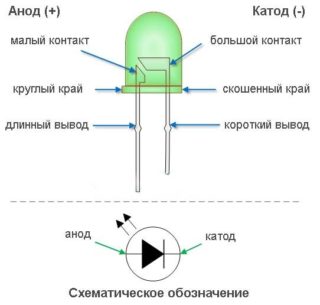

Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой
Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).
Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь – это минус, а маленькая – плюс. Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность

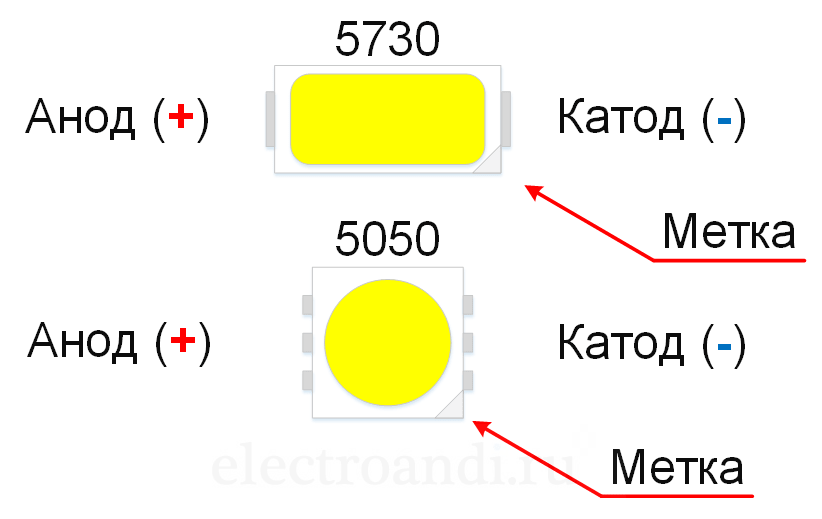

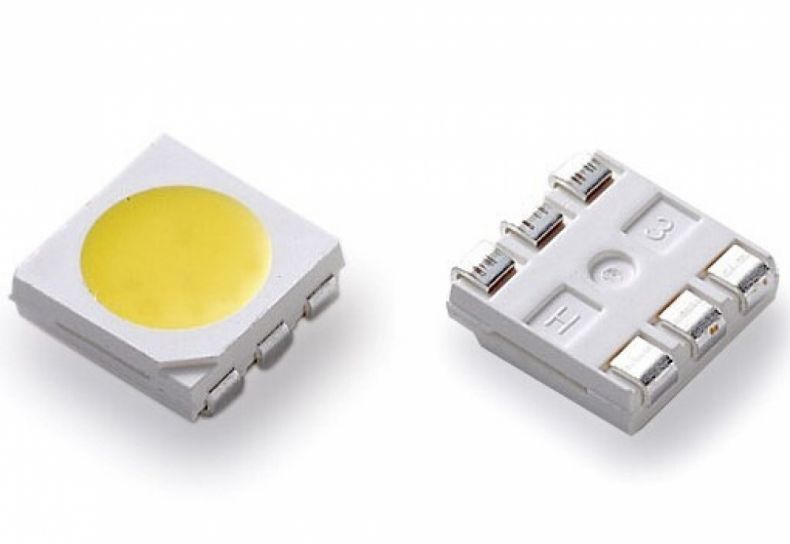

Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность
Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).
Определение при помощи батарейки
Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).
Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

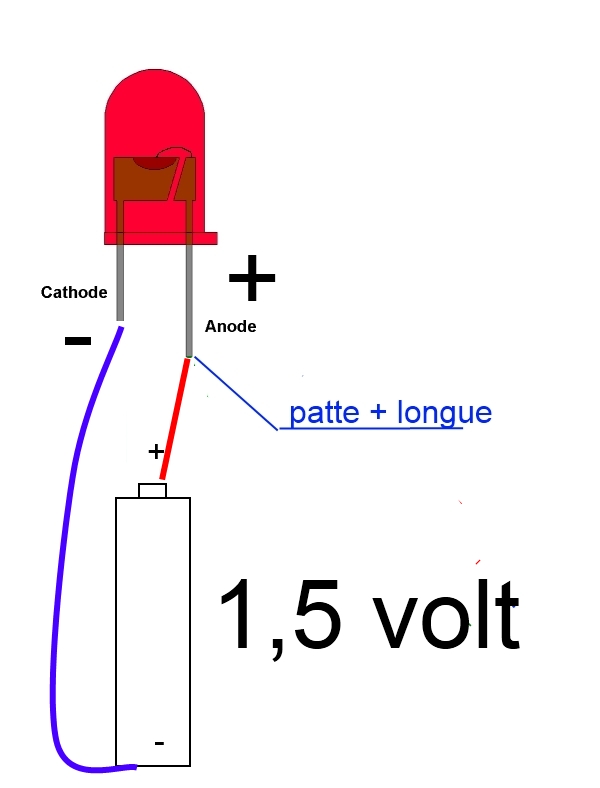

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.
Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.
Проверка при помощи мультиметра
При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».
Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.
Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.
Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).
Тестирование мультиметра можно провести с помощью вольтметра.
Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.
Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.
Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.
Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.
rubrowsers.ru
Виды светодиодов
Отечественный рынок насыщен светодиодами разных типов, видов, конструкций. Простейший светодиод имеет всего два вывода.
Светодиоды индикаторного класса
Применяются для подсветки дисплея в телефонах, подсветки автомобильных приборов, для цветовой индикации, начиная от фонарей до бытовых приборов. Они отличаются сравнительно небольшой мощностью.
Наиболее актуальные модели индикаторного класса:
- DIP-cветодиоды (имеют цилиндрический или прямоугольный прозрачный корпус напоминающий форму юбки.);
- Super Flux «Piranha» (прямоугольный корпус с четырьмя выводами, используется для оформления рекламных вывесок);
- SMD-светодиоды (преимущественно применяются для изготовления светодиодных лент, имеют стандартный корпус.)
Осветительные светодиоды

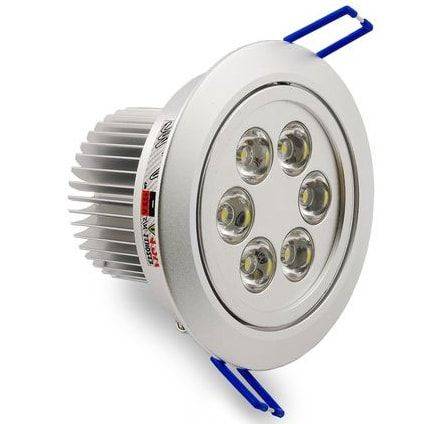

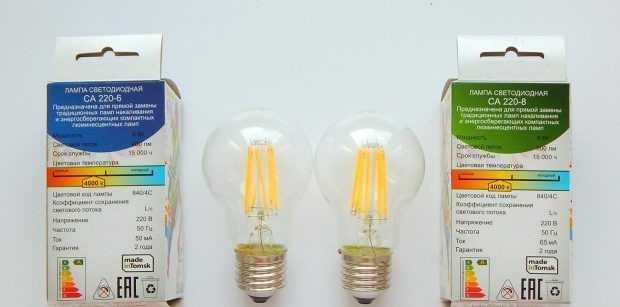

Обладают высокой яркостью и широким углом рассеивания. Применяются в светодиодных лампах, фарах.
Самые распространенные модели осветительного класса:
- Светодиоды SMD LED (смонтированы на медной или алюминиевой плате);

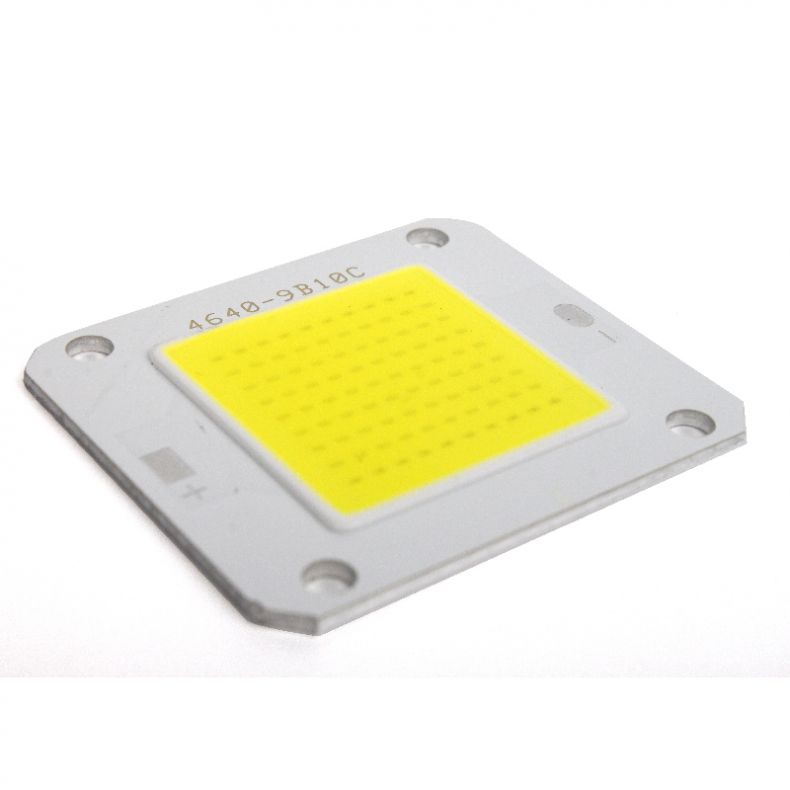

- COB-светодиоды;
- Filament LED.
Определение по внешнему виду
Изготовители создают все условия для удобного определения полярности. Это знаки “+” и “-”, зеленые полоски, знаки под цоколевкой и прочие обозначения, понятные любому. Но существуют устройства, на которых нет знаков из-за решения производителя или же в связи с небольшими размерами диода и невозможности создать указатели.
Контакты часто имеют различную длину. Благодаря этому фактору легко можно понять, как определить плюс на светодиоде: более длинный выход — анод (плюс), короткий — катод (минус)
Следует обратить внимание на качество светодиода. Если он подвергался распайке или по определенной причине контакты погнуты, такой способ не подойдет, т
к. повышается вероятность совершить ошибку в визуальном измерении.
В цилиндрических корпусах обратить внимание следует на колбу определяемого устройства. Внутри нее располагаются две детали, размеры которых свидетельствуют о соответствующем электроде
Маленькая фигурка располагается со стороны выхода анода, а чашеобразная крупная — катода.
В случае с SMD анализ светодиодов напрямую невозможен из-за отсутствия внешних контактов. Они расположены в цоколевке. Зато сама цоколевка имеет срез, обозначающий расположение с его стороны катода.
Существуют и рисунки, соответствующие полярности. Это треугольник, П-образное или Т-образное изображение. Их указания рекомендуется знать для упрощения в вопросе — как определить полярность светодиода. Расположены рисунки на поверхности диода.
Виды диодов
Все диодные элементы можно разделить на 2 большие группы: неполупроводники и полупроводники. Первую группу составляют 2 типа: вакуумные (кенотроны) и газонаполненные (стабилитроны с тлеющим или коронным разрядом, игнитроны и гастротроны).
Вакуумные диоды — лампы с двумя электродами, один из них выполнен в виде светящейся нити. Когда он открывается, электроны движутся от плюса к минусу. При изменении направления движения тока устройство почти полностью закрывается, движение электронов прекращается.
Из газонаполненных диодных элементов в настоящее время применяются только дуговые гастротроны (стабилитроны), заполненные инертным газом и парами ртути и снабженные термическими оксидными катодами. Главной особенностью является возможность выдачи высокого выходного напряжения и работы с токами в несколько десятков ампер.
Полупроводниковые диоды представляют собой небольшие емкости, из которых удален воздух.
Внутри 2 электрода:
- положительный (с электропроводностью p);
- отрицательный (с электропроводностью n).
Важно! Сопротивление во включенном состоянии зависит от величины прямого напряжения: чем оно выше, тем меньше сопротивление
Конструкция

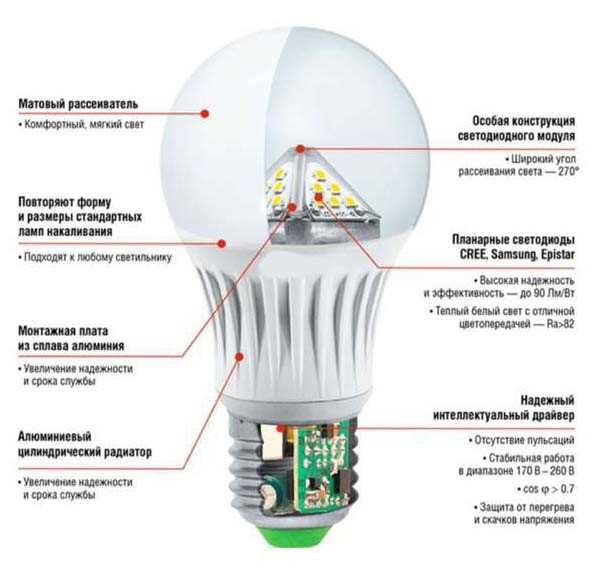

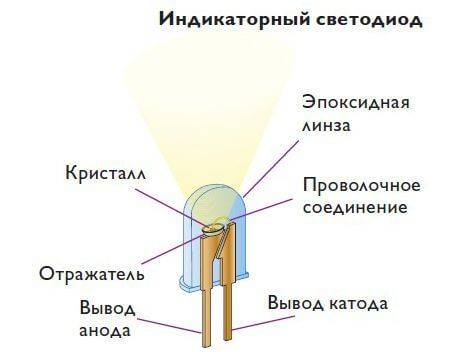

Светодиод — это полупроводниковый элемент, по конструкции схожий с диодом. При прохождение через светодиод тока создается видимое глазу оптическое излучение. Данная деталь состоит из:
- Анода, через который подается положительный заряд.
- Катода, через который подается отрицательный заряд.
- Отражателя световых потоков.
- Излучающего полупроводникового чипа или кристалла.
- Рассеивателя свечения.
Для ламп любых форм эта стандартная конструкция. Для достижения яркости, производители только увеличивают число слоев или количество кристаллов. Эти значения прямо влияют на мощность.
Как проверить светодиод мультиметром

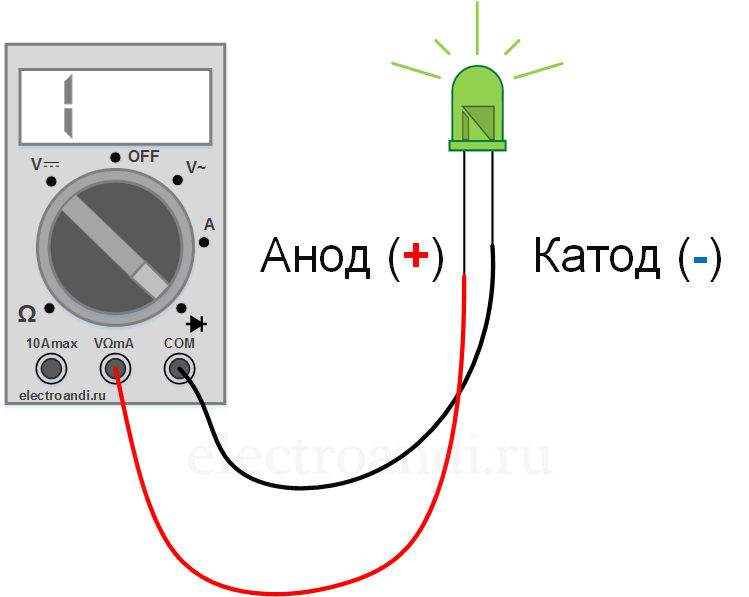

Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».

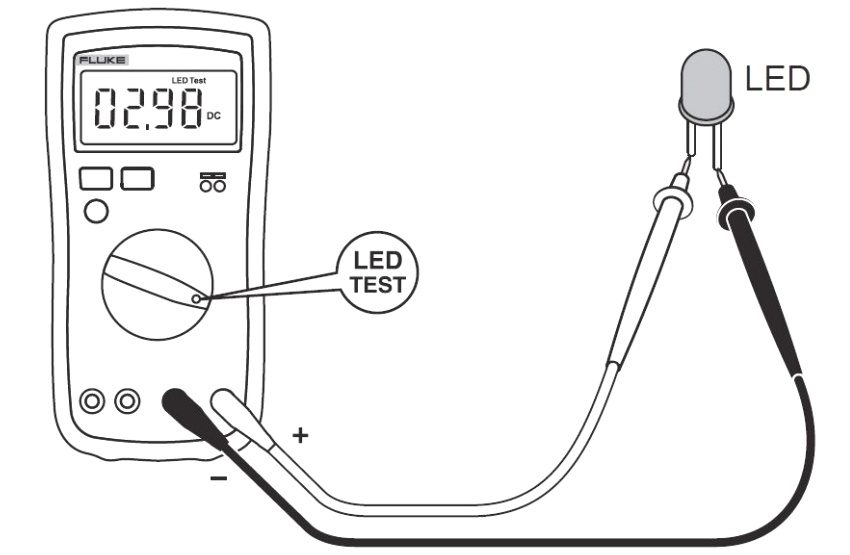

Схема проверки светодиода с помощью цифрового мультиметра
Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.
Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.
Визуальное определение.
Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод является положительным анодом.

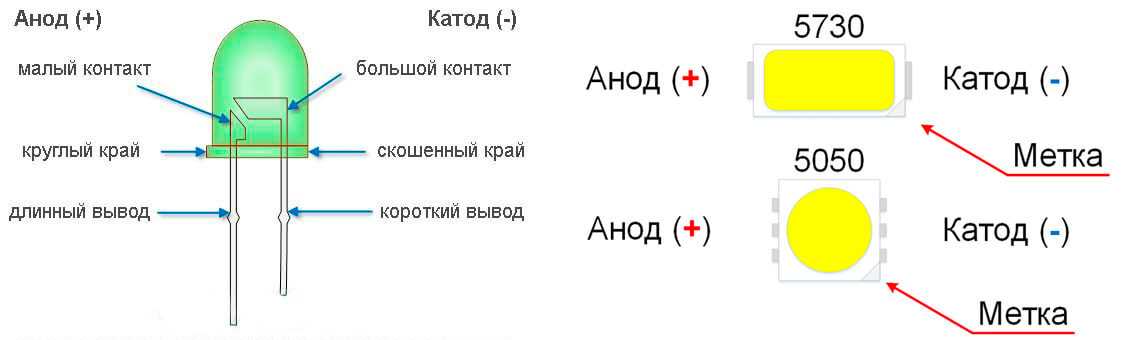

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).
Если на корпусе светодиода имеется скос, то это признак катода.
Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».
Когда требуется определение полярностей LED-лампочек
Малогабаритные светодиоды широко используются в различных областях, связанных с освещением и индикацией:
- общественное освещение: рекламные щиты, парковое освещение;
- бытовые элементы искусственного освещения: подсветка рабочих панелей, периметральный подвесной потолок, встроенная мебель и т д.;
- индикация режимов включения/выключения электроприборов: самодельные умные розетки и др;
- детские игрушки;
- пульты дистанционного управления и многое другое.
При выходе из строя лампочки мастер прибегает к ее замене. В этом случае требуется определить анод и катод светодиода. В противном случае элемент просто не будет давать света.
На разных форумах есть информация, что нет смысла искать, где «прячется» плюс и минус светодиода. Нередки суждения, что лампочку можно подключить без соблюдения полярности. Здесь есть нюансы. Даже если мастеру повезет и стихия родит, в итоге это будет иметь следующие последствия:
- Срок службы неправильно подключенной лампочки, заявленный производителем, значительно сократится. Например, при гарантированном режиме работы в 45 000 часов светодиод будет работать вдвое меньше.
- Показатели (интенсивность, яркость света) снизятся значительно, чем должны быть. На общей схеме это будет видно невооруженным глазом.
Такие игры с полярностями и вероятность срабатывания диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.
Средний срок службы светодиодных ламп составляет 10 лет. Благодаря защите от влаги IP67 и выше элементы можно безопасно использовать для уличного освещения. Чтобы светодиоды проработали заявленный срок, необходимо соблюдать полярность при их подключении и определять их до проведения ремонтных работ, а не после.
Проверяем фотодиод
При простой проверке измеряется обратное и прямое сопротивление помещенного под источник света радиоэлемента, после чего его затемняют и повторяют процедуру. Для более точного тестирования потребуется снять вольтамперную характеристику, сделать это можно при помощи несложной схемы.

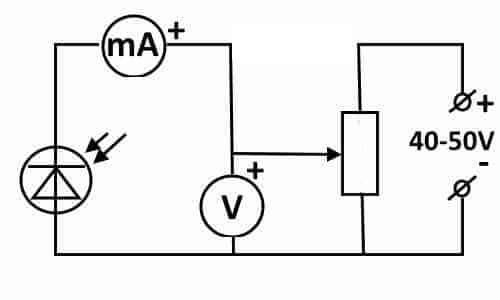

Пример схемы для снятия вольтамперных характеристик
Для засветки фотодиода в процессе тестирования можно использовать в качестве источника освещения лампу накаливания мощностью от 60Вт или поднести радиодеталь к люстре.
У фотодиодов иногда встречается характерный дефект, который проявляется в виде хаотического изменения тока. Для обнаружения такой неисправности необходимо подключить тестируемый элемент так, как это показано на рисунке, и измерять величину обратного тока в течение пары минут.
Проверка на «ползучесть»
Если в процессе тестирования уровень тока будет оставаться неизменным, значит, фотодиод можно считать рабочим.
Тестирование без выпайки.
Как показывает практика, протестировать диод не выпаивая, когда он находится на плате, как и другие радиодетали (например, транзистор, конденсатор, тиристор и т.д.), не всегда удается. Это связано с тем, что элементы в цепи могут давать погрешность. Поэтому перед тем, как проверить диод, его необходимо выпаять.
Ограничение обратного напряжения при подключении светодиода к переменному току
При подключении светодиода к переменному току необходимо ограничить влияние опасного для него
напряжения обратного полупериода. У большинства светодиодов предельно допустимое обратное
напряжение составляет всего около 2 вольт, а поскольку светодиод в обратном направлении заперт
и ток по нему практически не течёт, то падение напряжения на нём становится полным, то есть равным
напряжению питания. В результате на выводах диода оказывается полное напряжение питания обратного
полупериода.
Для того, чтобы создать на светодиоде приемлемое падение напряжения для обратного полупериода,
надо пропустить «через него» обратный ток. Для этого параллельно светодиоду, но с обратной
полярностью, надо включить любой кремниевый диод (маркировка начинается на 2Д… или КД…), который
рассчитан на прямой ток не менее того, что течёт в цепи (напр. 10 мА).
Диод пропустит проблемный полупериод и создаст на себе падение напряжения, являющегося обратным
для светодиода. В результате обратное напряжение светодиода станет равным прямому падению напряжения
диода (для кремниевых
диодов это примерно в 0,5–0,7
В), что ниже ограничения большинства светодиодов в 2 вольта. Обратное же максимально
допустимое напряжение для диода значительно выше 2 вольт, и в свою очередь с успехом снижается
прямым падением напряжения светодиода. В результате все довольны.
Исходя из соображения экономии места, предпочтение следует отдать малогабаритным диодам (например,
диоду КД522Б, который используется, кстати, в сетевых фильтрах «Пилот» именно для этой цели). Вместо
кремниевого диода можно также поставить второй светодиод с аналогичным или более высоким максимальным
прямым током, но при условии, что для обоих светодиодов падение напряжения одного светодиода
не будет превышать максимально допустимое обратное напряжение другого.
Примечание: Некоторые радиолюбители не защищают светодиод от обратного напряжения, аргументируя
это тем, что светодиод и так не перегорает. Тем не менее такой режим опасен. При обратном напряжении
свыше указанного в характеристиках светодиода (обычно 2 В) при каждом обратном полупериоде в
результате воздействия сильного электрического поля в р-n-переходе, происходит электрический пробой светодиода и через него проходит ток в обратном направлении.
Сам по себе электрический пробой обратим, т. е. он не приводит к повреждению диода, и при снижении
обратного напряжения свойства диода восстанавливаются. Для стабилитронов, например, это вообще
рабочий режим. Тем не менее, этот дополнительный ток, хоть он и ограничен резистором, может вызвать
перегрев р-n-перехода светодиода, в результате чего произойдёт необратимый тепловой пробой
и дальнейшее разрушение кристалла. Поэтому не стоит лениться ставить шунтирующий диод. Тем более,
для этого подходит практически любой кремниевый диод, поскольку у них (в
отличие от германиевых)
малый обратный ток, а, следовательно, он не будет забирать его на себя, снижая яркость шунтируемого
светодиода.
Когда требуется определение полярностей LED-лампочек
Применение светодиодов в декорировании улицы
Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:
- уличное освещение: рекламные вывески, парковые подсветки;
- бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
- индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
- детские игрушки;
- пульты ДУ и многое другое.
На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:
- Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
- Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.
Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.
Способы выявления полярности
Определение полярности светодиода по внешнему виду
Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.
Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.
Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода
Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.
Использование мультиметра
Определение полярности светодиода при помощи мультиметра
Если определить светодиод — анод/катод — визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:
- На аппарате устанавливают режим измерения сопротивления.
- Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
- Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.
Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.
Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:
- Выставляют нужный режим.
- Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.
Если минус светодиода подключен к коллектору, лампочка даст свет.
Метод подачи напряжения
Определение полярности светодиода методом подачи напряжения
Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.
- ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
- Если полярности элемента соблюдены правильно, светодиод даст колер.
- Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.
Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.
Определение полярности с помощью техдокументации
Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:
- масса;
- цоколевка светодиодов;
- габариты;
- электрические параметры:
- иногда распиновка (схема подключения).
Как определить полярность по внешнему виду
Если у светодиода относительно прозрачный корпус, то анод и катод определяются визуально. Посмотрите сквозь диод на свет. Минус у светодиода (катод) имеет большие размеры, чем плюс (анод). Именно на нем расположен кристалл, излучающий свет, находящийся в небольшом «кратере» — рефлекторе.
Если светодиод не паяный или его паяли, но не укорачивали ножки, то определить, где анод, можно по длине выводов. Более длинная ножка — анод. Это полезно, если корпус полупроводника непрозрачный.
На заметку. Если корпус полупроводника металлостеклянный, то катод соединен с корпусом прибора и нередко толще, чем анод.
Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.
Красный
Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.
Черный
Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:
- источниках питания;
- аудио-, видео аппаратуре;
- иных устройствах с электронно-программными блоками управления.
Плюс
Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.
Минус
Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:
- складского и муниципального транспорта;
- подъемных механизмов;
- датчиков и средств автоматизации.
Подробно о полярностях светодиодных ламп
Несоблюдение полярности и неправильное включение может привести к поломке светодиода
Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.
Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.
Как можно визуально определить плюс и минус
Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:
Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой
Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).
Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь – это минус, а маленькая – плюс.

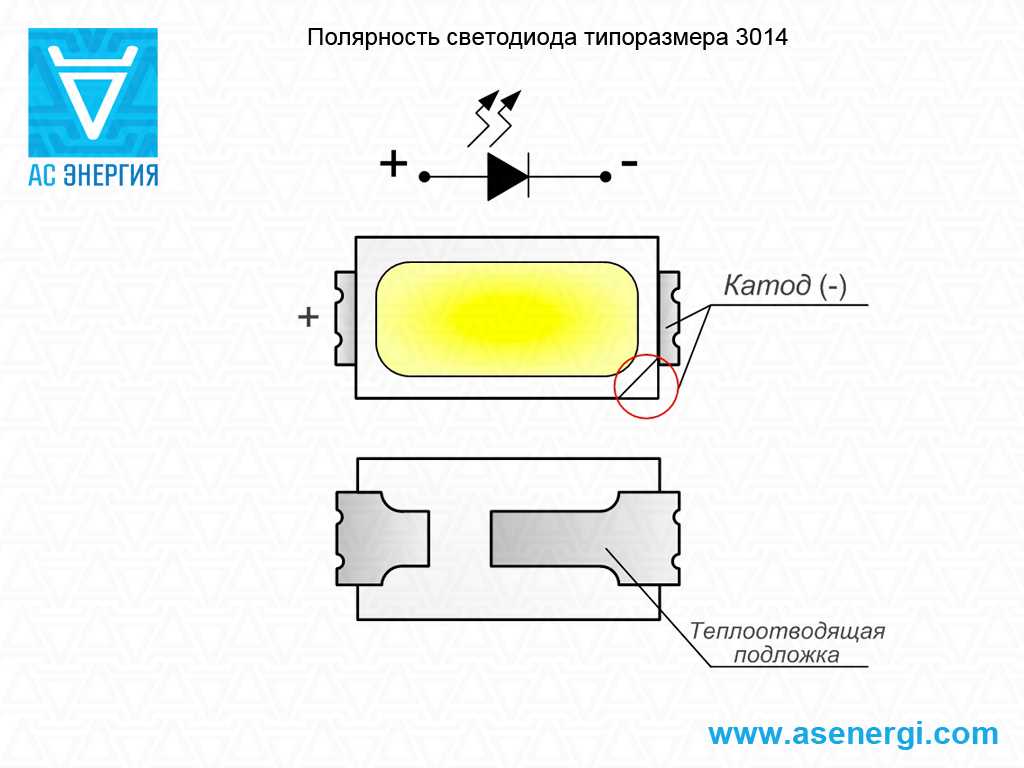

Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность

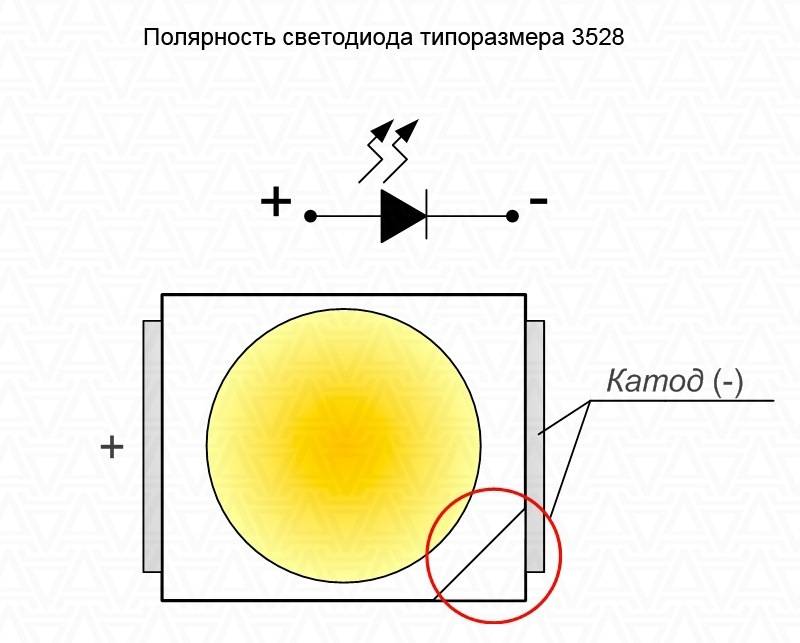

Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).
