Принцип работы коммутатора
Принцип работы реле
Реле – коммутационный прибор, соединяющий или разъединяющий цепь схемы при колебаниях токовых параметров. Аппарат активируется, когда достигнут предел значения условий (напряжения или тока), замыкая или размыкая линию.
Для понимания принципа действия реле требуется уточнить его составные узлы. Конструкция прибора включает катушку индуктивности, якорь и коммутационные каналы. При включении в цепь в катушки индуктивности с намагниченным проводом возникает ЭДС самоиндукции, т.е. фаза отстает от напряжения. В процессе подачи тока на катушку элементом притягивается якорь с контактами, замыкающий цепь.
Аппарат имеет цепи двух типов:
- управляемая – замыкается якорем в момент срабатывания;
- управляющая – через нее ток поступает на катушку.
Контроль больших токов в цепи управления осуществляется посредством слаботочной управляющей связи.
Релейный аппарат электромагнитного типа срабатывает по принципу гистерезиса – активации через некоторое время после поступления токового импульса. Ток в катушке нарастает петлеобразно, достигая необходимого значения. По причине гистерезиса релейные устройства не применяются для быстросрабатывающего оборудования.
Параметры чувствительности
Характеристики срабатывания минимальных реле сопротивления
Чувствительность – принцип работы реле, при котором прибор реагирует даже на незначительные отклонения показателей и быстро возвращается в стандартный режим.
Высокочувствительные модели воспринимают показатели меньше 10 мВт, нормальные – от 1 до 5 Вт, низкочувствительные – от 10 до 20 Вт.
Лабораторная работа № 02
«Исследование электрических параметров и характеристик реле»
Цель работы: Исследование электрических параметров и характеристик реле.
Выполнил студент группы № АТ-511в Любушкин Алексей Владимирович
Допуск к выполнению работы______________________________________
1. Титульный лист, оформленный по ГОСТ
2. Содержание отчета.
3. Вопросы и ответы на вопросы.
4. Таблицы с заполненными графиками испытаний и расчетов.
5. Выводы и анализ по заданию №3.
6. Графики нагрузочной характеристики и совмещенные с ней в одних координатах механической и тяговой.
7. Теоретический расчет тяговой характеристики исследуемого реле КДР по заданному варианту.
3. вопросы и ответы на вопросы в соответствии с вариантом
1. назовите электрические параметры реле.
2. у каких реле электрические параметры измеряются в размерности тока, у каких в размерности напряжения.
3. что называют параметром притяжения.
4. что называется параметром отпадания.
5. что называется коэффициента возврата и как зависит работа от его величины.
6. что называется коэффициента запаса, и как зависят параметры эксплуатации реле от его величины.
7. для какой цели на якорь ставится штифт или пластина.
8. как и какой параметр изменяется при увеличении высоты штифта.
9. что такое механическая характеристика реле.
10.что такое нагрузочная характеристика.
11.что такое тяговая характеристика.
12.назовите условия согласования тяговой и механической характеристик для срабатывания якоря.
13.каково условие согласования тех же характеристик для отпадания якоря.
14.почему поляризованный якорь КМШ чувствительнее нейтрального.
15.объясните последовательность работы нейтрального и поляризованного якоря при включении тока:
16.укажите последовательность работы якоря КМШ в момент полярности тока в обмотке.
1. в работе изучаются электрические параметры, и характеристики воспринимающей части электромагнитного реле, принцип действия которого основан на притяжении якоря электромагнитном потоком, создаваемым обмоткой реле. Нейтральное электромагнитное реле не реагирует на направление тока в обмотке, поэтому оно является двоичным элементом, т.е. якорь этого реле имеет только два положения: притянутое и отпавшее в выключенном состоянии. В связи с этим реле имеет следующие электрические параметры:
· параметры срабатывания – это минимальная электрическая величина, при которой якорь переходит в рабочее состояние , замыкая фронтовые контакты (например Uср);
· параметры отпускания – максимальная электрическая величина, при которой якорь переходит из рабочего состояния в выключенное и замыкаются тыловые контакты (например Uотп) для точного измерения параметра необходимо насыщение магнитной цепи;
· рабочий параметр –величина большая, чем параметр срабатывания, которая гарантирует надежность работы якоря и обеспечивает заданное контактное давление.
· Параметр прямого подъема – ЕХ: Iпр – ток прямого подъема – минимальное значение тока, при котором замыкается фронтовой и общий контакт, но не обеспечивается заданное контактное давление (при этом якорь еще не притянулся к сердечнику – возможен его дальнейший ход)
· Параметр полного подъема — ЕХ:Iпп – ток полного подъема – значение тока, при котором обеспечивается заданное контактное давление.
2. электрические параметры реле могут иметь размерность мощности, ампер-витков, тока или напряжения . так обычно у низкоомных реле параметрами являются токи Iср, Iот, Iр, а у высокоомных — напряжения Uср, Uот, Uр.
3. параметры срабатывания – это минимальная электрическая величина, при которой якорь переходит в рабочее состояние , замыкая фронтовые контакты (например Uср);(ЕХ: минимальное значение тока, при котором реле отпускает якорь)
4. параметры отпускания – максимальная электрическая величина, при которой якорь переходит из рабочего состояния в выключенное и замыкаются тыловые контакты (например Uотп) для точного измерения параметра необходимо насыщение магнитной цепи; (EX: – максимальное значение тока, при котором реле отпускает якорь)
5. коэффициент возврата — Kв – отношение тока отпускания якоря к току полного объема . У путевого реле рельсовых цепей он называется коэффициентом безопасности. Кв аналогично Кз вычисляются по мощности, напряжению и ампер-виткам.
6. коэффициент запаса по срабатыванию – обычно его берут в пределах 1-3, и он выражается (как и электрические параметры) в следующих размерностях:
иногда Кз называется коэффициентом надежности по срабатыванию.
7. на якорь (подвижную часть магнитопровода, действующую на контактную систему) ставится штифт антимагнитный, для исключения магнитного залипания якоря.
Лабораторная работа № 9
Условные обозначения на схемах электроснабжения
На схемах отображается даже форма и размеры светильников.
На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.
Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.
В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.
Виды электрических схем
Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.
Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.
Смотри также
Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.
Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки
DPST
DPST – Double Pole, Single Throw. два полюса, одно направление. Каждый из двух контактов может быть подключен к одному другому контакту или отключен от одного другого контакта. Это считается две группы контактов. Таких групп может быть и больше двух.
Рис. 9 – Переключатель типа DPST
Контакты переключателя также имеют свою аббревиатуру. Тот контакт, который общий, т.е. полюс, обозначается COM. Тот, с которым он нормально замкнут, называется NC, а тот, с которым он разомкнут – NO.
Рис. 10 – Обозначение контактов переключателя
- COM = Common, т.е. общий. Это подвижной контакт переключателя.
- NC = Normally Closed, нормально закрытый (нормально замкнутый). Применительно к реле, COM соединён с ним, когда реле обесточено.
- NO = Normally Open, Нормально открытый (нормально разомкнутый). Применительно к реле, COM соединён с ним, когда по катушке реле течёт ток.
- Соединяйте контакты COM и NO, если вам надо, чтобы они замыкались, когда подаётся напряжение на реле.
- Соединяйте контакты COM и NC, если надо, чтобы они были замкнуты, когда реле обесточено, размыкались при подаче напряжения.
Источники:
katod-anod.ru – Принцип работы релеkatod-anod.ru – Параметры релеkatod-anod.ru – Типы релеkatod-anod.ru – Выбор релеkatod-anod.ru – Типы переключателей: SPDT, DPDT, SPST и DPSTВикипедия – Реле
Где используются?
Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.
Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.
Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществляться раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.
Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.
Электромагнитное реле
Благодаря своей простоте, невысокой цене и относительной надежности электромагнитные реле получили максимальное распространение. Работа данного типа реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Над сердечником установлена подвижная пластина (якорь) с контактом. Напротив контакта установлены соответствующие парные неподвижные контакты.
Схема работы простейшего электромагнитного реле
В начальном положении якорь удерживается пружиной. При подаче управляющего напряжения на катушку якорь притягивается к сердечнику, преодолевая усилие пружины, и замыкает контакты. После отключения напряжения пружину ничто не сдерживает, и она возвращает якорь в исходное положение.
Электромагнитное реле чаще всего используется в схемах защиты электроустановок и в системах автоматики.
Достоинства электромагнитных реле
- Низкая цена.
- Способность коммутации (переключения) нагрузок мощностью до 4 кВт при достаточно малых размерах менее 10 см³.
- Устойчивость к импульсным перенапряжениям.
- Малое выделение тепла.
- Максимальная электрическая изоляция.
Недостатки электромагнитных реле
- Большая задержка с момента поступления управляющего напряжения до контакта.
- Ограниченный механический ресурс.
- Создание радиопомех при срабатывании.
- Громкий щелчок при размыкании, замыкании контактов.
- Необходимость хоть и редкого, но регулярного технического обслуживания.
- Большое потребление электрического тока.
На наших объектах мы часто используем реле Finder. Их многие видели и знают.
Так выглядит реле Finder
Электромагнитные реле в системах автоматики
Электромагнитные реле работают, делают цепь замкнутой, только в течение того времени, пока на него подается напряжение. Этот момент является определяющим в управлении электроснабжением потребителей.
Именно поэтому электромагнитное реле не может работать с кнопками, так как кнопка — это не выключатель с фиксацией, который «запоминает» внешнее воздействие (сигнал) человека. Кнопка подает только кратковременный сигнал для включения, выключения. А вот если нажать клавишу выключателя в положение «включено», электрическая цепь будет замкнута до тех пор (и напряжение на реле будет подаваться, соответственно), пока кто-либо не изменит положение выключателя. Поэтому с фиксируемым выключателем электромагнитное реле работает, а с кнопкой — нет.
- Это раз, так как среди предлагаемой производителями электротехнической продукции и фурнитуры — огромное множество различных коммутирующих устройств, но не все они будут работать с этими реле.
Однако если подключить кнопки к контроллеру, а от контроллера — к реле, то все будет работать нормально. Контроллер будет подавать управляющее, удерживающее напряжение на реле, и цепь будет замкнута до тех пор, пока с кнопки на вход контроллера не поступит следующий, отключающий напряжение сигнал.
Если говорить о реле в общем, в контексте систем управления и автоматизации, то все реле, к примеру, для автоматизации систем освещения в проходных зонах, применяются только с контроллерами. Именно контроллер в данном случае является этим «запоминателем» состояния включения света. Причем в проходной зоне с 3–4-мя входами-выходами, в которой включением света управляют, к примеру, 3–4 выключателя (и более), расположенные у каждой двери (а еще и датчики), только контроллер может знать, что делать с включением, выключением света, если от одного из выключателей поступил управляющий сигнал.
Шум есть, но не критичный. Возможен монтаж реле на этаже
Шум от работы этих реле присутствует, но его величина не особенно критична, поэтому монтаж электромагнитных реле может производиться на этажах, то есть в данном случае возможна поэтажная разводка электропроводки.
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.
Электромагнитные реле
Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.
С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

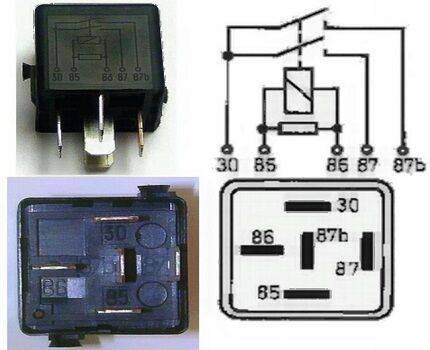

Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

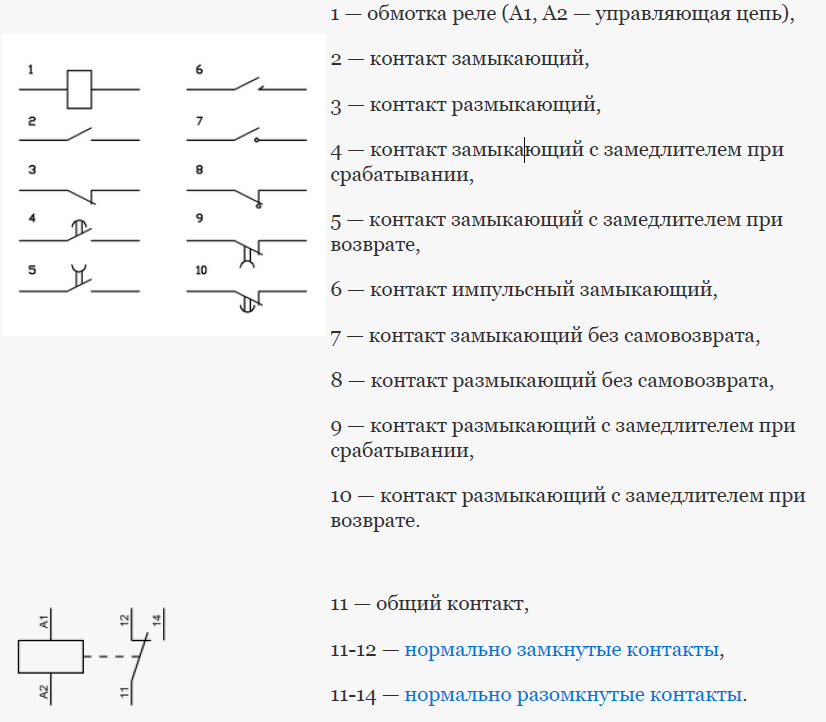

Маркировка и обозначение на схеме
Воспринимающая часть защитного аппарата для одной фазы обозначается в виде ломаной под прямым углом линии – символ биметаллической пластины. Исполнительная часть (контакты) – стандартным значком контактной группы. Для удобства и наглядности контакты могут находиться на схеме в удаленном от основного блока месте. В этом случае показывают механическую связь между блоками пунктирной линией (но не всегда). Буквенный индекс теплового реле на схеме – КК (КК1, KK2 и т.д.). В зарубежной технической литературе принят буквенный индекс RT.
Условно-графическое обозначение однофазного и трехфазного теплового реле
Принцип работы пускового реле
Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.
Схема устройства и подключение к компрессору
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.
Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- “S” – пусковая обмотка;
- “R” – рабочая обмотка;
- “C” – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.
Замыкание контактов посредством индукционной катушки
Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.
В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.
При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.
На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести
Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.
Регулирование подачи тока позистором
Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.
В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.
По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.
Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”
В трехфазной сети
Об этом свидетельствует надпись 10A 28VDC. Нормально замкнутые контакты Нормально замкнутые контакты — это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток.
Допускается применять следующее обозначение 4. Характерная особенность такой схемы — минимальная детализация. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7.
Понятно, что мощность контактов реле может быть разная.
Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Катушка электромеханического устройства, работающего с механическим резонансом Примечание. Допускается применять следующее обозначение 8.
Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Она обозначается в виде прямоугольника с двумя выводами. Нагрузкой может быть, например, электрическая лампа или электродвигатель. H — Соединение в месте пересечения.
Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом А нормально-замкнутые контакты N.

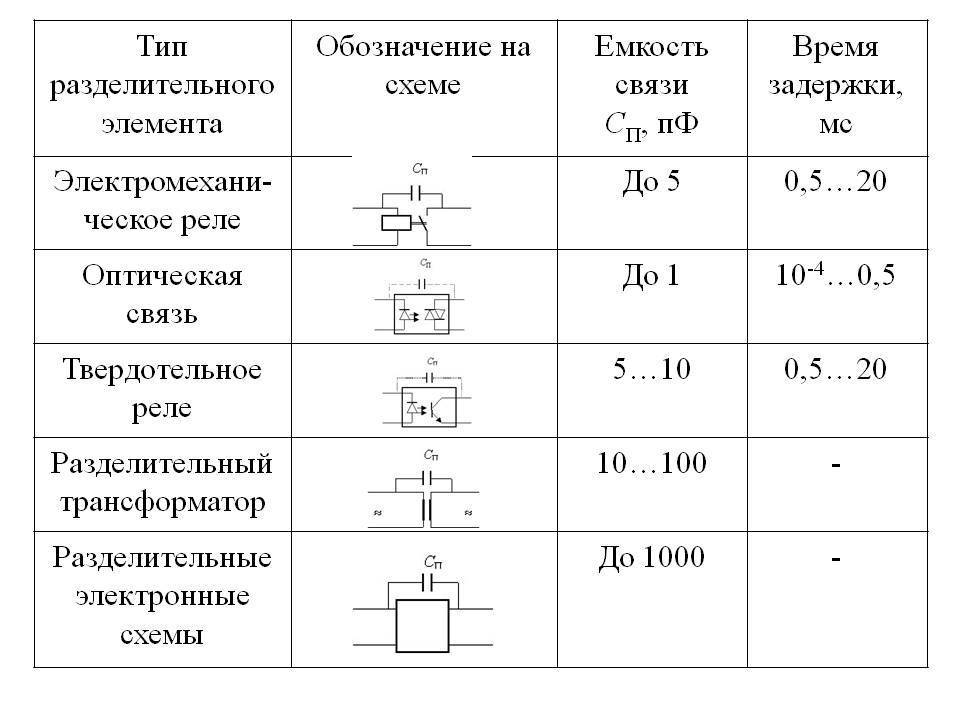

Таблица 1. Как работает реле? Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.

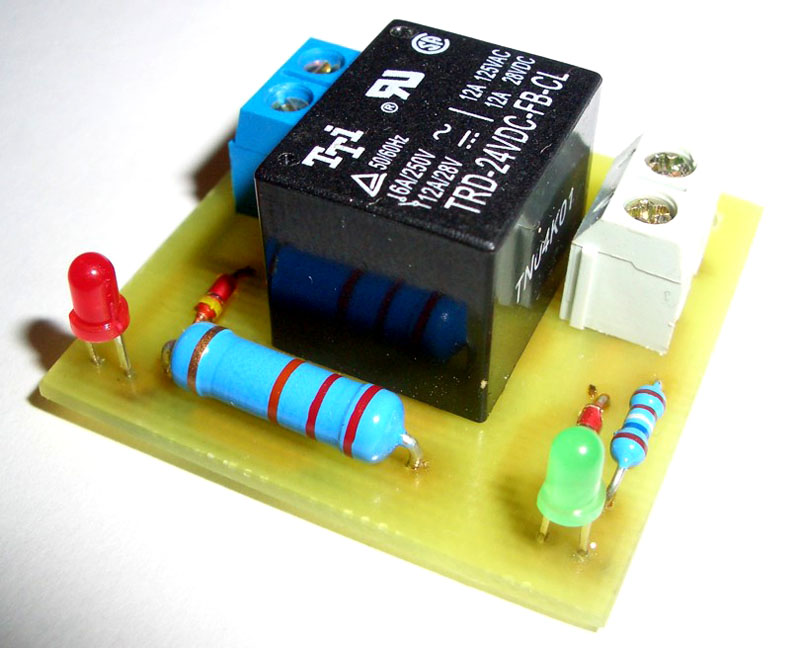

В качестве примера, рассмотрим импортное реле Bestar BSC. Такие контакты на схемах изображают следующим образом.
Элементы вторичной схемы РЗА. Реле
Модели указательных реле
Популярные в нашей стране указательные реле — преимущественно отечественного производства, которые отличаются высокой надежностью и относительно низкой стоимостью.
Наиболее востребованные модели с указанием основных технических характеристик и ориентировочной стоимости представлены в таблице.
| Марка | Характеристики | Примерная стоимость, руб. |
| РУ21 | Напряжение тока постоянного контролируемое, В 220, 110, 48, 24 Напряжение тока переменного контролируемое В 220, 110 Постоянный ток контроля, А 0,006-0,01-0,016-0,025-0,05-0,06-0,08-0,1-0,16-0,25-0,4-0,5-1-2-2,5- 4 Ток контроля переменный, А 0.025, 0.05, 0.08, 0.1, 0.16, 0.25, 0.4, 0.5, 1, 2.5 Интервал токов коммутации, А 0.01…2 Интервал напряжений коммутации постоянного тока 24…250В Интервал напряжений, В, переменного тока 24…250 | 690 |
| РЭПУ-12М-112 | Температура среды — 45…+55°С; Влажность относительная до 98 % при температуре до 35°С; Реле сейсмоустойчивы при ускорения Зg в интервале частот 5-15Гц; Уровень защиты корпуса IP40, выводов — IP00. | 1050 |
| РЭУ11-20 | Температура функционирования от -50…+55°С Влажность относительная воздуха без конденсации влаги до: — в исполнении У-98% при температуре 25°С — в исполнении Т-98% при температуре 35°С Высота над уровнем моря — до 4300м | 1000 |
| РЭПУ-12М-200 | Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости ускорении Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00. | 850 |
| РЭПУ-12М-121 | Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости при воздействии ускорения Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00. | 1250 |
Реле РУ-21 используются в схема защиты для индикации срабатывания РЗиА. Выпускаются в различных модификациях, в наименовании которых зашифрованы основные характеристики. Например, обозначение РУ-21/0,006 показывает, что устройство предназначено для функционирования в цепях постоянного тока со значением срабатывания 0,006А.
Модель РЭПУ -12М различных модификаций используются в качестве промежуточно-указательных реле переменного и постоянного тока. Устанавливаются в устройствах защиты сигнализации, автоматики и управления.
Модель РЭПУ-12М имеет несколько модификаций, подбор которых осуществляется в зависимости от параметров сети
РЭУ11-20 применимы только для цепей с постоянным током. Используются для оповещения аварийного состояния цепи в устройствах автоматики.
Реле РЭУ-11-20 является популярной моделью устройств, отличающейся высокой надежностью
Основные характеристики КУ
К основным характеристикам, на которые следует обратить внимание при выборе данного вида коммутационного устройства, относят:
- чувствительность – срабатывание от подаваемого на обмотку тока определенной силы, достаточной для включения устройства;
- сопротивление обмотки электромагнита;
- напряжение (ток) срабатывания – минимально допустимое значение, достаточное для переключения контактов;
- напряжение (ток) отпускания – значение параметра, при котором происходит отключение КУ;
- время притягивания и отпускания якоря;
- частота срабатывания с рабочей нагрузкой на контактах.
Электрическое реле: определение и принцип работы
Электрическое реле — это электромеханическое устройство, используемое для управления электрическими цепями. Оно позволяет открыть или закрыть контакты в зависимости от входного сигнала.
Принцип работы электрического реле:
- Электрическое реле состоит из катушки, контактов и пружины.
- При подаче электрического тока на катушку, она создает магнитное поле.
- Магнитное поле притягивает контакты, закрывая цепь.
- При отключении тока с катушки, магнитное поле исчезает, и пружина возвращает контакты в исходное положение, разрывая цепь.
Электрическое реле используется для решения различных задач, например:
- Управление освещением в домах и офисах.
- Управление электропитанием в промышленных установках.
- Защиту электрических цепей от перегрузки и короткого замыкания.
- Управление электромоторами и другими электроприборами.
Благодаря своей простоте и надежности, электрические реле широко применяются в различных областях, где необходимо контролировать и управлять электрическими устройствами.
О чем расскажет маркировка?
В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.
Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично
Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:
- РЭП — реле электромагнитное промежуточное.
- 37 (Н) – номер разработки.
- (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
- (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
- (*) — значение исходя из численности обмоток;
- (*)(*) — числовое значение замыкающих и размыкающих контактов;
- (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
- (*)(*) — обозначение электросилы удерживающих обмоток;
- (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
- (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.
При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров
Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров
Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.
