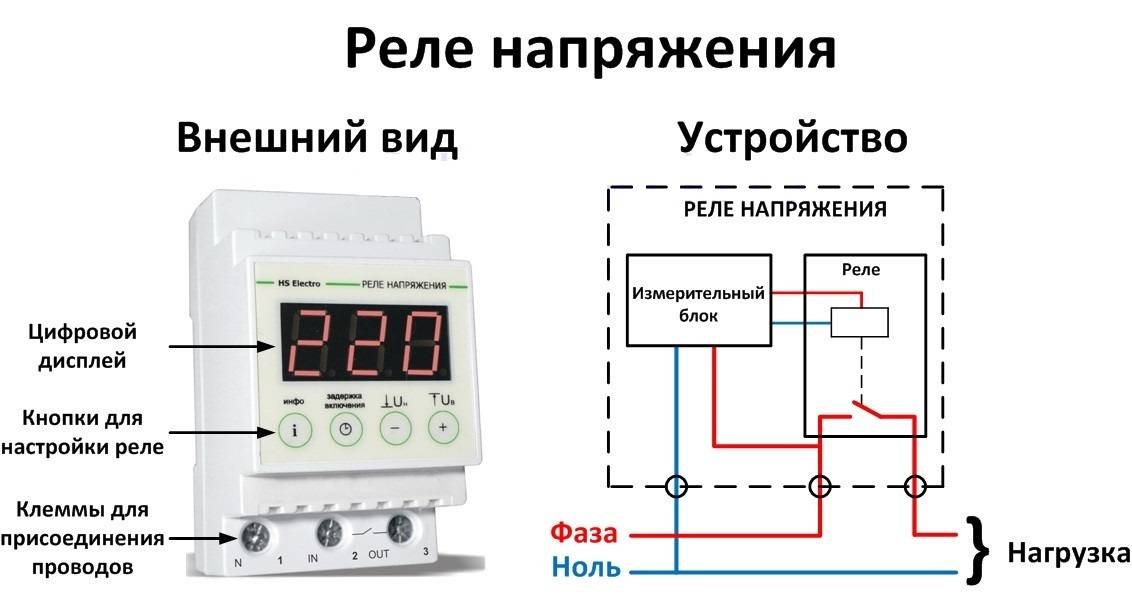

Реле защиты от перенапряжения — устройство и принцип работы

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства. номинальное и максимальное напряжение сети

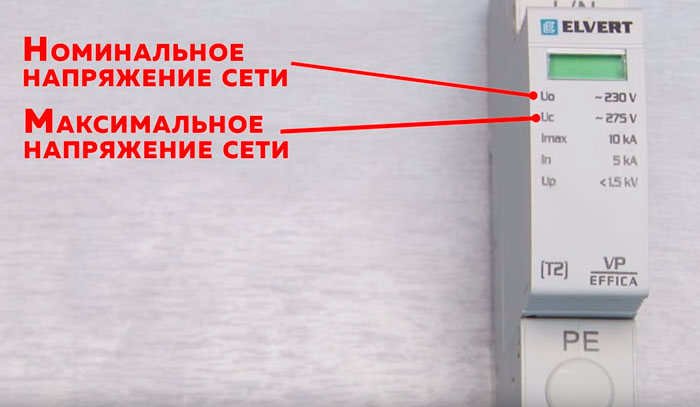

номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

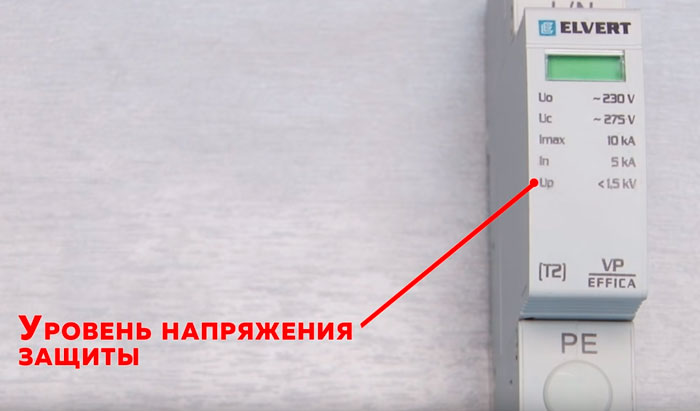

уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

класс устройства

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

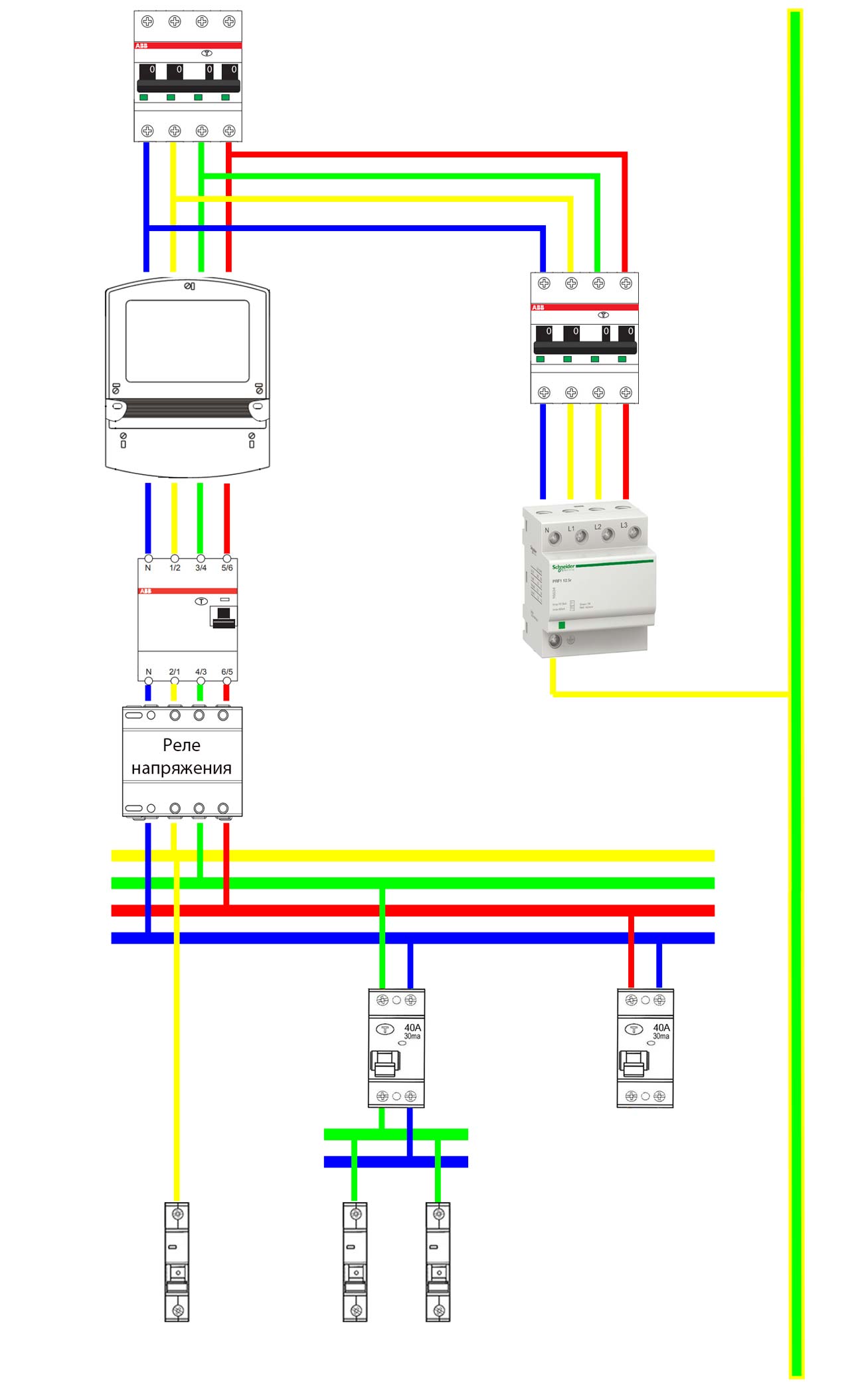

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность – отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)

длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Рейтинг лучших розеточных реле контроля напряжения

SRW-16A

Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.

С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.

реле контроля напряжения SRW-16A

Достоинства:

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REXANT

Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.

Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.

реле контроля напряжения REXANT

Достоинства:

• Программируемые пороги и задержка включения;
• LED-дисплей.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-1 BL1

RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.

LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.

реле контроля напряжения ROBITON РН-1 BL1

Достоинства:

• Универсальное применение для различных бытовых приборов;
• Интуитивный LED-дисплей для удобства использования;
• Соответствие современным стандартам безопасности.

class=’s-article__points-list’>

Недостатки:

• Ограниченные функции по сравнению с более дорогими моделями;
• Не устраняет все проблемы, связанные с устаревшей электропроводкой;
• Возможные затраты на обслуживание в случае неисправности.

class=’s-article__points-list’>

DIGITOP Vp-16 AS

Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания

Важно учесть, что возможна нестабильность показаний

реле контроля напряжения DIGITOP Vp-16 AS

Достоинства:

• Легкая настройка;
• Компактные размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-4 BL1

ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.

В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.

Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.

реле контроля напряжения ROBITON РН-4 BL1

Достоинства:

• Простое подключение без необходимости специального монтажа;
• Два USB разъема для подключения и зарядки.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой. При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен

Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

Типы реле контроля напряжения.

Существует множество моделей и видов РКН, которые могут отличаться по своим характеристикам и области применения. Некоторые из наиболее популярных моделей РКН включают в себя:

• РКН с фазовым контролем. Это оборудование, контролирующее уровень напряжения на всех трех фазах электрической сети и автоматически отключает его при обнаружении перенапряжения.
• РКН с дисплеем. Это устройство, которое имеет встроенный дисплей, на котором отображается текущее значение напряжения в сети.
• РКН с защитой от обратного напряжения. Это устройство, которое предотвращает повреждение оборудования от обратного напряжения, которое может возникнуть при выключении электрической сети.
• РКН с защитой от короткого замыкания. Это устройство, которое автоматически отключает электрическую сеть при обнаружении короткого замыкания, чтобы предотвратить повреждение оборудования и защитить жизнь людей.
• РКН с функцией автоматического включения. Это устройство, которое автоматически включает электрическую сеть после ее отключения при обнаружении перенапряжения или короткого замыкания.

С точки зрения общих параметров, все типы защитных реле делятся по следующим аспектам:

• Для какой нагрузки предназначены реле;
• Какой тип подключения.

По виду нагрузки все разновидности защитных реле делятся на однофазные и трехфазные. Первый тип может использоваться для установки в частных загородных домах и в помещениях городского многоэтажного жилого дома. Второй тип применяется главным образом на промышленных предприятиях. К примеру, чтобы организовать защиту станков, климатических установок, компрессоров, других промышленных объектов, имеющих электрический привод.

Реле, работающие с тремя фазами, также могут быть использованы и в жилых домах в оборудовании, осуществляющем контроль наличия всех фаз и уровень стабильности напряжения в сети, если строение предназначено для трехфазного питания. Но подобный вид реле способен преподнести сюрприз. К примеру, если возникает незначительный фазовый перекос, то от электрического питания отключается весь многоэтажный дом. Даже когда напряжения фаз находятся в приемлемом для функционирования технического оборудования уровне.

С точки зрения способа подключения РКН подразделяются на следующие категории:

• Тип РКН, именуемый розетками/вилками;
• Тип РКН, именуемый удлинителями;
• Тип РКН, предназначенный для использования с Din-рейкой.

Розетку/вилку можно считать оптимальным лучшим выбором, когда необходимо обеспечить защиту нескольких электронных устройств. Розетку/вилку можно подключать непосредственно в розетку, и она предназначена для максимальной силы тока 16 А. Отключение электрического питания выполняется специальным электромагнитным расщепителем, который расположен внутри реле. Функции управления реализуются кнопками и цифровым  дисплеем.

РКН в виде удлинителя может защищать сразу несколько устройств малой мощности, так как оснащено целым рядом розеток. Но безопасность работы приборов большей мощности такой тип реле не способен обеспечить.

РКН под Din-рейку должно устанавливаться в распределительном щите. Подобные приборы обеспечивают защиту от скачков напряжения не только отдельных помещений, но и полностью всего дома, поскольку они рассчитаны на мощность до семи кВт. А если потребуется ещё более значительный запас по мощности, то  необходимо дополнительно установить магнитный контактор.

Основные параметры реле защиты от перенапряжения

• Одно или трехфазные устройства защиты
• Номинальный ток, А
• Номинальная нагрузка, кВт
• Диапазон рабочих температур, °C

Сегодня на рынке огромное количество аппаратов защиты от перенапряжения, рассмотрим основные.

РН – 111 М. Наружная панель прибора

Завод ООО «НОВАТЭК – ЭЛЕКТРО» выпускает три типа РН – 111 (М) и РН – 113. Буква «М» обозначает наличие индикации на панели устройства. Данные типы устройства устанавливаются на DIN-рейку. Верхняя граница РН — 111 по напряжению 230 – 280 В, нижняя 160 – 220 В. Реле рассчитано на нагрузку 3.5 кВт или рабочий ток 16 А. Если потребитель желает подключить большую нагрузку, то ему необходимо приобрести соответствующий контактор или магнитный пускатель.

РН – 113 имеет более сильные контакты и по этой причине номинальная нагрузка,  которую можно подключить 7 кВт, что соответствует току 32 А. Если напряжение вышло за диапазон номинального, то время отключения составит 0.12 – 0.2 секунды.

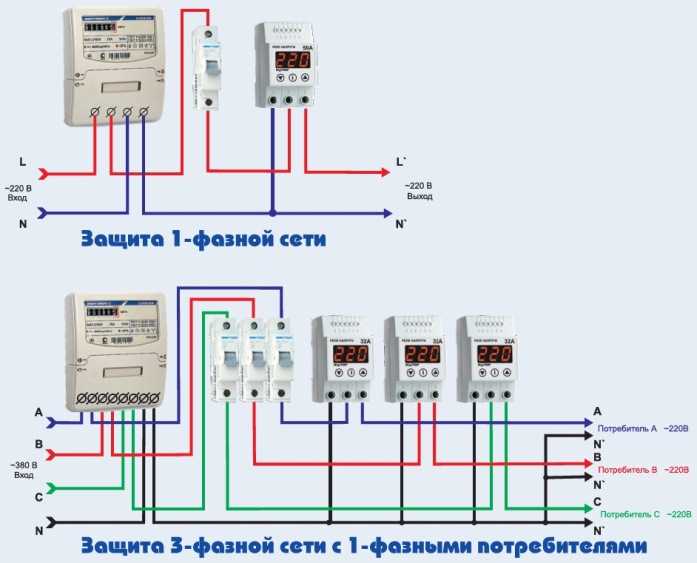

Монтаж

Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.

Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.

Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.

На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.

Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.

При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.

Реле Zubr (Rbuz)

Реле Zubr (Rbuz)

На внешней панели показывается индикация напряжения в реальном времени. Модификация предусматривает несколько типов по номинальному току (25, 32, 40, 50 и 63) А. По верхнему уровню напряжения можно регулировать шагом в 1 В от 220 до 280 В, по нижнему (120 – 210) В.

Вышеперечисленные устройства устанавливаются на дин-рейку, что очень удобно для их монтажа в этажных электрощитах многоквартирного жилого дома и распределительных вводных щитах частных домов. Диапазон рабочих токов позволяет защитить от перепадов, как отдельные электробытовые приборы, так и весь дом или квартиру.

Можно выделить несколько типов реле напряжения

1. Прибор по типу вилка-розетка. Реле напряжения 220 В устанавливается прямо в разъем розетки и служит для защиты подключенных через него устройств. На данном реле имеется цифровое табло, которое отображает показатели напряжения в данный момент. При помощи кнопок возможно выставление необходимых показателей. Находящиеся внутри электромагнитное реле и выполняет экстренное выключение.
2. Удлинитель-реле напряжения. В принципе это такое же устройство как и предыдущее. Единственное его отличие заключается в том, что при его помощи можно подключить несколько электроприборов.

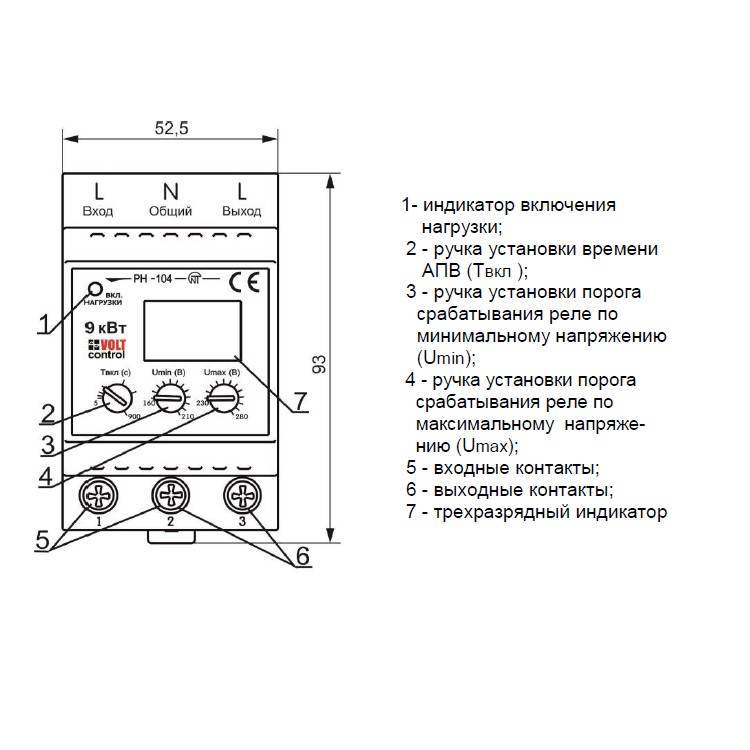

3. Реле, устанавливаемое на DIN-рейку. Данный вид устройства устанавливается непосредственно в распределительный щит, на входе в квартиру. Благодаря большому диапазону регулировок они могут работать в нескольких определенных режимах. Зачастую применяется однофазное реле напряжения.

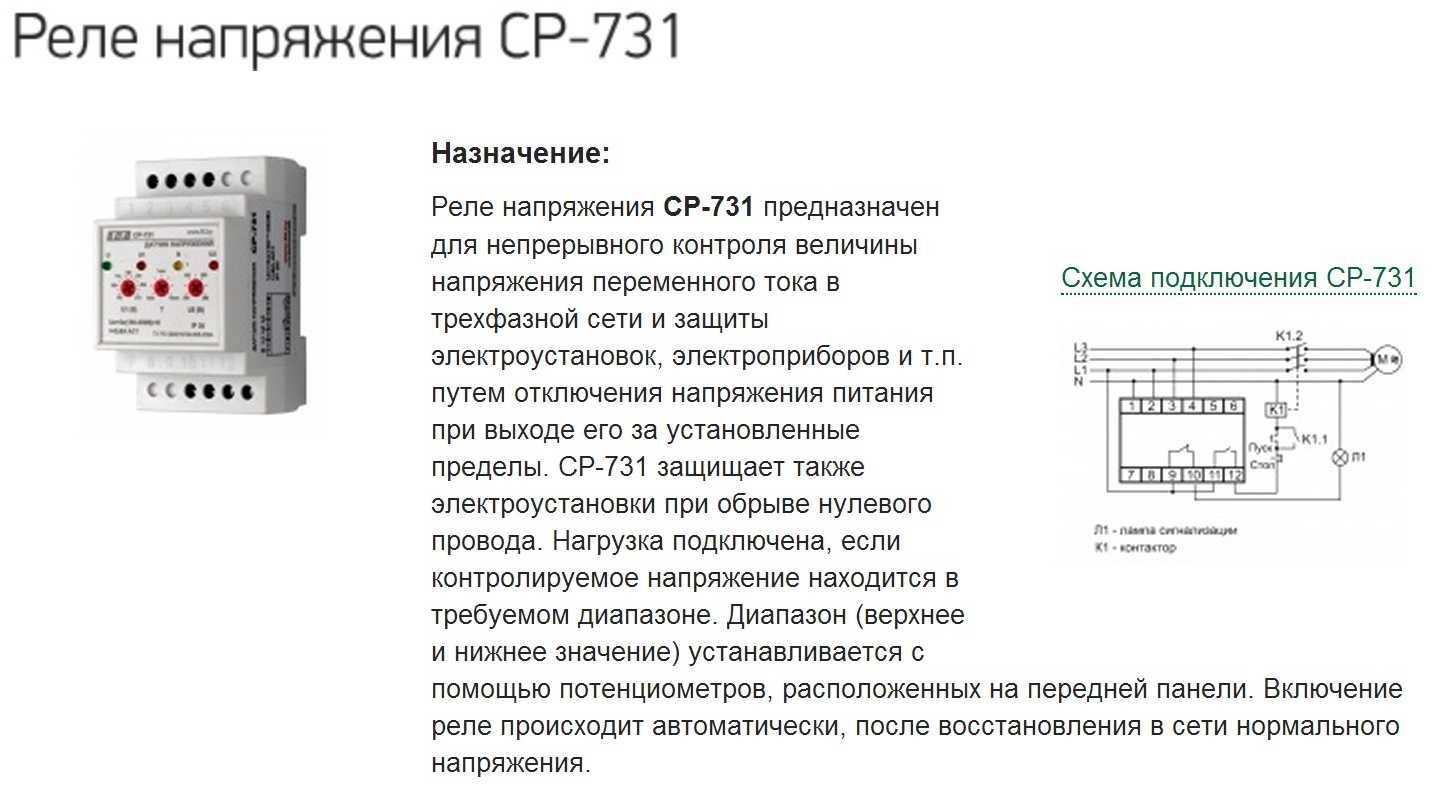

4. Трехфазное реле напряжения. Данное реле применяется для защиты оборудования и двигателей использующих соответственно три фазы. Но данное реле довольно чувствительно к любым даже незначительным колебаниям напряжения. Это объясняется тем, что оно призвано оберегать оборудование, в которых даже небольшой перепад способен приводить к потере работоспособности. Таким образом при возникновение перепада даже в 10 В, выключает сразу три фазы.

По ГОСТ Р 51992-2011 УЗИП подразделяются на такие подклассы:

Данные изделия используются для защиты от непосредственного разряда молнии в энергосистему. Монтируется в ВРУ (вводное распределительное устройство) или ГРЩ (главный распределительный щит). Так же обязателен к установке в зданиях, где есть крайне высокая вероятность поражения грозовым разрядом. Номинальный разрядный ток равен 30-60 кА, при этом волна имеет форму 10/350 мкс.

Второй класс (Класс С).

Данное изделие используется для защиты от остаточных атмосферных перенапряжений, которые прошли через УЗИП Класса В. Данные аппараты уже монтируются в РШ домов. Нормируется импульсным током с волновой формой 8/20 мкс. А разрядный ток равен 20-40 кА.

Третий класс (класс D).

Изделие применимо для защиты электрооборудования от импульсного напряжения, прошедшего через УЗИП второго класса. Оно обычно встраивается или внутрь оборудования, или же в распределительные коробки и розетки проводки.

Например, сетевой фильтр является УЗИПом третьего класса. Импульсный ток с формой волны 8/20 мкс. А номинальный разрядный ток равен 5-10 кА.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Модульные ограничители перенапряжения

Для защиты электросетей на распределительных подстанциях, а также непосредственно на воздушных линиях электропередач применяются нелинейные ограничители перенапряжений, так называемые ОПН. Основной конструктивный элемент данных защитных устройств – варистор, элемент с нелинейными характеристиками. Нелинейность характеристик заключается в изменении сопротивления варистора в зависимости от величины приложенного к нему напряжения.

   Модульный ограничитель перенапряжения

В нормальном режиме работы электросети, когда напряжение находится в пределах номинальных значений, ограничитель напряжения имеет большое сопротивление и не проводит ток. В случае возникновения импульса перенапряжения, который возникает при попадании молнии в провода электрической сети, сопротивление варистора ОПН резко снижается до минимальных значений и нежелательный импульс уходит в заземляющий контур, к которому подсоединен ограничитель перенапряжения.

Таким образом, ОПН ограничивает скачки напряжения до безопасного уровня. Тем самым защищая оборудование и потребителей от повреждения и других негативных последствий перенапряжений.

Для реализации защиты от перенапряжений в домашней электропроводке существуют компактные модульные ограничители перенапряжений. Такое защитное устройство устанавливается в домашний распределительный щиток и не занимает много места.

Модульный ОНП имеет такой же принцип работы, как и ограничители, применяемые в электросетях. Соответственно он будет работать только при наличии рабочего заземления электропроводки. В противном случае установка модульного ОПН будет бесполезна, так как в случае возникновения перенапряжения в сети опасный импульс не будет ограничен.

   Ограничитель импульсных перенапряжений ОПС1-С

То есть для реализации защиты домашней электропроводки от грозовых перенапряжений при помощи модульного ограничителя перенапряжений обязательным условием должно быть наличие работоспособного заземления.
