Практические примеры настройки реле
Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.
Подключение нового прибора
На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.
Галерея изображений Фото из Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать
Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата
Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы
Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно
Этап 1 – подготовка оборудования
Этап 2 – регулировка величины включения
Этап 3 – регулировка величины отключения
Этап 4 – тестирование работы системы
Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.
Насос перестал выключаться
В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:
- Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
- Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
- Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
- Проверяем, как изменилось давление отключения и тестируем систему.
- Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.
Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.
Ситуации, не требующие регулировки
Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.
Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.
Галерея изображений Фото из Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку
Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений
Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов
Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку
Действовать нужно очень осторожно
Забился патрубок подключения к гидробаку
Чистка входного отверстия в реле
Засорились электрические контакты
Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым
Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.
Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.
На что требуется обратить внимание
В первую очередь по отношению к реле предстоит посмотреть:
- Максимальное температурное значение, установленное для рабочей среды. Например, для ХВС есть свои показатели, а для отопления наряду с ГВС собственные;
- Диапазон, в котором осуществляется регулирование давления по уровню. «Пуск» и «Стоп» должны полностью удовлетворять вашу систему;
- Рабочую токовую характеристику в максимальном значении. По мощности насос не должен превышать данный показатель.
Настройку уровня давления в обозначенном реле проводят с учетом выполненных расчетов. Сюда входит:
- Гидроаккумуляторный литраж;
- Разовый водный расход в среднем значении всех пользователей дома;
- Уровень максимума возможного системного давления.
Насос станет включаться более редко, когда аккумулятор имеет большую вместительность.
Советы от экспертов
- Рекомендуется, чтобы реле давления воды было подключено к электросети дома отдельным кабелем с УЗО (устройство защитного отключения.Также необходимо, чтобы этот датчик был заземлен, для этого предусмотрена специальная клемма.
- Не нужно затягивать регулировочную гайку на реле до упора. Устройство с затянутыми пружинами может выйти из строя за короткое время.
- Если в корпусе или внутри реле видна вода, устройство должно быть немедленно обесточено. Появление воды является прямым признаком разрыва резиновой мембраны. Устройство следует немедленно заменить и не проводить дальнейший ремонт.
- В системе водоснабжения должны быть установлены фильтры для очистки воды.
- Реле давления следует чистить раз в квартал или полгода. Для этого снимите колпачок с устройства с нижним впускным патрубком. Затем полость и находящаяся в ней мембрана очищаются.Воздух, песок и другие примеси в трубопроводах являются основными причинами отказа реле. Резиновая мембрана разорвется, и в конечном итоге устройство придется заменить.
- Если стрелка манометра при регулировке прыгает, это прямой признак неисправности реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать полную проверку.
- Рекомендации от специалистов. Для того что бы насосная станция нормально работала, желательно раз в три месяца измерять давление в гидроаккумуляторе.
- Для того чтобы получить быстрый обзор состояния системы, стоит просто время от времени записывать показания манометра давления воды при включенном и выключенном насосе. Если это значение совпадает со значением, определенным на момент установки оборудования, то систему можно считать исправной.
- Заметная разница может потребовать проверки давления воздуха в баке и перенастройки реле давления. Иногда значения можно восстановить, просто подав воздух в гидроаккумулятор.
- Существует определенная степень погрешности в точности показаний манометра. Это частично объясняется трением движущихся частей во время измерения. Для повышения точности измерения рекомендуется смазать манометр перед началом измерения.
- Реле давления, как и любой другой механизм, со временем подвержены износу. С самого начала выберите надежный продукт. Важным фактором долговечности реле давления является правильная настройка. Не используйте его при максимально допустимом верхнем пределе давления.Если обнаружено, что реле давления неисправно или работает ненормально, возможно, потребуется его демонтаж и очистка
- Дополнительное время позволит уменьшить износ элементов устройства. Однако, если необходимо установить максимальное давление в системе достаточно высоким, например, 5 атмосфер, лучше приобрести реле с максимально допустимым рабочим значением 6 атмосфер. Найти такие модели сложнее, но возможно.
- Реле давления может быть серьезно повреждено из-за грязи в водопроводных трубах. Это обычная ситуация для старых металлических водопроводных труб. Перед установкой насосной станции рекомендуется тщательно очистить водопроводные трубы. Также, если есть возможность, неплохо полностью заменить металлические трубы на пластиковые.
- При регулировке реле давления необходимо быть очень осторожным с регулировочной пружиной. Если во время регулировки они сильно сжаты или перекручены, вскоре станет очевидна неточность работы. В ближайшем будущем сбои реле почти наверняка произойдут.
- Если осмотр насосной станции показывает постепенное увеличение давления отсечки, возможно, устройство засорено. Нет необходимости менять его сразу.
- Необходимо открутить четыре крепежных винта в корпусе реле давления, снять мембранный узел и, по возможности, тщательно очистить внутреннюю часть реле давления и все небольшие отверстия.
- Иногда достаточно снять реле и прочистить отверстие снаружи, не разбирая его. Также не помешает очистка всей насосной станции. Если вода вдруг начнет вытекать непосредственно из самого реле, значит, в мембрану попал мусор. В этом случае необходимо заменить весь блок.
Датчики уровня воды
Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.
Так выглядя лепестковые датчики протока Устройство лепесткового датчика Устройство турбинного датчика протока воды Датчик протока воды для водопровода Виды и параметры датчиков протока воды для насоса
Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.
Контролеры протока
В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.
Название | Функции | Параметры срабатывания защиты от сухого хода | Подсоединительные размеры | Страна/производитель | Цена |
BRIO 2000M Italtecnica | Реле давления датчик протока | 7-15 сек | 1″ (25 мм) | Италия | 45$ |
АКВАРОБОТ ТУРБИПРЕСС | Реле давления реле протока | 0,5 л/мин | 1″ (25 мм) | 75$ | |
AL-KO | Реле давления обратный клапан защита от сухого хода | 45 сек | 1″ (25 мм) | Германия | 68$ |
блок автоматики Джилекс | Реле давления защита от холостого хода манометр | 1″ (25 мм) | Россия | 38$ | |
блок автоматики Aquario | Реле давления защита от холостого хода манометр обратный клапан | 1″ (25 мм) | Италия | 50$ |
Предлагаем ознакомиться Методы как отрегулировать упавшее давление воды в редукторе
В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.
Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.
Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.
Поплавковые
Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).
Принцип работы поплавкового выключателя
Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.
Один и тот же прибор может контролировать разные уровни, в том числе, минимальный
Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

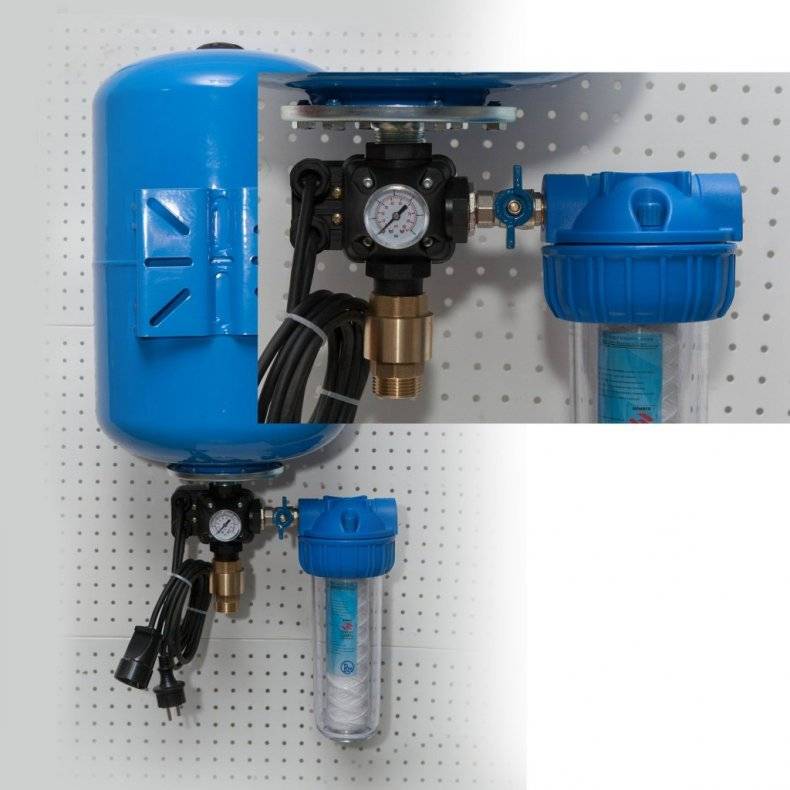

Подключаем реле к водяной магистрали
Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле – это самый последний, третий этап.
По теме резьбовых соединений есть удачные статьи!
- Уплотнители резьбовых соединений водопроводных труб – выбираем лучший
- Используем нить в качестве уплотнителя резьбовых соединений
Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!
Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)
Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.
Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать – плохо. Будет течь. Много – не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится – хорошо. Нет – потренируетесь. Предположим обмотали. Начинаем накручивать реле
Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго
Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.
Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

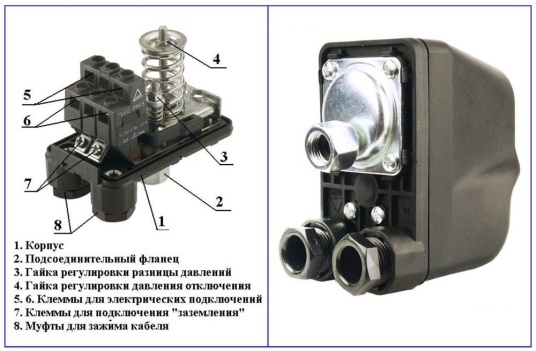

Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы

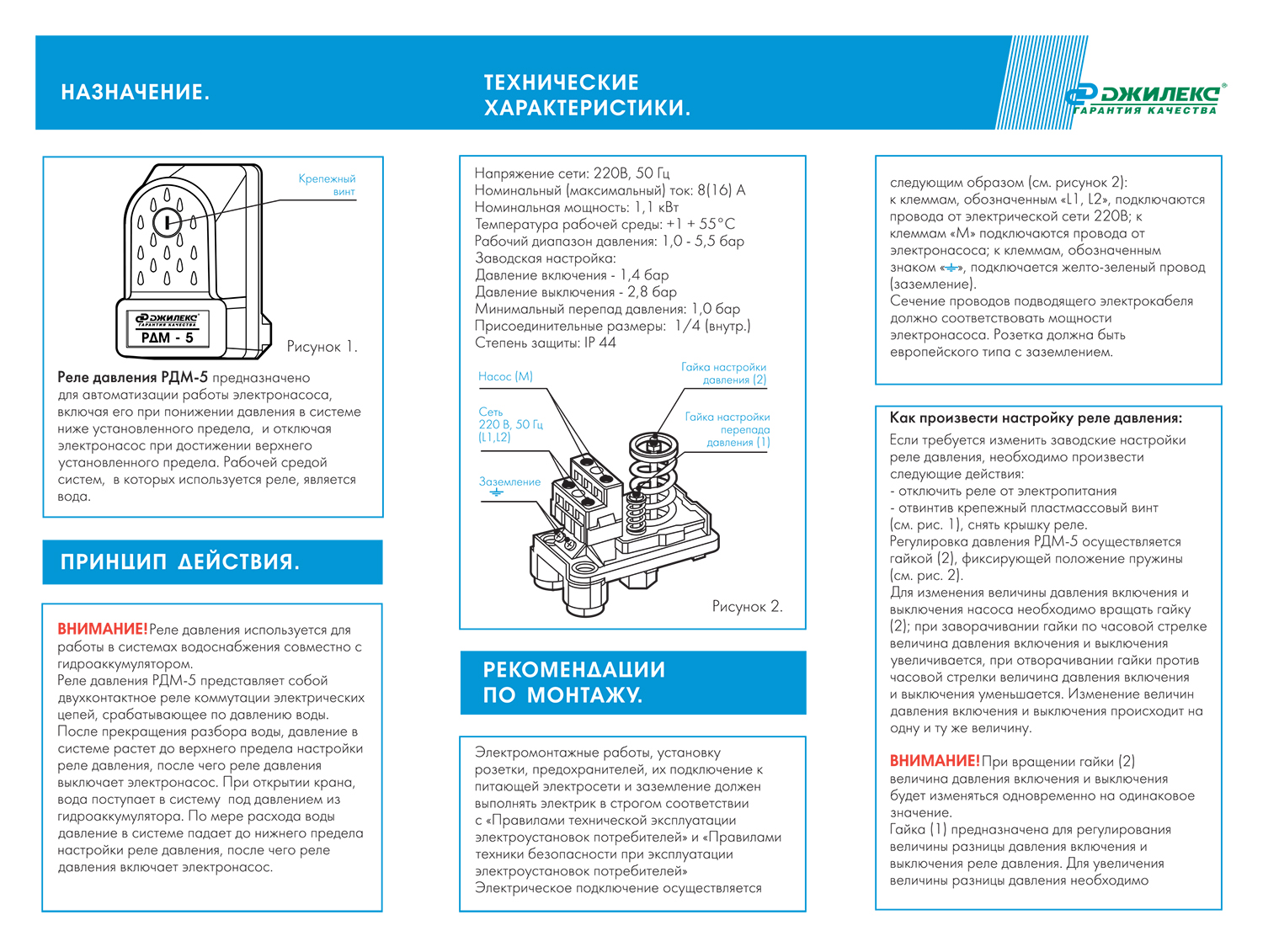

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Некоторые модели
Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:
- ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
- Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
- SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
- PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.
https://youtube.com/watch?v=eLQcANssNWA
Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.
Перед первым включением.
Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.
Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.
Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.
Особенности регулировки насосной станции, если реле разрегулировано
Как правило, такие случаи бывают редко, и являются последствием неправильной регулировки. При желании проблему можно попробовать ликвидировать без обращения к профессионалам:
- Отсоедините насос от источника питания. Для обеспечения собственной безопасности воспользуйтесь тестером и убедитесь в отсутствии фазы.
- Отпустите гайки двух пружин. Снятие не потребуется.
- Далее провода питания подключают к станции, при этом игнорируют клеммник.
- Активируйте подачу тока, заполните насос и отрегулируйте давление в пределах трех или четырех атм. Отключите мотор от источника питания.
- Аккуратно, неспеша спускайте воду до параметра, который подходит для старта системы.
- Стяните гайку крупной пружины до момента, пока не прозвучит характерный щелчок. Контакты находятся в замкнутом положении, мотор функционирует.
- Гайку, отвечающую за малую пружину, следует накрутить на шесть оборотов. 2 оборота повышают уровень давления до двух атмосфер.
- Подключите провода, соблюдая последовательность, которая обозначена на крышке корпуса.
- Насос можно подключить к сети.
Подключаем реле давления к электричеству
Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

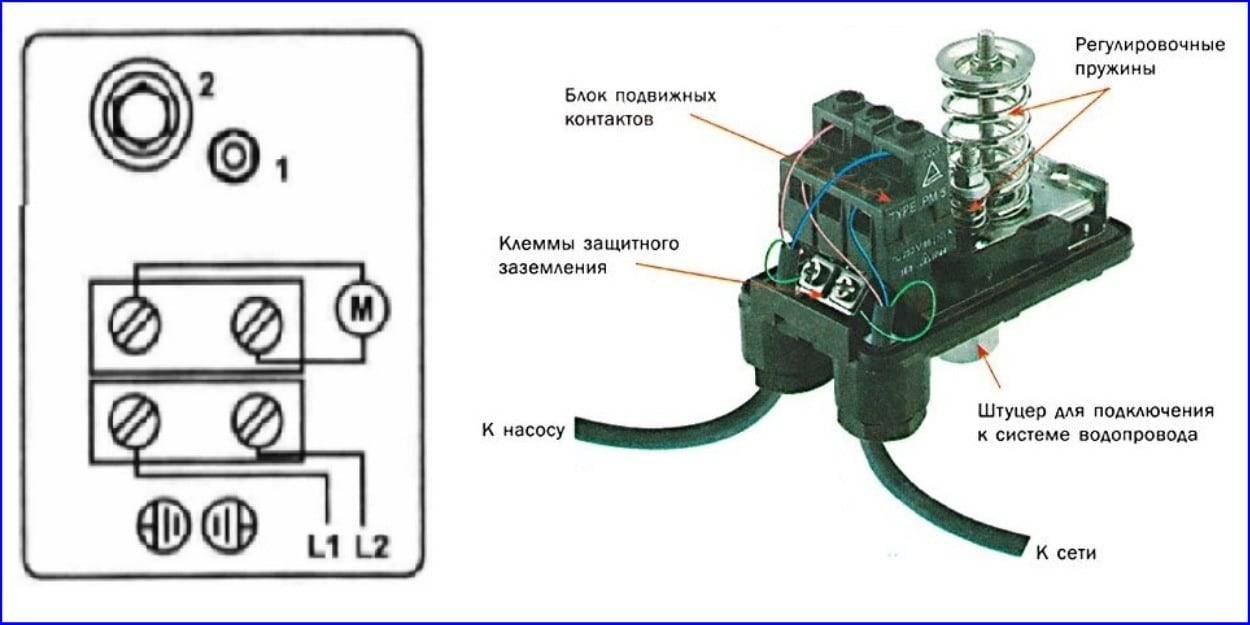

Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

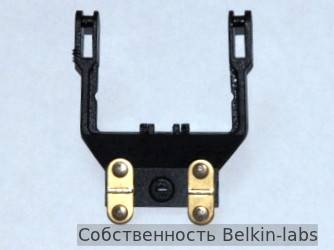

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары
Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.
Реле FSG-2 – электрические подключения
Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется
Требования к электрическому проводу
Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!
Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь – это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках
Я думаю, вас ждет сюрприз!
Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать
А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!
Подключаем 220 вольт
Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов
Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой
Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.
Подключаем реле к насосу
Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.
