Как сделать рекуператор воздуха своими руками

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

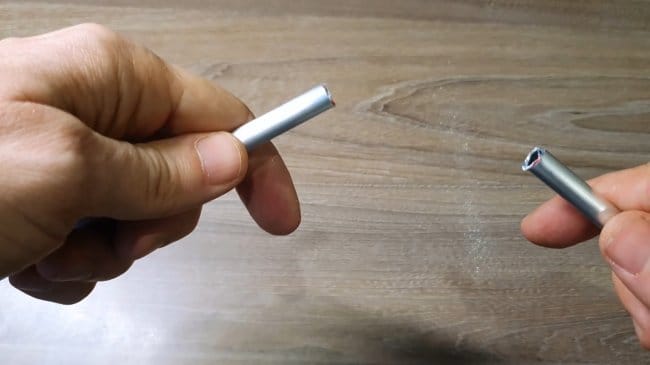

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Шаг 3. Место размещения

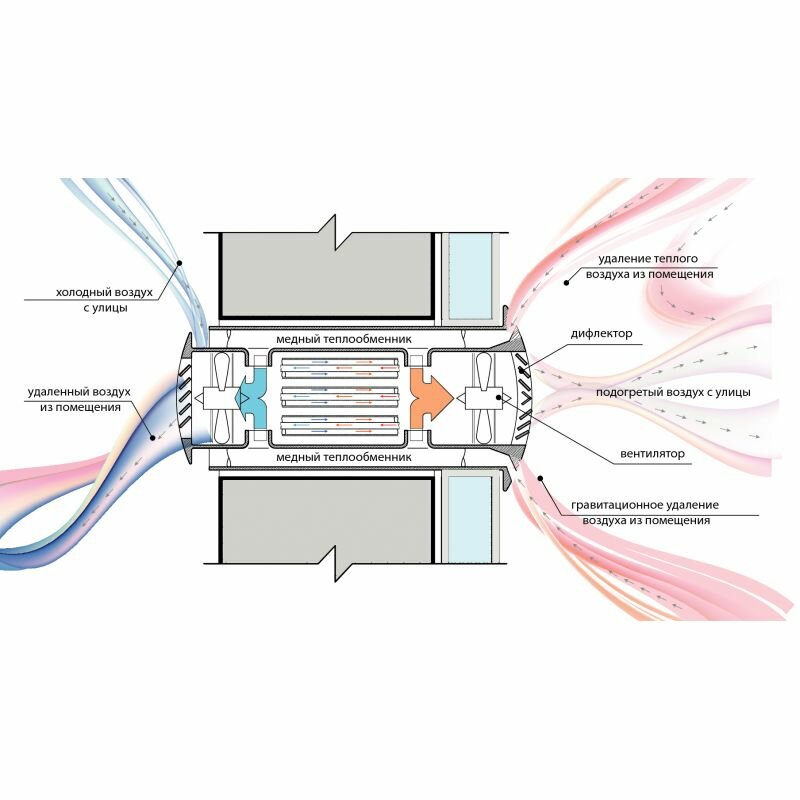

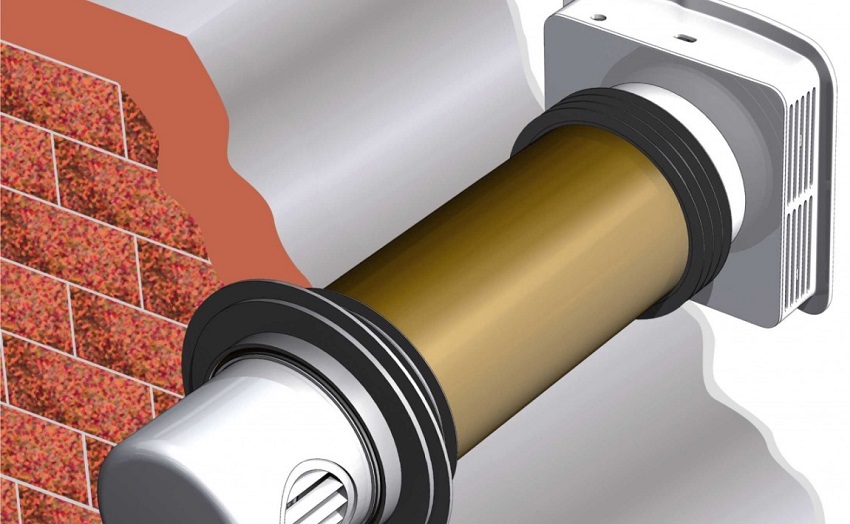

По месту монтажа устройства для рекуперации бывают потолочные и напольные. Существует вариант стеновой автономной установки, когда он работает независимо от общей системы отопления и вентиляции. В этом случае рекуператоры устанавливаются в помещении, где есть граничащие с атмосферой стены. Потолочное размещение целесообразно при наличии натяжных или подвесных потолков.

В этих технологических полостях все коммуникации будут скрыты, и эстетика жилого помещения не пострадает.

Напольное размещение предполагает установку конструкции в технических помещениях совместно с системами кондиционирования или отопления воздухом. Производительность этих схем неограниченная, но требует грамотно разработанной сопутствующей обвязки. В отличие от потолочного размещения, этот способ дешевле и легче по трудозатратам.

Иногда так решается проблема охлаждения помещения с ограниченным объемом при работе в нем мощного источника.

Как сделать рекуператор своими руками.

Если вы все же решили попробовать свои силы в создании рекуператора для дома своими руками, то рекомендую обратить свое внимание на следующие его виды

1. Пластинчатый рекуператор своими руками.

Его главной и, пожалуй, самой сложной в изготовлении частью является пластинчатый теплообменник, основное предназначение которого — проводить потоки в разные стороны, передавая энергию от одного к другому посредством плоских пластин.

Чаще всего такой теплообменник выполняют из квадратных платин, склеенных таким образом, чтобы между ними в перпендикулярном друг другу направлении проходили воздушные потоки. В качестве материла для пластин можно использовать:

• нетолстую оцинкованную жесть,
• нетолстые медные и алюминиевые платины.

Также возможен вариант изготовления их из обычной кухонной фольги и даже паропроницаемой мембраны, применяемой в кровельных работах.

Важнейшая задача в изготовлении такого теплообменника — это расположить пластины относительно друг друга на расстоянии 3-4 мм. Большее и меньшее расстояние нежелательно, так как при уменьшении промежутков увеличивается скорость образования и выход  конденсата, при обмерзании которого эти промежутки будут закупорены, а при больших промежутках снизится качество передачи энергии от одного потока другому.

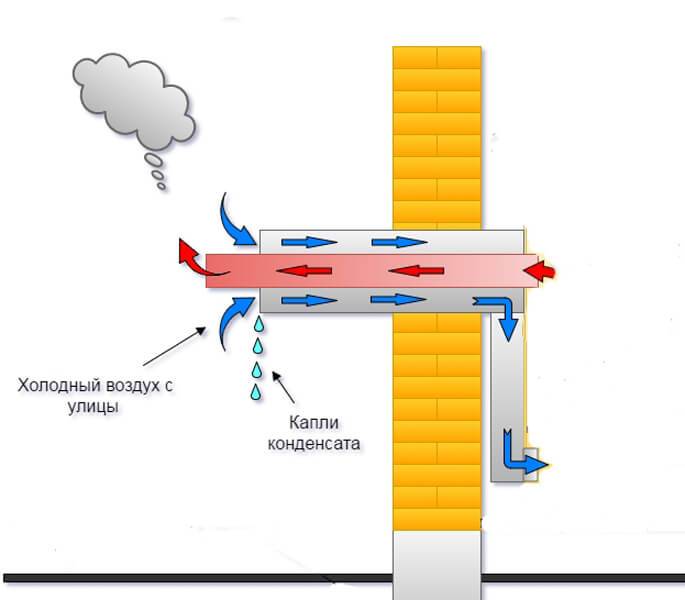

Кстати, основная проблема такого вида рекуператора — это образование того самого конденсата. Для борьбы с ним придется либо подогревать входящий воздух при помощи мощных электрических калориферов, либо при помощи автоматики продувать аппарат только теплым воздухом (из помещения для растапливания льда).

2. Трубчатый коаксиальный рекуператор своими руками.

Это более простой, нежели предыдущий вариант, но он занимает гораздо больше места, поскольку его эффективность зависит непосредственно от его длины.

Для изготовления трубчатого коаксиального рекуператора тепла своими руками вам понадобятся:

• пластиковая канализационная труба диаметром порядка 160 мм и длиной 2 м.,
• алюминиевая воздушная гофра диаметром порядка 100 мм и длиной 4 м.

Кроме этого на оба конца пластиковой трубы необходимо будет одеть разветвители-переходники на 100 мм, так труба будет иметь с обеих сторон по два выхода с двумя отверстиями.

Внутрь пластиковой трубы спирально упаковывается полностью растянутая гофра, которая с обеих сторон герметично крепиться к одному из выходов разветвителей.

В результате мы получаем конструкцию через которую направляем при помощи вентилятора теплый отработанный воздух из помещения (через канал из алюминиевой гофры), а свежий воздух с улицы получаем через саму пластиковую трубу. При этом входящий воздух получит тепло, отдаваемое через нагретые теплым воздухом стенки гофры.

Из плюсов такой конструкции можно выделить основной — меньшая подверженность образованию конденсата, к тому же последний не приводит здесь к полной остановке действия системы, как в предыдущем варианте. Однако, как я уже отмечал выше, такому рекуператору требуется значительно больше места, что в условиях квартиры может послужить причиной отказа от данного варианта. Зато в условиях частного жилого дома такая установка имеет право на жизнь и применение.

Конечно, описанные конструкции  далеки от совершенства и требуют испытания и доработок, но даже применение таких, довольно простых, рекуператоров позволит вам снизить траты на отопление помещений в зимний период, одновременно обеспечив нормально функционирующую вентиляцию.

Рекуператор своими руками видео

Рекомендую прочитать:

Двухтрубная система отопления частного дома: принцип работы, достоинства, недостатки и технология установки.

Вакуумные радиаторы отопления.

Обзор септика Тритон.

Строительство цокольного этажа своими руками.

Виды рекуператоров

Всего существует несколько видов устройства с различным уровнем эффективности:

• Пластинчатый рекуператор. На сегодняшний день он является одним из самых распространенных в России. В основном его применяют в квартирах и частных домах. Основное его достоинство заключается в том, что можно встроить в любой участок воздуховода, он не требуется сложного обслуживания, все воздушные потоки направляются в одну сторону и не смещаются. Такой рекуператор отличается и схемой строения. В качестве основного узла выступает кассета с двумя функционирующими каналами. Между ними располагается небольшой стальной лист, именно он выполняет роль фильтра в устройстве;
• Роторный рекуператор применяется менее часто. Как правило, его можно увидеть на производстве и в промышленных предприятиях. Основным компонентом устройства такого плана является цилиндр, созданный из слоев гофрированной бумаги. Рекуператор разделен на несколько отсеков, разделенных между собой пластиной. Во время работы оборудование вращается и происходит теплообмен. Он является эффективным, качественным и быстродействующим. Единственный недостаток – это габаритный размер;
• Водяной рекуператор применяется только для регулирования потока воздуха на приточных вентиляциях. Теплые потоки обрабатываются в устройстве при помощи воды или антифризов. В устройстве сосредоточены два теплообменника (вытяжной и приточный), которые могут работать на удаленном друг от друга расстоянии. Эффективность этого устройства значительно ниже, чем в предыдущих вариантах. Основным недостатком является необходимость дополнительной установки насоса;
• Крышный рекуператор устанавливается только на крышах зданий. Он не предназначен для использования в помещениях. Его широко используют в торговых комплексах, на предприятиях и производственных цехах.

Основное достоинство пластинчатого заключается в том, что можно встроить в любой участок воздуховода, он не требуется сложного обслуживания, все воздушные потоки направляются в одну сторону и не смещаются

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

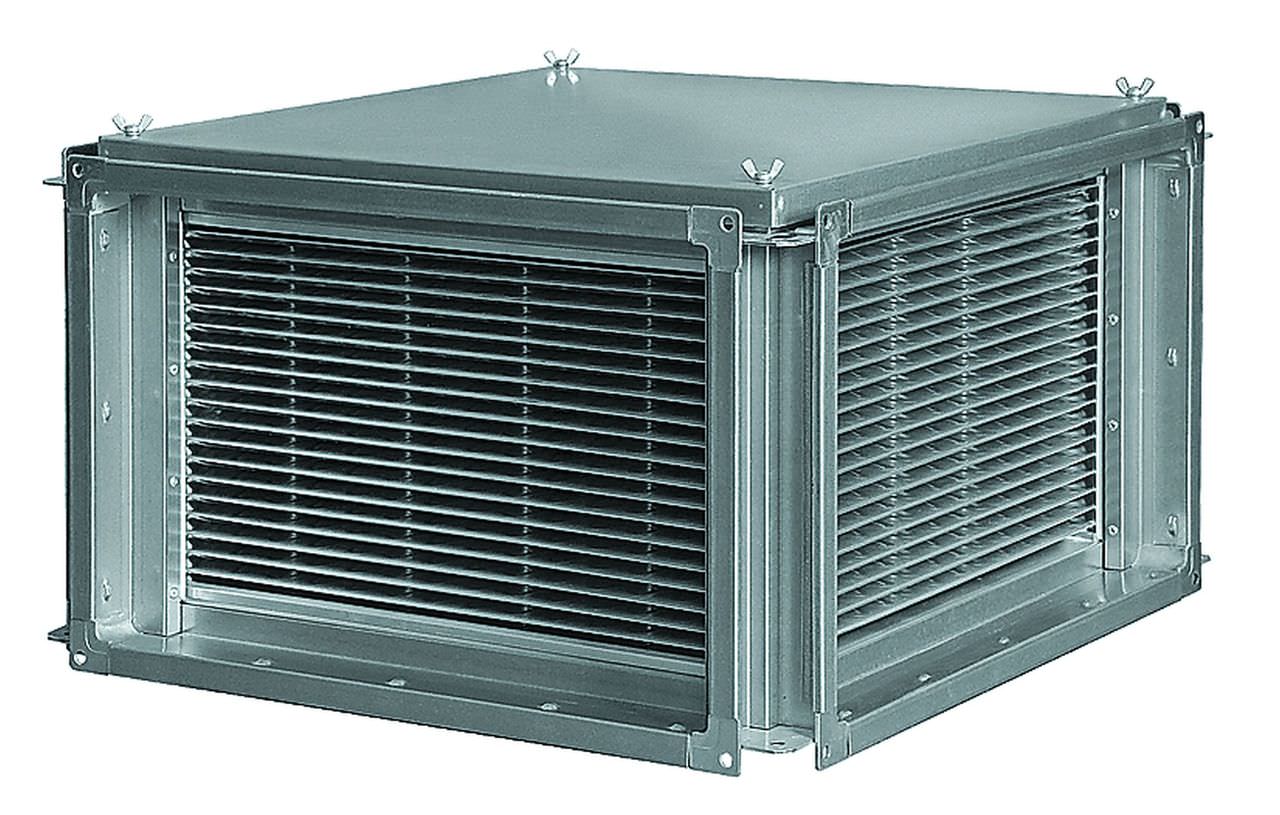

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

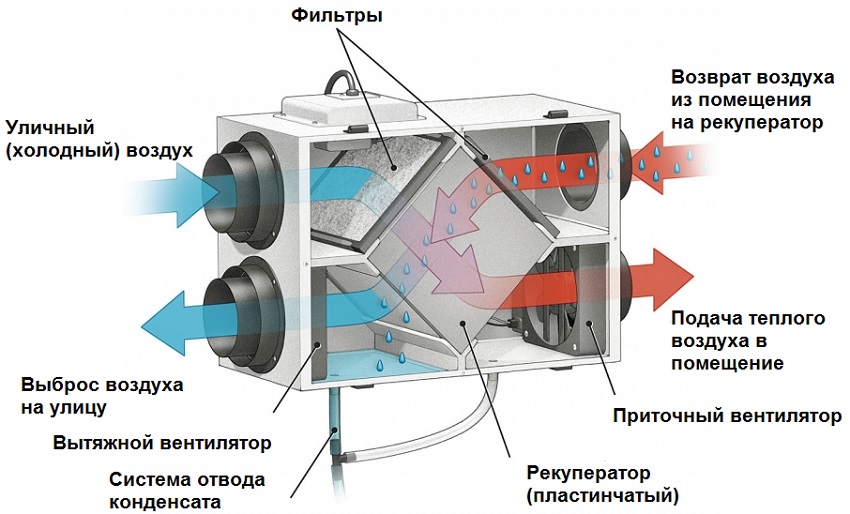

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

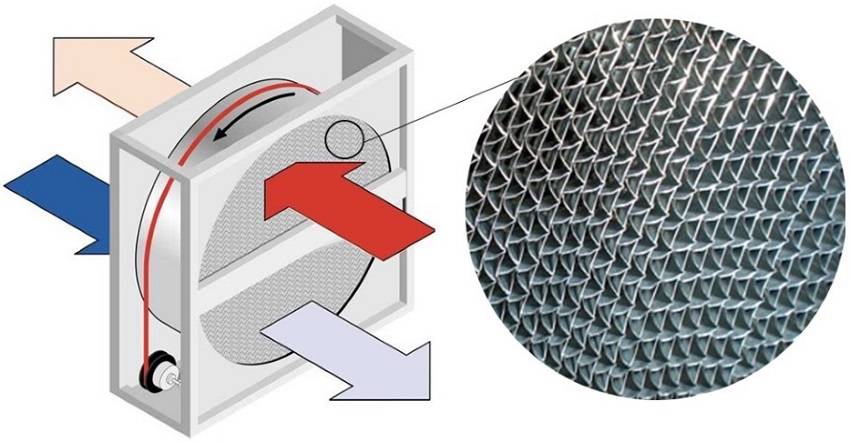

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

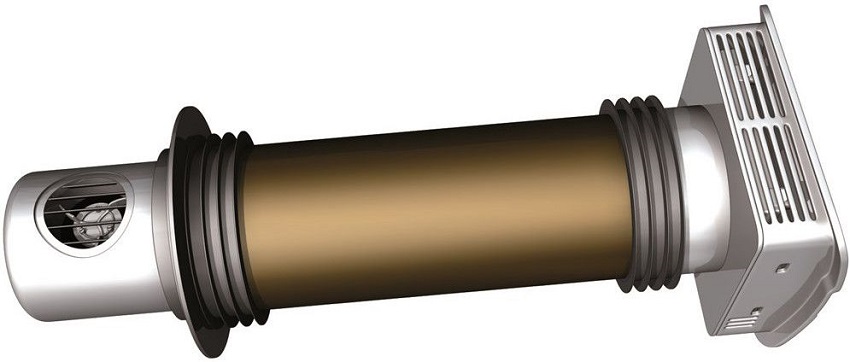

Пластиковый рекуператор

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

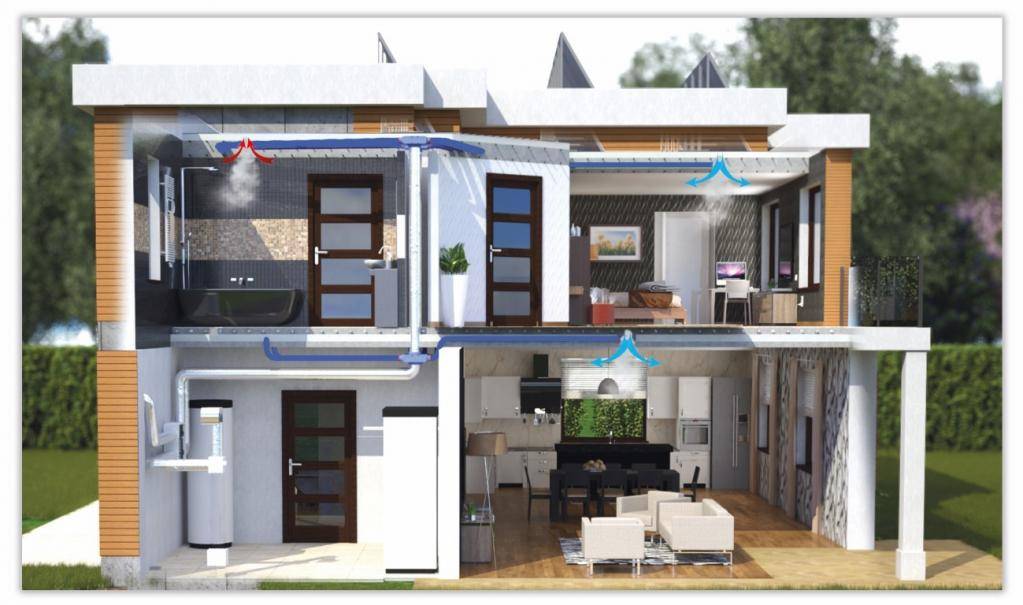

Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

• Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.
• Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
• Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
• Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т.д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

Пластинчатый рекуператор

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства	Пластинчатый рекуператор	Роторный рекуператор
Уровень эффективности	Около 50%	Около 82%
Стоимость прибора	Низкая	Высокая
Циклы оттаивания	Присутствуют	Отсутствуют
Потребность в отводе конденсата	Присутствует	Отсутствует
Конструкция	Изолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха	Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому
Окупаемость	Около 3-4 лет	Около 1,5-2 лет
Степень экономии	Небольшая	Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

Рекуператор своими руками

Плюсы и минусы пластинчатого рекуператора

Не бывает оборудования идеального на 100%. Относится это и к рекуператору воздуха пластинчатому. Итак, положительные стороны:

• высокий КПД – от 40 до 65%;
• простота конструкции – нет трущихся и подвижных деталей, что исключает частые выходы со строя;
• низкие эксплуатационные расходы – электроэнергия не потребляет.

Из отрицательного следует отметить:

1. Отсутствие функции обмена влагой. Возможен только теплообмен.
2. Обмерзание в зимнее время. Чтобы исключить это явление, рекуператор периодически отключают или снабжают его специальным клапаном – байпасным.
3. Наличие в конструкции рекуператора пересеченных труб, что невозможно обойти, но и не так уж просто реализовать.

Материалы для изготовления самодельного рекуператора пластинчатого

Для воплощения идеи в жизнь потребуется следующее:

• оцинкованное кровельное железо – 4 м кв. или листовой алюминий, медь, текстолит, гетинакс;
• техническая пробка толщиной 0,2 см для прокладки между пластинами или рейка деревянная проолифленная;
• нейтральный силиконовый герметик;
• коробка для корпуса. Берут готовую жестяную или изготавливают из МДФ, фанеры или металла;
• фланцы пластиковые по размеру соответствующие диаметру труб воздуховодов — 4 шт.;
• датчик перепада давления;
• минеральная вата;
• уголок для стоек;
• метизы;
• электролобзик.

Изготавливаем рекуператор для дома

Закупив необходимые материалы, приступаем к изготовлению рекуператора:

1. Раскладываем материал и нарезаем квадратные пластины. Размер стороны от 20 до 30 см. Это будут заготовки для кассет. Потребуется их штук 70. Лучше всего сложить материал в несколько слоев и резать заготовки электролобзиком пачками, тогда они получатся ровными. Идеальная ровность заготовок – обязательное условие.
2. Нарезаем рейки или пробку по размеру стороны квадрата, и наклеиваем это плашмя по противоположным краям всех заготовок кроме последней. Ждем, пока высохнет клей.
3. Намазываем клеем верх реек или пробки и собираем квадраты в кассету. Укладывая каждый последующий лист, поворачиваем его на 90 градусов по отношению к предыдущему. Получится, что каналы занимают относительно друг друга перпендикулярное положение. Последней будет пластина, на которую мы ничего не наклеивали.
4. Стягиваем будущий теплообменник каркасом, используя для этого уголок.
5. Заполняем щели, заготовленным ранее герметиком. Кислотные герметики не подойдут, т.к. они вызовут коррозию металлических пластин.
6. Выполняем крепления для соединений фланцев на стенках кассеты. Проделываем в нижней части кассеты дренажное отверстие, куда вставляем трубку для отвода конденсата.
7. На стенках корпуса делаем направляющие из уголка. Кассету можно будет вынимать для профилактики.
8. Вставляем кассету в корпус, высота и длина которого равны диагонали квадрата. По ширине он такой же, как и набор из пластин.
9. Закрепляем 40 мм слой ваты минеральной внутри корпуса на стенках.
10. Для решения вопроса удаления наледи, необходимо вставить в ту часть, где проходит теплый воздух датчик давления. Как только температура снаружи достигнет 10 градусов, начнется обмерзание корпуса рекуператора. Перепады давления возрастут и воздух с улицы пойдет через бейпас.
11. Внедряем готовый рекуператор в систему вентиляции.

Обычно такой самодельный рекуператор имеет 65% КПД, следовательно способен хорошо поддерживать комфортный микроклимат в помещении.

Заметьте: одна кассета в корпусе — это не норма, их может быть 2 или больше для повышения КПД, но размеры их обязательно одинаковые.

Как сделать рекуператор воздуха. Свежий воздух в доме при высокой энергоэффективности

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка почти каждому из Вас знакомы признаки недостатка свежего воздуха в помещении. Как известно, для функционирования человеческого организма необходим кислород (O₂), а «отработанным продуктом» является углекислый газ (CO₂). Интересен тот факт, что даже при сохранении высокой концентрации кислорода в воздухе, повышение концентрации углекислого газа сильно влияет на самочувствие.

Чаще всего эта проблема решается обычным проветриванием, реже — при помощи приточно-вытяжной вентиляции. И тот и другой способ удобен в периоды, когда температура на улице и в доме относительно одинакова. Жарким летом, и в холодное время года, после проветривания приходится восстанавливать температуру в помещении, затрачивая на это энергию.

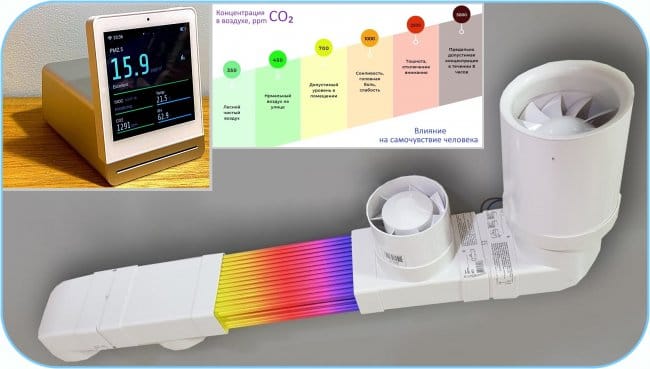

В данной статье автор YouTube канала «DIY YARI» расскажет Вам, как сделать простой и энергоэффективный рекуператор воздуха.Это устройство является своеобразной системой приточно-вытяжной вентиляции. Принцип работы рекуператора воздуха заключается в обмене теплом между выходящим и входящим потоками воздуха через теплообменник. Таким образом выходящий (например, зимой) из помещения воздух подогревает входящий поток.

Замечу, что бывает и другая разновидность рекуперационных систем. В ней используется теплоемкий материал (стеклянные шарики, крупный гравий), которым заполняется длинный воздуховод. Пара таких воздуховодов устанавливается в одном помещении, и в один момент времени через первый воздух выдувается, нагревая наполнитель, а через второй — забирается воздух с улицы, который нагревается от наполнителя. Через некоторое время (5-10 минут) направление потоков меняется на противоположное.

Такая схема имеет массу недостатков. На поверхности наполнителя неизбежно будет образовываться конденсат, а вместе с ним поселится плесень и прочая гадость. Также проблемно устанавливать воздушные фильтры. Вентиляторов потребуется по два на каждую трубу, плюс электроника для управления.

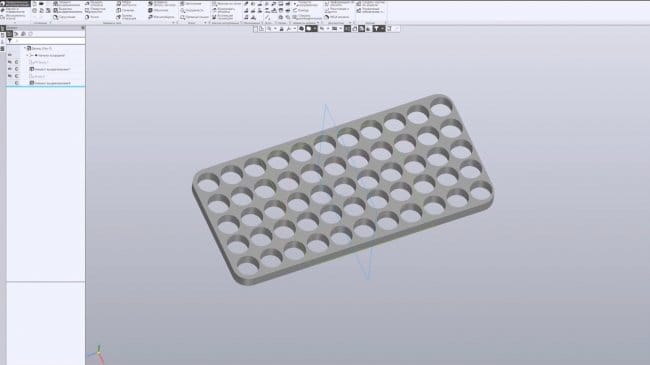

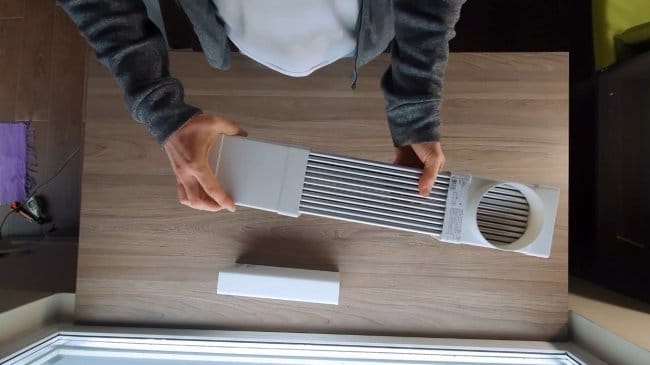

Предлагаемый мастером проект лишен этих недостатков, компактен, прост в изготовлении, и его легко можно сделать в домашних условиях. Пару деталей автор изготовил на 3D принтере , но их можно сделать и без него.

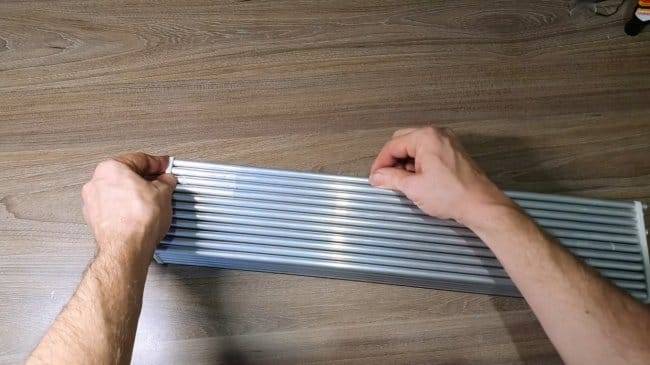

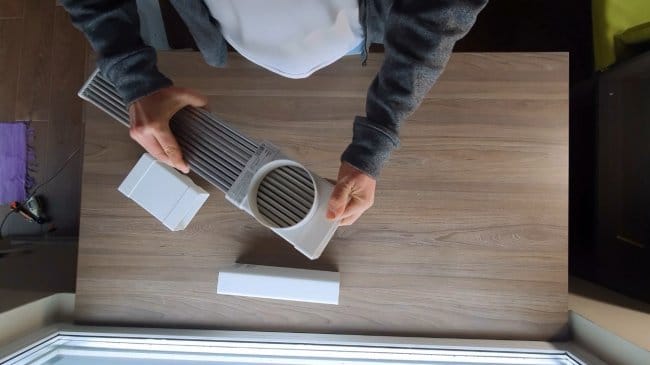

Алюминиевые трубки чаще всего продаются длиной 1 или 2 м. Мастер распиливает метровые трубки на две половинки по 50 см.

Чтобы на входе трубок не создавались дополнительные завихрения, нужно зачистить торцы, и снять внутренние фаски ступенчатым сверлом , или зенковкой .

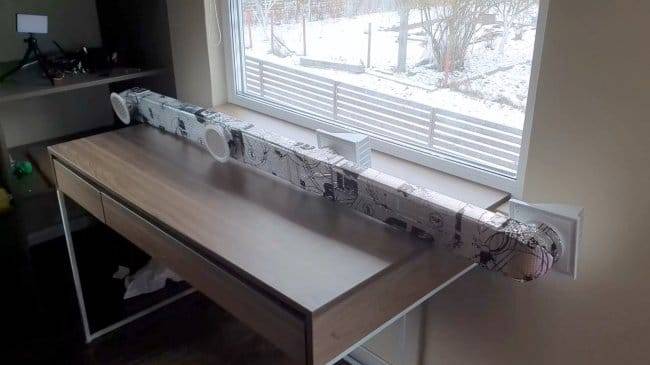

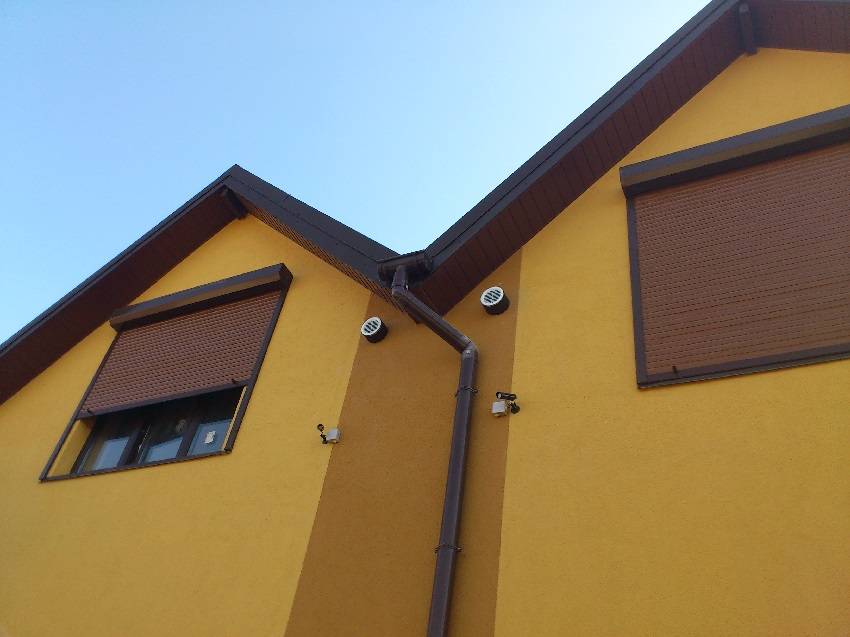

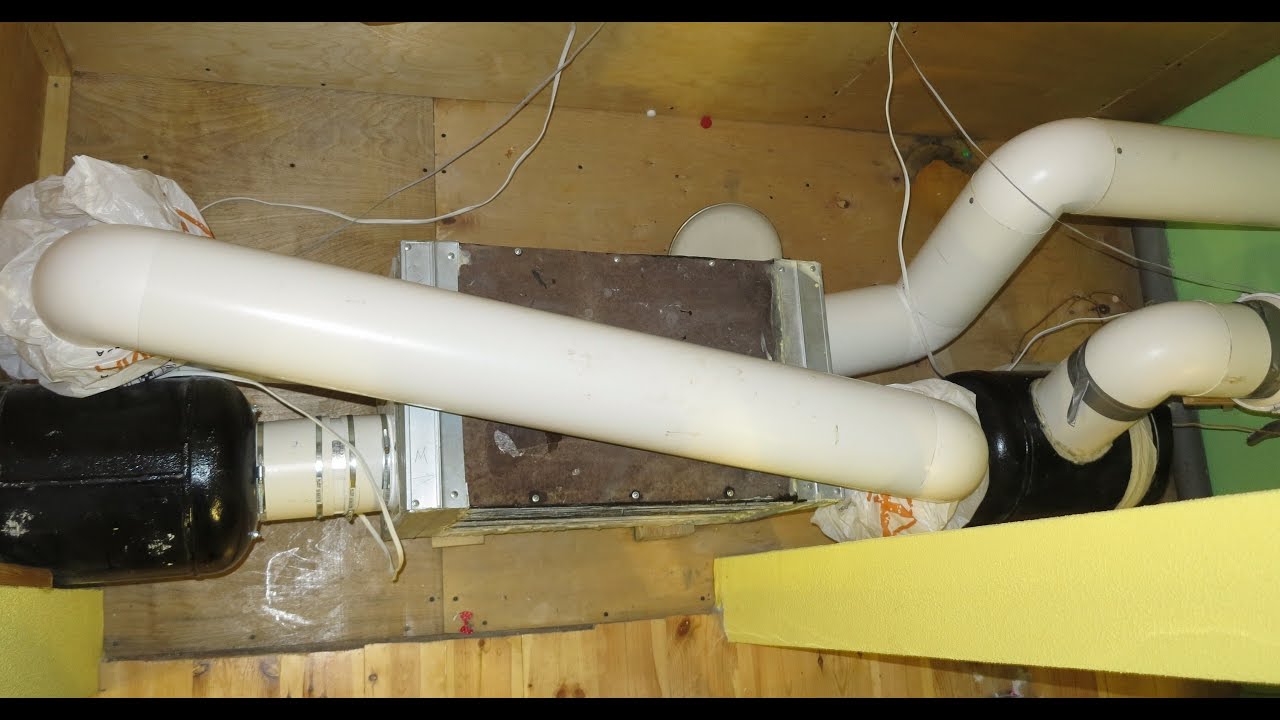

У автора стены дома утеплены, и обшиты вагонкой. Ему пришлось снять несколько досок, вытащить часть утеплителя, и проделать в стене пару 100-мм отверстий.

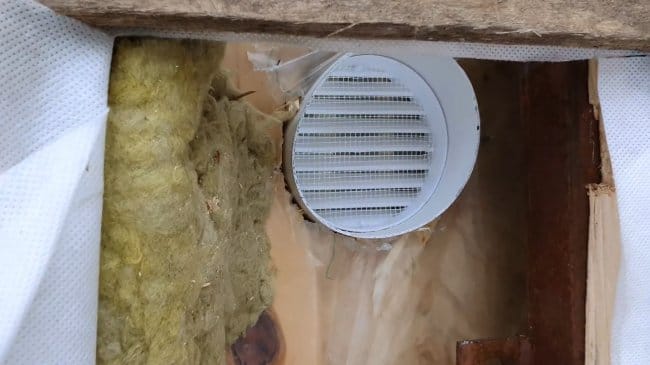

В отверстия изнутри помещения вставляются решетки.Кстати, обязательно нужно защитить систему сетками, и продумать возможность установки воздушного фильтра на вход (если уличный воздух загрязнен).

Управление оборотами вентиляторов можно при помощи простых ШИМ регуляторов . Вращая потенциометр, можно уменьшать или увеличивать напряжение.

Каждый вентилятор управляется отдельным регулятором, а все они питаются от 12-В блока на 6А .

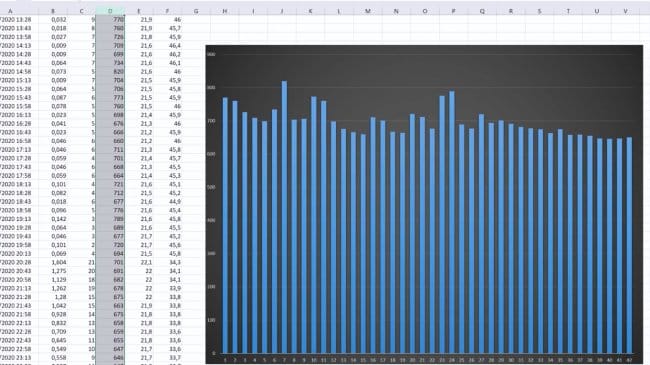

Эти устройства могут вовремя предупредить Вас о превышении параметров, и необходимости проветривания.Перед началом теста в помещении площадью 30м 2 в течение двух часов были два человека. Уровень CO₂ поднялся с 430 ppm (частей на миллион) до почти 1400. При таком уровне заметно падает работоспособность, но чаще всего Вы списываете это на другие причины — усталости, недосыпания.

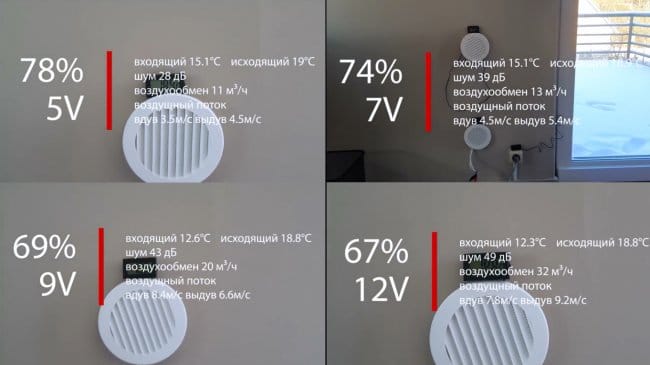

При напряжении на вентиляторах 5В (минимальной мощности) на снижение уровня до 480 единиц ушло 5 часов.

Всем хорошего настроения, крепкого здоровья, и интересных идей!Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.
