ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?
Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.
Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.
Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.
Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:
1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.
2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.
3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:
а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;
б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;
в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.
4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.
Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.
В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.
Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.
Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.
В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.
Паспортизация вентиляционных систем необходима:
сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.
Название объекта
1) В строительстве принято писать адрес с проекта, для инспекций часто нужен фактический адрес, если он уже присвоен объекту.
2) Некоторые инспекции требуют указания юридического адреса заказчика. В этом случае пишут и фактический, и юридический.
В строительной форме этого нет, но хороший паспорт имеет титульный лист, на котором указаны данные объекта, идентификация установки, список обслуживаемых помещений:

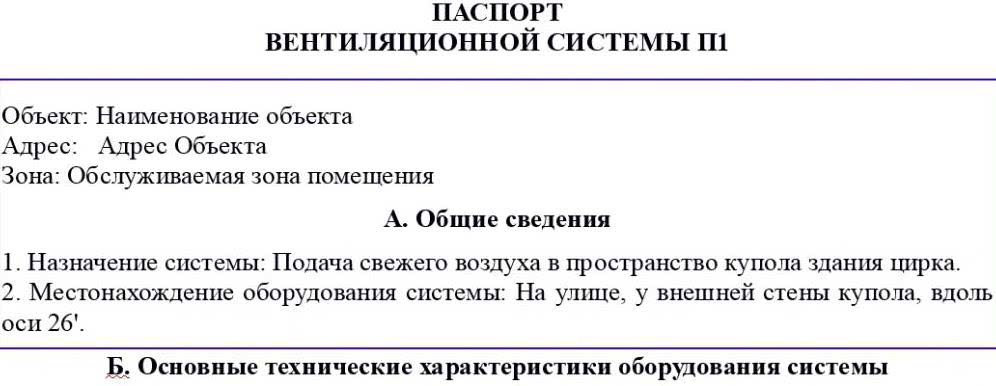

Рис. 2. Титульный лист паспорта.
Основное содержание паспорта, раздел Б, таблица 1. Вентилятор.
Хороший паспорт вентустановки делается один раз, и в нём должно быть достаточно места для фиксации проверок эффективности, производственного контроля и т.п.
Ресурс установки до капитального ремонта в промышленности восемь лет. Желательно наличие восьми-десяти пустых строчек для ежегодного контроля.
В строительной форме паспорта есть только три верхние строчки. Действительно, чтобы сдать и забыть больше не нужно. Но действительно таблицы должны выглядеть примерно так:

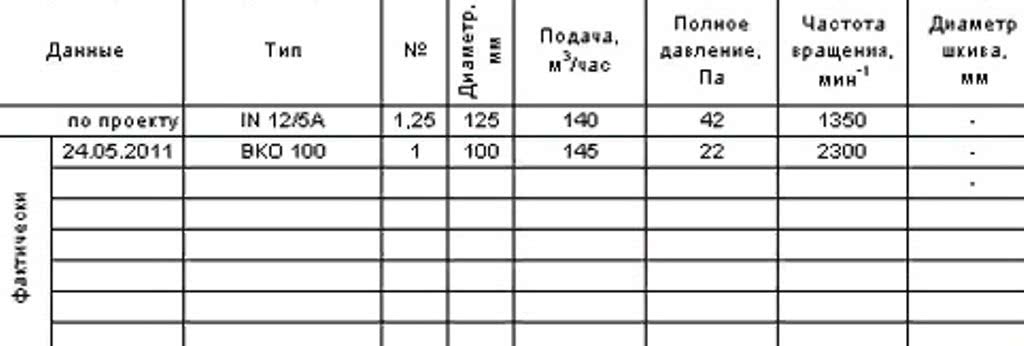

Рис. 3. Таблица параметров вентилятора.
Пустые графы для результатов периодических аэродинамических испытаний.
Для нулевых паспортов с тремя строками в таблице характерна полная непригодность к эксплуатации установки: их надо переделывать.
Паспорт должен быть прочным, на десять лет без ремонта. Мы делаем на пружинке, с корками спереди пластик, сзади картон.
Следующий тип паспорта на другой странице.
| Главная | |
Оформление паспорта вентиляционной системы
На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:
- Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
- Указывают полное наименование объекта.
- В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.
Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).
На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение
- Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
- параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
- параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
- параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
- параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
- характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).
В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.
В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных
- Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.
В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.
Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.
Стоимость паспортизации
- Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
- В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
- Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.
В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.
Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.
Как оформляется технический паспорт
Процесс оформления технического паспорта регулируется такими правовыми актами: ГОСТ 2.601-2013 и ГОСТ 2.105-95. Эти нормативы предусматривают составление техпаспорта в материальном виде. Процесс оформления паспорта в электронном виде регулирует ГОСТ 2.610-2006. А если в разделы технического паспорта входит перечень используемых при разработке устройства сплавов и драгметаллов, производитель опирается на ГОСТ 2.105-95.
https://youtube.com/watch?v=ed9AaZd7yVg
Паспорт оформляется в соответствии с совокупностью сроков испытаний и исследований оборудования. Если устройство изготавливается на заказ, то заказчик вправе сам провести необходимые для подтверждения его качества проверки. В случае несоответствия их результатов с данными, заявленными производителем, заказчик предъявляет свои претензии в адрес производителя.
Технический паспорт должен соответствовать требованиям нормативных актов и содержать в себе всю информацию, предусмотренную ими. Чтобы он имел силу, на его страницах должны содержатся даты и подписи от изготовителя. Это основные правила оформления технического паспорта. Только после этого оборудование может получить сертификат и поступить в продажу.
Наличие технического паспорта является основанием для его использования. В нем прописаны все условия, которые делают эксплуатацию устройства безопасной.
Помогла ли вам статья?
ПомоглаНе нравится
Паспортизация систем вентиляции: определение и необходимость
Паспортизация — это обязательное мероприятие для всех систем и вентиляционных установок. Её результатом является документ, называемый паспортом вентиляционной системы. Паспортизацию проводят один раз во время пусконаладки или сразу после неё, вторично это делается проводится только при реконструкции, модернизации системы или локальной замене оборудования. До ввода новой или модернизированной системы в эксплуатацию паспорт должен быть оформлен и подписан всеми сторонами.
Паспорт на вентиляционную систему представляет собой документ из 10–15 листов, скреплённый в единую брошуру или прошитый верёвкой
Паспорт необходим для организации правильной и эффективной эксплуатации системы, для удобства её обслуживания и ремонта. Кроме того, наличие паспорта — это обязательное требование контролирующих органов и инспекций. Паспорт — самый первый и основной документ вентиляционной системы, который не имеет срока действия, к нему прикладываются все последующие протоколы и акты, поддерживающие правильную работу всей системы.
Кто выполняет паспортизацию
Первичную паспортизацию зачастую выполняет организация-установщик, которая производит монтаж и пусконаладку вентиляционной системы, т. к. заказчик в техническом задании почти всегда прописывает этот пункт. Монтажная организация производит работы своими силами либо с привлечением другой специализированной организации.
В случае когда паспортизацию проводят после того, как система уже эксплуатируется, заказчик (эксплуатирующая организация) может обратиться в специализированную компанию напрямую.
Следует заметить, что паспорт вентсистемы — не единственный обязательный документ. Каждый год система должна проходить производственный контроль, который часто выполняют также с помощью специализированных организаций. Поэтому если заказчик не имеет в штате узких специалистов по вентиляции, лучше всего на этапе оформления первого документа выбрать стабильного и опытного подрядчика для обслуживания вентиляционной системы и оформления всех необходимых документов.
Перечень работ, выполняемых при паспортизации системы вентиляции
Для оформления паспорта на вентсистемы обычно проводят визуальные осмотры оборудования, замеры, определённые испытания, необходимые расчёты и сравнивают полученные значения с проектными. Разница между фактическими и проектными характеристиками не должна превышать определённых значений, указанных в нормативной документации.
На табличке указываются марка и фактические характеристики оборудования
На стадии замеров определяют необходимые механические, геометрические и эксплуатационные параметры системы
Аэродинамические испытания производят на разных режимах работы системы вентиляции
Качество выполнения работ должно соответствовать существующим нормам и правилам, поскольку результаты паспортизации принимает и подписывает заказчик и представитель проектной организации. Заказчик и проектировщик имеют полное право присутствовать на всех этапах испытаний и проверять полноту и правильность их проведения. По сути, чёткий контроль хода паспортизации — это прямая обязанность и заказчика, и проектировщика.
Испытания, регулировка и наладка вентиляционных систем
Процедура пусконаладки и использования оборудования проводится:
- в помещениях, специально подготовленных к приемке;
- на функционирующих предприятиях в качестве плановых профилактических мероприятий.
- Качественная и бесперебойная работа вентиляционного оборудования гарантируется работами, осуществляемыми до приемки оборудования:
- осмотр, регулировка и испытания всего установленного оборудования;
- плановые осмотры и наладка уже работающего оборудования;
- эксплуатация вентиляционных систем по правилам, с периодическими плановыми ремонтами.
- Регулировку и испытания собранных систем вентиляции производит организация-монтажник. Иногда эта функция передается специализированным организациям;
- Запуск и наладка осуществляются с частичной загрузкой основного оборудования или при его отсутствии. Это позволяет создать проектные нагрузки на вентиляционную установку. В процессе испытаний и наладки контролируют:
- соответствие давления, количества оборотов вентиляторов и давления проектным значениям;
- наличие неплотностей в вентканалах;
- соответствие объемов воздуха проектным данным;
- температурные параметры;
- функции насосов;
- функции форсунок увлажнения;
- показатели подаваемого в здание воздуха.
- Работы по регулировке и пусконаладке основываются на инструкции по наладке и испытанию вентиляционного оборудования;
- При обнаружении дефектов составляются ведомости установленного образца, дефекты устраняются;
- Местные вытяжные и приточные установки (зонты, отсосы) тестируются после запуска основного оборудования;
- Дефекты, указанные в ведомости, необходимо устранить до испытаний;
- Система сдается в эксплуатацию после исправления всех обнаруженных дефектов согласно инструкции;
- Параметры работы вентиляционной установки вносятся в паспорт оборудования.
Правила заполнения паспорта
Нормативная документация не регламентирует заполнение паспорта, но есть общепринятый образец, который проще сдавать в надзорные органы. Для начала необходимо прошить паспорт.
Пропустив нить через все страницы, клейкой бумагой фиксируют ее концы на последнем листе и ставят печать организации. На титульном листе пишут адрес объекта, год выпуска паспорта и назначение системы.
На первом листе отражают место прокладки системы и записывают основные характеристики главных приборов. На втором заполняют таблицу расхода воздуха по помещениям. В ней занесены проектные и фактические данные, а также несоответствие между ними.
На третьей странице изображена аксонометрическая схема вентиляционной системы. Она отражает размеры оборудования, протяженность воздуховодов и наличие всех необходимых приборов и устройств, включая крышные вентиляторы.
В конце подшивают лицензию организации, предоставившей паспорт, а также приказ на представителя, проводившего проверку системы.
Паспортизацию может проводить только лицензированная компания. Перед началом проверки ответственный представитель представляет документы, подтверждающие компетентность компании и его личную квалификацию.
Все приборы, используемые для измерения, должны быть сертифицированы и проходить обязательную периодическую поверку.
https://youtube.com/watch?v=-ritaSCaJbI
Паспортизация вентиляции от ведущей компании
Что это такое?
Данную услугу невероятно часто путают с иными видами услуг. Поэтому, давайте разберёмся с тем, что же такое паспортизация вентиляции. Итак, она является документированием вентиляционного оборудования, а также такой технологический процесс как аэродинамические испытания оборудования, после чего происходит заполнение технического паспорта.
Вся документация системы выполняется единично. Однако существенные изменения системы требуют регистрации нового паспорта. Примечательна подобная операция тем, что нередко документов на вентиляцию нет, а происходит она в действующих объектах.
При планировании мероприятий и принятиях решений, выполнении каких-либо наладочных работ, требуется наладка на санитарный эффект или комплексная наладка.
Производственный контроль : осуществляются аэродинамические испытания вентиляции и свежие протоколы испытаний прикладываются к паспортам, естественно может быть возможен только при наличии у вас паспорта на вентсистемы.
Бывает что под «паспортизацией» осуществляется целый комплекс работ, от самой ее до планирования смет.
Единого подхода касательно вентиляции, не имеющей сети, нет. На практике с течением времени они начинают нуждаться в обслуживании, поскольку параметры изменяются, логично, что разумнее иметь паспорт на все системы принудительной вентиляции, не обходя стороной оконные вентиляторы, компактные тепловые завесы, хоть чисто формально документ и не нужен,
Для простой системы вентиляции он обычно не требуется.
Зачем нужна?
цели паспортизации
Во-первых???, требуется инспекцями, его наличие является главным документом вентсистемы, дающим разрешение на все установки вентиляции и кондиционирования воздуха. Во-вторых, документ необходим для нормальной организации работы, эффективной эксплуатации вентсистемы.
Кому нужна?
Заказчику для работы с инспекциями
Инспекцией проверяется наличие и актуальность паспорта, аэродинамические испытания приточных вентиляторов должны проводиться раз в три года, а испытания вытяжных вентиляторов и сети должны проводиться ежегодно! Все протоколы прикладывают к нему.
Как уже говорилось, правильно составленный паспорт является основным документом вентсистемы. В нем фиксируются все изменения в течении срока эксплуатации. Состояние самой вентсистемы отражается в паспорте . Это позволяет создать эффективную систему эксплуатации вентиляции.
Нормативная форма
Нормативная форма строительного паспорта ниже, приложение Е, в конце свода правил.
Сейчас действует СП 73.13330.2016 (актуальность проверяйте, нормативы часто меняют)
это плохая форма, но она может стать основой для нормальных паспортов.
Отсутствует дата. Да, в этом паспорте нет даты составления, не говорю уже про место для последующих замеров. Так что нормальная эксплуатирующая организация сразу выбрасывает его в макулатуру.
Имеются бессмысленные для 90% вентиляторов данные о диаметре рабочего колеса. Частота вращение дана в с-1. Это вроде бы правильно, СИ, но на двигателе и вентиляторе, да и на многих тахометрах частота идёт в мин-1.
В выводах нереальная точность 8%. Разработчики явно не мерят и не считают реальное отклонение. Для размещённых в одном помещении воздухораспределителей допускается аж 10%. Просто смешно. Особенно для типичной сети, в которой в одном помещении воздуховод одного сечения, решётки врезаны непосредственно в него.
Во всех нормальных методиках в одном помещении допускается 20%.
Даже пожарный ГОСТ, тоже вроде отечественный норматив, указывает реальное и достижимое отклонение 15%. Получается, пожарные мерят и знают.
А в ЗАО ИСЗС-Консалт, разработчике СП, витают в эмпиреях благостной рефлексии.
Ну и так далее.
Из новых ухудшений сильно изменился список подписантов. Исчез представитель эксплуатирующей организации, которому паспорта сдаются в работу. Представитель наладочной организации, главный исполнитель и ответственный за пусконаладку, указан в скобках. Бред какой-то.
Бланк паспорта точно по нормативу, в формате таблицы
в формате таблицы Excel.
- есть титульный лист;
- есть место для последующих проверок вентиляции.
Я постоянно дорабатываю форму. Сейчас сделал группу ВКонтакте, планирую там распространять бланки и свои варианты с примерами заполнения.
| Главная | |
Периодичность оформления
Большинству современных зданий требуется изготовить один единственный паспорт. Это предусмотрено для неменяющихся вентиляционных систем. Но для многих производственных комплексов существует такое понятие, как периодическая паспортизация. Это связано с расширением рабочих пространств или переориентированием производства.
Если предприятие переквалифицировалось в более вредное производство, то вентиляцию необходимо заменить или усовершенствовать, соответственно выпустив новый паспорт. Периодическая паспортизация также необходима при частых проверках надзорных органов.
Паспортизация – это один из методов контроля исправности вентиляции. Чем больше параметров проверяется для составления документов, тем лучше система будет подготовлена к непрерывной эксплуатации.
Эксплуатирующая организация несет ответственность за работу системы вентиляции, поэтому вызов специалиста по паспортизации – это их непосредственная обязанность. Проверка воздухообмена с помощью прилипания листа бумаги к вентрешетки – это уже устаревший и некачественный метод.
Современная проверка проводится высокоточными электронными приборами, а данные тщательно обрабатываются и анализируются. Выявленные дефекты устраняются.
Паспорт вентиляционный системы – это основной документ, он выдается только на исправные системы, и доказывает ее полную готовность к эксплуатации. Срок действия паспорта заканчивается после полного демонтажа вентиляционной системы и списанию ее по соответствующему акту.
Нормальный паспорт
Рис. 5 Внешний вид хорошего паспорта, титульный лист.
Восемь листов или около того, приложен протокол, иногда краткая индивидуальная
инструкция по эксплуатации системы вентиляции (на одном листе).
Полные инструкции делаются отдельно, на 10-30 листах, и к паспортам не
относятся.
Их разрабатывают эксплуатирующие организации. Сейчас иногда инструкции
делают проектные организации, выполнившие проект.
Рис. 6. Размер паспорта.
Итого в паспорте приточной установки не менее девяти листов, с инструкцией
десять.
Паспорта на вытяжки бывают меньше там нет воздухонагревателя
и соответствующего раздела.
На производствах часто применяют свою форму паспорта, такие
паспорта бывают ещё больше, обычно за счёт раздела о замене узлов и модернизации
установки.
Если вносить в паспорт все ТО (техническое обслуживание), то только на
это нужно несколько страниц.
Рис. 7. Дополнительные разделы паспорта.
К паспорту прикладываем протокол аэродинамических испытаний вентилятора,
протокол испытаний герметичности вентиляционной сети, уровня вибрации,
шума, избыточного давления в защищаемом помещении (дли противодымной вентиляции),
и так далее.
Каждый замер сопровождается протоколом, но если прикладывать
все, потребуется много бумаги, это не экологично. Протоколы мы сохраняем
в электронной форме, а в паспорте пишем, что предоставляем их по запросу.

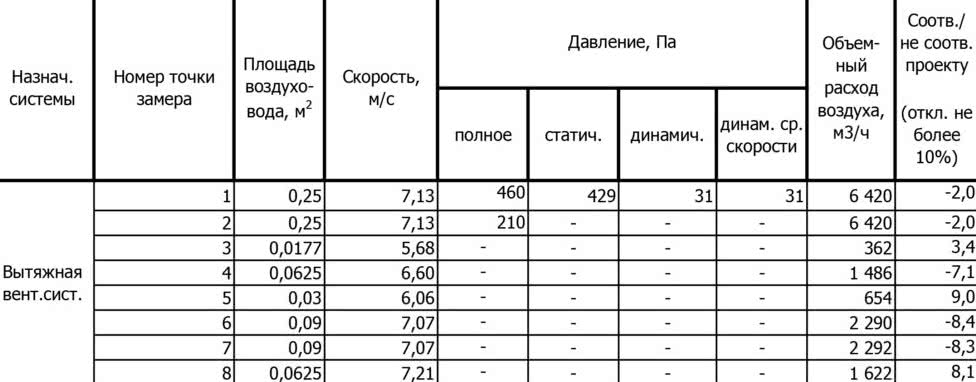

Это «протокол аэродинамических испытаний» который пришлось переименовать
в «Акт проверки эффективности вентиляционных систем».
Протокол это результат замеров. Подписывается исполнителями,
и, если не откажется, представителем предприятия его подпись
подтверждает только факт проведения замеров.
Акт это результат действий какой-то комисии. Например, акт
пробоотбора свидетельствует, что специальная рабочая группа взяла какую-то
пробу.
Но в предписании на данную работы было написано: предоставить паспорта
и акты проверки эффективности, пришлось переименовать протокол в акт.

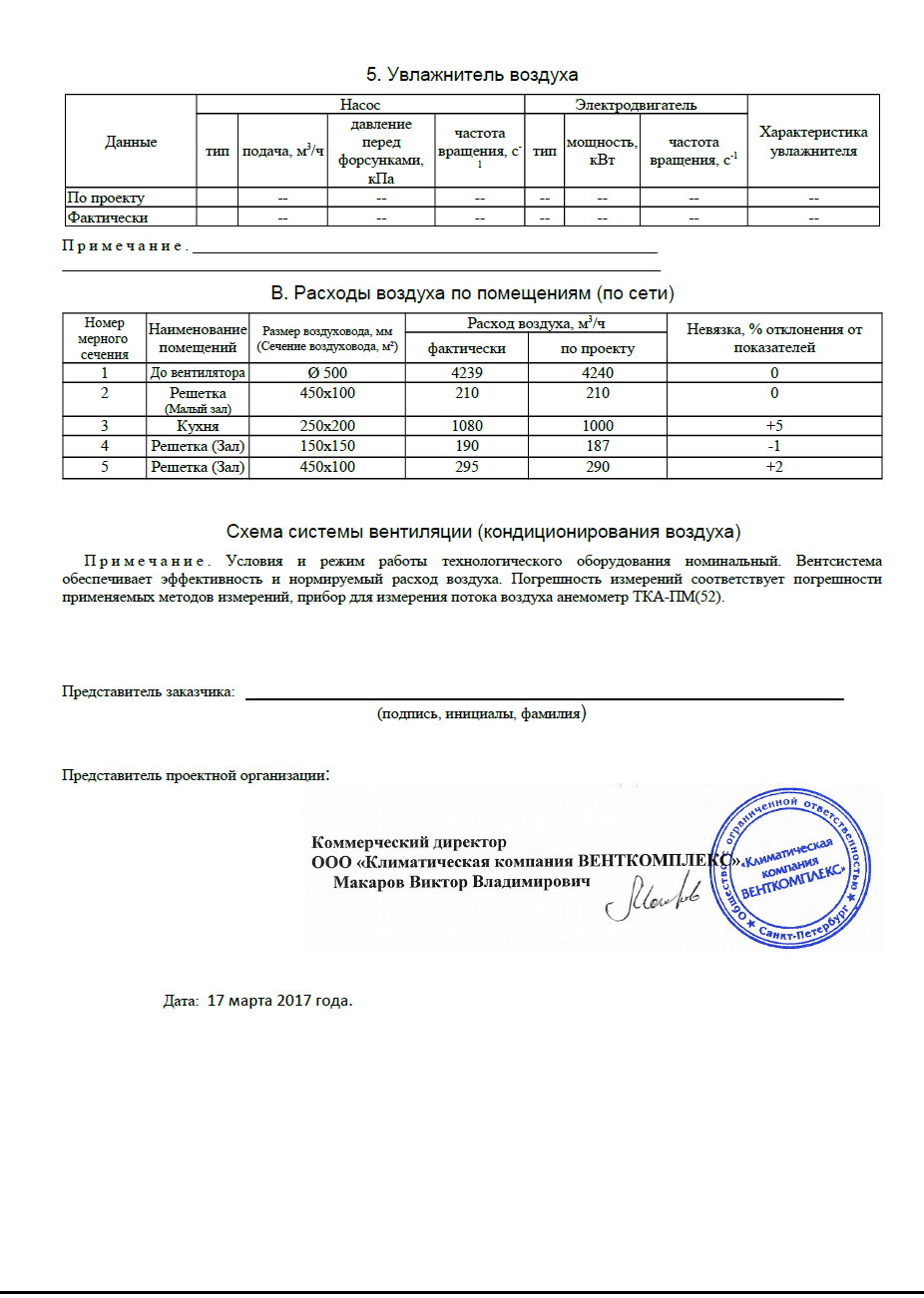

Рис. 8. Приложения к паспорту: протокол или акт.
По объективным причинам и пожеланиям заказчиков наши паспорта не всегда
выглядят технически безупречными, приходится считаться с проверяльщиками
паспортов и т.п.

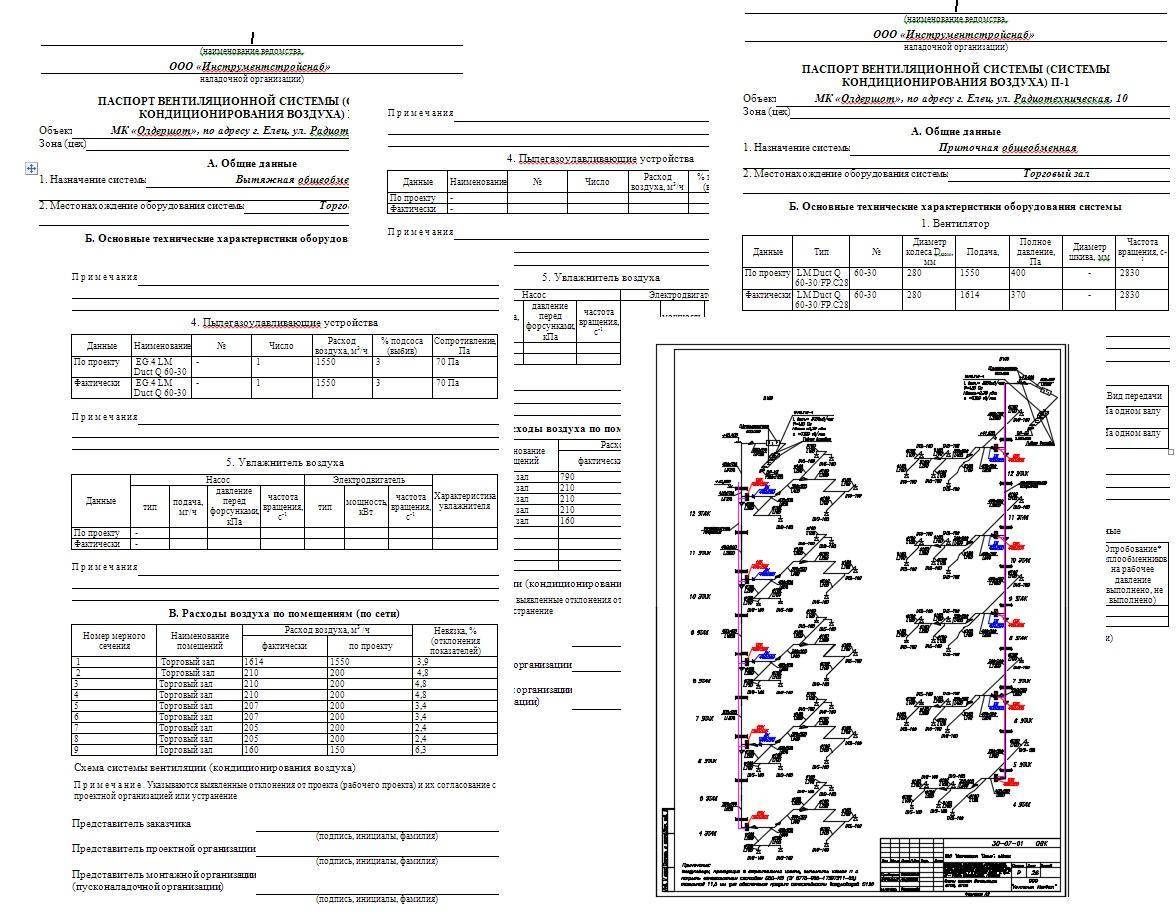

На картинках показаны настоящие паспорта, поэтому вы можете увидеть некоторые
небесспорные детали. Но мы тоже знаем про это, сделать так пришлось по
причинам и в интересах заказчика.
В плохой наладочной организации неточности, да и ошибки, встречаются
из-за невежества исполнителей.
8 апреля 2016
| Главная | |
Нормативная форма
Нормативная форма строительного паспорта ниже, приложение
Е, в конце свода правил.
Сейчас действует
СП 73.13330.2016
(актуальность проверяйте, нормативы часто меняют)
это плохая форма, но она может стать основой для нормальных
паспортов.
Отсутствует дата. Да, в этом паспорте нет даты составления,
не говорю уже про место для последующих замеров. Так что нормальная эксплуатирующая
организация сразу выбрасывает его в макулатуру.
Имеются бессмысленные для 90% вентиляторов данные о диаметре
рабочего колеса. Частота вращение дана в с-1. Это вроде бы правильно,
СИ, но на двигателе и вентиляторе, да и на многих тахометрах частота идёт
в мин-1.
В выводах нереальная точность 8%. Разработчики явно не мерят
и не считают реальное отклонение. Для размещённых в одном помещении воздухораспределителей
допускается аж 10%. Просто смешно. Особенно для типичной сети, в которой
в одном помещении воздуховод одного сечения, решётки врезаны непосредственно
в него.
Во всех нормальных методиках в одном помещении допускается
20%.
Даже пожарный ГОСТ, тоже вроде отечественный норматив, указывает
реальное и достижимое отклонение 15%. Получается, пожарные мерят и знают.
А в ЗАО ИСЗС-Консалт, разработчике СП, витают в эмпиреях
благостной рефлексии.
Ну и так далее.
Из новых ухудшений сильно изменился список подписантов.
Исчез представитель эксплуатирующей организации, которому паспорта сдаются
в работу. Представитель наладочной организации, главный исполнитель и
ответственный за пусконаладку, указан в скобках. Бред какой-то.
Бланк
паспорта точно по нормативу, в формате таблицы
в формате таблицы Excel.
- есть титульный лист;
- есть место для последующих проверок вентиляции.
| Главная | |
Оформление документов
На систему вентиляции
Перечень сведений, которые должны фиксироваться при паспортизации вентиляции, описывается в СНиП 3.05.01–85.
В разряд общей информации попадают:
- вид объекта;
- его местоположение;
- предназначение вентилирующих средств;
- размещение проветривающего оборудования на объекте.
На вентиляционную установку
Содержание этого раздела технического паспорта сильно зависит от того, какая именно инженерная система описывается.
Так, для любого вентилятора указывают:
- к какому типу он относится;
- как быстро вращается;
- насколько велико рабочее колесо;
- каков объем прогоняемого воздуха;
- показатель предельного давления;
- диаметры шкивов (только если передача энергии идет через приводной ремень).
Там, где присутствуют вентиляторы, должны быть и электрические моторы. В паспорт вписывают, к какому типу они относятся и каким образом передают усилие на рабочую часть. Еще должны быть отражены мощность и скорость кручения ротора. Разумеется, вид нужно указывать и для нагревателей, и для кондиционеров. Но в отношении них надо дополнительно расписать, какой теплоноситель применяется, что показала проверка теплообменников при штатном давлении, как именно происходит движение воздуха и теплоносителя.
В дополнение ко всем этим данным в паспорт заносят:

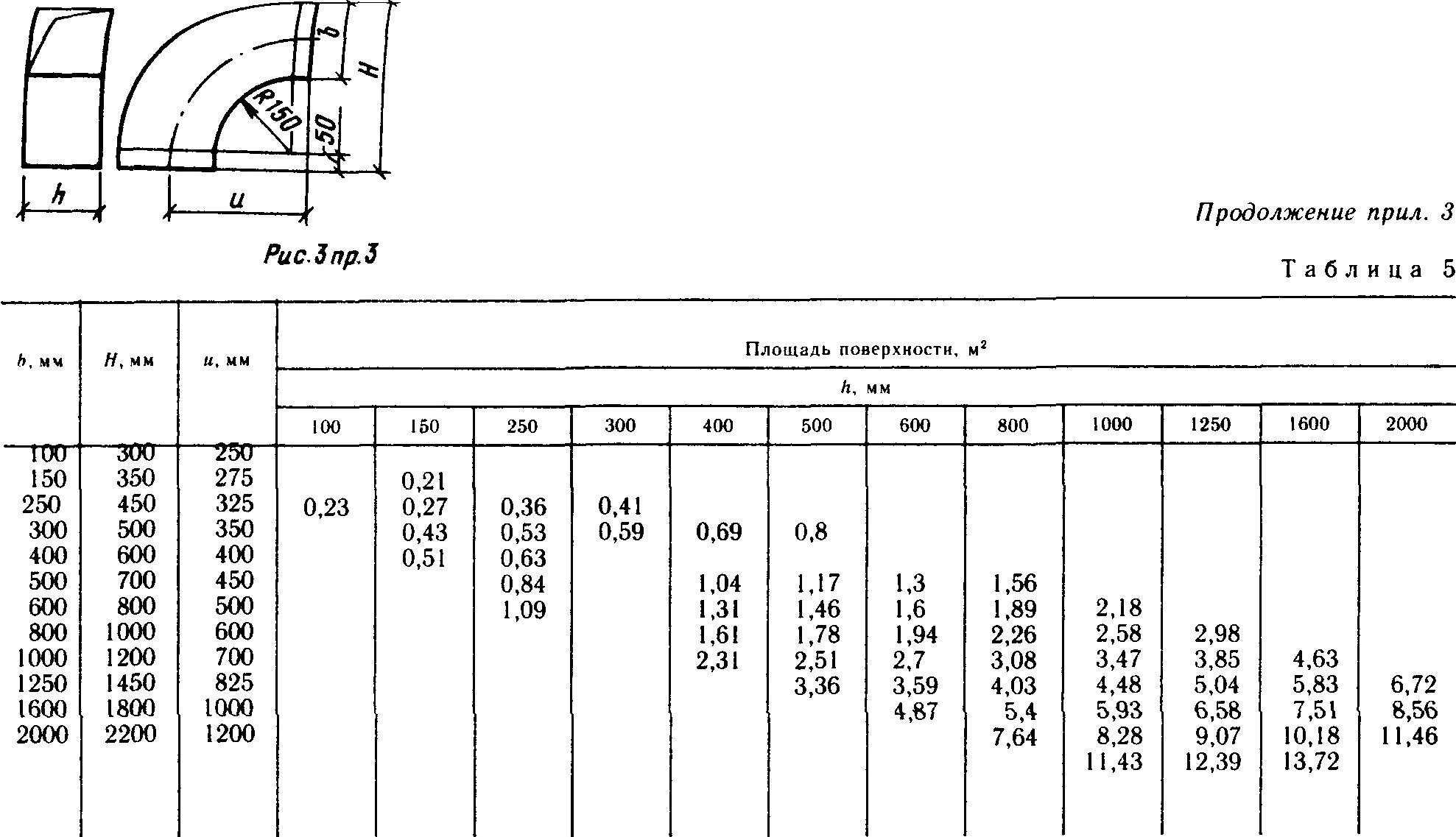

- сечения воздуховодов;
- суммарные затраты воздуха;
- отвечает ли она указанным в проекте сведениям или нет.
