Схемы и чертежи самодельных рекуператоров воздуха

Достоинства и недостатки пластинчатого рекуператора

Как уже говорилось ранее, этот механизм станет оптимальным вариантом для собственноручного конструирования. К преимуществам рекуператора такого типа принято относить следующие:

• высокий КПД (40-65 %);
• отсутствие каких-либо сложностей в конструкции прибора (аппарат не имеет никаких движущихся элементов, что существенно продлевает срок его службы);
• отсутствие лишних денежных затрат, поскольку электроэнергия для его функционирования не нужна.

Однако практически невозможно найти механическое оборудование, которое не имело бы абсолютно никаких отрицательных сторон. Так, из недостатков пластичного рекуператора принято выделять следующие:

• прибор не оснащен функцией обмена водой, а существует возможность только тепловой передачи;
• оборудование склонно к появлению на нем льда в холодный период года. Но эта проблема является решаемой: с целью предотвратить обмерзание прибор можно либо выключить, либо оснастить его особым клапаном, именуемым байпасным;
• конструкция такого рекуператора имеет пересеченные между собой трубы;
• избежать установки этих элементов не получится, а сам процесс является довольно непростым.

Делаем рекуператор своими руками

Необходимое оборудование и материалы

Перед началом работ необходимо запастись:

• кровельное железо, алюминий, медь (не менее 4 квадратных метров);
• техническая пробка или деревянная рейка, пропитанная олифой;
• коробка из жести или фанеры;
• герметик обычный;
• минеральная вата или другой изоляционный материал;
• саморезы или метизы;
• лобзик (желательно электрический), шуруповерт, отвертка, рулетка.

Как сделать чертеж?

1. Размер теплообменника:
   • определяемся с размером (обычно 20 на 30 сантиметров) и количеством пластин (рекомендуется около 70);
   • учитываем толщину прокладки между пластинами (специалисты останавливаются на 3–4 миллиметрах);
   • учитываем количество таких кассет.
2. Диаметр входных и выходных отверстий. Чем больше диаметр, тем мощнее будет прибор.
3. Размер корпуса должен предусматривать возможность свободной циркуляции воздуха на входе и выходе.
4. Предусматриваем место для крепежных элементов (уголка) теплообменника.

Рециркуляционный водяной рекуператор воздуха

Руководство по сборке

1. Пластинчатый рекуператор:
   • Нарезаем из листа металла или фольги пластины необходимого размера.
   • Подготавливаем рейки из пробки или фанеры, равные длине стороны пластины.
   • Наклеиваем рейки на пластины так, чтобы получилось место для прохождения потока (минимум 3 направляющих, две по краям, одна посредине).
   • Соединяем пластины перпендикулярно между собой (гладкая сторона к рейке). Так мы получаем промежутки, в которых будут ходить входящий и выходящий воздух поочередно.
   • Корпус помимо крепления для теплообменника должен содержать 4 отверстия, равных диаметру труб вентиляции (отверстия парные).
   • Собираем коробок, предварительно предусмотрев клапан для возможности перекрыть входящий поток. Это нужно, чтобы при необходимости разморозить систему теплыми потоками.
   • Присоединяем устройство к системе вентиляции, герметизируем лишние щели.
   • Корпус заключается в теплоизоляционный кожух для увеличения КПД.
2. Трубчатый рекуператор. Устройство гораздо проще, дешевле предыдущего, но занимает очень много места. Это связано с тем, что длина трубы прямо влияет на продуктивность системы. Порядок работ:
   • На пластиковую канализационную трубу (длина минимум 2 метра) диаметром не менее 160 миллиметров одевается разветвитель с размером отверстия на выходе порядка 100 мм.
   • Внутрь вставляется предварительно максимально растянутая алюминиевая гофра диаметром 100 мм, которая герметично крепится к одному из отверстий разветвителя.
   • Одеваем разветвитель на другую сторону и крепим гофру.
   • Подключаем вентиляционные трубы так, чтобы внутри гофры ходил воздух из помещения, а снаружи входящие потоки.
   • Пластиковая труба также утепляется минеральной ватой или другими средствами.

Промышленный (крышный) рекуператор воздуха

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Изображение	Модель	Рабочая темпе ратура, град.	Произво дитель ность м.кв.	Диаметр Канала, мм	Уровень Шума, ДБ	Средняя цена, руб
УВРК 50 МК	-40 — +50	13 — 80	150	42	19900
Dantex DV-200HRE	-20 + 40	200	146	32 — 39	24444
RCS 350	— 28 — +50	330	144	26	36058
Elicent REC Smart 100/600	— 30 + 45	27 — 53	100	28 — 35	36875
Vents ВУТ 300 В мини	— 25 + 50	300	125	28 — 47	42739
Mitsubishi Electric LGH-35RX5-E	— 10+46	350	150	31	95670
Electrolux STAR EPVS-1100	— 15 +40	1100	250	41	92330

Типы и характеристики вентиляций

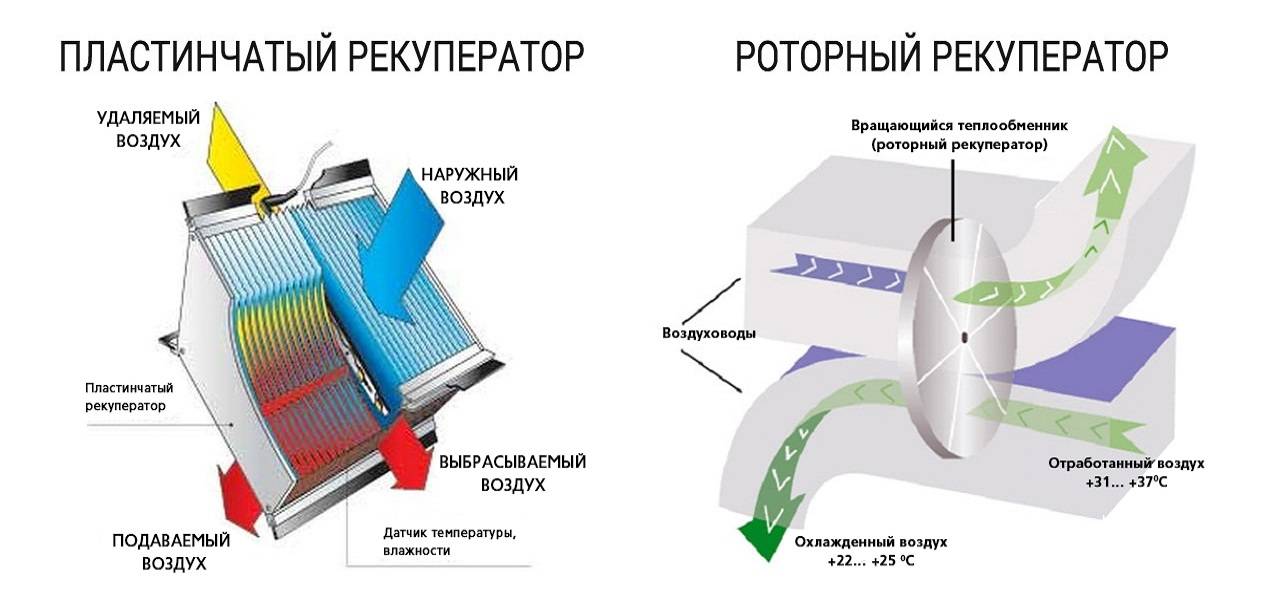

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

• Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
• Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

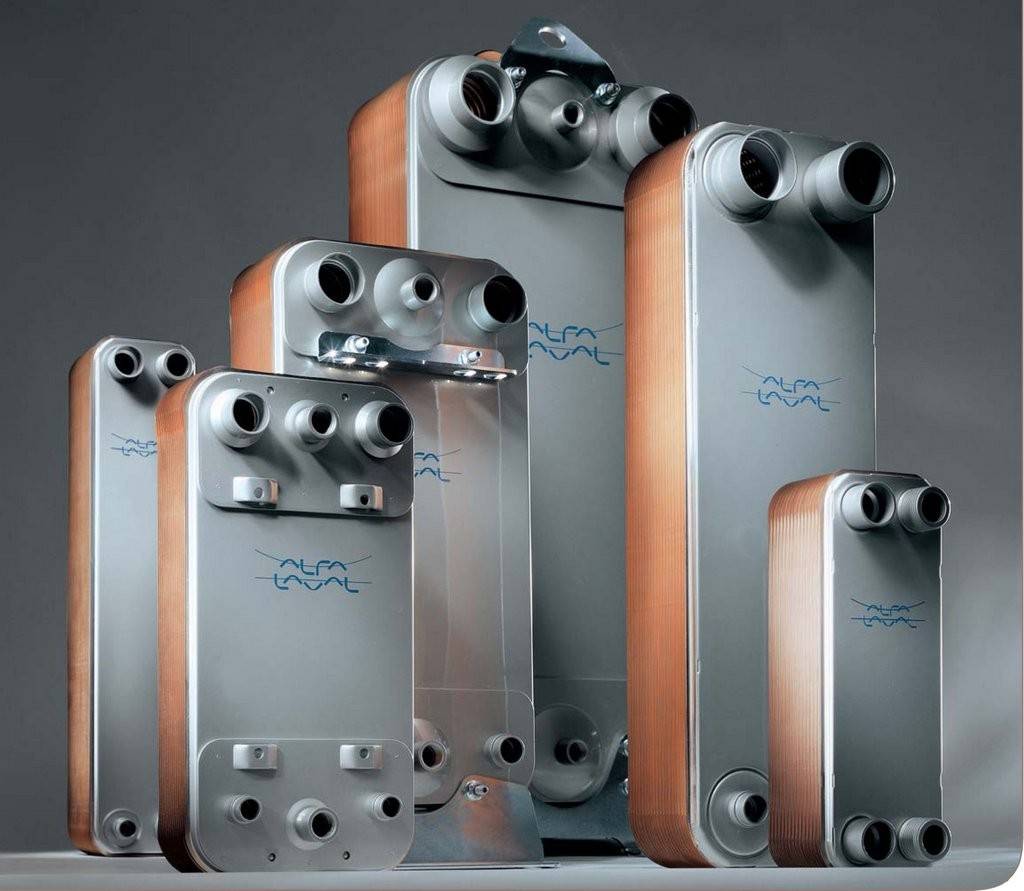

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

• Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
• Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
• Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

• низкий вес, небольшие габариты;
• высокий уровень надежности конструкции;
• длительный срок эксплуатации;
• высокая ремонтопригодность, простота технического обслуживания;
• небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

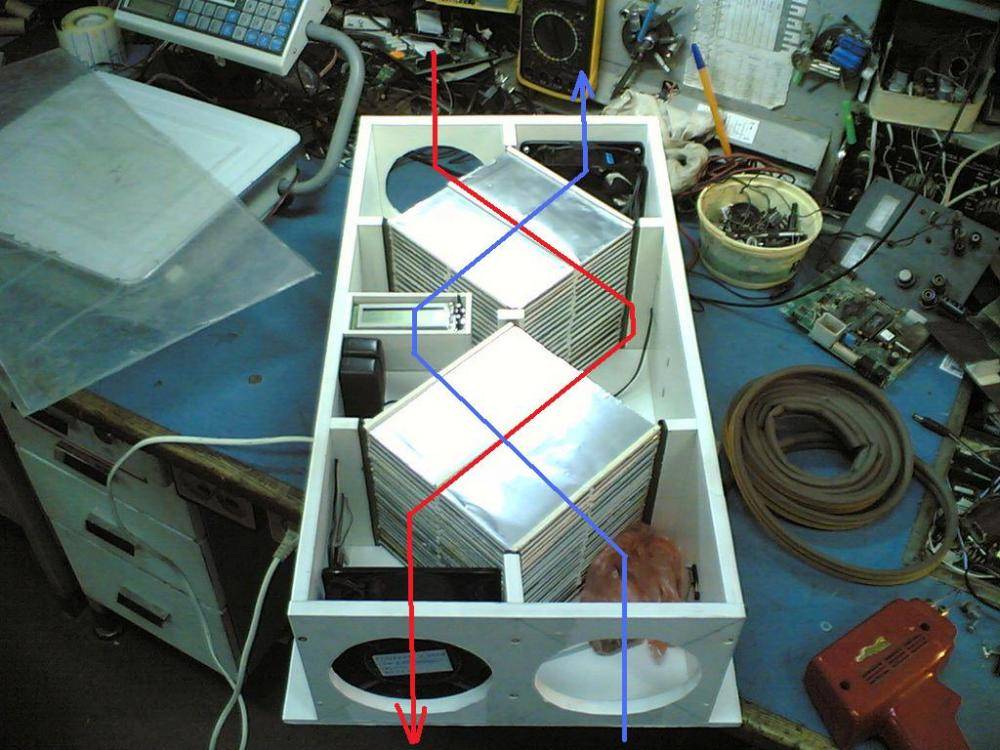

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Энергосбережение в системах вентиляции

Осенью и весной значительная разница температур между воздухом внутри жилища и поступающим воздухом является основной причиной недостаточной вентиляции. Холодный воздух поднимается и создает отрицательный микроклимат в домах, офисах и на производстве или неприемлемый вертикальный градиент температуры на складе.

Распространенным решением является интеграция канального нагревателя в систему подачи воздуха, который нагревает воздушный поток. Такая система требует затрат энергии, а большое количество теплого воздуха, выходящего наружу, приводит к значительным теплопотерям.

Выход наружного воздуха с большим количеством водяного пара является показателем значительных тепловых потерь, которые могут быть использованы для нагрева входящего потока.

Если каналы подачи и возврата воздуха находятся рядом друг с другом, возможна частичная передача тепла от выходящего потока к входящему. Это снижает или исключает потребление энергии нагревателем. Устройство, обеспечивающее теплообмен между потоками газа разной температуры, называется рекуператором.

В теплое время года, когда наружная температура намного выше комнатной, рекуператор можно использовать для охлаждения входящего потока.

Принцип работы

Самодельное оборудование работает за счет обмена воздушными потоками между собой. Например, с наступлением холодов внутренняя высокая температура помещения воздействует на воздушные массы, заходящие снаружи. В летнее же время с появлением сильной жары осуществляется обратный процесс. В этом и заключается основное назначение установки под названием рекуператор. Принцип его работы в следующих моментах:

• комнатный воздух перемещается вдоль трубы с квадратным сечением;
• приточные воздушные массы преодолевают свой путь в поперечной плоскости;
• отсутствует открытый контакт холодного потока с горячим, они ограждены друг от друга специальными пластинчатыми перегородками.

Роторный тип рекуператора

Самую большую продуктивность выдает модель именно такого роторного типа. В них вмонтированный поток воздуха пропускается сквозь короб с двумя каналами. В середине этого короба ортогонально движется круг. Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль. Все эти спирали крутятся, круг закаляется, после этого прогретый воздух попадает в помещение. При этом приходящий прохладный воздух он прогревает.

Для более продуктивного функционирования установки, кругу потребуется иметь в наличии крупный диаметр трубы.

Факт. Крупный диаметр трубы, имеется существенным недостатком, он притесняет использование в обычных домах, данный тип рекуператора.

Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль

При этом различность этих других типов, в данном типе используется не полное смешивание воздушных потоков, что при использовании для обычных домов принуждает в использование фильтров трудных конструкций. Наименование нагревательного круга, считается несовершенной моделью.

Стройматериалы для самодельного пластинчатого рекуператора

• Лист алюминия, или железо для кровли около четырех квадратных метров;
• Техническая пробка 20 мм, что бы положить среди пластин или деревянных реек;
• силиконовый герметик, обычный;
• короб для корпуса. Можно взять короб, сделанный из присованной древесины или из металла;
• фланцы пластмассовые подходящие по диаметру вытяжки, четыре штуки;
• измеритель давления;
• минеральную вату;
• строительный уголок;
• метизы;
• электропилка.

Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки.

Делаем рекуператор.

Для начала режим железо на квадраты размером 20 и 30 сантиметров, они нам понадобятся аж 70 штук. Для удобства можно нарезать не по одному, а по 5 или больше, как вам удобно

Также очень важно, что бы квадраты были ровными.
Режим рейку (пробку) 20 и 30 см соответственно и приклеиваем впритык на противоположные стороны всех квадратов, кроме последнего квадрата.
Наносим клей сверху рейки (пробки) и соединяем квадраты в кассету. Складывая каждый следующий лист перпендикулярно, и последним будет не чем не приклеенный квадрат.
Соединить всю конструкцию с помощью строительного уголка.
Щели затыкаем при помощи герметика.
Присоединяем фланц на стены конструкции

Снизу конструкции делаем дренажную дырку, вставляем туда трубу для ухода влажности.
На стенки конструкции из уголка делаем направление.
Конструкцию заносим в корпус, размер корпуса, как и размер квадратов.
Прикрепляем 40 миллиметров ваты в середине на стенах корпуса.
Что бы ни было налета погодных условий, потребуется поставить в ту же часть, где ходит теплый воздух измеритель давления. Во избежание обмерзания конструкции.
Засовываем готовое устройство в систему вытяжки.

Совет. Для этого категорически не подойдут кислотные герметики, так как из-за них будет появляться ржавчина и приводить конструкцию в не годность.

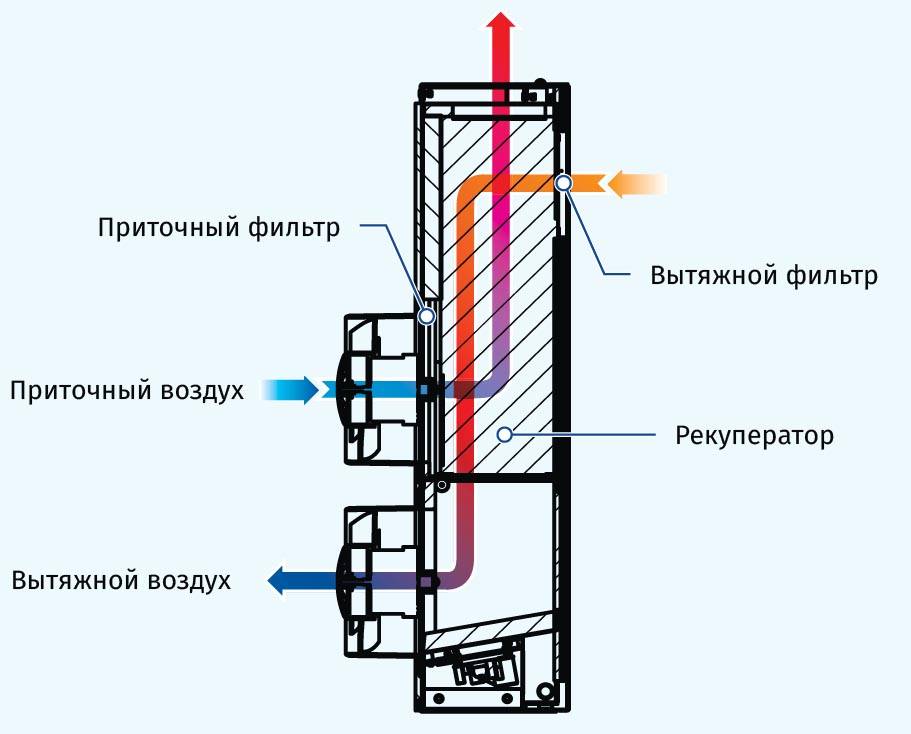

По какому принципу работает рекуператор

Принцип работы рекуператора любого типа заключается в обмене потоков воздуха теплом, т.е. зимой более высокая температура от вытяжного воздуха передается поступающему извне, а летом, наоборот. Все это происходит внутри агрегата.

Таким образом, рекуператор:

1. Вентилирует воздух, но температура в помещении не понижается и поддерживается на одном уровне.
2.  Экономит тепло в холодное время, а в жаркое является надежным заслоном от поступления в помещение раскаленного воздуха с улицы.
3. Экономит энергоресурсы.

Упрощенно принцип работы рекуператора можно описать так:

• воздух из помещения перемещается вдоль трубы квадратного сечения;
• воздух входящий движется в поперечном направлении;
• холодный и теплый потоки не смешиваются, т.к. их разделяют специальные пластины.

Объясняет принцип работы рекуператора видео:

https://youtube.com/watch?v=9P94iAYPAqs
