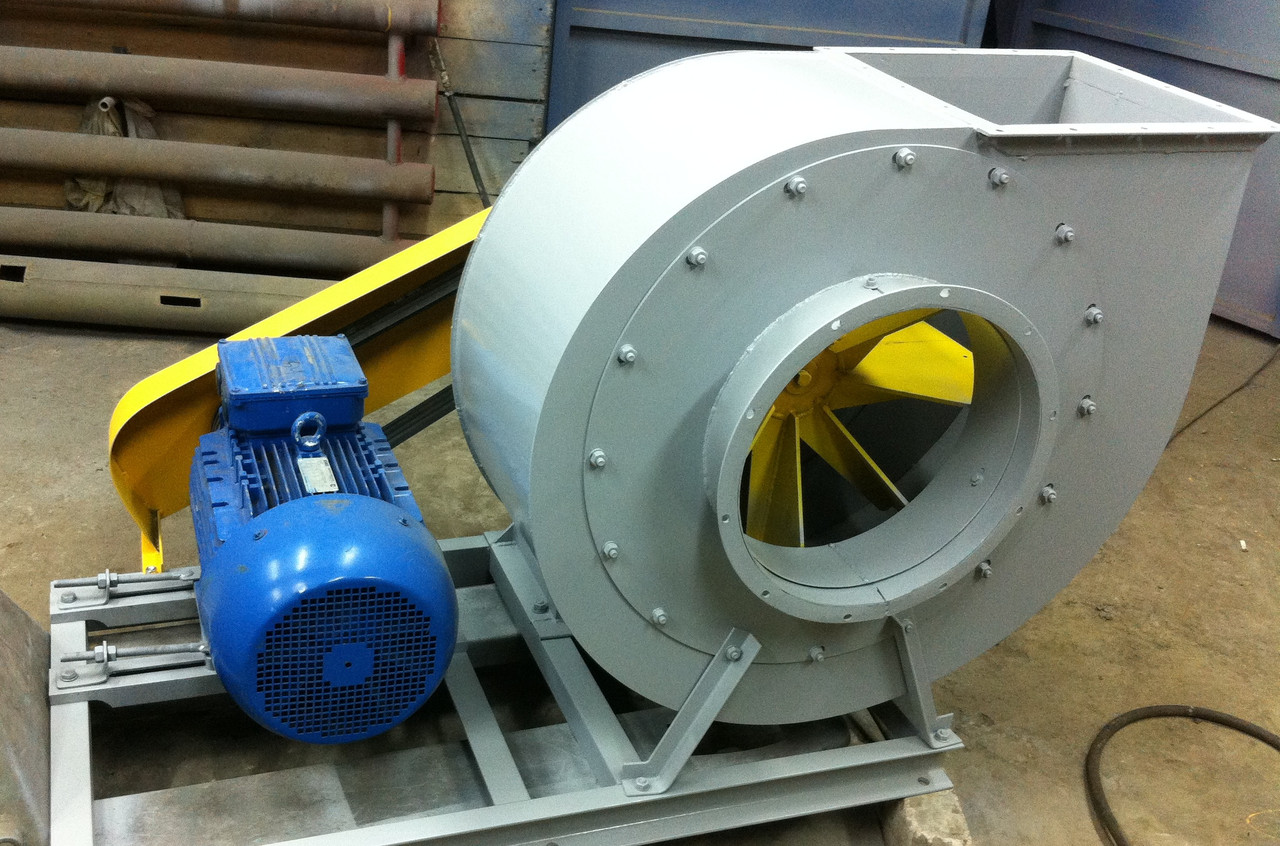

Промышленная вытяжка улитка: конструкция, принцип работы

Устройство и конструкция вентилятора

Контур радиального вентилятора

Крыльчатка и силовой агрегат иногда недостаточны для перемещения воздуха. В закрытых помещениях необходимо использовать специальный тип вытяжного оборудования. Это спиралевидный корпус, который действует как воздуховод. Его можно изготовить вручную или купить готовую модель.

В конструкции предусмотрено радиальное рабочее колесо для генерации потока. Он подключен к блоку питания. Лопасти крыльчатки изогнуты и при их движении образуют разгрузочную зону. Воздух (или газ) всасывается из впускного отверстия. По мере прохождения через спиралевидный корпус скорость на выходе увеличивается.

В зависимости от области применения радиальный вентилятор может быть универсальным, термостойким или коррозионностойким. Следует также учитывать размер генерируемого воздушного потока:

низкое давление. Область применения — производственные цеха, бытовая техника. Температура воздуха не должна превышать +80°C. Всегда без агрессивной среды;
среднее значение давления. Входит в состав добывающего оборудования для удаления или транспортировки материалов мелких фракций, зерновых опилок;
высокое давление. Он формирует подачу воздуха в зону сгорания топлива. Он установлен во многих типах котлов.

Для тяжелых моделей необходимо сделать прочное основание с креплением корпуса собственными руками. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Ограничения в эксплуатации

Несмотря на прочность и надежность промышленных «улиток», существуют некоторые ограничения по их использованию. Итак, центробежные вентиляторы, в быту называющиеся «улитками», не рекомендуется устанавливать если:

В воздухе имеются взвеси липкой консистенции более 10 мг/куб.м.
В помещении находятся частички взрывоопасных веществ.
Температура в помещении выходит за рамки диапазона от -40 до +45°С.

Более того, рационально использовать вентиляцию «улитку» в больших помещениях, в быту такие приборы лучше ставить в шахтах вентиляции, куда поступает весь отработанных воздух из дома.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

Есть несколько важных рекомендаций, которые следует учесть перед построением своими руками вентилятора улитки.

Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

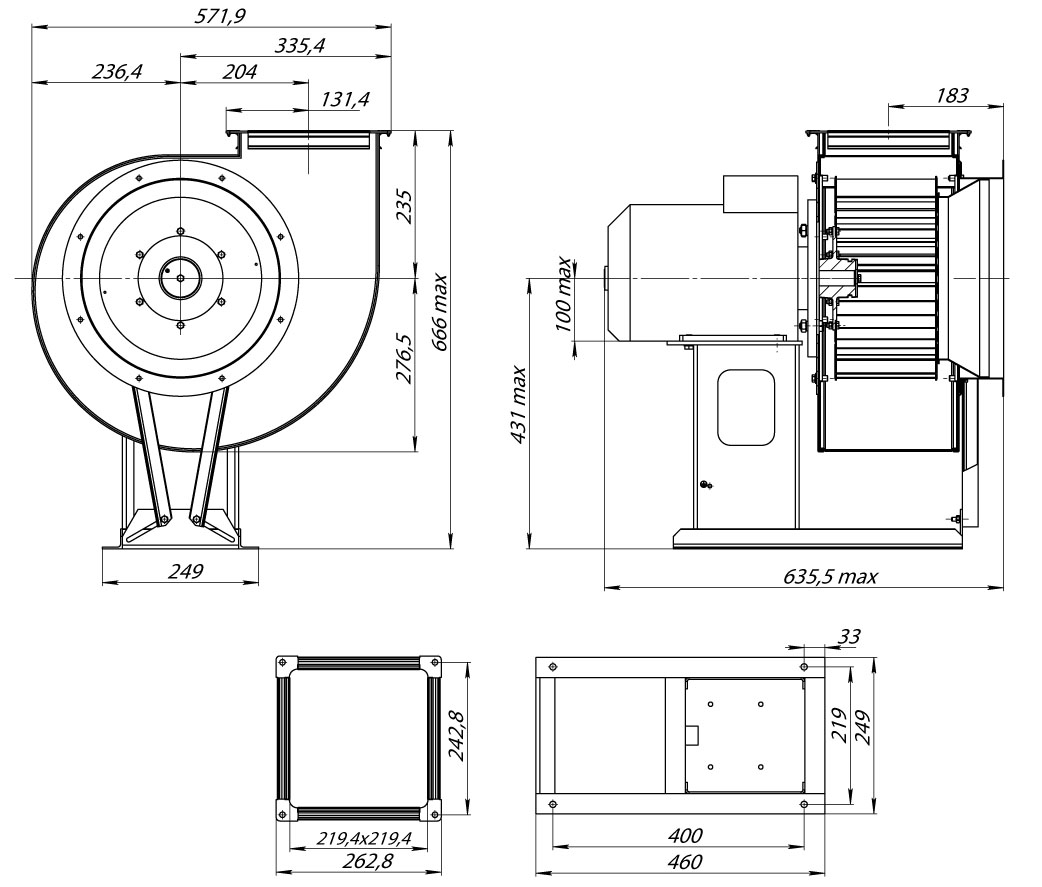

Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

В основе механизма любого вентилятора лежит ротор с закрепленными на нем лопастями. Назначение их — перемещение больших масс воздуха с целью циркуляции воздуха.

Сфера применения центробежных вентиляторов «улитка» очень широка. Их используют в инженерных системах зданий, промышленных системах вентиляции, сушильных камерах, бытовых приборах, покрасочных, при обдуве станков.

От: admin

Эта тема закрыта для публикации ответов.

Применение

Вытяжка улитка промышленная используется в различных сферах бизнеса, где необходимо обеспечить должную вентиляцию помещения, но при этом соблюсти все параметры оптимального микроклимата. Это залог эффективной работы коллектива в условиях полной безопасности. По сути изделие представляет собой составную часть системы вентиляции, без которой стал бы невозможна вытяжка таких вредных химических веществ, как:

смог;
табачный дым
испарения при использовании лакокрасочной продукции;
угарный газ;
газообразные отходы производства;
пыль и мелкий мусор.

Благодаря использованию качественных вытяжек все эти процессы стали возможными и радуют сотрудников своей эффективностью. Более того, наличие такого оборудования является обязательным требованиям службы охраны труда и проверяющих органов, так как работать в современных условиях без вытяжки невозможно.

Описание вычислений параметров воздуходувной машины

Расчет вентиляционного агрегата любого типа выполняется по индивидуальным аэродинамическим характеристикам, не является исключением и осевой вентилятор. Вот эти характеристики:

Объемный расход или производительность.
Коэффициент полезного действия.
Мощность, необходимая для привода агрегата.
Действительное давление, развиваемое агрегатом.

Производительность была определена ранее, когда выполнялся расчет самой вентиляционной системы. Вентилятор должен ее обеспечить, поэтому значение расхода воздуха остается неизменным для расчета. Если же температура воздушной среды в рабочей зоне отличается от температуры воздуха, проходящего через вентилятор, то производительность следует пересчитать по формуле:

L = Ln x (273 + t) / (273 + tr), где:

Ln — необходимая производительность, м³/ч;
t — температура воздуха, проходящего через вентилятор, °C;
tr — температура воздуха в рабочей зоне помещения, °C.

Виды

Масштабы помещений, а также уровень загрязнения и нагрева воздуха в них требуют установки вытяжных систем соответствующего размера, мощности и конфигурации. Поэтому и центробежные вентиляторы бывают различных видов.

В зависимости от уровня давления, создаваемого воздушными массами в вытяжном канале, они классифицируются на вентиляторы:

Низкого давления – до 1кПа. Чаще всего их конструкция предусматривает широкие листовые лопатки, которые загнуты вперед к всасывающему патрубку, с максимальной скоростью вращения до 50м/с. Сфера их применения – преимущественно вентиляционные системы. Они создают меньший уровень шума, вследствие этого их можно использовать в помещениях, где постоянно находятся люди.
Среднего давления. При этом уровень нагрузки, создаваемой движением воздушных масс в вытяжном канале, может находиться в диапазоне от 1 до 3 кПа. Их лопасти могут иметь разный угол и направление наклона (как вперед, так и назад), выдерживают максимальную скорость до 80м/с. Сфера применения шире, чем у вентиляторов низкого давления: они также могут устанавливаться на технологических установках.
Высокого давления. Такая техника применяется преимущественно для технологических установок. Полное давление в вытяжном канале составляет от 3кПа. Мощность установки создает окружную скорость всасываемых масс более 80 м/с. Турбинные колеса оснащаются исключительно лопастями загнутыми назад.

Давление является не единственным признаком, по которому различают радиальные вентиляторы. В зависимости от скорости воздушных масс, которая обеспечивается рабочим колесом, они делятся на два класса:

I класс – говорит о том, что фронтально загнутые лопасти обеспечивают скорость менее 30 м/с, а обратно загнутые – не более 50 м/с;
II класс включает более мощные установки: они обеспечивают скорость прогоняемым воздушным массам выше, чем вентиляторы I класса.

Возможности поворота улитки относительно входящего потока

Кроме того, устройства производятся с разным направлением вращения относительно всасывающего патрубка:

ориентированные направо можно устанавливать с поворотом корпуса по ходу часовой стрелки;
налево – против хода часовой стрелки.

Сфера применения улиток во многом зависит от электродвигателя: его мощности и способа крепления к рабочему колесу:

оно может набирать обороты непосредственно на валу двигателя;
его вал соединяется с двигателем при помощи муфты и фиксируется одним или двумя подшипниками;
при помощи клиноременной передачи, при условии его фиксации одним или двумя подшипниками.

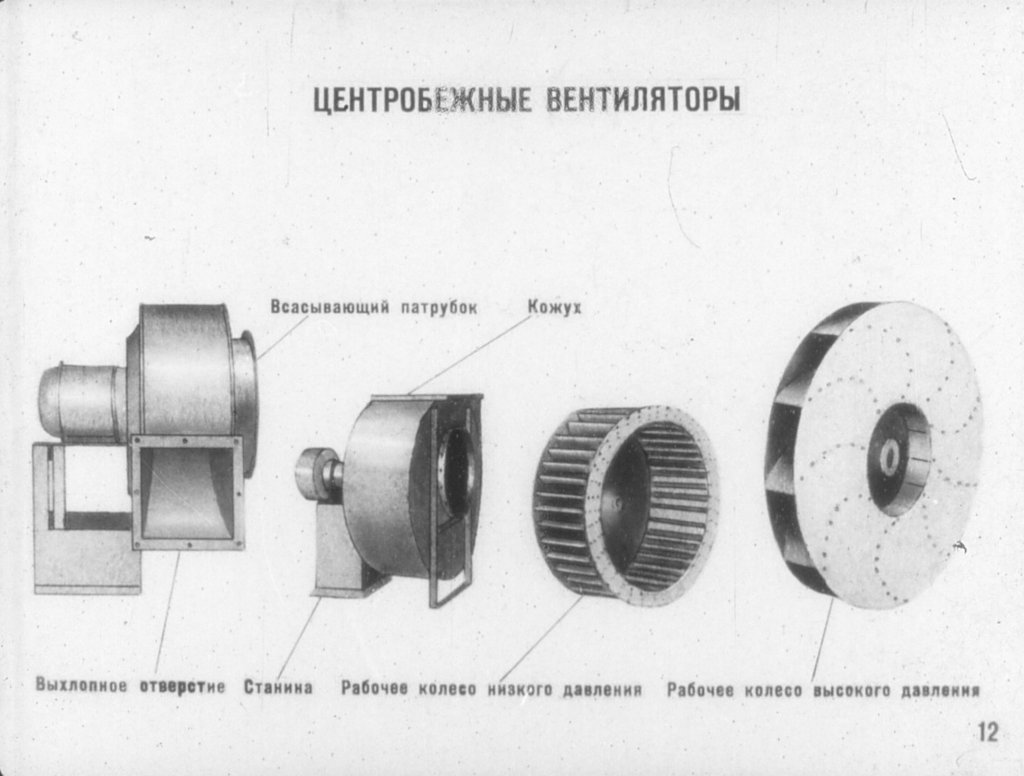

Устройство и конструкция

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Особенности использования и ограничения

Вентиляторы радиальные общего назначения можно эксплуатировать в интервале температур от -45 до +45 градусов. Это ограничение не распространяется на специализированные устройства, для которых установлены отдельные параметры.

Ограничения для установки вытяжки улитка общего назначения:

наличие в воздушной смеси липких примесей больше, чем 10 мг/м³;
присутствие волокнистых примесей;
для вывода взрывоопасных смесей газов;
в помещениях, где хранят взрывчатые вещества;
наличие в воздушной смеси химически агрессивных веществ.

Для систем вентиляции с особыми требованиями используют вентиляторы ВРП, ВРДУ, жаростойкие и взрывозащищенные модели.

Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

с прямым наклоном,
с наклоном назад,
в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

ротор закреплен напрямую с валом двигателя через муфту и подшипники;
через ременную передачу с помощью шкивов;
крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:

Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.

Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.

Ограничения в использовании

Радиальные вентиляторы целесообразно устанавливать для перемещения больших объемов газо-воздушных масс при условии, что они не содержат:

взрывчатых веществ;
волокнистых материалов и липких взвесей в количестве более 10 мг/м 3 ;
взрывоопасной пыли.

Важным условием эксплуатации является температурный режим окружающей среды: он не должен выходить за рамки от -40 0 С до +45 0 С. Кроме того, в составе проходящих газо-воздушных масс не должны присутствовать коррозионные агенты, способствующие ускоренному разрушению проточной части вентилятора.

Так называемая улитка для вентиляции не всегда может означать один и тот же вид принуждающего вентиляционного устройства — основные общие черты, это форма агрегата, но, отнюдь, не принцип работы и направления воздушного потока.

Нагнетательные приборы такого типа могут:

кардинально отличаться по принципу устройства лопастей;
а также могут быть приточного или вытяжного типа, то есть, направлять поток в противоположную сторону.

Вентиляционная «улитка»

Их обычно используют для твердотопливных котлов большого размера, производственных цехов и общественных зданий, но обо всём этом ниже, а в дополнение — видео в этой статье.

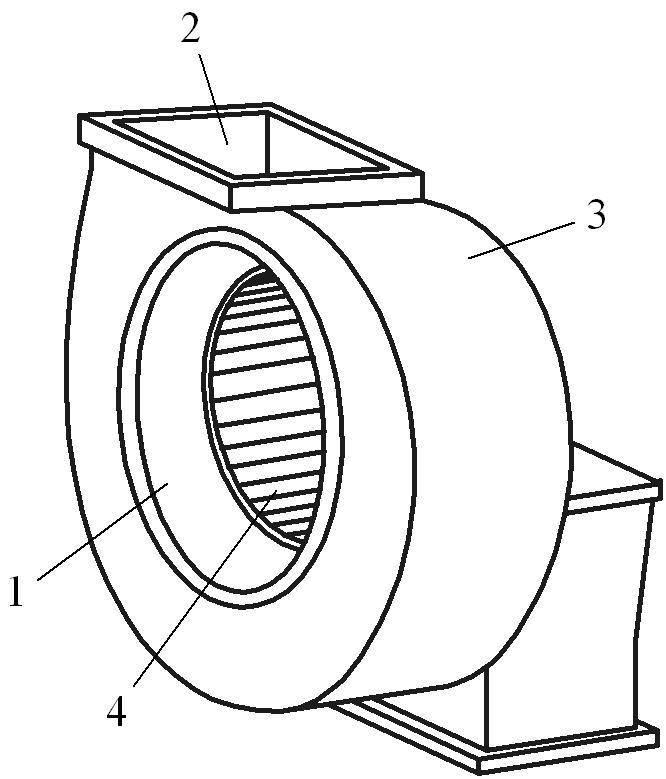

Конструкция изделия

Любая вытяжка улитка состоит из следующих элементов:

всасывающий патрубок;
рабочее колесо с лопастями;
труба коллекторная в форме спирали;
вытяжной канал;электродвигатель.

Все эти детали должны быть максимально высокого качества и долговечности. Только таким образом можно гарантировать правильную работу оборудования в предусмотренных условиях. Вытяжная улитка может быть разного размера. Выбирать конкретную модель стоит только после согласования требований и нюансов ее использования.

Отработанные газовые смени попадают во всасывающий патрубок по средствам работы рабочего колеса с лопастями. Эти лопасти загребают значительное количество воздушной массы, которое затем, благодаря действию центробежной силы, поступает вперед по корпусу изделия. Далее спиральная коллекторная труба снижает скорость движения воздуха для обеспечения его корректной очистки (если установлены фильтры) и выхода.

Работа всех элементов вытяжки обусловлена работой качественного электродвигателя. Именно к нему необходимо присмотреться в первую очередь перед закупкой представленных изделий. От его мощности также зависит эффективность всасывания воздуха. Однако этот параметр необходимо четко соотнести с размерами помещений.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент; Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование; Улитка представляет собой корпус, выполненный в виде спирали; Задача корпуса — выполнять задачи воздушного канала; Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования; Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо; Этот радиальный элемент оборудования соединяется с силовой установкой; Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область; Входной патрубок конструкции служит для поступления воздуха или другой среды; За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает; Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения; Движение лопастей вентилятора улитки зависит от конструкции оборудования

Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот; При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны

Создаваемые потоки воздуха

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки

Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

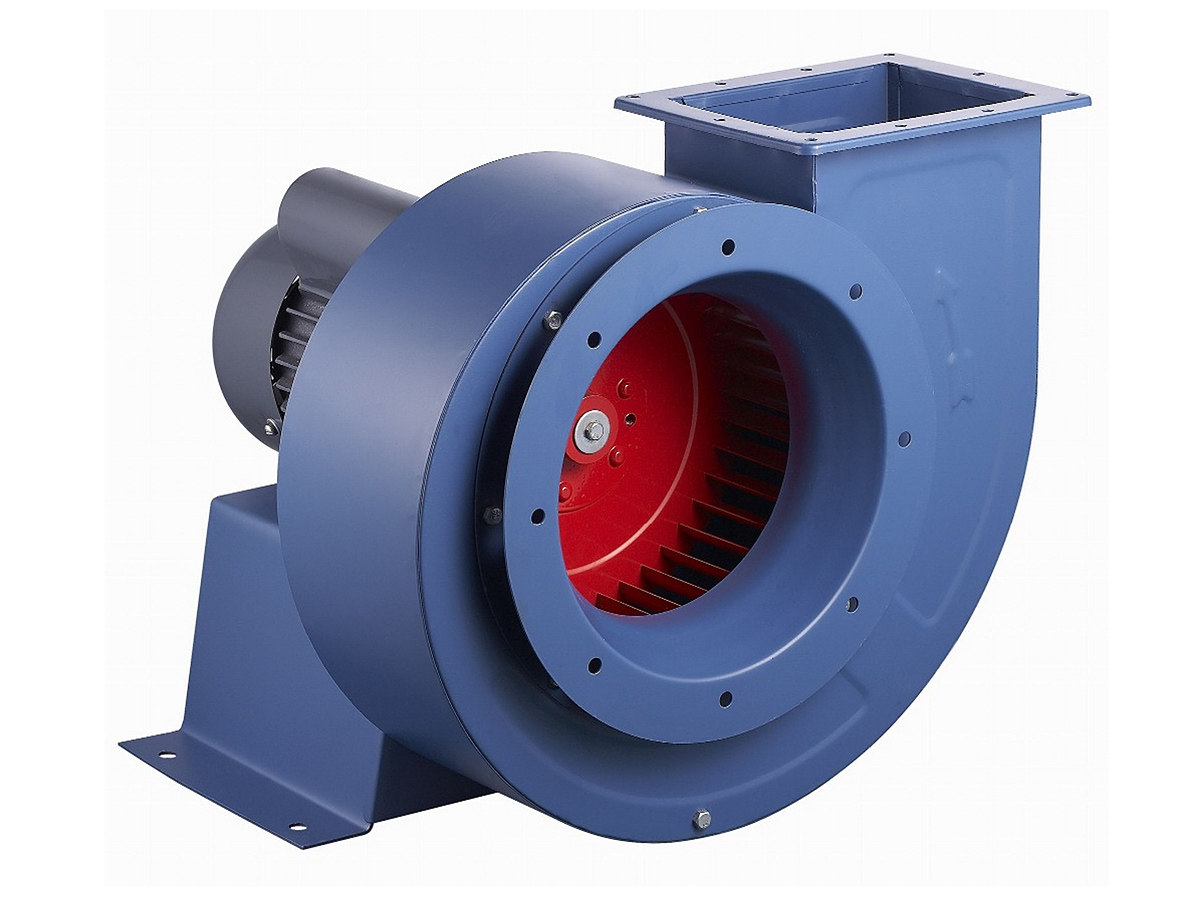

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Промышленная вентиляционная вытяжная улитка
