Расчет и схема системы вентиляции покрасочной камеры своими руками

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

• респиратор;
• перчатки;
• защитная одежда;
• маска и очки;
• обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Любому мастеру известно, что для полноценной работы покрасочной камеры нужна грамотно сконструированная вытяжка для покраски. Но многие удивятся: «При чем здесь камера для покраски, если окрашивание машины проводится в гараже или мастерской?» На самом деле, камера для покраски – это любое помещение, где проводятся работы с красителями, поэтому гараж и мастерская на время становятся такой камерой, и нужно позаботиться о вытяжке.

Виды систем вентиляции для покраски авто

Вентиляция в покрасочной камере может быть одномоторной, двухмоторной и приточно-вытяжной. Кроме того, существуют варианты помещения с проходящим воздушным потоком, с повышенным давлением и с разрежением.

В одномоторных камерах воздух поступает в помещение сверху, в рабочем помещении создается давление и красочный туман опускается вниз и выводится наружу через специально предназначенные для этого отверстия в полу. В двухмоторных камерах воздух поступает также сверху. Дополнительно в них установлен и нижний мотор, отсасывающей воздух из рабочего помещения на улицу.

В таких боксах вентиляция более эффективна, но с экономической точки зрения использование двухмоторной камеры не всегда целесообразно. Например, при небольших объемах покрасочных работ, малых потоках машин часто выгоднее может быть установка одномоторной камеры. Приточно-вытяжная система вентиляции покрасочной камеры работает в трех основных режимах:

1. Режим активной циркуляции воздуха с непрерывной фильтрацией, очисткой его от пыли перед началом работы

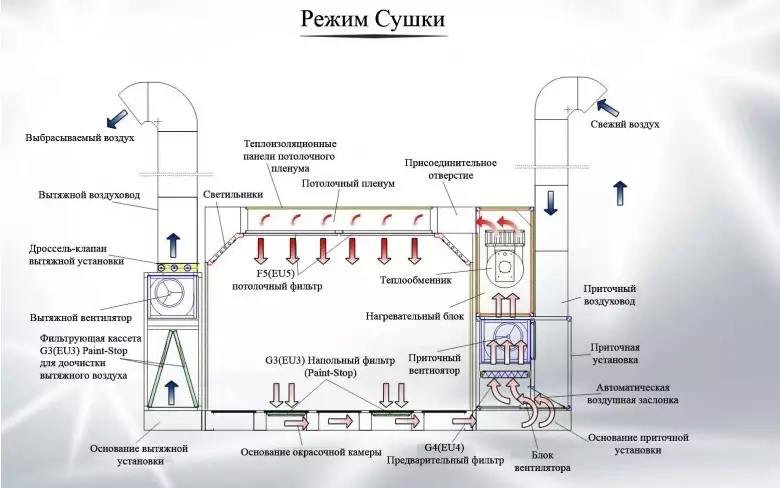

2. Режим забора воздуха снаружи с последующей его фильтрацией, нагревом до 30 градусов, подачей в рабочее пространство и выводом наружу без фильтрации через отверстия в полу (т. е. режим, поддерживающий постоянную температуру в камере во время работы)
3. Режим закачки отфильтрованного и нагретого до 60 градусов воздуха из камеры (т. е. сушка изделий после окрашивания)

Наиболее распространены камеры с повышенным давлением, в которых работает два вентилятора – нагнетающий и высасывающий. При этом производительность нагнетающего – больше, и образующийся в результате разности производительности вентиляторов излишек воздуха создает в камере повышенное давление. Внешняя пыль в рабочее пространство попасть не может вследствие того, что она вытесняется воздухом.

В камерах с проходящим потоком воздуха установлено два вентилятора с одинаковой производительностью, в результате чего давление снаружи равно внутреннему давлению в рабочем помещении. В отличие от бокса с повышенным давлением, такая камера должна быть максимально герметизированной во избежание попадания пыли внутрь. А в помещениях с разрежением имеются два вентилятора с разной производительностью: высасывающий воздух из камеры вентилятор имеет большую производительность.

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

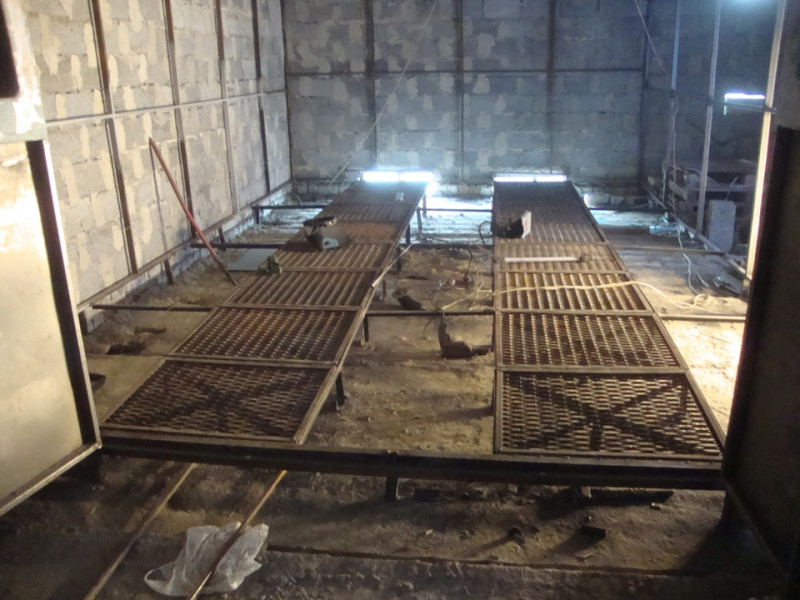

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

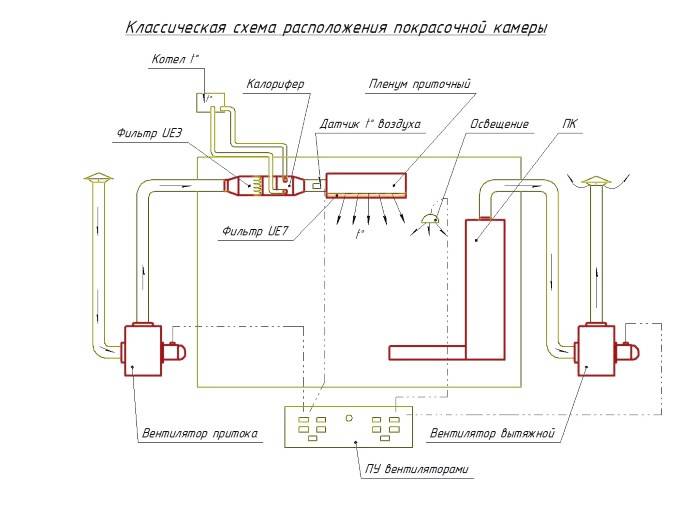

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

• К – среднее значение кратности обмена воздуха в камере (раз/час).
• V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.

Монтаж оборудования

При монтаже оборудования важно правильно установить вентиляторы, воздуховоды и вытяжные приспособления, чтобы они не доставляли неудобства в процессе работы над покраской автомобиля. Вентилятор обычно монтируется:

• на крыше гаража с организацией его защиты от осадков;
• на стене помещения;
• в стеновом проеме.

Воздушный коллектор рационально протянуть вдоль стен или под потолком с организацией точечных опусков

В процессе установки коробов следует уделить внимание мероприятиям, снижающим уровень вибрации и шума. Для этого используют пружинные подвесы, гибкие вставки и шумопоглощающие элементы

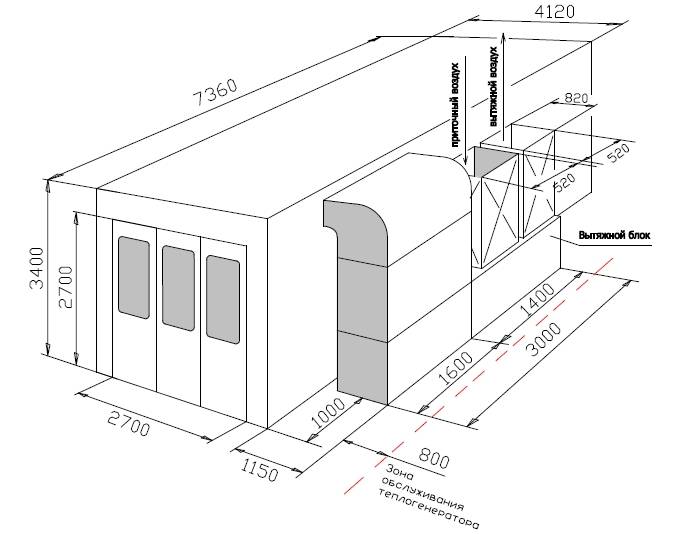

Покрасочный бокс – технические требования по обустройству гаражного помещения

От оснащения покрасочной камеры зависит качество кузовного ремонта. Нельзя хорошо отреставрировать лакокрасочное покрытие в обычных условиях гаража. Как в гараже сделать покрасочную камеру своими руками?

Требования к помещению покрасочных камер:

1. Габариты камеры должны обеспечивать маневренность рабочего процесса. Оптимальные параметры – высота от 2,8 метров, периметр не менее 6×4 метра.
2. Покрасочный бокс должен быть герметичным и хорошо утепленным, желательно изнутри и снаружи. Если нет возможности сделать наружное утепление, внутренняя обшивка негорючим материалом должна быть выполнена по всем правилам. Для финальной облицовки стен, пластиковые панели будут идеальным вариантом. Можно выкрасить гипсокартон в белый цвет и обтянуть стены пленкой с эффектом намагничивания, она будет притягивать и удерживать пыль.
3. Пол нужно переоборудовать таким образом, чтоб под ним было свободное пространство, обеспечивающее вывод вентиляции. Для этого делают две траншеи, либо прямоугольную яму глубиной от 0,5 до 1 метра, сверху накрывают решеткой.
4. Обязательно наличие хорошо утепленных дверей, они предотвратят попадание пыли и сохранят оптимальный температурный режим в боксе.
5. Если в гараже уже имеется отопительная система, то нет смысла вкладывать дополнительные средства в теплогенератор. Для сушки ЛКП можно использовать УФО, ИК-обогреватель или обычный электрический ТЭН.
6. Хорошее освещение, приближенное к естественному. Лучше всего устанавливать люминесцентные или светодиодные светильники по периметру потолка и на стены. Лампы нужно защитить от попадания краски, для этого достаточно натянуть перед ними пленку и менять ее по мере необходимости.
7. Обустраивают приточно-вытяжную систему вентилирования.
8. Подсобное помещение необходимо для размещения технического оборудования. В самой камере не должно быть никакой мебели, полок, инструмента и прочих «пылесборников». Бокс должен быть удобен в обслуживании, а это значит, что вы должны затрачивать минимум сил и времени на уборку помещения.

При покраске автомобиля необходимо обеспечить хирургическую чистоту в помещении. Любая соринка или пыль, попавшая на «свежее» ЛКП испортит результат работы. Поэтому нужно знать, как обустроить камеру изнутри.

Исходя из организационных моментов стоит отметить, что грамотная вентиляция – это наиболее важный сегмент в переоборудовании гаража в покрасочную камеру.

Пожарная безопасность

Покрасочная камера для металлоконструкций имеет один существенный недостаток — она обладает высокой пожарной опасностью

Обустраивая такое помещение, нужно большое внимание уделить требованиям безопасности. При сооружении покрасочных боксов должны соблюдаться не только нормы строительства, но и правила обустройства электросетей. Все элементы помещения и вентиляционное оборудование должны оснащаться надёжной защитой против взрывов

Все элементы помещения и вентиляционное оборудование должны оснащаться надёжной защитой против взрывов

При оборудовании стен теплоизоляционными материалами необходимо обратить внимание на высокую устойчивость материалов к возгоранию

Наилучшим утеплителем для таких комнат будет минеральная вата. Пожаротушение покрасочной камеры – элемент, которым необходимо в обязательном порядке оснастить бокс автосервиса. Внедрение системы пожаротушения необходимо отметить в проектном плане.

Для увеличения пожарной безопасности бокса необходимо оборудовать теплообменник специальным термостатом, выполняющим защитные функции.

Также нужно оборудовать пульт управления специальной кнопкой, позволяющей при возникновении аварийных ситуаций блокировать работу подающего воздушного клапана (в результате чего поступление сжатого воздуха прекратиться). В помещение обязательно должна присутствовать система заземления электрических приборов.

Покрасочная камера – это функциональный автоматический механизм, обеспечивающий безопасность и высокую скорость работы, а также – высокое качество окрашивания изделий. Принцип действия камеры заключается в том, что в специальную кабину при помощи систем вентиляции подаётся сжатый очищенный и нагретый до нужной температуры воздух с улицы.

Созданная в боксе атмосфера позволяет провести качественную покраску автомобиля, а после завершения процедуры – вывести все опасные соединения через особое вентиляционное отверстие.

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

• Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
• Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
• Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

Функции вентиляции в гараже с покрасочной камерой

Очистка воздуха в помещении и фильтрация

Краска и иные химические составы выделяют вредные пары, которые необходимо выводить из гаражного помещения. Поступление чистого воздуха способствует их вытеснению и направлению на специальную фильтрацию.

Обеспечение безопасности

Летучие компоненты красочных материалов поднимаются вверх. Вентиляционная система выводит 2/3 легких ядовитых веществ, размещенных вверху и 1/3 тех, которые находятся внизу. Снижается риск возникновения пожара и снижается взрывоопасность. Кроме того, установленные фильтры существенно очищают воздух в помещении, делая его безопасным для человека.

Быстрая сушка

Благодаря вентиляционной системы и наличию горячего обдува происходит лучшее скрепление слоев красочного вещества и ускорение его высыхания.

Совет! Вытяжные системы стоит размещать на разной высоте для равномерного распределения воздушных масс в гаражном помещении. Вместе с ними необходимо установить дополнительные фильтры и обогревательные приборы. Вентиляция в гараже для покраски, которая выполняется с использованием вентилятора, монтируется на одной из стен помещения для обеспечения искусственной тяги и принудительного воздухообмена.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в покрасочной камере приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

• Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
• Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
• Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).

Как рассчитать мощность вентиляционной системы

В покрасочной камере должен находиться вытяжной вентилятор достаточной мощности. Простая вытяжка не сможет выполнить поставленную задачу из-за небольшой производительности.

Расчеты производят с учетом СНИП, для этого используют специальную формулу:

Р = Q*T*0.36

В которой Т – отклонения температуры воздуха в камере, и поступающего из внешней среды, Q – объем камеры, 0,36 – специальный коэффициент.

Пример расчета

Воздухообмен часто производят, установив 2 вентилятора достаточной производительности. Все подсчеты заключаются в правильном выборе, подходящих для работы характеристик вентиляторов с учетом требуемого воздухообмена.

К примеру, есть прямоугольная покрасочная камера, габариты 5 * 4 м, при высоте 3 м, окраска выполняется осенью, разница между поступающим внутрь и отработанным воздухом – 10 градусов.

Производим расчет по формуле – Р = 5*4*3*10*0,36 результат равен 216 м³/час.

При необходимости можно самостоятельно собрать малярный бокс, выполняя расчеты с учетом минимальной и максимальной мощности требуемого воздухообмена

По этой причине, важно точно определить разницу температуры отводимого и поступающего в блок воздуха для вашего климата. Разница в показаниях может доходить до 30 градусов мороза в зимний период, и до 50 градусов тепла летом. От нагрева цеха, зависит поправка производительности, которой должна обладать вентиляция окрасочных камер в этих условиях – 5*4*3*40*0,36 = 816 м³/час

В результате расчетов, можно понять, что разница между использованием бокса зимой и в осенний период может отличаться в 4 раза

От нагрева цеха, зависит поправка производительности, которой должна обладать вентиляция окрасочных камер в этих условиях – 5*4*3*40*0,36 = 816 м³/час. В результате расчетов, можно понять, что разница между использованием бокса зимой и в осенний период может отличаться в 4 раза.

Расчет может быть затруднен тем, что допустимый воздушный поток зависти от габаритов окрашиваемых изделий. К примеру, при сушке небольших деталей, воздухообмен должен быть кратен 5 раз в час, а при окрашивании автомобиля эту величину нужно увеличить до 40-100 в час. В результате выходит, что в камерах большого размера будет невыгодна сушка небольших деталей после покраски.

Но нужно учесть, что высокая кратность воздухообмена в обязательном порядке требуется для сохранности здоровья работников, в этом случае в помещении создается поступление свежего воздуха, и не собираются ядовитые примеси. По этой причине в современных камерах стараются автоматизировать все рабочие процессы, чтобы исключить возможный вред для здоровья рабочих окрасочного цеха.

Как сделать систему вентиляции в покрасочной камере своими руками?

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки  – инфракрасные лампы

Инфракрасная сушка – как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

Безопасность вентиляционной системы

Точный расчет и разработка эффективной схемы установки элементов вентиляции необходимы не только для получения отличного качества покраски автомобиля и других изделий, но и для обеспечения безопасной работы операторов камеры. Безопасность рекуперативной вентиляционной системы покрасочного бокса можно обеспечить тремя способами:

1. Установка обратных взрывозащищенных клапанов на воздуховодах;
2. Учет вида примесей, выделяемых в процессе работы;
3. Установка дополнительных местных вытяжных устройств в определенных местах.

Так, если в результате работы выделяются примеси, пары которых легче воздуха, то вентиляция проектируется так, чтобы одна треть воздуха выводилась из нижней камеры, остальной воздух – из верхней. Обратный порядок воздухообмена необходим в том случае, когда пары примесей тяжелее воздуха и, соответственно, их большее количество оседает внизу.

Взрывобезопасные местные вытяжки могут понадобиться в таких местах, где расположены установки струйной  и порошковой окраски, окрасочные столы и стенды, окрасочные ванны. Расчет вентиляционной системы покрасочной камеры – ответственная и непростая задача, от грамотного выполнения которой зависит нормальное функционирование самой системы, а также сохранность здоровья людей.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понимать основную суть происходящего в составе гаражного воздуха. Кроме атмосферных газов, кислорода, азота, и других естественных примесей, в воздухе присутствует влага. При пониженных температурах и низких давлениях влага из газообразного состояния переходит в жидкое (туман, роса).

Различные газы искусственного происхождения, например, выхлопные, смешиваются с воздухом, частично могут растворяться в воде. В воздухе присутствуют частицы пыли и сажи от неполного сгорания топлива, особенно при пуске холодных двигателей.

Кроме того, воздух в гараже содержит пары бензина, растворителей, смазочных масел, выделения из резиновых и пластиковых материалов. Это смесь, которая придает гаражу характерный запах, и совсем не полезна для здоровья и сохранности техники.

Вытяжка в гараже своими руками — фото:

Покрасочные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с питанием чистым воздухом, но автовладельцы действуют как камикадзе. Поэтому, сделанная своими руками вытяжка в гараже для покраски, просто сохраняет несколько месяцев жизни в расчете на одну покраску.

ВНИМАНИЕ! При покрасочных работах в типичном гараже автовладельца-«частника» концентрация паров растворителей превышает ПДК в десятки и даже сотни раз! Многие растворители, лаки и краски содержат в своем составе очень опасные канцерогены!

Часто для гаража используется совершенно недостаточный объем помещения. Бедность не порок, но, действительно, большое свинство. Что просто констатируем, не отвечаем на вопрос «кто виноват» в этом в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, маленькому она совершенно необходима.

Естественная вентиляция происходит путем выхода воздуха из гаража через открытые двери и ворота. Благодаря большой площади гаражных ворот смена воздуха происходит неплохо, если гараж используется только как место стоянки исправной машины: завел, выехал, заехал, заглушил.

Но гараж «частника» является почти всегда и мастерской, в которой занимаются и покраской и чуть ли не литьем металла. Здесь естественной вентиляции точно не хватит, и приходится делать искусственную.

Искусственная вентиляция, присутствующая в 60-70% гаражных строений, решает задачу, для которой она предназначена, не полностью. Ее устройство предусматривает вытяжную трубу с дефлектором. В трубе образуется тяга, которой дополнительно помогает дефлектор, он же своим колпаком прикрывает трубу от попадания осадков из атмосферы.

Приточные отверстия в таких случаях расположены внизу, на уровне пола гаража и прикрыты решетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разности температур в гараже и за его пределами.

Поэтому владельцы таких гаражей всегда озабочены отоплением, и это весьма дорогостоящий вариант регулирования влажности и чистоты воздуха. К тому же и пожароопасный, так как гаражи часто отапливают не водяным способом, а с помощью электричества или печи-«буржуйки».

Принудительная вентиляция использует механическую энергию для ускорения потоков воздуха, при помощи крыльчатки или колеса с лопастями, приводимыми во вращение электродвигателем. При незначительной потребляемой мощности, исчисляемой всего десятками ватт (для гаража на один автомобиль), принудительная вентиляция обладает огромной эффективностью. В России она пока мало распространена.

Причина этого, в настоящее время, еще советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были большим дефицитом. Состоятельным людям гаражи делают на современном уровне, с системами кондиционирования, но доля таких гаражей очень невелика в общем числе по России.

Используемое оборудование

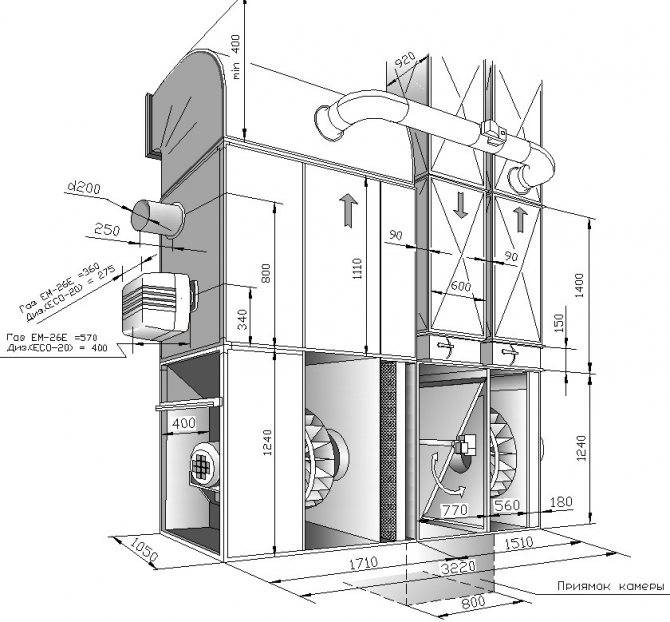

Обычно все комплектующее оборудование для системы устанавливается в отдельный бокс, примыкающий к камере. В большие короба, объединенные в блок, размещают: приточный и вытяжной вентиляторы; сменные кассеты с фильтрами для очистки воздуха; теплообменник с нагревательными устройствами; автоматика — заслонка для смены цикла окраски или сушки. От приточного вентилятора выводят канал к потолку камеры для подачи воздуха. Приток идет сверху вниз.

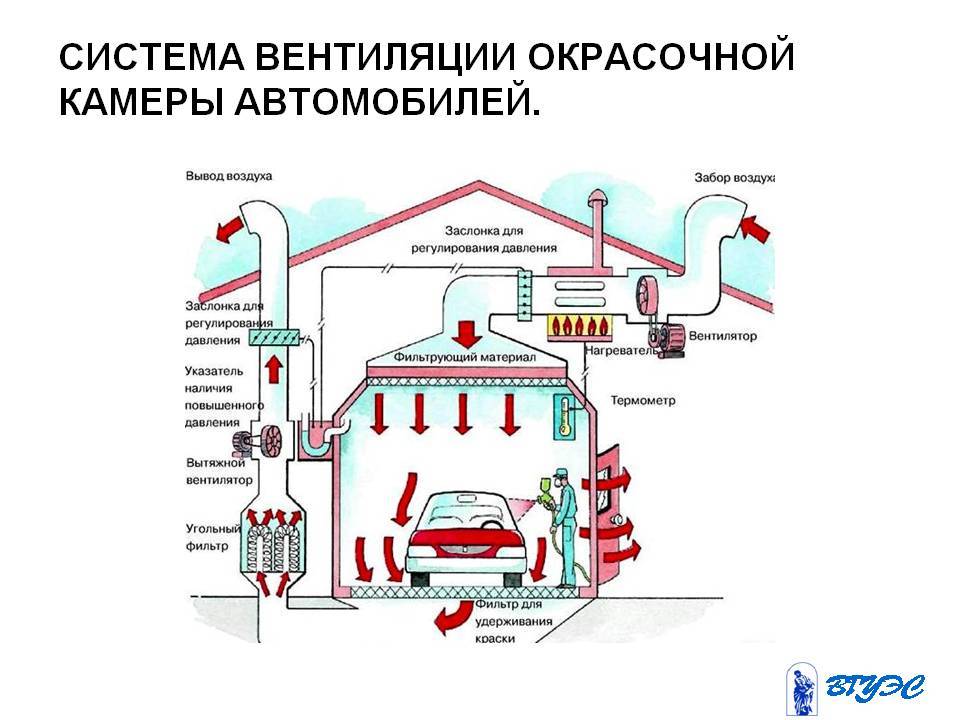

Схема воздухообмена в покрасочной камере

Низ окрасочного отсека – одна из важных частей вентиляции. Чтобы выкачать отработанный объем воздуха в этом месте устраивают траншеи или весь пол, накрытый металлическими решетками. В них размещают фильтры и каналы к вытяжному вентилятору.

С помощью вытяжного вентилятора удаляется большое количество воздуха, содержащего мельчайшие частички краски и ядовитые пары. В профессиональных мастерских и промышленных объектах перед удалением в атмосферу, загрязненный красками и растворителями воздух проходит через специальные фильтры. Для этого используют механические фильтры или устройства для очистки с помощью угольных элементов. Решетки-фильтры, расположенные в полу, так же впитывают падающие капли красок и лаков.

Решетки-фильтры

Самостоятельно их изготавливают из синтетической ткани или поролона. Но только выкачивать отработанный воздух из цеха недостаточно, нужно одновременно компенсировать объем поступлением свежего воздуха. Для этого необходим приточный вентилятор, для которого так же необходим механический фильтр, защищающий всю систему от попадания всевозможного мусора и пыли. Для равномерного воздухообмена, потребуется изготовить систему каналов достаточного сечения. Для покрасочных камер используются короба из оцинкованной или нержавеющей стали.

Основные затраты пойдут на приобретение вентиляторов необходимой мощности. Самостоятельно можно переделать мощные бытовые вентиляторы, вытяжные системы, воздушные насосы, но оборудуя покрасочный блок, нужно предотвратить возможность появления открытого огня. Не помешает установить противопожарные датчики.

После окрашивания камеру тщательно продувают, а затем увеличивают подогрев приточного воздуха в соответствии с технологией красящего состава и частично перекрывают вытяжку, создавая режим рециркуляции, когда большая часть воздуха остается внутри системы. Промышленные вентиляторы предусматривают использование термостатов, таймеров, устройств регулирующих обороты устройства.

В промышленных вентиляционных системах используется подогрев приточного потока. Если воздухообмен может достичь 1000 м³/час, то становится важна температура в помещении. Иногда используют рекуператоры, но при низкой температуре и высокой мощности они работают неэффективно.

Поэтому поток воздуха, нагнетаемого вентилятором, поступает в теплообменник, где он нагревается от 30 до 85 градусов по С и выше. За нагрев отвечает горелка.

Подогрев воздуха на дизельной горелке

Существует несколько вариантов горелок: электрические, газовые и самые распространенные — дизельные.
