Как составить проект электропроводки в квартире

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Процедура согласования

Порядок согласования проекта электроснабжения включает сбор необходимых документов с подписями и печатями нужных инстанций.

Организации, в которых согласовывается электропроект

Где согласовывать проект электроснабжения:

1. Ростехнадзор. Выдача допусков на подключение электроустановок к городским сетям, а также разрешает введение их в эксплуатацию;
2.  Энергосбыт. Осуществляет проверку корректности подключения приборов учета и их работу, дает разрешение на эксплуатацию счетчиков, создает лицевой счет для оплаты электроэнергии;
3. Горсвет. Осуществляет согласование проекта отдельно для наружного освещения объектов, подключаемых к осветительным магистралям;
4. Территориальные организации по управлению сетями. Осуществляют оформление актов по подключению к общим сетям и разграничивают ответственность потребителей.

Важно! Прохождение процедуры согласования через государственные службы занимает достаточно много времени.

При этом согласование сопровождается уплатой отдельных государственных пошлин и за услуги согласования, и контроля.

Однако есть способ избежать долгие походы по инстанциям. Можно обратиться в частную компанию, которая обладает государственной лицензией на согласование проекта.

Необходимые документы

Помимо документов необходимо предоставить комплекс планов и схем электроснабжения:

• При строительстве нового здания необходимо предоставить полноценный проект всего объекта;
• При изменениях в конструкции постройки нужно предоставить отчет и схему изменения отдельных параметров объекта. Если уже имеется новый план электроснабжения с указанием потребителей, то она также должна быть предоставлена;
• План перепланировка подключения и сети без существенного изменения мощностей электроустановок;
• При капремонте помещения старое оборудование может заменяться на новое. Если это сильно влияет на мощность и требует смены схемы подключения, то также требуется согласование проекта.

Также в зависимости от условий согласования проекта, могут потребоваться следующие документы:

• Согласие на подключение, которое получают от органов компании управления сетями;
• Документ, определяющий границы ответственности за снабжение объекта;
• Однолинейная схема от границ подключения до конечных точек;
• Таблица распределения мощностей;
• Пояснительная записка с описанием принципиальной схемы электроснабжения;
• Технические условия, которые выдает сетевая компания;
• Экологические разрешения в случае использования дизельного оборудования, которые выдаются в Ростехнадзоре.

Справка! Труднее всего получить согласование проектов внешнего электроснабжения.

Разработка данного проекта может потребовать дополнительно десятки всевозможных согласований. Согласование придется получить в таких службах как: Водоканал, Ростелеком, Метрополитен, местная служба благоустройства территории, коммунальными предприятиями, ГИББД. Согласование проектов внутреннего электроснабжения проходит проще.

Типовые часто задаваемые вопросы от читателей

Какой автоматический выключатель нужно поставить в квартире, если в ЭРЩ стоит на 25 А?

Если в подъезде (в ЭРЩ) уже установлен автоматический выключатель на 25А, то больше этого номинального тока устанавливать в квартире не имеет смысла. Более целесообразно устанавливать автоматические выключатели на меньший номинальный ток — на 16 или 20А.

Если вы подключаете у себя в квартире большое количество мощных электроприборов, которые могут одновременно включаться в электрическую цепь, и их нагрузка значительно превышает или приближается к номинальному току в 16 — 20 А, можете применить те же 25А, но с большей чувствительностью, чем установлен в подъезде. К примеру, если в подъезде стоит С25, в квартире вы можете поставить В25.

Для чего нужен проект электроснабжения частного дома

Для использования электроэнергии, в вашем доме или коттедже, вам необходим комплект соответствующих документов, разрешение. Кроме того, нужно получить абонентскую книжку для учета, оплаты счетов за электричество. Без проекта документы не выдадут, для этого и нужен проект электроснабжения.

Как получить разрешение на пользование электричеством?

Для получения разрешения, необходимо подать заявку в организацию, которая контролирует электрическую сеть планируемого присоединения. Там вам выдадут технические условия с точкой присоединения, уровнем напряжения, согласованную нагрузку объекта, требования к устройству защиты, автоматике, изоляции, защите от перенапряжения и т. п. По всем этим условиям, выполняется проект электроснабжения коттеджа, частного дома или подобного рода помещений.

Где заказать проект электроснабжения коттеджа, частного дома?

Обычно, проект заказывают в специальной организации, имеющей лицензию проектной фирмы. После получения на руки, его необходимо согласовать с электроснабжающей организацией, которая выдала условия, также с местным Госэнергонадзором. После проверки, специалист Госэнергонадзора, выдаст необходимую справку на включение.

Что должно быть в проекте?

В проекте электроснабжения должны содержаться все решения, касающиеся предохранителей, автоматических выключателей, проводов, кабелей для электропроводки. Кроме этого, указывается способ прокладки проводки, схема внутренней электропроводки, наружных сетей (если у вас коттедж или частный дом).

На общий план участка должны быть нанесены все ответвления от внутренних линий. Внутренняя электропроводка должна находиться на плане строения. Кроме этого на плане должны быть указаны местонахождения электрических щитов, ответвительных коробок, выключателей, светильников и всех остальных стационарных электроприборов. Также требуемые пояснения и схемы электрических щитков.

В каких случаях не нужен проект электроснабжения?

Если в вашей квартире, частном доме или коттедже объем работ по электрификации не большой (освещение, бытовые приборы), можно провести электричество без проекта. Вам потребуется только сделать схему, с маркой провода и технологией прокладывания. Также следует внести номинальные токи предохранителей. Не потребуется изготовление электрических схем соединений с внутренними приборами, счетчиками электроэнергии и т. п.

Анекдот от проекта:

Для достижения гармонии в жизни следует поменять местами всего две вещи: в 7 часов утра должно хотеться есть, в час ночи — спать )))

Читайте так же:

• Инструкция по охране труда для электрика
• Средства защиты в электроустановках
• Расчет сечения кабеля по мощности
• Где получить допуск по электробезопасности

На сегодня все, теперь вы знаете, что такое проект электроснабжения частного дома, коттеджа, где его заказать, что должно быть в нем и когда он не нужен. Продолжение — что нужно знать, чтобы составить проект электрики.

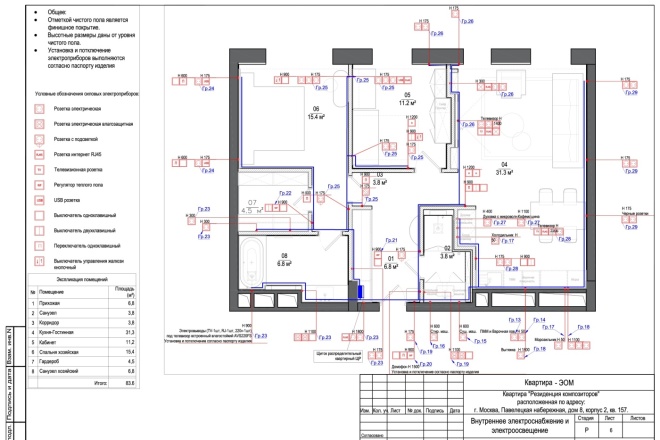

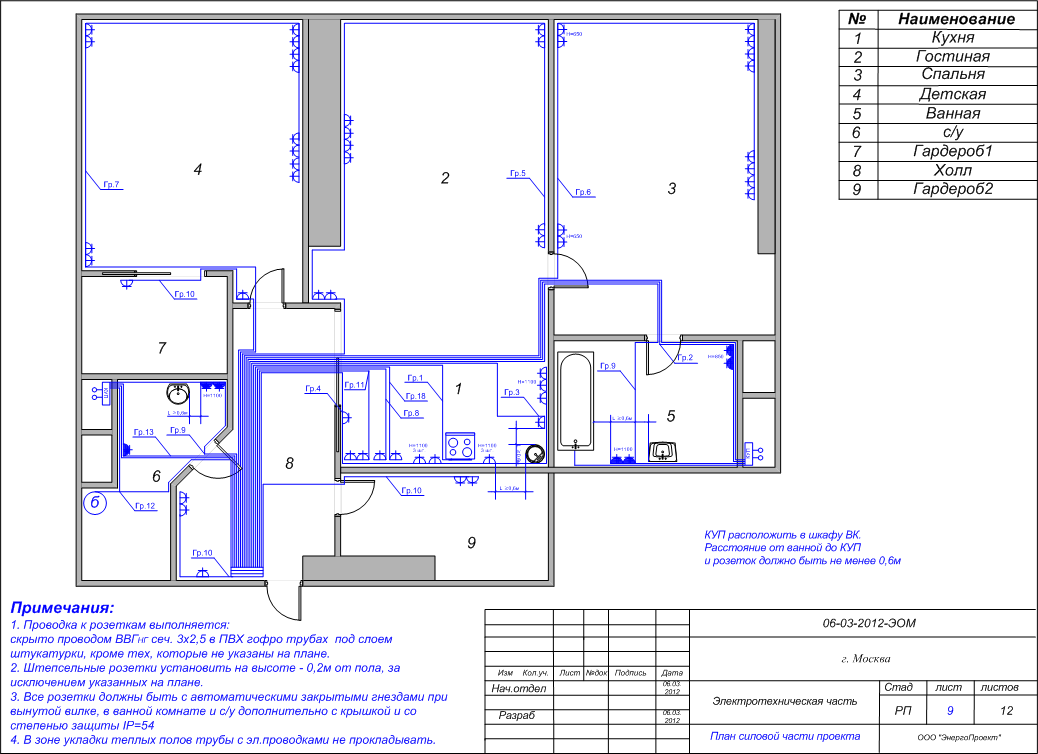

Пример плана электропроводки в квартире

Вне зависимости от способа составления плана разводки, общие принципы построения остаются неизменными. На плане необходимо показать расположение основных элементов, при этом сделать это нужно максимально точно.

Розетки

При расположении розеток необходимо соблюдать следующие правила и рекомендации:

• расстояние от оконных проемов и дверных косяков — 20 см;
• расстояние от тепловых труб, радиаторов отопления и газопровода — 40 см;
• расстояние от пола — не менее 30 см.

В соответствии со своим дизайн проектом розетки размещаются как можно ближе к бытовым приборам, чтобы минимизировать количество видимых проводов. Так же чтобы не ошибиться в количестве устанавливаемых розеток воспользуйтесь правилом – 1 розетка на 6 кв.м.

Осветительные приборы

Стандартное расположение основного источника света – центральная часть комнаты. Как правило зачастую здесь располагается большая люстра. Дополнительные источники света, такие как бра, торшеры, точечные светильники, располагают в выделенных зонах. Например, у отдельно стоящих кресел или журнального столика. Вариантов расположения и источников света огромное множество. Главное при расположении не забыть протянуть провод.

Выключатели

Если источник света не имеет встроенного выключателя, необходимо предусмотреть его монтаж. При расположении выключателя необходимо ориентироваться на рост проживающих. Встаньте у стены, опустите руки вниз и оцените, на каком расстоянии удобнее пользоваться выключателем. Как правило, выключатели располагают справой стороны, на расстоянии 90 см от пола. Так же не необходимо учесть заливку пола и напольное покрытие.

Пути прокладки кабелей

Кабель необходимо прокладывать вертикально. Ломанные линии, зигзаги и прочие отклонения недопускаются. При укладке внутри стен, не забывайте отступить от перекрытий или проемов 20 см.

Распределительные коробки

Они предназначены для создания точки соединения кабелей в помещении и являются одним из важнейших элементов, поэтому требуют обязательного отображения на плане. На одну комнату помещения обычно монтируют 1-2 коробки.

Распределительный щиток

Щиток располагается на лестничной площадке или в коридоре квартиры. Распределительный щиток это основной элемент электрической сети квартиры. В нем располагаются такие важные элементы как автоматы, УЗО, шинки и электрический счётчик.

Осуществляем разметку плана

Данную процедуру можно разбить на несколько основных этапов:

• на стенах отображаются основные электромонтажные элементы – розетки, выключатели и выводы для бытовой техники;
• отображаются линии под кабельные каналы, штробы на стенах;
• в зависимости от расположения кабелей и точек их соединений, на плане отображаются распределительные коробки;
• на плане указывается место установки распределительного щитка;
• указывается прохождения кабеля от щитка до распределительных коробок (кабельные трассы).

При составлении плана можно оценить объем выполняемой работы, удобство расположения электроустановочных элементов и выявить ошибки, такие как пересечение кабельных трасс, ошибочное расположение розеток или выключателей и много другое. Именно на начальном этапе планирования, основную массу недоработок можно устранить. Это позволит в дальнейшем сэкономить не только время и финансы, но и так же обезопасить себя от более серьезных неприятностей, таких как возникновения пожара в случае перегрева кабеля при большой нагрузке.

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Пример порядка работ при прокладывании проводов

1. Выбирают кабеля и рассчитывают сечение. Чтобы точно рассчитать сечение кабеля, суммарную мощность потребителей в контуре делят на напряжение в сети жилья. Обычно контуры определяют таким образом, чтобы нагрузка по каждому из них не была больше 25 А.
2. Штробят стены, если этот этап необходим для прокладки электричества. Канавки делают при помощи перфоратора или болгарки. Их глубина должна быть не меньше 20 мм. Ширину определяют с учетом количества и характеристик кабелей, которые будут укладываться в штробу.
3. Укладываеют кабель. Работы начинают от места, где находятся точки подключения. Из точек кабели ведут к распределительному щитку. После этого магистраль заводится и аналогичные работы проводятся со следующим контуром. Если есть необходимость, на конечный участок вешается бирка, чтобы можно было лучше ориентироваться. После того, как кабеля будут проложены, их закрывают или шпаклюют.
4. Устанавливают подрозетники и распаечные коробки.
5. Проводку подводят к подрозетникам и коробкам, а концы с запасом выгоняют. В коробках делают разветвления.
6. Соединяют провода в распаечных коробках. Перед тем, как соединять провода, их прозванивают. Это необходимо для определения правильности выполненного монтажа.
7. Устанавливают и собирают электрощит.
8. Когда кабели проложены, организуют распределительный щит. Для его организации лучше выбирать монтажные ящики с запасом мест. В таком случае систему можно будет модернизировать или починить.
9. Монтируют выключатели и розетки. Это заключительный этап, после которого проверяют качество всех работ. Для проверки включают контур проводки, проверяют напряжение и то, правильно ли распределены фазы.

Проект электроснабжения должен быть!

   Если говорить серьезно, то отсутствие проекта событие как минимум странное, так как его наличие — признак профессионализма и ответственности застройщиков. По-хорошему, проектирование выполняется всегда – как при строительстве новых объектов, так и при реконструкции и модернизации уже построенных. В состав проекта входят комплекты различных рабочих чертежей, из которых нас должен интересовать комплект электротехнических чертежей.

   Выражаясь простым языком, проект электроснабжения является электрическим паспортом на квартиру (дом). По сути, это техническая документация, содержащая полные сведения о размещении электропроводки, электроприборов и освещения в квартире. В проекте приводятся расчетные нагрузки, электрическая схема квартирного щита, а также информация об использованных при монтаже материалах (спецификация)

Особенно важно знать, как проложены под штукатуркой (в трубах) провода и кабели

   Когда строится частный дом (коттедж), то наличие проекта обязательное условие. Причем, проектирование электроснабжения частного дома очень серьезное мероприятие – необходимо представить различные документы как для осуществления подключения дома к питающей сети, так и для производства внутренних электромонтажных работ. Здесь же решаются важные вопросы по монтажу системы заземления и молниезащиты, а также организации резервного питания. Наличие контура заземления — также обязательное условие, без этого вас не подключат к электроснабжению.

   Это в теории, на практике же дома частенько подключают к сети и без контура, мир ведь не без добрых людей!

Зачем нужна схема квартирной электропроводки

Установка современной системы электроснабжения в квартире – задача, требующая кропотливости и въедливости в ходе вычислений.

При отсутствии желания периодического демонтажа кабеля рекомендуется, еще на стадии отделки, предусмотреть места размещения розеток, распределительных коробок, устройств защитного отключения (УЗО), автоматов, счетчика и осветительных изделий.

При отсутствии знаний и опыта, целесообразно обратиться за составлением подобного документа к профессиональному электрику, который с учетом требований и пожеланий собственника, составит принципиальную схему разводки.

В ходе рисования чертежа кабеля разделяются на несколько групп для более точного решения задачи по вычислению пределов нагрузки и расчету системы управления и защиты.

Перед изготовлением проекта необходимо разобраться в составных частях любой электрической проводки:

• Автоматы. От качества таких приборов и выполнения работ по их установке во многом зависит нормальное функционирование домашней бытовой техники и безопасность проживающих людей.
• Кабеля. Токопроводящие жилы должны быть подобраны с оптимальным сечением, плотным изоляционным слоем и требуемым номиналом.
• Переключатели и розетки должны быть выполнены из качественной пластмассы с прочными контактами.
• Счетчик электроэнергии рекомендован к установке сразу после вводного автоматического устройства.

Посмотрим интересное видео о схеме квартирной электропроводки. а также о правилах ее монтажа:

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

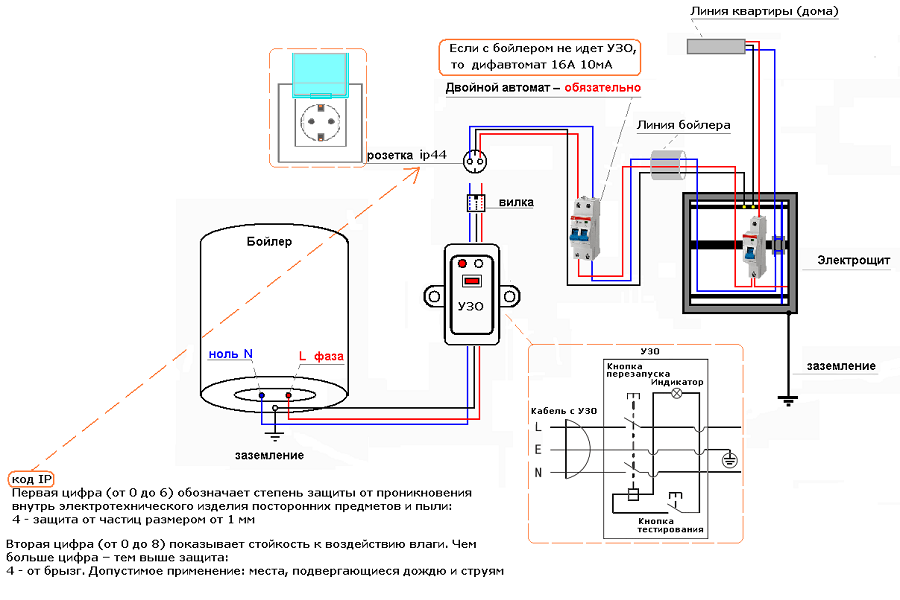

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Расчеты и схема

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Это интересно: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ — выкладываем по полочкам

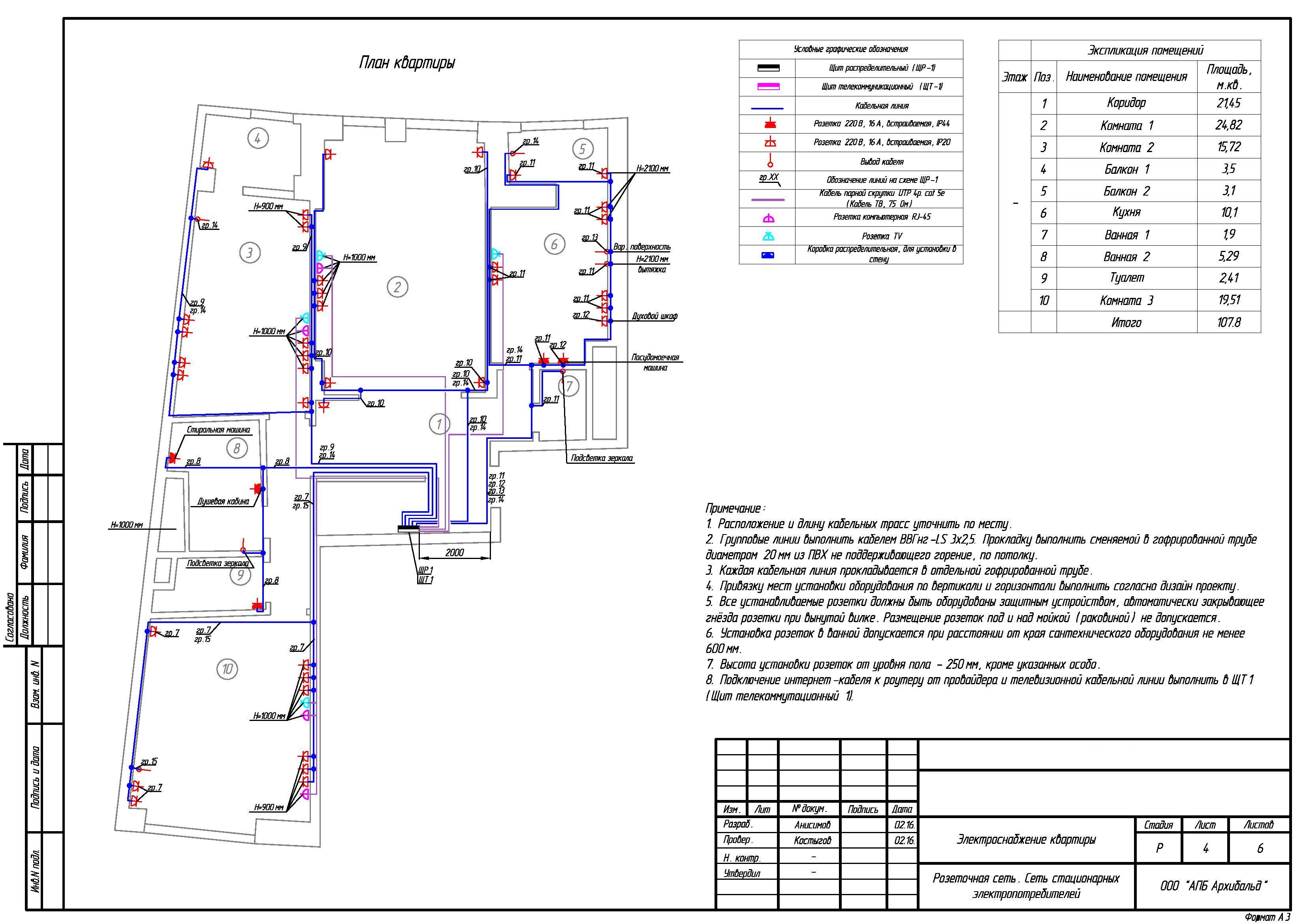

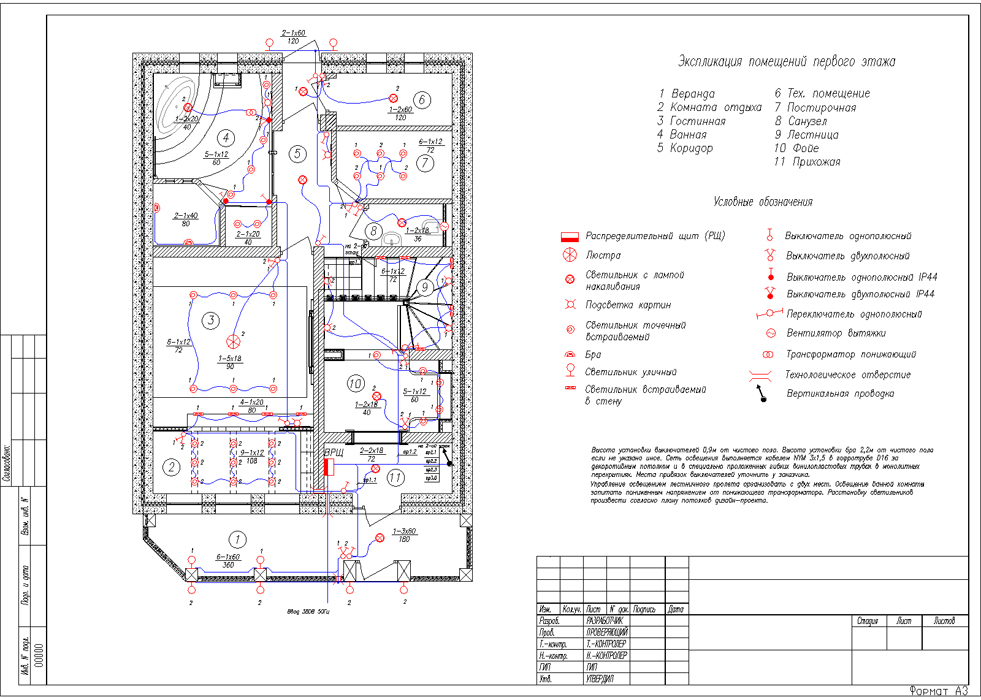

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Цены на проект электроснабжения частного дома, коттеджа

Московская область
До 140 м2	140—250 м2	250—450 м2
Электропроект загородного дома	10 000,00 руб.	73 руб./м2	70 руб./м2
3-9 рабочих дней
Акт скрытых работ	1 400,00 руб.	2 000,00 руб.	3 000,00 руб.
3 рабочих дня
Электроизмерительная лаборатория (с техническим отчетом)	6 900,00 руб.	10 000,00 руб.	12 500,00 руб.
3 рабочих дня
Итого:	18 300,00 руб.	22 500,00 руб.	33 000,00 руб.
Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2.
Обследование объекта оплачивается отдельно
Акт допуска (до 15 кВт)	Временно не выдается!!!
Акт допуска (свыше 15 кВт)	Звоните нам!
Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре

Выбор провода

Если разводка электрики в квартире делается самостоятельно – следует уделить особое внимание подбору марки и сечения проводов. В проектах домашней электропроводки однокомнатной квартиры обычно закладываются провода следующего сечения:

В проектах домашней электропроводки однокомнатной квартиры обычно закладываются провода следующего сечения:

• Для линий освещения – 1,5 кв. мм,
• Для розеточных линий – 2,5 кв.мм,
• Для линий с повышенной нагрузочной способностью (электрообогреватели, стиральные машины, электроплиты) и магистральных используют провод с сечением жил не менее 4 кв. мм.
