Особенности монтажа молниезащиты и заземления для частного дома

Этап 5: Внутренняя молниезащита

Внутренняя молниезащита является важным компонентом системы заземления и молниезащиты для частного дома, дачи или коттеджа. Этот этап включает в себя установку защитного устройства и соединение его с внешней молниеприемной системой.

1. Установка защитного устройства

Первым шагом необходимо сделать установку защитного устройства. Защитное устройство обычно представляет собой специальный молниеотвод, который устанавливается на самой высокой точке дома. Это может быть металлическая мачта или проводник, который проложен по вертикали от крыши до земли.

Внутри дома защитное устройство соединяется с внешней молниеприемной системой через специальные провода и разъемы. Это позволяет эффективно отводить электрический ток от молнии и предотвращать его попадание в дом.

2. Соединение с внешней молниеприемной системой

Для соединения защитного устройства с внешней молниеприемной системой необходимо использовать специальные провода и разъемы. Это позволяет обеспечить надежное заземление и эффективное отведение электрического тока от молнии.

Соединение проводится с помощью металлических зажимов или штырей, которые крепятся к защитному устройству и внешней молниеприемной системе

Важно убедиться, что соединение надежно и не имеет повреждений

3. Проверка системы

После установки внутренней молниезащиты необходимо провести проверку всей системы заземления и молниезащиты. Это поможет убедиться в правильной работе системы и ее готовности к защите дома от молнии.

Для проверки системы можно воспользоваться специальными устройствами или обратиться к специалистам службы молниезащиты. Они проведут проверку целостности проводов, соединений и заземлителей, а также убедятся в правильной работе всей системы.

4. Необходимое оборудование

Для установки внутренней молниезащиты необходимо иметь следующее оборудование:

• Защитное устройство (молниеотвод)
• Специальные провода и разъемы для соединения с внешней молниеприемной системой
• Металлические зажимы или штыри для соединения проводов
• Устройства для проверки системы заземления и молниезащиты

Оборудование можно приобрести в специализированных магазинах или обратиться к специалистам службы молниезащиты для его приобретения и установки.

5

Важность внутренней молниезащиты. Внутренняя молниезащита играет важную роль в системе заземления и молниезащиты для частного дома

Она обеспечивает дополнительную защиту от электрического разряда молнии внутри дома

Внутренняя молниезащита играет важную роль в системе заземления и молниезащиты для частного дома. Она обеспечивает дополнительную защиту от электрического разряда молнии внутри дома.

Без правильно установленной и работающей внутренней молниезащиты, дом может быть подвержен различным опасностям, таким как пожар, повреждение электрооборудования и травмы людей.

Правильная установка и подключение внутренней молниезащиты является неотъемлемой частью системы заземления и молниезащиты для частного дома. Это позволяет обеспечить надежную защиту от молнии и обеспечить безопасность жильцов и имущества.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

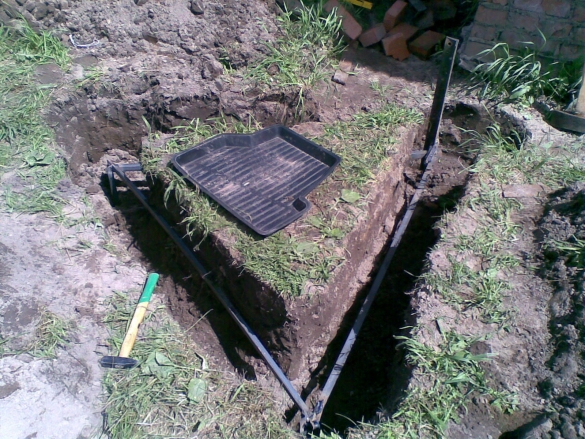

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Заземление дома своими руками

Самое главное в молниезащите деревянного дома – это качественное и правильное заземление. Многие считают, что для устройства заземления дома своими руками вполне хватит воткнуть прут из арматуры в землю, прикрутить к нему проволоку и пустить ее к молниприемнику. Это не просто далеко от истины – это абсолютно неправильно. Устройство такого заземления, да и всего остального, не только не поможет, но и с большой долей вероятности только навредит при ударе молнии, причем довольно существенно.

Для того, чтобы выполнить по настоящему качественно и действенное заземление дома своими руками необходимо руководствоваться следующими советами:

Само собой лучше всего использовать качественные материалы – подойдут медь, латунь, аллюминий и другие нержавеющие материалы. Но по причине их дороговизны можно вполне использовать и обычную сталь. Согласно правил по работе с электроустановками и токоведущими частями такие заземлители необходимо обследовать на предмет повреждений и ржавчины не реже одного раза в год, а при уменьшении их в диаметре на 50% и более (в результате коррозии и разрушения металла) их следует незамедлительно менять на новые.

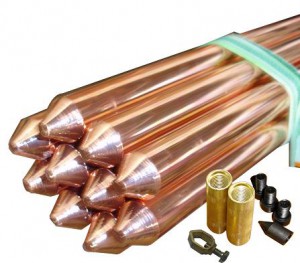

Стержни для заземления

Во-вторых, необходимо использовать не один металлический стержень, погружаемый в землю, а сразу несколько, причем чем больше, тем лучше. На самом деле количество таких стержней и их длина – величины расчетные. Но для простоты и с запасом, для стандартного одно- или двухэтажного дома вполне хватит использовать три, четыре стержня.

Их длина должна быть такой, чтобы пройти глубину сезонного промерзания грунта с запасом в 20-30 сантиметров.

Между собой стержни должны быть соединены электропроводящим материалом, желательно медной или аллюминиевой проволокой или луженой пластиной железа. По сути конструкция становится очень похожей на букву «Ш» или даже расческу, закопанную в землю. Соединения стержней между собой, с применением проволоки, методом ее скрутки вручную или при помощи плоскогубцев крайне недопустимы. Ни в простом бытовом заземлении, ни в устройстве молниезащиты  дома особенно.

Все соединения должны держаться на сварке, с использованием обжимных гильз или на жесткой скрутке (так называемая холодная сварка). Холодная сварка представляет собой специальные зажимные колодки и клеммы, обжимные гильзы, прижимающие две детали между собой абсолютно крепко, с максимальной площадь соприкосновения между ними.

Обжимная гильза и зажимная клемма

Такие соединения очень надежны, они не имеют подвижек, люфтов и не разболтаются со времеенем. Выглядеть все в сборе может примерно так

Монтаж заземлителя

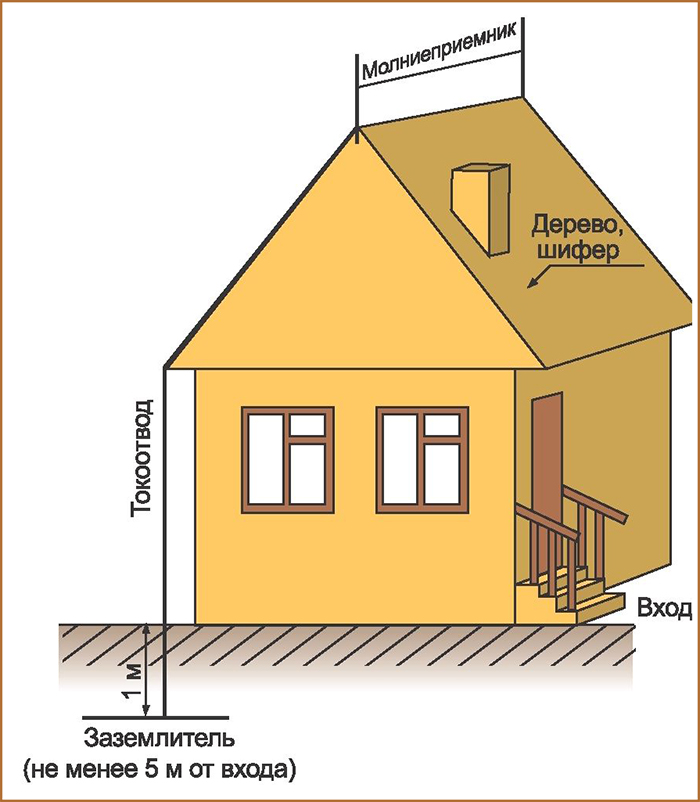

Заземлитель и токоотвод должны обязательно находится в недоступном для детей и домашних животных месте, и самым безопасным будет  устроить вокруг них отдельную ограду.

В качестве заземлителя так же можно использовать любой крупный металлический предмет, причем чем большую площадь соприкосновения с землей он имеет, тем лучше. То есть на первых порах для устройства заземления дома своими руками вполне может подойти и арматурная сетка, и спинка от старой металлической кровати и просто металлическая бочка или старая чугунная ванна.

Характерной особенностью электричества является то, что оно «любит» влажность. Ведь вода – отличнейший проводник. Поэтому заземлитель лучше всего устраивать там, где земля максимально долго и часто находится в хоть сколько-то увлажненном состоянии. Это вполне можно обеспечить, например, направив сток дождевой воды с крыши в это место, или просто изредка выливая туда одно-два ведра воды.

Если в доме присутствует центральное отопление, водопровод  или подведены внешние подземные электрические сети, то, как правило, заземление уже присутствует, и такие дома не нуждаются в устройстве дополнительных молниеотводов.

Виды молниезащиты

Молниезащита дома делится на две категории: внутренняя и внешняя. Цель первой – это защитить от молнии, грозовой разряд которой попал не в сам дом. К примеру, он может попасть в линию электропередач, которая соединяется с внутренней электрической разводкой дома. В этом случае во внутренней электропроводке возникают высокие перенапряжения. Следствие – выход из строя большей части бытовой техники. Во всяком случае, той, которая в это время была включена в розетки. Могут прогореть провода, произойдет замыкание, наихудший вариант – пожар, если проводка была проведена по деревянным перекрытиям или дом был деревянным.

Решить данную проблему можно, установив в электрическую сеть специальные приборы, которые защитят ее от импульсных перенапряжений. К примеру, ограничители перенапряжения, всякого рода разрядники, УЗИП (устройство защиты от импульсного перенапряжения). Все приборы устанавливаются в распределительный щит дома.

Устройство защиты от импульсных перенапряжений: как правильно выбрать и установить модуль

Представьте картинку, когда накопленная энергия статического электричества между движущимися на больших расстояниях облаками разряжается молниеносным ударом по зданию или питающей его ЛЭП.

Усредненная форма импульса тока приведена ниже. Она вначале круто возрастает примерно за 10 микросекунд, а затем, достигнув своего апогея, начинает плавно снижаться. Причем спад до середины максимального значения тока происходит через 350 мкс и продолжается дальше до нуля.

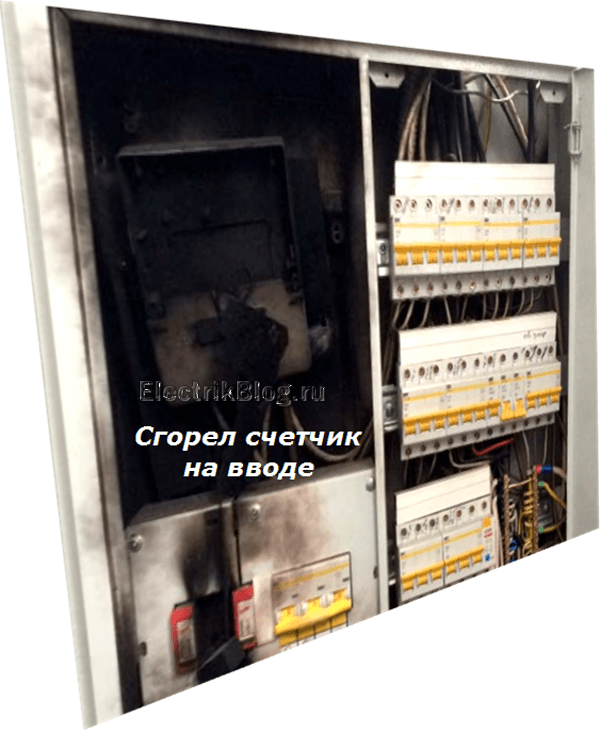

Этот импульс грозового разряда создает перенапряжение в сети, которое примерно повторяет форму тока, но может отличаться за счет работы ограничителей перенапряжения, установленных на воздушной ЛЭП.

Форма такого импульса, обработанного разрядниками, показана чуть правее, а обычная синусоида частотой 50 герц для сравнения ниже.

Ограничители перенапряжения ЛЭП работают за счет пробивания калиброванного воздушного зазора повышенным импульсом разряда. В обычном состоянии его сопротивление исключает протекание токов от напряжения нормальной величины.

У высоковольтных линий электропередач ограничители имеют довольно внушительные размеры.

На воздушных ЛЭП 0,4 кВ их габариты значительно меньше. Они располагаются на опоре рядом с изоляторами.

Ограничители перенапряжения ВЛ способны погасить очень высокое напряжение разряда молнии только до 6 киловольт. Такой импульс имеет измененную форму нарастания и спада напряжения с характеристикой 8/20 мкс. Он поступает на вводные устройства вашего дома.

Защита перенапряжения ЛЭП его сильно урезала и преобразовала. Но этого явно недостаточно для обеспечения безопасности оборудования и жильцов.

Бытовая проводка 220/380 вольт выпускается с изоляцией, способной противостоять импульсам 1,5÷2,5 кВ. Все, что больше, ее пробивает. Поэтому требуется использовать дополнительное устройство защиты от импульсных перенапряжений для частного дома.

Ассортимент таких конструкций обширен. Их необходимо уметь правильно выбирать и монтировать.

УЗИП для сети 0,4 кВ выпускаются на 2 режима возможной аварии для гашения:

1. тока разряда с формой 10/350мкс, который не претерпел изменений от ОПН воздушной ЛЭП;
2. импульса перенапряжения с характеристикой 8/20мкс.

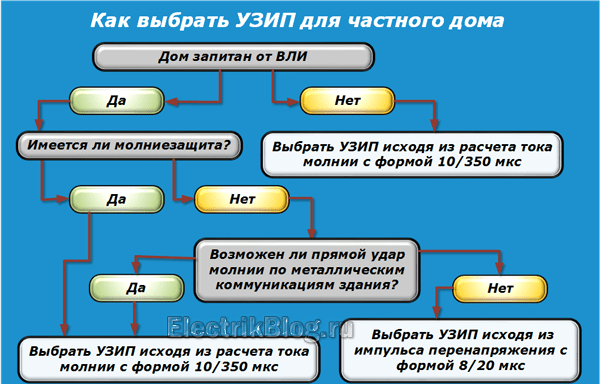

По этим факторам удобно при выборе УЗИП пользоваться алгоритмом, который я показал картинкой ниже.

Однако следует представлять, что практически нет устройств, способных разово погасить импульс 6 киловольт до безопасной для бытовой проводки величины в 1,5 кВ.

Этот процесс происходит в три этапа. Под каждый из них используется свой класс УЗИП, хотя есть небольшие исключения из этого правила.

Модули класса 1 способны снизить импульс перенапряжения с 6 до 4 кВ, который проникает:

• после ограничителей ЛЭП;
• или наводится от тока разряда молнии, стекающего по молниеотводу;
• либо ее удара в близко расположенные строения, деревья, почву.

УЗИП класса 1 устанавливают во вводном щиту здания внутри отдельной герметичной пожаробезопасной ячейки. Пренебрегать этим правилом опасно.

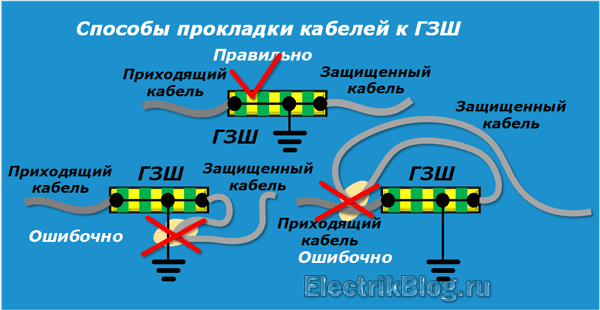

При монтаже следует правильно прокладывать защищаемые кабели. Они не должны пересекаться с отводом аварийных токов на контур земли и приходящими, не подвергнутыми защите магистралями.

От сверхтоков модули спасают силовыми предохранителями с плавкими вставками.

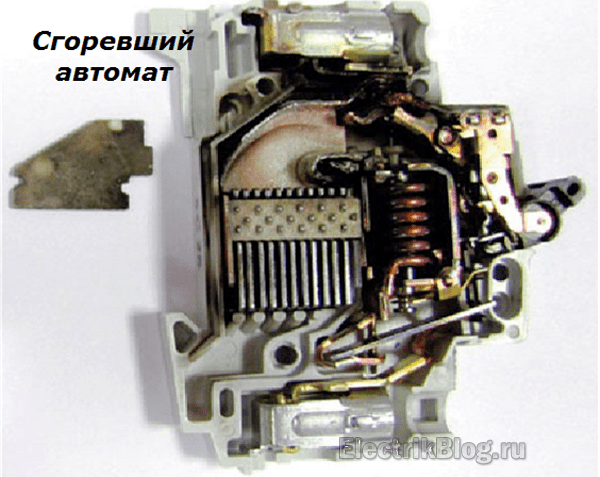

Автоматические выключатели для этих целей не приспособлены. Их контакты не выдерживают создаваемые импульсные перегрузки. Они привариваются, а повреждение продолжает развиваться.

Следующий класс УЗИП №2 снижает импульс перенапряжения с четырех до 2,5 кВ. Его ставят в следующем по иерархии распределительном щите, например, квартирном. Он дополняет работу предшествующего модуля, но может использоваться и автономно.

Класс №3 устройства защиты от импульсных перенапряжений может выполняться модулями, устанавливаемыми на DIN-рейку или комплектами, встраиваемыми в бытовые приборы, удлинители, сетевые фильтры.

УЗИП класса 3 способен обеспечивать безопасность только после срабатывания защиты класса №2. Он ставится последовательно за ней потому, что от 4-х киловольт сгорает.

Производители побеспокоились о сложности выбора правильной конструкции УЗИП и предлагают комплексное решение этого вопроса общим модулем, называемым 1+2+3.

Он ставится в отдельном боксе. Однако, цена такой разработки не всем по карману.

Как сделать контур заземления

Это совсем несложно. Ведь для заземления что нужно: организовать так называемый контур из нескольких металлических штырей, вбитых в землю и соединенных меж собой прутом или полосой на сварке. Штыри эти располагаются по периметру дома, таким образом создается как бы защитная зона, в которой выровнен электрический потенциал. Четыре штыря по углам — хорошо. Шесть таких точек — еще лучше. Можно и больше, срок службы увеличится.

Длина штырей — не менее 3-х метров. Диаметр стального штыря — 16 мм или более. Никакой краски на нем не должно быть. Если штырь оцинкованный или медный — допускается 12 мм.

Если грунт податливый, вобьешь их кувалдой в считанные минуты. Не забудь только заострить конец. Концы штырей соедини меж собой по всему периметру стальной полосой сечением не менее 100 кв. мм на сварку. Останется только покрыть полосу горячим битумом, чтоб меньше ржавело. Можно все это заглубить в землю, это допускается.

Сама по себе эта конструкция панацеей не является, ничего не даст, если к ней не подключать ничего. Шинка должна быть в дом введена и на ней в удобном месте должны быть болты приварены, с их помощью и подключаются провода заземления от того же Васиного котла и третий провод евророзеток.

Остается только одно: проверить параметры этого устройства, насколько они отвечают нормативам. Здесь придется обратиться к электрикам, у которых имеются соответствующие приборы для замера сопротивлений, соответствующие методики. Вообще, замеры необходимо проводить периодически, хотя бы 1 раз в 10 лет, потому как штыри в земле со временем ржавеют, электрическое сопротивление увеличивается. Исправить это тоже несложно: вбить рядом еще по штырю и приварить к ним шинку.

Вот и все, и пусть ни одна микроволновка никогда не щиплет твоих домочадцев, ни одна труба или батарея не бьет, молнии держатся подальше от громоотвода. Да, кстати: никогда не используй в качестве заземления трубопроводы центрального отопления или, упаси господь, газовые и канализационные трубы, проложенные в земле. Правилами допускается применять проложенные в земле трубы сети централизованного водоснабжения, но лично я и этого делать не стал бы.

Все это имеет соединения, все это изолируется в земле, утепляется, и никто не производит никаких замеров по электрическому сопротивлению. Если Петя, твой сосед, утверждает, что у него и через эти трубы все работает нормально — это его проблемы, поскольку это еще не значит, что он защищен.

В этой статье читайте про системы заземления для загородного дома: разновидности, отличия и особенности конструкции.

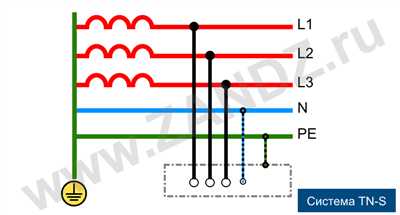

Заземление частного дома. Для чего нужно заземление?

Заземление частного дома или квартиры. Многие задаются вопросом делать им заземление частного дома или можно обойтись и без него? Ответ однозначный – заземление частного дома необходимо, к тому же по ПУЭ при строительстве новых и капитальных ремонтов старых домов, заземление частного дома обязательно. Монтаж заземления частного дома, является важным этапом при монтаже системы электроснабжения вашего частного дома, коттеджа или квартиры. Грамотно спроектированное заземление частного дома – электробезопасность вашего дома, электроприборов, а главное здоровья и жизни.

Для начала обратимся к электротехнической литературе, в частности к Правилам Устройства Электроустановок, согласно п. 1.7.28:

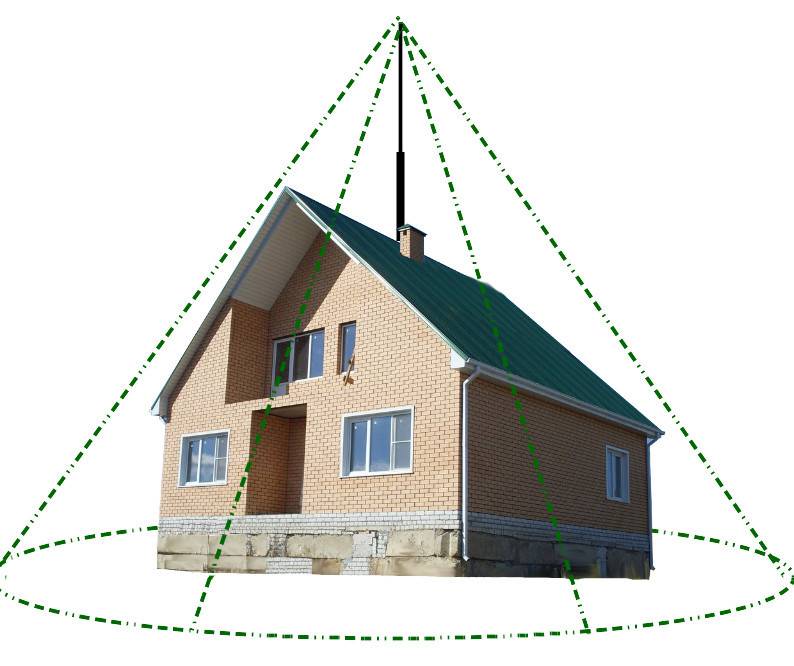

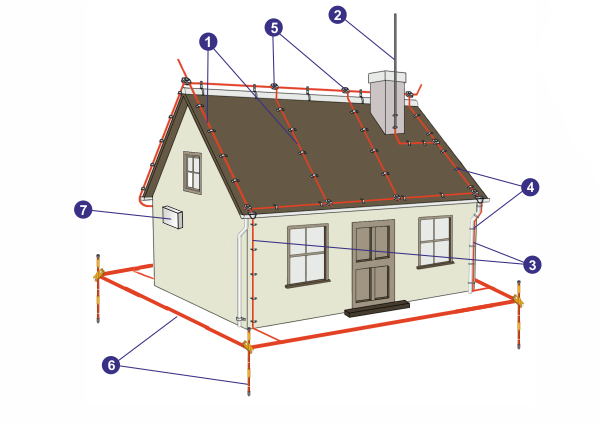

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки.

   Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.

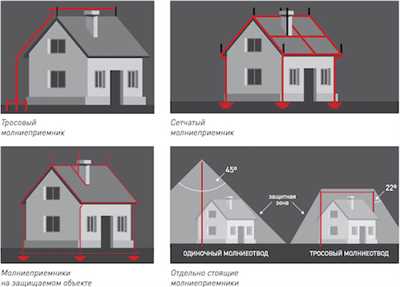

2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.

3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.
