Монтаж и настройка светодиодных светильников с датчиками движения

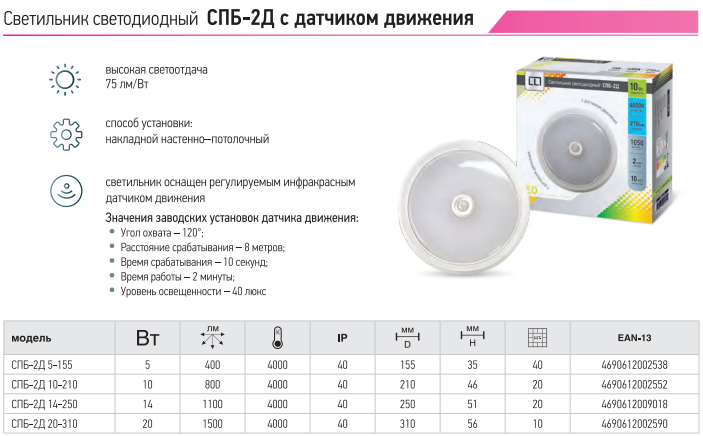

Технические характеристики

Светодиодные светильники с датчиками движения относятся к комбинированным разновидностям устройств. Потому надо учитывать разницу между параметрами самого светильника и датчиком, который идёт в качестве дополнения к основной конструкции. Светодиодный излучатель обладает такими основными параметрами:

• Уровень защиты от пыли с влагой.
• Напряжение, необходимое для питания.
• Угол рассеивания для светового потока.
• Световой поток с единицей измерения Люмен.
• Количество LED-диодов внутри корпуса, излучающих энергию.
• Рабочая температура для нагревающих элементов.
• Цветовая температура, влияющая на восприятие.
• Мощность, измеряемая в Ваттах. Влияет на потребление электрической энергии.

У встроенных ИК-датчиков количественных характеристик меньше:

1. Диапазон рабочих температур. Определяет, удобно ли пользоваться устройством при различных условиях окружающей среды, в том числе экстремальных.
2. Максимум угла обзора.
3. Чувствительность, влияющая на радиус действия.

Срок службы

Стандартно он находится в пределах от 30 до 50 тысяч часов, что гораздо больше, по сравнению с другими существующими аналогами. Правильное отношение во время эксплуатации увеличивает показатель.

Размеры и масса

Они практически не отличаются от других подобных изделий, представленных на рынке. Устройства небольшие, весят несколько грамм. Благодаря небольшим габаритам помещаются в любом пространстве.

Датчик освещения и требования к нему

Здесь пользователям дают несколько рекомендаций, облегчающих выбор:

• Степень защиты IP не менее 55. IP44 допустимо лишь для моделей, установленных под специальными навесами.
• Исследуют существующие препятствия, способные повлиять на работу устройства.
• Угол обзора 360 градусов подходит для помещений, куда заходят с нескольких сторон.

Ещё одна полезная функция – защита от животных.

Способ определения наличия движения

Если используется инфракрасный вариант, то окружающее пространство постоянно сканируется на предмет движения. Пока ИК фон остаётся спокойным, датчик не реагирует.

Существуют приборы, одновременно выполняющие функцию излучателя и приёмника. Первый отвечает за выпуск ультразвука или радиоволн, вторая разновидность устройства принимает сигнал, отражённый от окружающих предметов.

Дальность действия и угол обзора

Угол обзора 360 градусов – оптимальный выбор при любых обстоятельствах. Но легко приобрести и меньший вариант, если в этом возникла необходимость. Дальность действия может достигать 500 метров, но в большинстве случаев это тоже максимум, который не всегда нужен.

Освещение

Благодаря другим техническим характеристикам светодиоды в этом направлении считаются одной из перспективных технологий. Рассмотрение нескольких примеров упрощает правильный выбор.

Мощность

Правильный подбор устройства по этой характеристике упрощается, если мощность заменяемой лампы накаливания разделить примерно на 8. Результат – характеристика, которой отличается новый прибор.

Нагрев

Светодиодные светильники отличаются тем, что нагреваются не сильно, даже если их много раз включают и выключают на протяжении целого дня. Срок службы изделия это увеличивает. Прикасаться к поверхности не опасно.

Коэффициент пульсаций света

Не стоит покупать лампочки, если этот показатель составляет 40 и более процентов. Тогда велика вероятность нанесения ущерба сетчатке глаза. Потом уйдет больше денег на устранение последствий.

Световой поток и цветовая температура

В последнем случае для светильников характерен уровень от 3 до 5 тысяч К. Световой поток относительно офиса стандартно – 3200 лм, для улицы – 6000. Потому варианты для наружного размещения стоят дороже.

Тип питания

Осветители с датчиками движения могут быть стационарными и автономными в зависимости от этого показателя. Автономные удобны, если с постоянным доступом к электричеству есть проблемы.

Автономные на батарейках

Оснащаются собственными источниками питания, в качестве которых как раз выступают батарейки, либо аккумуляторы. Недостаток – за ними необходимо постоянно следить. Но этот вариант актуален в случае с не электрифицированными объектами или другими местами, для которых нецелесообразно укладывать проводку.

Беспроводные LED, светодиодные и иные

Такие приборы оборудованы дополнительными элементами крепления, упрощающими установку. Компактные устройства, которые будет удобно эксплуатировать при любых обстоятельствах. Среди недостатков – ненатуральные материалы, из которых производят приборы.

Возможности устройств расширяются за счёт добавления новых датчиков, например, звука. Применение комбинированных видов устройств расширяет функционал, доступный покупателю.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

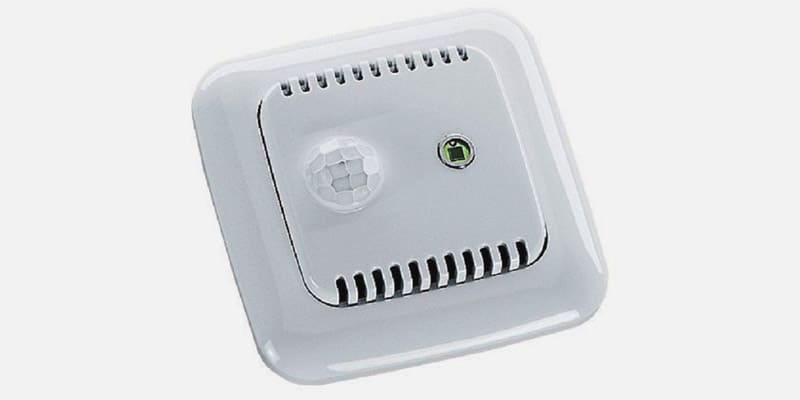

Подключение датчика освещенности

Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.

1. Схема по аналогии с датчиком движения

Схема подключения датчика освещенности полностью совпадает со . Отличается только “начинка” датчиков.

Схема взята из статьи про датчик движения, ссылка выше.

Подписывайтесь! Будет интересно.

2. Схема подключения датчика света из инструкции

Вот как схема подключения датчика света приведена в инструкции:

Датчик освещения LXP. Схема подключения из инструкции

3. Подключение на основе фото датчика

Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:

Небольшое пояснение по схемам подключения:

• На коричневый провод приходит фаза.
• На синий провод подключается ноль.
• На красный провод подключается нагрузка (первый вывод светильника).
• Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)

Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость. Пример можно увидеть в статье про .

Итак, с подключением разобрались, теперь

Правила эксплуатации устройств

Эксплуатировать лампу с автовключением не сложнее, чем любой другой электронный прибор: достаточно не допускать попадания в него воды и пыли, не ронять, не стучать, не накрывать. Если обнаружились повреждения на корпусе или в питающем шнуре, устройство нужно немедленно отключить и сдать в мастерскую. Обслуживание же такого светильника сводится к замене сгоревших ламп, периодической очистке от пыли сухой или слегка влажной тканью. Если прибор автономный, то придется своевременно заменять батарейки или производить подзарядку аккумуляторов. При длительных перерывах в использовании устройство нужно отключать от сети или вынимать батареи из отсека питания.

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

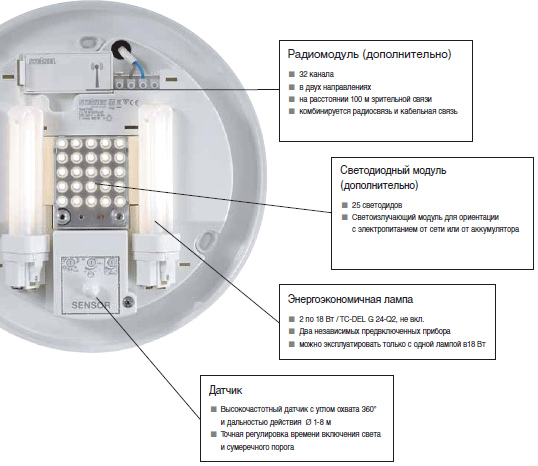

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6.Снимаем изоляцию с концов проводов, примерно на 5 — 7мм.

7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L.

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.   Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

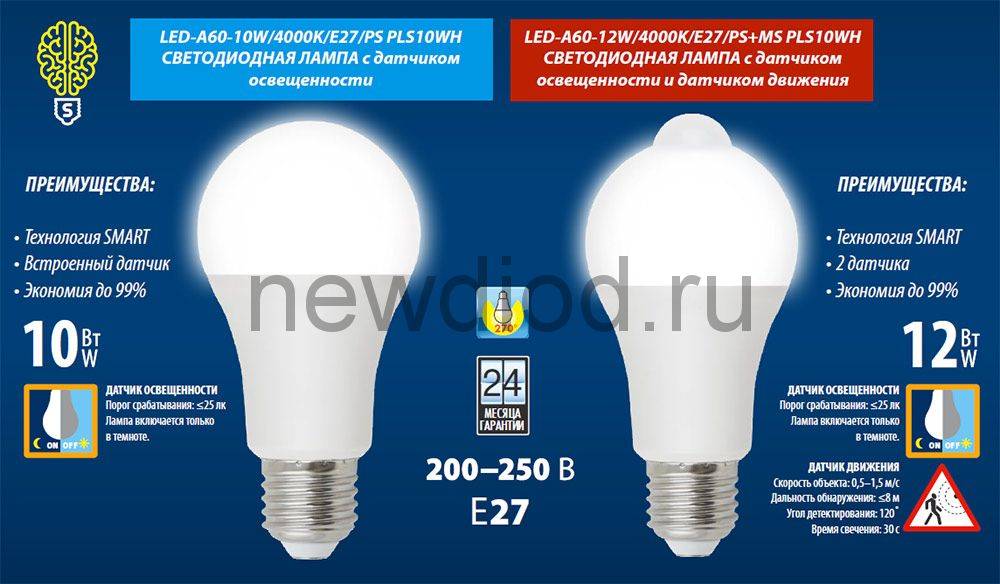

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

1. Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
2. Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

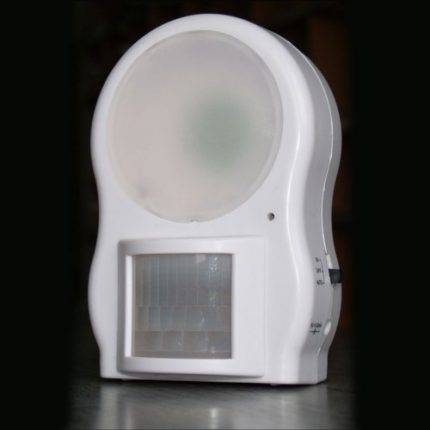

Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

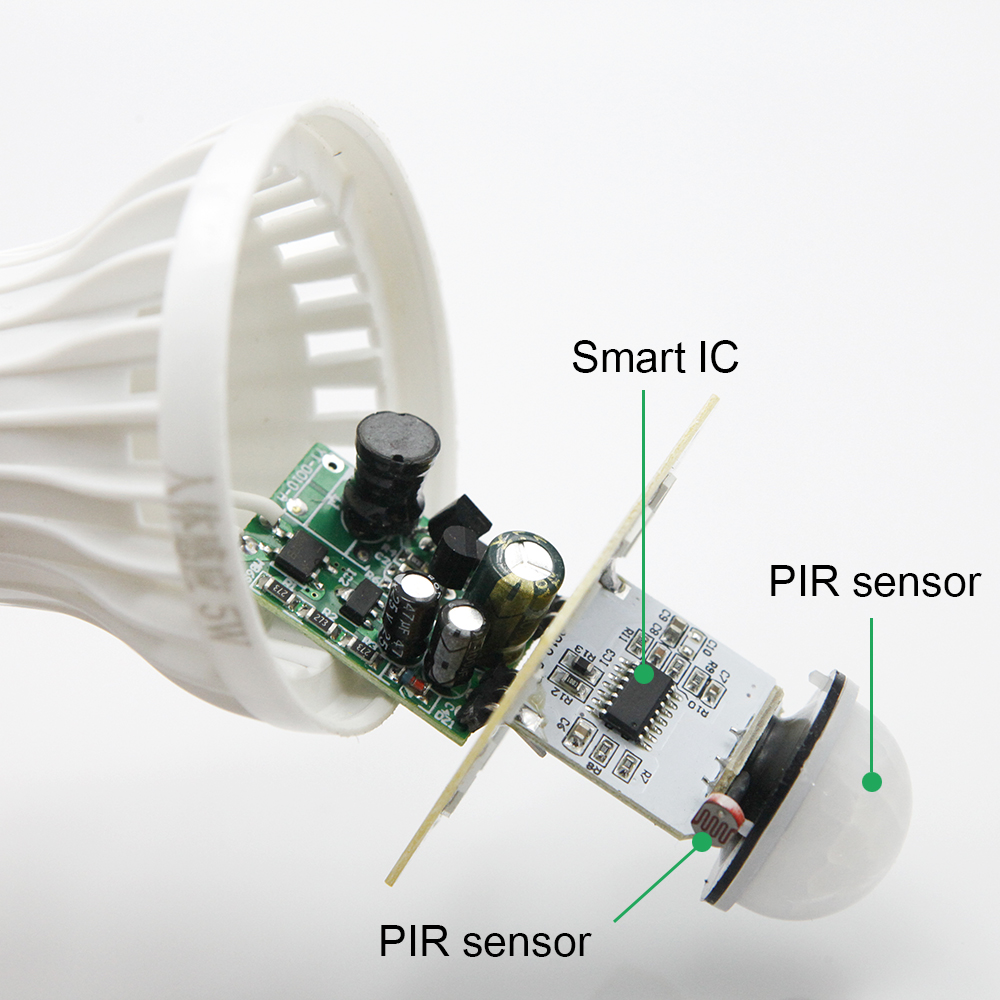

Лампа с инфракрасным детектором

ИК-датчики относятся к пассивному типу детекторов, так как способны только принимать и анализировать тепловое излучение в области контроля.

Именно изменения интенсивности инфракрасного поля в рамках настроек прибора заставляют срабатывать чувствительный элемент и передавать сигнал по цепочке в управляющий модуль, а затем от него к светодиодной лампе, инициируя ее включение. Сфера их применения – преимущественно помещения, так как низкая термостойкость быстро выводит их из строя при использовании на улице.

Ультразвуковые и микроволновые варианты

Модификации датчиков, работающие в ультразвуковом и микроволновом диапазонах, принадлежат к активной разновидности. Это значит, что для идентификации движущегося объекта в зоне слежения они сначала испускают волны соответствующего своим настройкам диапазона, а затем принимают их. Кроме того, МК-детекторы способны проникать сквозь стены и перегородки, что весьма актуально в охранной сфере.

Главное их преимущество – независимость от состояния окружающей атмосферы, из чего следует, что их можно монтировать не только в помещении, но и снаружи. Помимо плюсов, ультразвуковые датчики на движение для светодиодных ламп имеют пару минусов – негативное воздействие на животных и ограниченная область детекции и низкая точность.

Как работает система

Беспроводной светильник по своему принципу работы ничем не отличается от проводных аналогов. Хотя он и оснащен сенсором, позволяющим включать освещение при получении сигнала от сенсорного выключателя или пульта дистанционного управления. А вот при подключении к нему датчика движения (он обычно вмонтирован в корпус светильника), его функционирование несколько изменится.Датчик движения представляет собой небольшое устройство, что подключается к любому светильнику. Он имеет сенсор, который испускает и принимает сигнал, отраженный от объектов, находящихся в зоне действия прибора. При искажении вернувшегося сигнала (при появлении в исследуемой зоне движения), сенсор включается и передает сигнал на осветительный прибор. Светильник, в свою очередь, включает или выключает свет.

Принципы работы датчика движения

Чтобы избежать активации системы освещения в светлое время суток, датчик движения следует настроить соответствующим образом. Это позволит не только избежать включения света днем, но и снизит риск ложного срабатывания на домашних животных. С таким датчиком освещение будет включаться только в ночное время и при появлении человека.

Несмотря на то, что существует несколько видов датчиков движения, принцип их действия остается неизменным. Меняется лишь тип сигнала, который воспринимает сенсор. Сегодня беспроводной светильник может быть оснащен следующими видами приборов, реагирующими на движение:

• инфракрасный. Такие устройства воспринимают инфракрасное излучение, испускаемое всеми живыми объектами;
• микроволновой. Здесь сенсор анализирует испускаемое и получаемое микроволновое излучение;
• ультразвуковой. Принцип работы почти идентичен с микроволновым датчиком. Но здесь сенсор воспринимает ультразвуковые колебания;
• комбинированный. В подобного рода устройствах используется несколько типов сенсоров. Именно комбинированный датчик считается самым точным, но и самым дорогим.

Беспроводной осветительный прибор для наружного освещения с подключенным к нему датчиком движения является элементом системы «умный дом» и, соответственно, «умный свет».

Виды охранного освещения

Все варианты просто разделить на три группы в зависимости от задач, которые они выполняют. Можно использовать как один из них, так и все вместе, ограничений нет.

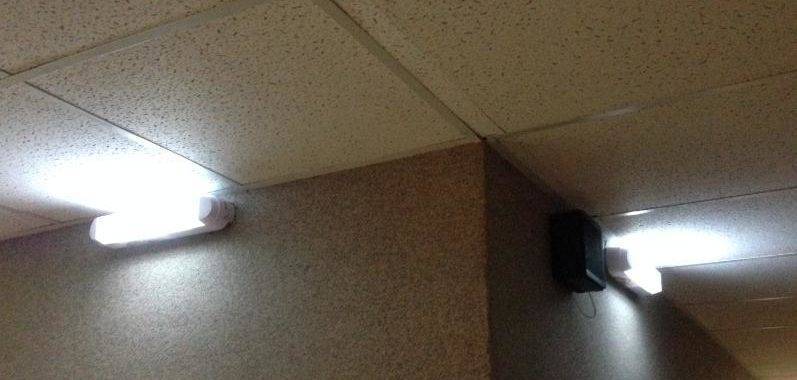

Дежурное освещение

Этот вариант начинает работать после выключения основного света, когда сотрудников нет на рабочих местах. Он предназначен для того, чтобы видеть тех, кто проник в помещение, а также для контроля путем визуального осмотра или с помощью камер видеонаблюдения. Тут надо учесть несколько аспектов:

1. По СНиП 23-05-95 допускается использовать часть стандартных светильников для обеспечения хорошей видимости в темное время. Чаще всего достаточно включать всего 10% от мощности.
2. Также можно использовать аварийные светильники, они обеспечат работу охранной системы при перебоях с подачей электричества на основной линии. Но для этого не стоит использовать оборудование с автономными источниками питания, так как оно используется в экстренных ситуациях и обеспечивает безопасность людей.
3. В нормативных актах нет строгих ограничений по типу используемых светильников, их характеристикам и правилам установки. Также индивидуально определяются места, которые нуждаются в освещении, необязательно ставить оборудование везде.
4. В дежурном свете не используются системы автоматического управления. При этом нужно вывести отдельный выключатель, который будет управлять именно охранным светом.

Дежурное освещение со светодиодами имеет большую яркость и при этом потребляет мало электричества.

Лучше всего ставить выключатели дежурного освещения на посту охраны, чтобы управлять ими с места.

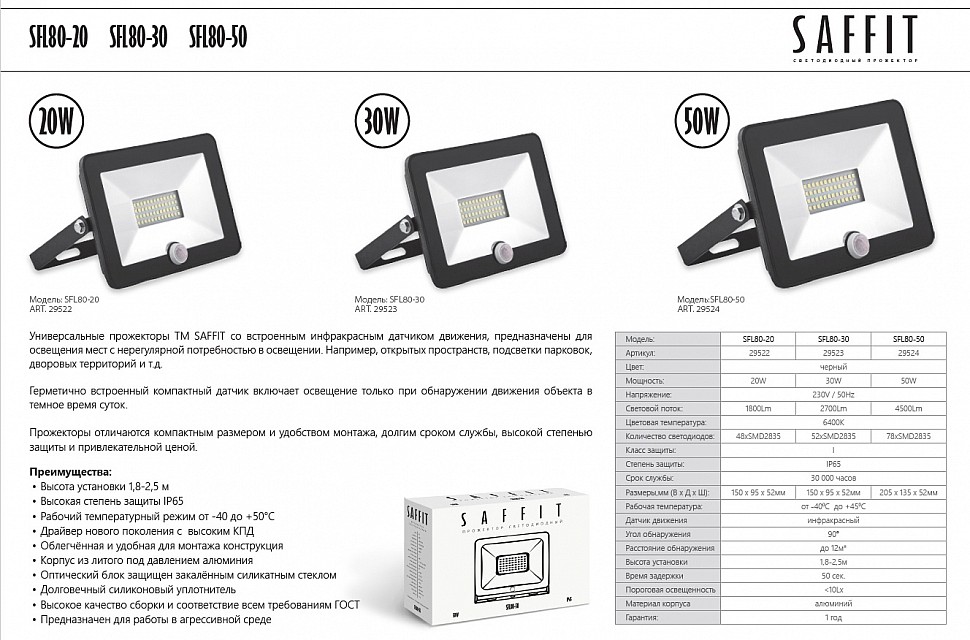

Освещение периметра

Чтобы защитить границы участка от проникновения, используют наружное освещение. Его делают по правилам, изложенным в РД 78.145-93. В соответствии с ними сеть должна питаться отдельно от стандартных фонарей. Также надо учесть следующее:

1. Светильники располагаются так, чтобы по периметру образовалась непрерывная полоса света шириной от 3 до 4 метров. Только так можно обеспечить полную безопасность.
2. Минимальная освещенность не должна быть ниже 0,5 люкса. Это общепринятый стандарт, но если вместе с фонарями используется аппаратура фото- и видеофиксации, то интенсивность освещения подбирается под нее.
3. Система может работать постоянно, включаясь после наступления сумерек. Можно настроить ее на запуск при срабатывании датчика движения. Но даже при использовании автоматического варианта должна быть возможность включения всех светильников или их части вручную.
4. Если фонари должны загораться при срабатывании датчика, то в них надо использовать лампы, которые мгновенно выходят на рабочие показатели. Ртутные светильники не подойдут, стоит применять лампы накаливания, галогенные или светодиодные варианты. Последние используют все чаще благодаря высокой мощности, малому расходу электричества и длительному сроку службы.
5. Все элементы управления охранным освещением располагают в одном силовом шкафу, чтобы исключить несанкционированное проникновение. Лучше всего, если дверцы запираются на ключ, а сам распределительный узел находится неподалеку от поста охраны.
6. Внимания требует освещение мест расположения охранников. Стандартный свет обычно делают на общих основаниях, но при этом должно быть предусмотрено аварийное освещение, которое запускается при перебоях с электричеством.

Периметр должен хорошо просматриваться при любых погодных условиях.

Высоту расположения фонарей можно подбирать в зависимости от особенностей объекта. Они устанавливаются как на отдельных столбах, так и на стенах и других местах.

Особенности прибора с датчиком движения

Чтобы светильники ЖКХ
работали долго, безопасно и экономно, следует знать о них некоторые важные
особенности:

1. Условия эксплуатации приборов освещения с датчиком движения в общественных помещениях таковы, что обычные лампы накаливания, а также галогеновые и люминесцентные, лучше не использовать – в виду их недолговечности и нестабильности.
2. По факту приборы освещения в общественном месте работают круглосуточно, поэтому низкое энергопотребление должно стать решающим фактором при выборе светоисточника для них.
3. Источники света должны быть компактны и не перегреваться, а также выдерживать охлаждение.

Диодные светильники для
ЖКХ не обладают выше приведенными недостатками, а напротив, отличаются большим
рядом преимуществ:

1. Низкое
   энергопотребление (не больше 10-20 Вт).
2. Светотехнические
   показатели, превосходящие аналоги.
3. Работа от
   низковольтовой и беспроводной сети.
4. Широкий диапазон
   температуры эксплуатации (от минус до плюс 50), что никак не сказывается на
   технических показателях.
5. Полностью
   безопасные для окружающей среды материалы.
6. Стойкость к
   большому количеству циклов «включение/выключение».
7. Пожаробезопасность.

Параметры выбора

При выборе светильников
ЖКХ с датчиком движения нужно учитывать ряд параметров:

1. Мощность
   потребления, которая зависит от вида светоисточника. Наиболее выгодными
   является светодиодные лампы.
2. Функциональность
   – определяется вариантом детектора и решаемой с его помощью задачей.
3. Антивандальные
   свойства.
4. Способ и место
   установки – встраиваемый или накладной, на потолке или на стене.
5. Уровень комфорта
   в работе и обслуживании.
6. Надежность,
   долговечность, гарантийный срок.
7. Цена. Зависит от
   применяемых материалов, компонентов и функциональности.

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

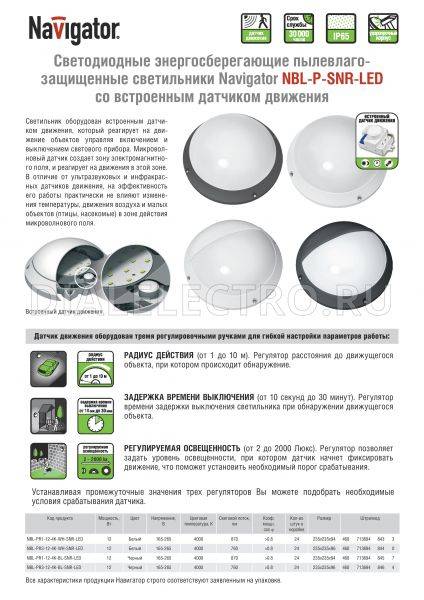

Существенные достоинства и недостатки

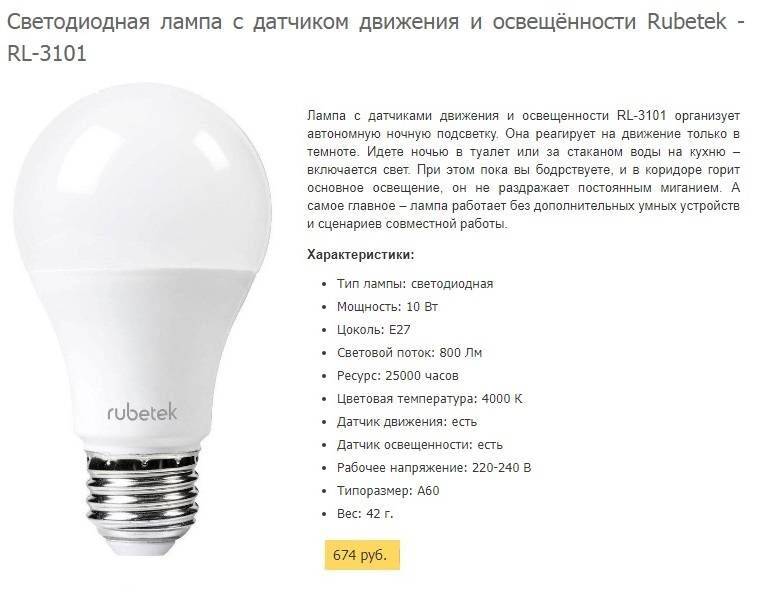

В первую очередь следует отметить положительные свойства лампочек с передатчиком и приемником ИК-излучения в сравнении с обычными осветительными элементами:

• возможность включения света без прямого воздействия на коммутационную аппаратуру;
• такие лампы устанавливают в светильник наряду с любыми другими аналогами, так как они оснащены стандартным цоколем;
• по характеристикам источник света данного вида тоже не уступает прочим вариантам;
• возможность реализовать функции датчика движения без подключения к сети;
• простая установка в светильник, что намного удобнее, чем подключение проводного прибора;
• интерьер также не страдает от присутствия дома ИК-аппарата, как в случае с обычным устройством данного вида, к которому подключается светильник;
• отмечается экономия электроэнергии благодаря своевременному отключению освещения;
• цена вопроса ненамного превосходит стандартную светодиодную лампу, чтобы убедиться в этом, нужно узнать, сколько стоит исполнение с датчиком.

Как видно, преимуществ действительно немало, однако, есть и минусы. В частности, речь идет об избыточном срабатывании, что обусловлено повышенной чувствительностью аппарата. Если дома, кроме членов семьи, живут собаки или коты, рекомендуется выбрать беспроводной датчик движения с защитой от животных. В данном случае аппарат более тщательно проверяет полученную передатчиком информацию об ИК-излучении мелких существ.

Дополнительные неудобства приносит неправильно установленный светильник, в частности, если его расположили в неподходящем для нормальной работы в точке с малой проходимостью. Тогда придется либо переносить прибор, либо устанавливать новый на другом участке.

Это интересно: Обзор продукции производителя ламп Osram

Разновидности датчиков движения и их особенности в работе

Прежде чем приниматься за настройку параметров датчика движения, необходимо определиться с его типом. От этого во многом будут зависеть рекомендации по месту использования и регулировки его характеристик. Все детекторы разделяются по механизму идентификации движущегося объекта на следующие разновидности:

• Инфракрасные.
• Акустические.
• Микроволновые.
• Ультразвуковые.
• Комбинированные.

По принципу действия все они разделяются на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые. Они состоят из передатчика, посылающего сигнал в пространство в рамках зоны действия, и приемника, принимающего их в случае отражения от объекта. Вторые (инфракрасные и акустические) основаны на считывании теплового излучения от источника движения.

Максимальное распространение в быту получили инфракрасные модели. главные их преимущества — оптимальная стоимость, широкая зона охвата и возможность настройки тремя регуляторами. В помещения большой протяженности рекомендуется устанавливать акустические и ультразвуковые приборы (включаются с большого расстояния), а для охранных систем — микроволновые, так как работают даже через стены.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать. Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.
