Особенности монтажа принудительной канализации в частном доме

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

• Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?

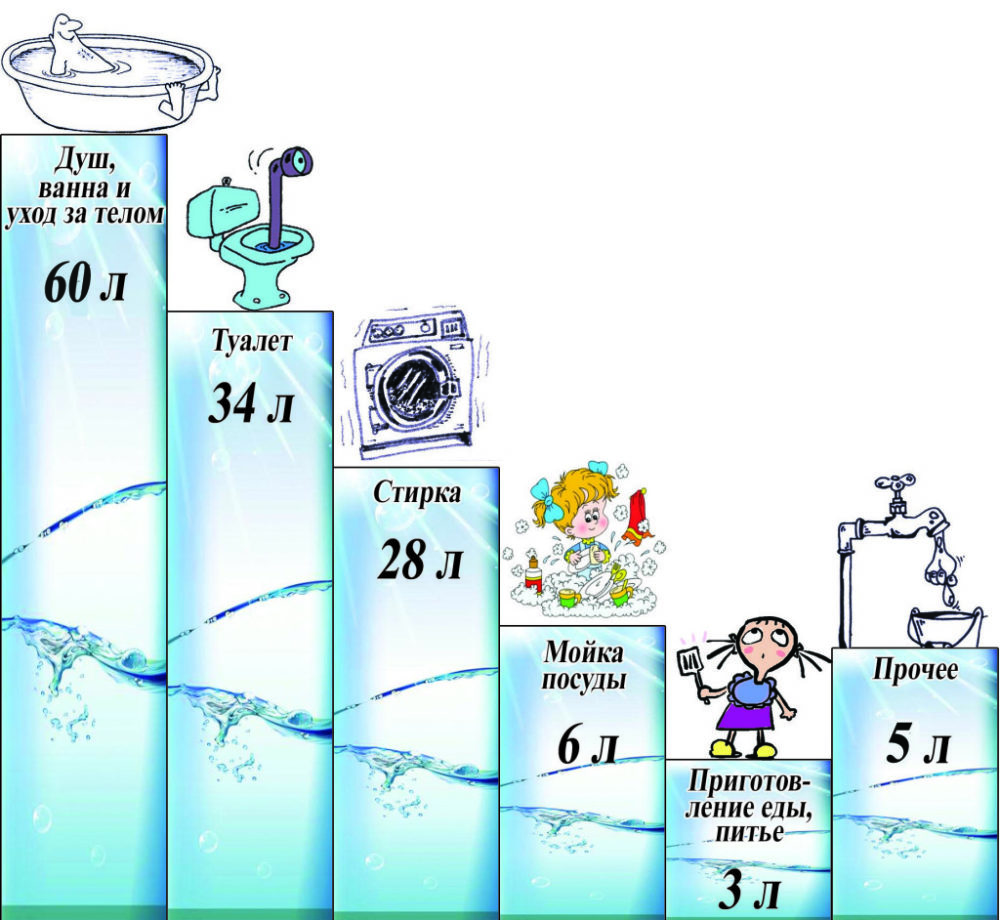

• Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

• Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
• УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
• Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

• При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
• Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
• Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Оборудование, функциональные возможности

Основным элементом системы
является принудительный
канализационный насос. Это он создает напор, перемещающий стоки в
верхнем направлении. Как правило, в задачу входит лишь разовый подъем жидкости
в приемную емкость. Из нее стоки выходят самотеком, по обычной схеме. Это
упрощает задачу системы и облегчает ремонт, обслуживание.

                Особое
внимание надо обратить на выбор установки

Важно учитывать специфику работы
системы. Подключение
дренажного насоса к канализации производить нельзя, так как его мощность
рассчитана на перекачку воды

Необходим именно грязевой (фекальный) насос,
предназначенный для работы с пульпой. Однако, возможна установка дренажного узла, если он будет работать только с посудомоечной
или стиральной машиной. Их стоки не содержат больших объемов органики, что
позволяет снизить мощность подачи

Подключение
дренажного насоса к канализации производить нельзя, так как его мощность
рассчитана на перекачку воды. Необходим именно грязевой (фекальный) насос,
предназначенный для работы с пульпой. Однако, возможна установка дренажного узла, если он будет работать только с посудомоечной
или стиральной машиной. Их стоки не содержат больших объемов органики, что
позволяет снизить мощность подачи.

Как выбрать насос

                Перед
приобретением надо собрать данные о своей канализации и подсчитать ее
параметры:

• объем стоков;
• производительность;
• перепад высот между устройствами слива сантехники и приемным резервуаром.

 Это важно, так как насосы принудительной
канализации обладают разными характеристиками. Мощность,
производительность у них отличается

Кроме этого, следует уточнить, имеется ли
в комплекте измельчитель.

Производительность зависит от
количества сантехнических приборов, подключенных к насосу. Иногда надо лишь
подать в стояк стоки от
стиральной машины, установленной в подвале.

                В более
сложных случаях приходится направлять весь объем стоков. Здесь понадобится
агрегат с большой мощностью. Его вид и параметры надо подбирать с учетом объема
жидкостей, а также — высоты подъема в приемный коллектор.

Как функционирует насосная канализационная установка

Принцип действия насосного оборудования для домашних канализационных систем состоит в следующем:

1. Вся жидкость из одного или нескольких подключенных устройств поступает к фекальному насосу для унитаза или мойки. Перед попаданием в нагнетатель происходит измельчение крупных составляющих в жидкости до таких размеров, которые впоследствии смогут быть беспрепятственно транспортированы в канализационную трубу.
2. Далее, роль передаётся насосному оборудованию, которое перекачивает всю поступившую жидкость с хорошим напором. Например, для вертикальных конструкций сила прокачки составляет 5 м вертикально и порядка 100 м горизонтально.
3. После этого, посредством установленного угольного фильтра, происходит очистка воздуха, который попал в канализацию. Это предотвращает появление неприятного запаха в помещении.
4. Далее вся жидкость поступает в отверстие и подключенный патрубок диаметром 100-110 мм.

При этом, даже в случае образования протечек, неприятный запах, благодаря действию фильтрующий системы, в помещении будет отсутствовать.

Сололифт иногда может использоваться и для подачи воды в выгребную яму

Принцип работы

                Условием
нормального функционирования канализационной
системы является постоянное понижение уровня элементов. Горизонтальные трубы
имеют уклон, благодаря которому стоки самотеком поступают в колодцы или
очистные резервуары. Однако, если положение частного дома ниже точки расположения приемных
емкостей, используется принудительный
слив канализации с помощью грязевого насоса. Он создает напор в трубопроводе, позволяющий
подавать стоки в нужном направлении. Если туалет находится на уровне, не
достигающем отметки приемного резервуара, принудительная подача пульпы позволит
исправить положение. Сброс
жидкости производится в приемный коллектор, откуда она обычно движется
самотеком.

Принцип работы канализационного насоса состоит в
создании высокого давления и одновременном измельчении органики. Образуется
однородная пульпа, которая подается в приемный колодец. Он представляет собой устройство центробежного
типа, способное создавать давление в выходном трубопроводе. Это компактный
узел, который можно разместить в санузле.

На рисунке видно, что трубы,
выходящие из корпуса, имеют уклон вверх.

Конструкция вентиляционного канала

Вытяжная вентиляция в частном доме представлена каналами в стене, поперечное сечение которых должно быть не менее 38 см. Входы расположены под потолочной плитой.

Наиболее эффективным расположением такой трубы считается стена, возведенная в центральной части дома. Отсюда будет проще всего сделать электропроводку во все комнаты дома, используя обычные пластиковые трубы с поперечным сечением 10-12 см.

Желательно иметь минимальное количество горизонтальных ответвлений от основной трубы. Чем больше ветвей, тем меньше тяга и слабее приток воздуха. Все ответвления входят в одну общую трубу и выходят через нее наружу.

Высота основной трубы рассчитывается по правилу чуть выше конька, в противном случае будет нарушена тяга. Для вычисления правильной высоты выхода проведите прямую линию от конька к трубе под углом 10 градусов, причем последняя не должна быть ниже нарисованной прямой.

Техобслуживание и ремонт насоса сололифта: важные моменты

Ремонт насосного оборудования от компании Grundfos допускается выполнять своими руками, однако при полной уверенности, что справитесь с работой. В противном случае, следует обратиться в службу поддержки, которая оказывает помощь 24 часа 7 дней в неделю. Неисправность оборудования может быть вызвана несколькими причинами:

• отсутствует электропитание двигателя, или возникли проблемы в реле давления;
• появляется гул мотора, что чаще всего связано с поломкой рабочего колеса;
• насос работает без перерыва. Такое происходит при возврате жидкости в накопительный резервуар. Также неисправность может вызвать реле давления;
• не происходит откачивание воды. Такое состояние говорит о наличии засорения или возникновении воздушной пробки.

Для очистки лучше разбирать устройство полностью

При обращении к специалистам, необходимо точно описать признаки неисправности насоса для канализации в частном доме и вызвать мастера на дом. Не следует снимать электроприбор и везти его в сервис. Пока действует срок гарантии, специалисты сами приедут на место.

Эксплуатация, обслуживание

Принцип работы принудительной канализации не требует
каких-либо особых мероприятий

Рабочий процесс происходит в автоматическом
режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в
его поведении

Система канализации с насосом нуждается
периодическом обслуживании. Оно заключается в удалении наслоений на внутренних
стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от
известковых и жировых отложений. Кроме этого, резервуар в корпусе следует
очистить от донных слоев ила.

Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.

Обустройство вентиляции

Резко слитый объем воды способствует созданию разреженности внутритрубного пространства. Без поступления кислорода вода из сифонов уходит, что становится результатом появления аромата нечистот.

Поэтому задачи вентиляции:

• Удаление ароматов нечистот.
• Поддержка постоянного давления.
• Шумопоглащение.

Для создания вентиляции, все комплектующие стояков доводят до кровельного перекрытия, не закрывая их верхний конец, но пряча от засорения. Либо на верху стояка монтируют аэрационный клапан, не выпускающий ароматы и проводящий воздух внутрь.

Сечение трубы под вентиляцию равно или больше размера стояка. Объединение вытяжки с дымоходом или вентиляцией невозможно. Правила расчета высоты вытяжки:

• На плоской неэксплуатируемом кровельном перекрытии – 0,3 м;
• На скатной кровле – 0,5 м;
• На эксплуатируемой – 3 м;
• Шаг от сборной шахты вентиляции от 0,1 м.

При невозможности обустройства вентиляции применяют воздушный вентиляционный клапан на стояке выше оборудования санузла для предотвращения попадания нечистот.

Поверхностные устройства

Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.

Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.

Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания – ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 – 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет

Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.

Поверхностный маломощный прибор для принудительной канализационной системы – это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.

Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.

Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.

Что такое принудительная канализация

Процесс выведения стоков при помощи насосного оборудования называется принудительной канализацией. Измельчитель для унитаза откачивает отходы и перемалывает их. Далее все содержимое принудительно по трубам отправляется в общую канализацию.

Применение принудительной канализации:

• Глобальная перепланировка в помещении без возможности переноса инженерных коммуникаций.
• Большая протяженность трубопровода для транспортировки стоков от санузла до септика в частном доме.
• Неправильное расположение труб и канализационных стоков препятствует нормальному функционированию систем.
• Переоборудование подвальных помещений, где слив будет находиться выше канализационных труб.
• Отсутствие необходимого наклона из-за рельефа для избавления от засоров и улучшения работы системы канализации.

Компактная конструкция позволяет закрепить устройство в маленьком пространстве, не меняя внешний вид санузла.

Вступление

При возведении частного дома сеть водостоков проводится еще на этапе его проектирования, наряду с другими инженерными коммуникациями. Но и в уже построенном жилище возможна организация комфортного санузла. При наличии или отсутствии возможности подключения к централизованной канализации ход работ и обустройство надлежащих коммуникаций одинаковы, различаться будет только организация отведения стоков.

Канализация – это вертикальный стояк и более тонкие трубы для попадания сточных вод от раковины или унитаза в этот стояк, которые после перетекают в горизонтальные более широкие трубы, а из них – в центральную канализационную сеть или очистные сооружения.

Обустройство системы водостока зависит от:

• Постоянства проживания в доме.
• Количества постоянно проживающих человек.
• Объема расхода воды на 1-го человека на каждый день.
• Уровня подземных вод.
• Размера земельного надела и места под очистные сооружения.
• Почвенной структуры и ее типа.
• Климата региона.

Условно канализация классифицируется на 2 типа:

• Системы накопления – бездонная выгребная яма, герметичная сточная емкость.
• Очистные сооружения – простой однокамерный септик с почвенной очисткой, 2-ух камерный септик с естественной очисткой, 2-ух – 3-ех камерный септик с фильтрующим полем, септик с биофильтром и с постоянной воздухоподачей.

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

 Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды.  Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

• Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
• Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

• установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
• наличие более нескольких этажей, если на каждом из них используется санузел;
• если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

• тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
• в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Расчет вентиляционных каналов

Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.

При выполнении расчетов необходимо соблюдать следующие критерии:

• поперечное сечение канала – не менее 100 мм;
• общая длина горизонтальных участков – не более 300 см;
• количество прямых углов – не более 2;
• доступ для очистки каналов;
• пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.

Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.

Система отвода отработанных газов должна устанавливаться с учетом этих положений:

1. Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
2. Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
3. Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
4. Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
5. Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.

Используемые материалы

Выбор изделий делается согласно их жесткости, антикоррозийности и финансам. Предпочитаемые материалы:

• Для самотечной системы – бетонные, железобетонные, асбестоцементные, чугунные, пластиковые, стеклянные изделия;
• Для напорной – железобетонные, асбестоцементные, чугунные, пластиковые изделия.

Особенности материала:

• Чугунные элементы. Плюсы – долговечность, долгий срок эксплуатации, высокопрочность и огнестойкость. Минусы – неустойчивость к точечным ударам, тяжесть, высокая цена, сложность монтажа и шероховатость внутренней поверхности, способствующая наслоению солевых отложений.
• Полипропиленовые изделия. Плюсы – коррозийная устойчивость, устойчивость к солевым, щелочным и кислотным растворам, долговечность, высокая термоустойчивость, повышенная огнестойкость и доступная стоимость. Минусы – сложность монтажа, необходимость в специальном оборудовании.
• ПВХ элементы. Плюсы – не расширяются при температурном воздействии, устойчивость к уф-излучению, огромный выбор фасонных элементов для сборки любого трубопровода. Минусы – неустойчивость к низким температурным показателям, к возгоранию и при этом выделение токсинов, чувствительность к химвеществам.

Лучший выбор за комплектующими из полипропилена или поливинилхлорида. Их концы обустроены так, что соединение 2-х труб возможно при помещении конца 1-ной в раструб 2-ой. Для соединения с наружной канализационной системой в ход идет гофрированная труба благодаря ее сопротивлению почвенным подвижкам. Преимущества – доступность цены, легкость в перевозке и монтаже, невостребованность в сварке при их сборке. Для обработки швов достаточно герметика.

Материал фитингов и комплектующих должны быть таким же, как и сами трубы. Для канализационной разводки лучше воспользоваться комплектующими из полиэтилена и полипропилена. Поливинилхлоридный вариант обладает более низкими эксплуатационными свойствами.

Сечение изделий зависит от водосточного объема и числа подключенных приборов, чьи сечения комплектующих выбираются равными или большими сливного патрубка. Изделия для стояка выбираются от 10 см в сечении для подключения с унитазом, и от 5 см без него. Расстояние от оборудования до стояка – до 3 м, а от унитаза – 1 м. Для увеличения данного значения используют трубы большего сечения.

Необходимые стройинструменты: пила для резки труб, острый нож для выравнивания срезов и уплотнители из резины для вставки в раструбы. Фасонные детали для подсоединения комплектующих:

• Для оформления углов – коленья или отводы с загибом в 45 и 90° и концами с раструбами с уплотняющей резиновой прокладкой.
• Переходные отводы для подсоединения труб одного сечения.
• Тройники – фитинги для разветвления системы.
• Переходные муфты для создания переходов между разно размерными элементами.

Для более легкого и плотного вхождения труб друг в друга и в фасонные части следует подвергнуть раструбы нагреванию в горячей воде.

Правильное соединение труб канализации в частном доме

Монтаж внутренней канализации

Порядок выполнения работ:

1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
2. Отдельные подводы от унитаза к стояку.
3. Подсоединение другого оборудования к стоякам выше входов унитаза.
4. Установка сифонов на все саноборудование.
5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

• Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
• Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
• Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
• Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
• Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
• Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
• На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
• При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
• Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
• При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
• Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
• Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
• Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

Внешняя канализация частного дома. Вид канализации снаружи
