Как сделать инверторы (преобразователи) 12-220 В

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

• Инвертирующие.
• Повышающие.
• Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

1. Основной коммутирующий компонент.
2. Источник питания.
3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

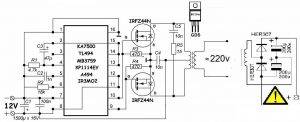

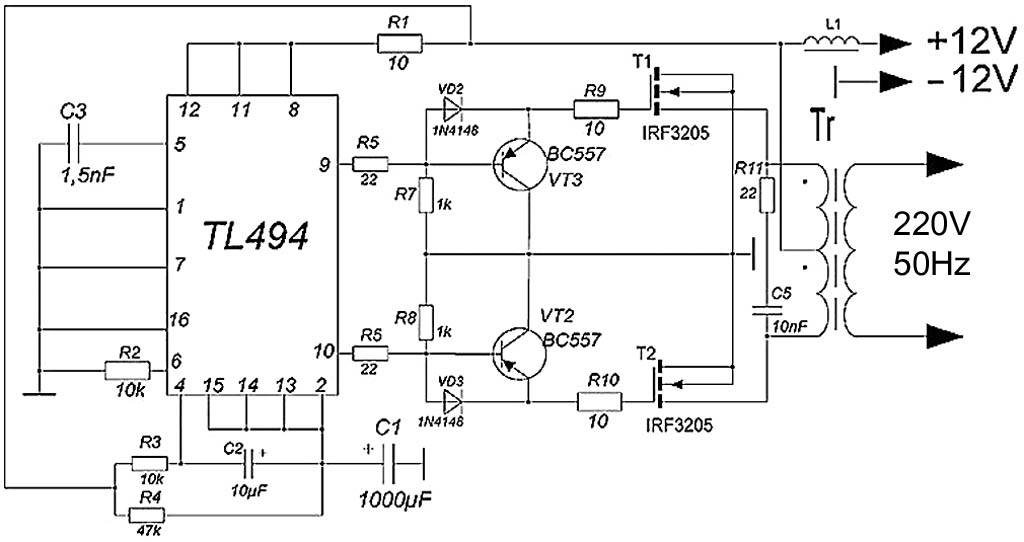

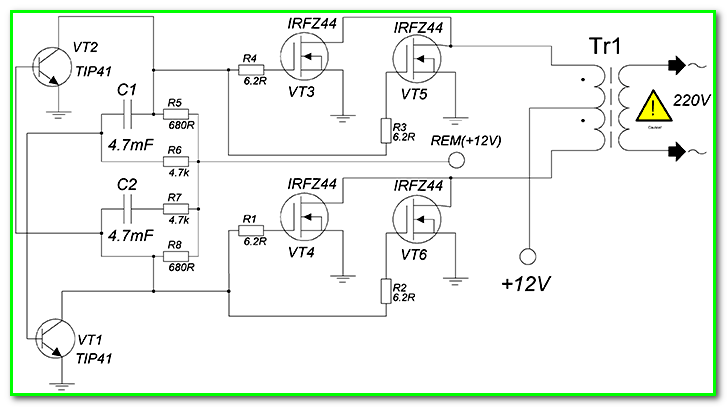

Простой импульсный преобразователь

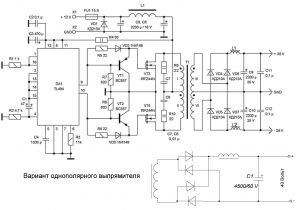

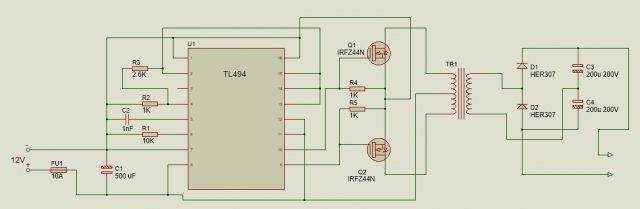

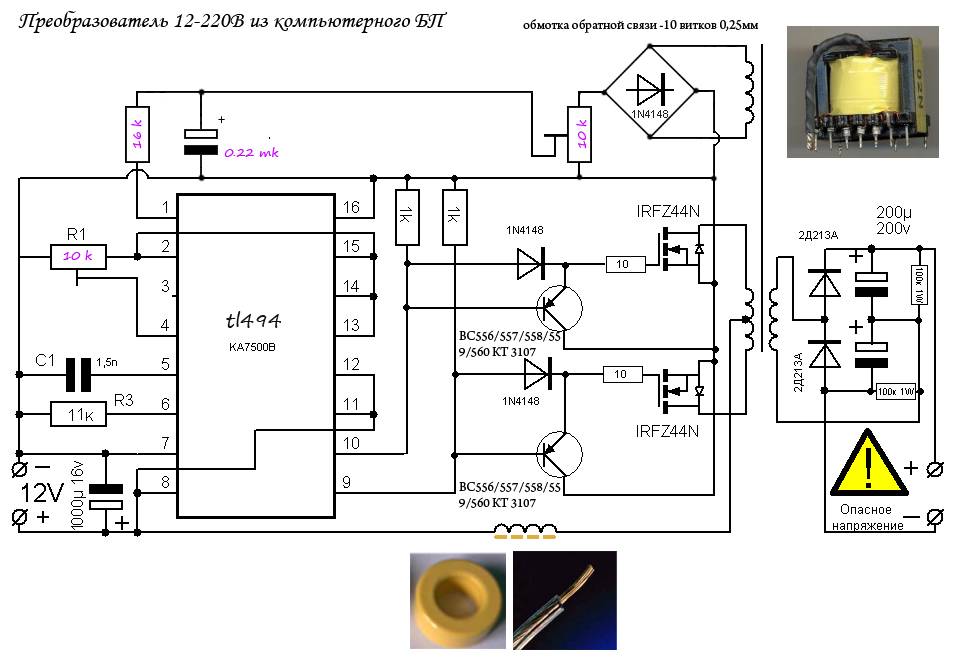

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

• Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
• ШИМ-контролер TL494. Основа всей схемы.
• Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
• Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
• Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

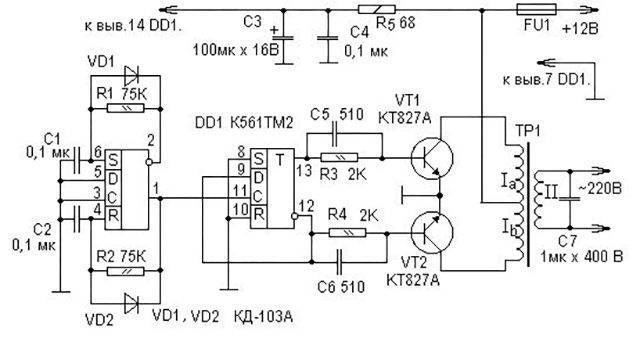

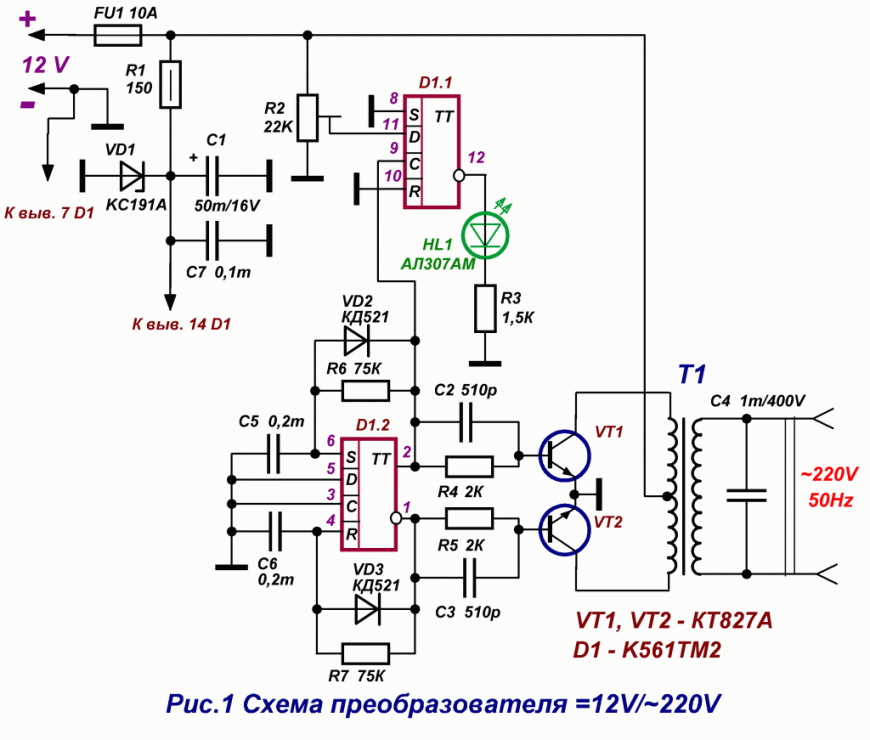

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

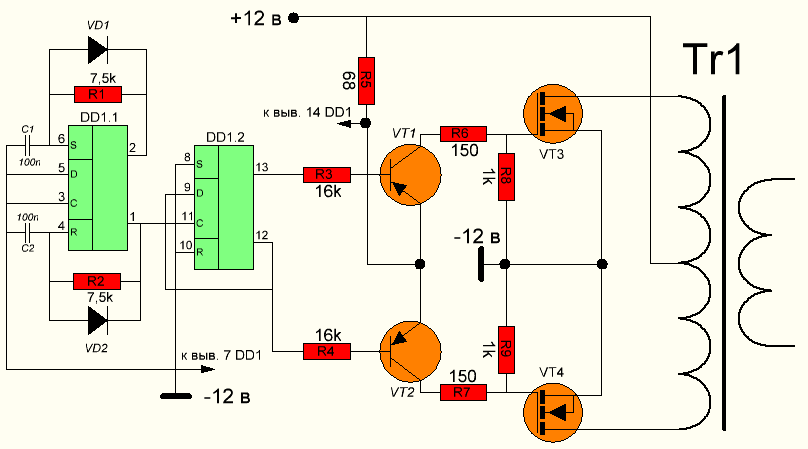

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

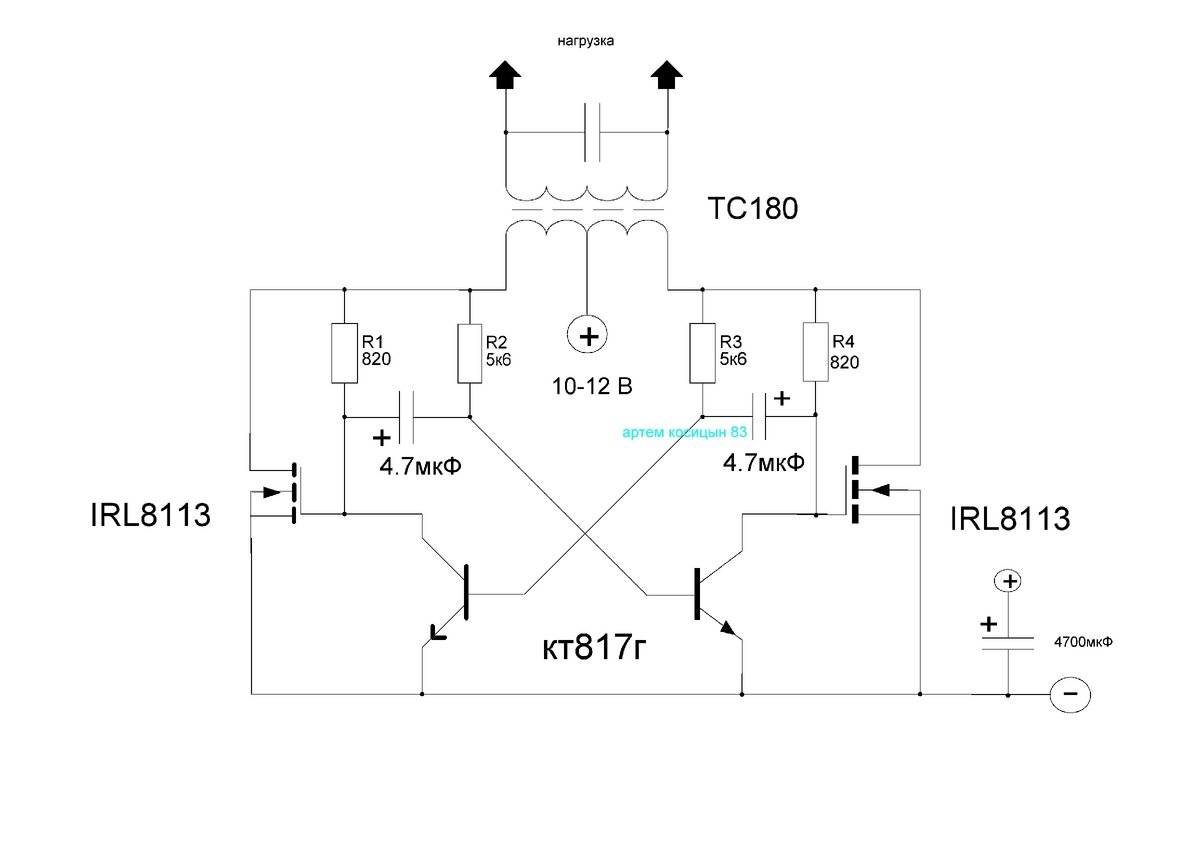

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

Схема и сборка преобразователя 12 на 220 вольт.

Рассмотрим схему инвертора постоянного тока 12 вольт в 220 переменного тока, которая была названа Энигма. Видим на дисплее три разные схемы. То есть это основные узлы которые имелись в конструкции. Первая в нижней части, — это аккумулятор, то есть то, что имелось в зарядном устройстве. Это две последовательно соединенные литий-ионные аккумуляторы и линейный стабилизатор типа 7805, который был нужен для зарядки мобильного телефона. Он был установлен на небольшой теплоотвод. Плюсовой и минусовой отводы от аккумулятора напрямую шли к вилке. Выход со стабилизатора шел к разъему USB. При подключении в удлинитель был постоянный ток 12 вольт от аккумулятора.

Сверху с левой части имеется схема, которая была встроена в ЛДС. Это простой двухтактный повышающий преобразователь напряжения, собранный на основе простого мультивибратора. Транзисторы irf 630.

От плюса последовательно был соединен также 2 ваттный резистор на 10 ом, чтобы транзисторы чрезмерно не нагревались.

Два затворных, ограничительных резистора на R1, R2 на 1 кОм. Высоковольтный трансформатор трансформатор от подсветки ЖК мониторов. На выходе у них образуется напряжение около 3 киловольт. При прямой подаче на ЛДС, то есть в колбу, лампа засвечивается. Можно полностью засветить с помощью этой небольшой схемы.

Третья схема — это то, что находилось в цоколе . Имеется вход питания — плюс. Плюс идет к средней точке трансформатора. Минус, земля общая идет к транзисторам. Плюс через небольшую индуктивность L1 подается на среднюю точку трансформатора. Он рассчитан для двухтактного инвертора.

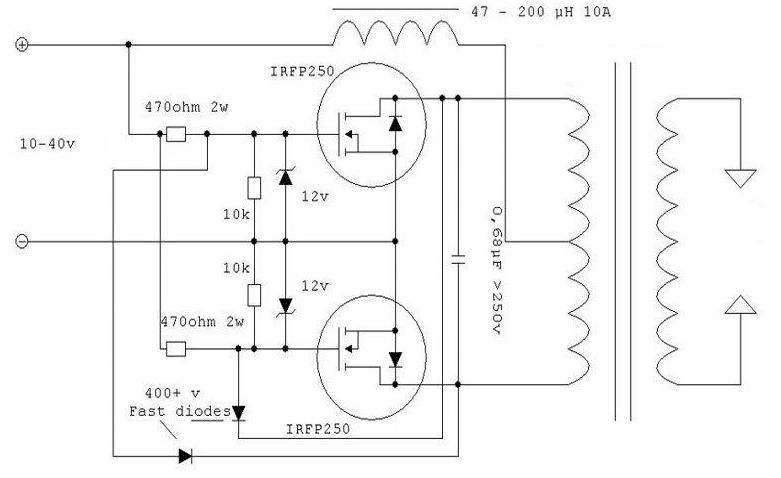

Инвертор построен по принципу резонансного преобразователя. В силовую цепь параллельно подключен конденсатор на 1 микрофарад. Желательно использовать пленочные полипропиленовые конденсаторы на 160, 250, либо 400 вольт. Конденсатор и первичная обмотка трансформатора образуют колебательный контур.

Транзисторы применены типа 20n60, очень советуется использовать высоковольтные транзисторы с напряжением выше 100 Вольт. Ток чем выше, тем лучше. Это полевой n-канальные транзисторы.

Масса общая, то есть идет к транзисторам. Дальше два диода d1 и d2 Ultra Fast, например UF 4001 с током 1 ампер с обратным напряжением в 1 киловольт. Точно также 2 затворных резистора R3, R4 номиналом 1 килоом. Мощность всех указанных резисторов 0,25 ватт. Желательно взять их поменьше.

Трансформатор намотан на колечко от монитора. Первичная обмотка состоит из двух по семь. Вторичная обмотка 140-150 витков. Диаметр провода первичной обмотки 0,5 миллиметра параллельно в 5 жил. Вторичная обмотка была намотана одиночным проводом диаметром 0,3 миллиметра.

Готовый инвертор в наладке не нуждается. Трансформатор может быть намотан на другом сердечнике. Можно рассчитать трансформатор. Можно использовать также броневые чашки и др.

Несмотря на простоту схемы, мощность может доходить до 500 Ватт с соответствующим трансформатором, конденсатором и транзистором в цепи. В конце ролика фотоархив с демонстрацией сборки схемы данного инвертора.

О инверторе на киловатт.

Инверторы 12-220 Вольт необходимы для питания техники, если нет возможности произвести подвод бытовой сети. Особенность устройства заключается в том, что с его помощью можно преобразовать постоянное напряжение 12 В в переменное 220 В. Буквально несколько десятилетий назад такое казалось практически немыслимым, но сегодня, когда существует огромная элементная база, не составит труда сделать такой преобразователь.

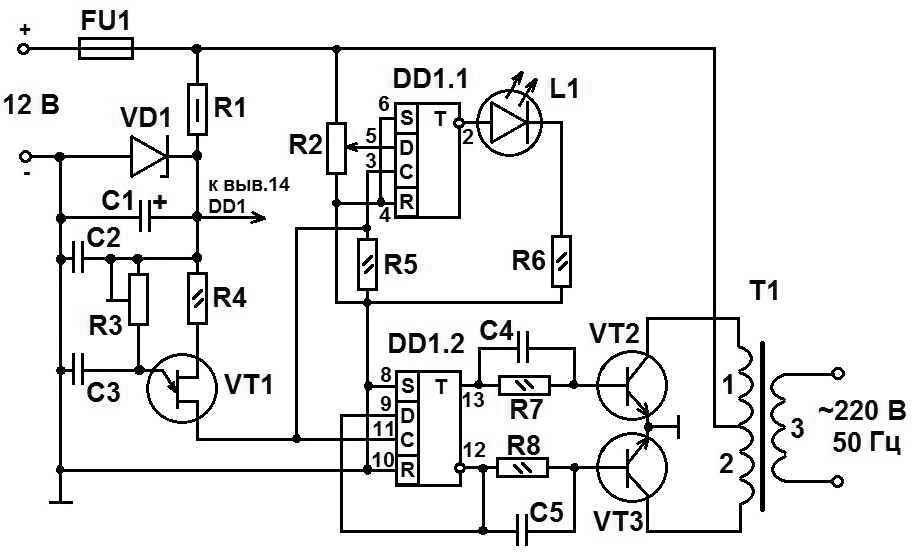

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В

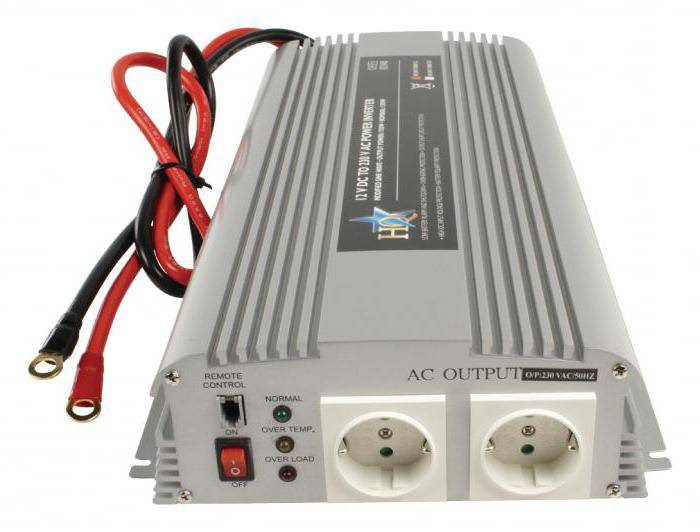

Обзор лучших автоинверторов

Для составления рейтинга были использованы следующие параметры:

• мощность;
• качество выходного напряжения;
• поведение при перегрузках;
• комплектация;
• дополнительные функции (если есть);
• отзывы в реале и интернете;
• внешний вид;
• средняя цена в марте 2016 года.

МАП «Энергия» 900

Мощность 900 ватт, входное напряжение 10-15 вольт. Выходное напряжение со минимальным количеством гармоник и частотой 50 герц. При нагрузке свыше 1,3 киловатт автоматически отключается. Если нагрузка соответствует норме, то напряжение стабильно. Может использоваться как мощное пускозарядное устройство (обратное преобразование из 220 в 12 вольт). Внешний вид – большая и тяжелая коробка с цифровым индикатором и переключателями. Стоимость 35 тысяч рублей.

Штиль PS12/300

Мощность 300 ватт, входное напряжение 10,5–14 вольт. Выходное напряжение с минимумом количеством гармоник и частотой 50-60 герц. Если нагрузка на выходе менее 300 ватт, то напряжение стабильно. При увеличении мощности нагрузки напряжение начинает падать. Инвертор комплектуется проводами и разъемами для подключения к автомобильному аккумулятору, а также переходником для прикуривателя. На вид серая неказистая коробка на резиновых ножках. Стоимость 4500 рублей.

MobilEn SP-150

Заявленная мощность 150 ватт, но на испытаниях выдерживал нагрузку в 180 ватт, не снижая напряжения. Подключение дополнительной нагрузки приводит к срабатыванию защиты. При перегрузке сигнализирует легким, но неприятным писком. После отключения пищит очень громко. Выходное напряжение с минимумом гармоник частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. Внешний вид – небольшая прямоугольная коробка, на одном торце которой расположена стандартная розетка, на другой сдвоенный провод с переходником на прикуриватель. Стоимость 1300 рублей.

MeanWell A301‑150‑F3

Мощность 150 ватт, входное напряжение 10,5–15 вольт. Выходное напряжение с минимумом гармоник и частотой 50-55 герц. При увеличении нагрузки до 175 ватт происходит автоматическое отключение. Оснащен стандартной розеткой и шнуром питания с переходником для прикуривателя. На вид серебристый аккуратный цилиндр. Стоимость 3500 рублей.

AcmePower DS-120

Заявленная мощность 120 ватт, но хорошо работает лишь при нагрузке менее 100 ватт. При увеличении мощности нагрузки до 107-110 ватт устройство автоматически выключается. Выходное напряжение со средним количеством гармоник и частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. В комплект входит провод с переходником для прикуривателя. Внешний вид – аккуратная небольшая плоская коробочка из черного/серого пластика. Стоимость 750 рублей.

Сборка из ИБП

Чтобы ничего не изобретать и не покупать готовые модули, можно попробовать компьютерный источник бесперебойного питания, сокращенно ИПБ. Они рассчитаны на 300-600вт. У меня Ippon на 6 розеток, подключено 2 монитора, 1 системник, 1телевизор, 3 камеры наблюдения, система управления видеонаблюдением. Периодически перевожу в рабочий режим отключением от сети 220, чтобы батарейка разряжалась, иначе срок службы сильно сократиться.

Коллеги электрики подключали обычный автомобильный кислотный аккумулятор к бесперебойнику, отлично работал непрерывно 6 часов, смотрели футбол на даче. В ИБП обычно встроена система диагностики гелевого аккумулятора, которая определяет его низкую емкость. Как она отнесется к автомобильному неизвестно, хотя основное отличие, это гель вместо кислоты.

Начинка ИБП

Единственная проблема, бесперебойнику могут не понравится скачки в автомобильной сети при заведённом двигателе. Для настоящего радиолюбителя эта проблема решается. Можно использовать только при заглушенном двигателе.

Преимущественно ИБП предназначены для кратковременной работы, когда пропадает 220В в розетке. При длительной постоянной работе очень желательно поставить активное охлаждение. Вентиляция пригодится для стационарного варианта и для автомобильного инвертора.

Как и все приборы, он непредсказуемо себя поведёт при запуске двигателя с подключённой нагрузкой. Стартёр машины сильно просаживает Вольты, в лучшем случае уйдёт в защиту как при выходе батареи из строя. В худшем будут скачки на выходе 220V, синусоида исказится.

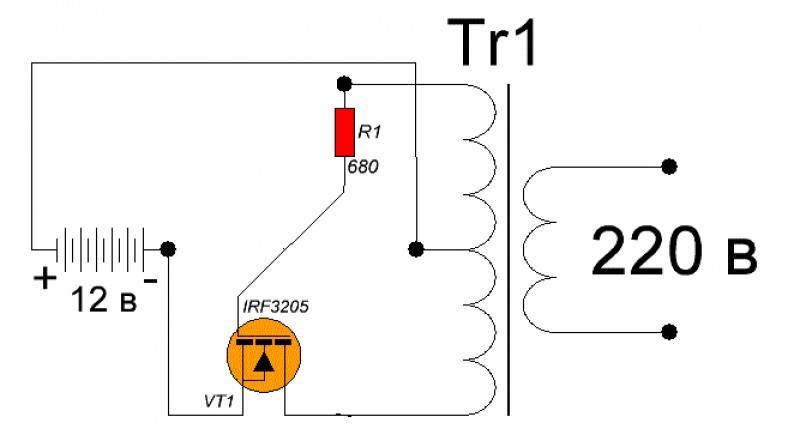

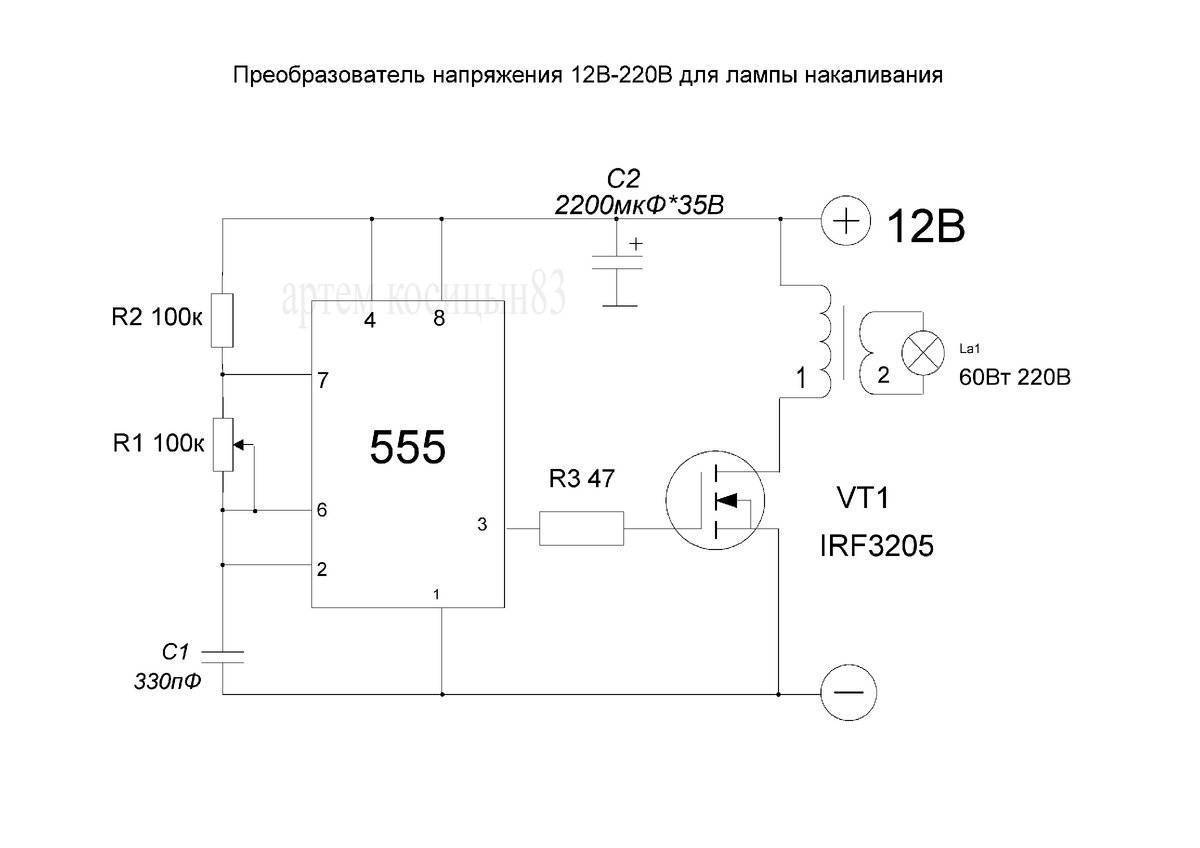

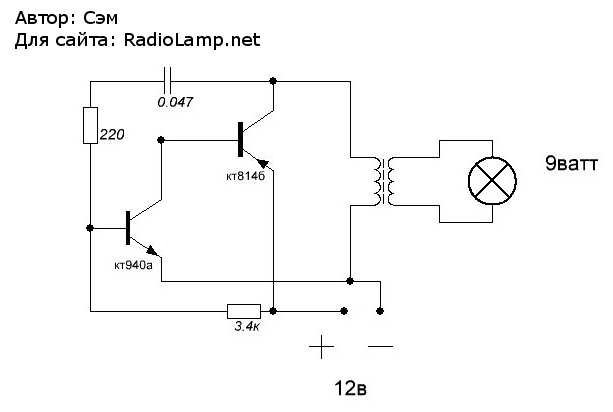

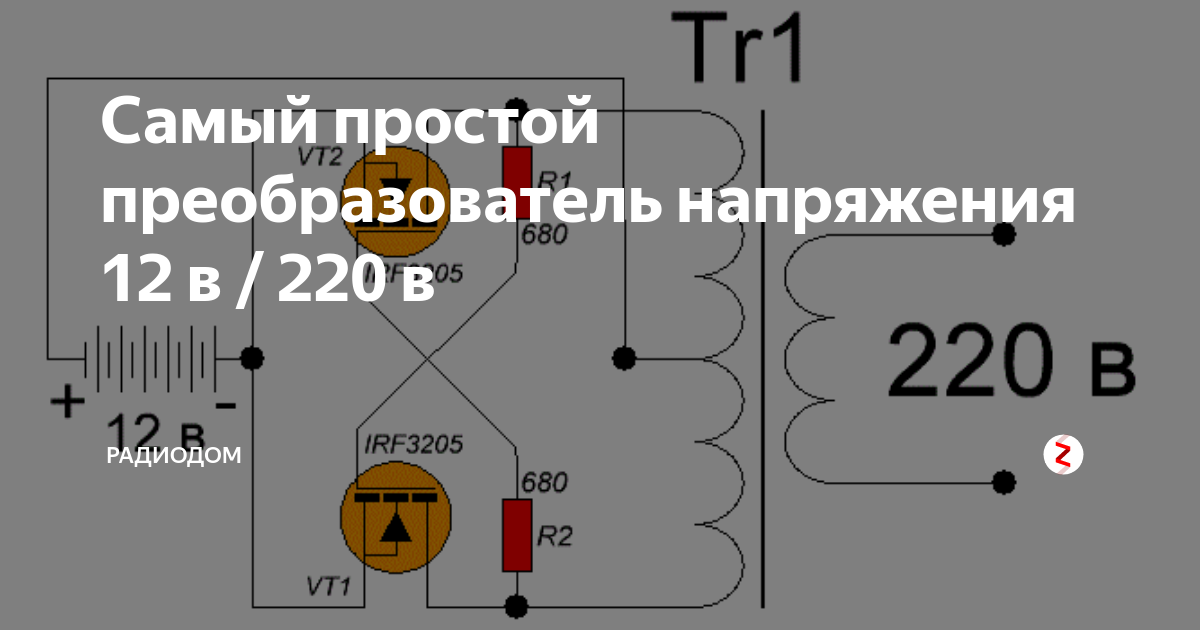

Простейший преобразователь своими руками

Самостоятельное изготовление аналоговых и цифровых преобразователей выгодно по следующим причинам:

1. Низкая себестоимость. Детали для самодельных устройств находят в старой радиотехнике.
2. Разнообразие. Существует много вариантов, которые можно изготовить своими руками.

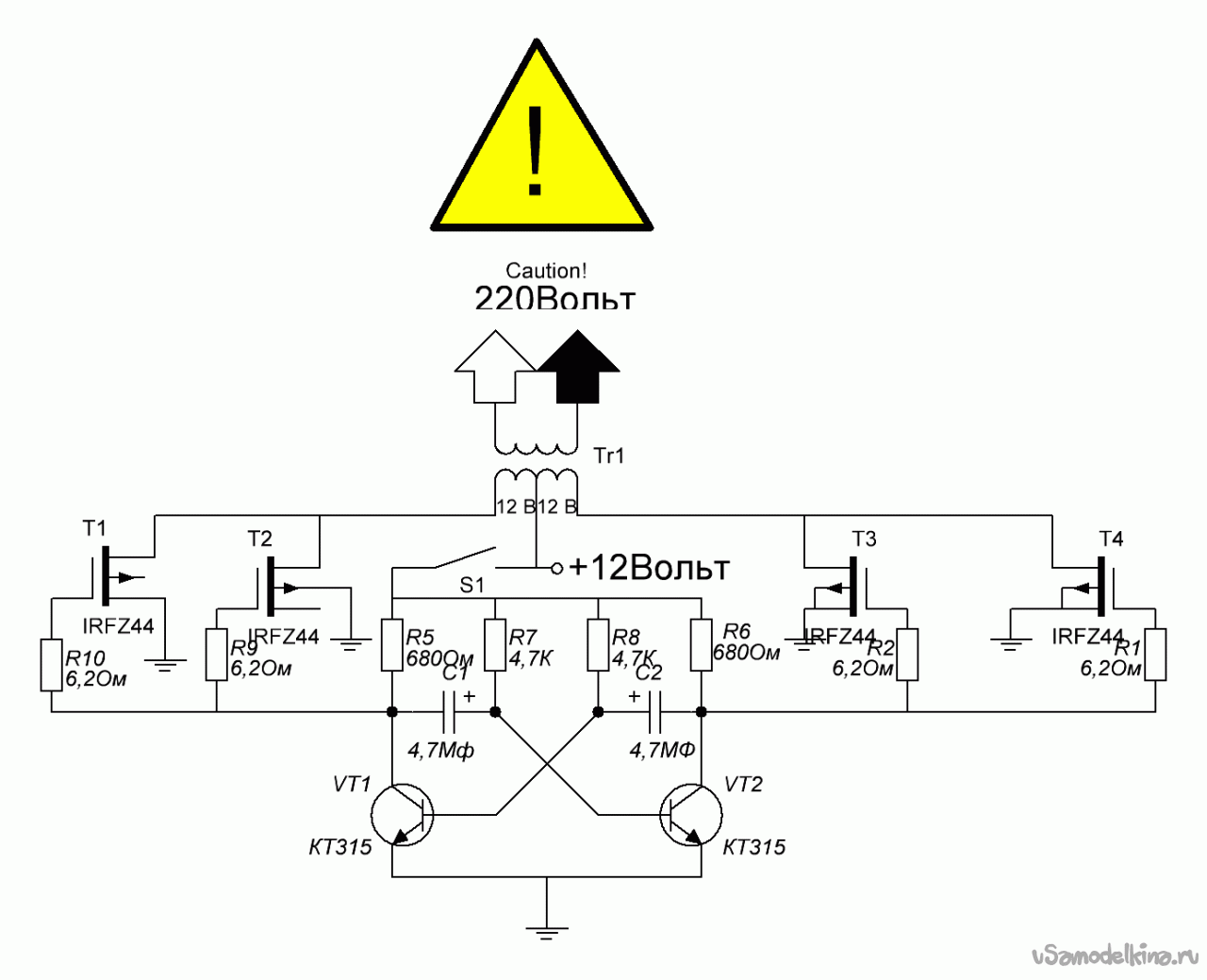

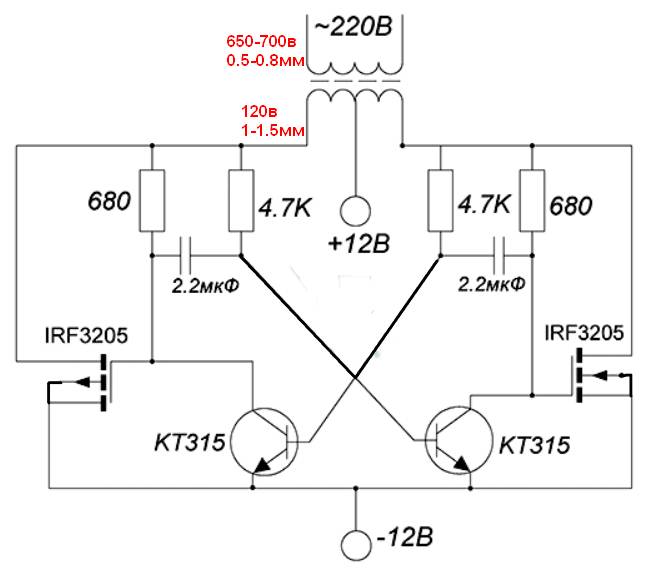

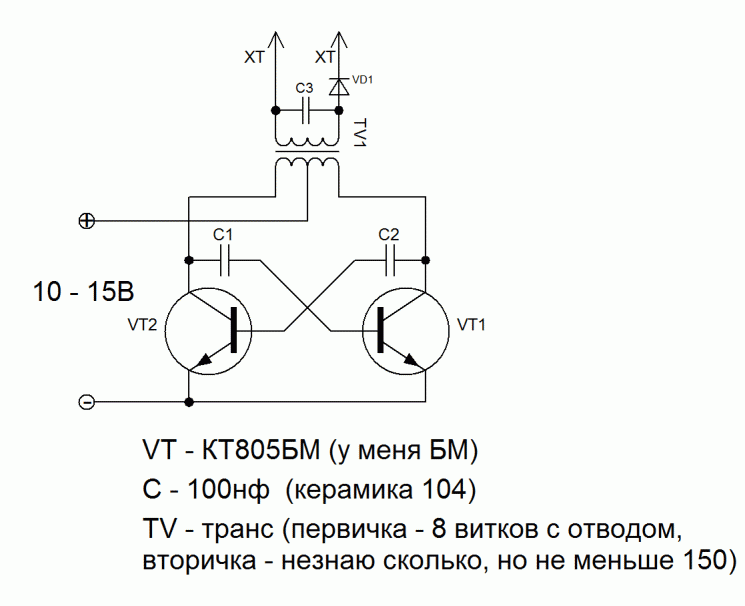

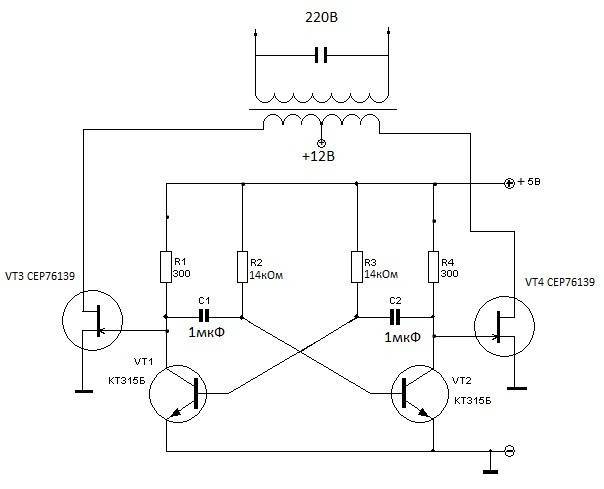

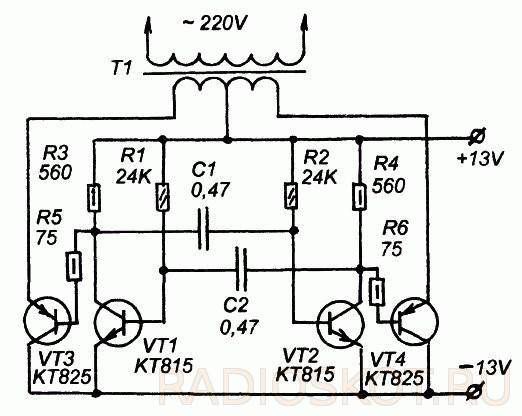

Самодельные инверторы строят по стандартной схеме. В основе аппарата лежит задающий генератор. К нему напрямую или через согласующий трансформатор подключена одна или несколько пар транзисторов. Под действием импульсов они начинают поочередно переключаться. Сигналы попадают на повышающий трансформатор и достигают потенциала 220 вольт.

Необходимые материалы

В схемах простых преобразователей чаще всего применяют:

• биполярные транзисторы – КТ 805/819/817/815;
• составные – КТ 825/827;
• полевые – IRF3808/3205, IRL2505, IRFZ40.

Их можно заменить на подобные по характеристикам. Большинство домашних мастеров выпаивает детали для них из старых усилителей, магнитофонов, принтеров и другой аппаратуры.

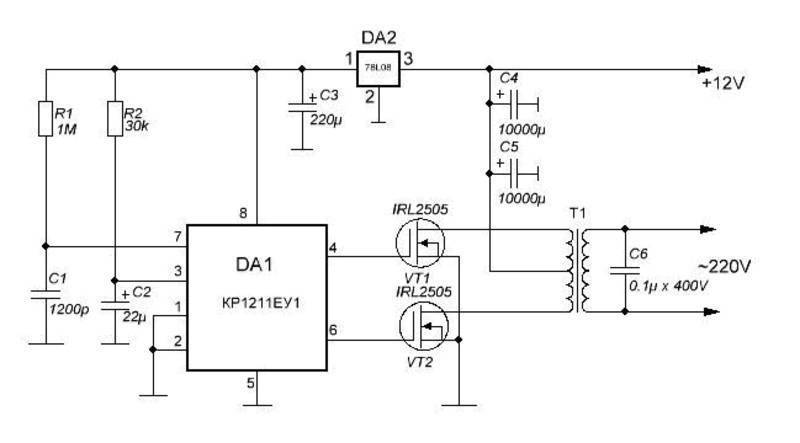

Некоторые используют для построения инвертора микросхему КР1211ЕУ1. В ней уже встроено два канала для управления мощными транзисторными ключами.

В соответствии с выбранной схемой и дизайном понадобятся:

• конденсаторы и резисторы;
• трансформаторы и контура (готовые или самодельные);
• листы металла, пластика;
• толстые провода (не менее 3 мм²);
• крепежные детали.

Этапы работы

Перед началом построения преобразователя составляют план. Представляют или записывают ступени изготовления:

1. Поиск. Найти схему и детали.
2. Подготовить инструмент.
3. Монтаж. Навесной или на плате (придется делать самостоятельно или заказывать).
4. Намотка трансформатора, если нет готового.
5. Сборка из листов винтов или болтов коробки для корпуса прибора.
6. Подсоединение проводников для подключения к аккумуляторам и аппаратуре.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях  КР121 ЕУ, обладают повышенным КПД.

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

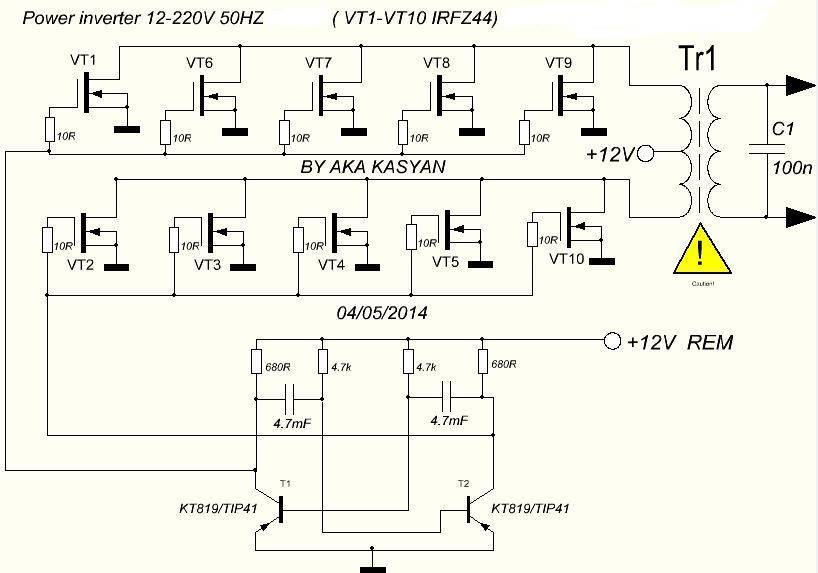

Самодельный мощный инвертор

Чтобы изготовить инвертор 12 в 220 3000Вт своими руками, вам потребуется знание основ электротехники, навыки в монтаже. Придется изготовить несколько специфических элементов. Один из них – это импульсный трансформатор. С его помощью производится повышение напряжения с 12 до 220 Вольт. Также нужно обзавестись несколькими дорогостоящими элементами. Они перечислены ниже:

1. ШИМ-модулятор. Необходим для работы полупроводниковых ключей. С его помощью задается частота работы всей схемы. Нужно отметить, что частота переключений силовых ключей – несколько десятков тысяч раз в секунду.
2. Полупроводниковые транзисторы, работающие в качестве силовых ключей, позволяют не только усилить сигнал, но и произвести коммутацию. Они открываются и закрываются, а в паре с ШИМ-модулятором создают практически чистую синусоиду.
3. Алюминиевые радиаторы с большой площадью поверхности. Чем выше мощность устройства, тем большая площадь радиатора необходима.
4. Фольгированный материал, на котором производится монтаж всех элементов. При желании, конечно, можно выполнить навесной монтаж, но он займет слишком много места. Такой самодельный инвертор 12-220 своими руками можно сделать за несколько минут, но пользоваться им будет небезопасно, если не принять меры.
5. Пассивные элементы – резисторы, конденсаторы.
6. Соединительные провода.

При изготовлении устройства также может потребоваться несколько электромагнитных реле для проведения коммутации. Между прочим, можно решить, что вместо силовых ключей допустимо использование простых электромагнитных реле. Есть только одно но – скорость коммутации очень высокая (40-60 тыс. срабатываний в секунду). Поэтому электромеханические устройства не справляются с такой задачей.

Функционирование и принцип устройства

Чтобы понять, что такое трансформаторы, повышающие напряжение, нужно вникнуть в принцип работы. Оборудование изготавливается для электростанций, схемы конструкции которых относятся к проходной категории.

Повышающий трансформатор на электростанциях используется для обеспечения населенных пунктов, прочих объектов током с определенными техническими показателями. Без преобразователя высокое напряжение по пути своего следования постепенно снижается.

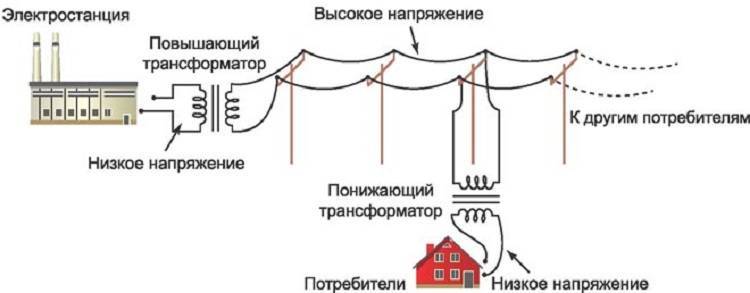

Схема и принцип работы повышающего трансформатора.

Конечный потребитель получал бы недостаточное количество электроэнергии. На конечной в цепи электростанции благодаря этой установке, принимают электричество соответствующего значения. Потребитель получает напряжение в сети до 220 В. Промышленные сети обеспечиваются до 380 В.

Схема, показывающая работу трансформатора в линии, включает в себя несколько элементов. Генератор на электростанции производит электричество 12 кВ. Оно поступает по проводам к повышающим подстанциям. Здесь устанавливается трансформаторный аппарат, призванный повышать показатель в линии до 400 кВ.

От подстанции электричество поступает в высоковольтную линию. Далее энергия попадает на понижающую подстанцию. Здесь она снижается до 12кВ. Трансформаторами с обратным принципом действия ток направляется в низковольтную линию передач. В конце устанавливается еще один понижающий агрегат. От него электричество с показателем 220 В поступает в дома, квартиры.

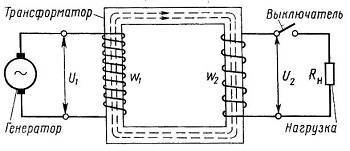

Принцип работы сети трансформатора.

Рассматривая, как работает трансформатор, повышающий напряжение, нужно вникнуть в основные принципы действия конструкции. Основой работы трансформатора является механизм электромагнитной индукции.

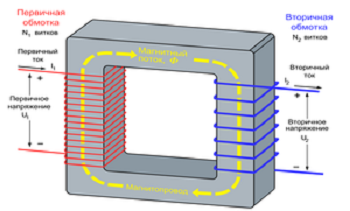

Как работает конструкция повышающего трансформатора.

Металлический сердечник находится в изоляционной среде. В схему включено две катушки. Количество обмоток неодинаковое. Повысить показатель способны катушки, в первом контуре которых больше витков, чем во втором.

Напряжение переменного типа поступает на первый контур. Например, это ток в сети 110 (100) В. Появляется магнитное поле. Его сила увеличивается при правильном соотношении обмоток в сердечнике. Когда электричество проходит по второй обмотке в повышающем трансформаторе появляется ток с определенным показателем. Например, обеспечивается показатель характеристики сети 220 В.

При этом частота остается прежней. Для поступления постоянного тока в линию электроснабжения в цепь монтируется преобразователь. Этот прибор может быть в оборудовании повышающего типа. Прибор способен работать не только для изменения напряжения, но и частоты. Определенное оборудование питается постоянным током.

Самостоятельное изготовление устройства

Если по каким-то причинам не получается приобрести преобразователь напряжения 12в на 220в, то инвертор своими руками несложно изготовить и в домашних условиях. В первую очередь это относится к аналоговым устройствам, радиодетали для которых можно взять из старой техники. Кроме того, при самостоятельной сборке получится разобраться в нюансах построения, что может пригодиться для осуществления ремонта приборов такого типа.

Простой и надёжный инвертор

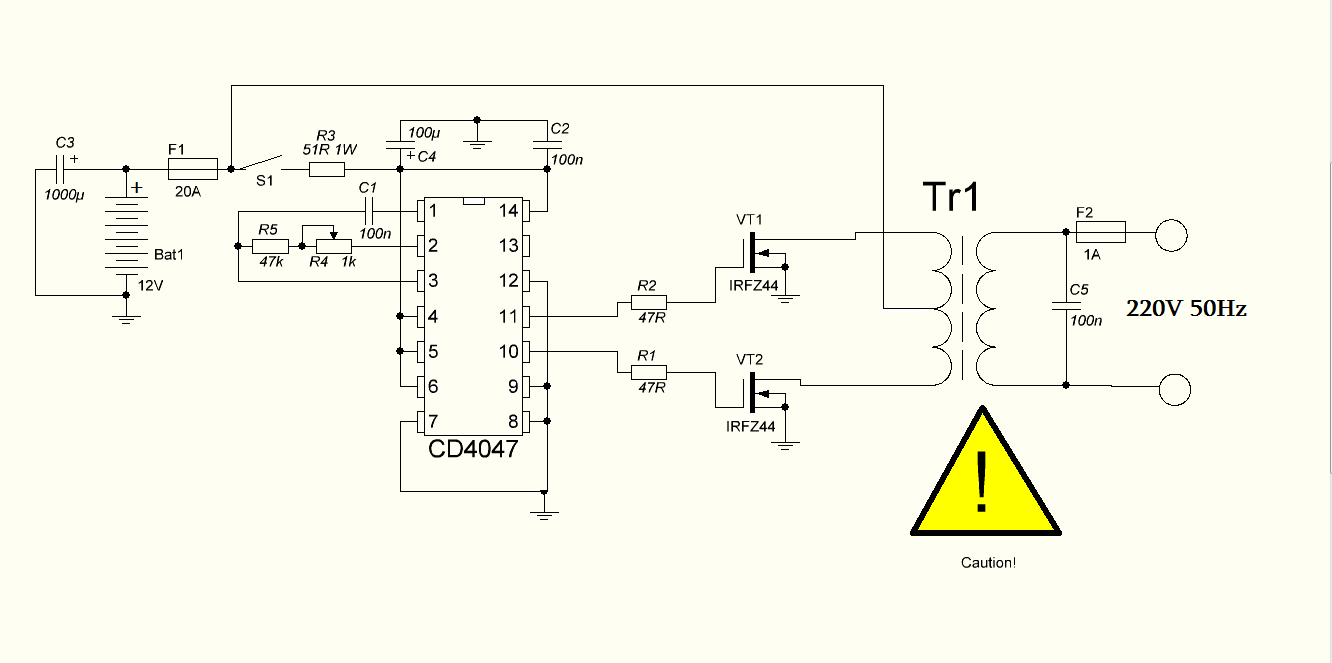

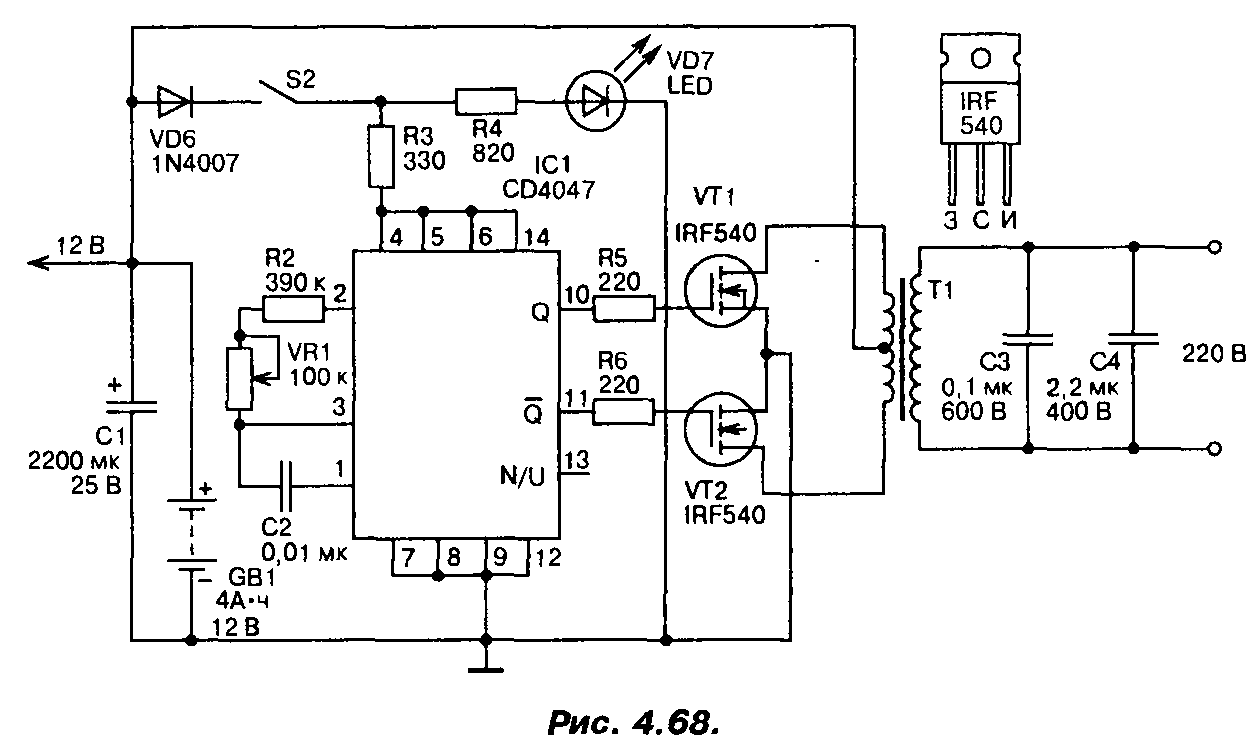

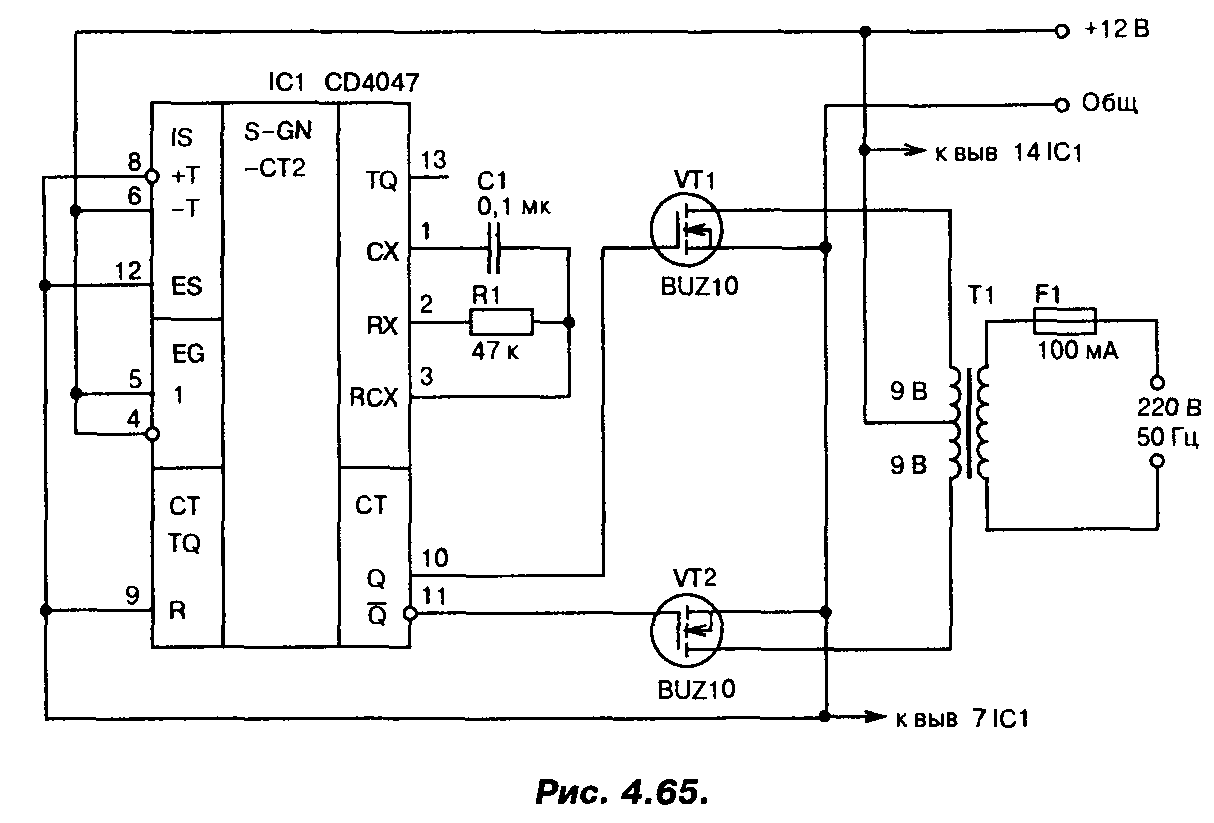

Существует большое количество разнообразных схем преобразователей. Работа их основана на использовании задающего генератора, управляющего работой транзисторных ключей. А они, в свою очередь, передают импульсный сигнал на трансформатор, задача которого преобразовать сигнал до уровня 220 вольт. Использование в качестве ключей мощных полевых транзисторов (мосфетов) значительно упрощает схемотехнику устройств.

К выходам микросхемы, прямому и инверсному, подключаются мосфеты IRL2505. Сопротивление открытого канала IRL2505 составляет всего 0,008 Ом. Это даёт возможность не использовать радиаторы при требуемой мощности до 100 Вт.

Частота генерации микросхемы задаётся цепочкой R1-С1 и рассчитывается по формуле: f=70000/(R1*C1). Цепочка R2-C2 предназначена для плавного запуска генератора. В качестве линейного стабилизатора DA2 используется 78L08, с напряжением стабилизации +8 вольт. Резисторы используются мощностью 0,25 ватт. Конденсатор С1 ставится плёночного типа, а С6 любого вида, но рассчитанный на номинальное напряжение не менее 400 вольт. Трансформатор используется с обмотками, рассчитанными на 220 и 12 вольт.

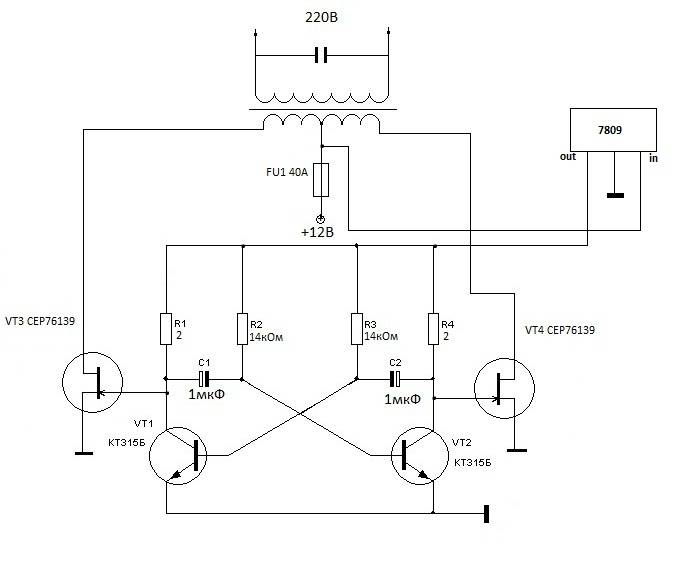

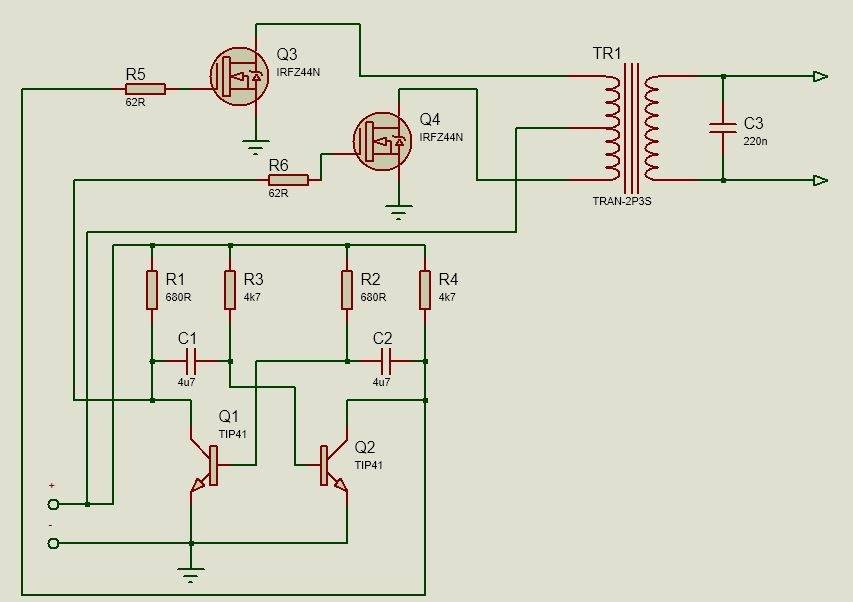

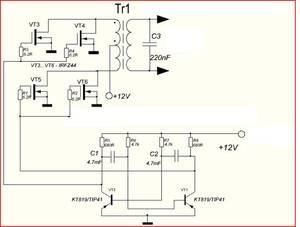

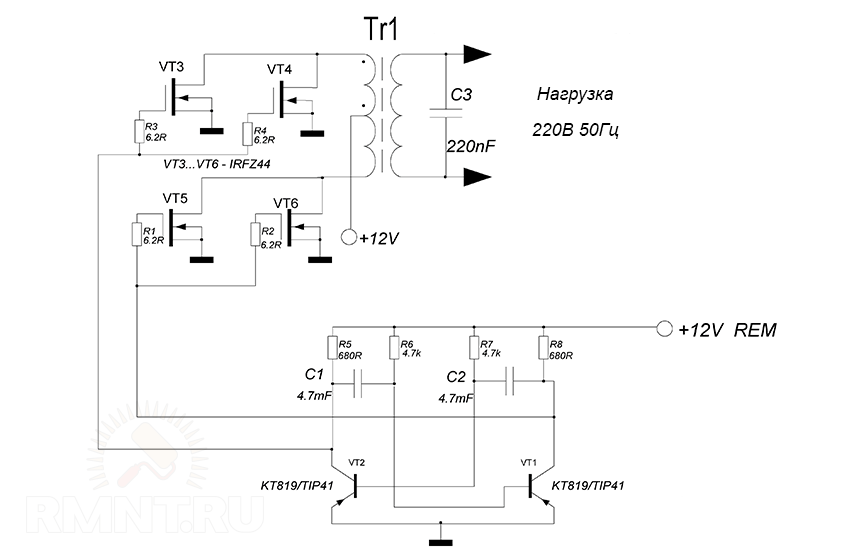

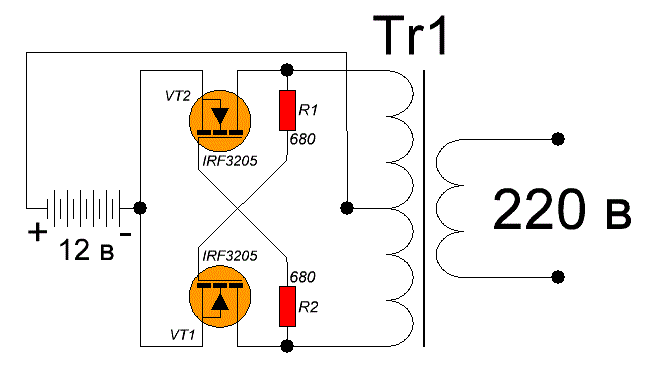

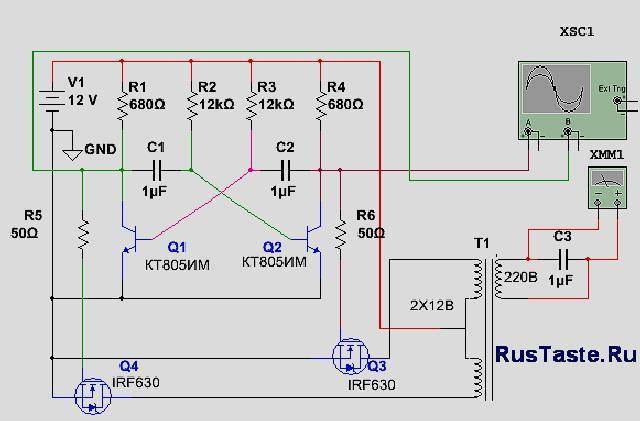

Схема на транзисторах

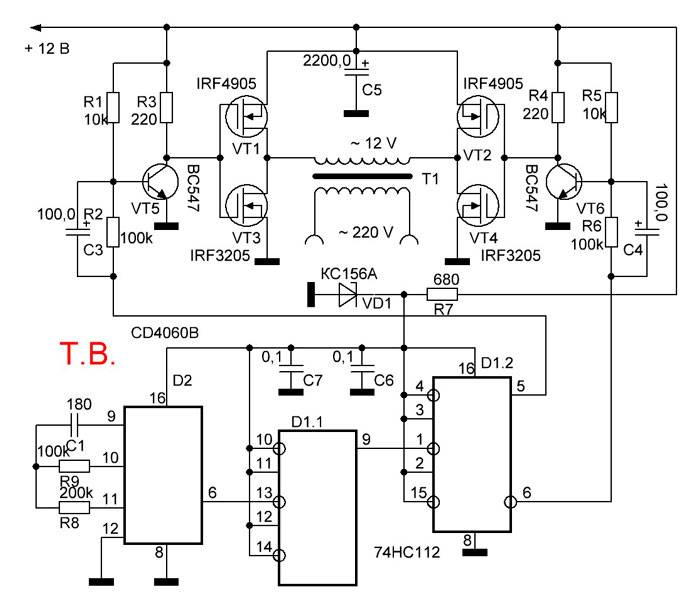

В качестве основы для изготовления конструкции используется генератор, работающий на частоте 57 Гц. Задающий генератор управляет работой силовых ключей, выполненный на мощных полевых транзисторах. Эти транзисторы можно заменить на IRFZ40, IRF3205, IRF3808, а биполярные на КТ815/817/819/805.

Мощность инвертора зависит от количества комплементарных пар полевиков на выходе и характеристик трансформатора. Напряжение на выходе составляет 220–260 вольт. При использовании двух пар транзисторов мощность достигает 300 ватт. Такой преобразователь не требует наладки и при правильной сборке и исправных радиодеталях работает сразу. При работе без нагрузки ток потребления составляет до 300 мА. Для надёжной работы транзисторы устанавливаются на теплоотвод через изоляционные прокладки. Силовые дорожки, в случае развода на печатной плате, выполняются шириной не менее 5 мм или проводом сечением от 0,75 мм2.

Суть работы устройства заключается в преобразовании постоянного напряжения в переменное, после чего сигнал подаётся на повышающий трансформатор. Первичная обмотка повышающего трансформатора с 12 на 220 вольт имеет меньшее количество витков, чем вторичная. При протекании тока в первичной обмотке, под действием переменного магнитного поля, на вторичной обмотке возникает электродвижущая сила (ЭДС). При подключении нагрузки к вторичной обмотке по ней начинает протекать переменный ток. Для расчёта трансформатора можно воспользоваться справочниками или онлайн-калькуляторами, но проще взять готовый из ненужного источника бесперебойного питания.

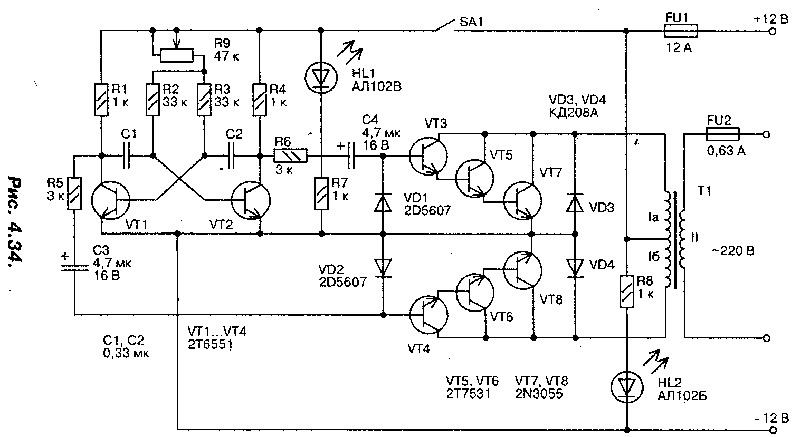

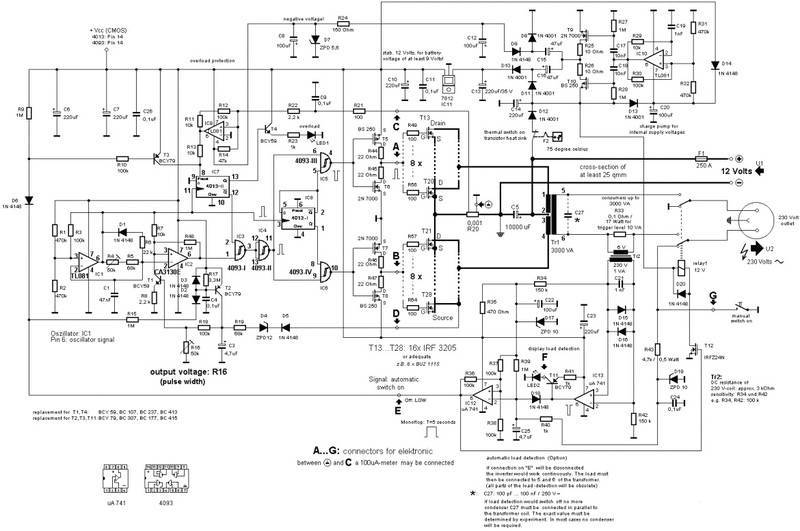

Мощный повышающий прибор

Такие преобразователи изготавливаются по сложным схемам и сложны для повторения даже опытным радиолюбителям. Например, схема инвертора 12 в 220 на 3000Вт:

Своими руками выполнить такую схему практически невозможно, так как потребуется не только правильно рассчитать трансформаторы, но и верно настроить задающий генератор. А такие операции выполнить без специального оборудования затруднительно.

Генератор выполнен на микросхеме TL081. Его питание осуществляется девяти вольтовым стабилизатором. Сигнал в микросхеме преобразуется, уменьшается по частоте и подаётся на силовые ключи. В схеме реализована защита выхода от перегрузки, а вход защищается плавким предохранителем от перенапряжения.

Originally posted 2018-04-18 12:30:34.

Особенности конструкции и работы преобразователя

Из-за того, что работа преобразователя происходит на низких частотах, у трансформатора должен быть сердечник из стали. Рекомендуется применять силовой трансформатор, который использовался в отечественных цветных телевизорах (на лампах). Это ТС-180 и аналогичные. Как и большинство других инверторов, построенных на простых ШИМ-модуляторах, эта конструкция способна выработать синусоиду, но не очень качественную – на графиках работы можно видеть заметные ступени.

Чтобы сгладить эти пульсации, устанавливается конденсатор, на схеме он обозначен С7. Высокая индуктивность обмоток трансформатора тоже позволяет существенно сгладить пульсации, но неизбежно появится гудение. Стоит отметить, что гул от трансформатора – это норма, а не признак поломки.
