Как правильно последовательно подключить розетки в квартире

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» — укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Прокладка кабеля, монтаж подрозетников и розеток

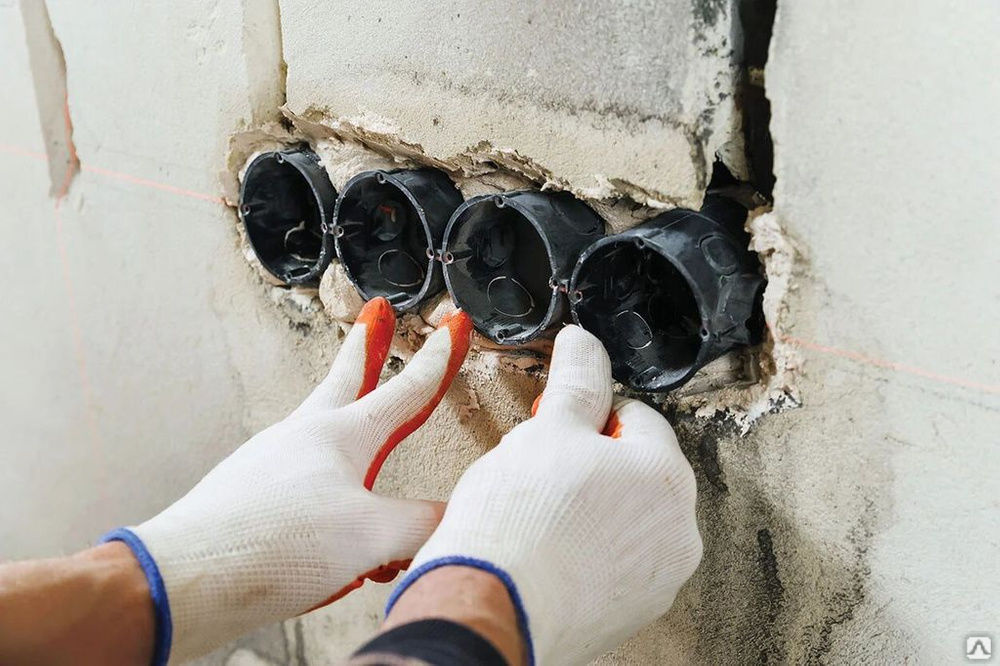

Следующим шагом является вмазывание подрозетников с помощью гипса или алебастра, по разметочным линиям нужно выставить подрозетник по горизонту, а также по отношению плоскости стены, предварительно сделав отверстие в подрозетнике, в которое после застывания раствора прокладываться кабель, заранее проложенный в штробе.

При чем, не будет являться ошибкой, если подрозетник будет немного углублен на 1-2 мм, а вот выход его за плоскость стены крайне не допустимо. Проложенный кабель временно фиксируются с помощью дюбель хомутов или точечным наложением раствором алебастра и только после проверки проложенной линии его можно окончательно заштукатурить.

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

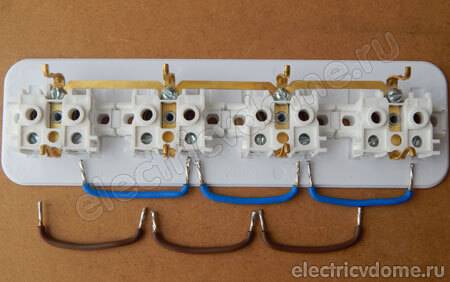

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки – ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

• Схема подключения двойного выключателя
• Проходной выключатель схема подключения

Монтаж блока розеток

Когда раствор застынет, тогда вам необходимо будет перейти к подключению блока розеток к сети 220 Вольт. Подключить розетки можно шлейфом только в том случае, если вы не будете подключать мощную технику. Для подключения провода вам необходимо будет отключить электричество на электрическом щитке. Теперь вам необходимо установить специальные перемычки. Если вам необходимо подключить три или четыре розетки, тогда можете воспользоваться схемой, которая расположена ниже:

После того, как вы подключите провода к клеммам, можно будет выполнить установку блоков. Затем вам необходимо просто установить декоративную крышку и зафиксировать розетки.

Мы надеемся, что эти варианты подключения блока розеток пригодятся вам в электромонтажных работах.

Порядок работ по монтажу шлейфового соединения

1. Подготовка мест установки подрозетников и штробление стен для укладки кабеля между розетками.
2. Прокладка кабеля от распределительной коробки к первому подрозетнику, от первого – ко второму и так далее по количеству розеток в шлейфе.
3. Установка подрозетников.
4. Подготовка ответвлений для подключения РЕ-проводника, а в случае необходимости – нулевого и фазного провода.
5. Монтаж ответвлений и укладка их в подрозетнике.
6. Подключение нулевого, фазного и заземляющего проводника к соответствующим клеммам устройства.
7. Фиксация рабочей части изделия в монтажной коробке.
8. Установка крышки розетки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Подключение розетки rj-45

Таким образом, шлейфовое соединение розеток позволяет значительно сэкономить на длине электрических кабелей. Кроме того, оно дает возможность существенно уменьшить объем строительных работ по прокладке электрической проводки. Такое техническое решение может оказаться идеальным при возникновении необходимости добавления одной или двух розеток в помещении без проведения масштабных ремонтных работ.

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Минусы электрического последовательного подключения

Многие электрики считают, что такой метод подсоединения розеток недопустим по ПУЭ:

• Согласно электротехническим правилам нельзя выполнять проводку с разрывом проводников РЕ, так как они останутся незаземленными.
• Слабый уровень надежности. Перед выполнением работ необходимо делать сложные расчеты, если возникнут противоречия с перегрузкой из-за мощностей. Самое страшное, что может произойти при замыкании в цепи, возгорание в системе.
• Шлейфовым способом можно подключать розетки, если планируется использование электрических приборов с малой мощностью, чтобы работать с другим устройством понадобится отдельный вывод и силовой кабель. В этом случае теряется главное преимущество – экономичность.

Кроме всего, возрастает объем употребления энергии на бытовые нужды. Необходимо проводить другой электромонтаж, рассчитывать его надежность, подбирать розетки с иными параметрами.

Рекомендации и полезные советы

Нередко приходится менять одинарную или двойную розетку из совдеповских времен. Советские и современные подрозетники отличаются диаметром. Старый металлический тип коробок больше, поэтому коммутирующие устройства посредством распорок слабо удерживаются. В скором времени особенно розетки выпадают из посадочного места. Устанавливается новый подрозетник в лунку путем фиксации на быстротвердеющий раствор. Чаще это строительный гипс (алебастр). В случае с гипсокартонными конструкциями нужно выбирать монтажные коробки с металлическими распорками. С помощью винтов они плотно прижимаются к листу за счет плоской наружной кромки.

Выпадающая из стены розеткаИсточник sdelaysam-svoimirukami.ru

В большинстве случае устройства укомплектованы винтами и «лапками». Реже они отсутствуют. Поэтому перед установкой розеток для скрытой проводки стоит заранее проверить комплектацию. Если распорки отсутствуют, то их можно приобрести отдельно. Также некоторые модели изготовлены так, чтобы можно было монтажную площадку закрепить к стене на саморезы. Тогда старый подрозетник можно будет оставить.

К двойным розеткам многие относят все виды коммутирующих устройств, в которые можно вставить две штепсельные вилки. Однако, существуют приборы с общим контактным модулем и с отдельными двумя колодками. Первый вариант двойных розеток предполагает установку в один подрозетник, подключение к одному двухжильному проводу или с заземлением. Соответственно, у вторых пара монтажных коробок и пара питающих кабелей. Если коммутаторы планируется использовать под маломощное оборудование, технику и приборы, то их можно подсоединить к одному кабелю. Здесь от первой розетки нужно выпустить перемычки ко второй.

Подключение сдвоенной розетки к одному проводуИсточник skidka.ua

Некоторые начинающие мастера неосознанно подключают ноль и фазу к одному контакту. Это приводит к короткому замыканию. Ошибка совершается из-за возможности ввода провода с двух сторон относительно контактной колодки. Чтобы правильно выполнить подсоединение питающего кабеля, нужно перепроверить – какая клемма идет к паре контактных пластин (между ними формируется отверстие под электрод штепсельной вилки).

Первое положение верное, второе – ошибочноеИсточник userapi.com

Современная бытовая техника часто комплектуется шнуром с угловой вилкой. Они дольше служат, если провод не будет перегибаться. То есть лучше двойную розетку устанавливать так, чтобы шнур опускался вертикально вниз.

Видео описание

В этом видео показано как подключить 2 розетки к одному питающему проводу:

Коротко о главном

Все работы с электрической системой дома проводятся только после отключения питания на нужном кабеле посредством автоматики в электрощите.

Двойная розетка – это коммутирующее устройства с двумя гнездами под штепсельную вилку и с одной контактной колодкой.

Подключение двойной розетки выполняется к одному кабелю: заземление вводится в центральную клемму, фаза и ноль в боковые. Существует негласное правило в среде электриков – фазная жила всегда подключается к правому контакту, нулевая к левому.

Сдвоенные розетки с парой клеммных колодок подсоединяются к одному проводу через перемычку (от первой ко второй розетке), если подключаемые приборы не потребляют больше электроэнергии, чем допустимо по номиналу кабеля/розетки. В ином случае подводится два отдельных провода на каждую колодку.

Устройство электрической розетки

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

• Декоративная накладка с закреплённым винтом.
• Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
• Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если , можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, сделано правильно.

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Нет опасности появления на клеммах аккумулятора разных напряжений. Напряжения на всех параллельно соединенных аккумуляторах одинаковы в силу самого характера соединения. Значит параллельно соединенные аккумуляторы не могут “разбежаться” – они будут разряжаться или заряжаться синхронно.

С ледовательно, потенциальную опасность представляет начало разряда или , соединенных параллельно. Но в начале разряда или зарядки, как мы уже выяснили, могут без вреда для себя разряжаться или заряжаться токами, которые превышают установленные производителем ограничения. Поэтому можно было бы сказать, что параллельное соединение разнородных аккумуляторов не представляет опасности. Но мы будем осторожнее, и скажем, что такой опасности почти нет – но при параллельном соединении разной емкости или изготовленных по разным технологиям нужно избегать ситуаций, когда зарядный или разрядный ток в несколько раз превышает установленное производителем предельное значение зарядного или разрядного тока одного аккумулятора.

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос – как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

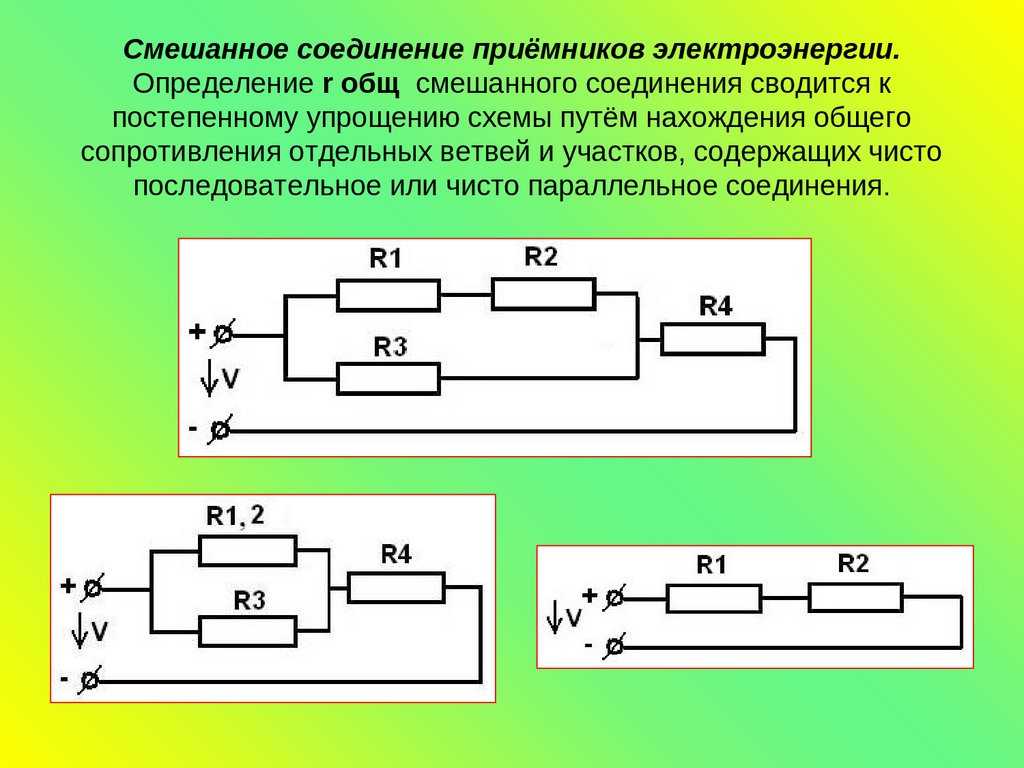

Все источники света люминесцентные (экономки), светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости

А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты. Не используйте индикаторную отвёртку для этих целей

Не используйте индикаторную отвёртку для этих целей

Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Розетка с присоединёнными проводами

Довольно трудная, но не очень ответственная операция:

Прорезание выемки для провода

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Поделиться с друзьями:

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Как расположить розетки в помещении?

Правильное расположение розеток в помещении играет важную роль для удобства и эстетики его использования. В данной статье мы рассмотрим несколько вариантов, которые помогут вам принять решение о том, где разместить розетки в вашем помещении.

Определите цели использования помещения

Перед тем как приступить к планировке размещения розеток, вам следует определить, для каких целей будет использоваться данное помещение. Например, если это гостиная, вам может понадобиться много розеток для подключения телевизора, музыкальной системы и других устройств

Если помещение предназначено для работы, то важно предусмотреть достаточное количество розеток для подключения компьютера, принтера и других офисных устройств. Кроме того, учтите, что размещение розеток должно быть удобным и доступным для всех пользователей помещения

Следуйте правилам электробезопасности

При планировке размещения розеток необходимо соблюдать правила электробезопасности

Важно учесть следующие моменты:

• Розетки должны быть установлены на безопасном расстоянии от источников воды, таких как раковины, душевые кабины и ванны.
• Не ставьте розетки на неустойчивые поверхности или в местах, где они могут подвергаться механическому воздействию.
• Избегайте перегрузки розеток, не подключайте к одной розетке слишком много устройств.

Учитывайте мебель и дизайн помещения

При размещении розеток в помещении важно учитывать мебель и дизайн интерьера. Подумайте заранее, где будет стоять мебель и какие устройства будут находиться рядом с розетками

Используйте скрытые варианты размещения розеток, чтобы не портить внешний вид помещения. Например, можно установить розетки в пол или использовать плинтусные розетки.

Консультируйтесь с профессионалами

Если у вас возникают сомнения или вопросы относительно размещения розеток в помещении, не стесняйтесь обратиться за советом к профессионалам. Квалифицированные электрики смогут предложить вам оптимальные решения в соответствии с требованиями безопасности и функциональностью.

Важно помнить, что правильное размещение розеток в помещении является фундаментом комфортного использования электронных устройств. Следуя приведенным выше рекомендациям, вы сможете создать функциональное, безопасное и эстетически привлекательное пространство

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

1. окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
2. изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

1. Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
2. Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.
