Работа кондиционера
Принцип работы кондиционера эксплуатирует циклы перехода фреона из одного фазового состояния в другое. Когда хладагент конденсируется, отдает порядком энергии, при переходе в газообразное состояние имеет место обратный процесс. Позволит получить на конденсоре очень высокие температуры, на испарителе понизить до невероятных размеров. На улице жарко, конденсор температурой выше 60 ºС легко отдает тепло. Температура испарителя едва выше нуля (исключая образование инея, формируя коренное отличие от холодильника, где целенаправленно работают при отрицательных температурах). Водителям транспорта знаком неприятный эффект автокондиционера, воздух насыщается вонью. Внутри, на испарителе копится влага, кондиционер не работает непрерывно. Моментами простоя образуется влажная, теплая среда, способными к размножению чувствуют бактерии. Возьмите на заметку: кондиционер (комнатный) хулиганит подобным образом, настало время провести санобработку прибора.
Подойдут прежние средства, используемые сервисными центрами вдоль шоссе, допускается прибор разобрать, вымыть. Наверняка гарантия будет потеряна, решайте, который способ лучше.
Необязательно искать «чайник», используемый автосервисом. Подойдет ультразвуковой увлажнитель воздуха. Разумеется, раствор берут дезинфицирующий, создавая направленное движение пара. Параметры кондиционеров авто, комнатного отличаются не слишком сильно, коснись дело испарителя.
Получая нужный расклад температур, компрессор откачивает воздух испарителя, создавая разряжения, закачивает в конденсор, повышая температуру, за счет давления облегчая переход фреона в жидкое состояние. Контур замкнут, хладагент быстро пройдет обратно в испаритель, нивелируя усилия компрессора. Блокируя описанный эффект, используется капиллярная трубка (в авто – расширительный клапан). Сечение прохода жидкости мало, фаза бессильна развить большую скорость. Разница давлений сохраняется. В том, как работает кондиционер, много подсказано холодильником. Отличие в принудительном обдуве конденсора, объем комнаты сравнительно велик. Для улучшения теплообмена встраивается вентилятор. Так устроен кондиционер! Большинство изделий комплектуют пультом управления, редко хочется лезть вверх, пытаясь наладить режим.
Конструкция
Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.
Из чего состоит кондиционер:
- Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
- Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
- Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию холодного воздуха в комнату, превращает хладагент в газ;
- Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
- Вентилятор — генерирует воздушную струю, направленную на теплообменники.

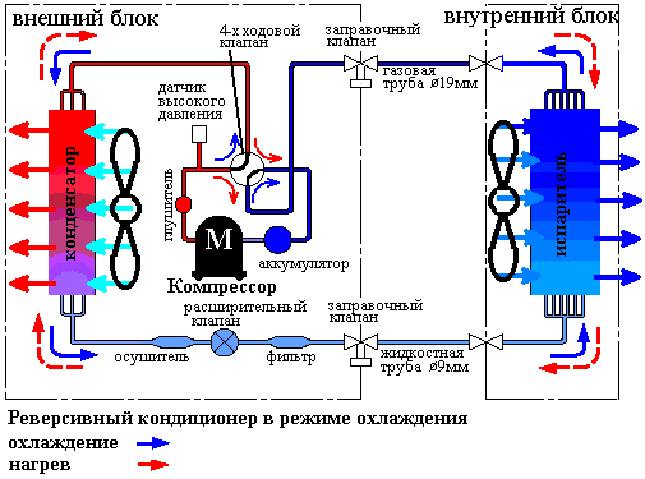

Классическая схема кондиционера,его работы представлена на рисунке.
Схема кондиционера в режиме охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.
Как работает кондиционер?
В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.
Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.
В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.
Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.
Инструкции по эксплуатации и техобслуживанию

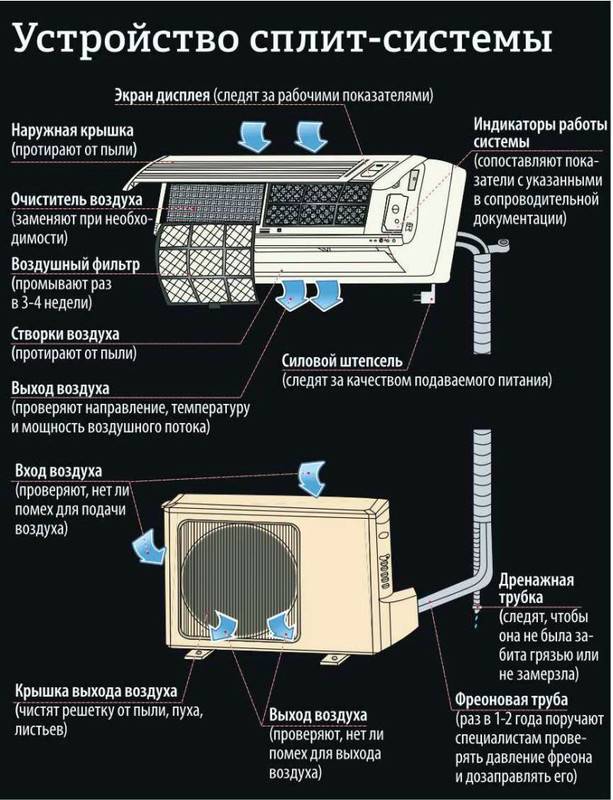

В документации есть схема сплит системы. На ней есть все узлы устройства. Для управления есть пульт дистанционного управления (ДУ). Им можно менять силу и направление воздушного потока по вертикали − кнопка «SWING». В горизонтальной плоскости потоки воздуха распределяют при помощи решетки. Ее поворачивают вручную. Запрещено руками двигать жалюзи, если блок включен.
Чертеж пульта есть в инструкции. На нем указаны все кнопки и их назначение. Ниже в таблице приведен стандартный набор клавиш.
| № п/п | Функция кнопки | Описание |
| 1 | уменьшение температуры | — |
| 2 | увеличение температуры | — |
| 3 | выбор режима | AVTO (автоматический режим) |
| COOl − охладить | ||
| DRY − осушить | ||
| HEAT − подогреть | ||
| FAN − вентилировать | ||
| 4 | регулировка жалюзей | SWING |
| 5 | сброс настроек | — |
| 6 | скорость работы вентилятора | LOW – низкая скорость |
| MED – средняя скорость | ||
| HIGH – высокая скорость | ||
| 7 | таймер включения | ей задают время, одно нажатие + 30 минут |
| 8 | режим «сон» | — |
| 9 | таймер выключения | ей задают время, одно нажатие + 30 минут |
| 10 | включить/выключить | ONN/OFF |
В инструкции подробно описаны все режимы работы. В бытовых моделях это осушение воздуха, нагрев, вентиляция, сон. Устройство в режиме «сон» автоматически управляет вентилятором (скорость вращения), температурой, отключается самостоятельно через 7 часов. В течение этого времени в комнате поддерживается оптимальный микроклимат.
Типы кондиционеров
Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.
Кондиционеры сплит – системы
Устройства типа сплит прекрасно подходят для маленьких комнат.
Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.
Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.
Кондиционеры потолочного типа
В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.
Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.
Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.
Сплит-система
Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.
В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.
А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.
Промышленные кондиционеры
Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.
Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.
Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.
«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».
Схема чиллер-фанкойл 2
Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.
Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.
Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.
По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
Обзор недорогих кондиционеров для квартиры
Большинство людей не готовы выложить крупную сумму за климатическую технику, поэтому у каждой фирмы всегда есть в наличии недорогие кондиционеры в квартиру, которые могут стоить от 12-13 тысяч рублей.
Чем же дешевые сплит-системы отличаются от более дорогих? Внешне бюджетная техника может выглядеть также привлекательно. Разница будет заметна при установке и работе прибора.
Здесь могут быть установлены китайские компрессоры без названия, детали часто выполнены из пластика, который при работе издает неприятный запах. Те, кто ремонтируют сплит-системы, при разборе блоков нередко отмечали отсутствие важных скрепляющих механизмов в главных электрических деталях.
Безусловно, наличие тех или иных дополнительных функций зависит от того, сколько стоит кондиционер в квартиру. Вряд ли дешевые модели комплектуются дополнительными фильтрами очистки или возможностями тонкой настройки режимов работы.
Плюсом недорогих кондиционеров в квартиру можно считать небольшой наружный блок. Именно у бюджетных сплитов теплообменник и вентилятор имеют уменьшенные габариты. Хотя по мощности такие устройства могут не дотягивать до своих более дорогих «собратьев».
Ниже представлен обзор кондиционеров для квартиры, которые пользуются спросом у покупателей уже не один год и имеют приемлемые цены в диапазоне от 9 до 30 тысяч рублей.
| Название | Серия | Цена | Плюсы | Минусы |
| DAIKIN | FTYN | От 26 000 | Экономичное потребление; современный хладагент; широкий диапазон рабочих температур; большой набор дополнительных функций. | Отсутствие подсветки на пульте ДУ |
| PANASONIC | CS | От 11 000 | Экономичное потребление, быстрый выход на заданные параметры, низкий уровень шума, устранение неприятных запахов, гарантия на компрессор до 5 лет. | Плохо управляется горизонтальный поток воздуха, щелканье пластика при переключении режимов, неинформативный пульт ДУ. |
| HAIER | HSU | От 17 000 | Современный хладагент, хорошее и быстрое охлаждение, дополнительные фильтры и некоторые функции типа таймера, авторестарта, регулировки жалюзи. | Треск и запах пластмассы, бледный дисплей на пульте ДУ. |
| BAllU | BSW | От 9 000 | Современный хладагент, дезодорирующий фильтр, запоминание настроек, регулировка направления воздушного потока. | Хрупкий пластик, сбои в настройках, шум. |
| LG | G (GOOD) | От 14 000 | Экономичное потребление, особое покрытие теплообменника наружного блока, антибактериальный фильтр, современный фреон, многоуровневая регулировка подачи воздуха. | Треск пластика, шум компрессора, частые поломки вентилятора и компрессора, слабый механический фильтр. |
Сколько должен стоить кондиционер в квартиру – решать только пользователю, исходя из личных предпочтений.
Неисправности кондиционеров
Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.
Агрегат не включается
Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:
- Устройство не подключено.
- Неисправна командная микросхема.
- Отсутствует связь между наружным и внутренним блоками.
- Не работает пульт управления.
- Сработал автомат защиты.
- Ошибочная коммутация при подаче сигналов.
И наконец, устройство может производить сбой в силу банального износа деталей.
Отключение сплит-системы после непродолжительной работы
Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.
В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.
Течь конденсата из внутреннего блока
В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.
Кондиционер работает не на полную мощность
Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.
Запахи
Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.
Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.
Как происходит охлаждение и нагрев воздуха?
Во время испарения хладагент способен удалять тепло. В качестве небольшого эксперимента можно сделать небольшой опыт. Для этого следует намазать руку спиртом или раствором с содержанием спирта. После нанесения жидкости на руке почувствуется холод, который образуется вследствие испарения жидкости, таким образом, спирт, испаряясь, забирает тепло исходящее от тела.
Обратный процесс: во время конденсации (то есть при переходе жидкости из газообразного состояния в жидкое) вещество отдает тепловую энергию. Такой процесс конденсации можно наблюдать в парной.
В тот момент, когда устройство кондиционера работает на охлаждающем режиме, фреон подлежит испарения в теплообменнике во внутренней части системы, а конденсация проходит во внешнем блоке. При функционировании устройства в обогревающем режиме, весь процесс происходит в обратном порядке. Конденсация осуществляется в теплообменнике, а испарение в наружном блоке.
Как правильно использовать кондиционер? Для работы с оборудованием (чтобы ознакомиться с процессом работы и правильно включать систему) в его комплектацию входит инструкция пользователя с полным описанием работы режимов и управлением системой через пульт.
Технические характеристики
Климатическую технику, работа которой построена на принципе теплообмена, выбирают для помещения определенной площади, с конкретным объемом воздуха. Чтобы система работала долго и качественно, ее технические параметры должны соответствовать габаритам комнаты, офисного помещения. При покупке оценивают характеристики модели:
- потребляемую мощность;
- мощность охлаждения (1 кВт мощности на 10 кв. м площади);
- мощность в режиме обогрева;
- энергоэффективность в режимах обогрева, охлаждения (ERR, COP);
- уровень шума;
- срок службы;
- производительность.
Энергоэффективность климатической системы характеризуют коэффициенты COP, ERR. Их рассчитывают как отношение мощностей охлаждения (обогрева) к мощности потребления.
Лучшие цены на мульти сплит системы на 3 комнаты
Кондиционер – залог комфортного нахождения в помещении, будь то жилая комната или рабочая зона. Он позволяет осуществлять управление микроклиматом и регулировать температурный режим. Но что делать, когда необходимо следить за климатом сразу в трех комнатах? Для этого существует мульти сплит система на 3 комнаты. Она позволяет контролировать три помещения сразу, выводя всю систему через один наружный блок.
Система может состоять из кондиционеров разного типа – кассетные, настенные потолочные и другие. Главное преимущество сплит системы на 3 комнаты – вывод коммуникации через один наружный блок. Для помещений может устанавливаться один общий режим функционирования и температура, что позволяет не беспокоиться о каждой комнате отдельно.
Важно помнить, что мульти кондиционер на 3 комнаты способен поддерживать только один общий режим работы. Если включить один блок на охлаждение, а два других — на обогрев, система откажется работать
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 60
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB..
- Внешний блок (мм) 800x333x554
- Внутренний блок (мм) 717х193х302
- Площадь (м2) 60
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 80
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB..
- Внешний блок (мм) 845х700х320
- Внутренний блок (мм) 722х290х187
- Площадь (м2) 79
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 09 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 55
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 75
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (2 шт) / DHMULT — 09
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM072DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280
- Инвертор да
- Площадь (м2) 40
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM092DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280; 800х300х198
- Инвертор да
- Площадь (м2) 60
Royal Clima RCI-TM12HN (3 шт.) / 4RFM-28HN/OUT..
Компания General Climate создало идеальное решение для трёхкомнатной квартиры – это GC-MES07HRN1. ..
Мульти сплит система Royal Clima 3RFM-21HN/OUT + RCI-TM09HN
Мульти сплит система Funai SM35HP.D04/S (2 шт.) / RAMI-3OR70HP.D05/U
Активная площадь использования данной системы – 70м2. Отличный вариант для офисных помещений, мини ..
- Вес (кг) 7,1 / 49
- Внешний блок (мм) 860x670x310
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 70
Функционирование системы
Рассмотрим, как работает кондиционер. Начнем с принципа работы сплит системы кондиционера. Итак, сплит-система состоит из таких компонентов.
Наружный блок кондиционера
Здесь имеется конденсатор с обдувающим его вентилятором и компрессор. Таким образом, самые шумные узлы оказались на улице, в чем и состоит основное достоинство сплит-систем.
Рассмотрим принцип работы компрессора кондиционера. Компрессор сжимает хладагент до давления в 20 – 25 атм, вследствие чего его температура повышается до 90 градусов. Дешевле всего обходятся поршневые компрессоры, но их надежность оставляет желать лучшего, особенно если на улице холодно. Этого недостатка лишены более дорогие спиральные компрессоры.
Принцип работы сплит-системы на охлаждение
Модели, в которых вентилятор наружного блока вращается с постоянной скоростью, работают эффективно только в узком диапазоне температур наружного воздуха. В более «продвинутых» кондиционерах скорость вентилятора плавно или ступенчато регулируется в зависимости от температуры.
Через капилляр фреон понемногу продавливается в трубку, ведущую ко второй части прибора. Она называется…
Внутренний блок
Здесь помещен испаритель, который также обдувается вентилятором. Кроме этого, имеется плата управления, воздушный фильтр и поддон для сбора конденсата (сбрасывается по дренажному шлангу).
Давление фреона в испарителе составляет 4 – 5 атм, при этом он остывает до температуры менее 10-ти градусов.
По типу внутреннего блока (ВБ) сплит-кондиционеры делятся на такие виды:
- Настенные: ВБ помещается на стене в верхней ее части. Охлажденный воздух подается непосредственно в помещение.
- Кассетные: устанавливаются по центру потолка с тем расчетом, что все коммуникации будут спрятаны потолком подвесным. Сам ВБ имеет такие же габариты, что и стандартная потолочная плитка – 60х60 см. Мощные модели имеют двукратный размер – 120х60 см. Охлажденный воздух также подается непосредственно в помещение, но, в отличие от настенного варианта, сразу по четырем направлениям. Благодаря этому удается эффективно охлаждать помещение с гораздо большей площадью.
- Канальные: ВБ канального типа полностью прячется за подвесным потолком, а подача охлажденного воздуха осуществляется по сети воздуховодов. Таким образом, при помощи одного ВБ можно охлаждать воздух в нескольких комнатах.
Устройство внутреннего блока кондиционера
Большинство современных кондиционеров может работать в двух режимах:
- Работа кондиционера на холод: это обычный режим, при котором конденсатор размещается снаружи, а испаритель – в помещении.
- Работа кондиционера на тепло.
В кондиционерах, способных работать в режиме отопления, наружная и внутренняя части контура могут меняться ролями: внутренняя становится конденсатором, а наружная – испарителем. Для этого в контур добавляется перемычка и 4-ходовой клапан, который направляет хладагент в ту или иную магистраль.
Особенность кондиционеров обогревателей состоит в том, что их тепловая мощность в 3 – 4 раза выше потребляемой электрической мощности, тогда как у обычных электрообогревателей оба эти параметра имеют равные значения.
Как работает кондиционер: принцип работы кондиционера, его устройство и техническая схема
Залогом длительной и эффективной работы кондиционера является его правильная эксплуатация и регулярное обслуживание. Согласны? Но чтобы не допустить поломок этого совсем недешевого оборудования, желательно изучить устройство, а также рассмотреть принцип работы кондиционера.
Именно эти вопросы мы и обсудим в нашем материале – подробно разберем основные конструкционные элементы типового климатического оборудования. А также поговорим о принципе и особенностях его функционирования, приведем типовую схему. Дополним статью наглядными фото и полезными видеорекомендациями.
Особенности монтажа
Есть требования, которые учитывают при выборе места установки внутреннего блока. Они определены строительными нормативами:
- минимальное расстояние до потолка – 15 см;
- минимальное расстояние до ближайшей стены – 30 см;
- по направлению движения воздуха не должно быть препятствий, находящихся ближе 1,5 м;
- внизу не должны располагаться батареи, другие нагревательные приборы.
В многоэтажных домах наружный блок сплит системы устанавливают по согласованию с соседями, управляющей компанией (постановление 170).
Наружную конструкцию монтируют на несущую стену, прочное ограждение рядом с оконным проемом, на балконе, не утепленной лоджии, чердаке. Длина коммуникаций, соединяющих оба блока, не должна превышать ту, что указана в документации. Если трасса длиннее 6 м, в систему закачивают больше фреона.
Чтобы не было утечки хладагента, оба устройства устанавливают по уровню. При необходимости над уличной конструкцией крепят защитный козырек. Коммуникации прокладывают в стене или снаружи в коробе. Дренажный канал выводят в канализацию или на улицу.
Для запуска системы нужно соединить и провести вальцевание трубок. Закрутить гайки. Проверить герметичность соединений. Удалить специальным насосом излишки влаги, воздуха, заполнить хладагентом, провести тестирование.
Монтаж внутреннего блока
Выбрать для дома подходящую сплит систему не сложно. Есть элитные модели от известных японских фирм: Toshiba, Daikin, Matsushita Electric. Есть климатические системы инверторного типа средней ценовой категории и бюджетные модели китайской сборки (Pioneer, Electrolux, Hisense).
Охлаждение
Сплит-системы
Сплит-системы работают по принципу циклического охлаждения воздуха. Компрессор сжимает хладагент и передает его по трубопроводам в испарительный блок, где происходит расширение и охлаждение. Холодный хладагент через фильтр и вентилятор передается во внутренний блок и циркулирует внутри помещения, охлаждая воздух и удаляя из него избыточную влагу. Горячий хладагент проходит через конденсатор во внешнем блоке и тепло отдается окружающей среде.
Мобильные кондиционеры
Мобильные кондиционеры работают на основе циклического охлаждения воздуха. Воздух попадает внутрь устройства через входную решетку, проходит через фильтр, охлаждается и выходит через выходную решетку. Внутри устройства расположен компрессор, который сжимает хладагент и передает его через трубопроводы в испарительный блок, где осуществляется расширение и охлаждение хладагента. Охлажденный хладагент циркулирует в радиаторе, охлаждая воздух внутри устройства. Горячий хладагент идет обратно в компрессор, где происходит сжатие и передача его через трубопроводы в конденсатор, где тепло отдается окружающей среде.
Оконные кондиционеры
Оконные кондиционеры также работают на основе циклического охлаждения воздуха. Воздух попадает внутрь устройства через входную решетку, проходит через фильтр, охлаждается и выходит через выходную решетку. В устройстве находится компрессор, который сжимает хладагент и передает его через трубопроводы в испарительный блок, где происходит расширение и охлаждение хладагента. Охлажденный хладагент поступает в радиатор, где охлаждается воздух, и циркулирует обратно внутри устройства. Горячий хладагент передается через трубопроводы в конденсатор, где тепло отдается окружающей среде.
Испарительные кондиционеры
Испарительные кондиционеры работают по принципу испарения воды с последующим охлаждением воздуха. Внутри устройства расположен вентилятор, который через мокрую подставку для воды подает воздух в испарительный блок. Вода в испарительном блоке испаряется и охлаждает воздух, который через мокрую подставку возвращается в устройство. С помощью перистальтического насоса вода подается на подставку, где происходит ее испарение. Тепловой насос, расположенный внутри устройства, снимает избыточную влагу из воздуха и возвращает его обратно в помещение.
Принцип работы кондиционера
Работа кондиционера осуществляется в следующей последовательности технологического взаимодействия всех конструктивных элементов:
- Компрессор нагнетает в себя фреон из испарителя и осуществляет его сжатие, повышая его давление. С ростом давления повышается и температура. Фреон с высокой температурой под давлением подается в конденсатор.
- Газообразный фреон охлаждается под воздействием холодного воздуха и переходит в жидкое состояние. При этом происходит отдача тепла. Воздух, выходящий из конденсатора, в свою очередь нагревается теплом, которое отдает сжатый фреон.
- Фреон в виде жидкости под высоким давлением проходит через дроссель. При этом его давление снижается, а значит и резко понижается температура.
- Завершением рабочего цикла является возвращение хладагента в испаритель, где он претерпевает на себе воздействие комнатного воздуха. Фреон снова переходит в газообразную фазу, вбирая комнатное тепло. Рабочий цикл осуществляется и повторяется до тех пор, пока сплит-система включена.
