Как установить розетку в гипсокартоне: особенности монтажа, как сделать отверстие

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

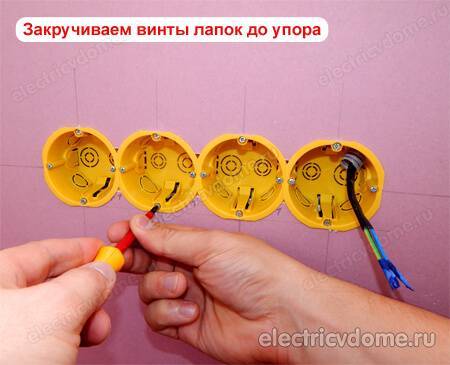

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

ноль рабочий – N (преимущественно синего цвета);
фаза – L (коричневый);
заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

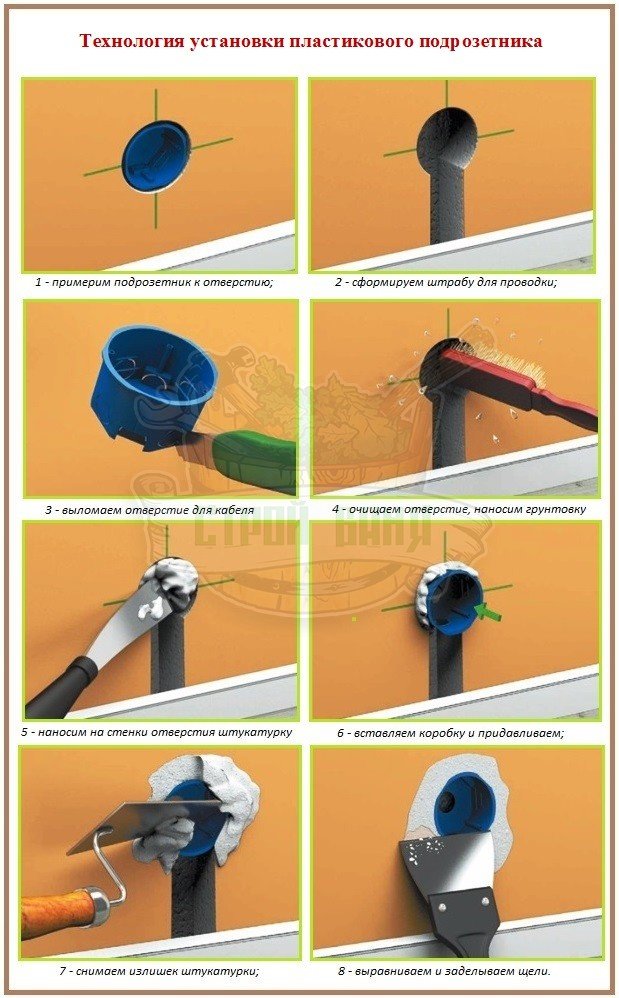

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

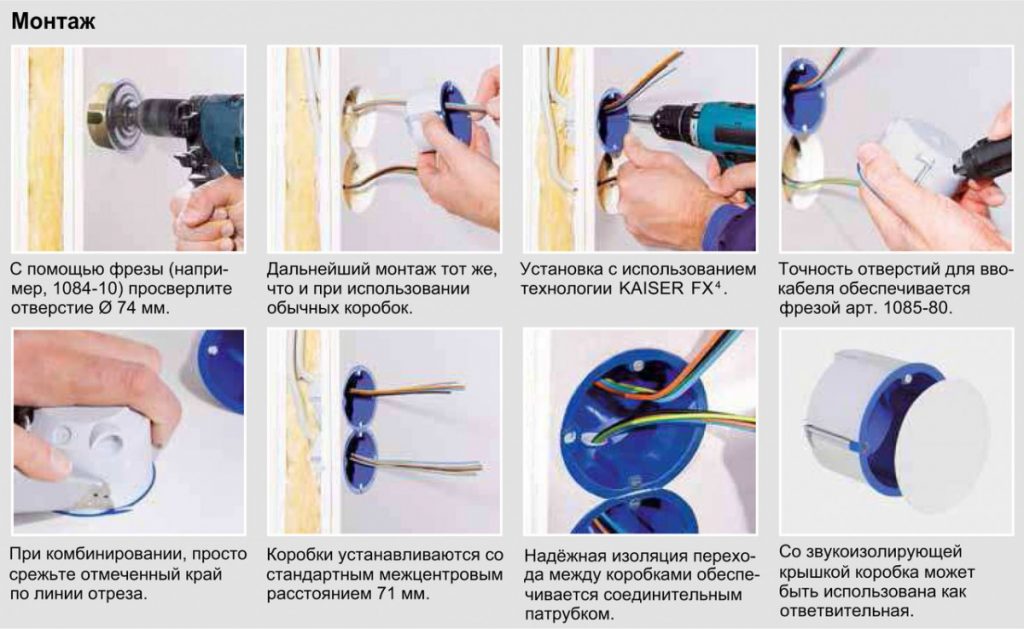

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

Существует ГКЛ различной толщины, коробки различной глубины

Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом

В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм

Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта

В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

электроинструмент – перфоратор, дрель;
коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
уровень, строительный нож, пассатижи;
карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

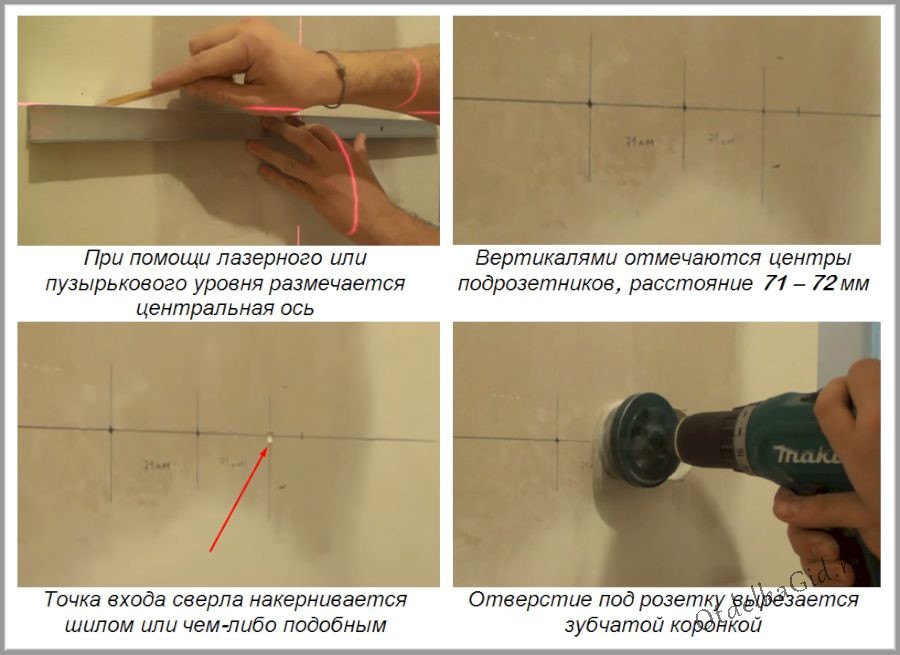

Но есть некоторые нюансы в нанесении разметки:

Отмерить от пола нужное расстояние.
Поставить метку, и провести линию, применив лазерный нивелир.

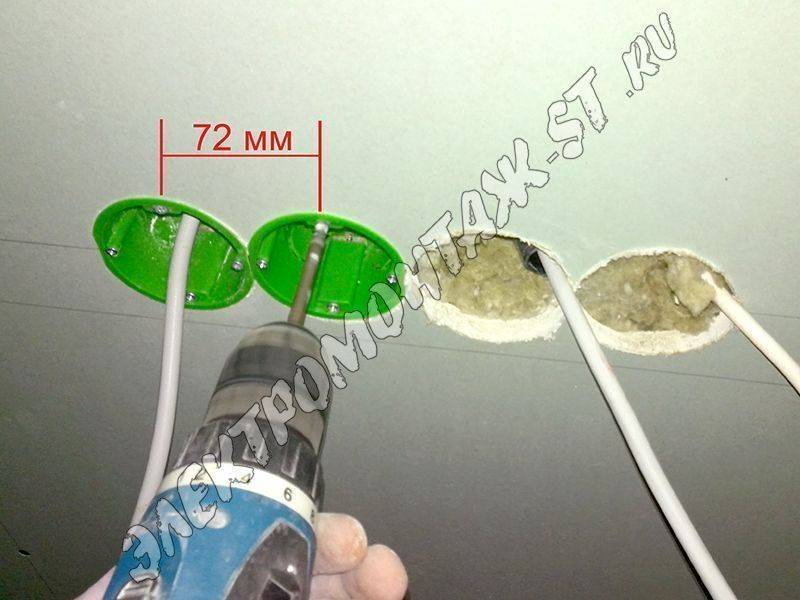

Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

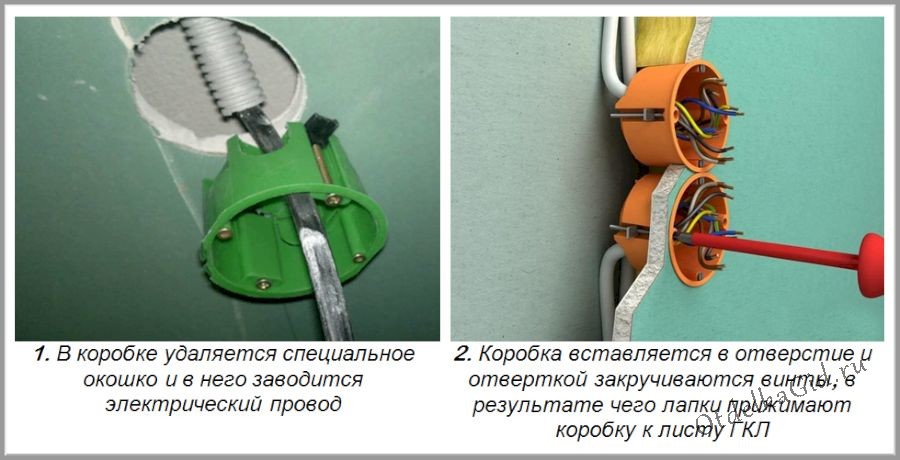

Фурнитуру вставляем в ГКЛ следующим способом:

В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
Выкручиваем специальные крепежи для фиксирования розеточной рамки.
Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

дрель;
насадка балеринка или коронка;
нож;
отвертка;
рулетка;
карандаш;
уровень;
железная линейка.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон — материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Высверлить коронкой (круговой пилой) по гипсокартону.

Самый быстрый и удобный способ. Коронки для гипсокартона продаются практически во всех строительных магазинах и на строительных рынках. Цена набора в зависимости от количества полотен, диаметра и производителя – от 2 до 30$. Наиболее ходовые наборы с 7 полотнами диаметром 26, 32, 38, 45, 50, 63 мм с одним держателем, глубина пропила до 18 мм. Цена такого набора 2-5$:

Для отверстий большего диаметра (например для установки светильников) можно купить набор с полотнами диметром 60, 67, 74, 81, 95 мм с глубиной пропила 32 мм. Такой набор стоит 5-8$.

Чтобы просверлить отверстие необходимого диаметра (или близко с тому) нужно сначала снять все полотна, чуть повернув каждое по часовой стрелке и вытянув на себя, выбрать полотно нужного диаметра и вставить его на место. Сверление занимает от 3 до 10 секунд, дольше полотно подбирать. Разметка и сверление производятся с лицевой стороны гипсокартона. Отверстия можно сверлить как на прикрученных к каркасу гипсокартонных листах, так и на незакрепленных в проектное положение листах.

Очень удобно, но бывает, что в наборах нет полотен нужного диаметра. Например, для установки подрозетника отверстие должно быть как можно более точным, чтобы подрозетник потом не болтался. В этом случае можно воспользоваться комбинированным способом: сначала просверлить отверстие коронкой, а потом подогнать отверстие до нужных размеров ножом. Как это можно сделать показано в видеоролике:

Если интересует только сверление, то смотреть видео полностью не обязательно.

Однако коронки под рукой может и не быть, не беда, есть и другие способы сделать отверстие в ГКЛ:

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Прокладка проводов в обшивке

Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

Оптимальная высота розетки от пола – 30 см.
Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Как сделать отверстие в гипсокартоне под розетку?

Врезать коробку в поверхность из ГКЛ самостоятельно при наличии достаточной глубины каркаса не составляет особого труда. Существуют два основных метода: инструментальный и ручной. Первый применяется наиболее часто и проводится по следующей схеме:

Выполняется разметка. Оптимально размещать розетки на высоте не менее 30 см в обычной комнате и 100 см в ванной и удалении от дверного косяка 10–15 см, выключатели – 80-90 см от пола, что ориентировочно находится на уровне опущенной руки. Но для удобства рекомендуется учитывать размещение предметов интерьера и анатомические особенности проживающих.

Чтобы врезка прошла без ошибок, лучше использовать лазерный уровень. При его отсутствии за основу берутся несколько точек отсчета, полученные отметки проверяются. Коронка для дрели, которая выбирается согласно диаметру коробки, должна быть надежно и без перекосов закреплена в патроне

Важно хорошо притянуть фиксирующее устройство, чтобы при высоких оборотах не произошло разбалтывание.

Центрирующая часть коронки выставляется по центральной точке разметки, формируется углубление. Инструмент необходимо удерживать перпендикулярно

Мощность регулируется в зависимости от степени проникновения: пока зубья не прорезали картон, скорость не должна быть большой, далее ее следует увеличить.

В разных нормативах расстояние между центрами подрозетников варьируется в пределах 71 – 72 мм, оба значения правильные, потому как при монтаже 1 мм особой роли не играет

Поставить подрозетник или коробку под выключатель квадратной или прямоугольной формы можно согласно пошаговой инструкции:

Отмечается контур будущего устройства, границы должны быть хорошо видны.

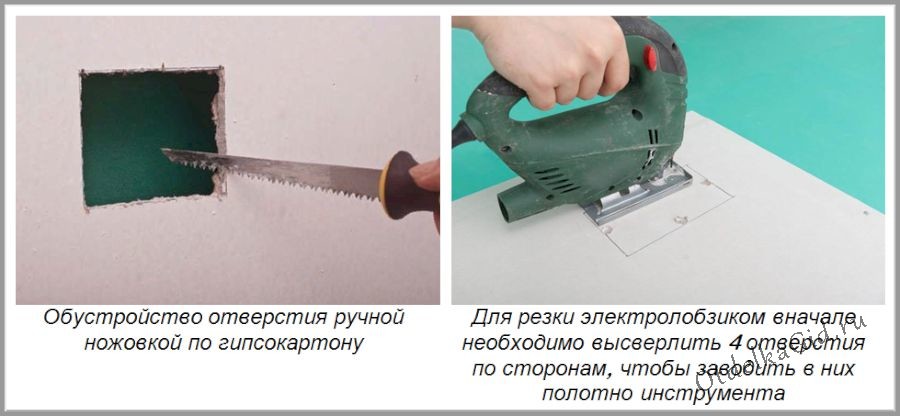

По краю внутреннего периметра сверлится отверстие, диаметр которого соотносится с пилкой лобзика. На каждой стороне должно быть по одной точке.
Инструмент погружается в прорезь, пропилы осуществляются в разные стороны до каждого угла.

Вырезать посадочные места можно и ножовкой по ГКЛ или строительным ножом: создается контур и делится на зоны, выпиливаемые в выбранном порядке.

Небольшие квадратные и прямоугольные отверстия в ГКЛ проще и быстрее вырезать при помощи ручной ножовки по гипсокартону

Монтаж розеток в стены из гипсокартона своими руками: Особенности материала

Гипсокартон – что это?

Гипсокартон – это современный материал для внутренней отделки стен и перегородок. Он представляет собой листы из гипса, которые облицованы картоном с двух сторон. Гипсокартон используется для обустройства помещений в жилых и офисных зданиях, магазинах, складах и т.д.

Преимущества гипсокартона

Гипсокартон легкий и удобен для транспортировки и монтажа.
Он прекрасно звукоизолирует помещения и помогает сохранить тепло.
Гипсокартон можно обработать различными механическими и химическими способами для достижения нужного эффекта.
Он универсален и может использоваться в самых разных условиях и целях.

Особенности монтажа розеток в гипсокартона

Перед монтажом следует позаботиться о том, чтобы все необходимые элементы и инструменты были под рукой.
Необходимо измерить место, где будет установлена розетка и нарисовать на гипсокартонах метку.
Для вырезания отверстия можно использовать ножницы для металла или шабер.
После вырезания отверстия необходимо поместить коробку под розетку и закрепить ее в гипсокартоне.
Затем следует установить розетку в коробку и закрепить ее на месте.

Сравнение цен на гипсокартон
Магазин	Наименование	Цена, руб.
Леруа Мерлен	ГКЛ КНАУФ лист 2500х1200х12,5 мм	475
ОБИ	ГКЛ универсальный, 2500х1200х12,5 мм	438
Стройка	ГКЛ КНАУФ лист для отделки, 2500х1200х9,5 мм	365

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.

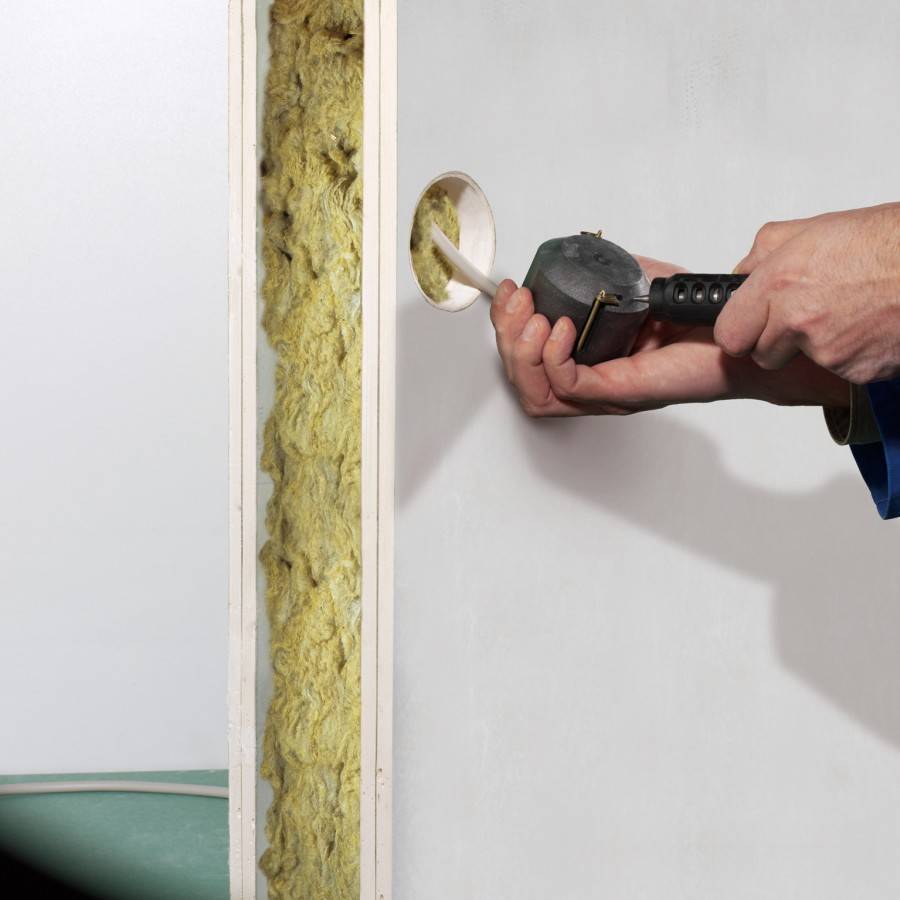

Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

Разбираем розетку, снимая с нее пластиковые декоративные части.
Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Крепление коробки в гипсокартонной стене

Установить монтажные модули можно по следующему алгоритму:

Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.
Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.

При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются

Монтаж розеток в стены из гипсокартона своими руками
