Сборка металлических и деревянных конструкций
Запланировать изготовление деревянного или металлического стеллажа, полок своими собственными руками – полдела. Потребуется реализовать задуманное, построить свою мечту, воплотить ее в дереве или металле.
Сборке самоделок часто не уделяют должного внимания, выполняя ее впопыхах, поэтому «домашние» конструкции, при всех своих достоинствах, выглядят невзрачно, хуже фабричных. Железный каркас до монтажа окончательно подгоняется, ошкуриваются острые кромки, выполняется подготовка к будущей покраске. Как метод монтажа подходят сварка, болтовое соединение – все, что обеспечит требуемую жесткость.
С деревом работать проще – его скрепляют гвоздями, саморезами необходимой длины, уголками. Отверстия лучше просверлить, помня о склонности материала к скалыванию и расщеплению. Для древесины необходимым условием является обработка составами, препятствующими гниению и возгоранию. Выбранный способ сборки должен гарантировать:
- относительную простоту реализации;
- надежность, жесткость конструкции.
С учетом указанных нюансов построить стеллаж не так сложно, как кажется вначале. Если, конечно, правильно спланировать и предусмотреть как можно больше мелочей, которые в будущем могут повлиять на ход работ.
Виды полок и возможные материалы для изготовления
Подвесные полки подходят для тех вещей, которыми вы нечасто пользуетесь
Различают несколько видов полок для гаража:
Сборные. Эти конструкции в полной мере можно назвать стеллажами, так как возможно их перемещение в любое, удобное для хозяина, место. Могут быть они и стационарными, каркас которых прикреплён к стене.
Подвесные, зафиксированные в подпотолочном пространстве. Они оптимальны для хранения редко используемых вещей и материалов
При проектировании и изготовлении таких конструкций особое внимание уделяют прочности креплений и способности материалов выдерживать значительные весовые нагрузки. Подпотолочная полка, обрушившаяся вместе с тяжеловесными предметами, может не только повредить авто, но и причинить серьёзные травмы находящимся в помещении людям и животным.
Навесные
Конструкционно напоминают настенные шкафы без дверок.
Вращающиеся. Оптимальны для хранения нужных мелочей и часто используемого инструмента.
В виде плоского щита со множеством штырей для подвешивания мелких преметов.
Со сплошными (монолитными) горизонтальными поверхностями или изготовленными из перекладин, находящихся на определённом расстоянии друг от друга.
Материалы для изготовления:
- деревянные бруски;
- доски;
- металл листовой;
- металлические уголки;
- трубы круглого, прямоугольного или квадратного сечения;
- кронштейны;
- металлические шпильки.
Такая конструкция будет весьма удобна для хранения крупных вещей
Также для изготовления полок и ящиков используют подходящие для этой цели предметы: пустые пластиковые канистры, цветочные горшки и другие, прочные и лёгкие по весу, ёмкости.
Как сделать навесные полки и стеллажи
При создании навесных полок опять же следует создать чертеж, выбрать место фиксации таких полок и подготовить все необходимые материалы. Навесные полки могут быть как открытыми, так и закрытыми.
Открытые навесные полки
На фото: система хранения в виде открытых навесных полок от ГаражТек
Для того чтобы повесить открытую навесную полку, понадобится подготовить стены гаража с помощью оштукатуривания. Штукатурка предотвратит образование конденсата на стенах, что сохранит прочность и долговечность полки в гаражной мастерской.
Определившись с местом фиксации открытых полок, необходимо высверлить отверстия в стене с помощью перфоратора или дрели и очистить отверстия от пыли.
В такие отверстия вставляется пластиковая пробка. Обязательно пробка должна фиксироваться плотно, иначе полка держаться не будет. Далее, с помощью метизов закрепить проушины к стене, на которых будет зафиксирована открытая полка. На конечном этапе уже закрепить полку к проушинам с помощью дюбеля или самореза.
Следует отметить, что открытые полки не предназначены для хранения тяжелых инструментов и вещей.
Закрытые навесные полки
На фото: система хранения в виде закрытых навесных полок от ГаражТек
На начальном этапе фиксирования закрытой навесной полки необходимо также определить место расположения такой полки в гараже. Установка закрытой полки будет несколько отличаться от установки открытой полки, т.к. закрытая полка может хранить в себе более тяжелые предметы, соответственно и делать такую конструкцию следует более устойчивой, чтобы закрытая полка просто не обвалилась.
В данном случае поможет регулируемый мебельный навес. Анкерными болтами к стене фиксируется профильная планка и уже к профильной планке прикрепляется навесная закрытая полка с помощью мебельного навеса, который в свою очередь закрепляется к верхним внутренним углам закрытой полки. Такая конструкция будет выдерживать большую нагрузку и создаст эффект порядка в гараже.
Навесные щиты
На фото: система хранения в виде щита для инструментов от ГаражТек
Еще одним решением в борьбе за порядок в гараже может служить стенд или навесной щит для инструментов. На таком щите для инструментов можно хранить как строительные инструменты, так и дачные принадлежности, оборудовав стенд различными крючками и фиксаторами.
Установка такого стенда будет еще проще, чем установка навесных полок. Для фиксации стенда понадобится высверлить перфоратором или дрелью отверстия в стене и очистить отверстия от пыли. Опять же закреплять стенд лучше на оштукатуренную стену.
Далее, щит для инструментов прикручивается к стене четырьмя винтами и шляпкой под гаечный ключ. Такой стенд, как и открытая навесная полка, не предназначен для хранения тяжелых предметов.
Стеллажи
На фото: система хранения в виде стеллажей от ГаражТек
Навести порядок в гараже также поможет наличие стеллажей. Стеллажи можно соорудить из металла или дерева. Для металлической конструкции может понадобиться сварочная работа, а на это требуется дополнительное оборудование и соответственно навыки сварочных работ, т.к. стеллаж полностью будет изготовлен из прокатного уголка.
Для деревянных стеллажей особые навыки не требуются, но обязательно потребуется обработка дерева специальными покрытиями для защиты от гниения и вредителей. После обработки деревянных брусков и досок следует обязательно подождать до полного высыхания покрытия. Далее, стеллаж из досок и брусков закрепляется с помощью гвоздей или саморезов.
Стеллажи можно сделать более устойчивыми, закрепив их к стене или сделать мобильными, установив колесики на ножки стеллажа. Конструкцию на колесиках можно перемещать по гаражу, но для этого необходимо иметь ровный пол.
Закрепить стеллаж к стене можно таким же способом, как и навесные полки. Помимо того, подвесные стеллажи решают проблему нескольких отдельно взятых полок – такая конструкция несет целостный характер и дополнительно фиксируется для устойчивости.
В случае, когда нет возможности или желания заниматься ручной работой, а порядок в гараже обязателен, то можно доверить такую работу компании ГаражТек. ГаражТек оказывает полный комплекс профессиональных услуг по обустройству гаража и организации гаражного пространства с учетом пожеланий заказчика.
Стеллаж в гараже своими руками: подготовка перед изготовлением
Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.
Подготовительный этап. Проведение замеров и изготовление чертежа.
Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.
- начните с замеров высоты и ширины вашего будущего стеллажа;
- затем продумайте необходимое количество полок и их высоту;
- определитесь с материалом полок;
- изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.
Как сделать стеллажи в гараже своими руками — фото чертежи:
Как сделать стеллажи в гараже: металлический и деревянный?
Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.
2 этап. Покупка материалов.
Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.
3 этап. Подготовка инструментов.
Для изготовления полок необходимы следующие инструменты и инвентарь:
- дрель электрическая;
- угловая шлифмашина (болгарка);
- шуруповёрт;
- если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
- ножовка;
- молоток;
- уровень пузырьковый или лазерный;
- шурупы, болты, гвозди, дюбеля;
- рулетка строительная;
- карандаш.
4 этап. Процесс резки металла.
В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.
5 этап. Сборка конструкции.
Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.
После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.
6 этап. Покраска.
Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.
Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.
2 этап. Покупка материалов.
Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.
Важно! Перед покупкой внимательно рассмотрите древесину. Она должна быть сухой и без видимых дефектов.
3 этап
Необходимые инструменты и стройинвентарь:
3 этап. Необходимые инструменты и стройинвентарь:
- электрический инструмент: дрель, болгарка, шуруповёрт;
- ножовка по дереву;
- молоток;
- рулетка и карандаш;
- уровень;
- гвозди, шурупы, саморезы, болты.
4 этап. Резка деревянных деталей. Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.
5 этап. Сборка конструкции.
Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.
6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!
Как сделать стеллаж в гараж своими руками из профиля:
Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.
Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.
Функциональное назначение
Гараж со стеллажами и он же без них – две большие разницы. Любовно разложенный по кучкам на полу инвентарь вскоре вызовет непреодолимое желание соорудить полки или открытые шкафы для хранения инструмента. И сразу все встанет на свои места: у каждой детали появится отдельная ячейка, пользоваться размещенными вещами будет легко и комфортно.
Изготовить необходимое оборудование можно разными способами:
- из дерева и ДСП;
- металлические полки;
- комбинированная конструкция.
Каждый вариант оправдан – стоимостью, простотой изготовления или прочностью. Какой из них выбрать, решать заказчику.
Полезные советы
Стеллажи – это отличный способ навести в гараже порядок.
Специалист дают несколько советов, которые помогут, если вы решили упорядочить содержимое гаража:
- Не бойтесь затрат и потери времени! Всё это окупится во много раз. Со временем вы сами поймете, что упорядоченные вещи никогда не помешают вам в работе и всегда будут находиться под рукой.
- Вы можете сделать или купить отдельный стеллаж, предназначенный для колес и шин, отдельный, чтобы хранить законсервированные банки, отдельный стенд для садовых принадлежностей, наборную панель, на которой можно собрать ключи и отвертки. Дайте волю фантазии и воображению!
- Перед тем, как купить или сделать собственноручно стеллаж, нарисуйте чертеж, измерьте ширину и высоту места, куда хотите установить систему хранения, словом, убедитесь, что изделие поместится в гараже и останется места для автомобиля.
- Помните, что дерево плохо переносит влажность, так что не стоит устанавливать деревянные стеллажи и полки, где влажность превышает 12%.
- Сразу продумайте, что будет лежать на стеллажах. Помните, что многие конструкции не выдерживают крупногабаритные предметы.
- Самодельные конструкции из дерева нужно пропитывать антисептиком, чтобы избежать гниения.
- Конструкции из металла красятся или грунтуются от коррозии.
Источники
- https://garazhmechti.ru/obustroystvo/polki-dlya-garazha-svoimi-rukami.html
- https://berkem.ru/polki-i-stellazhi/delaem-polki-v-garazhe-svoimi-rukami-praktichnye-sovety-rekomendacii/
- https://SamoDelino.ru/mebel-svoimi-rukami/polki-v-garazh-svoimi.html
- https://texnotoys.ru/ventilyaciya/kak-sdelat-polki-v-garazhe.html
- https://garazhyk.ru/obustrojstvo/stellazhi-dlya-garazha
- https://viascio.ru/raznoe/izgotovlenie-stellazha-iz-profilnoj-truby
- https://camodelkin.ru/hozpostrojki/polki-v-garazhe-svoimi-rukami.html
- https://oboiman.ru/inside/polki-v-garaz-svoimi-rukami-51-foto-varianty-iz-metalla-kak-sdelat-stellaz-dla-instrumenta-i-koles-certezi.html
Деревянные полки с каркасом из металла
Стеллаж с металлическим каркасом
Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.
Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.
Материалы и инструменты, необходимые для работы
Уголки для стеллажа в гараже
Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.
Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.
Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.
Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.
Для работ потребуется следующий набор инструментов:
- дрель (шуруповёрт)
- болгарка
- ножовка по дереву
- уголок
- уровень
- сварочный аппарат (опционально)
Порядок изготовления
Каркас стеллажа из уголка
Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.
После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:
По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки Производится разметка стоек в тех местах, где к ним будут приделываться полки Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)
При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины
Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
ВИДЕО: Универсальные полки своими руками
Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы
Самостоятельное изготовление инструментальных полок
Прежде чем начинать работы, необходимо определить следующие моменты:
Какой инструмент будет помещен на стеллаже? Сколько единиц этого самого инструмента необходимо разместить?
Где будет установлена сама полка. Если это будет подвесная конструкция – как она будет крепиться к стене. Для полки, которая расположена на верстаке или полу, необходимо предусмотреть возможность ее безопасной установки – в случае чего, она не должна легко роняться.
Не следует на одной полке размещать сразу весь инструмент, а точнее смешивать все вместе: молотки, отвертки, электродрель и т.д. Если вы собираетесь сделать одну полку, лучше предусмотреть различные секции, в которых буде производиться разделение инструмента по типу и назначению.
Определите, в каком месте будет установлена или подвешена полка. Вам необходимо иметь свободный доступ к ней, при этом она не должна мешаться в процессе работы. Стена, на которой будет подвешена полка, должна быть несущей и ровной.
Предварительно подготовьте поверхность при необходимости. Если будет производиться установка на пол, удостоверьтесь в том, что в этом месте пол достаточно прочный и ровный.
Просмотрите специализированные сайты, на них можно найти готовые варианты, это поможет найти оптимальное решение и соблюсти требования практичности, удобства при достаточно привлекательном внешнем виде.
Итогом подготовительной работы должен стать чертеж, на котором будут обозначены размеры, внешний вид и взаимное расположение деталей. Продумайте, как все элементы конструкции будут скреплены друг с другом, что для этого необходимо. Если это подвесная полка – система ее крепления к стене должна быть абсолютно надежной.
Когда чертёж готов, необходимо подумать о том, как мы будем делать полку для инструмента. Определите всю последовательность ваших действий. После того, как все элементы будут готовы, крепежные и технические отверстия и пазы сделаны, можно приступить к сборке.
Самыми сложными в изготовлении являются выдвижные полки для инструментов – все трущиеся поверхности должны быть тщательно обработаны и подогнаны друг к другу. После сборки необходимо убедиться в отсутствии заеданий в работе ящиков и других движущихся элементов.
После сборки необходимо покрасить конструкцию. Если это полки для инструментов в гараже и сделаны из металла, лучше предварительно загрунтовать поверхности, а после покрыть автомобильной эмалью.
После полного высыхания, установите стеллаж на его место. Если это навесная полка для инструмента, необходимо надежно закрепить ее на стене и убедится в качестве выполненных работ.
Из чего делают
Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.
Один из вариантов компоновки
Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.
Из дерева
Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.
Как соединять бруски
При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.
Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.
Деревянный стеллаж для гаража
Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:
- досок толщиной не менее 21 мм;
- влагостойкой фанеры толщиной от 10 мм;
- ламинированного ДСП;
- ОСП.
Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.
Деревянный стеллаж в гараж — чертеж с размерами
Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.
https://youtube.com/watch?v=NdiaH15-bxc
Металлические
Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.
Кабель-каналы и полки — удобно и не очень дорого
Итак, из чего делают каркас металлического стеллажа в гараж:
- Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
- Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
- Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».
Присмотритесь внимательно, как расположены уголки
Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.
Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.
Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.
Возможные варианты и стандартные размеры гаражных стеллажей
ГСХ образованы стойками, перекладинами и полочками. Порой для усиления их устойчивости задняя сторона дополнительно оснащается поперечными затяжками – двумя стальными штангами, прикрепленными по диагонали к внешним стойкам. Подобная мера направлена на компенсацию нагрузок сбоку посредством увеличения общей устойчивости.

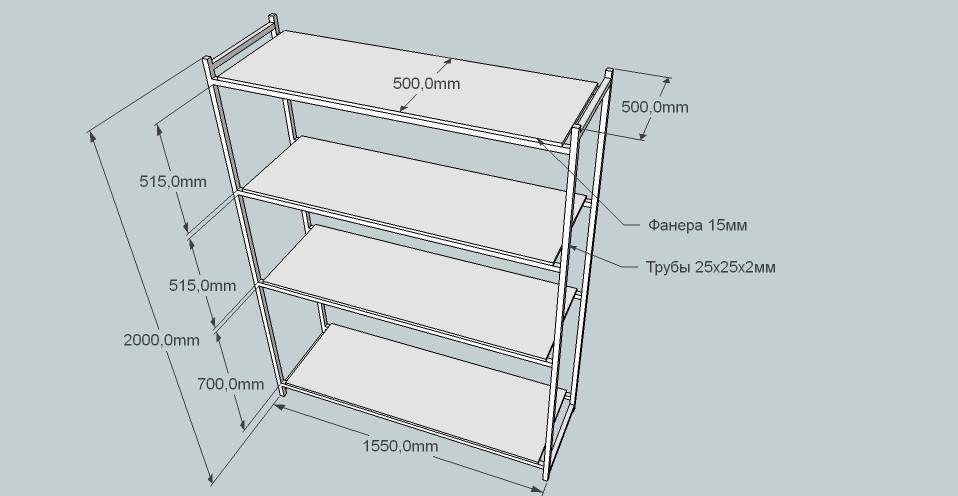

Чертежи и размеры стандартной конструкции представлены на рисунке. При определении ее габаритов (высоты и глубины полочек) учитываются параметры предметов, которые планируется на них ставить. Рассчитывать длину пролета, т.е. расстояния между односекционными стойками надо как можно точнее. На этот параметр влияет жесткость материала, используемого для изготовления ГСХ. Недопустимо прогибание полочек, какой бы сильной не была нагрузка на них.
Если на стеллажи будут размещаться тяжелые предметы, приблизительная длина пролета должна составлять 1,5 м, в противном случае ее можно увеличить еще на 0,5 м. Если требуется более длинная ГСХ, рекомендуется прибегнуть к установке промежуточных стоек с расстоянием между ними не более 2 м.
На фото указаны рекомендуемые размеры для конструкции, собранной из оцинкованного профиля сечением 50х50 мм. Такой материал используется для монтажа гипсокартона. Его удобно крепить к стене с помощью дюбель-гвоздей 6х60 мм. В этом случае часть нагрузки на полки переносится на стену. При этом надо учитывать небольшую толщину металла профиля и желательно усилить передние стойки. Для этого в них можно вставить деревянные бруски сечением 50х50 мм до середины высоты стеллажа и скрепить с оцинковкой посредством саморезов.
При планировании стеллажа надо особое внимание уделить высоте полочек. Расстояние от самой нижней из них, на которой зачастую хранятся наиболее тяжелые вещи, до уровня пола должно составлять 50-70 см
Высота оставшихся полок может варьировать в зависимости от личных предпочтений. Совет: высота полочек ГСХ должна быть такой, чтобы на нее можно было свободно ставить полуторалитровую бутылку, т.е. около 35-37 см.
