Как правильно провести подземный кабель для электричества

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

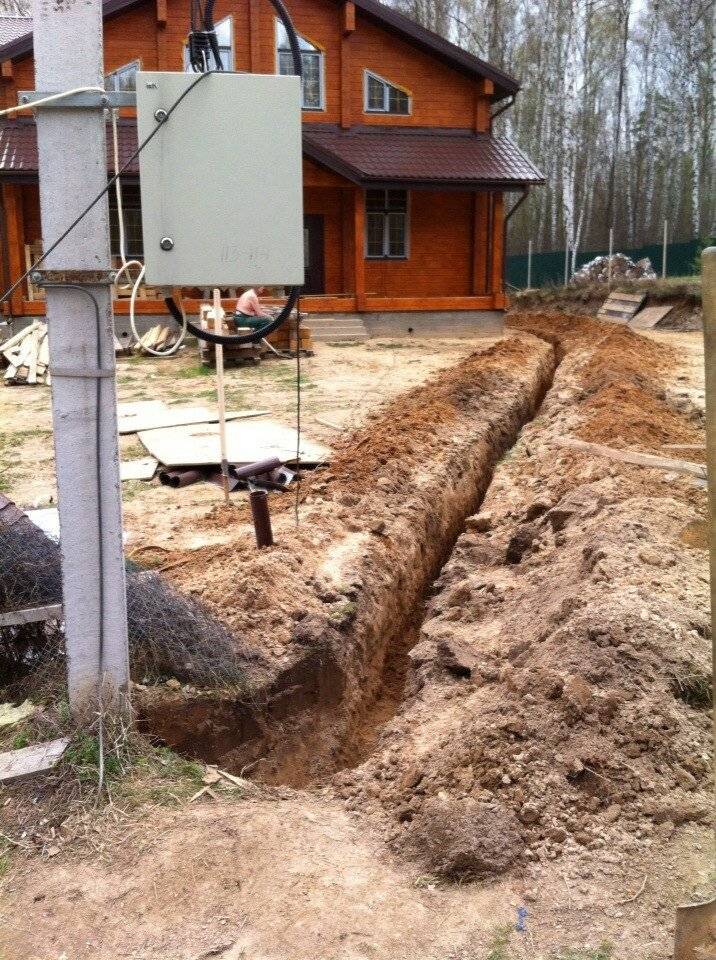

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

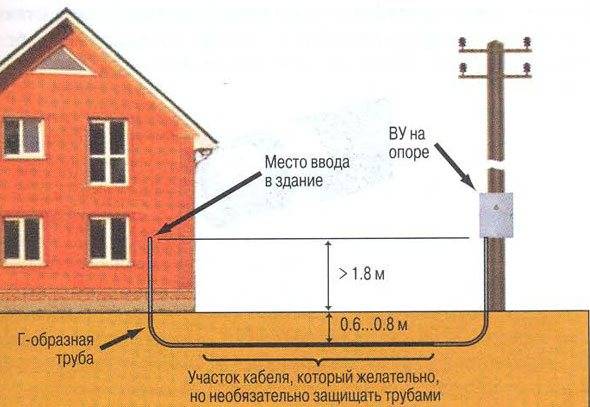

Спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице

Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Как проложить кабель под землей на даче. Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Затяжка проводки в трубу – непростое дело, если нет опыта. Как правило, для гладких труб используют стальную проволоку, которую проталкивают от одного конца трубы до другого. За счёт собственной упругости проволока, не сгибаясь, проходит на всю длину защиты, после чего к ней прикрепляют конец кабеля и вытягивают проволоку обратно

Тянуть надо осторожно, без рывков и излишнего усилия. Крепить кабель следует прочно, чтобы он не оторвался во время процедуры, и не пришлось повторять её сначала

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.

Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.

Ввод кабеля в дом и подключение к столбу

Как правило, вся прокладка кабеля от дома до столба или другого источника электропитания происходит под землей. Это связано с тем, что такая установка обеспечивает защиту кабелей от различных внешних воздействий, таких как механические повреждения, влага и воздействие солнечных лучей. Кроме того, подземная прокладка кабелей позволяет сохранять эстетический внешний вид участка, так как кабельные линии не будут заметны наверху земли.

Ввод кабеля в дом является одним из основных этапов подземной прокладки

При этом важно учитывать несколько требований:

• Выбрать подходящий кабель: для ввода в дом и подключения к столбу рекомендуется использовать специальные кабели, предназначенные для подземного прокладки. Они отличаются повышенной защитой от внешних воздействий и долговечностью.
• Установить защиту от короткого замыкания: при подключении кабеля к вводу в доме необходимо предусмотреть установку защитного устройства, которое обеспечит безопасность работы электрооборудования и предотвратит возникновение короткого замыкания.
• Правильно прокладывать кабель: следует учитывать, что подземный кабельный ввод должен быть прокладан на определенной глубине под землей. Расстояние зависит от особенностей местных условий и требований безопасности.

Кроме того, такой способ прокладки кабелей обладает рядом других преимуществ:

1. Безопасность: подземный кабельный ввод обеспечивает надежную защиту от механических повреждений и внешних воздействий, таких как дождь, влага и солнечные лучи.
2. Долговечность: кабели, проложенные под землей, имеют большую степень надежности и долговечности, поскольку не подвергаются влиянию атмосферных явлений и механических воздействий.
3. Удобство: подземный способ прокладки кабельной линии позволяет сократить количество препятствий на участке, так как кабель не будет заметен наверху земли.

На заключительном этапе подключения подземной кабельной линии следует обратить особое внимание на правильное подключение кабеля к столбу или другому источнику электропитания

При этом важно соблюдать требования безопасности и проектные решения, предусмотренные для данного участка

В итоге, ввод кабеля в дом и подключение к столбу представляет собой важный этап подземной прокладки кабельных линий. Подземный способ обладает рядом преимуществ и позволяет сохранить эстетический внешний вид участка, обеспечивая надежность и безопасность работы электрических сетей.

Проблемы и ошибки

Самые распространенные ошибки и чего нельзя делать:

1. Закапывать в траншею кабель, не предназначенный для наружной прокладки.
2. Копать траншею вплотную к фундаменту.
3. Делать глубину траншеи менее 900 мм.
4. Не обустраивать песчаную подушку.
5. Не утрамбовывать песок, укладывая провод на рыхлый грунт.
6. Укладывать кабель кольцами.
7. Использовать силикатный или пустотелый кирпич для защиты.

Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.

• Скачать бланк акта приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма 14а)
• Скачать пример типового проекта прокладки кабеля
• Скачать типовую технологическую карту на кабель

Разрешительная документация

Первый и важный шаг на пути к электрификации дачи – получение в энергопоставляющей организации разрешительных документов на пользование электричеством. При обращении в компанию, обслуживающую электросети, к которым владелец дачи планирует подключаться, он получает технические условия, где обязательно оговариваются такие пункты:

• возможность подключения дома к электричеству от столба;
• точка присоединения;
• напряжение;

Помимо этого энергокомпания выдвигает требования к пользователю по поводу устройства защиты от перенапряжения, к приборам автоматики, изоляции, учету потребления электроэнергии.

По действующим законам энергопередающая компания не имеет права отказывать заявителю в подключении строения к электричеству. Однако случаются подводные камни, когда получение разрешения откладывается по серьезным причинам. Например, отсутствует технологическая возможность подключения из-за того, что старая линия работает на пределе и увеличение нагрузки может привести к аварийной ситуации. Тогда заявителю сообщаются сроки проведения модернизации линии и вопрос электрификации дачи откладывается.

Зато счастливые обладатели разрешительных документов могут смело приступать к работам по проводке электричества от столба к дому, но при этом строго придерживаться каждого пункта технических условий. В том случае, если владельцы планируют использовать электроэнергию и для отопления дома, потребуется еще дополнительное разрешение от организации, осуществляющей энергонадзор.

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.

Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)

Использовать пустотелый кирпич категорически запрещается.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Энергоснабжение частного дома

Предоставление электричества к отдельному дому происходит от всеобщих сетей электричества в посёлке, вне зависимости от того, это деревня или садовое сообщество. В наше время электричеством в государстве обеспечена преобладающая часть жилых поселений. Линии электричества обустроены так, чтобы снабжение всех домов было в доступе.

Последующее проведение системы электропитания – лежит на владельце. Неосведомлённому хозяину прокладка электротока от счётчика до имеющихся лампочек и розеток, кажется трудновыполнимым. Конечно, проводить установку электросети надлежит профи, однако и владельцам неплохо иметь представление об этой работе

Ведь именно они станут использовать электрическую сеть. Хорошо уметь и следить за установочными манипуляциями, хоть в рамках общих познаний об электросетях в особняках. Эта статья познакомит с базовыми понятиями.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;

• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;

• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
• После подогрева нужно быстро произвести укладку силовой линии. Если температура на улице не ниже -10 о С у Вас есть час времени, от -10 до -20 о С – не более 40 минут, ниже -20 о С – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 о С, а сам проводник высокого давления; если температура не ниже -7 о С и кабель защищен изоляцией, -15 о С если изоляция ПВХ либо резиновая, -20 о С в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Как уложить кабель на участке

Процесс создания подземной сети на участке состоит из следующих шагов:

1. Разметьте территорию и выкопайте траншеи согласно вашей схеме. Оптимальные размеры для них: от 80 см в глубину и 20-30 см в ширину. Для прокладки кабеля внешнего освещения глубина может быть на треть меньше.
2. Уберите из траншеи мусор, камни и любые другие острые предметы, которые могут повредить изоляцию провода.
3. Насыпьте песчаную подушку примерно в 10 см толщины. Материал должен располагаться равномерно по всей длине траншеи.

После подготовки траншей время заняться укладкой кабеля. Купленный провод, каким бы прочным и водостойким он ни был, нужно укрыть в трубе. Технически лучшим решением в этой ситуации будут ПНД-трубы. Они как раз предназначены для подобных коммуникаций.

Не нужно покупать материал, который отвечает ГОСТ. Он предназначен для транспортировки питьевой воды, и потому довольно дорогой. Выход — техническая труба из вторсырья. Она в разы дешевле и для электропроводки не хуже.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра.Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Какой кабель можно использовать

Для прокладки кабеля в земле использовать надо изделия с высокой степенью защиты от влаги, в жесткой оболочке. Этим условиям удовлетворяет виниловая и полиэтиленовая оболочка. Именно такие кабели обычно и используют: ВВБ (бронированный), ВВБбГ (броня + гидроизоляция), ВБбШв (броня+полиэтиленовый шланг). Но они стоят дорого, хоть и служат долго. Их целесообразно использовать для ввода электричества от столба к дому.

Эти типы кабеля не для подземной укладки, но их все равно используют

При выборе типа брони надо обращать внимание на кислотность почвы, на количество крупных камней, строительного мусора. Для нейтральных почв с небольшими вкраплениями камней подходит стальная броня. Она же пойдет для глин и суглинков

Для кислотных или щелочных почв нужна уже свинцовая или алюминиевая броня. Такие же кабели лучше применять на почвах с нормальной кислотностью но с большим количеством камней

Она же пойдет для глин и суглинков. Для кислотных или щелочных почв нужна уже свинцовая или алюминиевая броня. Такие же кабели лучше применять на почвах с нормальной кислотностью но с большим количеством камней.

Разводку по участку можно делать более дешевыми проводниками. Нормально себя чувствуют NYM и СИП. Они могут работать до 5 лет. ВВГ использовать для подземной прокладки однозначно не стоит. Его хватает максимум на пару лет, что с учетом объема земельных работ совсем не радует.

Вообще, разумнее проложить более дорогие кабели, но с лучшей защитной оболочкой. Пусть на стадии устройства это обойдется дороже, но зато проблем не будет и не придется через пару лет думать о замене на новый.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Нюансы укладки токопроводящих жил

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Укладка открытым способом

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Для создания эстетичного вида короба следует прокладывать под потолком. Также можно использовать специальные напольные плинтуса.

Прокладка скрытым вариантом

Для формирования скрытой проводки загородного участка понадобится штробить стены. Для этого используется болгарка с алмазными дисками, перфоратор или штроборез. Отверстия под распределительные коробки, выключатели и розетки делаются соответствующими коронками. В дальнейшем кабеля укладываются в каналы и фиксируются шпаклевкой или специальными скобами. На заключительном этапе стены подвергаются финишной отделке.

Устройство скрытой проводки в стенах из пенобетона

Провести проводку на дачном участке под силу каждому человеку даже без специальных навыков. Главное, соблюдать правила электробезопасности. На завершающем этапе следует обязательно убедиться в работоспособности сформированной электропроводки.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)
• в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.Ошибка №1Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на монтаж ввода.
• Вы не хотите, чтобы провод украли злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

• Вам важен внешний вид вашего участка.
• В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
• У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
• Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.

• https://ProFazu.ru/provodka/cable-wire/kabel-dlya-vvoda-elektrichestva-v-dom.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-provesti-podzemnyj-kabel-dlya-elektrichestva/
• https://electrikmaster.ru/vvod-elektrichestva-v-dom/
• https://domikelectrica.ru/montazh-kabelya-v-zemle-20-chastyx-oshibok/
• https://ichip.ru/sovety/remont/po-vozduhu-ili-pod-zemley-kak-podvesti-elektrichestvo-k-zagorodnomu-domu-653352
