Анализ фундамента
Оценка тяжести повреждений под старым деревянным строением осложняется тем, что проблема скрыта под землей, когда сверху все выглядит совершенно благополучно. Чтобы выяснить, насколько повреждено основание, в каких местах необходима коррекция, точно определиться с методом решения задачи и материалом, фундамент под дом нужно оголить:
- по границе строения в непосредственной близости к стене потребуется вырыть канаву шириной 70 см;
- когда дом располагается на столбах или «стульях», раскапывают это место.
Только после этого можно определить, понадобится фундамент большой ремонт и качественная подливка, или достаточно частично его подправить
Важно соблюдать меры предосторожности:
копать следует осторожно, чтобы не повредить ветхое основание окончательно; нельзя проводить работы сразу со всех сторон одновременно; запрещено поддерживать конструкцию руками. Приступать к работе лучше с проблемного угла, если появился даже малейший намек на разрушение, не стоит раздумывать, а покинуть место
Приступать к работе лучше с проблемного угла, если появился даже малейший намек на разрушение, не стоит раздумывать, а покинуть место.
Технология подъема дома
Поднять дом можно и без использования спецтехники, при этом предстоит задействовать гидравлические домкраты, которые справятся с грузом массой в 10 т. Для того чтобы демонтировать фундамент, следует использовать кувалду, лом, а также клинья разборки. Временными опорами могут выступить брусья, массивные чурки и кирпичи. А доски станут прокладками. Площадкой для установки домкрата станут брусья и доски, которые следует объединить в щит, если такого материала нет, можно использовать любой другой, который отличается прочностью.
Равномерно распределит усилия, оказываемые штоком домкрата на первые венцы постройки, стальная пластина, минимальная толщина которой должна быть равна 5 мм. Если работы будут проводиться с фундаментом на опорах с забиркой, последняя должна быть демонтирована
На подготовительном этапе важно избавить постройку от тяжелых вещей и предметов мебели. Более того, пол тоже должен быть подвергнут разборке
Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов
Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям
Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов. Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям.
Предстоит осуществить монтаж прокладок, в качестве которых могут выступить стальные пластины, это станет способствовать верной передаче усилий на брусья от штока домкрата. Заменить пластины допустимо отрезками брусков из древесины. Домкраты следует установить на подготовленной площадке, в случае необходимости их нужно углубить в почву, что станет залогом их более надежной устойчивости.
Бетон в опалубку сначала заливают, потом утрамбовывают.

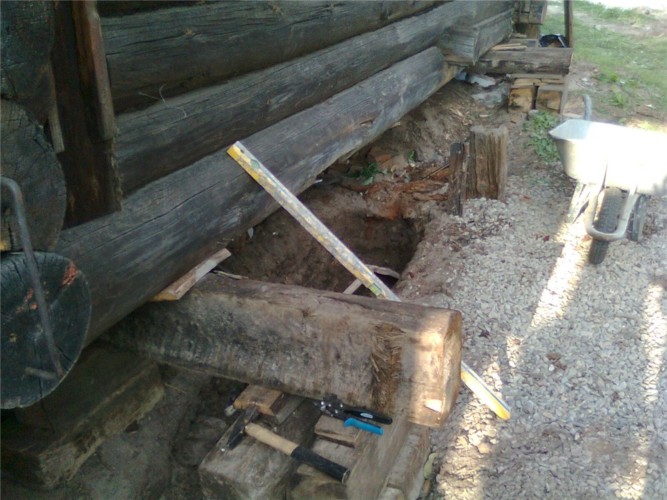

Отрезки брусьев, которые применяются в процессе обустройства временных опор, следует использовать в таком количестве, как того будет требовать технология подъема. При намерениях подъема всего дома сразу число опор должно быть в 2 раза больше. Опору следует собрать, применив отрезки брусьев, в конечном итоге опора должна обрести форму колодца.

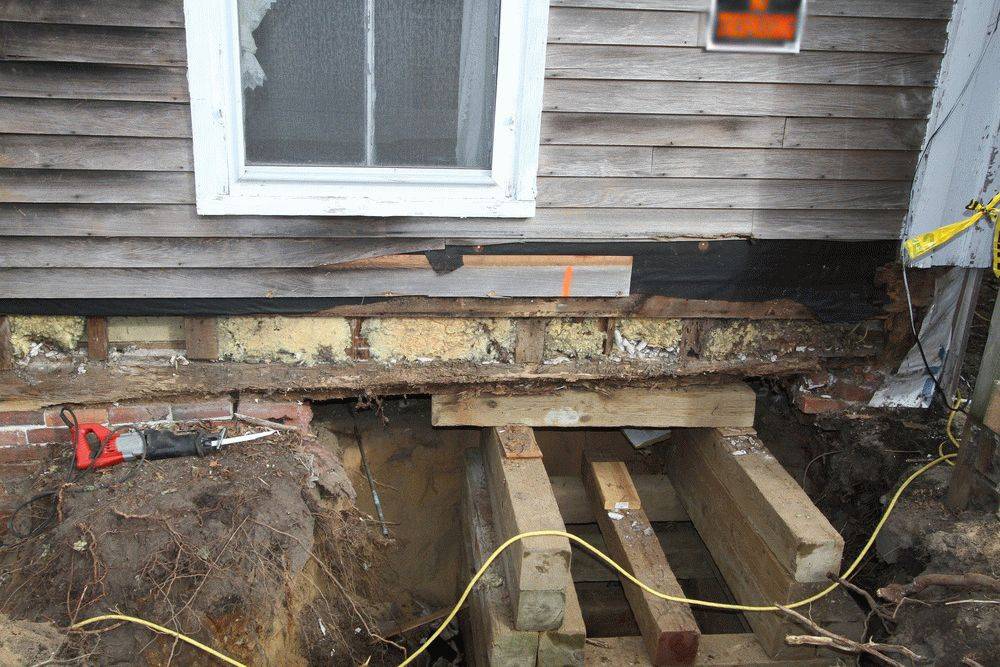

Опорам необходимо придать такую высоту, которая окажется на 10 см больше, чем разница расстояния от высоты домкрата до земли. Объясняется это тем, что в процессе подъема опоры будут оседать, вдавливаясь в почву. Технология предполагает подъем домов одновременно с двух сторон, подъем с каждой стороны должен быть равномерным, но за один раз он не должен превысить 1,5 см. Полученный результат немедленно необходимо фиксировать, применяя временные опоры.
Подъем может привести к перегибам первых венцов, это указывает на необходимость установки дополнительных домкратов. На этом этапе необходимо следить, чтобы постройку не повело в сторону, ведь тогда это станет причиной смены центра тяжести.
Для того чтобы заменить фундамент, подымать постройку предстоит на высоту не менее 6 см. После здание можно опустить на обрезки из бревен, которые нужно поставить на временные опоры.

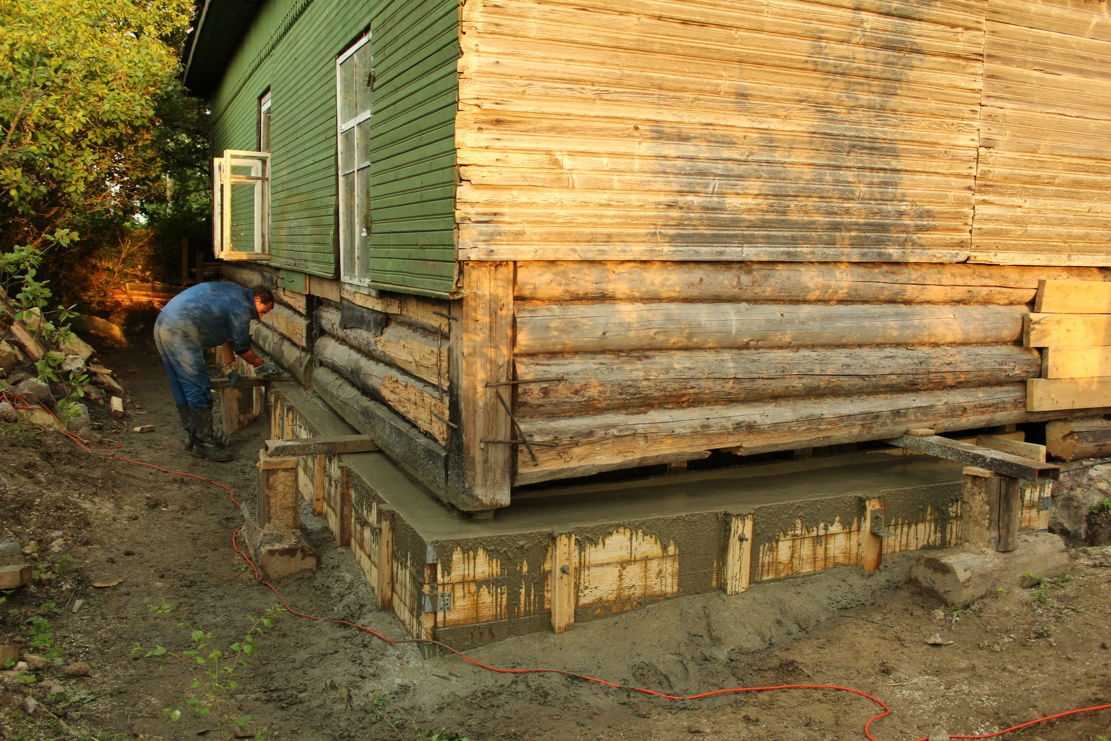

После того как дом удалось поднять на необходимую высоту и зафиксировать посредством временных опор, следует начинать демонтаж старого фундамента. Для этого предстоит разобрать бутовую и кирпичную кладку, используя зубила, однако применить можно любые инструменты, которые будут удобны. Старые опоры нужно извлечь из грунта путем раскачивания их в стороны. Некоторые материалы, которым удалось хорошо сохраниться, можно использовать при обустройстве будущего фундамента.
Фундаментальная конструкция – это опора жилого строения, разрушение которой влечет за собой негативные последствия. Старые дома из дерева или панельного материала поднимают специальным приспособлением и формируют новый фундамент. Возведение жилых объектов без фундаментальных подошв – выбор европейских застройщиков. На отечественном пространстве эту технологию только начинают разрабатывать и реализовывать. Поэтому большинство ремонтных мероприятий предусматривает поднятие деревянного дома своими руками.
Виды повреждений цоколя и их причины
Такая трещина уже опасна Чаще всего возникают следующие повреждения цоколя дома:
- разрушение внешней поверхности кирпичной кладки (отшелушивание);
- трещины в конструкции;
- просадка цоколя.
Вызываются они многими причинами:
- просадка грунта;
- просадка фундамента;
- некачественные стройматериалы, из которых возведен цоколь;
- некачественное выполнение строительных работ;
- неправильная или разрушенная гидроизоляция;
- неправильный расчет, не учитывающий действующую нагрузку на конструкцию;
- увеличение нагрузки в ходе эксплуатации, ремонта или реконструкции (например, надстройка второго этажа в коттедже).
Причем дефекты в большинстве случаев возникают не по одной причине, а по их совокупности. Например, шелушение может вызываться тем, что выбран кирпич пониженной морозостойкости, и к тому же потеряла свои свойства гидроизоляция.
Ленточный фундамент под деревянный сруб
Такой фундамент является, в сущности, замкнутой железобетонной лентой, расположенной под всеми стенами здания и несущими перегородками. Это достаточно распространенный вид фундамента. Он может быть заглубленным либо мелко заглубленным.
Заглубленный вариант отлично подойдет для зданий с тяжелыми стенами и перекрытиями. Такой фундамент закладывается на 30 см ниже уровня промерзания почвы, но при этом не более 70 см ниже уровня земли. Из-за значительной трудоемкости и существенных затрат на используемый в данном процессе материал заглубленный ленточный фундамент отличается достаточно высокой стоимостью.
Подобный вид фундамента используется преимущественно на влажном грунте и почвах с высоким уровнем залегания грунтовых вод. Главным достоинством установки такого фундамента считается возможность постройки подвала, защищенного от проникновения внутрь грунтовых вод.
Для подобных сооружений оптимально подойдет клееный либо профилированный брус, а также оцилиндрованное бревно, выдерживающее существенные нагрузки.
Необходимость строительства цоколя отсутствует при возведении фундамента под сруб бани. В этом случае целесообразно использовать фундамент столбчатого типа, который к тому же более выгоден в плане требуемых затрат. По сравнению с ленточным экономия может составить от 2 до 5 раз.
В средней полосе России под сруб достаточно обустроить мелкозаглубленное основаниеРазличают мелкозаглубленный и обычный ленточный фундамент. Лента мелкого заглубления потребует рытья траншей глубиной от 0,3 м до 0, 7 м. Обычные ленточные основания заглубляются на расстояние до 1, 7 м.
Какой фундамент выбрать для бани из сруба? Для ответа на этот вопрос стоит определить такие показатели участка, как глубина промерзания, состав грунта и уровень подпочвенных вод.
Если на участке залегают слабые грунты с низкой несущей способностью, лучше всего выбрать вариант обычного ленточного основания, но стоит помнить, что работы по устройству ленты под сруб, потребуют больших трудозатрат и времени. После разметки фундамента на участке, потребуется вырыть большой объем траншей, установить опалубку, сделать арматурный каркас, после чего можно приступить к заливке бетонного раствора.
Готовый фундамент-лента из монолитного железобетона набирает прочность около месяца, поэтому не стоит планировать начало строительства на осенний период или начало зимы, чтобы не пришлось выполнять комплекс дополнительных работ по консервации фундамента на зиму.
Как поднять дом домкратом своими руками — пошаговая инструкция и рекомендации
Можно ли поднять дом домкратом без привлечения специальной техники? На первый взгляд, эта задача будет непосильной для одного человека. Но ознакомившись с технологией и узнав особенности поднятия деревянных зданий, подобную работу можно сделать своими руками.
Подготовительные работы
Причин, по которым следует поднять дом на определенную высоту, может быть несколько: разрушение фундамента, постоянная сырость цоколя или увеличение его размеров, а также замена нижних венцов дома. Для выполнения этих работ понадобится пустое пространство между зданием и фундаментом. Но предварительно дом необходимо подготовить.
Перечень обязательных действий перед поднятием здания:
- максимально облегчить конструкцию – убрать мебель, вещи;
- отключить здание от инженерных коммуникаций – водопровода, канализации, газа и электроснабжения;
- убедиться, что поднятию здания не будут препятствовать посторонние предметы – ветки деревьев, провода ЛЭП и т.д.
После этого можно начинать основной этап работ.
Материалы и комплектующие для подъема дома
Поднять деревянный дом можно с помощью гидравлических домкратов. Использовать механические аналоги не рекомендуется, так как они не отличаются надежностью. Грузоподъемность зависит от массы здания. Для каркасного дома весом до 10 тонн будет достаточно два домкрата грузоподъемностью до 20 т.
Дополнительно понадобятся следующие инструменты и расходные материалы:
- Деревянные рейки. С их помощью отмечается высота поднятия одной из стен.
- Как минимум два гидравлических домкрата;

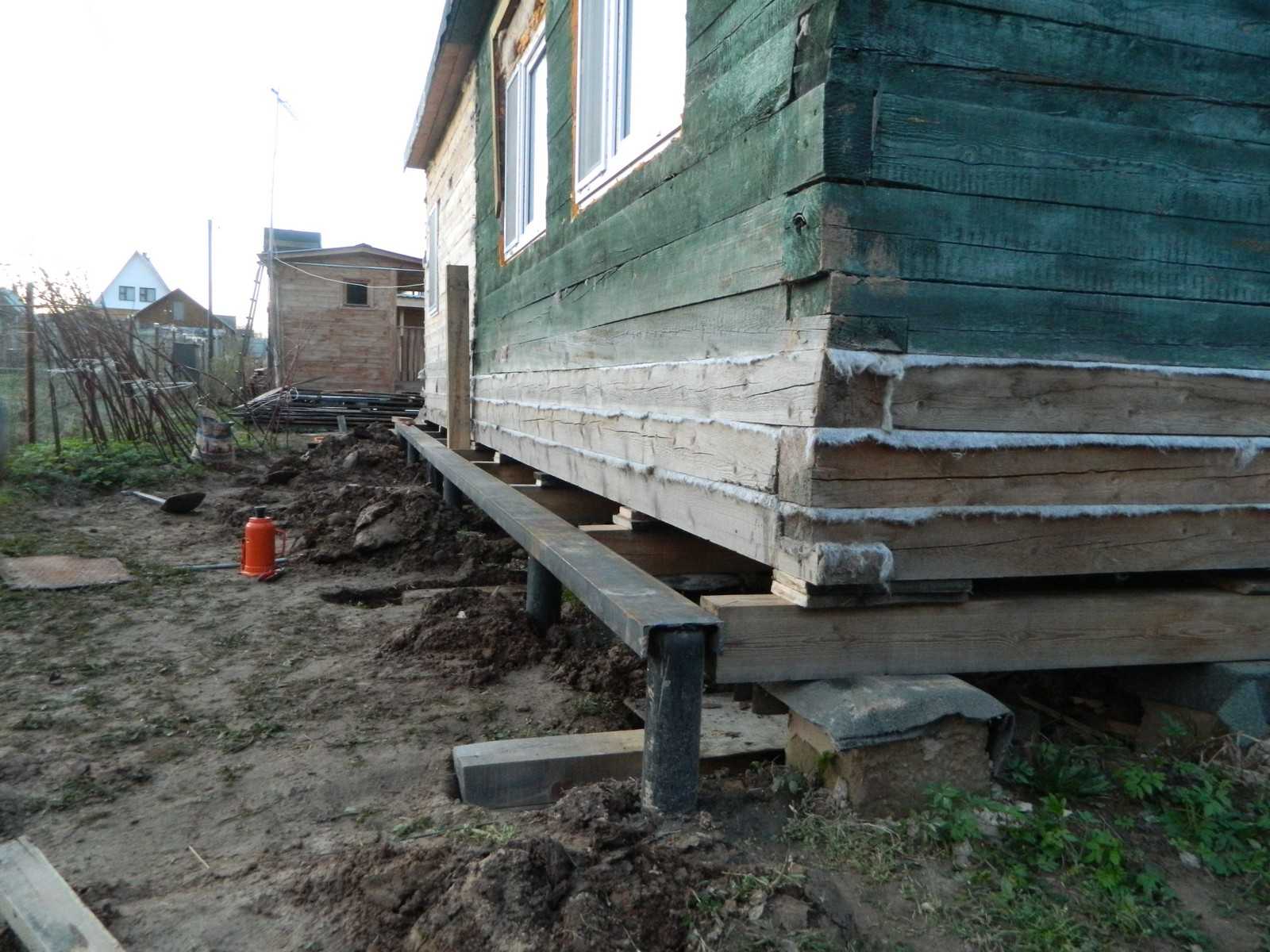

- Опоры для фиксации положения стен по высоте. Чаще всего используют деревянные доски и брус толщиной от 5 мм и более.
- Инструмент для изготовления монтажных проемов. Это может быть бензопила, кувалда.
Расположение опор зависит от типа фундамента. Для ленточного необходимо установить как минимум по 4 опоры под каждой стеной. Если здание стоит на свайном фундаменте – опоры монтируются сначала под крайние, а затем – под расположенные в средней части дома.
Технология подъема дома с помощью домкрата
После подготовки дома для его подъема с помощью домкрата необходимо убедиться в надежности стен.
Сначала на расстоянии 50-100 см устанавливаются контрольные рейки с нанесенной разметкой. Затем формируются монтажные проемы для установки домкрата.
При необходимости разрушается связующий слой между фундаментом и деревянной стеной.
Для того, чтобы поднять дом домкратом, нужно сделать следующее.
- Установить гидравлический домкрат в монтажный проем. Его размер должен обеспечить установку опорных досок.
- За один подход здание поднимается не более чем на 20 мм.
- После этого подкладываются опорные доски для фиксации положения.
- Двигаться нужно по часовой (или против часовой) стрелке.
- За один раз выполняется подъем на фиксированное значение на всех монтажных отверстиях.
- Без привлечения специальной техники максимальная высота подъема может составить 50-60 см.
После выполнения работ делают ремонт фундамента или заливку нового, замену нижних венцов деревянного дома. Дополнительно рекомендуется проверить состояние опорных балок, и в случае надобности заменить часть из них и обработать антисептиками.
Во время выполнения работ важно соблюдать правила безопасности. Нельзя находиться под зданием, все действия выполняются вне зоны расположения основания дома. Перед началом ремонта мероприятий следует убедиться в надежности фиксации стен
Перед началом ремонта мероприятий следует убедиться в надежности фиксации стен.
По завершении работы нужно подготовить поверхность фундамента под установку на него здания – настил рубероида, обработка специальными составами. Опускание дома выполняется по аналогичной схеме.
Распространенные ошибки при подъеме дома
Во избежание вероятности частичного или полного разрушения дома во время его подъема домкратом нужно соблюдать технологию. Грузоподъемность домкрата не должна быть меньше общей массы здания. Если это невозможно обеспечить — используется два подъемных устройства, работающие одновременно.
Требования к фундаменту
Правильный фундамент должен соответствовать следующим требованиям:
- Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
- Соответствие нагрузок от здания на грунт его сопротивлению.
- Устойчивость к воздействию касательных сил морозного пучения.
- Стойкость к воздействию грунтовых вод.
- Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.
Рисунок 1. Универсальное ленточное основание
Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.
Дом поднят. Что дальше?
На сколько поднимать дом? Если надо вставить два венца, то нам надо эти венцы сначала купить, потом замерить. Дом надо поднимать выше на несколько сантиметров, с таким расчетом, чтобы мы могли соорудить венцы, а потом дом прямо на эти венцы и опустить.
Заметьте, мы не сможем построить стену там, где стоят домкраты или прокладки. Что делать? Очевидно, тут нужен простой человеческий опыт (строительный, конечно) и недюжинная смекалка. Поэтому я и писал в начале статьи, что лучше поручить дело специалистам. Ну понятно, что делать стену можно и частями. Но углы должны быть прочные и связанные. Дом не должен “выпереть” новые венцы, когда вы этот дом на них опустите. И вот технологию этого дела я вам ну никак просто так вот в письме не изложу. Может быть можно как-то укрепить углы дополнительными обвязками, а возможно металлом или балки какие придумать для связки стен … Сложно мне сейчас даже предположить, что случится и какой прием нужно будет реализовать. Могу точно сказать только одно. Необходимо очень хорошо закрепить углы на новых двух венцах. После этого положить на них старый дом и старые венцы очень надежно скрепить с новыми. Нагели явно не удастся вставить, так что крепить лучше самыми крупными гвоздями и шурупами. Возможно использовать металлические полосы или углы.
Дополнительная информация
В большинстве случаев подъем дома необходим для того, чтобы заменить венцы. Если работы выполняются именно с этой целью, устанавливать домкраты лучше в проеме, вырезанном в нижнем венце. Самостоятельно подготавливая проем, имейте в виду, что в нем должен поместиться не только сам домкрат, но и подобранная вами временная опора (в качестве опоры возможно применение шпалы или деревянных брусьев).
Если операция с подъемом дома запланирована для того, чтобы получить увеличенную высоту фундамента, для выдалбливания проемов под домкраты лучше всего подойдет лента фундамента.

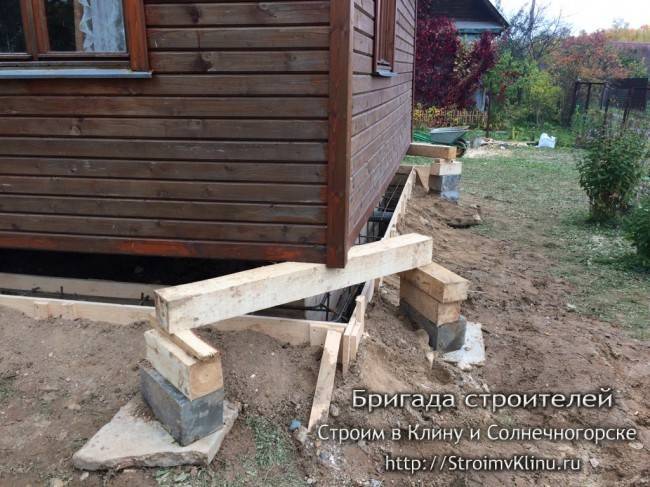

С целью равномерно распределить нагрузку под каждый из инструментов укладывается широкая доска. При этом не имеет значения, что является основанием для домкратов (бетон или грунт).
Материалы и инструменты
В идеале фундамент под старый деревянный дом заливается с привлечением строительной техники: кран, экскаватор, автобетоносмеситель. Однако привлечение спецтехники для выполнения работ заметно увеличивает смету и не всегда возможно по объективным обстоятельствам. Дома редко стоят на пустыре, обычно их окружают хозяйственные постройки, грядки с урожаем и фруктовые деревья. Чтобы сохранить целостность инфраструктуры, работы придётся выполнять вручную.
Для этого потребуются:
Домкрат.
Учитывая, что грузоподъёмное оборудование будет устанавливаться под каждый угол дома, запасаются грузоподъёмные инструменты в количестве четырёх штук. Чтобы упростить рабочий процесс, домкраты лучше использовать не механические, а гидравлические, с номинальным показателем грузоподъёмности не менее 10 т.
Строительный инструмент.
Старый фундамент придётся демонтировать, поэтому нужно подготовить ломы и кувалды. Если позволяет бюджет, можно арендовать отбойный молоток.
Опоры.
Заливка нового фундамента предполагает, что дом придётся поднимать. Для этого потребуются распорные клинья, бруски, кирпич или металлические балки. Особых требований здесь нет, главное, чтобы временные опоры обладали достаточной прочностью, чтобы выдержать нагрузку.
Деревянные щиты.
Они потребуются для создания опалубки под заливку бетонной смеси. Учитывая специфику применения, лучше отдавать предпочтение влагостойкой фанере повышенной прочности.
Стальные пластины.
Элементы используются в качестве подложки под домкраты и нижние венцы дома для более равномерного распределения нагрузки при проведении подъёмных работ.
Арматура.
Потребуется для армирования фундамента. Чтобы обеспечить достаточную прочность, диаметр арматуры должен быть не меньше 12 мм.
Бетономешалка.
Если последующее строительство не предполагается, оборудование лучше брать в аренду. Компактная бетономешалка потребуется для замешивания бетонной смеси: выполнить такой объём работ вручную будет проблематично.
Вполне естественно, что для заливки бетона потребуется цемент, щебень и песок. Кроме этого, нелишним будет сразу приобрести гидроизоляционные материалы.
Причины разрушения
Для создания основания под жилище обычно используют бетон или лучшие блоки для фундамента деревянного дома. Даже человек, далёкий от строительства, знает, что бетон считается практически вечным материалом и спустя много лет не утрачивает своих технических характеристик.
Однако это предубеждение не совсем соответствует действительности. Даже хороший и качественный бетон со временем разрушается, особенно если не соблюдаются условия эксплуатации или происходит негативное влияние внешних факторов. Все виды фундаментов для деревянных домов (ленточные и столбчатые) не застрахованы от разрушения.
Основными причинами этого неприятного и даже опасного явления считаются:
- нарушение технологии строительства. Если в процессе заливки бетонного основания забыли установить армирующую связку, срок жизни фундамента заметно сократится. Армирование даже при разрушении основания не даёт отдельным кускам фундамента вываливаться, сохраняя целостность основания;
- грунтовые воды. Здесь играет роль сезонный фактор, когда высокозалегающие воды постепенно подтачивают фундамент или вымывают грунт. В результате бетон трескается и больше не может выполнять свою основную функцию. Избежать проблем поможет тщательный выбор места под строительство дома или обустройство дренажных систем;
- пренебрежение гидроизоляцией. Многие считают, что если в доме неэксплуатируемый подвал, можно отказаться от гидроизоляции. Это ошибка. Даже если здесь глинистый пол, а грунтовые воды залегают глубоко, бетонное основание изолируется в обязательном порядке. Это поможет защитить материал от разрушения в случае прорыва канализации или доступа в подвальное помещение талых вод;
- увеличение нагрузки. Достаточно распространённая ситуация, когда обычный одноэтажный дом начинает прирастать дополнительными этажами и жилыми помещениями. При обустройстве фундамента марка бетона подбирается с учётом предполагаемых нагрузок, и, если проектные условия не соблюдаются, основание начинает крошиться.
Подготовительные работы, необходимые материалы и инструменты
На подготовительном этапе необходимо осмотреть постройку, оценить степень сложности и длительность планируемого ремонта, определить способ подъема, выполнить работы по защите строения от разрушения при перемещении.
При проблемах с фундаментом есть два выхода — строить новый дом или попытаться его отреставрировать и заменить
О необходимости выполнения ремонта путем подъема деревянного здания свидетельствуют визуальные признаки:
- значительный перекос или наклон дома;
- появление сети трещин на внутренней и внешней отделке;
- локальное или полное оседание;
- углубление в грунт части фундамента;
- существенное нарушение целостности основания.
Перемещение строения по вертикали производится для производства следующих видов мероприятий:
- Выполнения частичного или капитального ремонта основания.
- Предотвращения оседания строения.
- Замены сгнивших опорных балок по периметру здания.
- Выравнивания перекосов коробки.
- Осуществления защитной обработки древесины.
- Устранения допущенных строителями ошибок.
Чаще всего поднять деревянный дом надо, когда возникают проблемы с фундаментом
С целью определения метода, руководствуясь которым будет подыматься дом при помощи специальных устройств, на предварительном этапе анализируются следующие факторы:
- масса постройки. Каждый домкрат должен обеспечивать 40-процентный запас грузоподъемности. Для этого рассчитывается полный вес строения путем перемножения кубатуры коробки на удельный вес древесины, равный 0,8 т/м3. К полученному числу суммируется вес перекрытия, кровли и отделки;
- размеры коробки здания. При длине постройки более шести метров велика вероятность проседания брусьев или бревен в зоне сращивания. Потребуется дополнительная установка опорных элементов на участках состыковки;
- наличие внутренней облицовки. Использование для отделки стен внутри помещения листов гипсокартона или применение штукатурки усложняет выполнение мероприятий. Установка с внешней стороны углов досок толщиной 50 мм позволит избежать повторного ремонта внутри помещения;
- особенности почвы. В зависимости от структуры грунта, на который будет опираться нижняя плоскость грузоподъемного устройства, может возникнуть необходимость применения бетонных блоков или специальных щитов увеличенной площади. Это позволит предохранить домкрат от погружения;
- высота перемещения. Длина рабочего хода штока ограничена конструкцией грузоподъемного устройства. Применение специальных подкладок из прочного бруса квадратного сечения с размером стороны 100–150 мм позволит постепенно добиться требуемой высоты перемещения;
- продолжительность выполнения ремонтных мероприятий. Срок ремонта определяется степенью сложности, при длительном выполнении которого нежелательно опирать строение на шток. Целесообразно использовать временные конструкции из металла и древесины, имеющие достаточную опорную площадь.
Иногда для постройки строения выбран неудачный участок, тогда ставят в другом месте новый фундамент и перетаскивают дом
Подъем дома на необходимую для ремонта высоту может осуществляться следующим оборудованием:
- Подъемным краном. Используется в основном с целью подъема для перемещения строений на другой участок.
- Мощными домкратами. Широко распространенный метод перемещения деревянных построек в вертикальной плоскости.
Планируя поднять дом на домкратах, следует выполнить подготовку:
- обесточить электроснабжение;
- выключить подачу газа;
- перекрыть водопроводные магистрали;
- отключить систему канализации;
- обеспечить свободное перемещение через крышу дымохода печи, установленной на самостоятельный фундамент;
- отключить смонтированный на индивидуальной основе котел от труб отопления;
- произвести разборку пола в районе печи и отопительного котла;
- зафиксировать неподвижность коробки стальными пластинами, прикрученными к углам.
Домкратом немного приподнимают сруб. За один раз всего 2-3 см
Отправим материал на почту
Даже сейчас многие строят дома из бревна или бруса. Но дерево подвержено гниению и грибковым заболеваниям. Поэтому возникает необходимость в замене нижнего венца. И в этой статье мы расскажем о том, как поднять дом домкратом своими руками
Вы узнаете, какая есть технология этого вида работ, как по внешним признакам определить, нуждается ли сруб в ремонте и почему важно хорошо подготовиться к поднятию дома. В конце статьи вы найдёте информацию о распространённых ошибках и видеоролик о том, как залить фундамент под поднятый сруб
Причины, требующие применения домкрата
Поднятие дома домкратом может потребоваться при необходимости:
- замены поврежденного фундамента;
- поднятия фундамента;
- замены прогнивших бревен или бруса;
- переноса дома на новый фундамент.
Воздействие влаги с годами приводит к нарушению структуры бетона, что вызывает его повреждение. Такие изменения могут приводить к проседанию одного или нескольких углов и представляют угрозу для целостности всего здания. Повреждения фундамента могут возникнуть из-за применения некачественного материала, использованного в его создании. Ремонт основы дома может быть вызван желанием поднять цоколь, что убережет стены сооружения от воздействия влаги.
Дерево является одним из лучших материалов для строительства жилых домов. Такие здания отличаются особым теплом и уютом, являются экологически безопасными. Но внешние воздействия — влага и насекомые, постепенно разрушают материал. В первую очередь повреждаются нижние венцы сруба, брус, находящийся на фундаменте. Преждевременная порча может быть связана с использованием в строительстве некачественных материалов, несоблюдением технологии, недобросовестной обработкой дерева. Подымать дом при помощи домкрата дает возможность заменить поврежденные части, сохранив здание.
Такая технология используется и при необходимости переместить сооружение в другое место. Этот способ используется для архитектурных памятников старинного зодчества, которые переносятся в исторические комплексы-музеи под открытым небом. В таком случае подъем осуществляется для закрепления тросов, последующего перемещения при помощи крана.
