Подвесная тумба под раковину в ванную: технология фиксации пошагово

Тумба для врезной раковины

Что касается тумбы с врезной раковиной, то она по праву считается универсальной. Почему? Дело в том, что ее можно использовать в будущем и для накладной раковины. Для примера рассмотрим вариант изготовления тумбы шириной 60 см. В целом потребуются следующие заготовки:

Боковины тумбы 2 штуки – 820×550 мм.
Дно для тумбы – 568×550 мм.
Царги 3 штуки и цоколь тумбы – 568×100 мм. Если изготавливается тумба для накладной раковины, то на такую модель потребуется только две царги.

В результате такая тумба будет иметь следующие габариты: 850×600×600 мм. В данном случае должна использоваться ламинированная ДСП, толщина которой 16 мм.

Что касается фасадов, то здесь они будут иметь следующие размеры:

Дверцы две штуки – 565×297 мм.
Горизонтальная фальш-панель – 596×147 мм.

Также заготавливается столешница размером 600×600 мм.

При сборке всех деталей важно учитывать некоторые нюансы. Распил заготовок должен выполняться без сколов. Торцы необходимо закромковать

Это защитит будущую тумбу от разбухания при контакте с водой

Торцы необходимо закромковать. Это защитит будущую тумбу от разбухания при контакте с водой.

Все детали соединяются мебельными уголками изнутри, а некоторые части схватываются шурупами. Как и во всех других случаях, щель между раковиной и столешницей требуется хорошо засиликонить. Используя все вышеперечисленные заготовки, вы сможете изготовить тумбу для врезной раковины.

Фотоинструкция:

Выбор герметика

Уплотнительный материал играет важную роль в монтажных работах. На рынке представлены следующие виды фондов:

Акриловый силикон;
Эластичный силикон;
Полиуретановый силикон.

При покупке нужно обращать внимание на характеристики и характеристики герметика: усадка, адгезия, назначение. Средство наносится на чистую сухую поверхность для максимальной адгезии

Если не полностью подготовить поверхность к заделке, в щели может попасть влага, которая пронизана грибком и плесенью

Средство наносится на чистую сухую поверхность для максимальной адгезии. Если не полностью подготовить поверхность к заделке, в щели может попасть влага, которая пронизана грибком и плесенью.

Обычно используется гибкий силиконовый уплотнительный материал. Он прост в использовании и достаточно надежен.

Виды подвесных тумб с раковиной

Подвесная тумба с врезной раковиной с возвышением

Умывальник в ванной может устанавливаться как самостоятельный предмет. Но нередко он сочетается с тумбой. Последняя скрывает коммуникации и образует собой удобное место для хранения туалетных принадлежностей и полотенец. Консольный вариант в этом смысле ничем не отличается от напольного.

По конструкции мойки различают следующие варианты.

Тумба с накладной раковиной – последняя занимает собой весь верх и опирается на стенки корпуса. Модель компактная и удобная. Особенность – более мощное крепление, так как здесь раковина не фиксируется к стене отдельно, а все вместе подвешивается на кронштейны.
Вариант с врезной мойкой – занимает часть поверхности. Обычно ее монтируют на одном уровне со столешницей, в которой делают отверстие. По сторонам раковины остается место для флаконов, мыльницы, смесителя. Такие модели могут иметь куда более интересную конфигурацию.
Врезная раковина с возвышением – по технологии установки относятся именно к врезным. Однако она не заглубляется в столешницу, а частично, иногда даже почти целиком возвышается над поверхностью. Размеры умывальника невелики, монтаж сложен, но с эстетической точки зрения, тем более в сочетании с консольной тумбой модель выглядит эффектно.

Врезные раковины опираются на корпус, но могут дополнительно крепиться на стену. Это снижает нагрузку на мебель.

Размеры мойки и тумбы могут быть самыми разными – от небольших моделей шириной в 45 см до варианта с двойной раковиной, занимающего в ширину не менее 75 см.

Какую раковину хотите установить на подвесную тумбу?

Накладную
100%

Врезную
0%

Врезную с возвышением
0%

Проголосовало: 12

Важный фактор для выбора – конфигурация изделия. Различают следующие варианты.

Одинарная раковина – с одной чашей. При большой величине умывальником могут одновременно пользоваться двое, но в основном модели предназначены для обслуживания одного человека.
Двойная – с двумя чашами одинакового или разного размера. Имеет большие габариты, рассчитана на 2 человек.
Двухуровневая – двойная модель, в которой одна чаша располагается ниже второй. Такое решение рассчитано на пользователей с большой разницей в росте. Нередко нижняя раковина предназначена для детей.

По форме умывальники в ванной тоже разные:

квадратная или прямоугольная – классический вариант, пригодный для любого типа установки;
круглая или овальная – врезная или устанавливаемая выше уровня столешницы;
асимметричная – тоже чаще врезная, накладные модели такого рода выпускаются вместе с тумбой соответствующей формы;
дизайнерская – тоже предлагается вместе с мебелью, так как составляет с ней стилистическое и конструктивное целое.

Плюсы и минусы подвесных тумб с раковиной

Водопровод и канализация полностью скрыты
К коммуникации остается свободный доступ
Пол под тумбой остается свободным, его легко убирать
Возможность закрепить раковину на удобной высоте
Очень эффектное и интересное декоративное решение, визуально увеличивает пространство

Сложный монтаж подвесной тумбы с раковиной – крепится либо на капитальную стену, либо на инсталляцию
Высокая стоимость как самих моделей, так и монтажа
Для капитального ремонта или замены нужно полностью демонтировать сантехнику и мебель

Этапы установки

Изделие с полочками для хранения вещей

Руководство с рекомендациями по правилам закрепления мебели содержит практически каждый комплект производителя. Сюда же входит и необходимый для установки набор крепежей. Есть общие рекомендации по правильному выполнению монтажных работ с навесной мебелью:

Проверить месторасположения выходов коммуникаций: водопровода, канализации. При необходимости сделать соответствующую перепланировку.
После подводки нанести на стену разметку ориентировочного крепления.
Не выполнять разметку «на глаз». Все линии чертежа следует проверять с помощью строительного уровня. Допущенные погрешности приводят к перекосу.
Для сборки подвесных шкафов лучше обратиться к профессионалам. Если установка проводится самостоятельно, то воспользоваться сторонней помощью. Это позволит «примерить» тумбу к стене, придерживая ее руками, и точно обозначить места крепежа.
Крепление комплекта «тумбочка-раковина» происходит с помощью анкерных крюков (шпилек), для чего необходимо просверлить соответствующие отверстия.
Если облицовка стены из керамической (кафельной) плитки, подготовить места сверления путем аккуратного «выдалбливания» отверстий отбойником. Это позволит сверлу плавно войти в поверхность плитки и не соскользнуть.
Работы на кирпичных и шлакобетонных стенах следует выполнять победитовым сверлом.

На последнем этапе работ стоит использовать обычный рожковый ключ. По завершении выполнения всех перечисленных этапов подключается заранее собранный сифон и смеситель. После установки рекомендовано проверить герметичность всех подсоединений, а стыки стенок шкафа и поверхности стен обработать сантехническим герметиком.

Практические рекомендации

Компактные конструкции с минимальным количеством ящиков идеальны для небольших санузлов. Вес таких предметов сравнительно невелик, что значительно снижает нагрузку на стены. Подобные модели подойдут для любых помещений, при этом сэкономят свободное пространство.

Простые навесные шкафчики без чаши умывальника можно устанавливать, если уже есть напольная раковина, но требуется дополнительное место для хранения вещей. Вес такой мебели невелик, так как в корпус не входят тяжелые предметы сантехники их керамики.

В общественных местах целесообразно устанавливать подвесные конструкции с двумя и более раковинами. Это позволит пользоваться умывальником сразу нескольким людям, сократив время ожидания и повысив уровень комфорта. Тип умывальников при этом может быть любым: от встроенных прямоугольных до накладных круглых. Крупногабаритные изделия значительно больше по размерам и весу. Учитывая специфику товара, такие мебельные комплекты можно купить «под заказ». Их стоимость зависит от марки производителя и начинается от 30000 рублей.

Монтаж раковины на полке или тумбе (врезные и мебельные)

Монтаж раковины на полке или тумбе осуществляется в вырез столешницы. В этом случае как закрепить раковину в ванной необходимо заранее. Раковину целиком можно утопить в тумбу или оставить ее стоять на поверхности.

Раковина, вмонтированная в тумбу

Установка раковины на полку или тумбу наиболее проста:

установите раковину в вырез столешницы;
присоедините сифон;
установите смеситель.

Обратите внимание, смеситель можно закрепить непосредственно на раковине или столешнице. Также его можно разместить на декоративной подставке. После установки любого вида раковин необходимо открыть воду и проверить конструкцию на герметичность

Не забывайте, правильный монтаж и ежедневный уход увеличат срок эксплуатации раковин

После установки любого вида раковин необходимо открыть воду и проверить конструкцию на герметичность. Не забывайте, правильный монтаж и ежедневный уход увеличат срок эксплуатации раковин.

Инструкция по установке подвесной раковины

Разметка

Установка начинается с разметки. Для того, чтобы было удобней намечать места будущих отверстий, попросите кого-то из членов вашей семьи подержать раковину, чтобы прикинуть место ее расположения.

При разметке не следует торопиться – переделать потом будет гораздо сложнее, чем сразу повесить раковину правильно.

Поэтому воспользуйтесь рулеткой и гидравлическим уровнем. С их помощью разметьте места, где следует просверлить отверстия для монтажных шпилек.

Сверление отверстий

Высверливать отверстия следует аккуратно, держа перфоратор или дрель в одном положении. Если сверло при сверлении будет «гулять» из стороны в сторону, отверстие выйдет неровным с разбитыми краями. Поэтому следует приложить усилия, чтобы этого не допустить.

После того, как плитка просверлена, сверло следует сменить на твердосплавное, и выполнить отверстия на нужную глубину.

Из отверстий удалите мусор и вставьте дюбеля, в которые следует закрутить прилагающиеся к раковине монтажные шпильки, на которых она будет держаться после установки.

Монтаж раковины

Раковина надевается на монтажные шпильки, вкрученные в дюбеля, после чего на шпильки накручиваются гайки, надежно фиксируя ее к стене.

Под каждую гайку обязательно ставится прокладка из эластичной резины или полимерного материала и металлическая шайба:

Подтягивание гаек производится поочередно – несколько оборотов одна, потом несколько оборотов другая. Это позволит более равномерно распределить возникающие усилия в корпусе раковины, не приводя к его разрушению.

Установка смесителя

Если вы приобрели раковину с отверстием под смеситель, установку его следует делать достаточно аккуратно. К смесителю присоединяют гибкую подводку:

После этого смеситель вставляется в отверстие в раковине и через прокладку надежно прижимается фиксирующей гайкой.

Подключение подвесной раковины к водопроводу

После того, как раковина надежно зафиксирована и на ней установлен смеситель, можно приступать к ее подключению к воде и канализации.

Для присоединения к водопроводу используют гибкую подводку, присоединение которой не потребует от вас каких-то сантехнических навыков. С одной стороны гибкой подводки есть накидная гайка с резиновой прокладкой внутри, а с другой стороны располагается резьбовая часть, которая вкручивается в смеситель. Одной стороной подводка прикручивается к патрубку водопроводной трубы, а другой стороной к соответствующему патрубку смесителя.

Подключение к канализации

Подключение к канализации потребует наличия свободного отверстия на канализационной отводящей трубе, которая может проходить над полом или быть заделана в стену. Если вы производите замену, то искать отверстие вам не придется – достаточно вставить выпускную трубу туда же, куда подключалась демонтированная раковина.

В выпускное отверстие вкручивается приемный патрубок сифона:

Чтобы из места присоединения выпускной трубы к канализации в помещение не просачивались неприятные запахи, место соединения должно быть уплотнено резиновым кольцом, которое во время монтажа можно смазать мылом для более легкого присоединения выпуска.

Если раковина оборудована переливным отверстием, трубку перелива также следует присоединить к выпуску.

В представленном ниже видео вы можете посмотреть все этапы установки подвесной раковины:

Как видите, установка подвесной раковины не представляет каких-то особых сложностей и вы вполне сможете выполнить все необходимые операции самостоятельно.

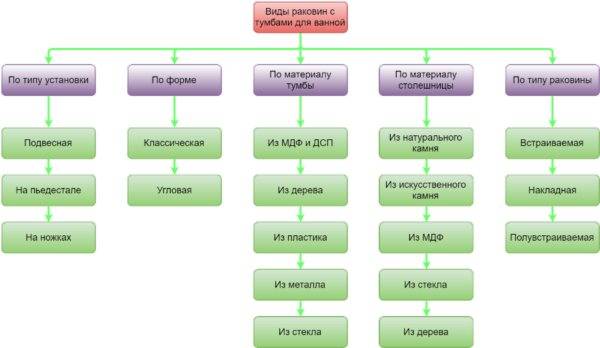

Виды раковин с тумбами

На сегодняшний день существует огромное количество вариантов тумб для ванных, которые могут значительно отличаться друг от друга и иметь свои нюансы установки раковины. Выделяют три основных типа таких раковин:

Данная классификация производится на основе места их расположения. Наиболее традиционным вариантом, чаще всего встречаемым в строительных и мебельных магазинах, является напольная тумба. Подвесная и угловая имеют более сложную конструкцию, часто требующую индивидуального подхода и руки опытного мастера.

Основные классификации тумб для ванной

Вышеприведенное деление раковин на три категории не является единственным возможным. Существуют и другие разновидности, основывающиеся на других критериях, к примеру:

Все это многообразие моделей умывальников, на первый взгляд кажущееся хаотичным, своей основной целью ставит подстраивание под параметры конкретной ванной, которой часто не подходит традиционный «фасон» тумбы с раковиной. В этой главе мы коротко осветим основные типы тумб и их ключевые особенности.

Напольные тумбы

Напольные тумбы для ванны представляют собой комплект, традиционно включающий два элемента:

Подобные тумбы просты в установке, которая, как правило, не требует специальной подготовки. При должной усидчивости с их установкой может справиться даже новичок. Настенная конструкция не подразумевает дополнительных систем крепления, которые необходимы, к примеру, подвесной системе.

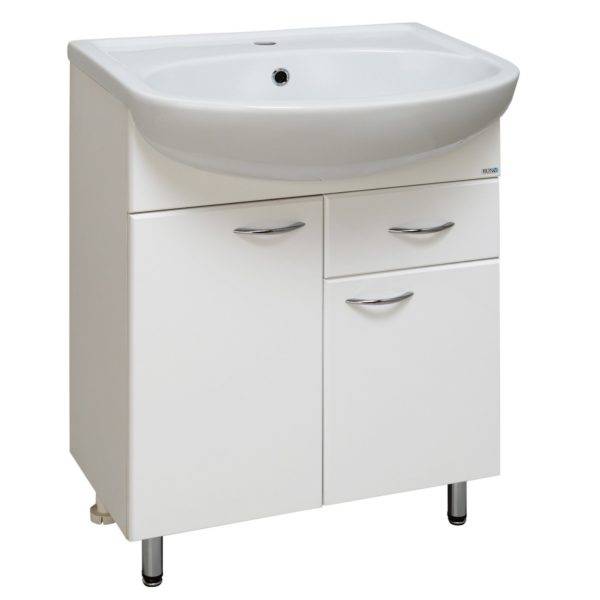

Классическая напольная тумба с раковиной на ножках

Выбор между цоколем и ножками индивидуален, поскольку каждый из вариантов имеет свои положительные и отрицательные стороны. Цоколь препятствует скоплению пыли под тумбой, в то время как ножки позволяют отрегулировать ее длину

Если вы останавливаете свой выбор на тумбах на ножках, непременно обратите внимание на наличие силиконовых накладок, которые помогают сохранить полы в ванной

Напольная тумба с двойной раковиной

Подвесные тумбы

Подвесные умывальники встречаются значительно реже напольных и имеют два основных преимущества:

Подвесные тумбы часто предполагают наличие встроенных ящиков

Помимо утилитарной стороны вопроса существует так же эстетическая. Некоторые люди останавливают свой выбор на подвесных конструкциях в силу их визуальной легкости и лаконичности, какими не обладают многие напольные варианты.

Подготовка к установке определяем место крепежа

Планируя покупку подвесной модели, важно заранее определиться с оптимальным размером раковины. Предварительно замеряются габариты ванной комнаты, и определяется будущее местоположение сантехнического изделия

Подвесной вариант раковины можно монтировать только на прочное основание, поэтому стены из гипсокартона лучше обходить стороной

Подвесной вариант раковины можно монтировать только на прочное основание, поэтому стены из гипсокартона лучше обходить стороной.

При наличии водопроводных и канализационных магистралей обязательно принимается во внимание расположение существующего ввода воды и слива. Высота раковины в ванной подбирается таким образом, чтобы ею могли удобно пользоваться взрослые (для детей желательно предусмотреть специальный стульчик)

В идеале высота раковины от пола должна составлять 85 сантиметров

Но можно скорректировать данное значение в сторону увеличения или уменьшения. Исключение составляет подвесная раковина с тумбой для ванной. В таком случае высота установки умывальника зависит от размеров предмета мебельной обстановки

В идеале высота раковины от пола должна составлять 85 сантиметров. Но можно скорректировать данное значение в сторону увеличения или уменьшения. Исключение составляет подвесная раковина с тумбой для ванной. В таком случае высота установки умывальника зависит от размеров предмета мебельной обстановки.

Имеют значение следующие моменты:

Для крепления раковин подвесной конструкции используют шурупы и дюбели или кронштейны (желательный вариант, если раковина изготовлена из мрамора либо гранита). В последнем случае высота раковины определяет уровень опоры для умывальника;
К гипсокартонной стене крепить умывальник можно, только если листы установлены на каркасную основу и сверху предусмотрена кафельная плитка

Крепеж осуществляют посредством «вертолетов», представляющих собой болты для гипсокартона, имеющие распределенную загрузку;
Чтобы раковина надежно висела на стене, крепежные элементы должны погружаться в стену минимум на 70 мм, поэтому нужно подбирать крепеж, длина которого составляет не менее 100 мм
Также, важно обратить внимание на диаметр саморезов – он должен максимально соответствовать размеру крепежных отверстий (минимум 6 мм)

Как установить умывальник с тумбой ↑

Для начала примерьте тумбу к месту установки и убедитесь, что элементы ее корпуса не помешают беспрепятственному подключению водопровода и канализации. Затем установите раковину на тумбу и придайте ей строго горизонтальное положение. В тумбах, оснащенных регулируемыми ножками, это не составит труда.

Далее выполните крепление умывальника к стене. Тут есть два варианта:

привинчивание специальными анкерными винтами;
приклеивание силиконом.

Второй вариант гораздо удобнее и быстрее, да и по прочности он мало чем уступает первому.

После того как установка умывальника с тумбой будет завершена, необходимо подключить все коммуникации.

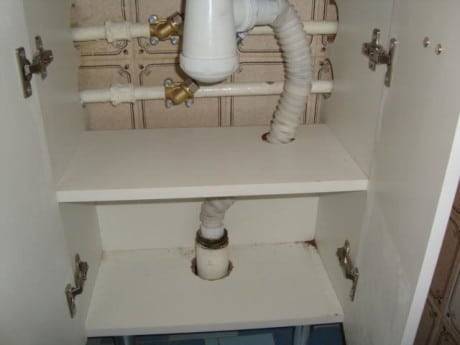

Иногда в тумбочке приходится вырезать дополнительные отверстия для подводки коммуникаций

Изготовление и сборка тумбы

Любая тумба под умывальник будет состоять из следующих элементов:

Каркаса. Он, как показывает практика, чаще всего собирается из бруса.
Верхней поверхности. Здесь подойдут различные материалы: пластик, гипсокартон, стекло, дерево.
Боковин. Они могут изготавливаться из гипсокартона или фанеры.
Комплектующих частей (полочек, выдвижных ящиков, навесных элементов).

Сам процесс изготовления тумбы будет проводиться в следующей последовательности:

Подготавливаются отдельные составляющие тумбы. Сначала делаются лекала на бумаге, а далее размеры деталей переносятся на выбранные мастером материалы и вырезаются лобзиком.
Первым делом собирается каркас изделия. На этом процессе сборки мебели все элементы защищаются наждачной бумагой и обрабатываются влагозащитными средствами.
При установке врезной раковины в столешнице проделывается отверстие электрическим лобзиком. Далее вырезается накладная планка на верхнюю часть тумбы. Она несет чисто декоративную роль. Ее размеры должны высчитываться в зависимости от габаритов дверок, чтобы между декоративной панелью и дверями не было ни щелей, ни перекосов.
Далее к каркасу крепятся боковины с помощью саморезов и клея. Места соединения рамы дополнительно укрепляются металлическими уголками.
Теперь устанавливаем раковину в столешницу и подгоняем каркас тумбы под умывальник.
Далее можно переходить к установке дверок и другим атрибутам тумбочки (полочкам и выдвижным ящикам).
Последним этапом сборки является установка дна. Если тумбочка будет стоять на ножках, дно потребуется прикрепить на расстоянии 10 см от пола.

Внимание: полки устанавливаются в тумбу для умывальника с учетом размеров коммуникационных труб. Для их установки применяются специальные профиля или крепежи для полок

Самостоятельная установка кронштейна

В целях экономии, крепление раковины к стене в ванной можно осуществить самостоятельно без привлечения специалиста. Работа не потребует много усилий.

Необходимо запастись нужными инструментами и подобрать материал:

набор сверл разного размера по бетону для дрели;
небольшого размера молоток;
газовый ключ;
набор отверток;
уровень;
набор гаечных ключей;
карандаш для нанесения отметок;
уплотнитель понадобится при монтаже резьбового крепления.

Алгоритм монтажа модели сантехники к стене на кронштейнах выполняемый своими руками:

Все работы связанные с водопроводной системой начинаются с перекрытия воды в стояке.
С учетом проведенной подводки трубопровода под смеситель выбирается место монтажа раковины в ванной.
Карандашом на стене делается отметка длины модели умывальника. Линия относительно пола – горизонтальная – отмечается на высоте 80-85 см. Это стандартное положение изделия для ванной. Вертикальные линии – это его ширина.
Начинаются работы с умывальником. Кронштейны примеряются к его внешней стороне. После этого примеряются к стене.
Плотно устанавливаются кронштейны для раковины по горизонтальной отметке на стене. Карандашом отмечаются места монтажа крепления для единицы сантехники.
В стене дрелью в отмеченных местах делаются отверстия меньшего размера, чем дюбеля.
В них вбиваются втулки или пробки из пластмасса, ввинчиваются винты, подсоединяются кронштейны.
Опорные кронштейны монтируются на крепления. Устанавливается чаша умывальника с учетом особенностей ее конструкции.
Сифон подсоединяется к системе канализации. Проверяется отсутствие протеканий. В противном случае необходимо места соединений смазать герметиком. Перед этим проверяется плотность затянутых соединений, если нужно сильнее прикрутить.
Устанавливается смеситель. Открывается подача воды в стояке.
Проверяется прочность установки чаши раковины.

Крепление будет выполнено правильно, если будут учтены особенности проведения работы:

Оптимальная удобная высота сатехники для ванной 80-85 см от пола. Конечно, учитывается рост жителей квартиры. Высота может варьироваться.
Твердость стены влияет на диаметр и длину крепления. Если в стену легко входит нож или гвоздь, то крепление удлиняется.

Крепление раковины в стену из кирпича и бетона должно входить не меньше, чем на 30 мм. Делается индивидуальный подбор анкеров, чтобы обеспечить прочность присоединения умывальника к стене. Их длина выбирается в диапазоне 5-12 см.
Приобретаются кронштейны с учетом материала. От этого зависит их жесткость. Хотя они внешне выглядят одинаково, но у них разная способность выдерживать ту или иную нагрузку. Поэтому инсталляция для раковин выполняется с кронштейнами, которые выдержат вашу модель. Раковины для ванной комнаты отличаются своим весом. Это существенно влияет на выбор изделия.
Уровнем проверяется установка раковины, чтобы криво смонтированная конструкция не нарушила работу коммуникаций.
Конструкция фиксируется во время установки заглушками. Плоскогубцами пошатать кронштейн в стороны. Работа выполнена правильно, если они не шатаются.

Сегодня кронштейн для ванной востребованный элемент крепления раковины к стене. Его отличает надежность. На строительном рынке производители предлагают большой их выбор.

Раковина тюльпан: преимущества, разновидности моделей, монтаж конструкции своими руками

Как произвести установку унитаза своими руками: поэтапный алгоритм работ

Особенности выбора и установки углового унитаза с бачком: пошаговый алгоритм монтажа, востребованные модели

Пошаговый алгоритм установки инсталляции унитаза: блочного, рамочного видов

Как произвести установку раковины с тумбой в ванной своими руками

Источник

Выбор места

Вопрос, где следует расположить новую раковину с тумбой, обычно возникает во время ремонта ванной комнаты.

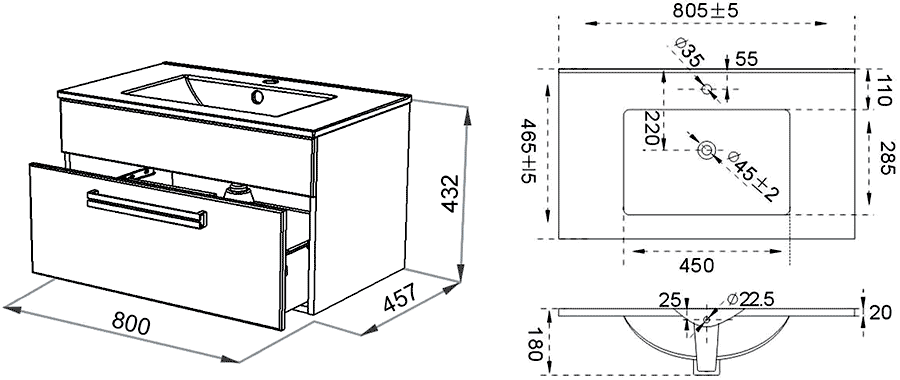

Чертеж подвесной раковины.

Но часто комплексный евроремонт кардинально перекраивает всю планировку комнаты, и тогда в поиске оптимальной точки приходится руководствоваться несколько иными принципами.

Естественно, новое расположение раковины всегда привязано к месту, где запланирован монтаж системы соответствующих трубопроводов, поэтому исполнителю необходимо заранее продумать все возможные достоинства и недостатки того или иного места, не забывая о качестве пола и стены, размерах помещения, планируемой заполняемости ванной комнаты различной бытовой техникой. Все это требует от работника необходимости тщательного замера комнатных габаритов и деления ее на определенные функционально оправданные сегменты.

При выборе места, где будет осуществляться установка, следует убедиться в том, что трубы, выходящие из стены, не будут упираться в торцы полок тумбочки. Чтобы этого не допустить, надо предварительно замерить расстояние от выходящих из стены фитингов до пола. По мнению специалистов, безупречным вариантом является выход труб из стены на таком уровне, который был бы выше средней полочки тумбы.

Примерно по такому же принципу рассчитывается совмещение тумбы и выходящего из стены отвода канализации. Но очень часто слив находится в полу ванной комнаты. В этом случае, скорее всего, исполнителю придется вырезать в мебельном днище соответствующее по размеру отверстие, в которое будут устанавливать шланг, связывающий сифон раковины с отводной канализационной трубой.

Подвесная тумба под раковину в ванную

Тумба для врезной раковины

Выбор герметика

Виды подвесных тумб с раковиной

Рекомендации по монтажу
