Монтаж подвесной тумбы с раковиной своими руками: пошаговая инструкция

Подвесные или консольные раковины

Навесные раковины крепятся к стене при помощи специальной системы инсталляции, разработанной для каждого вида. Консольные умывальники отличаются разнообразием исполнения:

Компактные подвесные чаши отлично подходят для небольших ванн.
Навесные раковины с тумбой или шкафчиком, в которых удобно хранить моющие средства и другие предметы. Этот вариант подходит для больших и средних по размерам ванных комнат.
Подвесная раковина-кувшинка, предназначенная для монтажа над стиральной машинкой. Отличается организацией слива через заднюю стенку. Установка такого сантехнического прибора позволяет эргономично использовать пространство в ванной любого размера.

К преимуществам раковин подвесного типа относят их универсальность: они подходят под любой интерьер, от ретро до ультрасовременного минимализма. Из минусов отмечают сложность монтажа и необходимость крепления только к капитальным стенам.

Нюансы установки

Монтаж навесного умывальника аналогичен установке раковины с полупьедесталом: сначала на стену крепятся идущие в комплекте кронштейны или рамочная конструкция, обхватывающая чашу со всех сторон. Установка чаши в рамку предпочтительнее в том смысле, что мойка надёжно фиксируется и исключается её сдвиг в любую сторону.

Основное отличие в монтаже заключается в использовании специального бутылочного сифона для подвесных раковин. Он изготавливается из нержавеющей стали (так как остаётся видимым и должен иметь презентабельный вид) и имеет прямой вывод в канализацию.

Сборка сифона для навесной раковины должна производится строго по инструкции производителя.

https://youtube.com/watch?v=sgxXuYfNla4

Изготовление тумбы под раковину своими руками

Тумба под раковину своими руками может быть задумана и сделана практически любым мастером-любителем. Для того чтобы самостоятельно изготовить ее, потребуются некоторые усилия и необходимые материалы. Наличие конструкторских навыков и творческий подход приветствуются.

Необходимые материалы

Итак, прежде чем разобраться, как сделать тумбу под раковину своими руками, следует понять, что для этого потребуется. Ведь вовсе нет необходимости приобретать дорогущий вариант в магазине. Такой предмет интерьера, сделанный своими руками, будет не только служить стильным дополнением к ванной комнате, но и местом для хранения различных мелочей: моющих средств, губок и прочего.

Для работы потребуются следующие материалы и инструменты:

ДСП;
петли;
стекло;
уголки для мебели;
саморезы;
шпаклевочная смесь;
грунтовочный состав;
лак;
ножовка;
двусторонний скотч;
отвертки;
наждачная бумага;
шестигранник;
кисть;
простой карандаш;
шпатель;
резак по стеклу;
песок;
сверла;
сантиметровая лента;
точильный круг;
защитные перчатки.

Сборка тумбы

Чтобы изготовить тумбочку под раковину в ванной, прежде всего следует определиться с ее размерами.

Для этого нужно измерить габариты мойки. Затем следует определить высоту от раковины до пола. Необходимо также начертить эскиз будущего изделия и определить его размеры и составные части.

Обработка изделия

После сборки изделия под раковину в ванной своими руками, можно приступать к обработке готовой конструкции. Ей необходимо придать гладкость. Для этих целей нужно запастись шпаклевкой, которую необходимо наносить на ДСП. Состав следует тщательно разровнять, применяя шпатель.

Нужно дать время раствору полностью просохнуть, после этого можно его пошкурить. Затем сверху следует нанести слой грунтовки. Чем тоньше он будет, тем лучше. После его высыхания можно приступать к покраске.

Для подобных целей лучше применять специальный оттеночный лак. Его нужно аккуратно наносить на готовую поверхность с помощью кисти в два слоя. Когда изделие полностью высохнет, можно приступать к его непосредственной установке.

Чтобы тумбочка выглядела эстетично, ее дверцы рекомендуется изготовить из стекла. Для этого материал размечают и вырезают необходимую форму. Чтобы придать изделию матовость, нужно насыпать на него немного песка и, уложив поверх другое стекло, тщательно растереть, предварительно увлажнив.

Постепенно следует увеличивать количество песка до тех пор, пока поверхность конструкции не приобретет необходимые свойства. Чтобы не ждать долго, можно использовать специальную шлифовальную установку. Последним этапом является установка двери.

Другой способ изготовления тумбы

Тумбу под раковину в ванную можно сконструировать и иначе, используя рейки и доски. Для этих целей потребуются следующие инструменты и материалы:

На первом этапе следует определиться с тем, какой высоты и ширины будет изделие, при этом необходимо отталкиваться от размеров раковины. Далее следует вырезать днище и дверцы нужного размера.

Затем выкладываются доски для стенки, которые скрепляются между собой при помощи реек и шурупов. Чтобы такое изделие для раковины было удобным в эксплуатации, будет уместным вырезать для него полки. Устанавливаются они поверх специальных распорок, которые крепятся к стенкам при помощи шурупов.

Чтобы тумбочка для раковины прослужила долгие годы, ее рекомендуется покрасить. Но перед тем как это сделать, ее нужно пропитать специальным составом. Затем можно приступать к покрытию лаком в несколько слоев.

Дополнительные замечания

Перед тем как приступить к работе, следует определиться с выбором материалов. Вовсе не обязательно брать только ДСП или доски, можно воспользоваться фанерой или ДВП.

В качестве скрепляющих элементов вместо саморезов или шурупов допускается использовать гвозди.
Чтобы изделие идеально вписалось под размеры раковины, следует пользоваться уровнем, который поможет контролировать горизонтальность конструкции. Покрытие можно сделать не только лаковым, но и применять краску. От этого качество изделия никак не пострадает. При выборе краски следует полагаться на свой вкус.
Вместо кисти можно использовать пульверизатор. Это облегчит работу. Рекомендуется отталкиваться от размеров раковины и сифона. Они должны составлять единое целое с изготовляемым изделием. Такой элемент интерьера прослужит долгие годы.
Хорошо пропитать ДСП силиконом, чтобы предотвратить негативное влияние влаги, ведь мойка располагается над конструкцией, и капли воды будут попадать на поверхность изделия.

Таким образом, при наличии определенных навыков тумба под умывальник своими руками может быть спроектирована и изготовлена всего за несколько часов.

Выбор герметика

Уплотнительный материал играет важную роль в монтажных работах. На рынке представлены следующие виды фондов:

Акриловый силикон;
Эластичный силикон;
Полиуретановый силикон.

При покупке нужно обращать внимание на характеристики и характеристики герметика: усадка, адгезия, назначение. Средство наносится на чистую сухую поверхность для максимальной адгезии

Если не полностью подготовить поверхность к заделке, в щели может попасть влага, которая пронизана грибком и плесенью

Средство наносится на чистую сухую поверхность для максимальной адгезии. Если не полностью подготовить поверхность к заделке, в щели может попасть влага, которая пронизана грибком и плесенью.

Обычно используется гибкий силиконовый уплотнительный материал. Он прост в использовании и достаточно надежен.

Установка подвесной тумбы с раковиной своими руками

Перед тем, как крепить подвесную тумбу с раковиной к стене, подготовьте по списку инструменты:

Электрическую дрель с набором сверл.
Строительный уровень.
Рулетку.
Отвертку.
Карандаш.

Важно! Проверьте внимательно комплектность, затем изучите инструкцию, конкретно узнайте, где и зачем применяется каждая деталь. Обязательно ознакомьтесь со схемой сборки, запомните места креплений и основное предназначение каждой комплектующей

Проверьте также комплектацию тумбы

В комплекте должны быть дюбели, вот только рассчитаны они исключительно для бетонных стен. Поэтому лучше приобрести более мощные крепления, если вы будете иметь дело со стеной из шлакоблока или кирпича. В таком случае вы будете уверены, что тумба надежно зафиксируется

Проверьте также комплектацию тумбы. В комплекте должны быть дюбели, вот только рассчитаны они исключительно для бетонных стен. Поэтому лучше приобрести более мощные крепления, если вы будете иметь дело со стеной из шлакоблока или кирпича. В таком случае вы будете уверены, что тумба надежно зафиксируется.

Выполните монтаж подвесной тумбы с раковиной по данной инструкции:

Сделайте разметку по плитке с помощью длинного строительного уровня. При этом горизонтальная линия должна указывать на место установки верхнего настенного кронштейна.

Важно! Если вы хотите точно определить положение раковины, то прибавьте к этой линии расстояние от поверхности тумбы до кронштейна. У всех моделей эта цифра является разной

Прямо посредине линии приставьте кронштейны, отметьте, где будут находиться отверстия для дюбелей

Прямо посредине линии приставьте кронштейны, отметьте, где будут находиться отверстия для дюбелей.

Важно! Работайте предельно внимательно, даже несмотря на то, что кронштейны имеют специальные прорези для окончательной регулировки, ведь если допустить серьезные ошибки, то их уже не исправить никак

Сделайте отверстия под дюбели. Сверлите специальным сверлом и очень аккуратно

Важно, чтобы отверстия не совпадали со швами, ведь на любой стене это — самые уязвимые места. Лучше сместите месторасположение тумбы на пару сантиметров в какую-то сторону

От этого комфортность ее использования ничуть не ухудшиться, зато фиксация будет надежной

Кроме того, таким образом вы минимизируете вероятность растрескивания плитки. Закрепите кронштейны. Наживите металлические гвозди-дюбели, следите, чтобы их пластиковые элементы четко вошли в отверстия. Поочередно на пару витков подтяните до упора каждый кронштейн. Забейте дюбели, затем саморезами закрепите кронштейны. Соберите по схеме подвесную тумбу. Установите механизмы доводки, отрегулируйте арматуру и направляющие для выдвижных шкафчиков. Проверьте, насколько правильно работают все механизмы, если нужно, исправьте допущенные ошибки. Соберите тумбу, прикрепите к ящику ручку. Предварительно подвесьте тумбу на кронштейны, проверьте правильность ее положения. На место установите раковину, отметьте местонахождения отверстий для ее закрепления. Окончательно закрепите раковину

От этого комфортность ее использования ничуть не ухудшиться, зато фиксация будет надежной. Кроме того, таким образом вы минимизируете вероятность растрескивания плитки. Закрепите кронштейны. Наживите металлические гвозди-дюбели, следите, чтобы их пластиковые элементы четко вошли в отверстия. Поочередно на пару витков подтяните до упора каждый кронштейн. Забейте дюбели, затем саморезами закрепите кронштейны. Соберите по схеме подвесную тумбу. Установите механизмы доводки, отрегулируйте арматуру и направляющие для выдвижных шкафчиков. Проверьте, насколько правильно работают все механизмы, если нужно, исправьте допущенные ошибки. Соберите тумбу, прикрепите к ящику ручку. Предварительно подвесьте тумбу на кронштейны, проверьте правильность ее положения. На место установите раковину, отметьте местонахождения отверстий для ее закрепления. Окончательно закрепите раковину.

Важно! Если в вашей модели раковина ложится на тумбочку полностью, то кронштейны обязательно должны быть усиленными

Просверлите отверстия, чтобы зафиксировать раковину, специальными гайками шпильками закрепите ее.
Соберите сифон, затем подключите его к канализации. Соберите смеситель, подключите на нужное место. Проверьте, насколько герметичны все соединения. Просто положите на пол бумагу, оставьте ее на некоторое время и проверьте ее состояние через 30 минут. Если на ней будут мокрые пятна, то придется незамедлительно приступить к устранению утечки.
Наполните водой раковину, проверьте, насколько устойчивы все крепления.

Технология монтажа

После того, как к месту установки раковины подведены коммуникации, приступают к монтажу. Рассмотрим основные этапы и нюансы установки раковины и напольной тумбы своими руками.

Шаг 1

Если подставка была доставлена в разобранном виде, ее предварительно необходимо собрать, строго следуя инструкции производителя, в которой указана очередность составления всех элементов. Для работ потребуется набор отверток разного размера, а также шестигранный.

Шаг 2

Следующий этап – сборка раковины, включающий в себя подсоединение смесителя и сифона.

Монтаж смесителя осуществляется в таком порядке:

К смесителю подсоединяются и затягиваются гаечным ключом гибкие шланги.
На основание смесителя в специальный паз устанавливается идущее в комплекте уплотнительное кольцо.
Шланги пропускаются через отверстие раковины, а с обратной стороны смеситель в зависимости от модели фиксируется двумя или одной монтажной шпилькой.

Подковообразная шайба и уплотнитель для крепления крана к мойке.

Затем к раковине прикрепляется сифон:

С верхней стороны металлическая сетка с пластиковым патрубком фиксируется при помощи длинного болта.
Снизу к патрубку прикручивается бутылочный сифон. Фиксация производится при помощи пластиковой гайки и конусной шайбы, которая предварительно надевается на патрубок.

Шаг 3

Раковина с установленным на ней сифоном и смесителем устанавливается на тумбу. Чаще всего раковину дополнительно фиксируют к тумбе герметиком или двусторонним скотчем. Но возможен вариант, когда в комплект входят крепления от производителя. Крепление чаши к стене при помощи шпилек не требуется, а вот тумбочку лучше закрепить на пару дюбелей к стене через заднюю стенку, во избежание смещения.

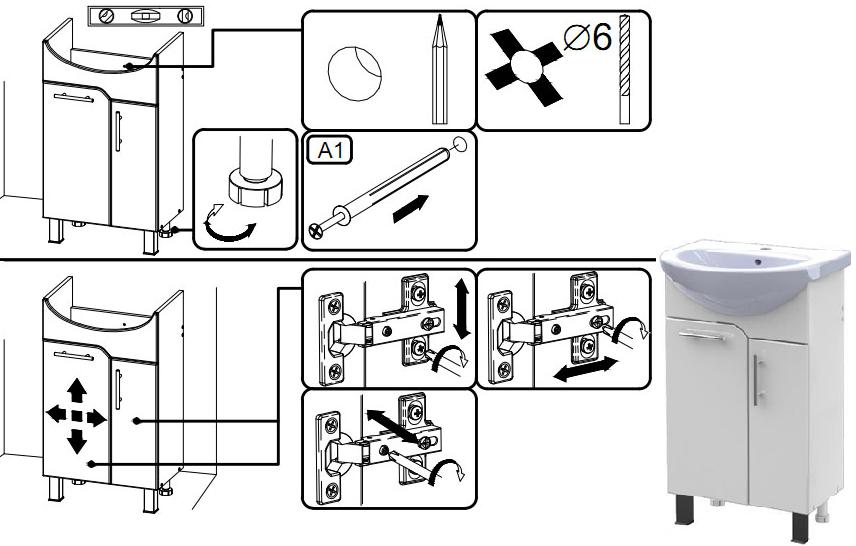

Затем собранную конструкцию придвигают к стене в запланированном месте и выставляют по уровню при помощи регулирующихся ножек. Если такая опция не предусмотрена, а тумбочка стоит неустойчиво, под ножки подкладывают пластиковые подложки необходимой толщины.

Шаг 4

Когда тумбочка с мойкой установлена, подключают коммуникации: гибкий шланг сифона к канализационному выводу, а гибкие шланги смесителя – к концевым фитингам водопровода.

После этого навешивают дверцы шкафчика (их установку рекомендуется производить в последнюю очередь, чтобы они не мешали при выполнении подключения). Для навешивания дверок используются мебельные навесы, которые дают возможность отрегулировать плотность закрытия и щели между дверцами.

Плотность закрывания дверок и щель между ними можно отрегулировать при помощи мебельных петель.

Завершающий штрих – наполнение шва между стеной и краем чаши белым герметиком. Это предотвратит затекание воды за умывальник, порчу стен и тумбы, а также исключит образование плесени в труднодоступном месте.

При соблюдении вышеперечисленных рекомендаций, самостоятельная установка умывальника с напольной тумбой не вызовет затруднений. Но, несмотря на кажущуюся легкость процесса, подходить к установке нужно ответственно, так как допущенные ошибки часто приводят к различным проблемам: протечкам, появлению неприятного запаха и другим печальным последствиям.

Способы крепления

Шпильки для крепления навесной раковины

Установить сантехнику с подвесной мебелью можно 2 способами:

Раковина и тумба фиксируются на стену отдельно – подвешиваются на собственный независимый крепеж.
На стену закрепляется только тумба, а умывальник накладывается на нее сверху.

Для реализации используют соответственно 2 вида крепежа. Стандартные шпильки для подвесных раковин обычно есть в комплекте изделия. Рассчитаны они на установку в бетонную стену, для пеноблока не подойдут. Другой вариант – крепежные скобы для подвешивания. Кронштейны могут иметь разную форму, их нужно подбирать под конфигурацию умывальника.

При установке в газо- или пенобетон, гипсовые плиты и другие материалы, плохо удерживающие крепеж, используют специальные дюбели. Под них проделывают более широкие отверстия. При вкручивании дюбель обеспечивает большую площадь сцепления с внутренней поверхностью стены. Затем в дюбель вкручивают шпильку, а потом вешают на нее раковину.

Для гипсокартона и гипсовых плит берут дюбель Молли. После установки он изменяет форму внутри стены и создает прочный узел.

Разновидности раковин с тумбами

Ранее такая сантехника для ванной называлась «мойдодыром».

Но и в современном интерьере подобные конструкции встречаются часто.

Разделить их можно на несколько категорий:

Самыми распространенными стали напольные модели. Тумбы при таком размещении опираются на ножки с силиконовыми накладками или цоколь. При монтаже подобных изделий не требуется дополнительных креплений к стене или полу.
В малогабаритных помещениях предпочтительней станет установка умывальника с тумбой подвесного типа. Это позволит сэкономить пространство и облегчить уборку. Фиксируется такая конструкция на капитальной перегородке при помощи мощных крепежей.
Угловые раковины также предназначены для маленьких комнат. Ящики для них могут быть как напольными, так и подвесными. Форма и размер чаши может быть любой.
Некоторые умывальники с тумбой комплектуются корзиной или зеркалом. Они встраиваются в конструкцию или представляют собой отдельные элементы.
В ванные комнаты с особым интерьером устанавливаются ассиметричные раковины. В этом случае монтаж тумбы производится так, что умывальник располагается на ней частично. Нередко у таких моделей нет отверстия для смесителя. Чаще всего он устанавливается на стену, а иногда место для крепления изготавливается своими руками.

Как крепить

Перед тем, как приступить к монтажу, убедитесь в прочности стены. Часто в квартирах под плиткой в ванной оказывается обычный гипсокартон, который может не выдерживать вес умывальника. В таком случае стену придется частично демонтировать, устанавливать закладные.

Подготовьте детали конструкции и все необходимые инструменты и приступайте к монтажу.

Разметка

Определите высоту установки и точным образом измерьте расстояние между креплениями. По стандарту, умывальники устанавливают на высоте примерно девяносто сантиметров от пола.

Сверление отверстий под крепеж

К высверливанию отверстий следует подходить аккуратно, чтобы не треснула облицовка. Перед тем, как сверлить отверстие в плитке, нужно воспользоваться слесарным керном, продолбив им плитку с помощью молотка. После сверления плитки несущую стену сверлят уже при помощи перфоратора.

Размещение крепежа

Первым делом в проделанные отверстия нужно вставить пробки или дюбели. Это нужно для того, чтобы анкерные болты плотно держались в стене и не разбалтывались. После чего вкручиваем стержни в отверстия, оставляя снаружи необходимую длину. Ее должно хватить, чтобы разместить сам умывальник и гайки для фиксации. При наличии трещин под плиткой их можно обработать при помощи эпоксидного клея.

Как установить раковину

Если предыдущие этапы проведены грамотным образом, непосредственно установка умывальника не вызовет проблем. Нанизываем конструкцию на анкеры и плотно прижимаем к несущей стене. На концах штырей плотно закручиваем фиксирующие гайки. После установки подключаем смеситель и сливную систему.

Заделывание щели герметиком

Для усиления крепления можно воспользоваться клеем. Тогда, перед непосредственно установкой умывальника, его прилегающую к стене часть промазывают герметиком. Обработка герметиком дает более прочное прилегание конструкции, однако в будущем может вызвать проблемы с заменой оборудования.
