Почему мигает светодиодная лампа при выключенном выключателе: причины неисправности

Принцип работы ламп и как это влияет на освещение

Неполадки с неправильным или скорее несвоевременным мерцанием энергосберегающей лампочки редко бывают связаны с сетевыми параметрами или качеством проводки. Здесь причина всегда кроется в том, как устройство работает, а точнее – в принципе его питания. Для большего понимания следует рассмотреть конструкцию лампы.

Может показаться, что светодиодные и люминесцентные лампы имеют сходство с традиционными лампами накаливания, однако разница колоссальна. Дело в том, что эти два типа светильников работают под постоянным током или током очень высокой частоты после выпрямления сетевого напряжения и преобразования. Почему же это происходит, можете спросить вы, если по бытовой сети пускают переменный ток с напряжением в 220 В? Очень просто – внутри каждой лампочки находится миниатюрный выпрямитель.

Более того, на входе каждого такого устройства располагается простая микросхема с пусковым конденсатором, диодным мостом и другими элементами. Эту плату в широком профессиональном кругу именуют балластом. Если говорить упрощенно, то переменное напряжение становится выпрямленным постоянным после того, как проходит через диодный мост. За сглаживание пульсаций в цепи отвечает сглаживающий конденсатор. Примечательно, что именно он является причиной того, почему лампочки моргают, когда находятся в выключенном состоянии.

У ламп производства известных авторитетных компаний данная проблема встречается реже. Вероятно, это связано с более высоким качеством сборки и исходных материалов. О характеристиках ламп и их выборе можно узнать из статьи про лучших производителей энергосберегающих лампочек (для перекрестной ссылки).

Энергосберегающие лампочки, к слову, моргают не только при выключенном выключателе. Встречаются ситуации, когда они «грешат» этим и при включенном свете или сразу после включения, причем временно или постоянно. Тем не менее, чаще всего эта проблема наблюдается при отключенном питании.

Мерцание включенной лампы

Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:

Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.

Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.

Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:

Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.

Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:

В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.

Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.

Если же моргание лампы наблюдается и при ее непрерывной работе, то возможной причиной могут быть большие (более чем на 5%) отклонения в напряжении. В этом случае стоит проверить и устранить эти неисправности, вызвав специалистов. Ведь такие отклонения в работе электропитания вашего жилища негативно влияют не только на работу led лампочек, но и всего электрооборудования.

Существует несколько причин, почему мигает включенная светодиодная лампа. В первую очередь сюда относится некачественный монтаж. Если контакты цепи соединены недостаточно надежно, это приводит к различным неблагоприятным явлениям. Одним из них становится мерцание LED-устройства.

При подключении проводов нужно соблюдать правильную полярность. Если проводники промаркированы цветом, подключение производится проще. Но в старых домах приходится пользоваться специальным прибором. Он поможет выяснить, где находится провод «фаза» и «ноль». В противном случае в цепи будет постоянно присутствовать небольшое напряжение. Это и вызовет мерцание лампочки.

Мигание светодиодной лампы при выключенном свете.

Мигание LED-источника света

Итак, светильник мигает при отключенной электроэнергии? Корень проблемы искать надо в проводке, лампе или выключателе .

Некачественная проводка.

Перед любыми работами с электрической сетью точно убедитесь, где фазовый провод, а где нулевой – это гарант вашей безопасности. Не забывайте, что для самостоятельного работ необходимо иметь минимальные знания об электротехнике и группу по электробезопасности.

При помощи индикаторной отвертки стоит выяснить, куда присоединен фазовый провод. Он может быть замкнут на контакты выключателя или на сам источник света. Правильный вариант только один – первый. Если же фазовый провод подключен к светильнику, то даже незначительный электрический импульс подзаряжает конденсатор драйвера, но полного включения не происходит – не хватает емкости. В результате — моргание. Поможет только переподключение проводов.

Если фазовый провод идет, куда нужно, то скорее всего проблема в наведенном напряжении. Потенциал на выключенном проводе может появляться, если рядом с ним идет силовой провод. Если вы используете выключатель без индикаторной подсветки, то избавиться от моргания поможет смена проводки.

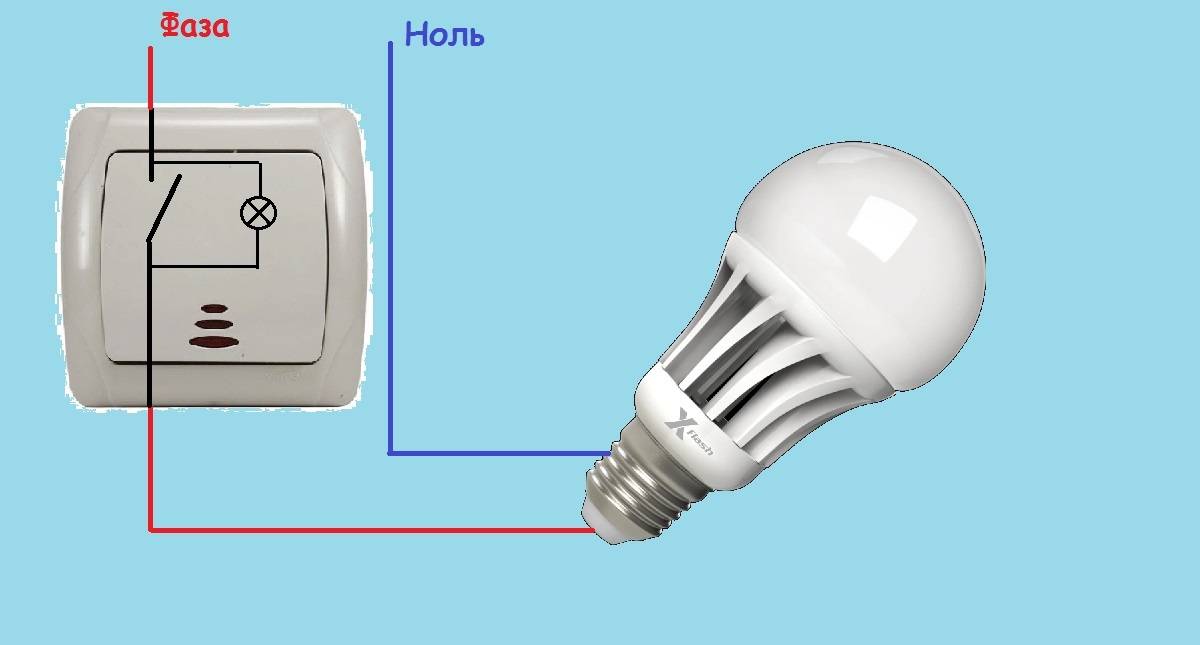

Наличие выключателя с подсветкой.

Через выключатель с ночным индикатором даже в выключенном состоянии проходит ток, от которого питается подсветка. Этот же ток проходит и через драйвер, заряжая конденсатор. На включения светодиодов емкости не хватает, но происходит мигание.

Для устранения этой проблемы достаточно поставить простой выключатель. Или удалить из выключателя индикатор. Если же это неудобно, то стоит параллельно источнику света припаять резистор или конденсатор.

Схема подключения резистора

Схема подключения резистора и конденсатора.

Встроенные радиоэлементы погасят случайные импульсы. Они монтируется напрямую в патрон или с обратной стороны выключателя. Для пожарной безопасности элементы необходимо изолировать термоусадочной трубкой.

Конденсатор требуется неполярный, емкостью от 0,1 до 1 мкФ, 630 В. Он не греется и нивелирует помехи от других приборов.

Резистор нужен мощностью 0,5-1 Вт, сопротивлением 1 МОм. Кстати, его габариты значительно меньше, чем у конденсатора. И он меньше стоит.

Для двухклавишного выключателя понадобится два отдельных радиоэлемента.

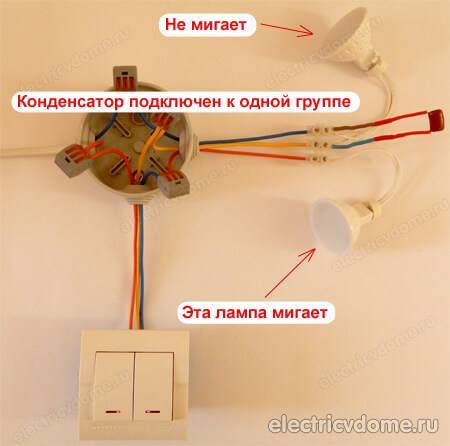

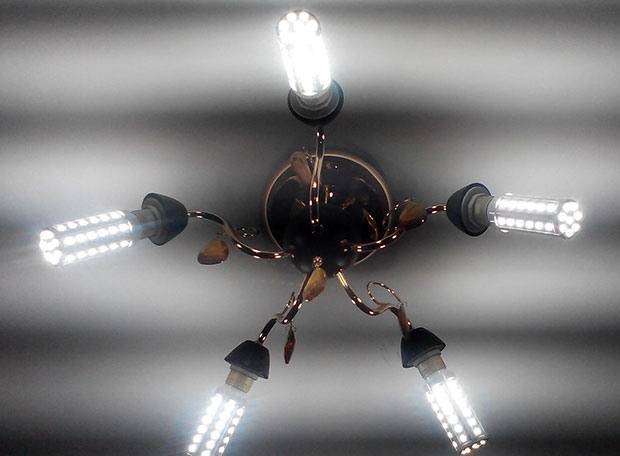

Если ваш светильник состоит из нескольких параллельных источников света, то для устранения мигания достаточно вкрутить одну лампу накаливания. Она заменит собой резистор, и проблема решится.

Некачественные светодиодные лампы.

Во многих недорогих источниках света вместо драйвера встроен простой блок питания. Его частью является конденсатор, который постоянно заряжается и разряжается: появляется мигание. Моргание устраняется вкручиванием в светильник качественной лампочки.

Причины неисправностей в работе светодиодов

Светодиодные лампочки питаются от источника постоянного напряжения, в автомобиле — аккумулятора. Максимальное напряжение, которое может выдержать прибор, строго нормируется заводом изготовителем.

Для предохранения светодиодной лампы от подачи избыточного напряжения используется устройство – стабилизатор, или по-другому – драйвер. Лампы со стабилизатором показывают отличные эксплуатационные характеристики и безотказно работают, в течение продолжительного периода времени.

Проблема заключается в том, что большинство маломощных led-ламп, применяемых в габаритах, указателях поворота, фарах, салоне имеют упрощенную конструкцию, в которой исключен стабилизатор. Его функции выполняет обыкновенный резистор. Такие конструкции могут включать одну последовательную цепочку или ряд подключенных параллельно цепей.

Возможные виды поломок:

Выход из строя всей лампы. Если в одной последовательной цепи перегорает одна из ламп, вся цепь гаснет целиком.
Снижения интенсивности света. Если перегорает одна из расположенных параллельно цепей: лампа не гаснет полностью, а лишь теряет часть яркости.
Мигание лампы. Это распространенный дефект, выраженный в мерцании светодиода. Подача на светодиод тока, мощность которого превышает допустимую, приводит к перегреву кристалла. В результате в p-n переходе образуется нестабильная область, через которую ток проходит не постоянно, а с определенной периодичностью. Отсюда и возникает мерцание лампы.

Сам по себе, при правильно рассчитанном сопротивлении и стабильной подаче электропитания, резистор обеспечивает надежную защиту цепи светодиодов. Высокую надежность показывают модели известных брендов. Но, зачастую они отличаются высокой ценой.

Основная причина того, что светодиодные лампочки перегорают или мигают, вытекает из маркетинга.

При производстве лампочек, китайские производители руководствуются двумя принципами: «Покупатель любит глазами и клиент должен возвращаться за новой покупкой».

Это значит, что при тестовом запуске на торговой площадке, лампа должна светить ослепительно ярким светом, чтобы привлечь внимание покупателя. А то, что после непродолжительного периода эксплуатации, она выйдет из строя, производителя не волнует

Почему могут мерцать светодиодные лампы в выключенном состоянии

Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером. На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.

Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.

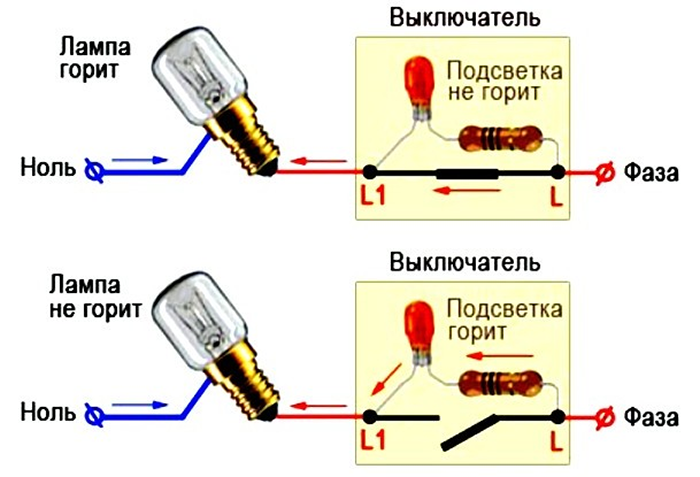

Ток питающий подсветку выключателя проходит через нагрузку

Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.

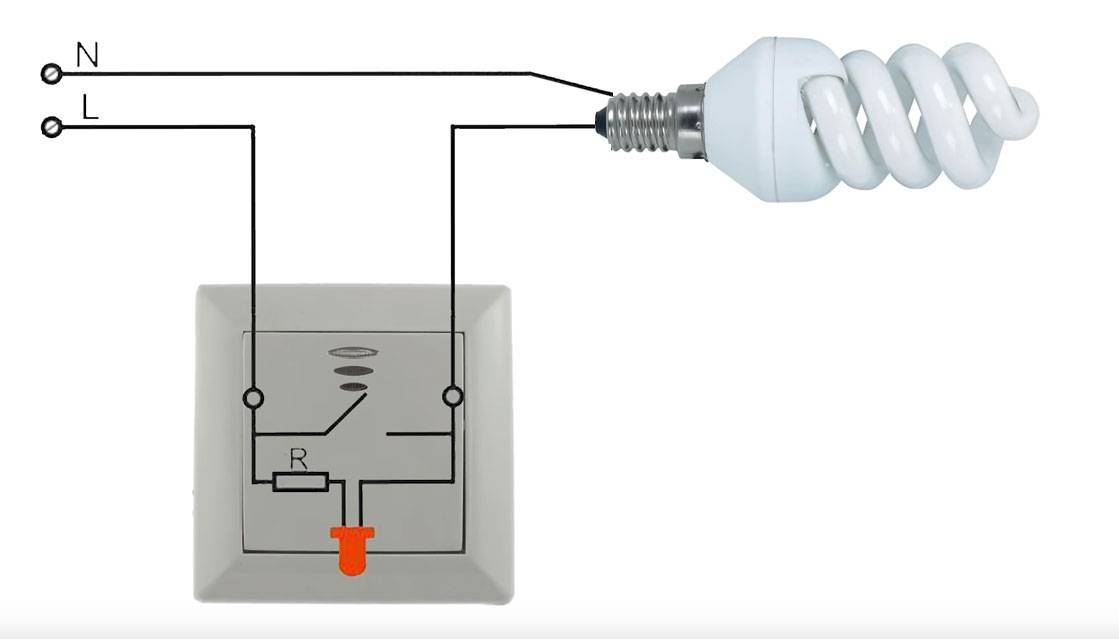

Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии

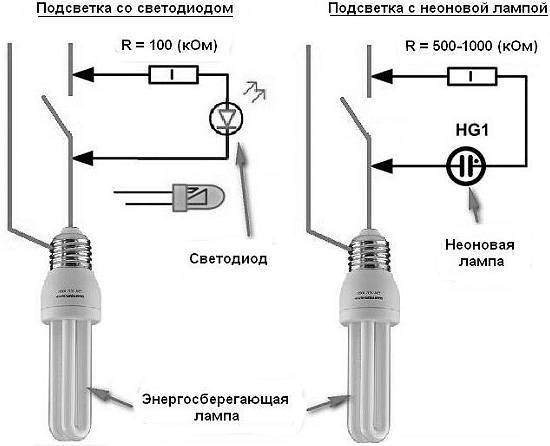

Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.

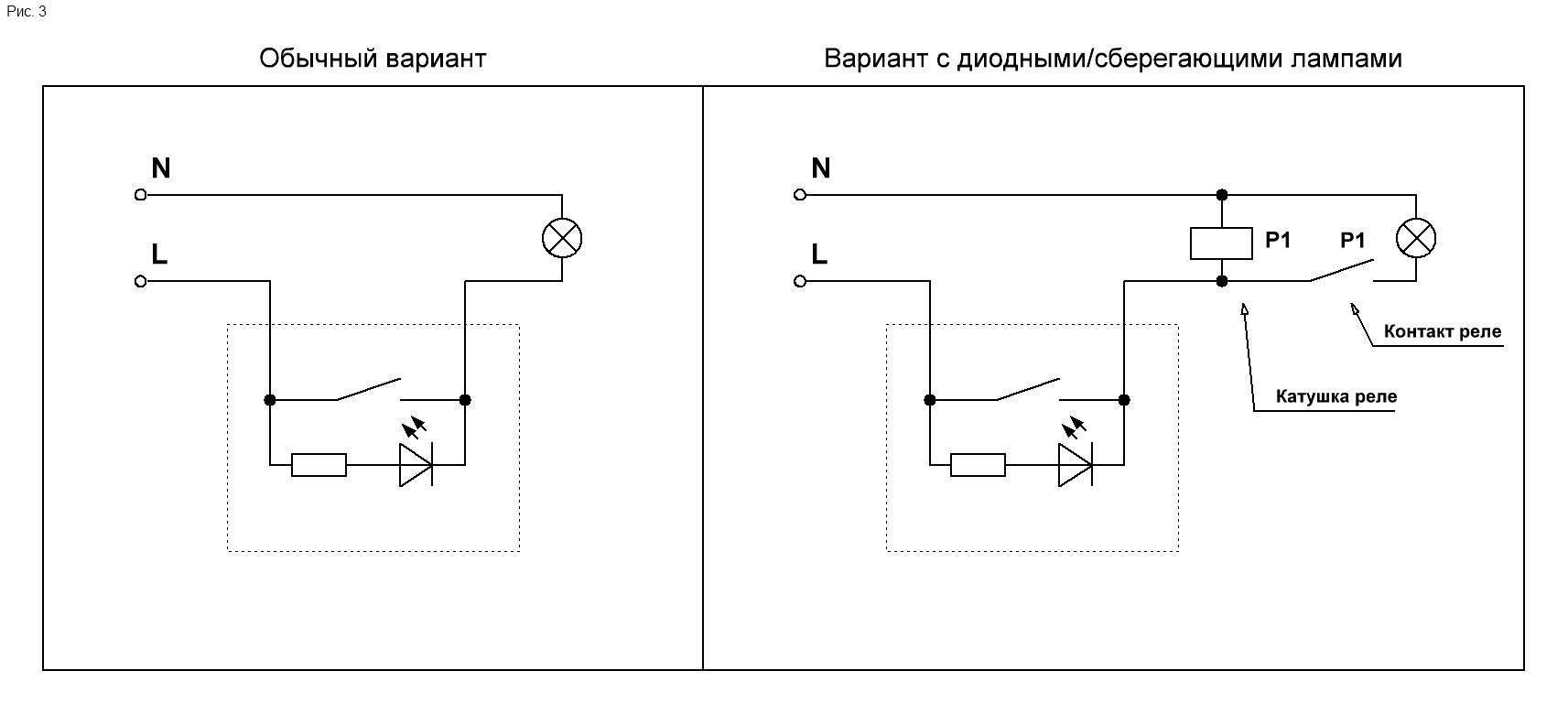

Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.

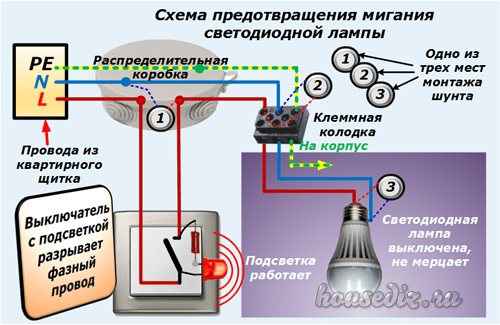

Резистор подключенный параллельно шунтирует ток проходящий через нагрузку

Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).

Шунтирующий резистор

Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм2. Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.

Причины свечения

Известно несколько причин свечения светодиодных лампочек при выключенном выключателе. Основными из них являются:

наличие в выключателе, коммутирующем цепь лампы, специальной подсветки (она может стать источником моргания);
обрыв нулевого провода или повреждение изоляционной оболочки кабеля питания;
ошибки в подсоединении LED лампочки;
бракованные светодиоды, применяемые в конструкции прибора освещения;
Плохой контакт цоколя лампы с проводом, идущим от платы управления.

Для электропроводки какой-либо опасности это свечение не представляет, но гарантированный срок службы осветительных приборов, установленных в люстре, например, сокращается. Далее каждый из перечисленных случаев будет рассмотрен более подробно.

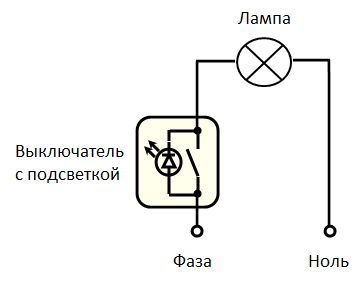

Наличие подсветки в выключателе

Промышленностью выпускается ряд коммутирующих изделий, в которых предусмотрена собственная лампочка (выключатель с подсветкой). Поскольку для ее свечения питающая цепочка при выключении полностью не разрывается (оставляется электрическая связь с землей) – потенциал попадает и на светодиодную лампу, вследствие чего она горит вполнакала.

Несмотря на то, что токи утечки совсем незначительны – в чувствительных элементах осветительного прибора это проявляется в виде тусклого свечения. В данной ситуации при желании избавиться от этого эффекта вопрос должен решаться кардинально.

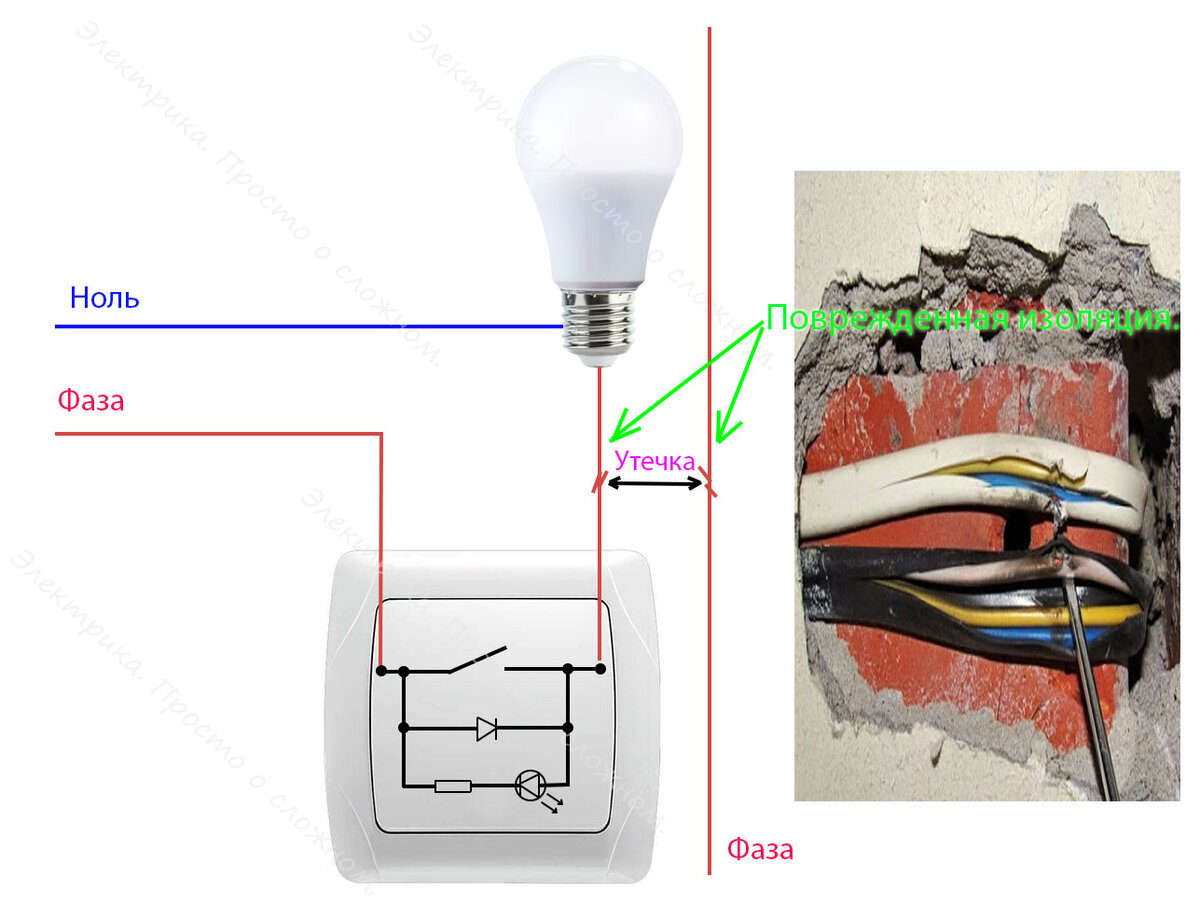

Неполадки в электропроводке

Если в качестве выключателя используется обычная кнопка (без внутренней подсветки), а LED прибор все равно светится – дело, скорее всего, в утечке тока на землю.

Самостоятельно обнаружить неисправность, заключающуюся в мерцании LED осветителя, в этом случае совсем не просто.

Ошибки в подключении светильника

Светодиодная лампа может гореть после выключения только потому, что из-за ошибок при монтаже выключатель был установлен не в разрыв фазы, а в цепь «нуля». В данной ситуации при отключении лампы от сети, на одном из ее контактов будет действовать напряжение 220 Вольт, что из-за особенностей конструкции вызовет ее слабое мигание или тусклое свечение.

Подробнее о такой ситуации вы можете узнать из видео:

Еще одной часто встречающейся причиной мигания LED осветителей после выключения выключателя являются ошибки, связанные с несоблюдением правил их монтажа. Этот случай касается, в частности, ситуации, когда параллельно лампочке подключен конденсатор, не дополненный специальной разрядной цепочкой.

Низкое качество лампочки

Еще одна причина того, почему мигает светодиодная лампа – это низкое качество дешевых китайских изделий. Причем дело может быть как в некачественных комплектующих деталях, так и в ошибках изготовителей во время сборки электронной платы драйвера.

Возможны ситуации, когда из-за нарушения правил хранения и перевозки (при повышенной влажности, в частности) в платах образуется пленка окисла. Ее наличие может вызвать короткое замыкание в цепях питания и привести к тому, что диодная лампа светится при выключенном выключателе.

Почему работают светодиодные лампы после выключения?

Свечение прибора, когда он отключен, может быть вызвано несколькими причинами.

Работа конденсатора, входящего в драйвер

Свойство LED лампы продолжать работать при выключенном свете у многих потребителей вызывает вполне логичное удивление. Электроэнергия не подается, а прибор функционирует. Тогда возникает следующий вопрос: откуда берется питание. Некоторые электронные компоненты способны накапливать в себе электрическую энергию. Конденсатор – один из них. Он входит в состав LED лампы. Во время ее свечения от сети он аккумулирует электричество. Когда же электричество полностью выключено, емкость отдает накопленную энергию и выступает в данном случае источником напряжения. Именно из-за этой детали светодиодные лампы могут кратковременно гореть после выключения.

Емкость считается реактивным сопротивлением, т. к. способна возвращать в сеть потребленную мощность. Если бы она не являлась составным элементом LED ламп, то они бы не могли светить при выключении электричества. Аналогично тому, как перестают работать обычные лампы после отключения, т. к. являются очень простыми устройствами, которые не содержат реактивных элементов. Когда накопленное конденсатором электричество заканчивается, то он прекращает быть источником питания и выдавать напряжение, в результате чего светодиодные лампы перестают получать энергию и гаснут. В таком случае, аккумулированного заряда хватает лишь на несколько секунд для поддержания работы устройства после выключения.

Вряд ли эту пару мгновений свечения требуется устранять. Тем более, что емкость выполняет важную роль в преобразовании питания: она сглаживает пульсации в напряжении после понижения.

Светодиодный выключатель

Если же LED лампа светится продолжительное время после отключения, то причина заключается в другом. Возможно, осветительный прибор используется вместе с выключателем. Очень часто применяют светодиодный выключатель, который, кроме основной функции, заключающейся в разъединении электрической цепи, выполняет и дополнительную: светит, когда лампа выключена. Для этого он оснащен светодиодом, на который подается напряжение в тот момент, когда лампочка не работает. Благодаря параллельному соединению на лампу питание не поступает. Т. е. в этот момент через светодиод выключателя проходит электрический ток, который заряжает вышеупомянутый конденсатор. Когда последний накопит достаточное количество электроэнергии, то начинает отдавать ее в сеть, выступая источником питания. Светодиодные лампочки получают это электричество и светятся. После разрядки реактивного элемента энергия отсутствует, и лампочка перестает гореть. Затем конденсатор снова заряжается, и процесс повторяется. Она будет то светить, то гаснуть, что визуально выглядит как мигание.

Необходимо рассмотреть, что можно сделать для того, чтобы ликвидировать описанный дефект.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Новости СМИ2

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

Обесточить линию через автомат питания.
Проверить наличие напряжения на контактах.
Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
Удалить шурупы-фиксаторы с усиков переключателя.
Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
Снятие декоративной накладки, извлечение переключатели из ниши в стене.
Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
Укладка жил.
Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!

Как устранить мерцание светодиодных ламп в выключенном состоянии
