Неисправности прибора и способы их устранения
Приступать к ремонту прибора можно только после того, как установлена точная причина неисправности и локализовано место нахождения неполадки. Сделать это не так просто, поскольку объяснений этому существует множество.
Нарушения в проводке
Мигание из-за некачественного присоединения кабеля Иногда причиной эффекта мерцания становится банальная ошибка при коммутации подводимых к прожектору проводов. Проблема в этом случае решается просто – достаточно поменять их местами. Моргание с низкой и неодинаковой частотой возможно при нарушении контактов в разъеме кабельного соединения.
Это объясняется большими токами, протекающими по рабочим жилам прожектора, которые при нарушении контакта начинают увеличиваться и разогревать его. Место нахождения этой неисправности может быть как в распределительной коробке, так и в датчике движения, а также разъемах блока питания или в выключателе.
Элементы подсветки и нарушения в схеме питания
Если перед лампой осветителя имеется выключатель с подсветкой или ИК датчик, возможны ситуации, когда появляются пульсации с частотой порядка 25 колебаний в секунду. Это вызвано особенностями прохождения полуволн тока в питающей цепи, которые в данном случае «работают» через одну. Устраняется такая неполадка простым отключением светодиода подсветки.
Другой вариант – замена датчика движения на другой тип (ультразвуковой или индуктивный прибор).
Диодный мост и сглаживающий конденсатор
Два варианта схем двуполярных выпрямителей В схемах китайских прожекторов используются выпрямители 220 Вольт однополупериодного типа. Они отличаются от двойной мостовой схемы качеством выпрямленного тока, который характеризуется высоким уровнем пульсаций. Стоящий вслед за ним сглаживающий конденсатор не устраняет их полностью, что и приводит к мерцаниям. Выход из положения – приобретать качественные прожекторы с «классической» 2-х мостовой схемой выпрямления.
Повреждение электролитического конденсатора также повышает уровень пульсации питающего потенциала. В этом случае поможет установка трансформатора, снижающего амплитуду напряжения до 12 Вольт. Соответственно снизится и уровень пульсаций, после чего лампа начнет загораться и работать нормально.
Погрешности монтажа светодиодов и токоограничивающий конденсатор
При низком качестве сборки светодиодной матрицы ее контакты нередко пропаиваются не очень надежно, что также является возможной причиной морганий. В этой ситуации выход один – сдать матрицу прожектора в ремонт. Токоограничивающий конденсатор также может привести к нежелательному эффекту, если его номинал и рабочее напряжение подобрано неправильно.
Выгорание матрицы

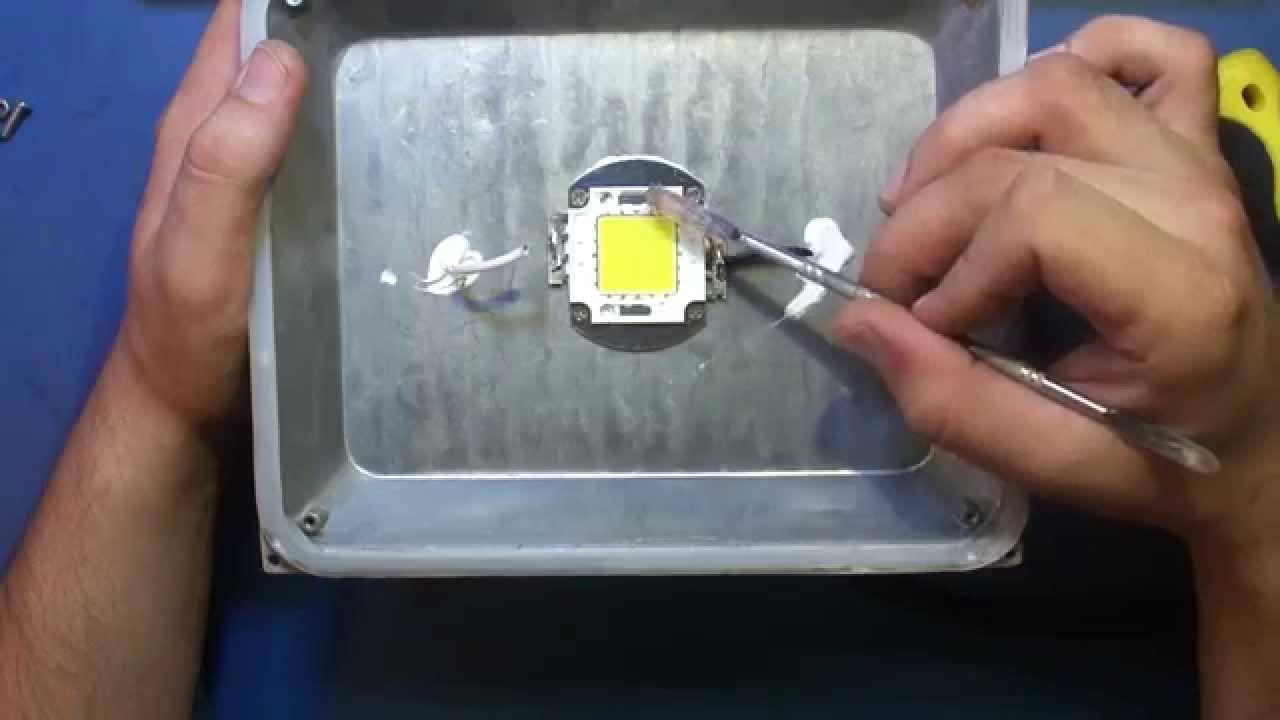

Выгорание матрицы Этот случай относится к серьезным нарушениям, так как из строя выходит основной элемент – светодиодная матрица. При обнаружении неисправности ее корпус достается из прожектора, для чего прежде откручиваются 4 винта и отпаиваются конденсаторы. Затем покупается новая диодная сборка, и проделываются следующие операции:
- На теплоотводящую поверхность наносится немного термической пасты.
- Подпаиваются поводящие ток контакты.
- Новая матрица закрепляется на 4 винта.
По своей форме она не должна отличаться от сгоревшего излучателя и поэтому легко монтируется на посадочное место.
Популярные причины
1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.
2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.
3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.
4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.
5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.
6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.
Разбираем причины мигания led прибора
К сожалению хоть светодиоды являются одно из самых совершенных систем для освещения, но они тоже могут выходить из строя, иногда причина кроется в них самих, а иногда причина скрыта в устройстве, в котором они установлены, в нашем случае это светодиодный прожектор.
Сейчас мы с вами постараемся разобрать самые основные и наиболее часто встречаемые причины поломки led прожектора, почему он может моргать при совмещении с датчиком движения, в мороз, в выключенном или включённом состоянии, а также некоторые другие причины.
Датчик движения заставляет мигать прожектор
Сейчас мы рассмотри вариант, почему установленный совместно с заставляет его мигать, и как решить эту часто встречаемую проблему. Далее, мы расскажем вам о причинах и сразу же опишем как устранить такую неполадку быстро и качественно.
Итак, причин мигания светодиодного прожектора из-за датчика движения может быть несколько:
Причина 1:Плохо настроенный датчик движения
Очень часто установив такой механизм, многие забывают отрегулировать таймер на нём, чтобы он удерживать led прожектор в рабочем состоянии кое-какое время. Так как изначально с завода таймер может быть установлен на минимальном значении в одну или менее секунды.
Причина 2:Потеря контакта
Потеря контакта после срабатывания датчика. Эта проблема может быть скрыта в соединительных проводах между устройствами или в самих местах соединения. Следует проверить провода на разрыв, а также тщательно закрепить все соединения. В случае плохого соединения датчик подаёт напряжение на led прожектор, но поток сразу прерывается из-за чего получается только мигающий свет.
Причина 3:Неисправность датчика:
Неисправность самого датчика движения. Решить такую проблему не получится, его следует вернуть в магазин и заменить на работающий.
Проверьте контакты и соединения датчики к прожектору
Причина 4:Непрерывная подача напряжения
Очень часто датчик движения постоянно находится под непрерывной подачей тока, а какая-то его часть проскакивает прямо на проектор. Мизерной части напряжения мало чтобы зажечь светодиод, а для возникновения миганий вполне достаточно.
Моргает в морозную погоду
Проблема мигания светодиодного прожектора в зимнее время кажется глупой и невозможной, но всё же она очень часто встречается в современных моделях, причём даже у самых популярных и дорогих производителей.
Причиной такого явления становится обморожение одной из составляющих, которая отвечает за запуск светодиода. Иногда даже при морозе до минус десяти градусов, led прожектор перестаёт работать и начинает моргать. Хотя на упаковке диапазон рабочей температуры указан от плюс сорока до минус пятидесяти. Диапазон указан конечно верно, но только для установленных светодиодов, которые без проблем работают в таких условиях.
Причиной поломки может быть блока питания, проверить его можно мультеметром
Но вот пусковой механизм, установленный в светодиодный прожектор с такими температурами, не справится, и чаще всего такие элементы, как контроллер или пусковой конденсатор просто замерзают и теряют свою возможность нормально работать пока полностью не отогреются.
Мигает, когда он включён
Причин такого явления может быть несколько:
- Испорченный пусковой led конденсатор – его следует заменить, после чего led прожектор должен работать стабильно.
- Плохой контакт или разрыв в проводах во включённом положении. Как было описано ранее, провода проверяются и заменяются в случае разрыва.
Мигает в выключенном состоянии
Это очень частая причина, которая случается в том случае, когда в качестве включателя используется механизм с подсветкой. Из-за подсветки часть тока может проскакивать к светодиодному прожектору из-за чего он мигает, по той же причине что и моргание совместно с датчиком движения.
Чтобы решить эту проблему следует либо напрямую подключить подсветку, либо по пути к проектору установить лампу накаливания, которая будет забирать весь ток на себя.
Другие причины
Очень часто причиной мигания может быть банальная ошибка при подключении, а именно перепутанные фаза и ноль. В таком случае достаточно их просто изменить местами после чего проблема должна пропасть.
Если ваш светодиодный прожектор проработал уже больше года и внезапно начал мигать, обратите внимание на состояние блока питания, обычно их срок службы составляет не больше года, из-за чего могут возникать различные световые эффекты и даже полное прекращение работоспособности
Принцип работы светодиодного прожектора
Прожектор со светодиодами – LED-устройство для освещения территории, мощный источник света. Внутри его пластикового или железного корпуса находится лампа, подающая свет вперед. Вокруг располагаются отражатели, направляющие освещение в нужную зону. Они способны концентрировать свет особым образом, как это задумано конструкцией, в итоге он получается ярким, насыщенным.
Диодный прожектор также состоит из полупроводника и двух электродов – анода и катода. После подачи напряжения происходит разогрев полупроводника, который и излучает свет. Для качественной работы системы входящий ток проходит через выпрямитель и драйвер, которые стабилизируют электрическую волну, регулируют ее величину. В схеме присутствует блок питания, требующий для работы напряжение 12 вольт.
Ремонт светодиодной лампы. Подробная инструкция
Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция
Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.
Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.
Устройство светодиодной лампы
Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).
Принцип работы светодиодной лампы
Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже
Схема светодиодной лампы 220В
Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.
Как отремонтировать светодиодную люстру или светильник своими руками
Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.
Ремонт светодиодной лампы своими руками
Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.
Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем
При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв
Проверка светодиодов лампы
Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.
Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.
Почему моргают светодиодные лампы
Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))
Удачи вам в ремонте светодиодных ламп и светильников на их основе!
Принцип работы и устройство светодиодных прожекторов
Для начала разберемся в конструкции и принципе работы светодиодного прожектора. Конструктивно прибор состоит из корпуса, в котором размещается светодиодная COB-матрица или набор SMD светодиодов той или иной мощности. Этот же корпус может исполнять роль радиатора, отводящего тепло от полупроводников, нагревающихся при работе. Перед светодиодом располагается отражатель, обеспечивая нужный угол рассеивания светового пучка. Отражатель закрыт защитным стеклом.
Поскольку светодиод для своего питания требует низкого напряжения и стабилизации тока через него, в этот же корпус встраивается так называемый драйвер – блок питания, преобразующий первичное напряжение (обычно переменное 220 В) в необходимое для питания светодиода (светодиодов). Этот же драйвер обеспечивает стабилизацию тока на необходимом для нормальной работы полупроводников уровне.

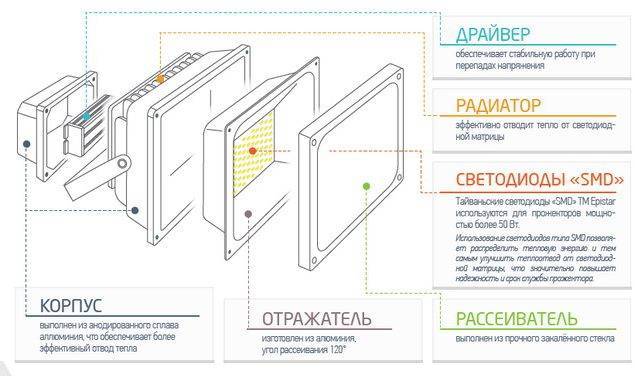

На фото цифрами обозначены:
- Корпус.
- Отражатель.
- Защитное стекло.
- Светодиодная матрица или набор дискретных светодиодов.
- Радиатор (может быть частью корпуса).
- Драйвер.
Принцип работы осветительного прибора чрезвычайно прост. Первичное напряжение поступает на драйвер, преобразуется до необходимой величины, стабилизируется и питает светодиоды, собранные в ту или иную схему (обычно последовательными группами, включенными параллельно).
Важно! Некоторые модели светодиодных прожекторов не имеют встроенного драйвера. Такие приборы подключают через внешний блок питания с нужными параметрами. На фото ниже изображен прожектор без встроенного драйвера
Все его «внутренности» – светодиодная матрица и токоограничивающий резистор. Этот прибор требует для своего питания стабилизированного постоянного напряжения величиной 12 В
На фото ниже изображен прожектор без встроенного драйвера. Все его «внутренности» – светодиодная матрица и токоограничивающий резистор. Этот прибор требует для своего питания стабилизированного постоянного напряжения величиной 12 В.
Проверяем светодиодную матрицу

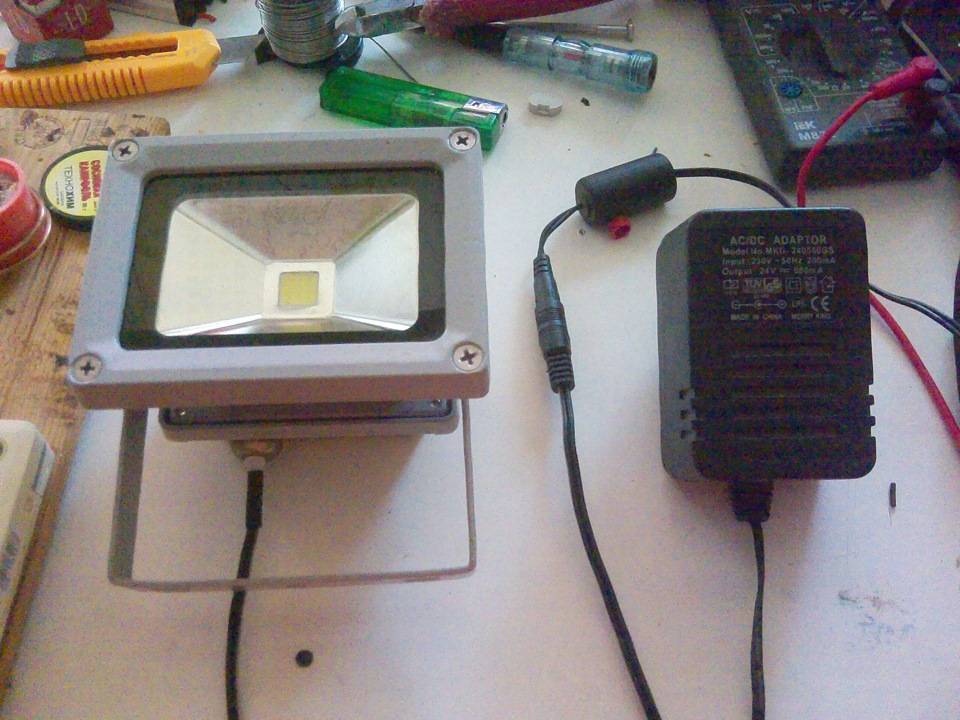

Для проверки работы матрицы, рекомендуется использовать лабораторные БП. При этом, требуется подавать меньшее напряжение, чем требуется для работы этого узла. После этого, необходимо будет измерить показатели тока, то есть узнать, какое его количество потребляет в данный момент по времени наш прибор. При отсутствии неисправностей в таком случае, матрица должна будет загореться. По завершению указанной процедуры, необходимо постепенно повышать напряжение, которое подается на матрицу до номинальных значений. Когда матрица разгорается на полную мощность, тогда можно считать, что этот узел оборудования исправен. Многие люди, занимающиеся подобными работами, упускают важные моменты, которые связаны с правильной установкой различных деталей, что с течением времени приводит к поломке.
Работа светодиодного прожектора
Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:
- Источник питания;
- Электронную плату преобразования тока и напряжения;
- Драйвера управления режимами работы;
- Теплоотводящий радиатор;
- Оптические элементы, линзы, зеркала, встроенные в корпус;
- Клеммы для подключения проводов и приспособления для крепления корпуса.
Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.
Схема светодиодной матрицы
Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.
Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.
Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.
Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.
Через какое-то время, опять начинает работать нормально. Выявить поломку в этом случае бывает очень проблематично.
Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А
В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.
При пробое, фактически происходит замыкание всего одного светодиода.
Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.
Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.
Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.
А значит, еще одна линейка отключится.
А за ней еще одна.
И еще одна. Пока не сгорят все.
Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.
Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.
Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.
Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.
Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.
На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.
Имеет ли смысл ремонтировать?
Зачастую любой прожектор, в том числе и светодиодный, стоит недёшево. И, несмотря на то, что герметичные LED-системы вроде бы и не предполагают ремонта, опытные мастера могут справиться и не с такими задачами. Разборке подлежат даже, казалось бы, неразборные диодные светильники.
Разобранный прожектор
Чаще всего причиной неполадок LED-прожекторов является выход из строя драйвера (блока питания). В общем-то, именно блоки питания являются ахиллесовой пятой всех светодиодных светильников. Обещанная производителями феноменальная долговечность (более 10 лет) касается исключительно самих диодных кристаллов. Теоретически у них действительно очень большой ресурс.
Вторая проблема, от которой обычно страдает уличный светодиодный светильник – плохое отведение тепла. Со временем термопаста, которой матрица крепится к плате, затвердевает и его отведение становится ещё более неэффективным. И вот почему сначала резко падает «светопроизводительность» (лампа тускнеет) и вскоре светодиодный блок окончательно перегорает.
Главная сложность — подобрать идеально подходящие запчасти для замены
Ведь здесь важно не просто соблюсти соответствие номинального напряжения, но также и токов. Недостаточные (или избыточные) вольт-амперные параметры новой детали отрицательно сказываются на ресурсе светодиодов
Но часто новая деталь (в данном случае блок питания) будет стоить немногим дешевле нового светильника. Оправданы ли такие траты?
Лучше всего поэкспериментировать, взяв рабочий блок с другого аналогичного устройства-донора, обязательно соблюдая при выборе упомянутые вольт-амперные характеристики. В противном случае не только будет испорчена дорогостоящая деталь, но и окончательно выведена из строя вся электроника прожектора.
Когда можно отремонтировать и в каких случаях лучше заменить прибор
Итак, мы купили светодиодный прожектор, а он заметно мерцает, хотя напряжение в розетке в норме. Что делать, чинить или выбросить? Если мы знакомы с радиотехникой, то можно попытаться починить прибор – поставить сглаживающий конденсатор большей емкости, заменить однополупериодный выпрямитель на мостовой. Может, производитель плохо пропаял детали или провода. Но тут есть несколько проблем:
- вскрывая прожектор, мы лишаемся гарантии. Это значит, что при серьезной проблеме никто нам неисправный или низкокачественный прибор не заменит;
- лишившись гарантии, мы можем обнаружить, что вместо нормального драйвера установлен, к примеру, балластный блок питания, который не починишь (он исправен, но абсолютно не годится для этих целей);
Целесообразность самостоятельного ремонта
Несмотря на сравнительную сложность устройства светодиодного прожектора при желании и наличии некоторых навыков его удается починить самостоятельно. При этом обязательно учитывается стоимость новых комплектующих деталей, если они потребуются, и сложность предстоящих операций. Если неисправность совсем простая – пропадает контакт или неправильно подобран конденсатор, – заняться восстановлением можно на дому.
При более серьезных нарушениях придется обратиться в мастерскую, где опытные специалисты быстро устранят возникшую неисправность. В этом случае на ремонт придется потратиться. Однако это и есть тот случай, про который говорят, что скупой платит дважды.
Ремонт, замена неисправных элементов светодиодных прожекторов
Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.
Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.
Способы проверки
Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.
Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.
Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.
Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.
