Обзор пластиковых дренажных колодцев

Устройство

Колодец из пластиковых колец — дренажная конструкция, которая состоит из нескольких отдельных элементов. Они изготавливаются из разных видов пластика, которые должны соответствовать эксплуатационным характеристикам.

Сами по себе вкладыши для изготовления скважин представляют собой круглые пластиковые изделия, которые имеют с наружной стороны множество ребер жесткости. Они обеспечивают высокую прочность, неподвижно закрепляются в земле.

По сравнению с бетонными вкладышами пластиковые кольца позволяют добиться высокой герметичности соединений, их проще монтировать, поскольку не нужно задействовать специализированную технику.

Подробности

Особенности земляных работ

Чтобы устроить современную дренажную систему своими руками, размечают участок постройки, вынимают грунт. Потребуется шнурка с деревянными кольями. С помощью них обозначают ливневую канализацию, место для монтажа колодца.

Далее вынимают почву с помощью штыковой лопаты, а выровнять края и дно ямы можно совковой. Чтобы проложить ливневую канализацию, не нужна большая глубина траншеи.

Внимание! Трубы не боится морозов, поэтому можно заложить колодец на глубине не более шестидесяти сантиметров. Котлован под коллекторный колодец надо углублять. Чтобы собирать большой объем стоков после ливней, следует соорудить колодец большого размера

В данной ситуации потребуется напарник, чтобы вынимать землю на поверхность

Чтобы собирать большой объем стоков после ливней, следует соорудить колодец большого размера. В данной ситуации потребуется напарник, чтобы вынимать землю на поверхность

Котлован под коллекторный колодец надо углублять. Чтобы собирать большой объем стоков после ливней, следует соорудить колодец большого размера. В данной ситуации потребуется напарник, чтобы вынимать землю на поверхность.

Выполнение наружной гидроизоляции

В качестве защиты от воды применяют так называемый глиняный замок. Его используют для того, чтобы отсечь верховодку и не допустить попадания дождевых осадков и талых вод в колодец. Глиняный замок нельзя назвать лучшим решением проблемы. Дело в том, что он изменяется в объеме и тем самым способствует деформации конструкции.

Чтобы обеспечить качественную наружную гидроизоляцию, часто используют рулонные материалы. Сначала поверхности обрабатывают жидким стеклом и затем создают глиняный замок. В результате создается двойная защита от воздействия влаги. Это приводит к удорожанию конструкции, но способствует сохранению качества воды. Для замка используют глину с незначительным содержанием песка до 15%.

Сначала ее вымораживают, для чего оставляют на всю зиму на улице, а далее смешивают с известью в пропорции 4:1, перемешивая до получения однородной пластичной массы. При условии, что все сделано правильно, глиняный комок будет отлично держать форму, не растрескается.

Глину помещают в траншею, сделанную вокруг колодца. Ее ширина должна быть минимум 50 сантиметров, а глубина – 100 сантиметров. Для укрепления стенок траншеи собирают опалубку. Глиняный замок нужно укладывать слоями по 15 – 20 сантиметров и тщательно утрамбовывать. Когда он готов, его укрывают геотекстилем и поверх отделывают тротуарной плиткой или бетонируют. Такая внешняя отделка защитит глину от раскисания во время осадков, чтобы она не превращалась в месиво.

Порядок устройства дренажного колодца своими руками

Независимо от назначения колодца последовательность работ по его монтажу можно считать типовой, и все же существуют некоторые нюансы.

Для ливневой канализации

Поскольку последовательность выполнения монтажных работ одинакова для всех видов дренажных колодцев, рассмотрим ее на примере железобетонного колодца для ливневой канализации.

Для оперативного выполнения монтажных работ необходимо заранее подготовить:

• железобетонные кольца;
• бетонную плиту для устройства днища резервуара или компоненты, необходимые для устройства бетонной стяжки;
• битумную мастику или жидкое стекло для герметизации стыков;
• трамбовку и мастерок.

Кроме этого, необходимо предусмотреть возможность заезда тяжелой подъемной техники.

Последовательность операций выглядит следующим образом:

Производится разметка основных элементов системы и выполняются земельные работы (копка траншей и котлована для устройства колодца).
На дне котлована обустраивают песчаную подушку, которую тщательно трамбуют. Для большей эффективности песок проливают водой.
На утрамбованный слой песка укладывается железобетонная плита или заливается армированная бетонная стяжка, толщина которой должна быть не менее 100мм

В процессе выполнения этих работ крайне важно добиться горизонтальности бетонного основания.
В железобетонных кольцах в заранее отмеченных местах формируют отверстия для труб. Наружная поверхность колец обильно покрывается битумной мастикой или жидким стеклом.

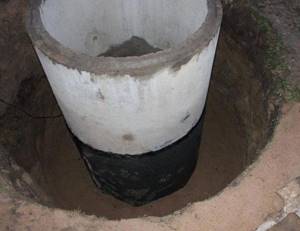

С помощью подъемника опорное кольцо медленно поднимают и опускают на бетонное основание.
При необходимости установки нескольких колец, на верхний торец предыдущего наносят цементный раствор и только после этого устанавливают следующее кольцо.
В заранее подготовленные отверстия устанавливают патрубки, а оставшиеся щели и зазоры заделывают цементным раствором

После полного высыхания раствора места установки патрубков обрабатывают битумной мастикой или жидким стеклом. Кроме того, мастикой необходимо покрыть и днище шахты.
Последнее кольцо накрывается бетонной плитой с отверстием, в которое устанавливается горловина колодца. Установленная таким образом горловина накрывается люком или специальной решеткой.
Зазор между наружной поверхностью колец и грунтом до половины засыпается песком и трамбуется. Остальное пространство засыпают землей до самой поверхности. После того как подсыпанный грунт окончательно устоится, по периметру обустраивают отмостку из цементного раствора.

Важно! Прежде чем приступить к эксплуатации дренажного колодца необходимо убедиться в его герметичности. Для этого трубы перекрывают и заполняют резервуар водой

Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации.

Для септика

Тампонажные дренажные колодцы имеют некоторое сходство с обычной выгребной ямой. Они также не имеют дна и после фильтрации позволяют свободно уходить в почву.

Колодцы для септика устроен довольно просто, поэтому может быть смонтирован своими силами из подручных материалов. Последовательность монтажных работ выглядит следующим образом.

1. Выкопать яму, объем которой превышает объем будущего септика.
2. Установить в котлован комплект бетонных колец, набор покрышек или большую пластиковую бочку без дна, другими словами сформировать боковые стенки колодца. Помимо перечисленных выше материалов, можно использовать кирпич, укладывая его оставляя специальные дренажные окна.
3. Дно колодца засыпать щебнем или крупнозернистым песком.
4. Для обеспечения интенсивного водоотвода в боковых стенах колодца на высоте от 500 до 800мм проделываются специальные дренажные отверстия.
5. С помощью канализационных труб соединить септик с колодцем и подключить дополнительную вентиляцию. В противном случае возможно «завоздушивание» системы.
6. Тщательно загерметизировать вход в септик.
7. Засыпать песком и грунтом пространство между наружной поверхностью резервуара и стенками котлована.

На этом работы по оборудованию дренажа для септика можно считать завершенными.

Строительство дренажных колодцев не отличается особой сложностью, однако требует наличия точной технической документации. Правильно установленные колодцы существенно увеличивают эффективность функционирования дренажной системы в целом.

Какие бывают дренажные колодцы

Дренажные колодцы по своему предназначению подразделяются на несколько видов, каждый из которых применяется для каких-то определенных целей.

Ревизионные (смотровые) колодцы

Они выполняют следующие функции:

• контроль за состоянием дренажных трубопроводов;
• обеспечение доступа к системе для ее прочистки;
• сбор проникших в трубы твердых частиц. Они осаживаются в нижней части шахты, откуда их нужно периодически удалять.

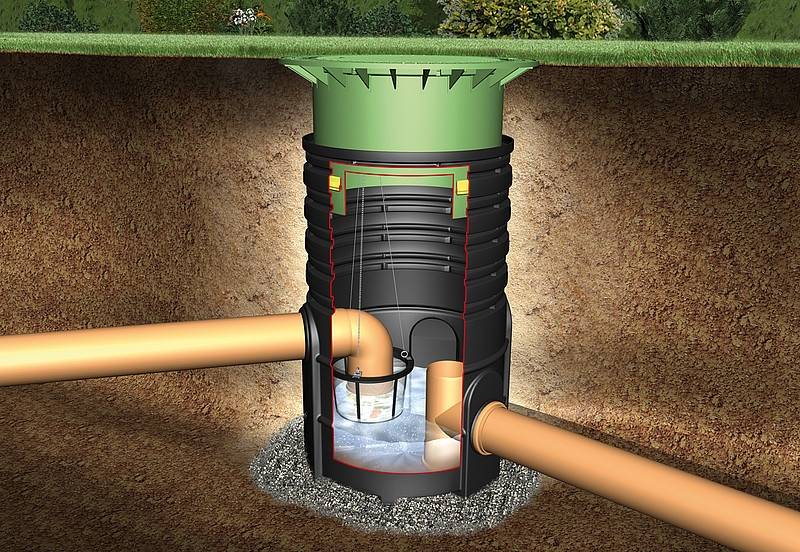

Пример смотрового дренажного колодца из полимера

Смотровой колодец пластиковый устанавливается в следующих местах:

• на поворотах дренажных трубопроводов;
• в местах схождения дрен;
• на прямых участках труб, через каждые 35 и 50 м при диаметре трубопровода до 150 и более 200 см соответственно;

Диаметр ревизионного колодца может быть различным. Если предполагается спуск в него человека с целью прочистки засоров, то ширина шахты должна составлять минимум 1 м. В остальных случаях, когда очистка будет производиться опущенной рукой со шлангом или насосом, лучше воспользоваться конструкцией с диаметром 34-46 см.

Коллекторные (водоприемные) колодцы

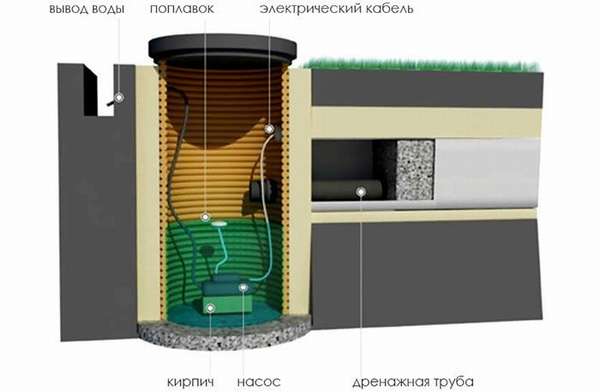

Располагаются такие сооружения в наиболее низких местах системы и выполняют следующие функции:

• сбор стекающей по трубопроводам талой или дождевой воды;
• накопление твердых частиц, находящихся в сточных водах;
• как дренажный колодец для септика. Проходя в септике несколько ступеней очистки, вода собирается на конечном этапе в дренажном колодце.

Из коллекторной емкости вода уходит к месту утилизации, в центральную дренажную систему, в водоотводную канаву или используется для каких-либо нужд. Выход воды обеспечивается откачивающим насосом, если не предусмотрен ее естественный отток. Водоприемник обязательно должен оборудоваться крышкой с целью защиты от осадков, которые могут быстро перегрузить систему.

Схема расположения инспекционных и коллекторных колодцев на участке

Поглотительные (тампонажные) колодцы

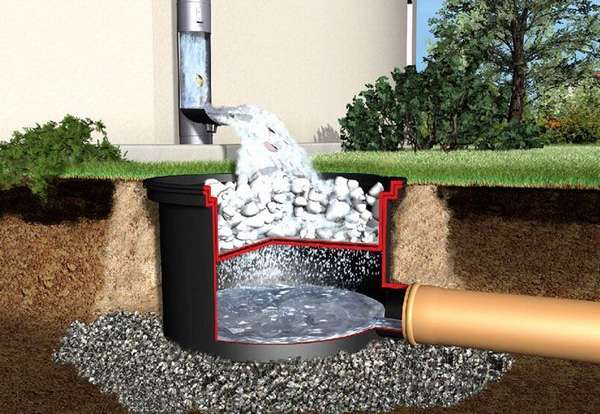

Такие сооружения устанавливаются на участках, где отсутствует возможность сброса воды из коллекторного колодца. Иными словами, дно у таких емкостей отсутствует, а вместо него имеется засыпка из щебня, битого кирпича, гравия, песка, строительного мусора. Вода, поступающая в такой колодец, уходит из него методом впитывания в нижние слои грунта. Если тампонажный колодец заилился, производится принудительная откачка его содержимого посредством ассенизаторской машины.

Сборные и монолитные колодцы ↑

Помимо функциональных свойств, смотровые колодцы разделяются по типу конструкции – сборные и монолитные.

Сборные

Они состоят из нескольких элементов, каждый из которых может применяться в колодцах разных типов. Сборные конструкции более универсальны в применении.

Они состоят из:

• основного колодца, в котором расположены патрубки;
• гофрированной шахты;
• переходника, предназначенного для подсоединения горловины;
• телескопического удлинителя, размеры которого могут изменяться в зависимости от глубины залегания трубопровода;
• верхней горловины.

Монолитные

Неразборные конструкции имеют лучшие показатели механической прочности, но могут устанавливаться только для дренажных систем с определенной глубиной залегания труб. Их высота не может изменяться, в отличие от сборных конструкций.

Но есть ряд типов колодцев, где возможно применение только этого вида конструкций – расширительные и перепадные.

Это связано с местом расположения патрубков – в разборных моделях нельзя установить стыковочный патрубок на поверхность гофрированной шахты или телескопа.

Достоинства пластиковых конструкций

Для обслуживания частного сектора, применения пластиковых колодцев – наиболее рациональное решение, обладающее отличными эксплуатационными качествами, в частности, простотой монтажа и долговечностью.Ряд основных преимуществ:

• Шахта способна выдерживать высокие нагрузки, а также имеется возможность ее усиления при увеличении давления;
• Износостойкая лотковая часть;
• Герметичность и надежность врезок патрубков обеспечивается за счет использования гладких внутренних и наружных поверхностей колодца;
• Возможность изготовления определенных габаритов по высоте с учетом личных предпочтений;
• В результате применения высокотехнологичного оборудования, производителем гарантируется полная герметичность конструкции;
• Выработанная система проведения монтажных работ в полевых условиях по обустройству колодцев определенных типов возле трубопровода, благодаря чему значительно сокращается стоимость и сроки конструирования с учетом соблюдения герметичности соединений;
• Кратчайшие сроки проведения работ, к примеру, для полноценного монтажа самого сложного перепадного колодца, понадобится всего одна рабочая смена.

Монтаж дренажных колодцев

Монтаж осуществляется в следующей последовательности:

1. Устраиваем котлован нужной глубины, выполняем подушку из песка высотой 10 см без уплотнения;
2. Монтируем днище (лоток) разборной конструкции на подушку, выравниваем его;
3. Присоединяем и герметизируем дренажные трубы;
4. Подрезаем гофрированную шахту до нужной высоты ручной пилой по выступающему ребру;
5. Очищаем и герметизируем раструб уплотнительного кольца лотка;
6. Вдавливаем в него шахту;
7. Обсыпаем мелким грунтом или щебнем (крупные включения могут повредить пластиковый колодец острыми краями), послойно трамбуя засыпку по окружности;
8. Устанавливаем телескопический удлинитель горловины (через адаптер) и люк с крышкой;
9. Засыпаем всю конструкцию;
10. Проверяем работоспособность системы.

Как сделать дренаж вокруг дома своими руками.

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный).

Схема дренажа вокруг дома представлена на фото.

Рытье траншеи для дренажа участка загородного дома.

Укладка геотекстиля на дно траншеи под дренаж.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубы.

Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы.

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем.

Готовая дренажная система в разрезе представлена на фото.

Схема дренажной системы в разрезе.

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

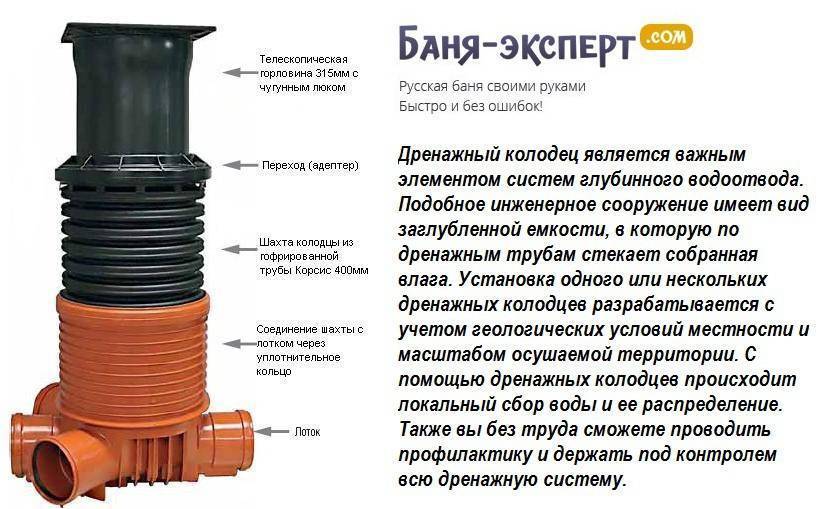

Принципиальная схема устройства пластикового дренажного колодца

В состав дренажного колодца для канализации входит:

• люк, конструктивное исполнение которого позволяет обеспечить свободный доступ к проложенным коммуникациям,
• горловина. Если монтаж системы производится в пешеходной зоне, от наличия данного несущего элемента можно отказаться,
• шахта – один из основных элементов. Имеет форму трубы с гладкой либо гофрированной поверхностью. Геометрические параметры шахты зависят от назначения колодца. Изделия с гофрированной стенкой являются предпочтительными, так как такое исполнение позволяет снизить эксплуатационную нагрузку на дно конструкции,
• днище. Здесь собирается осадок, состоящий из ила или песка. Исключением являются поглотительные конструкции, не имеющие дна.

Какой лучше: сборный vs монолитный

Сборный колодец для дренажа собирается из различных пластиковых деталей, как конструктор. Монолитное изделие уже готово к монтажу, его лишь надо опустить в вырытую для этого яму.

Прежде чем приобретать моноблочный колодец, необходимо тщательно все рассчитать, заменить его часть или нарастить шахту после монтажа не получится

Монолитные варианты дешевле и прочнее своих сборных аналогов. Однако они выпускаются в довольно узком диапазоне стандартных типоразмеров. Их монтаж производится только на указанную в инструкции глубину.

Отдельные элементы сборной конструкции проще перевозить и грузить в машину, нежели моноблочное изделие больших размеров. Но по прочности на сжатие они даже в собранном состоянии уступают изначально цельному колодцу. Сплошной корпус по определению способен выдержать большие гидродинамические и механические нагрузки.

Для удлинения корпуса сборный колодец может комплектоваться несколькими шахтными кольцами в средней части и дополнительным телескопическим удлинителем под люком (+)

Сборка пластиковых деталей колодца для дренажа сопряжена с необходимостью герметизировать места их соединений. А каждый такой стык – это потенциальная прореха и протечка. Плюс для стягивания элементов понадобятся болты с гайками. Они должны идти в комплекте. Если их нет, то покупать следует только оцинкованный крепеж, менее подверженный коррозии.

Ремонт

Если какой-либо пластиковый вкладыш деформировался в процессе эксплуатации, его необходимо заменить. Для этого нужно выполнить несколько действий:

1. Убрать верхнюю часть колодца, на которой закрепляется крышка.
2. Откачать жидкость из котлована.
3. Сделать новую прослойку из щебня, гравия.
4. Убрать поврежденные кольца.
5. Скрутить новую конструкцию за пределами ямы нужной глубины.
6. Поместить соединенные вкладыши по центру котлована.
7. Засыпать прослойку щебня мелкой фракции, песка между стенками ямы, пластиковыми поверхностями.
8. Верхний слой засыпки изготовить из смеси цемента с песком, чтобы укрепить конструкцию.

Закрепить новую крышку с оголовком поверх колодца.

Для домов, которые невозможно подключить к центральному водопроводу, необходимо выкопать колодец. Раньше стенки скважин обустраивались бетонными вкладышами, но в последние годы большую популярность получают пластиковые кольца. Этот вид материала отличается высокими техническими показателями, малым весом.

Смотрите видео про быстровозводимый колодец для водопровода:

Разновидности

Смотровой ( инспекционный)	Оказывает помощь при техобслуживании трубопровода. Смотровые не используются для хранения стоков. Шахта имеет маленькие размеры Ø 460 мм (исключительно для прочистки/промывки дрены). Сооружение диаметром до 2 м обустраивается для прочистки дренажа. Эта система канализации устанавливается там, где соединяются трубы. Они могут разделять продолжительные отрезки дрены. Устанавливается на угловых точках
Поглотительный (фильтрующий)	Используется целенаправленно на тех участках, которые наиболее нуждаются в осушении почвы. Собранная в нем вода отводится в грунты, лежащие по уровню ниже, так как отвести в канализационную систему технически невозможно из-за контругла. Учитывая это, сооружение может не иметь дна, чтобы скапливающаяся вода уходила в почву
Коллекторный (накопительный)	Используется для сбора технической воды с последующим ее применением. Это герметичный резервуар, конечная точка всей системы. Обычно емкость имеет большой диаметр. В нее может устанавливаться погружной насос. Как правило, это пластиковый дренажный колодец . Соответственно, емкость непроницаема
Поворотный	Используется для обслуживания и прочистки насосного оборудования. Обязательно монтируется на каждом втором повороте ливневой канализации. Если предусматривается спуск для техобслуживания, то его размер должен быть соответствующим
Для септика	Напоминает обычную выгребную яму, только сюда поступает сточная вода без взвешенных частиц. Такая конструкция для септика – отличное решение, кто имеет небольшие дачные участки. Выполняет функцию дополнительной фильтрации стоков. После такого колодца обустраивается дренажное поле для септика

Колодец из пластика

Современные ПВХ изделия уверенно вытесняют традиционные материалы: металл, дерево, бетон там, где возможно применение. Емкости для дренажных колодцев не исключение, изготовленные из пластика, они становятся легкими и при этом прочными, а простота их монтажа лишь добавляет популярности. Какие преимущества имеет дренажный колодец из пластика?

• Небольшая масса изделия. Для монтажа такого водосборника не потребуется привлечение специальной техники, и трудоемких работ. Монтаж дренажного колодца вполне осуществим силами двух человек.
• Сроки эксплуатации. ПВХ не подвергается таким разрушительным процессам, как коррозия и разрушение от влаги. Срок службы дренажного колодца из пластика составляет порядка пятидесяти лет.
• Устойчивость к агрессивному внешнему воздействию и резкому перепаду температур.
• Экологичность материалов. Такие колодцы не загрязняют окружающую их почву.

Из недостатков пластиковых водосборных выделяют:

• Небольшой вес, что может привести к всплыванию в очень обводненном грунте. Такая проблема решается за счет предварительного монтажа бетонного основания в шахте.
• Высокая цена. Если посчитать, что такие колодцы не потребуют привлечения техники и большой бригады работников, то цена вполне нивелируется, а с учетом долговечности, изделие вполне себя окупает.

Предназначение и конструкция

Устанавливаемые на участке дренажные колодцы предназначены для сбора стекающей из дренажной системы воды, проверки и обслуживания трубопроводов, соединения сточных труб на поворотах и перепадах уровней, перенаправления воды в отведенные места.

Состоит дренажный колодец из гофрированной трубы, днища, люка. Более подробно о назначении этих элементов:

• днище предназначено для защиты от проникновения внутрь колодца грунтовых вод;
• гофрированная труба является камерой, в которой собирается вода. Ее длина не должна быть менее 1 м. Диаметр камеры составляет от 31,5 см и более. На высоте не менее 40 см от днища находятся отверстия для входных дренажных труб. За счет этого в нижней части трубы собираются твердые частицы;
• пластиковый или металлический верхний люк предназначен для доступа к содержимому колодца.

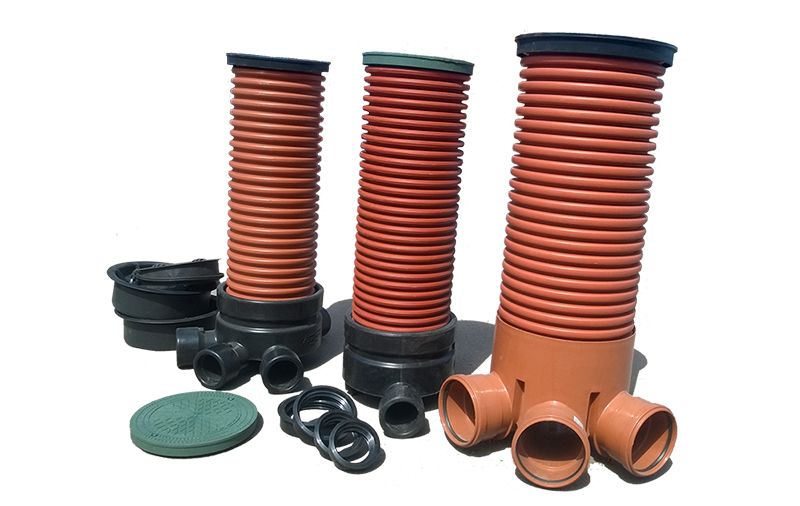

Составные части сборного пластикового дренажного колодца

Изготавливаются дренажные колодца из таких полимеров как поливинилхлорид, полиэтилен и полипропилен. Также могут использоваться их производные.

Существуют также и монолитные модели полимерных колодцев

Виды дренажных колодцев

Готовые изделия отличаются по своему конструктивному исполнению, назначению и геометрическим параметрам. При выборе стоит ориентироваться на назначение конкретного изделия. Предлагаем ознакомиться с основными видами и их отличительными особенностями.

Смотровые (ревизионные) дренажные колодцы

Основным назначением дренажных смотровых колодцев является обеспечение своевременного инспектирования канализационной системы с контролем эффективности её работы. При наличии данных конструкций можно оперативно решить все возникшие проблемы, которые могут появляться под воздействием антропогенных или климатических факторов. Они также позволяют выполнять профилактические работы, в том числе промывку трубопровода.

Смотровой колодец для дренажа должен иметь достаточный диаметр, и проверяющий смог спуститься на дно, чтобы проконтролировать его состояние. Рекомендуется выбирать изделие, минимальные поперечные размеры которого составляют один метр.

Такие дренажные конструкции имеют пескоприёмники. В них накапливается наносной грунт, неизбежно присутствующий в дренажной воде. Монтаж смотровых конструкций выполняется в местах соединения нескольких труб и на прямых участках через каждые 30 метров.

Водоприёмные (коллекторные)

Основным назначением коллекторных колодцев является сбор дренажных вод, которые впоследствии будут использоваться для технических целей, например, полива сада или огорода, последующей откачки в ближайшую канаву. Водоприёмные конструкции монтируются на участках, на которых водоприёмные слои залегают достаточно глубоко, и поэтому обеспечить естественный водоотвод в почву не представляется возможным.

Коллекторные конструкции монтируются в конце закрытой дренажной системы, иногда вместе колодцами ливневой канализации. Представляют собой герметичную ёмкость, объём которой выбирается в индивидуальном порядке. Для них выбираются гофтрубы достаточно большого диаметра, позволяющие установить погружной насос, который будет использоваться для откачки воды.

Тампонажные (поглотительные)

Установку поглотительных колодцев производят, если требуется осушение участка. Вода, попавшая внутрь такой конструкции, не может быть отведена в центральную канализационную систему. Технические возможности позволяют обеспечить отвод избытка влаги в слои грунта, расположенные ниже.

В ситуации, когда подключиться к магистральной канализации не представляется возможным, монтируется колодец, не имеющий дна. Если водоприёмные слои грунта располагаются глубоко, предусматриваются дренажные скважины.

Поворотные

Предназначены для установки в местах поворота трубопровода, в которых чаще всего происходят засоры. Позволяют обеспечить беспрепятственный доступ к перфорированным трубам при образовании засора. Монтаж поворотных конструкций следует выполнять:

• на каждом втором повороте трубопровода,
• по углам дома, если производится монтаж пристеночного дренажа,
• в местах схождения нескольких дрен.

Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаПри правильно выполненной установке пользователь может контролировать подводящий и отводящий участок трубы.

При выборе размера поворотного колодца следует учитывать особенности эксплуатации. Если при проведении ремонтных мероприятий планируется спуск внутрь колодца, его диаметр должен быть минимум метр.

Перепадные

Предназначены для установки в местах, где надо состыковать трубопроводы, располагающиеся на разной глубине. С их помощью можно уменьшить скорость самотёка. Для дренажных систем практически не применяются.

Ливневые пластиковые колодцы

Актуальны для ливневых систем. В отличие от дренажа, жёлоб располагается на меньшей глубине. Достаточно часто ливневые пластиковые колодцы монтируются совместно с водосборными.

Общие сведения

Стыки герметизируют мастиками на битумной основе или промазывают раствором, состоящим из бетона. Яму для колодца роют в низине, ее глубина от 1,5 метров. Для бесперебойной работы устройства в звене, которое находится ближе к поверхности, проделывают отверстие, куда вставляется труба. По стыкам его герметизируют. Чтобы конструкция была прочнее, ее скрепляют металлическими пластинами изнутри. Такие пластины возможно сделать самим.

Когда все звенья установлены, место между стенками шахты и почвой засыпают гравием. После поверхность выравнивают и при необходимости закрывают крышкой или геотекстилем.

Дренажный колодец из бетонных колец не делают в одиночку. Большой вес элементов, обязательное выравнивание всей конструкции и подготовительные мероприятия предполагают использование спецтехники и помощников.

Дренажный бетонный колодец имеет ряд плюсов и минусов:

• — возводится не больше одного дня
• — колодец герметичен
• — цена изделия невысока
• — служит достаточно долго — около тридцати лет
• — прочность высокая
• — не требует постоянного ухода
• — колодец быстро запускается в эксплуатацию – может работать сразу после высыхания герметика.

Фильтрующий дренажный колодец для септика напоминает обычную выгребную яму. Отличается тем, что очищенные стоки поступают из септика для дофильтрации и отвода их в грунт. Эта дренажная система для септиков идеальна для небольших земельных участков, дач. Дренажный колодец строится быстро своими руками. Единственный недостаток системы в том, что она обрабатывает только малый объем.

Дренажный колодец, как и дренаж для септиков можно строить и на проблемных грунтах.

https://youtube.com/watch?v=hElLiZTO-Sk

Конструкция

Самые лучшие пластиковые колодцы для канализации обладают большой толщиной и специальной формой спиралевидного типа. Дополнительно на них создаются наплывы усиливающего характера, а также соединения резьбового типа для сборных пластиковых колец.

Пластик, который применяется при изготовлении коллекторов, имеет свои преимущества, позволяющие широко использовать его в данных работах. Канализационные колодцы из пластика будут надёжными и долговечными при соблюдении норм строительно-монтажных работ.

Небольшая масса. Например, пластиковые кольца для канализации, изготовленные с внутренним диаметром в 900 мм, имеют размеры с толщиной стенки до 25 мм и высотой в 2 м, достигают 46 кг, что в десять раз меньше изделия из бетона. Поэтому снижаются затраты транспортной составляющей и расходы по складированию, погрузке и монтажу. Пластиковые канализационные кольца – отличный вариант эксплуатации на даче и в частном секторе.

Устройство состоит из кинетной части, диаметр которой равняется 1000 миллиметров и лотковой составляющей. Для кинетного компонента предусмотрена пара уровней, фиксирующих лоток-вкладыш. Первый применяется в трубах с диаметром порядка 250 мм, а второй ориентирован на диаметр 460 мм. Вверху есть уровень для так называемого вкладыша, чтобы обеспечить камеру пригруза, когда происходит заливка.

Если рассматривать конструкцию сверху донизу, то можно выделить такие элементы:

• Крышка под горловину.
• Перекрывающее кольцо.
• Горловина самого вкладыша.
• Кольца из пластмассы.
• Вставки.
• Дно.

Если сравнивать пластиковые ёмкости с обычным типом, изготовленным из железобетона, то они обладают меньшей массой, что позволяет их быстрее монтировать без применения тяжёлой техники. Меньший вес даёт возможность сократить число рабочих, необходимых при монтаже конструкции.

Фильтрующий

Фильтрующий колодец, иначе именуемый поглотительным, устраивают на участке либо за его пределами только в случае невозможности отведения влаги в место водосбора, которым могут выступать нижележащие грунты, водоем или централизованная канализационная система.

Подобный тип колодцев устраивают при незначительном количестве отводимых грунтовых вод (не более 1 куб.м за сутки) на тех участках, где преимущественно присутствуют супесчаный и песчаный грунты. Диаметр поглотительного колодца редко превышает 1,5 м, правда, он не обязательно должен иметь круглую форму.

В случае устройства фильтрующего колодца прямоугольной формы глубина его заложения должна составлять более 2 м, а максимальный размер – 3х2 м. На дне колодца должна быть устроена подушка из щебня, битого кирпича, гравия, шлака либо любого другого аналогичного материала. Толщина подушки, выполняющей роль донного фильтра, должна составлять 0,2-0,3 м. Следует произвести обсыпку наружных стен грунтом. Верх сооружения также следует засыпать грунтом, предварительно уложив геотекстиль.

Устройство фильтрующего дренажного колодца
