Конструктивные особенности смотрового пластикового колодца

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.

Использование цельных конструкций

Значительно ускорить работу по строительству ливневой канализации может использование цельных конструкций. К таким относится дренажный колодец КНД, который полностью готов к эксплуатации. Особенностью данных изделий является исключительная герметичность. Ею отличается любая литая продукция. Цельные колодцы изготавливаются с различной высотой и диаметром. Поэтому подобрать необходимое изделие не составит особого труда.

Фекальный насос для откачки канализации. – здесь больше полезной информации.

В комплекте цельного дренажного колодца поставляется крышка. Данное изделие обладает усиленными стенками, дополненными специальными рёбрами жёсткости. Всё это позволяет конструкции выдерживать большие нагрузки, возникающие в грунте в период смены сезонов и зимнего пучения.

На сборку составных пластиковых конструкций уходит значительно больше времени, чем на установку готового колодца.

Это является преимуществом цельных изделий, которое используется владельцами загородных домов. Единственным препятствием может послужить стоимость. Но все остальные выгоды перевешивают данный минус.

Вас заинтересует эта статья – Бактерии для септиков и выгребных ям.

Строительство смотрового колодца

В качестве материала обычно используют кирпич, железобетон, стекловолокно или пластик. Смотровые колодцы, изготовленные из железобетона прочны, надежны и долговечны. Но для их строительства из-за большой массы необходимо привлекать значительные ресурсы и специальную технику. Кроме того, при организации дополнительных каналов имеются свои особенности и определенные трудности.

Строительство стекловолоконных и пластиковых колодцев обходится значительно дешевле. Благодаря своей унифицированной форме подойдут под большинство видов канализационных сетей и при строительстве особых трудностей не вызывают. Прокладка канализационного канала очень проста, так как в самой конструкции колодца уже имеется место под его установку.

Установка бетонного смотрового колодца требует профессиональных навыков и специальной техники.

Устройство смотрового колодца предусматривает следующие работы:

1. Выбор места и подготовка территории под строительство. На данном этапе производится ее очистка от деревьев, кустарников и строений. Если будет использоваться техника необходимо предусмотреть подъездные пути к объекту.
2. Устройство котлована. В данном случае производится рытье и зачистка дна котлована. Формируются углы откосов стенок и глубина в соответствии с проектной документацией.
3. Если необходимо, нужно произвести гидроизоляцию шахты. На дно котлована насыпается 20 см слой щебня и плотно утрамбовывается. Затем заливается битумной мастикой.
4. Создание железобетонного колодца. На подготовленное дно устанавливается бетонная плита. Затем из бетона с армированием осуществляется устройство лотка необходимой формы. Концы труб и внутренние стены железобетонных колец заделываются бетоном или битумом. После хорошей просадки дна начинают устанавливать железобетонные кольца. На них швы затираются цементным раствором, а гидроизоляционные швы битумом.
5. В местах подсоединения входящего трубопровода делается глиняный замок, который имеет ширину 30 см и высоту на 60 см большую, чем диаметр трубы.
6. Смотровой колодец проходит испытание в течение суток с полным заполнением водой. На время проб трубы заделываются временными пробками.
7. Снаружи стены колодца засыпаются землей с обязательной тщательной утрамбовкой.
8. Горловина заливается бетонной отмосткой, ширина которой составляет 1,5 метра.

Аналогично проводятся работы при устройстве канализационного колодца из кирпича

Монтаж колодца завершается прокладкой труб на глубину не более 30-40 см, но данное значение не так важно. Главное выдержать уклон, который должен составлять 1 см на 1 м трубопровода

Размещение канализационных колодцев в соответствии с требованиями СНиП

Монтаж канализационных колодцев – важный этап строительства системы канализации. Он напрямую влияет на надежность и эффективность работы системы. Правильное размещение колодцев в соответствии с требованиями СНиП является гарантией долговечности и безопасности эксплуатации канализации.

Для размещения канализационных колодцев необходимо учесть следующие требования СНиП:

• Расстояние до зданий: Колодцы следует размещать на расстоянии не менее 4 метров от зданий. Это требование связано с необходимостью предотвращения проникновения канализационных запахов и возможности прохода транспортных средств для обслуживания колодцев.
• Расстояние до деревьев и других растений: Рядом с канализационными колодцами не рекомендуется размещать деревья и другие растения с глубокими корнями. Корни растений могут проникать внутрь колодцев и засорять их, что приведет к ухудшению работы системы.
• Глубина установки: Глубина установки колодцев должна быть определена в соответствии с требованиями СНиП и характеристиками местности. Глубокие колодцы обеспечивают лучшую защиту от замерзания в зимний период, а также уменьшают риск повреждения системы под действием внешних факторов.
• Доступ к колодцам: К колодцам должен быть обеспечен свободный доступ для обслуживания и ремонта системы. На уровне земли следует устанавливать смотровые люки или другие элементы, обеспечивающие доступ к колодцам.
• Особенности установки на уклоне: При установке колодцев на уклоне необходимо учесть гидравлические особенности работы системы и предусмотреть дополнительные меры для предотвращения задержки сточных вод и образования заторов.

В процессе размещения канализационных колодцев важно также учесть геометрические особенности местности, а также требования по установке и соединению трубопроводов. Для обеспечения надежности и безопасности работы системы следует строго соблюдать установленные требования СНиП и рекомендации производителя колодцев и трубопроводов

Важно: При размещении канализационных колодцев всегда рекомендуется обращаться к опытным специалистам, которые смогут провести монтаж в соответствии с требованиями СНиП и обеспечить надежность и эффективность работы системы канализации

Требования к кабельным системам и их строительству

Строить кабельные колодцы следует с учётом целого ряда правил, технических требований и норм. Одно из главных требований к системе силовых кабелей – надёжность и долгий срок использования. Канализацию можно постоянно расширять и совершенствовать, а дефекты, благодаря гибкости и особой структуре кабелей, оперативно устраняются.

Во время строительства колодца кабельной канализации стоит обеспечить его защиту от:

• электрохимической коррозии;
• механических повреждений, возникающих от сдавливания или сдвигов грунта;
• воздействия слишком высоких или низких температур;
• проникновения в колодец газа или воды.

Не менее важно выбрать правильное место для колодцев кабельной канализации. Это должна быть непроезжая часть, обладающая хорошим покрытием

Пересечение расположения ККС с рельсами и уличными дорогами запрещено.

Основные принципы обустройства дренажа на участке

Для устройства дренажной системы выбирается самая высокая точка участка, и от нее роется траншея с уклоном от 2 до 5 см глубиной два метра, куда закладываются трубы. В углах устанавливаются поворотные колодцы, а в местах узловых соединений – смотровые.

Конечной точкой канализационной системы, куда ведут все трубы, является фильтрующий или накопительный колодец, откуда осуществляется принудительный или естественный отвод воды.

Для устройства дренажной канализации рекомендуется использовать специальные гофрированные трубы с перфорацией, изготавливаемые из ПВХ или полиэтилена. Они не имеют технических ограничений по укладке, очень легко и просто монтируются. В зависимости от размеров отводных отверстий в дренажном колодце, можно приобрести трубы диаметром от 50 до 200 мм.

Для полноценной работы всей канализационной системы необходимо провести ряд подготовительных мероприятий. На дно траншеи насыпается песок слоем 5 см и тщательно утрамбовывается. Затем дно и стенки канавы застилаются геотканью, которая будет служить фильтром, препятствующим заиливанию системы.

Далее следует слой щебня, примерно 10 см. на который кладется перфорированная труба, засыпается еще одним слоем щебня и заворачивается в геоткань с нахлестом. Сверху этого «пирога» насыпается слой земли, который был выбран при рытье траншеи.

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Проверка герметичности монтажа канализационных колодцев

Герметичность монтажа канализационных колодцев является одним из основных требований, установленных СНиП и другими нормативными документами. Проверка герметичности не только обеспечивает безопасность и надежность работы системы канализации, но также предотвращает попадание сточных вод в окружающую среду и землю.

Проверка герметичности должна проводиться на всех этапах монтажа канализационных колодцев, начиная с установки первого элемента до окончательного закрытия колодца.

Основной метод проверки герметичности монтажа – давление воздуха. Для проведения проверки необходимо использовать специальное оборудование – давле- и вакуум-проверочные установки.

Процесс проверки осуществляется следующим образом:

1. Закрывается крышка колодца и герметично заклеивается с помощью герметика.
2. Устанавливается давле- или вакуум-проверочная установка, соединенная с колодцем через специальный штуцер.
3. В колодец подается воздух или создается вакуум.
4. Измеряется давление воздуха или разрежение в колодце в течение определенного времени.
5. Если давление или разрежение не увеличиваются или не изменяются в течение заданного времени, монтаж считается герметичным.
6. В противном случае, необходимо найти место утечки и произвести дополнительную герметизацию.

Для обеспечения точности результатов проверки герметичности необходимо соблюдать следующие требования:

• Проверка должна проводиться в условиях, когда температура воздуха близка к температуре окружающей среды.
• Давление или разрежение в колодце должно быть постоянным в течение всего времени измерения.
• Объем и площадь колодца должны соответствовать расчетным значениям, указанным в проектной документации.
• При проверке герметичности стоит также учитывать возможные технологические особенности и требования производителя монтажных материалов.

Проверка герметичности монтажа канализационных колодцев является неотъемлемой частью процесса строительства и обязательным условием для передачи объекта в эксплуатацию. Правильное выполнение проверки герметичности гарантирует долговечность и надежность системы канализации.

Устройство колодца из пластиковой трубы

Пластиковые трубы применяются при сооружении колодцев для получения питьевой или технической воды, устройства канализационных колодцев, сооружения смотровых ревизионных и переливных колодцев, а также для поворотных коммуникаций, где движение рабочей среды меняет направление.

На смену бетонным или обсадным металлическим трубам, которые традиционно использовались для выкладывания стенок колодезного котлована, выпускаются гофрированные пластиковые трубы большого диаметра от 40 до 200 см, толщина стенки составляет 5 мм и более.

На сегодня потребителям предлагаются как цельные, готовые к установке конструкции, так и сегментные, сборные варианты, которые можно подобрать согласно требуемой глубине и другим параметрам.

Место расположения в зависимости от назначения

Установка смотровых камер предусмотрена в случаях:

1. Изменения диаметра трубопровода или уклона магистрали. Необходим перепадный колодец.
2. Если поток продолжает движение под другим углом. Устанавливают поворотную смотровую камеру.
3. Возникает необходимость соединить или развести ветки. Монтируют узловую ревизионную шахту.
4. Длина прямого участка больше 35 м. Требуются линейные точки контроля.

Расположения в зависимости смотрового колодца.

Если автономная канализация подключается к центральной системе, на входе устанавливают смотровые камеры. В частной канализации основное место для инспекционных точек — участок от ливневого водоприемника к отстойнику, коллектору, дренажному полю.

Диаметр магистрали и место установки смотровых колодцев взаимосвязаны:

• канализация длиной до 35 м выполняется из труб диаметром до 150 мм;
• до 100 м — 700-900 мм;
• до 300 м — 2000 мм.

Во всех случаях выбирается самое сложное место с учетом протяженности, соединений, узлов, поворотов, рельефа. В большинстве оно совпадает с точкой подсоединения дополнительной ветки.

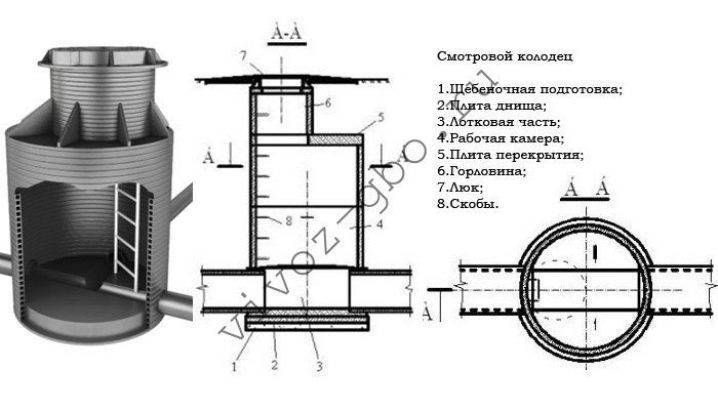

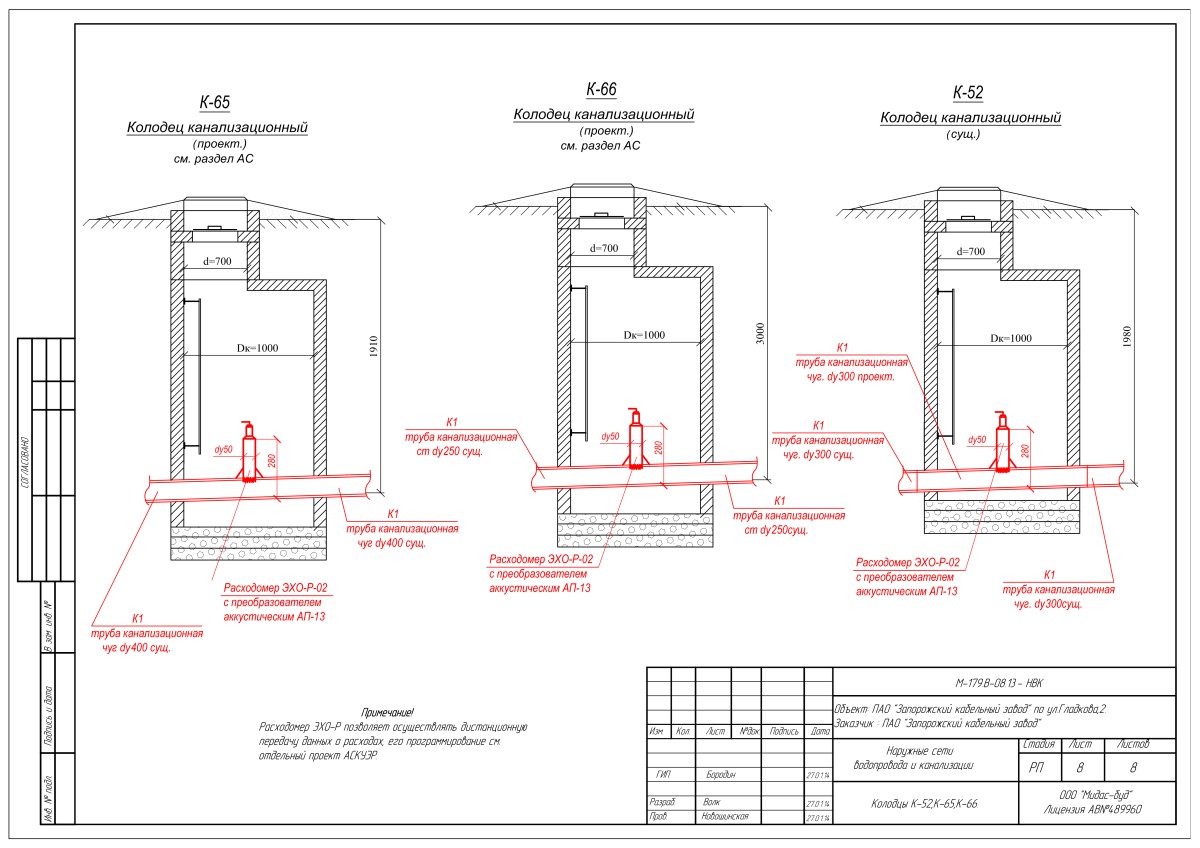

Устройство колодца

Вне зависимости от разновидности любой колодец состоит из нескольких основных частей:

• Каркас или ствол шахты может иметь круглое или квадратное сечение. На стенах располагаются отверстия для подключения патрубков и лестница для обеспечения спуска.
• Дно чаще имеет гладкую форму, но может быть оборудовано отверстиями для подключения трубопровода, так называемым лотком.
• Люк располагается на верхнем перекрытии, имеет круглую или квадратную форму. Может быть оснащён завесами и замком или поставляться производителем без них.

Традиционным материалом для изготовления канализационных колодцев является бетон, усиленный каркасом из металла. То есть, колодец собирается из железобетонных колец. Герметичность дна обеспечивается путём заливки цементного раствора, а верхнее перекрытие выполняется из бетонной плиты с заранее прорубленным отверстием под люк.

Достоинства:

• надёжность;
• долговечность;
• бюджетная стоимость.

Недостатки:

• большой вес;
• проблемы при монтаже.

Цена одного кольца от 350 рублей (диаметр 570 мм).

Современные промышленные колодцы выполнены из прочного полимера – в их конструкции используются двухслойные трубы из полипропилена и полиэтилена. Такие модели обладают достаточной жёсткостью. Подключение канализации осуществляется через нижний лоток с патрубками. Верхнее перекрытие выполнено в виде литой горловины.

Достоинства:

• продолжительный срок службы;
• устойчивость к агрессивным средам;
• малый вес и удобство монтажа.

Недостатки:

высокая стоимость.

Цена от 4 000 до 11 000 рублей в зависимости от бренда и модели.

Для зон с интенсивным движением используются колодцы из металла (чугуна или стали), обладающие повышенной прочностью.

Кирпич

Сливная яма из кирпича

Рассмотрим, как построить канализационный колодец из кирпича. Лучше использовать глиняный кирпич, который не пропускает влагу.

Но подойдет и обычный красный либо силикатный. Кладку достаточно производить в полкирпича. Форма колодца рекомендуется круглая для простоты ассенизации, хотя подойдет и квадратная/прямоугольная.

Строительство канализационных колодцев из кирпича потребует.

Итак:

1. Кирпич.
2. Плита перекрытия.
3. Цемент, песок.
4. Жирная глина, битум.
5. Щебень.
6. Вентиляционная труба.

Заливаем фундамент. Состав: песок 2 части, гравий 1 часть, цемент 1 часть. Высота фундамента зависит от массы кирпичной кладки. Обычно, достаточно 20 см. Можно дополнительно армировать фундамент. После заливки фундамента дайте ему затвердеть в течение 7 дней. Один раз в день поливайте его водой.

Выкладываем кирпич. Штукатурим дно и стенки. Железним. Покрываем 1-2 слоями битума. Устанавливаем перекрытие. Это либо ж/б плита, либо деревянный просмоленный щит.

Устанавливаем люк, вентиляционную трубу. Готово. Вам остается только обеспечить своевременное обслуживание канализационных колодцев.

Преимущества полимерных колодцев

Полимерные колодцы изготавливаются методом горячего прессования из специальной полимерпесчаной смеси, основными компонентами которой являются пластик как основа будущей конструкции и песок как связующий материал.

Полимерпесчаный колодец отличается:

• небольшим весом, что существенно облегчает транспортировку и монтаж канализационного сооружения;
• невысокой стоимостью. В зависимости от габаритных размеров (диаметра и высоты) цены на колодцы варьируются в пределах 5 000 – 50 000 рублей;
• прочностью. Под воздействием высокой температуры и давления удается изготовить колодец из пластика, который не уступает по прочности бетонным аналогам;
• устойчивостью к коррозии, химически активным веществам;
• устойчивостью к влаге и низкой температуре. При проведении испытаний доказано, что полимерно-песчаный колодец благодаря минимальному взаимодействию с влагой может выдерживать до 500 циклов промерзаний и размораживания. Колодец может бесперебойно работать при температуре до -70ºС.

Средний срок службы полимерного колодца составляет более 50 лет.

Какими бывают колодцы

В зависимости от назначения, бетонный канализационный колодец может иметь тот или иной диаметр и глубину, отличаются и нюансы его обустройства. Прежде чем разбираться в нюансах строительства, необходимо понимать, какие изделия при этом используются. Вот с их обзора мы и начнём.

Структура

Итак, канализационные колодцы сборные железобетонные — элементы:

• Донная плита;
• Кольца стеновые — формируют корпус колодца;
• Перекрытие (крышка), имеющее отверстие под установку люка;
• Чугунный или пластиковый люк.

Это стандартная структура колодца, но существуют и варианты. Например, вместо плитного днища, в нижней части сооружения может быть установлено кольцо с дном.

Когда колодец располагается на проезжей части дороги, его верхним элементом является не крышка, а опорная плита, которая так же имеет отверстие под люк.

В отличие от крышки, опорная плита имеет прямоугольную форму — и это не случайно. Такая форма позволяет качественно распределить нагрузки на грунт вокруг колодца, минимизировав их по отношению к его стенкам.

Канализационные железобетонные колодцы могут быть и унифицированными. Это цельный цилиндрический блок с дном и уже готовым входным отверстием для трубы, усиленный металлической сеткой. Их чаще всего применяют при строительстве ливневых водоотводных систем.

Назначение

Так как тип колодца определяется его назначением, рассмотрим каждый вариант более подробно:

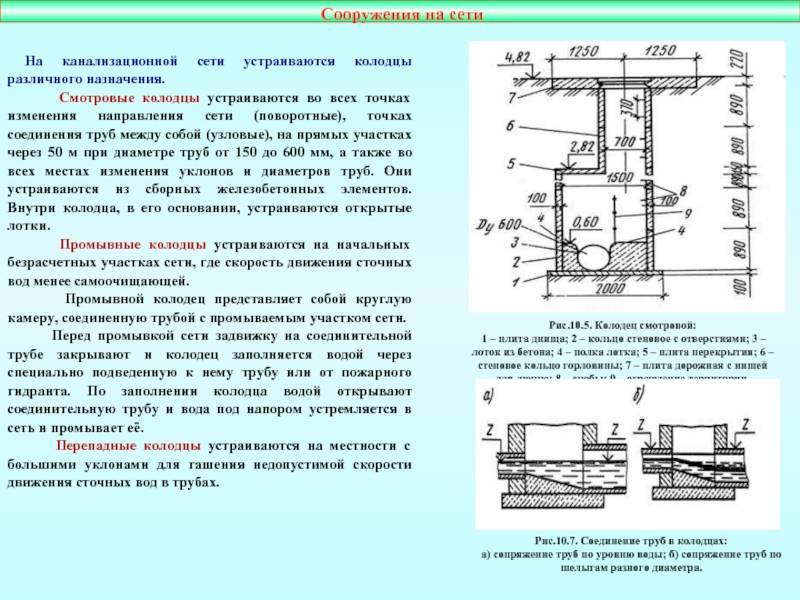

Смотровые канализационные бетонные колодцы устраивают в тех местах, где на трубопроводе предусмотрен поворот, объединяются две или более сетей, осуществляется переход от одного диаметра трубопровода к другому, или просто на длинных участках трассы.

Устройство смотрового колодца

В этих местах требуется производить профилактический осмотр труб, при необходимости — их прочистку. Поэтому устраиваемые здесь колодцы называются смотровыми.

При диаметре труб:

1. до 30 см их проектируют через каждые 35м;
2. до 60 см — через 50м;
3. от 60 до 140 см — через 75м;
4. более 140 см — через 150м.

Ливневые резервуары предназначены для сбора дождевой воды с проезжей части улиц и тротуаров. Вот как раз для их устройства чаще всего и применяют унифицированные колодцы.

Ливневая канализация: колодец бетонный

Колодцы-камеры специального назначения устраивают в тех местах, где канализация пересекается с другими подземными сетями. При этом другие магистрали располагают выше канализационных.

Канализационный колодец из бетонных колец

Отстойники или выгребные колодцы служат для очистки канализации от взвешенных (тяжёлых) частиц. Устанавливают их только в производственных или бытовых автономных системах.

Колодцы железобетонные канализационные в системе с тремя отстойниками

Колодцы гасители (перепадные) — их функция заключается в том, чтобы поток воды в самотечных системах мог сбросить свою скорость. Если учесть, что падающая вода создаёт определённые нагрузки, глубина таких колодцев может достигать 4м. Как вариант для трубопроводов с большим диаметром, на расстоянии двух метров друг от друга сооружается сразу несколько колодцев.

Перепадные бетонные колодцы для канализации имеют глубину до четырёх метров

Дренажные (фильтрующие) колодцы устраивают с целью очистки строчных вод. Вместо герметичного дна у них дренажное основание, а в стенках имеется перфорация.

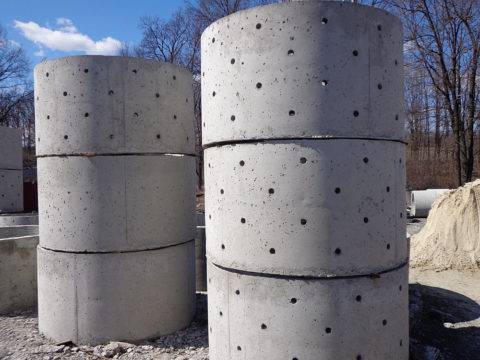

Фильтрующие бетонные колодцы канализационные монтируют из колец с перфорацией

Существует ещё и такой вариант, как колодец канализационный бетонный прямоугольный. В отличие от цилиндрических емкостей, их внутренний объём можно использовать более рационально.

Однако их монтаж достаточно сложен, и они не столь устойчивы к деформациям, поэтому на практике их применяют очень редко — да и то по большей части для трубопроводов с большим диаметром.

Квадратный колодец

Все сборные и унифицированные изделия, предназначенные для строительства дренажных и канализационных систем, изготавливают по ГОСТ 8020 из тяжёлого бетона класса В15-В22,5. Его морозостойкость в таких изделиях не может быть менее F150.

Плюсы и минусы пластиковых колодцев

Особенно хорошо видны сильные стороны пластиковых колодцев на фоне стандартных водных сооружений из железобетона:

Легкость. Малый вес конструкций из пластика позволяет при перевозке и монтаже обойтись без привлечения специальной грузоподъемной техники. Это не только удешевляет проект, но и позволяет реализовать его самостоятельно, заручившись поддержкой пары помощников.

Герметичность. Одно из самых важных достоинств: в первую очередь это касается пластикового колодца бесшовного типа. Продуманная технология соединения позволяет обеспечить хороший уровень герметичности также сборной продукции. Для стыковки отдельных частей там предусмотрены уплотнители из резины с хорошей продолжительностью службы.

Гигиеничность

Для питьевых колодцев очень важно, чтобы материал шахты не источал никакие вредные токсины и соответствовал другим санитарным требованиям. Полимерные водные сооружения абсолютно соответствуют всем существующим нормативам, исключая любую опасность отравления

Стойкость к всплытию. Чтобы из-за небольшого веса пластиковые колодцы не всплывали под воздействием паводков или морозного пучения грунта, им сообщается специальная гофрированная структура. Дополнительной фиксации конструкции данного типа можно не проводить.

Благодаря своей гофрированной структуре пластиковые колодцы защищены от всплывания

Прочность. Для изготовления полимерных колодцев используется пластик высокой прочности. Изделия большого диаметра дополнительно оснащаются наружными ребрами жесткости. Это позволяет не переживать за сохранность шахты из-за высокой нагрузки на сжатие при грунтовых сдвигах.

Химическая инертность. Стенки пластикового водного сооружения полностью инертны к воздействию химических элементов почвы. Как результат, им не грозит ни коррозия, ни преждевременное разрушение. Из-за того, что материал стенок вообще не впитывает влагу, гарантируется значительная продолжительность его эксплуатации: она в несколько раз больше, чем у железобетонных конструкций.

Стойкость к температурным колебаниям. Пластик, использующийся для изготовления колодцев, комфортно чувствует себя в температурном диапазоне -70…+50 градусов. Это дает возможность применять изделия этого типа практически в любой климатической зоне.

Разнообразие размеров и конструкций. Продукция представлена в продаже в огромном ассортименте размеров, диаметров и конструкций. Это дает возможность подобрать для себя наиболее оптимальный вариант, с ориентацией на его назначение и место установки.

Наряду с положительными характеристиками имеются у колодцев из пластика и слабые стороны, сдерживающие их более значительное распространение:

Стоимость. Пластиковые изделия на порядок дороже железобетонных.

Ограничение по глубине погружения. Несмотря на высокую прочность пластика он проигрывает в этом отношении бетонным кольцам. Как результат, существует ограничение на глубину установки полимерной шахты (15 м).

Меньшая жесткость

По степени жесткости конструкции из полимеров также уступают железобетону, поэтому во время их установки необходимо соблюдать определенную осторожность

В качестве уплотнителей на сборных конструкций рекомендуется использовать только качественные прокладки, иначе со временем на стыках образуются протечки. Сделав выбор в сторону пластикового колодца, нужно обязательно требовать у продавца соответствующий сертификат качества, чтобы обезопасить себя от приобретения низкокачественной подделки.
