Правила монтажа колодцев для дренажной системы

Обслуживание дренажной системы

Чтобы система осушения почвы функционировала долго и исправно она требует регулярного обслуживания:

• Обычный уход предполагает периодическую чистку колодцев. Частота этой процедуры зависит от условий, в которых эксплуатируется система.
• Прочистка дренажа механическим способом. Прочистка поверхностной системы дренажа не представляет особой сложности и может быть произведена самостоятельно. В случае с глубинным дренажом дело обстоит сложнее – потребуется специальная пневматическая установка, имеющую насадки для удаления отложений и дробления крупных элементов. Подобную очистку рекомендуется производить 1 раз в 3 года.
• Гидродинамическая прочистка дренажа. Этот способ заключается в промывке труб смесью воздуха и воды, подаваемых под давлением. Смесь подается попеременно сначала в один конец трубы, находящийся в дренажном колодце, затем второй, который выводится на поверхность на этапе монтажа дренажной системы. Промывка производится насосом и компрессором, подающим воздух под высоким давлением. Под действием смеси отложения дробятся и вымываются наружу. Периодичность гидродинамической очистки 1 раз в 10 лет.

Экономия на очистке может повлечь за собой нарушение функционирования системы и необходимость замены некоторых элементов, что в конечном итоге приведет к дополнительным затратам на материалы и проведение работ. Грамотная эксплуатация поможет поддержать систему в рабочем состоянии и продлит срок ее службы.

Источник

Этапы проведения работ

Предлагаем пошагово рассмотреть три варианта изготовления септика из колес:

1. С фильтрующей системой.
2. С отстойником и фильтрующим (поглотительным) колодцем.
3. С фильтрующей системой и дренажной трубой.

С фильтрующей системой

Это наиболее дешевый вариант обустройства отстойника с использованием покрышек от автомобиля. Выкапывается котлован, укладываются шины, и подготавливается дно. Принцип сводится к следующему:

• Стоки направляются по трубопроводу в септик.
• Изготовленный дренажный слой из щебня останавливает твердые включения.
• В грунт проникает только вода.

Данное устройство имеет свои отрицательные стороны. Недопустимо сюда направлять стоки с фекальными массами. Можно сливать только воду из душа, раковины/умывальника, стиральной машины и прочее. Но это можно исправить путем обеспечения герметичности стенок и убрав дренажный слой. В таком случае септик можно использовать для сбора стоков разного характера. Однако регулярно следует осуществлять откачку сбросов.

С другой стороны, сделать такой септик легко и просто. Но при этом все равно образуется иловый слой, который постепенно увеличивается, и фильтровать стоки дренаж уже не будет.

1. Выкапывается котлован.
2. Одну на одну укладываются покрышки.
3. Предварительно дно засыпается щебнем.
4. Сверху сооружается крышка, и устанавливается люк.

С отстойником и фильтрующим колодцем

Данный колодезный септик из покрышек сложнее в реализации, так как сооружается две емкости. В одной происходит отстаивание, в другой осуществляется фильтрация стоков после перелива. Далее они попадают в грунт.

Принцип действия данного отстойника сводится к следующему:

• Стоки попадают в первую емкость.
• На одно постепенно оседают твердые и тяжелые включения.
• По смежной трубе во вторую емкость попадают легкие включения и вся жидкая масса.
• Здесь происходит процесс фильтрации благодаря слоям из гравия и песка. Только после этого вода поступает в грунт.
• Посредством щебня задерживаются легкие фракции стоков.

Откачку не придется осуществлять часто, ведь налаживается качественная схема перелива и фильтрация всех сточных вод. Здесь процесс монтажа сводится к следующему:

1. Выкапывается котлован соответствующего диаметра.
2. На дно насыпается слой песка и щебня.
3. Рядом выкапывается второй котлован, и изготавливается аналогичная подушка.
4. Между емкостями следует проложить трубу под соответствующим углом.
5. По ней будет осуществляться перелив.
6. При укладке шин необходимо вырезать соответствующие отверстия для монтажа трубы.
7. Соединения трубы с покрышкой должны быть герметичными. Для этого используется жидкая мастика и специальные герметики.
8. Также все соединения между колесами должны быть герметичными. Поэтому обязательно используется специальный герметик.
9. Обязательно устанавливается фановая труба, посредством которой из емкости удаляются неприятные запахи.
10. Обустраивается люк для возможной откачки всех масс.

С фильтрующей системой и дренажной трубой

Использование резины для организации септика на дачном участке, – емкости с выводом, как показала практика, – это не самое лучшее решение

В работе всей системы дренажная труба особо важной роли не выполняет

Принцип этой системы сводится к следующему:

• В емкость стекают все стоки.
• Все вещества, которые имеют большую и твердую фракцию, оседают на дренажном слое из щебня.
• Далее очищенная вода по дренажной трубе направляется к щебню и грунту.

Основная функция трубы сводится к тому, чтобы отводить все стоки из колодца. За счет этого исключается наполнение щебня илом. С другой стороны, она сравнительно быстро забивается и выходит из строя. Поэтому делают ее крайне редко.

Также для увеличения полезного внутреннего объема можно обрезать края колесных шин. В местах срезов обязательно продеваются затяжки или проволока, а все стыки промазываются специальным герметиком. Смотрите на фото:

Чтобы продеть затяжки, предварительно потребуется дрелью просверлить соответствующие отверстия. Сделать их по-другому представляет собой сложную задачу. В целом инструкция сборки емкости стандартная во всех случаях.

Важным элементом является крышка, которая позволит обслуживать слив. Можно приобрести полимерные люки. Их диаметр должен быть соответствующим, чтобы можно было установить на верхнюю покрышку. Поэтому самую последнюю шину обрезать не придется.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаково.

Они представляют собой емкость с закрытым дном, в шахту которой подводятся трубы дренажной канализации. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

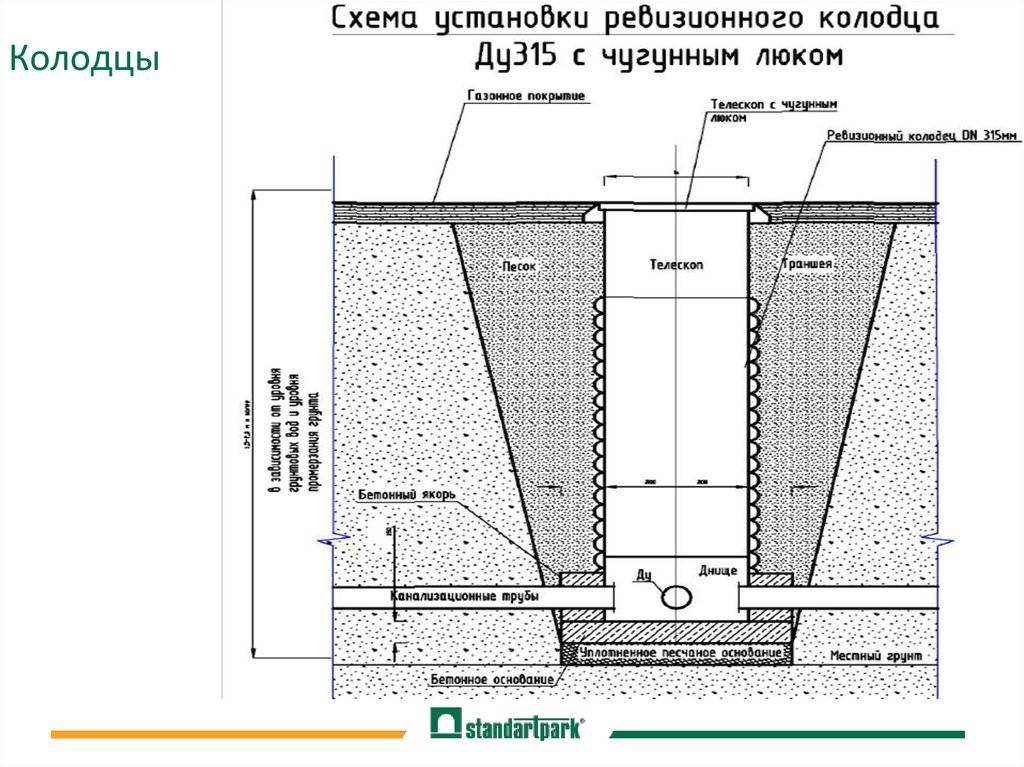

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

• проведения плановых осмотров канализационной системы;
• контролирования работоспособности трубопровода;
• периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол.

При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Как установить дренажный колодец?

Для начала нужно определиться с размерами колодца, исходя из его назначения, и приобрести трубы нужного диаметра (далее будем рассматривать процесс монтажа пластикового колодца). Для смотровых колодцев выбираются трубы с диаметром 0,34-0,46 м, этого вполне достаточно для визуального осмотра и прочистки системы. Для фильтрующих или накопительных колодцев трубы выбираются больших размеров: от 695 до 925. Больший диаметр используется для колодцев, в которые должны спускаться люди при осмотре или обслуживании.

Кроме самих труб для обустройства колодца необходимо приобрести пластиковый люк, дно и резиновые уплотнители

Обратите внимание, что при покупке составляющих элементов лучше приобретать их не все вместе у одного поставщика, а отдельно и у разных продавцов, что позволит сэкономить деньги. В этом случае готовая конструкция стоит дороже, чем ее составляющие

Когда все элементы колодца заготовлены, можно приступать к его монтажу, который включает в себя следующие этапы:

• труба обрезается до необходимого размера, соответствующего глубине колодца, на расстоянии 0,5 м от дна прорезаются отверстия для подведения дрен и оснащаются резиновыми уплотнителями;
• крепится дно колодца, его стык с трубой обрабатывается мастикой на битумной основе для герметичного соединения;
• выкапывается дренажная канава, ее дно засыпается песком, щебнем и тщательно утрамбовывается;
• заливается дно цементно-песчаным раствором и настилается сверху слой геотекстиля;
• пластиковая труба опускается в канаву, подключаются дрены и насос (при необходимости);
• наружные стены конструкции засыпаются гравием или щебнем;
• сверху монтируется люк.

Небольшой нюанс: засыпать стенки колодца лучше мелким щебнем, потому что щебень крупной фракции может поцарапать или даже проткнуть пластик острыми краями.

Как видно, сделать самостоятельно дренажный колодец совсем не сложно, особенно при использовании легких пластиковых труб. При правильном выборе материалов и соблюдении технологического процесса монтажа Вы сможете надолго забыть о влажных заболоченных грунтах на своем участке.

Как правильно произвести монтаж колодца

Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.

Первый вариант

1. Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
2. Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
3. На дно укладывается подложка. Её изготавливают из камней и песка.
4. Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.

Второй вариант

1. Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
2. Примеряется первое кольцо и производится его выравнивание.
3. Проводится осаживание путём выборки из-под кольца земли.
4. Аналогично происходит навинчивание следующего элемента.
5. Процесс надо продолжать, пока не будет достигнута требуемая глубина.
6. При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.
7. Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.

Имеются ограничения:

• Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
• Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

• грязевые;
• погружные;
• фекальные;
• центробежные;
• песчаные;
• гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

1. С помощью грязевого насоса из резервуара откачивается вся вода.
2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Установка дренажа для септикасвоими руками

Упрощённо, дренажные конструкции – погруженный в грунт резервуар без днища, вода из которого через гравийный фильтр уходит в землю. Это может быть как классический колодец, так и его горизонтальный аналог (инфильтратор) либо большое инфильтрационное поле из множества труб-дренов. Все дренажные конструкции можно купить в готовом виде либо сделать своими руками из различных стройматериалов.

Классическая колодезная конструкция

Фильтрующий дренажный колодец для септика – это некое подобие обычной выгребной ямы. Только в него попадают уже очищенные стоки. Эффективность доочистки этой конструкции высока, но лишь на песчаных грунтах. Если на участке присутствуют глины, то копать яму для дренажа придется глубже глинистого слоя. В противном случае вода не будет уходить в почву.

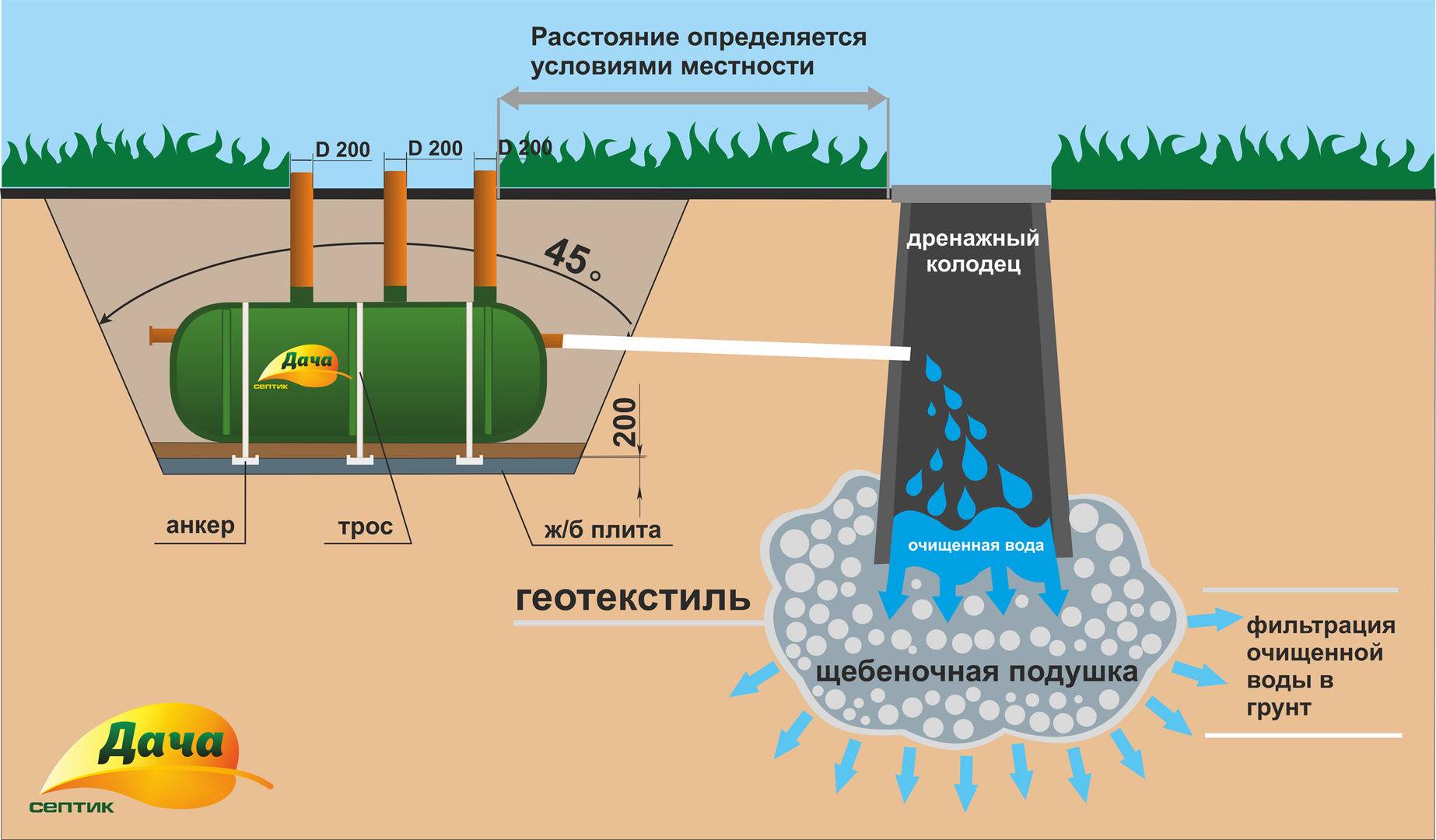

Схема септика с дренажным колодцем из ж/б колец

Колодезную конструкцию с дренированием можно сделать из:

• кирпича;
• автопокрышек;
• железобетонных колец;
• полимеров (готовых пластиковых корпусов).

Первый вариант прослужит меньше всего. Кирпичная кладка под воздействием воды обязательно начнет разрушаться, но ее достаточно легко можно отремонтировать. Старые покрышки от автомобилей дешевы и просты в монтаже. Однако если резину разъест, то отремонтировать колодец будет практически невозможно, придется полностью его переделывать.

Кольца из железобетона долговечны и широко распространены из-за своей дешевизны. Но они тяжелы и при их установке потребуется привлекать кран. Пластиковое изделие является самым дорогим в этой линейке. Зато его смонтировать можно даже в одиночку без привлечения грузоподъемной техники.

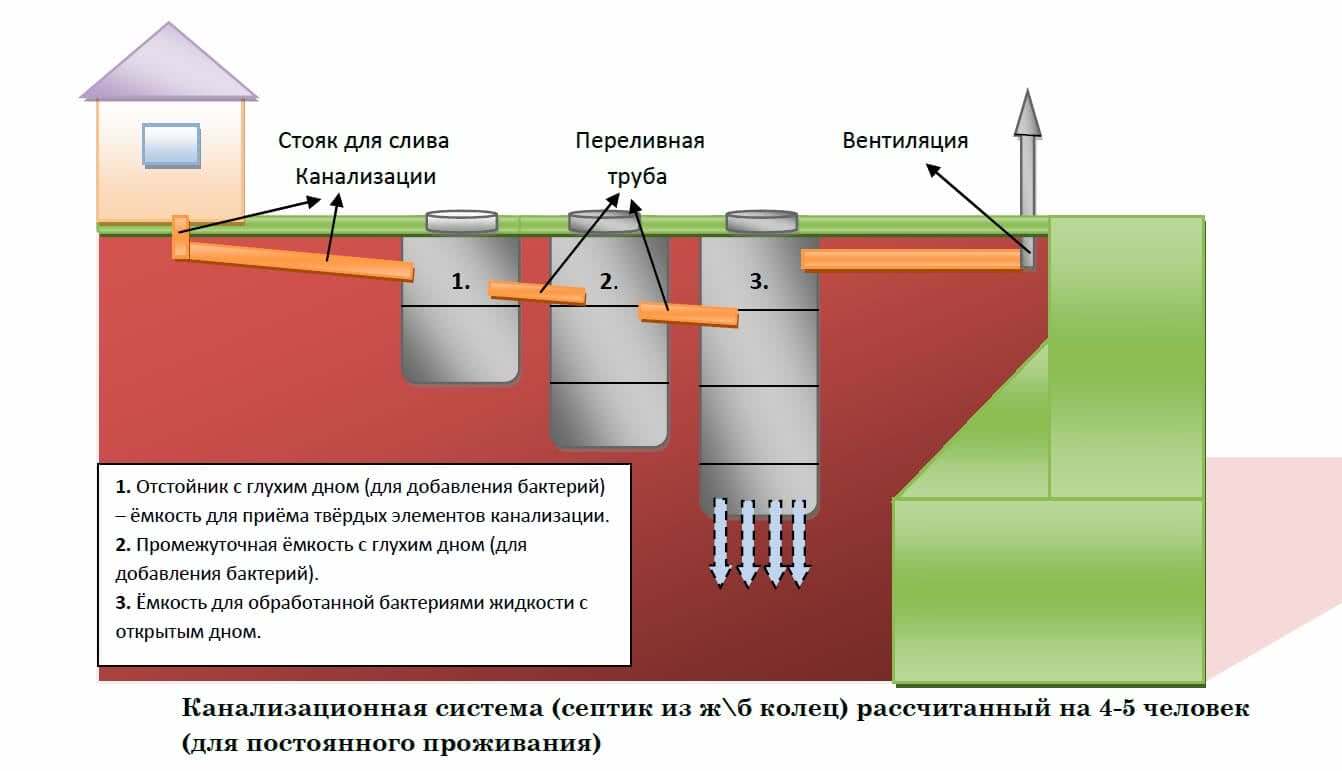

Классическая канализационная система загородного дома: две герметичных емкости и дренаж

Технология монтажа дренажного колодца для септика выглядит следующим образом:

1. Выкапывается котлован глубиной в 3–5 метров и шириной под размер устанавливаемой конструкции.
2. На дне ямы формируется фильтр из щебня толщиной 30–50 см.
3. Монтируются стенки колодца.
4. Подсоединяется ввод канализационной трубы из дома.
5. Конструкция накрывается крышкой.
6. Производится обратная засыпка грунта.

Крышка должна иметь люк, чтобы можно было осматривать колодец и по мере необходимости выполнять его обслуживание. Сверху резервуар надо присыпать почвой на полметра, иначе зимой стоки в нем замерзнут, не успев уйти в грунт. Если морозы бывают сильные, то лучше дренажный колодец вместе с септиком дополнительно утеплить плитами из пенополистирола.

Инфильтратор – горизонтальный колодец

Если грунтовые воды залегают близко к поверхности, то колодезный дренаж малоэффективен. Необходимо устанавливать инфильтратор, который конструктивно напоминает половину трубы, уложенную горизонтально. Сверху корпус, а снизу вместо дна обширный дренирующий фильтр из щебня.

Инфильтрационное устройство доочистки можно:

1. Приобрести в виде готового комплекта заводского исполнения.
2. Сделать своими руками из больших гофрированных труб из пластика.

Готовое изделие обойдется дороже, однако устанавливать его проще простого.

Септик с дренажным колодцем – необходимая система для каждой дачи и частного дома

Во многом выбор между гравием и щебнем при устройстве дренажного колодца септика зависит от наличия и дешевизны материала в той или иной местности. Применять рекомендуется щебенку фракцией в 2–4 см. Камень большего размера тяжел, и кидать его лопатой будет трудновато. А более мелкие фракции спрессуются и не будут пропускать воду.

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

1. Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
2. Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
3. Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

Особенности дренажных колодцев из бетонных колец

Так же как и в случае с пластиковыми системами, колодцы, изготовленные на основе бетонных колец, выполняют функцию отвода воды. Современный ассортимент конструкций включает аналогичные разновидности смотровых, накопительных и поглотительных колодцев, действующих по тому же принципу, что и описанные ранее изделия из пластика.

Преимущества изделий из бетона:

• монтаж осуществляется за один день;
• конструкции полностью герметичны;
• не нуждаются в постоянном уходе;
• имеют невысокую стоимость;
• не выдвигают особых требований к типу грунта (могут устанавливаться даже в зонах с пучинистым или подвижным грунтом).

Обустройство канализационного бетонного колодца

К недостаткам можно отнести только большой вес, из-за чего работы по устройству дренажного колодца из бетонных колец не обходятся без привлечения специалистов и использования тяжелой техники.

Расценки на строительство колодца из бетона:

Наименование конструкции	Тип колец	Общий объем, м³	Высота, м	Диаметр, м	Цена, руб.
Колодец из 3-х колец	КС 10-9	2,1	2,8	1	25000
Колодец из 4-х колец	КС 10-9	2,8	3,7	1	30000
Колодец из 2-х колец и доборного кольца	КС 15-9	3	2,4	1,5	30500

Цена дренажных колодцев из бетона, указанная в таблице, включает затраты на материалы и оплату работы специалистов.

Статья по теме:

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

• Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
• Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».

• Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
• Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
• На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

1. По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
2. Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

• V – требуемый объем щебня, куб. м;
• L – Длина траншей, м;
• H – Высота слоя, обычно равна 0,5м;

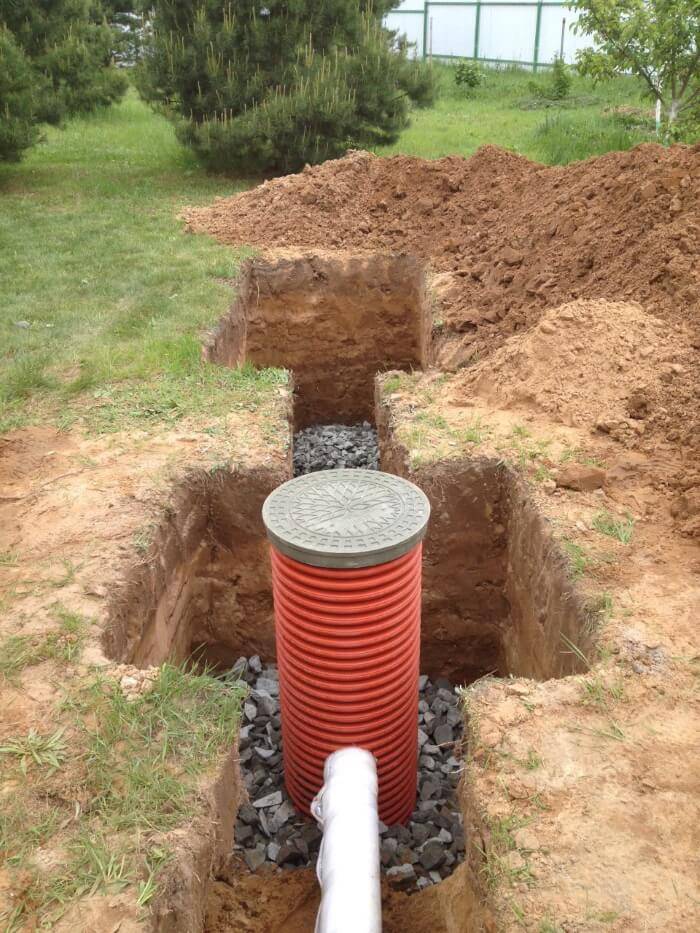

• W – Ширина траншеи, обычно тоже 0,5м.
