Печь для дачи из кирпича: схема порядовки, материалы, кладка своими руками

Как выбрать кирпичное сооружение

Поскольку разновидности печей являются многочисленными, а также обладают многими значимыми отличиями, необходимо осуществить правильный выбор. Для этого нужно не только знать, какие виды представлены на рынке, но и учитывать характеристики помещения и дома. где будет использоваться изделие.

Во время выбора следует учитывать, каковы размеры самого строения, поскольку мощность и параметры печи должны соответствовать этим особенностям.

Дополнительно учитывается. будет ли печка предназначаться для дома, в котором люди проживают круглый год или только несколько сезонов или вовсе недель.

Для каждого варианта должна быть подобрана самая лучшая конструкция, отвечающая всем требованиям, а также легкая в использовании.

Если выбирается печь для частного дома, в котором люди живут постоянно, то она должна быть надежной, капитальной, качественной и эффективной

Для дачи или иного сооружения, которое в большинстве случаев применяется летом, а также несколько дней зимой, подходит небольшая печка, которая не будет занимать много места, да и сам процесс ее создания будет простым.

Выбор места расположения конструкции

Кирпичная печка должна быть не только правильно выбрана, но и грамотно установлена в строении. При этом учитывается, каковаплощадь всего сооружения и той комнаты, в котором будет располагаться печка

Дополнительно важно помнить о назначении конструкции, о безопасности ее установки и о том количестве помещений, которые должны отапливаться с помощью данного оборудования

При правильном расположении можно ожидать равномерного и высококачественного обогрева всего сооружения, а также полной безопасности применения открытого огня в печке.

Таким образом, существует очень много разновидностей печек, которые отличаются разными параметрами, особенностями топок, размерами и иными характеристиками. Выбор должен быть обоснованным и грамотным. чтобы пользоваться полученным изделием было безопасно и приятно, а также, чтобы оно было эффективным и долговечным.

Печи отопительные: назначение и разновидности Размеры и разновидности печного кирпича Разновидности универсальных котлов для дома Печи для дома на дровах из кирпича

Классификация печей из кирпича по месту установки

Печи можно разделить на несколько видов в соответствии с тем, где и как они устанавливаются. Наиболее часто кирпичные печи представляют собой перегородки, размещающиеся в перерубе между кухней и гостиной комнатой. Конструкция подобных агрегатов очень зависит от планировки помещения.

Схема печи с умеренным нагревом.

Так, печь из кирпича может иметь угловую конструкцию. В данном случае ее устанавливают вдоль кухонной стены, а камин располагают в гостиной комнате под углом в 45°.

Печь может являться фронтальной. Топки в данном случае устанавливаются, как правило, по фронтальной стене. Такого рода печи лучше всего подходят для домов, планировка которых не предусматривает четкого разделения на кухню и гостиную, или для домов без стен-перегородок.

Можно создать такую конструкцию, в соответствии с которой камин из кирпича будет установлен на швеллер. В данном случае агрегат размещается в перерубе капитальной стены. Камин должен иметь небольшую массу. Он располагается на консоли, которая будет осуществлять передачу нагрузки на основной фундамент. Этот вариант отлично подходит для домов с разным уровнем полов помещений и для тех ситуаций, в которых нет возможности устраивать фундамент в гостиной комнате.

Критерии выбора

Размер, форму печи выбирают в зависимости от площади дома и необходимых функций

Подбор подходящей печи зависит от многих факторов. Они влияют на конструкцию устройства, габариты, характеристики.

Размер и форма

От габаритов кирпичной печки для дачи зависит, какую площадь она сможет обогреть. Печки могут применяться для отопления комнаты и выступать в качестве разделительной стены между двумя помещениями. Для маленьких комнат следует выбирать компактное миниатюрное устройство

Они имеют меньший функционал, но не будут занимать важное пространство

Выбору топлива уделяется также большое внимание. Обычно кирпичные печи топят дровами, но можно применять и другое сырье (кокс, угли)

Важно заранее выбрать местоположение обогревателя. Следует учитывать, что боковые стенки отдают больше тепла, чем задняя

Этот фактор должен быть предусмотрен при планировании установки в том или ином месте.

Печи бывают разной формы. Можно приобрести или создать модель прямоугольную, Т-образную, с выступом-лежанкой или плитой.

Комплектация

По конструкции печи тоже бывают разные. К наиболее известным относят голландку, шведку, буржуйку и русскую. По комплектации выделяют:

Отопительные печи без дополнительных элементов. В них не входит варочную панель или бак для нагрева воды. Состоят только из стен, дымохода, топки и камер.
Отопительно-варочные изделия также имеют плиту, на которой можно готовить пищу. Иногда оснащены духовой, сушильной камерой, водонагревателем.
Печь-камин. Имеет две топки – печную и каминную, которые можно использовать одновременно или по отдельности.
Комбинированные печи. Включают в себя весь комплекс необходимых функций. Часто оснащаются лежанкой, которую можно использовать как кровать.

Место установки

Пример расположения печи в доме

На выбор места установки печки на даче своими руками оказывают влияние несколько факторов:

Нахождение недалеко от входной двери. Тепло от нагревателя будет создавать преграду для холодного воздуха с улицы. К тому же при выходе дверцы топки в прихожую удобнее доставлять к ней топливо.
Должен обеспечиваться свободный доступ к любой из стенок. Это позволит контролировать целостность стен и очищать камеры.
Для печи нужен отдельный фундамент, который не соединен с основанием дома.
Дымоход должен проходить между балок, не натыкаясь на них.
На полу перед печной дверцей должен лежать жаростойкий настил. Это делается с целью обеспечения пожарной безопасности.

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

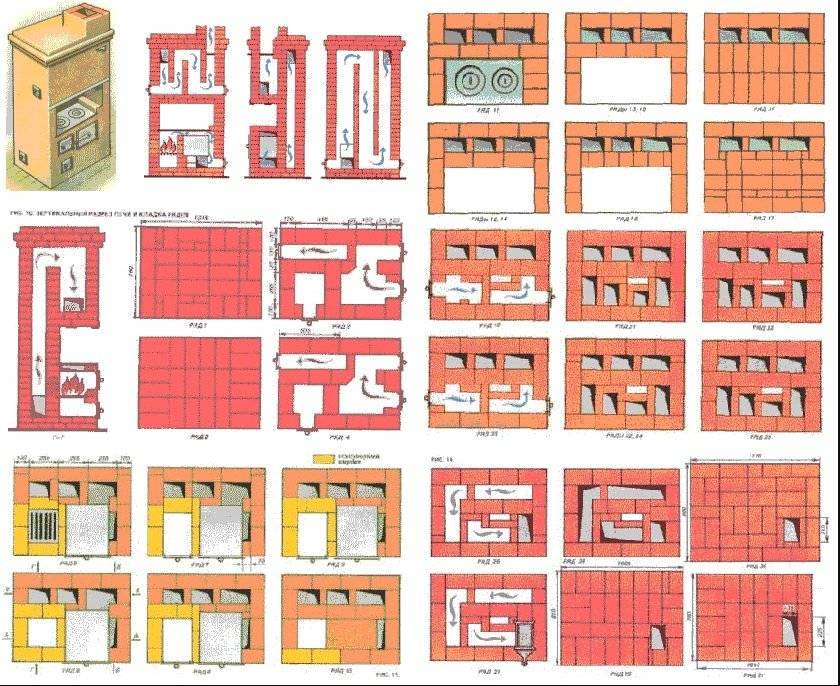

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки. При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Почему именно кирпичная конструкция

Первоначально важно выделить, что сооружения из кирпича являются наиболее оптимальными и подходящими, причем обусловлено это их параметрами и характеристиками. К положительным свойствам кирпичных печек можно отнести:

Кирпич является материалом, который великолепно передает в помещение тепло с помощью разогретых стенок, что позволяет оптимально и качественно обогревать комнаты.
Печи из данного материала способны аккумулировать тепло, а также, даже после прекращения добавления топлива в конструкцию, они достаточно долгое время будут греть помещения.
Соорудить данную конструкцию с применением качественного и подходящего кирпича при желании можно самостоятельно, поскольку здесь важно только иметь в наличии оптимальную и правильную порядовку, а также знать, как класть материал, какая разновидность топок и самих печек будет выбрана, и какой раствор будет применяться для кладки.
Кирпич является материалом, который устойчив к механическим и иным видам воздействия, а также является безопасным и долговечным, в результате чего полученные сооружения обладают долгим сроком службы и великолепной надежностью.

К минусам кирпичной печки для дома можно отнести то, что она достаточно долго нагревается, поэтому обогреть полностью холодное помещение можно будет через довольно продолжительное время после начала разогрева конструкции.

https://youtube.com/watch?v=tfGdZZ_QoV8

Технология кладки

Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом. Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей. Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания. Теперь дымоход

Тут важно помнить о мерах пожарной безопасности. Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель

В период активной сушки печь протапливают

Для этого нужно буквально несколько недель. В период активной сушки печь протапливают

Делают это до тех пор, пока все швы станут одинакового тона.

Проект, чертежи

Прежде, чем приступать к основной работе и брать в руки кирпичи, следует изучить основные части печного устройства, которые при грамотной сборке дают высокий уровень надежности и лёгкость в эксплуатации. Если упустить при возведении печи хоть один составной элемент или же использовать некачественные материалы, то такая конструкция прослужит недолго либо будет плохо работать.

Если у вас нет опыта, начните со складывания макета из деревянных кирпичиков

Для того чтобы изучить устройство любой печи, следует иметь хотя бы минимальное умение читать чертежи. В них изображается конструкция печки, её габариты и формы с применением условных обозначений и указанием неких правил.

Если чертеж сделан грамотно и с соблюдением всех правил, то на нем можно увидеть, как будет выглядеть будущая конструкция в целом, в разрезе и т.д.

С помощью контурной (жирной) линии изображаются контуры предметов, а вот тонкие используются как:

размерные (применяются для проставления размеров);
выносные (линии, между которыми чертятся разменные линии);
условная штриховка (обозначает, какой материал применялся для изготовления элемента).

Кирпич

Красный печной кирпич

Огнеупорный (шамотный) кирпич

Кирпич со стёсанной стороной, обращённой вниз

Кирпич со стёсанной стороной, обращённой вверх

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Шведка: плюсы и минусы

Из кирпича также возводят шведские печи (шведки). Они являются более компактными конструкциями, чем русские. Такие кирпичные печи обладают двумя функциями: отопление помещения и приготовление пищи. Поэтому их нередко называют отопительно-варочными конструкциями. Они особенно хороши, если ваша кухня имеет площадь не более 30 м 2. Длина и ширина шведских печей обычно составляет порядка метра, а высота – около 2 метров. Строятся они обычно из шамотного кирпича.

Схема печи для бани.

Такие кирпичные печи можно отапливать углем или дровами. Расход топлива здесь небольшой и напрямую зависит от времени года. Конструкция у шведской печи следующая: топка, над ней находится чугунная плита, рассчитанная на две конфорки, сбоку расположен духовой шкаф. При этом нередко мастера делают на ее наружной поверхности ниши-полки, предназначенные для сушки продуктов и посуды. Строят шведскую печь по-особому

Важно, чтобы ее плита располагалась на кухне, а остальная часть в другой комнате. Такие конструкции отлично подходят как для загородных домов, выполненных из кирпича, так и из бруса

Минус у таких кирпичных печей только один – невысокая пожаробезопасность. Однако некоторые делают для шведских печей специальные заслонки. Они препятствуют возникновению возгорания в жилище.

Другие классификации конструкций

Помимо своего предназначения, печки отличаются друг от друга по другим параметрам. Какие бывают виды в соответствии с формой? Сюда можно отнести следующие печки:

прямоугольные, которые считаются достаточно простыми в формировании;
квадратные, отличающиеся компактными размерами;
угловые, подходящие для небольших помещений, а также занимающие то место в комнате, которое обычно вовсе является пустым;
круглые, считаются экзотическими и очень красивыми;
Т-образные, считающиеся традиционными.

Какие варианты будут выбраны будущими пользователями, зависит от размеров помещения, где предполагается устанавливать оборудование, а также от вкусов и пожеланий самих собственников

По конструкции топок также выделяются различные печки

Дополнительно важно учитывать, что эффективность зависит от толщины их стенок. Поэтому выделяются следующие устройства:

толстостенные, считающиеся самыми эффективными;
тонкостенные, использующиеся обычно только для процесса готовки;
комбинированные, которые обычно представлены отопительно-варочными моделями.

Следует отметить, что обычно для защиты уже созданных кирпичных сооружений, а также для их привлекательного внешнего вида, используются различные виды отделки

оштукатуренные;
выполненные с применением специального декоративного кирпича;
обвязанные плиткой или печным кафелем;
закрепленные в футляр из металла.

Каждый вариант считается привлекательным и интересным. Некоторые люди при самостоятельном создании сооружения из кирпича вовсе не украшают его какими-либо дополнительными материалами.

При выборе конструкции следует дополнительно учитывать, какова структура и особенности ее дымохода. При этом выделяются печки со следующими дымоходами:

прямоточными;
противоточными;
с каналами, расположенными вертикально или горизонтально;
однооборотные или многооборотные;
с полным отсутствием каналов;
с нижним вариантом прогрева.

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь – всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

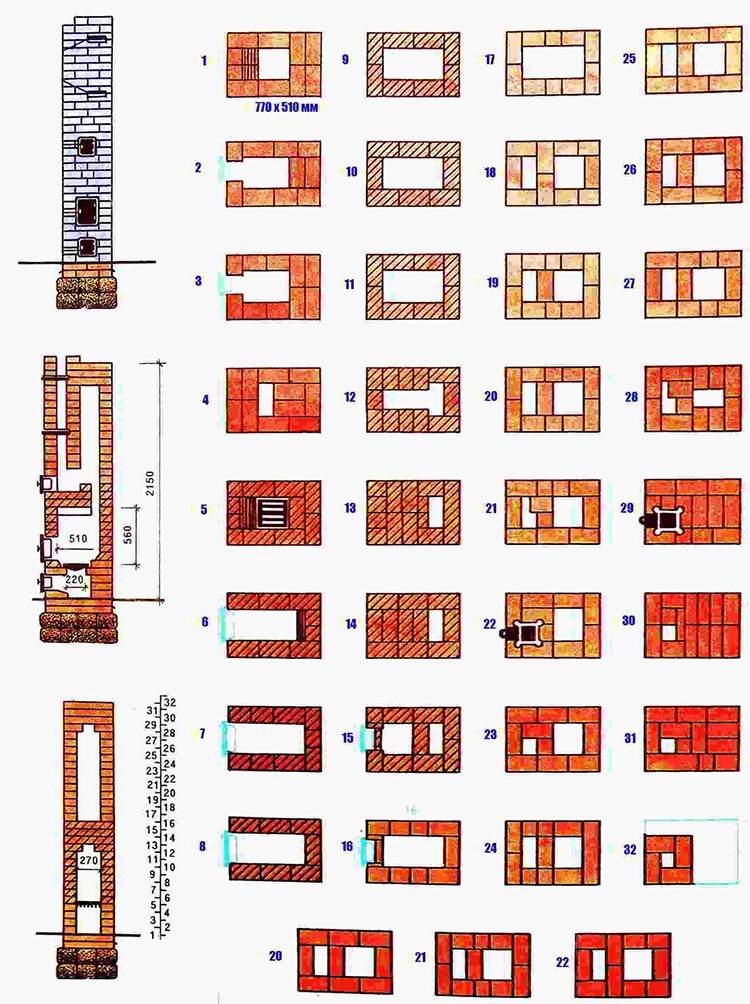

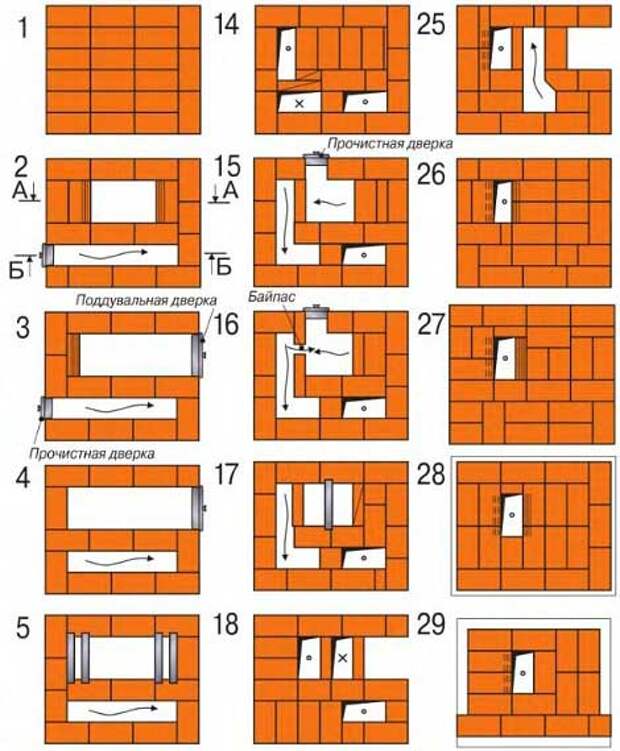

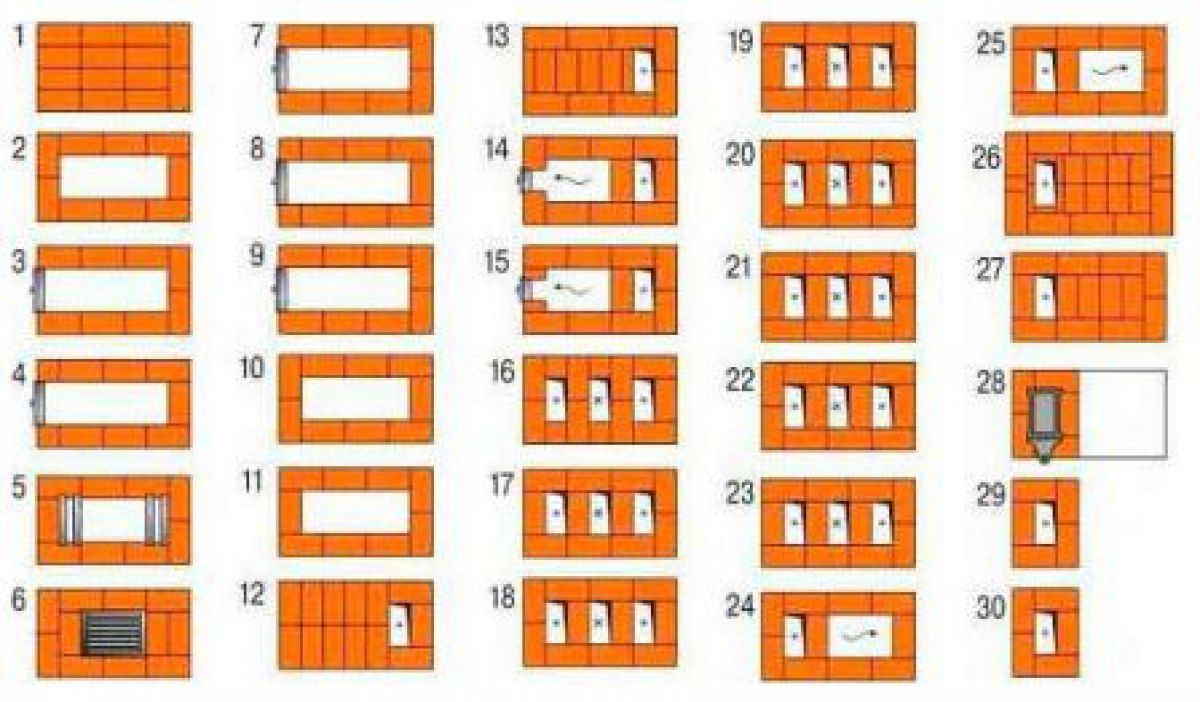

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами – так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала – в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство – кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний “вышибной” кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой – девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

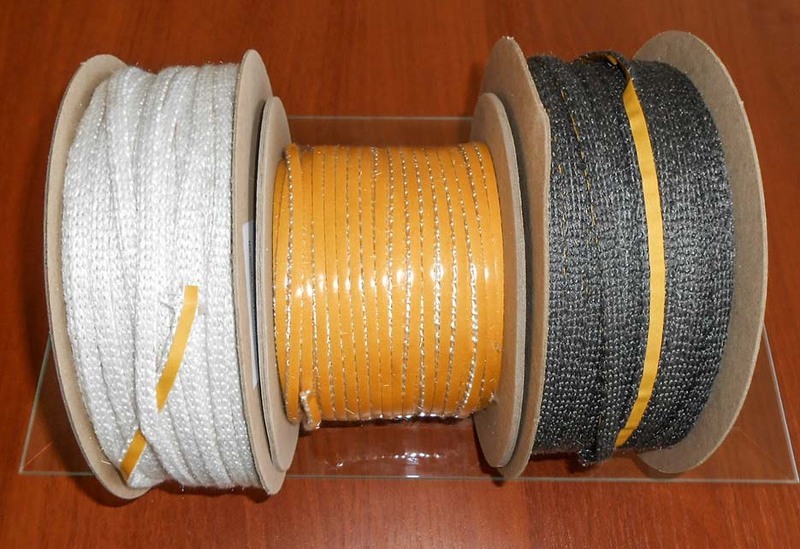

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается “вышибной” кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался – по ее периметру прибивают плинтус.

Классификация печей

Помимо вышеописанных вариантов существуют еще и другие виды печек из кирпича, которые можно разделить по нескольким категориям:

Температура нагрева внешних стенок:

Умеренная. от 60 до 90 градусов.
Повышенная. до 120 градусов.
Высокая. свыше 120 градусов. Чаще применяются для хозяйственных и промышленных помещений.

Движение газов по каналам:

Безканальные-колпаковые.
С последовательным соединением.
Двумя или одним каналом – параллельный способ.
Комбинированная система.

Можно разделить и по отделке:

Ну и, конечно, может отличаться сама инструкция кладки, система перекликания швов, использования строительных материалов.

Выбор печей достаточно широкий, каждый найдет что-нибудь для себя. Вот только стоит помнить, что не всегда дорогостоящие изделия являются гарантами качества, а дешевые – могут пойти во вред вашему дому. Старайтесь найти золотую середину, выбрав для себя наиболее оптимальный вариант.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
