Как закрепить мауэрлат к газобетону без армопояса

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.

Крепление мауэрлата Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона. Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

При кладке здания из газобетонных блоков, после каждого этажа устраивают железобетонный пояс. Это необходимо делать для предотвращения изгиба, кручения, других изменений геометрии всей конструкции от сейсмических нагрузок, подвижки грунтов, ветра. Стены из газобетонного блока не выдерживают таких нагрузок.

Второе — газобетонные блоки очень чувствительны к попаданию влаги внутрь. Они сразу размокают и теряют прочность. Железобетонный пояс плотно перекрывает поры. Теперь, даже если попадёт влага между перекрытиями, она не проникнет внутрь блока.

Армированные пояса делают двумя способами: со съёмной опалубкой из досок, или установкой по верху газобетонной стены специальных U — образных блоков. В обоих случаях, внутри желобов укладывается арматура расчетного сечения и вида, связывается проволокой. Бетонируется монолитный железобетонный пояс за один проход, без промежутков по времени.

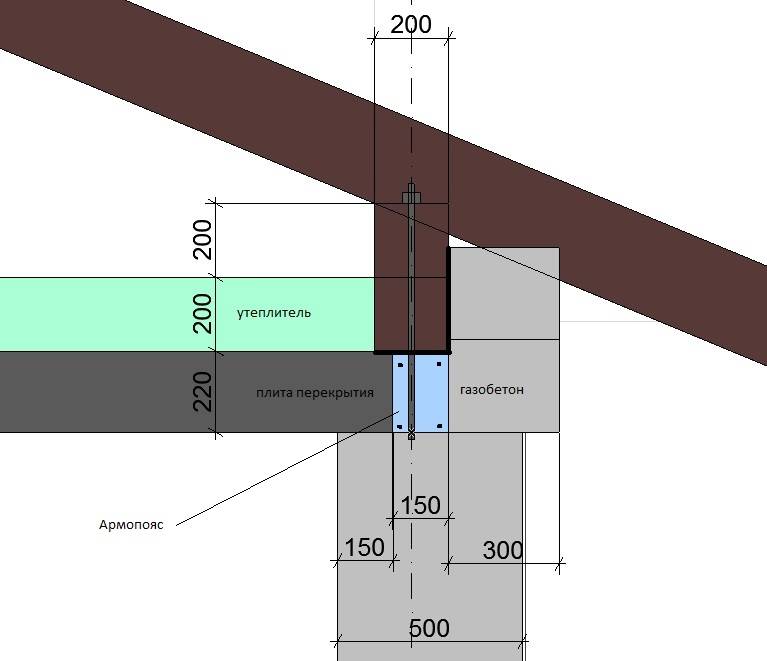

Верхний армированный пояс позволяет просто решить вопрос о том, как крепить брус к газобетону. Для этого, при бетонировании, в заранее размеченных точках, устанавливают анкера или шпильки. Разметка установки анкеров производится с учётом мест опирания стропил и состыковки брусьев.

После затвердения бетона, на брусе делают отметки, просверливают отверстия и устанавливают на анкера или шпильки. Остаётся крепко притянуть брус гайками к поверхности пояса.

Расчёт типоразмеров подстропильных балок

Размер балки зависит от следующих факторов:

• периметр стен;
• конструкция кровли;
• целевое использование чердачных помещений (жилое или нежилое);
• климатические особенности региона.

Подбирается мауэрлат с таким расчётом, чтобы его ширина была не меньше 1/3 толщины стен. Длина выбирается в соответствии с длиной стены. При невозможности допускается соединение между собой двух балок одинаковой длины. Чтобы обеспечить надёжность фиксации, соединение выполняется с заходом: на краях вырезаются пазы, составляющие половину толщины бруса, после чего балки скрепляются между собой гвоздями.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 — М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Разновидности крепления

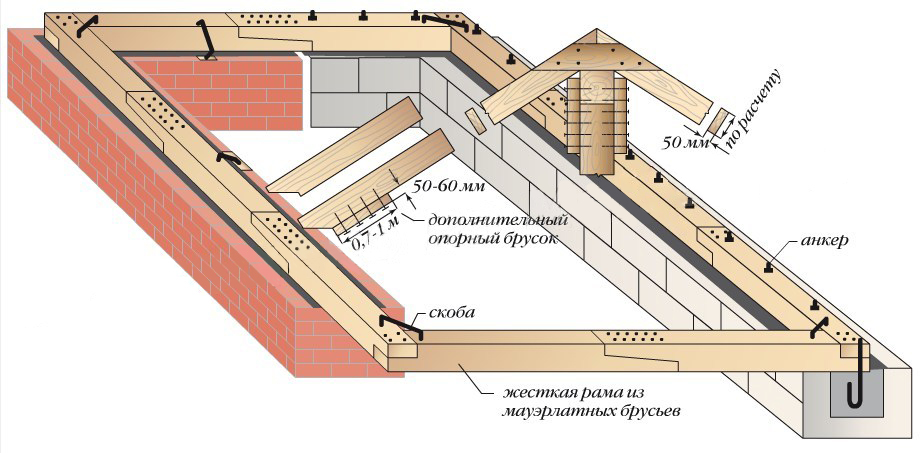

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

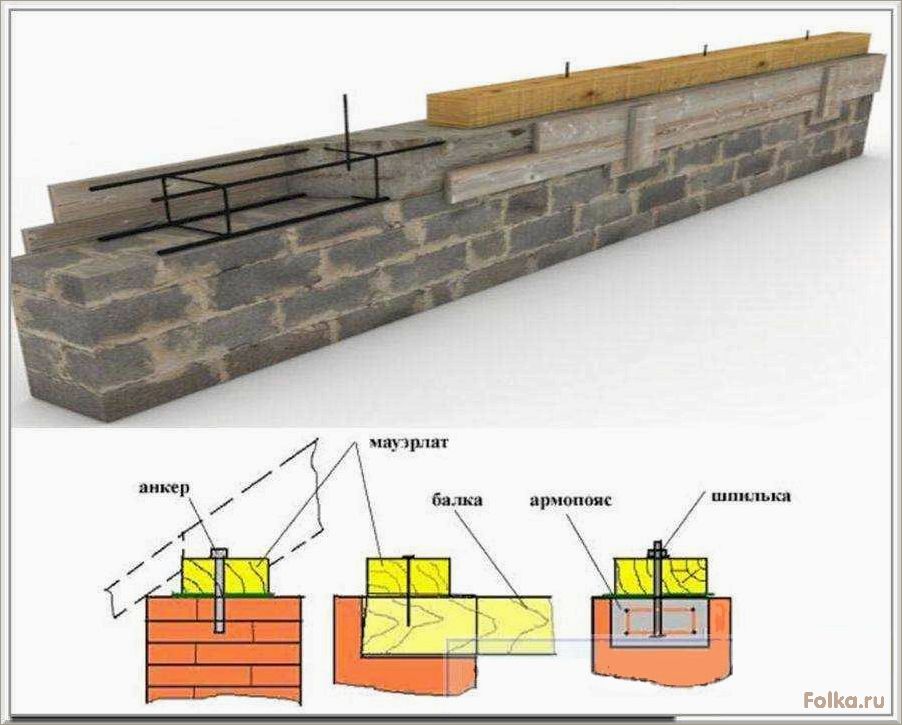

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Крепление на анкерах к газобетону.

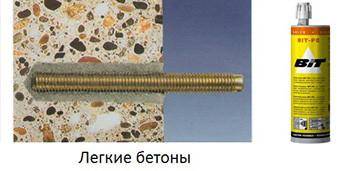

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Последствия отсутствия армопояса в доме из газобетона Источник yandex.net

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

• При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
• К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
• Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
• Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
• Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Правильно выполненная фиксация мауэрлата Источник krysha-expert.ru

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Крепление мауэрлата без армопояса

При желании можно обойтись и без устройства армопояса, хотя лучше этого не делать. Некоторым оправданием для такого решения может стать простая конструкция и малый вес крыши, невысокие требования к постройке (хозблок, сарай и т.д.), отсутствие в регионе серьезных ветровых и снеговых нагрузок, выбор такой конструкции кровли, которая не будет создавать значительных распирающих нагрузок.

Проволокой или стальной лентой

Один из вариантов, как крепить мауэрлат к газобетону без армопояса, позаимствован из технологии кирпичного строительства, когда поперек кладки за несколько рядов до её завершения закладывают длинные пучки стальной проволоки.

Длина концов с обеих сторон должна быть такой, чтобы их хватило на обхват верхней части стены вместе с деревянной балкой и выполнение скрутки. Такие пучки закладывают в кладочные швы с шагом, равным расстоянию между стропилами, но со смещением от них.

Способ простой и на первый взгляд надежный, но только в отношении стен из кирпича или других прочных и плотных блоков. Газобетон легко распиливается обычной ножовкой, а значит, может постепенно разрушаться и проволокой при её сильном натяжении и вибрации от нагрузок и ветра.

Поэтому вместо проволоки лучше использовать полоски стали, как показано на следующей иллюстрации.

Крепление мауэрлата химическими анкерами

Обычные анкерные болты в случае с газобетонными стенами применять не рекомендуется. При их затягивании хрупкие блоки могут трескаться, кроме того, потребовались бы очень длинные анкера длиной около полуметра, чтобы они прошли сквозь мауэрлат и хотя бы один ряд блоков. Но и при этом гарантировать надежность такого крепления нельзя.

Поэтому вместо обычных анкеров лучше использовать химические. По сути, химический анкер сам по себе не является крепежной деталью. Это быстро схватывающийся клеевой состав, которым заливают просверленное в газобетоне отверстие, а следом загоняют в него стальную шпильку. На неё после застывания смеси насаживают брус мауэрлата и затягивают гайкой через шайбу.

Этот вариант монтажа мауэрлата на газобетон показан в видеоролике во всех подробностях:

Использование химических анкеров считается самым надежным способом крепления любых конструкций к газобетону по следующим причинам:

• полимерный состав не подвержен разрушению химическими, биологическими и атмосферными воздействиями;
• он не создает распирания внутри блока, так как композит из просверленного канала частично перетекает в поры газобетона, создавая большую площадь сцепления и не вызывая образования трещин;
• прочность химического анкера позволяет рассчитывать на стабильность крепления в течение нескольких десятков лет.

Крепление мауэрлата вмурованными шпильками

Замуровать крепежную шпильку в газобетонную стену можно и без создания армопояса. Соединение получится не таким надежным и долговечным, но достаточно прочным. Однако использовать его при строительстве жилых домов и других «ответственных» зданий все же не стоит.

Шпильки придется немного модифицировать, приварив к их нижней части пластины из листовой стали толщиной 2-3 мм. Они могут быть круглыми, квадратными или прямоугольными – любой формы и такого размера, чтобы не выступали за пределы кладки и полностью закрывались кладочным раствором.

В результате должны получиться перевернутые «грибки» с плоской шляпкой и ножкой такой длины, чтобы она проходила сквозь один блок и мауэрлат и выступала над поверхностью на 3-4 см.

Устанавливают шпильки в кладку при монтаже блоков последнего верхнего ряда. Если для кладки используется обычный пескоцементный раствор, их можно вмуровывать в вертикальные швы. При кладке на специальный клей, который наносится тонким слоем, в блоках просверливают сквозные отверстия под шпильки и делаются выборки на нижней плоскости под пластины, чтобы из-за их толщины не увеличивать кладочный шов.

Далее работы выполняются по отработанной схеме:

• на торах стены раскладывают гидроизоляцию;
• брус укладывают на шпильки и простукивают, чтобы получить метки для сверления отверстий;

после их изготовления мауэрлат насаживают на шпильки и через шайбы прижимают к стене посредством затягивания гаек.

Подробнее о мауэрлате

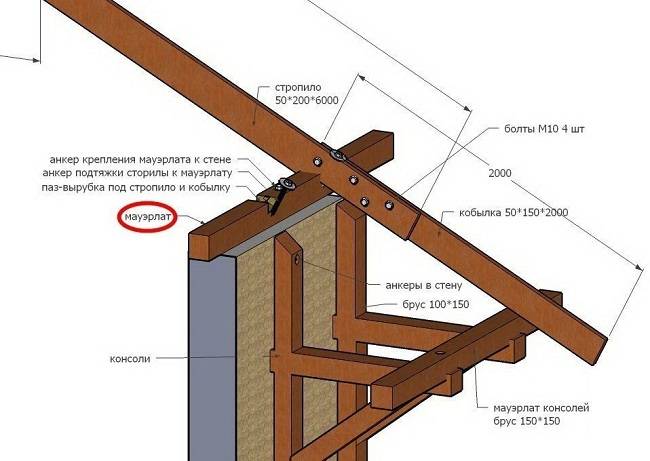

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

• распределение нагрузки стропильных ног по стенам здания;
• фиксация стропильной системы к домовой коробке.

к меню

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню

Это интересно: Потолочный кондиционер: это необходимо знать

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

• крупные размеры, благодаря чему кладка проводится точно и быстро;
• идеально ровные грани и плоскости, что дает возможность экономить на клее;
• низкая теплопроводность, близкая к хвойным породам древесины;
• легкость материала, который не оказывает существенной нагрузки на фундамент;
• гигроскопичность — необходима качественная гидроизоляция;
• хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс – замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система.
Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

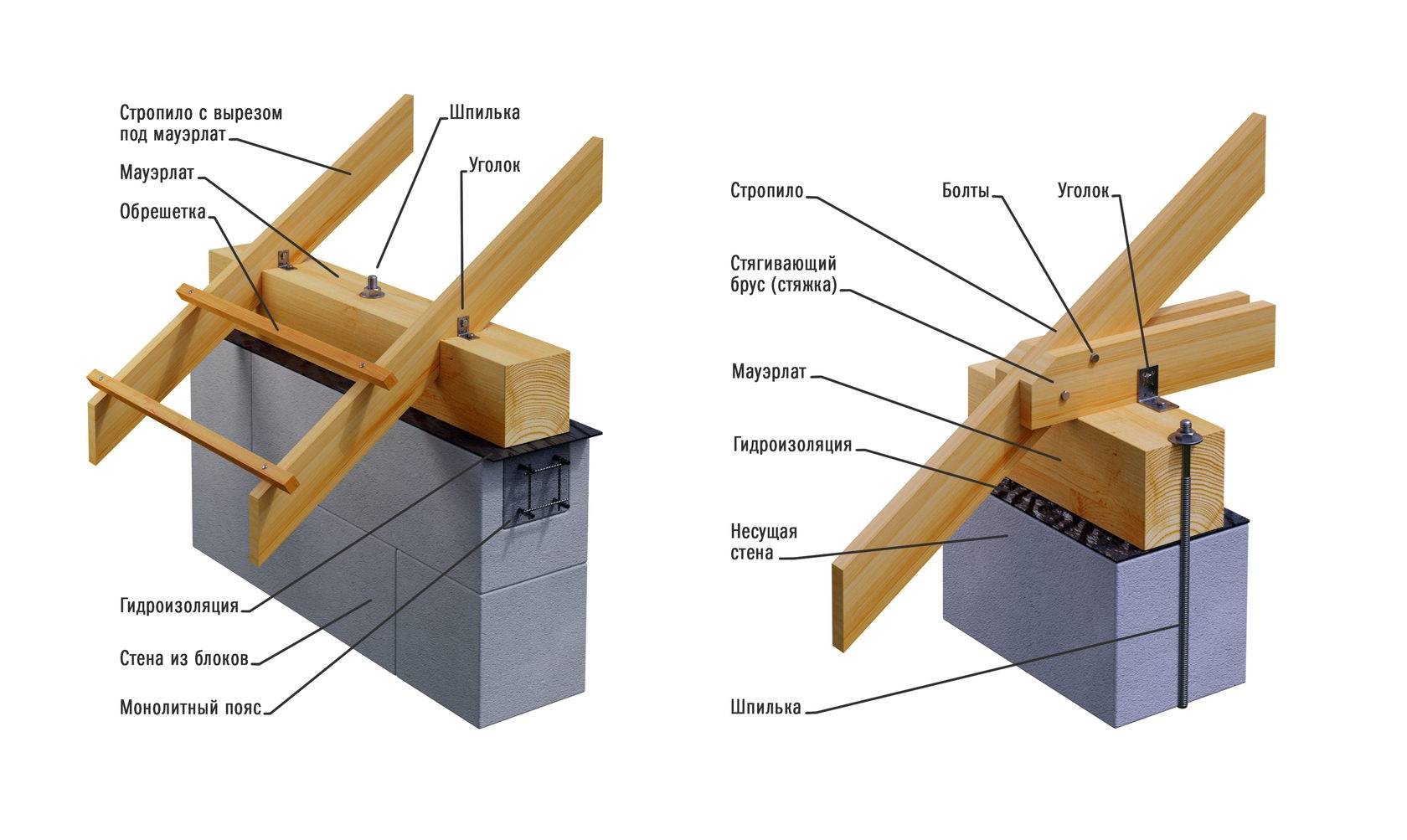

Схема крепления при помощи шпилек (справа) и скоб (слева)

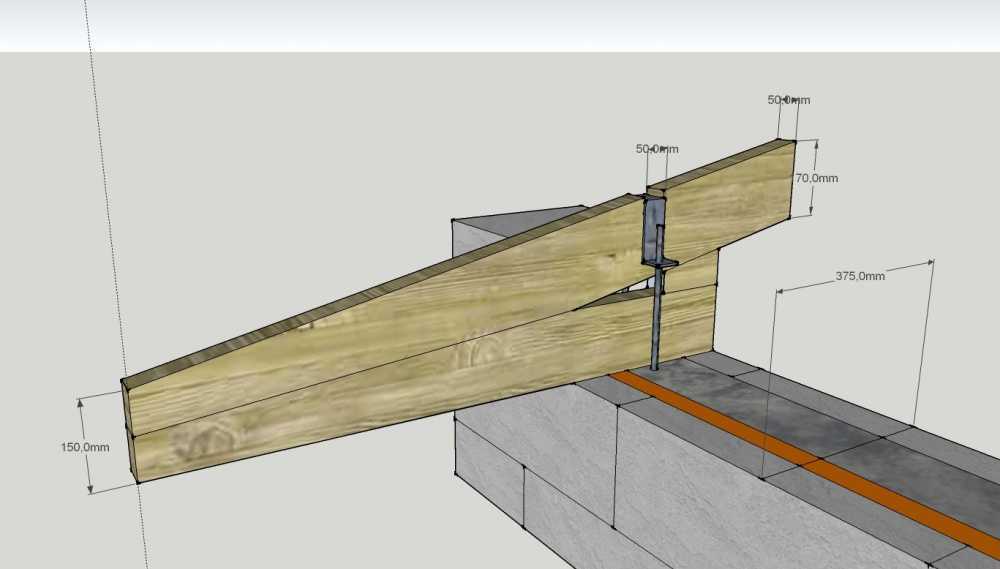

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики.
Этот метод крепления шпильками предпочтителен для большинства строений.
Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка

Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Способы крепления

Оптимальным считается крепление заподлицо данного материала с внутренней поверхностью стенок дома. Категорически не рекомендуется укладывать мауэрлат на дом ближе 5-6 см от внешней плоскости стен.

Схема крепления мауэрлата к армопоясу.

1. Мауэрлат обязательно крепить к стенке строения. При этом снаружи рекомендуется сделать защитное заграждение для мауэрлата, желательно из кирпичной кладки. Не следует забывать и про гидроизоляцию, она необходима для защиты дерева. Не стоит особенно переусердствовать, хватит и двух слоев рубероида.
2. Непосредственно способов крепления такой конструкции, как мауэрлат, на дом существует несколько. Если стены кирпичные – в кладку, на несколько (2-3) рядов ниже самого верхнего ряда стены вмуровывают деревянные бруски.
3. Именно к данным брускам впоследствии будет осуществлен крепеж мауэрлата при помощи скоб. При строительстве крыш для домов, построенных из керамзитобетонных либо пенобетонных, газосиликатных блоков, под крышей следует сделать железобетонный пояс.
4. Во время заливки данного пояса в него необходимо заложить резьбовые шпильки. После этого в мауэрлатных брусьях высверливают отверстия под данные шпильки и уже непосредственно на них устанавливают брусья, которые притягивают к стенкам дома гайками с шайбами.

Наиболее распространенным являются шпильки диаметром 1 2 – 1 6 мм. Их необходимо устанавливать не реже чем через 1,6-2 м.

Существует и крепеж мауэрлата на дом при помощи шпилек, предназначенный для кирпичных стенок. Так, во время строительства стен шпильки вмуровывают в кирпичную кладку так, чтобы глубина была минимум в 3 ряда кирпичей.

Схема укладки мауэрлата.

Для экономии вместо шпилек рекомендуют вмуровывать простую арматуру, приваривая гайки к ней сваркой. В том же ряду кирпичной кладки, где в дом вмуровываются шпильки (арматура), необходимо вложить толстую (3-6 мм), стальную проволоку, концы которой должны иметь достаточную длину для того, чтобы обвязать мауэрлат.

Отметим, что зачастую во время установки такой конструкции, как мауэрлат, возникает необходимость срастить брусья. Делают это зарезкой брусьев в полдерева, с последующим их скреплением болтами или гвоздями.

1. Одним из наиболее популярных в последнее время является крепление мауэрлата, при котором используются исключительно обрезные доски размером 50х150 мм (как правило, до 6 0 х 1 6 0 мм).
2. Изначально необходимо разложить на стены один ряд досок, после чего закрепить их на дом при помощи анкерных винтов (не болтов, поскольку их головки будут выступать). Длина анкеров должна быть не меньше 20 см.
3. Отверстия в железобетонном поясе либо кирпичной кладке проделываются при помощи перфоратора, просверлив предварительно доску обычным сверлом. Затем необходимо разложить на дом следующий ряд досок, прибив их к первому ряду при помощи простых 100 мм гвоздей.
4. Стыки досок следует сделать в других местах, осуществив, таким образом, перевязку. В углах доски также нужно укладывать с перевязкой. В результате получится мауэрлат, толщина которого 100 мм, что вполне достаточно.

Данный способ крепления мауэрлата на дом, особенно к керамзитобетонным блокам, пользуется популярностью по нескольким причинам. Прежде всего, на высоту доски поднимать намного легче, чем брусья. Следующая причина – отсутствует необходимость осуществлять зарезку в полдерева.

Можно ли обойтись без мауэрлата

Мауэрлат это своего рода фундамент для всей кровельной конструкции в виде мощной деревянной балки, установленной на верхний торец стен. Он принимает на себя нагрузку от стропил, кровельного покрытия и прочих элементов крыши, и передает её на стены. Его задача – распределить эту нагрузку равномерно, устранив точечное давление на места опирания стропил на стены.

Если бревенчатые, каркасные и монолитные бетонные дома не нуждаются в таком конструктивном элементе, то установка мауэрлата на газобетон обязательна, как и на стены из других штучных материалов. Дело в том, что нагрузки от скатной крыши обладают распирающим действием, которое усиливается при воздействии ветра и тяжести лежащего на крыше снега.

Если их не снимать путем равномерного распределения на весь периметр стен, они могут разрушить кладку. В зданиях из бруса или бревна эту задачу выполняют верхние венцы, в каркасниках – брусы верхней обвязки, с монолитом тоже все понятно. А вот кирпичи и блоки, связанные друг с другом только тонким слоем раствора, могут не выдержать выталкивающего давления.

В случае с газобетоном и другими пористыми блоками есть и риск их разрушения в точках опоры стропил из-за недостаточной прочности.

Есть у мауэрлата и другое, чисто практическое назначение. К деревянной основе гораздо проще крепить деревянные же стропила, чем к стене из менее податливого материала. Причем можно выбирать самые разные способы крепления от «глухой» врубки до использования статичного и подвижного крепежа.

В случае с использованием металлической подкровельной системы мауэрлат тоже делают из стального швеллера, но в частном строительстве это практикуют редко и не в случаях с газобетоном.
