Как сделать отопление в частном доме своими руками

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

• Одинаковый режим температуры во всех помещениях.
• Продолжительность срока эксплуатации.
• Возможность использования разных материалов труб, метизов (полипропилен, металл).
• Бесшумность работы.
• Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

• Конвекторы электрические.
• Завесы воздушные.
• Масляные радиаторы с тэнами.
• Инфракрасные излучатели (УФО), теплый пол.
• Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

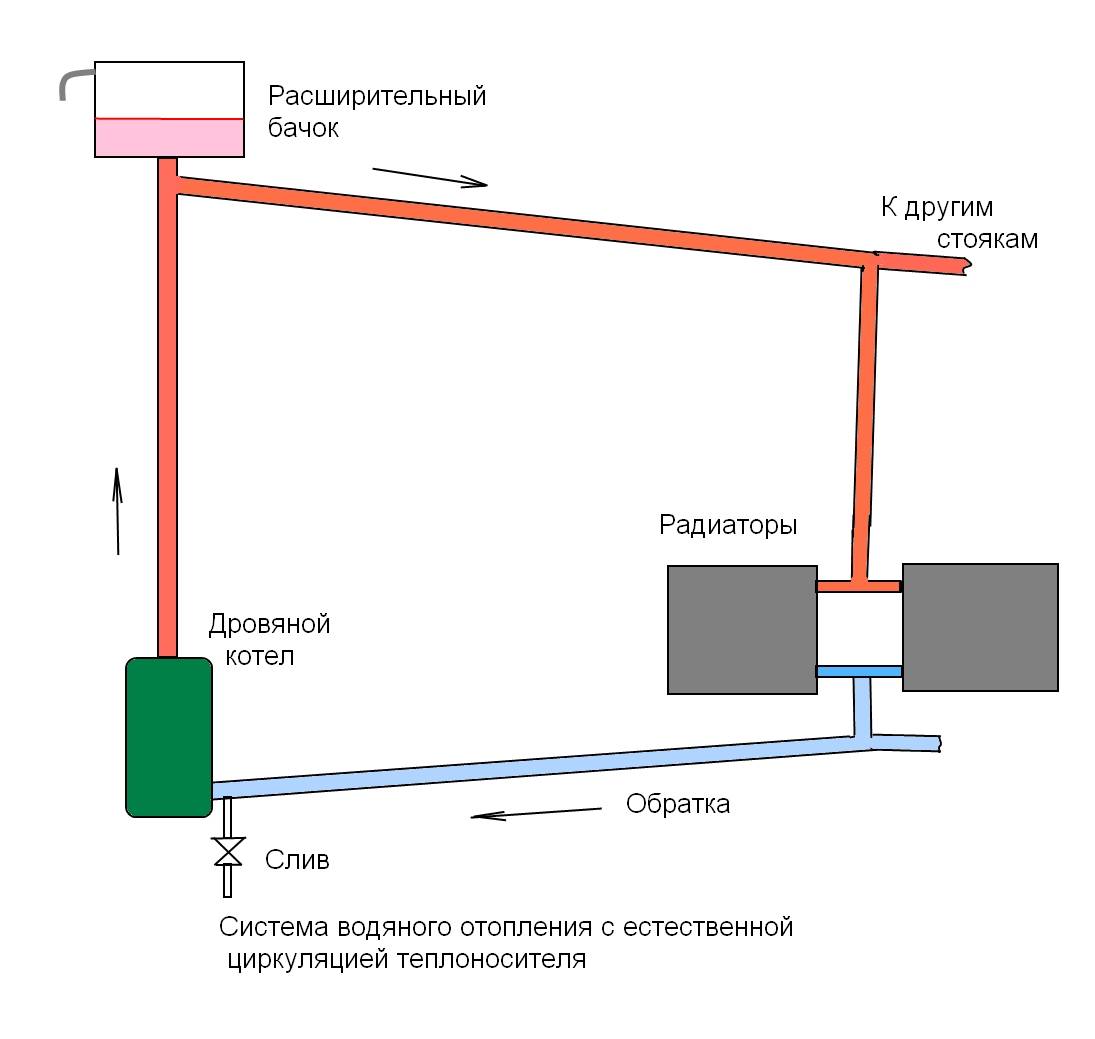

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

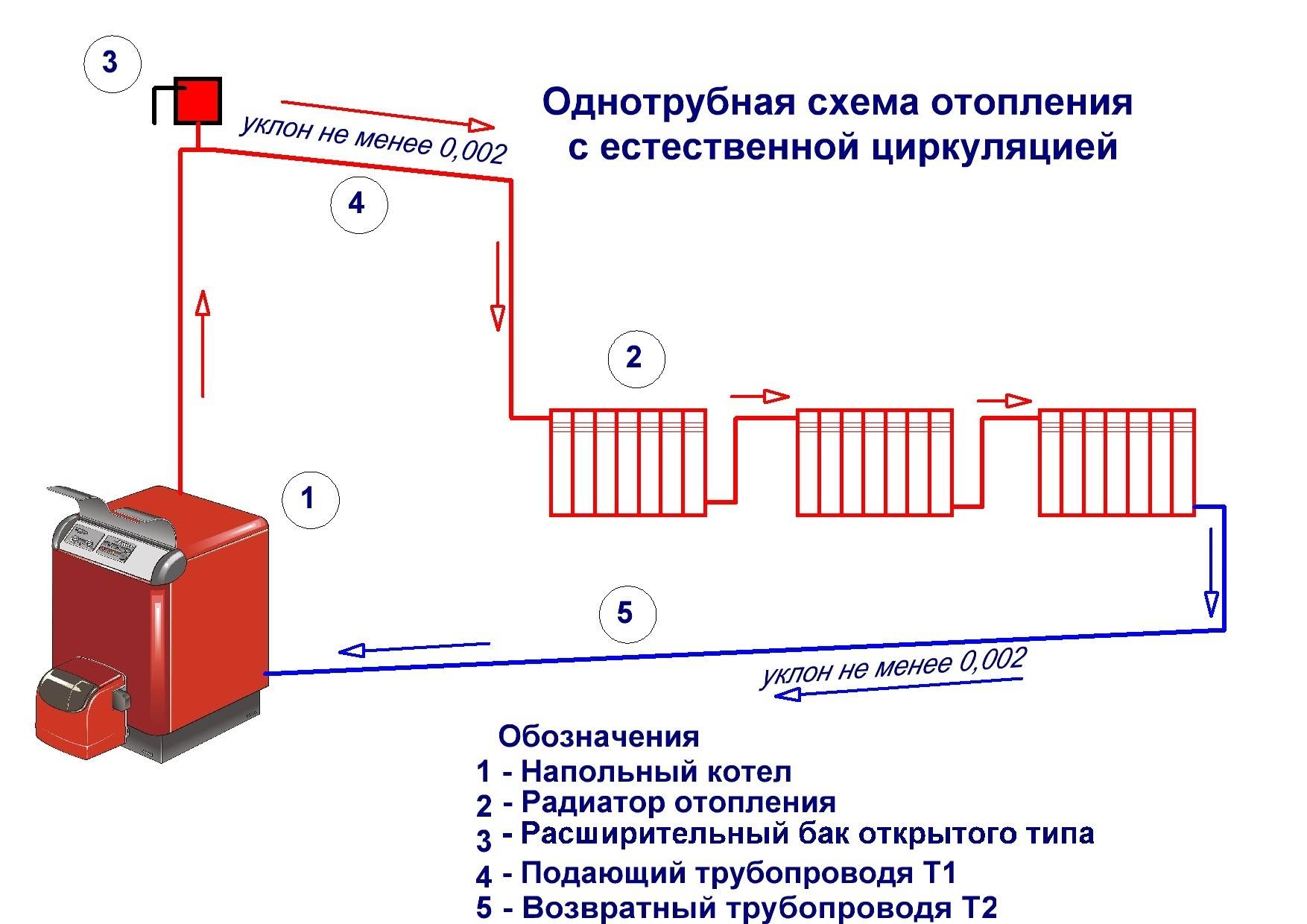

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

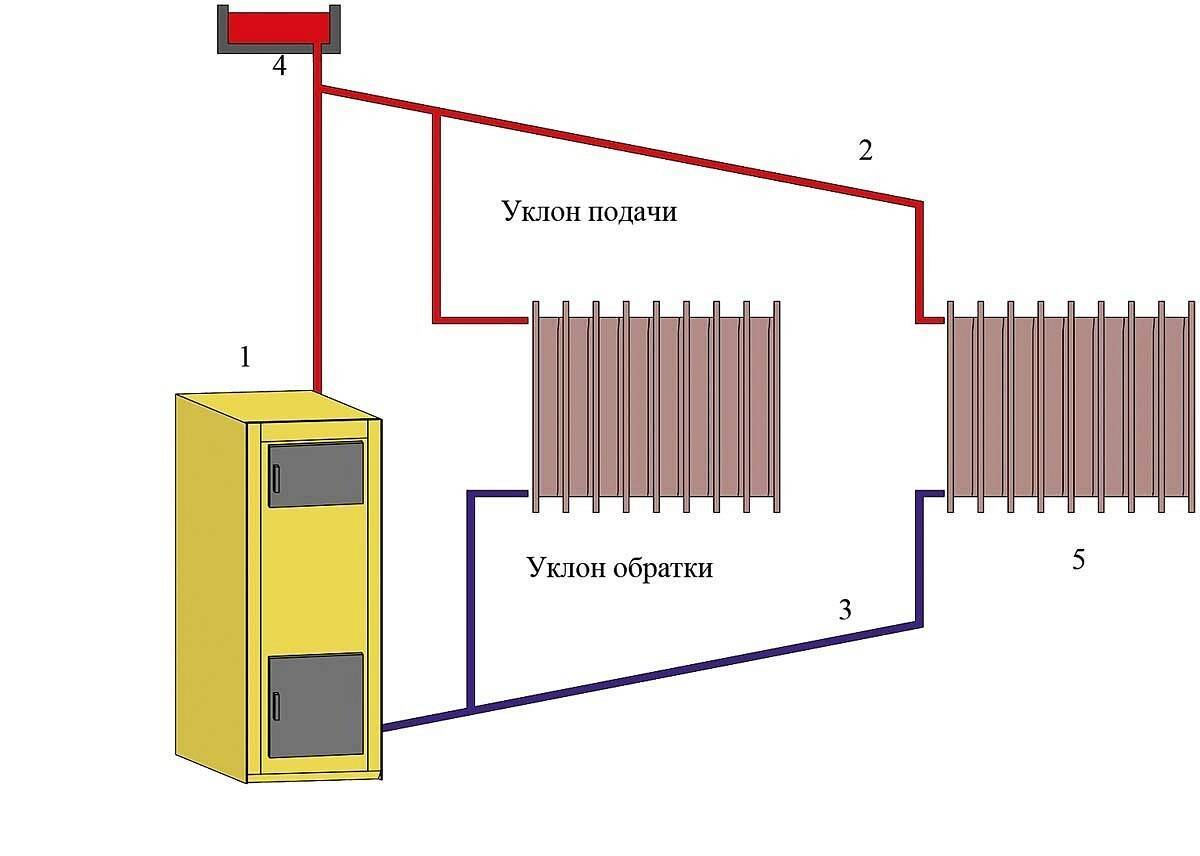

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

• сталь;
• медь;
• нержавеющая сталь;
• полипропилен;
• полиэтилен;
• металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

• Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
• Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
• Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
• Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.
