Виды
Оголовок скважины — это не простая крышка, он являет собой пластиковый или металлический механизм, закрывающий верхний срез обсадной трубы. Прибор обладает сложной конструкцией, рельефом, фитингами, крюками, другими приспособлениями для удержания шланга, страховочного троса нагнетателя, провода питания. Все что входит в ствол, проходит через него, дополнительно упорядочиваясь и фиксируясь им.
На верхней крышке стандартно располагаются отверстия для шнуров, а также рым-болты с петлями, служащие для поднятия конструкции или подобных манипуляций. Изнутри крепятся один или несколько карабинов.
Виды:
- прибор, состоящий из простого (низ) и воротникового глухого фланца (верх), на котором размещены необходимые отверстия, штуцеры. Эти две части соединяются зажимными болтами. Посередине между ними — резиновый уплотнитель. Являет собой герметичную многофункциональную крышку скважины;
- бетонные изделия. Редко используются для обычных систем. Они не герметичные, предназначены для колодцев, больших бетонных конструкций. Это цилиндр наподобие воротникового фланца с необходимыми функциональными частями;
- простая крышка для скважины без уплотнителя или негерметичный цилиндр с откидным или съемным верхом. Такие металлические накрывки зачастую делают вручную с помощью сварочного аппарата. Их функциональность ограничена. Они имеют упрощенное устройство, как правило, без эффективного уплотнителя. Предназначенные для простого закрывания отверстия со всеми необходимыми выходами, но без особых дополнительных возможностей.
Первая разновидность — самая распространенная и традиционно используется для скважин около частных домов, поэтому рассмотрим устройство механизма на ее примере.
Оголовки для скважин в зависимости от материала:
стальной или чугунный. Для качественных больших автономных станций с металлическими, бетонными трубами. Выдерживает вес 200 — 500 кг
пластиковый. Менее надежный, современные технологии позволяют материалу выдерживать массу до 200 кг
бетонный. Выдерживает более 500 кг
Виды оголовков для скважины
Изготовление крышек производится таким образом, чтобы кессон без проблем был помещен в грунт. Причем ямку под него выкапывают на глубину, где нет будет промерзать почва. Затем в кессон помещается обсадная труба, удаляя лишнюю ее часть и выделяя место для крышки скважины.
Крышка же выполняет еще и функцию по удержанию насоса. Поэтому она должна быть выполнена их достаточно крепких сплавов. Ведь насосная система может достигать массы 50 кг. А это уже достаточно большой вес для насоса. Поэтому оголовки производятся из следующих материалов.

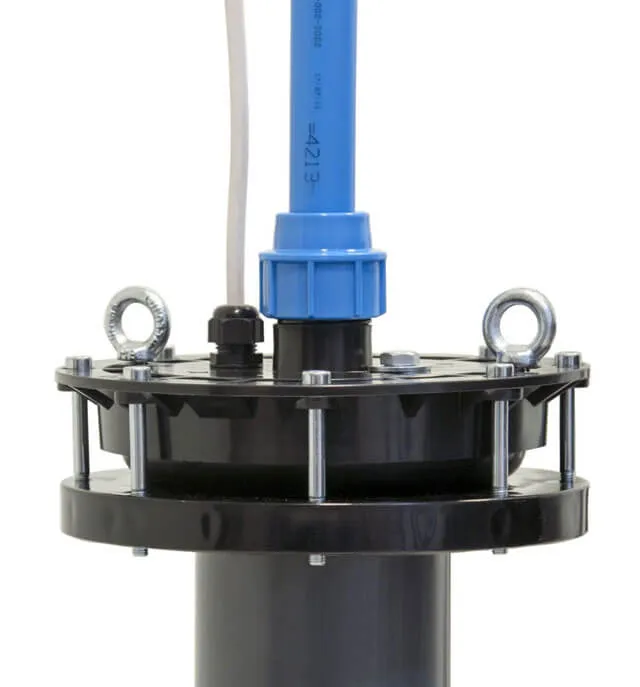

Пластиковый оголовок для скважины
Система, выполненная из пластика выделяется бюджетной ценой. Предусмотрена для насосов небольшой мощности для погружения на глубину до 50 метров. При этом пластиковые оголовки могут выдерживать вес больше 200 кг. Покупатели выделяют такие преимущества:
- Маленький вес;
- Доступность цены, не более 40 у.е.;
- Противостояние повреждениям;
- Выполнение всех возложенных функций.
Также пластиковые крышки не пропускают ток. Изделия советуют выбирать из качественного пластика, чтобы избежать в дальнейшем проблем с хрупкостью оголовка. Она может возникнуть из-за значительного веса или при монтаже насоса.
Металлический оголовок для скважины
Такие оголовки имеют больше преимуществ по сравнению с пластиковыми моделями. Во-первых, изделия из металла выдерживают значительную нагрузку насосной системы. Во-вторых, на использование крышек никак не влияют перепады температуры. Поэтому данные оголовки для скважин служат много времени.
Однако, изделия из металла имеют свои минусы. Главным из них является подверженность коррозии. Поэтому при изготовлении крышек их покрывают составом, препятствующим коррозии.
На сегодня производство оголовок выполняется из следующих сплавов:
- Нержавеющий материал. Необходим для выполнения крышек с болтами. Такие устройства выдерживают вес насоса до 300 кг и стоят не дороже 30 у.е.;
- Сталь. Из такого сплава изготавливаются крышки, выдерживающие насосную систему до 500 кг. Стоимость таких устройств превышает 50 у.е.;
- Чугун. Крышки из данного сплава по стоимости аналогичны стальным моделям. Выделяются прочностью. Крышки покрывают гальваническим, цинковым и порошковым покрытием. Все это дает значительное преимущество от коррозии. Недостаток чугунных крышек в том, что они повреждаются при сильных ударах.
Что такое скважинный оголовок и зачем он необходим
Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.
Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:
- Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
- Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
- Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
- Играет роль переходника с большего диаметра на меньший.
При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.
Основное преимущество установки оголовка в том, что сделать это достаточно просто.
Устройство состоит:
- из фланца;
- из крышки;
- из уплотнительного кольца.
Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).
Для чего нужен оголовок скважины
Данное изделие требуется для правильной работы системы водоснабжения. Если устройство оголовка для скважины выполнено правильно, то это значительно увеличит срок эксплуатации всей системы. И наоборот, приведет к серьезным поломкам и вытекающему дорогостоящему ремонту.
Оголовок для скважин играет важную роль. Он устанавливается на обсадной трубе. Предотвращает попадание в колодец грязной воды, в том числе дождевой и талой. Не допускает проникновение грязи, камней, а также животных. При обустройстве сделанного колодца, конструкция позволяет эксплуатировать скважину дольше, снижает риск замораживания. К нему закрепляют трос к насосу, а также кабель электросети. При его наличии значительно усложняет задачу по хищению.
Виды оголовков
Стоимость заглушки зависит от ее характеристик — диаметра и материала изготовления. По типу сырья различают пластиковые и металлические изделия. Основное отличие разных видов конструкций заключается в том, какую массу они способны удержать.
Пластиковые
Пластиковый оголовок для скважины.
К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.
Металлические
Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.
Металлический оголовок для скважины.
На рынке представлены следующие металлические заглушки:
- чугунные;
- стальные.
Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.
Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.
Оба вида заглушек используют при . Максимальный вес оборудования при этом может составлять 500 кг.
Самодельный оголовок
Сделать оголовок на скважину своими руками несложно, если знать его конструкцию. Именно его герметичная конструкция обеспечивает защиту скважины от загрязнений. И это требование соответствует правилам СНиП
Поэтому очень важно правильно подобрать материалы для изготовления устройства
Оптимально, для этого подойдет металлический лист толщиною не менее 3 мм. Из него вырезаются два круга. Их диаметр определяется диаметром обсадной трубы, приблизительно круг должен быть в три-четыре раза больше сечения обсадки. Теперь в одном круге делается отверстие чуть больше диаметра обсадной трубы. Это будет прижимной фланец. Во втором круге делается отверстие чуть больше подающего воду шланга, это отверстие делается по центру круга. Второе отверстие делается под размер электрического кабеля. Оно будет располагаться немного в стороне от центрального отверстия. Этот второй круг будет выполнять функции крышки оголовка.
Изготовление самодельного оголовка
В обоих кругах необходимо сделать четыре отверстия под болтовое соединение М8 или 10
Важно – эти отверстия должны совпасть на обоих кругах. Это сделать можно так:
- на блинах наносятся две взаимно перпендикулярные линии, проходящие через центр;
- отступая от края кругов на 20-25 мм, по линиям делаются заметки керном;
- по заметкам делаются отверстия.
Теперь к самодельной крышке надо приварить электросваркой с внешней стороны два рым-болта, с внутренней один. Внешние рым-болты устанавливаются по краям крышки с противоположных сторон на одном расстоянии от центра круга.
Остается лишь выбрать резиновую прокладку. Здесь проблем нет, потому что нет необходимости искать манжету круглого сечения. Подойдет любой листовой резиновый уплотнитель, из которого можно вырезать прокладку в виде кольца. Ширина кольца определяется расстоянием от краев центрального отверстия до монтажных отверстий для крепления крышки и фланца. Толщина резины варьируется в пределах 5-10 мм.
Самодельный оголовок в сборе
Устройство и установка
Оголовок – это такая герметичная «крышка». По сути, две пластины с уплотнителем, в которых предусмотрены крепления для насоса и отверстия под шланг и провод.

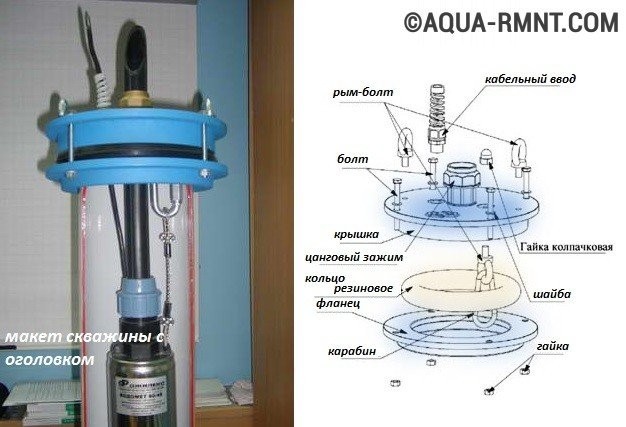

Конструкция
Вот 5 основных элементов конструкции оголовка:
- Верхняя крышка.
- Резиновое кольцо.
- Фланец.
- Карабин.
- Крепёж.
На верхней крышке размещаются отверстия для напорной трубы и кабеля питания.
Резиновое кольцо – это уплотнитель, обеспечивающий герметичность системы. Фланец нужен для крепления оголовка на скважинную трубу. А к надёжному карабину легко крепится насос на тросе.
Рым-болты, обращённые кольцами вверх, пригодятся в том случае, если общий вес оборудования оказался внушительным и устанавливать его вручную проблематично. Тогда оголовок подвешивают за рым-болты к лебёдке или другому вспомогательному устройству и опускают в скважину с его помощью.
Монтаж
Инструкция по шагам:
Подготовить трубу. Если край неровный и с зазубринами – срезать верх болгаркой. Зачистить. Металлическую трубу хорошо было бы прогрунтовать, чтобы избежать коррозии.
К насосу крепится трос, а трос карабином к оголовку.
В соответствующие отверстия в верхней крышке продеваются электрический кабель и напорная труба (другой её конец – к насосу). Пока их не нужно зажимать.
Чтобы в дальнейшем было удобнее опускать всё это в скважину, трубу, трос насоса и кабель стягивают хомутами через каждые 1,5 метра.
Фланец и резиновое кольцо устанавливается в скважинную трубу.
Трос с насосом, труба и кабель опускаются в скважину на нужную глубину. При работе держать систему нужно за трос.
Верхняя крышка притягивается болтами (отверстия на фланце и крышке должны совпасть). Затягивать их нужно равномерно, чтобы не было перекосов. Резиновый уплотнитель должен попасть в канавку на крышке и немного сплющиться
Важно не переусердствовать, иначе можно повредить кольцо.
Зажимается окончательно кабель, а в цанговом патроне затягивается напорная труба.
Если резиновое кольцо с трудом продвигается по скважинной трубе, его можно смазать автолом или маслом.
Виды оголовков
При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.
Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.
Пластиковые
Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.
К особенностям оголовков из пластика относятся:
- доступная цена, малый вес;
- стойкость к возникновению коррозии;
- устойчивость к химически активным веществам.
Наряду с этим пластиковые устройства отличает невысокая механическая прочность.
Металлические
Они отличаются следующими свойствами:
- устойчивость к перепадам температур;
- повышенный срок эксплуатации;
- высокая прочность.
Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.
К разновидностям металлических оголовников относятся:
Как устанавливать
Процесс монтажа характеризуется простотой
Главное в этом деле соблюдать осторожность и быть внимательным. При установке требуется равномерно затягивать крепежи
Затягивать нужно с такой силой, чтобы достигать максимальной герметичности. Нельзя затягивать очень сильно, поскольку можно сломать или деформировать.
Процедура предусматривает несколько этапов. Для начала нужно правильно подготовить обсадную трубу. Её нужно подрезать по длине, а также в том случае, если срез находится не перпендикулярно оси. Затем нужно обязательно зачистить, удалить неровности, в противном случае не будет необходимого уровня герметичности. На края требуется нанести вещества, предотвращающие процессу коррозии. Чтобы продолжить работу, нужно подождать, пока антикоррозийное вещество полностью высохнет.
Для того чтобы достигнуть максимального уровня герметичности, оголовок должен прилегать максимально плотно, для этого нужно приложить усилие. Чтобы уменьшить физические усилия, используют солидол, но можно применять также машинное масло.
Следующий этап заключается в фиксации троса к насосу. Под крышкой оголовка расположен карабин, с его помощью и производим закрепление. После этого присоединяем к насосу пластиковую трубу, а другой конец троса крепим на оголовке. Если трос из черного металла, его обязательно нужно обработать антикоррозийным веществом.
Комплектация оголовка для скважины
Важно при выборе крепежных элементов учитывать их стойкость к коррозии, поэтому лучше, если они будут из нержавейки. В это же время требуется подать электрический кабель в соответствующее отверстие, оно находится на оголовке
Чтобы кабель имел возможность свободно скользить, нужно ослабить зажим.
После этого переходим к установке насоса. Его закрепляем с помощью троса. Опускать нужно на такую глубину, чтобы трос натянулся.
При установке крышки её нужно надевать таким образом, чтобы герметичность была максимальной. Для этого нужно надевать таким образом, чтобы не было перекосов или смещений. Её нужно таким образом выравнивать, чтобы болты можно было просунуть в отверстия свободно, а затем на болты наживляем гайки и затягиваем. Затягивать нужно каждую гайку понемногу в порядке очереди. Затягивать нужно до полного закручивания. Нельзя закручивать каждый болт до конца, в противном случае будет смещение или перекос.
Подключение оголовка к системе водоснабжения
Почему вода из скважины плохо пахнет?
Самое время задаться вопросом, почему вода из скважины плохо пахнет. Этому явлению может быть несколько причин.
Во-первых, могут расплодиться анаэробные бактерии в вашем электрическом водонагревателе, который стоит на ГВС, или в бойлере косвенного нагрева. Этот процесс может происходить, если не выполняются два параметра:
- Вода должна иметь постоянную циркуляцию или регулярный расход через точки разбора.
- Температура воды в бойлере должна быть выше +55С.
Если эти два параметра исполняются, то вода в бойлере «зацвести» не может, а соответственно и запаха из горячего крана не будет.
Если же все-таки такое произошло, то можно ликвидировать плохой запах воды из-под крана следующим путем:
- Повысить температуру в бойлере на 3 суток до +90С либо до максимальной (некоторые электрические бойлеры не дают +90С, их максимальная температура +85С).
- Увеличить скорость разбора воды через точки разбора – краны или душ. Или включить циркуляцию воды в системе водоснабжения, если позволяет оборудование.
Небольшое замечание. Если у вас установлен бойлер косвенного нагрева (БКН), то придется поднимать температуру в системе отопления, чтобы поднять температуру в самом бойлере. Для низкотемпературных систем отопления это не всегда возможно.
Во-вторых, вода из под крана плохо пахнет, когда верховодка попадает в вашу скважину и, затем, попадает в вашу систему водоснабжения.
Даже в герметичный, казалось бы, кессон может попадать вода. Один из выходов — установка оголовка на скважину.
Это может происходить из-за того, что обсадные трубы были плохо герметизированы по резьбе или сварному шву. Или из-за того, что грунт во время зимних подвижек нарушил герметизацию обсадных труб.
А еще, некоторые горе – бурильщики используют вместо стальной обсадной трубы пластиковую. Такая труба может лопнуть в любом месте на глубине и пропускать верховодку в ствол скважины. Далее центробежным насосом вода из скважины с верховодкой попадает в ваш водопровод. А там ее нагревает бойлер до +60С и вы получаете «чудесный» запах из-под крана.
Что делать в такой ситуации? Выходов несколько, в том числе установить оголовок на скважину, который герметично перекроет устье скважины и не даст верховодке проникать в скважину сверху.

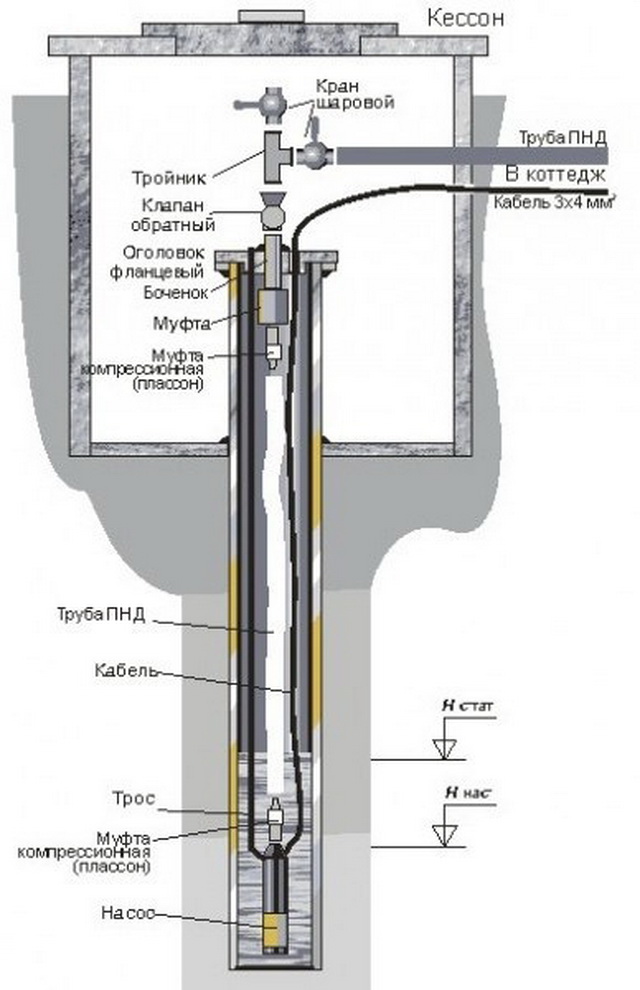

Оголовок ставится на устье скважины, которое выходит в кессон.
В случае же, если нарушена герметичность труб скважины, выхода два – пробовать осуществить ремонт скважины или заново бурить скважину рядом со старой.
Правила выполнения монтажа – как установить оголовок
Поскольку конструкция изделия простая, то и процесс, как установить оголовок для скважины, значительных сложностей вызвать не должен. Но все равно существуют определенные рекомендации специалистов, которые следует выполнять во время проведения монтажа.
Установка оголовка осуществляется в определенной последовательности:
- В первую очередь подготавливают верхнюю часть трубы.
- Фланец размещают на нее так, чтобы бортик у него располагался книзу.
- Монтируют уплотнительное кольцо.
- Закрепляют трос, предназначенный для насоса.
- Пропускают электрический кабель в соответствующий вход.
- Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которого крепят к насосу.
- Агрегат опускают в источник.
- Крышка будет закрываться под воздействием погружного насоса.
- Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.
При подготовке края трубы обсады, ее в первую очередь нужно обрезать строго по горизонтали. Это позволяет установить оголовок в плоскости, перпендикулярной колонне. Когда труба отрезана правильно и на требуемой высоте, ее край тщательно полируют, для чего можно воспользоваться болгаркой, к которой прилагается набор кругов-насадок.
Перед тем как установить оголовок на скважину, обсадную трубу, изготовленную из металла, следует дополнительно покрасить специальным красящим составом. В некоторых случаях уплотнительное кольцо трудно надеть на трубу и переместить вниз непросто. Для решения данной проблемы можно воспользоваться смазкой, например, специальным маслом или автолом.
На отверстии для прокладки электрокабеля расположен специальный зажим. Его нужно немного ослабить, чтобы кабель скользил по оголовку беспрепятственно. Когда вдруг провод пережат или располагается так, что на него оказывается нагрузка, частично равная весу насоса, велика вероятность, что он выйдет из строя.
Перед закреплением на оголовке шланга или трубы водоснабжения, его нижний конец подключают к погружному насосу. По мере опускания агрегата, нужно постепенно отпускать трос. После достижения оборудованием конкретной глубины, крышку закрывают, и за счет веса насосного оборудования ее прижимает к фланцу.
Одновременно с этим уплотнитель оказывается в специальной канавке и плотно прилегает к обсаде, обеспечивая тем самым требуемую степень герметизации конструкции. Если выполнены все требования относительно того, как правильно установить оголовок на скважину, уплотнительное кольцо окажется равномерно прижатым фланцем к крышке, при этом соединительные отверстия окажутся расположенными напротив.
Если этого не произошло, следует обнаружить причину несовпадения. Возможно потребуется всего лишь незначительно откорректировать расположение устройства. Соединительные болты необходимо затягивать равномерно, не допуская перекоса крышки в любую из сторон, без приложения максимальных усилий.
В случае слишком плотного соприкосновения крышки и фланца, может произойти повреждение сделанного из резины кольца, что непременно приведет к недостаточной герметизации конструкции. Одновременно недопустимым является чрезмерно слабое соединение. Если болты затянуты слабо, устройство можно легко снять с трубы и тогда нет смысла в его монтаже.
Когда крышку разместили и зафиксировали, можно почти всегда увидеть небольшое провисание электрокабеля. Длину провода нужно выбирать так, чтобы он не оказался в натянутом состоянии и одновременно не провисал.
Далее к штуцеру подсоединяют водопроводную трубу. Затем включают насос для проверки правильности монтажа оголовка и его состояния в условиях рабочей нагрузки.
Монтаж
Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.
Монтаж оголовка можно разделить на несколько этапов.
Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.
Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).
Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения.
Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.
Монтаж крышки
При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали
Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).
Оголовок скважинный ОГС 128-168мм 32
Фото: beru.ru
Оголовок скважинный предназначен для надежной защиты и герметизации скважины, а также для прикрепления насосного оборудования. Подсоединяется к окончанию обсадной трубы. Внутри оголовка установлено резиновое кольцо, при закручивании двух частей оголовка диаметр меняется в промежутках 128-168 мм. Показатель диаметра полиэтиленовой напорной трубы 32 мм. К оголовку присоединяется электрокабель диаметром от 6 до 12 мм, а так же кросс с подвешенным насосом, массой до 250 кг. Решаете, какой оголовок для скважины лучше выбрать? Наши эксперты рекомендуют присмотреться к ОГС 128-168мм 32.
Оголовок скважинный ОГС 128-168мм 32
Преимущества:
- легкий первоначальный монтаж
- простое извлечение и погружение насоса
- предохраняет скважину от попадания грунтовых вод и посторонних предметов
- повышает надежность подвешивания насоса
- упрощает эксплуатацию технического колодца
- монтаж без сварочных работ
Последние материалы из раздела “Товары для дома”
Обзор лучших газовых конвекторов
Газовые конвектора практично заменяют газовые котлы. Их установка проста, они надежные, и это недорого. Остается только выбрать хороший …
ТОП 10 лучших конвекторов
Поскольку мы живем в уникальной стране, погодные капризы в зимние холода и межсезонье всегда наступают очень неожиданно для …
ТОП 10 лучших тепловых завес
Самые крупные тепловые потери в здании, которое отапливается, происходят через входную дверь. Это сильно становится заметно в …
ТОП 10 лучших тепловентиляторов для дома
На данный момент тепловентилятор является одним из наиболее востребованных электроприборов для обогрева жилища. Особенно …
Топ термоприводов для теплицы
Качественное проветривание теплиц имеет ответственное значение в вопросах выращивания культурных растений. Избежать перегрева …
ТОП 10 вибрационных насосов
Вибрационный насос получил свое название благодаря принципу работы, где перекачивание жидкости осуществляется за счет внутренних …
Конструктивное устройство
Конструкция изделия включает крышку, фланец для ее фиксации и уплотнительное резиновое кольцо.
В крышке размещаются:
- кабельный ввод для электропривода;
- рым-болты для подъема и удерживания погружного насоса;
- штуцер подключения водоносного шланга.
Основные технические параметры зашифровываются в маркировке изделий. Например, ОС 125-32 или ОСП 90-110/25 — скважинный оголовник при обсадной колонне радиусом 125 либо 90-110 мм. Цифры «25» и «32» означают размер наружного оборудования, на которые рассчитан центральный цанговый зажим.
Схема устройства оголовка для скважины.
Буква «А» указывает, что модель имеет антивандальное конструктивное устройство. Буквой «П» маркируют изделия из пластика.
Защита скважины от мороза
Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.
Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.
Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.
Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.
В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.
Принцип действия защитного оголовка
Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.
Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.
Конструкция устанавливается при помощи болтов.
Погружение насосного шланга производится через крышку, используя рым-болты.
Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.
Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.
Лучше всего использовать оголовки фабричного производства.
Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.
Кессон — качественная защита скважины от мороза
Если глубинная скважина обустраивалась в колодце из бетона или как его называют строители – приямком, глубиной до 200 см, то в такой ситуации целесообразно выполнить установку кессона. Такое изделие внешне напоминает резервуар из пластика, который предназначен для защиты скважины от промерзания в случае отрицательных температурных показателей на улице в зимний период года. Благодаря такому нехитрому устройству можно обеспечить бесперебойную работу системы водоснабжения.
Кессон будет выступать в роли дополнительного барьера, ограждающего глубинный колодец от поднятия грунтовой воды и прочей грязи, которая может попасть в приямок. Полимерный материал, используемый в изготовлении кессона, отлично противостоит отрицательным температурам и не подвержен воздействию коррозии. Пластиковая подводящая труба водопровода размещается так, чтобы она достигла 2 метровой отметки. Внутри пластиковой защиты размещается фильтрующее устройство, датчик контроля давления и автоматика, контролирующая работу погружного насоса. При этом такая полимерная конструкция не требует дополнительного утепления.
Подводя итоги можно понять что, конструкция оголовка для скважины проста в изготовлении своими руками и при этом выполняет множество практических функций. Благодаря ей появляется возможность не только герметично закрыть скважину, но и разместить в ней все сопутствующие насосному оборудованию элементы и аксессуары. Использование оголовка позволяет надёжно защитить запасы питьевой воды от загрязнения, тем самым способствуя бесперебойному снабжению дома водными ресурсами в любое время года и при любых погодных условиях.
Как самому сделать оголовок
Если отсутствует возможность установить готовую заглушку или скважина имеет нестандартные параметры, возникает вопрос, как самому сделать оголовок для обсадной колонны. Мастера советуют выбрать в качестве основы лист нержавеющей стали толщиной 10 мм.
Вначале вырезают круглый фланец, внутреннее отверстие которого должно соответствовать размерам скважины. Иногда вместо него к обсадной колонне приваривают 3 металлических уголка.
В центре наружного люка проделывают 2 отверстия, через которые устанавливают трубу водоснабжения и электрокабель. Кроме этого, во фланце и крышке прорезают пазы под болты крепления. Все работы производят с помощью сварочного инструмента и дрели.
Выполнив шлифовку поверхностей, приступают к установке рым-болтов. К наружной поверхности люка приваривают 2 детали крепления, посредством которых крышка будет открываться. Изнутри монтируется еще 1 рым-болт. Он используется как опора для троса насоса, фиксирующего погружной инструмент на нужной глубине.
Для прокладки выбирают круглую резину толщиной около 5 мм. Ее внутреннее отверстие должно совпадать с сечением обсадной трубы. Подойдет кольцо, изготовленное из старой автомобильной шины.
При монтаже электрокабеля используют термоусадочную муфту. Она защищает провод от поломки. Устанавливают изделие с помощью строительного фена.
Как сделать оголовок самостоятельно
Чтобы сделать его самому, потребуется листовой металл, из которого вырезаем крышку и фланец. Лучше всего подойдет алюминий, но при условии, что оборудование не тяжелее 200 килограмм. Если больше, тогда используйте сталь. Самостоятельно сделать из чугуна достаточно сложно. Как уплотнительное кольцо используем резиновое или паронитовое кольцо.
Внутри диаметр фланца должен быть всего несколько миллиметров, но быть больше, чем диаметр внешней стороны диаметра обсадной трубы. Толщина материала для вырезания должна быть больше 100 мм. Вырезать можно как угодно. Затем обрабатываем края. Для более надежной фиксации фланца на трубе, используем сварочное оборудование Окружность нужно выполнить крепежными отверстиями. Самое меньшее их количество должно быть 4. Но для повышения уровня герметичности, лучше сделать не менее 6.
Крышку делаем таким же образом из того же материала, что и фланец. Нужно предусмотреть отверстие, куда будем вводить трубы и кабель. Отверстия должны быть с переходниками, а также болтами для прижима. Диаметр отверстия должен быть таким, чтобы соответствовал штуцеру, который приваривают к крышке. На крышке должны бить 3 рым-болта.
