Основные материалы и комплектующие для установки электронасоса в скважину
Обычно схема установки и необходимые материалы указаны в инструкции к оборудованию. Установка погружного насоса в скважину может потребовать приобретения следующих комплектующих:
Оголовок скважины
Рис.2 Стандартный скважинный оголовок — внешний вид
Важнейший элемент, не только защищающий скважину от попадания внутрь посторонних предметов и атмосферных осадков, но и обеспечивающий крепление к крышке троса, злектрокабеля и трубы ПНД, отходящих от электронасоса. Для подвешивания троса в нижней части оголовка установлен карабин, для крепления отрезка напорной трубы в центре крышки имеется отверстие подходящего диаметра.
Пластиковые трубы низкого давления ПНД

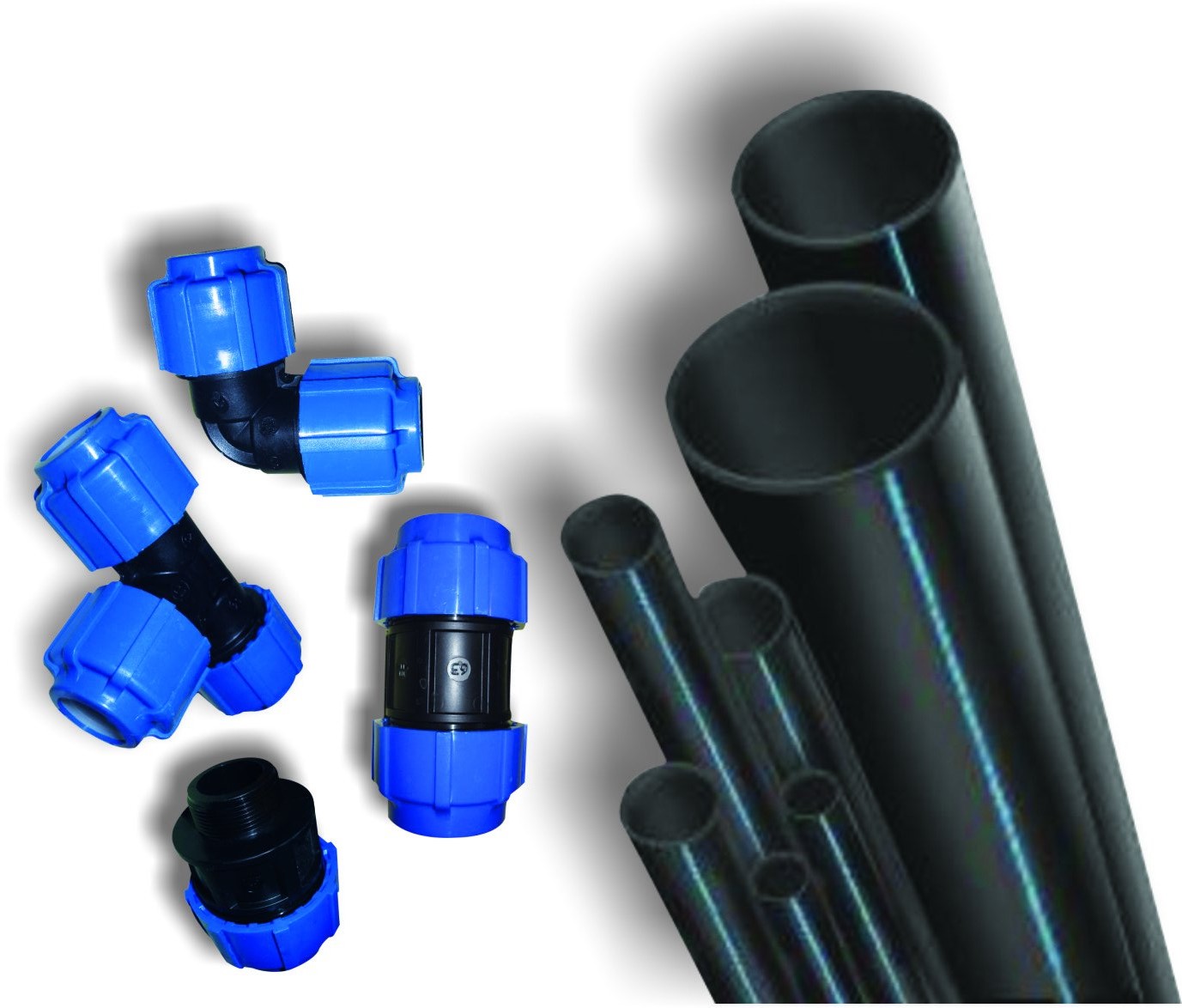

Рис. 3 Пластиковые трубы низкого давления ПНД
Обычно к насосу подсоединяют трубы из пластика диаметром 1 или 11/4 дюйма (25 и 32 мм. соответственно). Они имеют наименьшее гидравлическое сопротивление и соответственно потери в магистрали, вследствие большего сечения для снижения потерь более эффективно использовать 32 мм. трубы.
Металлический трос
Рис.4 Металлические тросы для подвешивания электронасосов
Перед тем, как опустить насос в скважину, выбирают трос для подвешивания насоса, исходя из общего веса устанавливаемого оборудования. Популярны 3 мм. модели в пластиковой оплетке, предотвращающей коррозию.
Многие домовладельцы подвешивают свои скважинные электронасосы на тросы их нержавейки, помещая их во избежание истирания в пластиковую трубку в местах контакта с поверхностью ушек.
Крепеж для троса
Рис.5 Замковое крепление для фиксации троса
Продетый через ушки конец металлического троса необходимо закрепить на его основной части, для этого используют специальные замки с углублениями и болтами для сжатия частей крепежа. Обычно используют не менее двух замков — первый устанавливают на расстоянии около 100 мм. от выходного патрубка насоса, второй — на самом конце троса во избежание его задирания при установке и выемке.
Гильзы, переходные фитинги, футорки
Рис.6 Сантехническая арматура — фитинг, футорка, гильза
Выходные отверстия глубинных насосов могут иметь внутреннюю или наружную резьбу разного диаметра. Для присоединения к нему обратного клапана или пластиковой трубы выбранного диаметра необходимо нельзя обойтись без применения переходных фитингов с одного размера на другой, к которым можно крепить трубу или обратный клапан. Иногда используют простые резьбовые переходники — футорки, для надежного монтажа пластиковых труб в них вставляют металлические гильзы.
Обратный клапан
Рис. 7 Обратный клапан
Бюджетные электронасосы не всегда оснащаются обязательным обратным клапаном, необходимым для работы водозаборной системы. В этом случае перед тем, как опустить насос в скважину, понадобится его приобретение и установка на выходе насоса с помощью переходных фитингов.
Кабель питания
Многие глубинные насосы с большой высотой подъема не имеют встроенного кабеля большой длины, поэтому к 1-метровому участку необходимо подсоединять приобретенный в магазине электрический шнур. Для получения идеальной герметичности при соединении проводов применяют специальные термоусадочные муфты с клеем или более дорогие виды заливного принципа действия.
Изоляционная лента, пластиковые стяжки
Электрический кабель, пластиковая труба и трос для облегчения установки и извлечения из водозаборной емкости соединяются вместе при помощи стяжек или изоленты. Выступающие концы стяжек мешают установке, поэтому они используются намного реже, чем изолента, которая со временем может отвалиться. Поэтому лучшим вариантом является использование для крепления качественной изоленты с высокой степенью склеивания, а не дешевых китайских или отечественных аналогов.
Рис.8 Кабель питания, качественная изолента и пластиковые стяжки

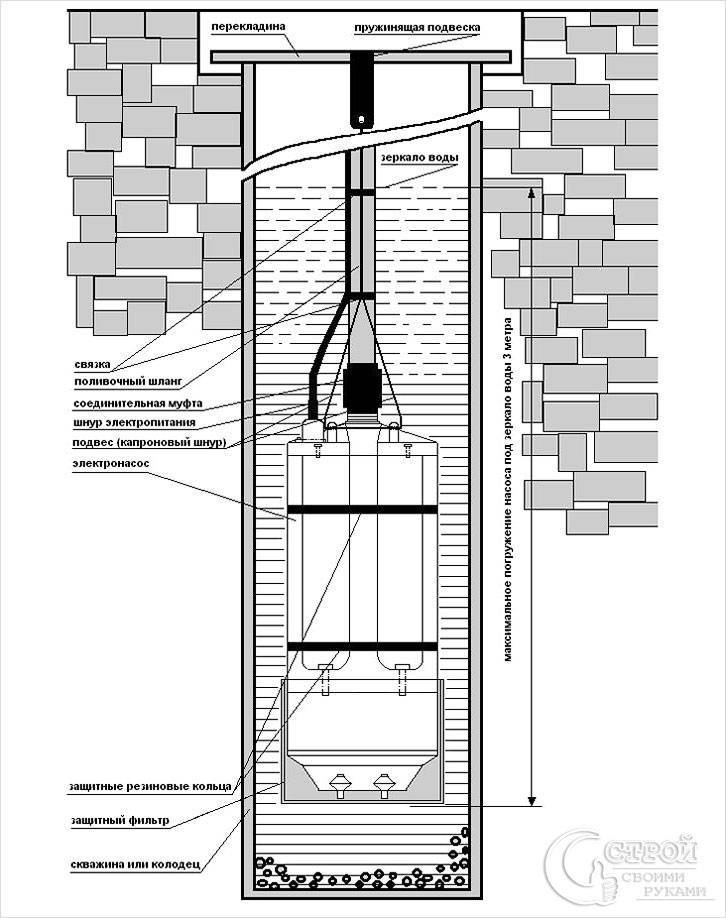

Порядок установки глубинного насоса в колодец
Для правильного погружения глубинного насоса, шланг следует подрезать таким образом, что бы насос без лишнего воздействия находился на нужной глубине, а в идеале это 20 сантиметров выше дна колодца.Насос следует соединить с трубой, для чего лучше использовать соединения оснащенные резьбой.Внимание! Если при установке насоса используется шланг, оснащенный обратным клапаном, то клапан должен находиться в колодце.Для установки обратного клапана в систему, его следует закрепить на трубу, затем, на обратный клапан установить штуцер и только после этого, при помощи хомута закрепить шланг на штуцер.Внимание! Крепление и удержание глубинного насоса должно производиться на металлических тросах, в противном же случае (если насос будет висеть на трубе), постепенно он отвиснет к земле и либо оторвется, либо забьется илом со дна колодца
Положение глубинного насоса
Кроме вертикального крепления глубинного насоса есть возможность фиксации в горизонтальном положении, единственное отличие заключается в количество тросов:
1. Вертикальное крепление глубинного насоса.В данном случае насос крепиться всего на 1 трос2. Горизонтально крепление насоса.
В такой ситуации крепление нужно производить при помощи 2 тросов, в противном случае глубинный насос примет вертикальное положение. Не зависимо от того, в вертикальном или горизонтальном положении будет установлен глубинный насос, для его крепления следует использовать именно металлические тросы, однако не простые, а либо с покрытием от коррозии либо изготовленные из нержавеющей стали.Крепление тросов поддерживающий глубинный насос следует производить снаружи колодца либо на верхнем кольце колодца, однако хорошо продумайте способ крепежа, что бы насос, не рухнул в колодец, и не пришлось спускаться за ним на самое дно.
Пример вариантов крепления глубинного насоса:
Если крепление насоса с наружи невозможно, то закрепить насос следует при помощи арматур, сваренных крестом и установленных на самом верху колодца, или, сделав 2 отверстия, осуществить крепление тросов в верхнем кольце колодца.При самостоятельной установке глубинного насоса следует так же задуматься об автоматическом реле, которое будет включать и выключать насос, когда потребуется давление, а не заниматься тратой времени самому.
Срок работы глубинного насоса
Для того, что бы насос служил как можно дольше, следует использовать расширительный бак, при помощи которого будет сглаживаться перепад давлении (гидроудары), и в тоже время, в случае низкого уровня воды в колодце расширитель будет спасением и некоторое время сможет обеспечивать водой.Для тех, кто не хочет отдавать лишнее место под расширительный бачек существует вариант применения автоматического реле, которое сможет защитить глубинный насос от гидро ударов тем самым продлив его жизнь на значительно долгий период.И последний совет: При подключении реле, все провода следует защитить от воздействия влаги в любо проявлении (открытый фонтан, конденсат), для чего кабели следует проложить в специальной гофрированной трубке, которая окажет необходимую защиту.
Полезное видео по теме
Обеспечение земельного участка стабильным и бесперебойным потоком воды — это одна из главных задач, которая стоит перед владельцами дач и частных домов, где на временной или постоянной основе проживают люди. Сегодня существует несколько действенных способов ее решения, однако наиболее популярным и эффективным является крепление насоса в скважине. Для реализации этой идеи собственными руками не потребуется обладать профессиональными знаниями, навыками или оснащением. Достаточно внимательно изучить данную статью, которая ответит на основные и наиболее актуальные вопросы.
Преимущества ПНД труб перед стальными аналогами
Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.
Выбирая материал для этого участка, нужно учитывать следующее:
- Трубы должны быть удобными для перевозки.
- Их монтаж не должен представлять особой сложности.
- Нужно выбирать материал прочный и устойчивый к истиранию.
- Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
- Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.
Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.
Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.
Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).
Процесс замены устройства
Современные насосы имеют высокую надежность и могут эксплуатироваться на протяжении длительного периода без обслуживания. Однако все же могут возникнуть проблемы, требующие проведения замены устройства. Причины неисправности могут заключаться в установке неправильной автоматики или выбора ненадежной модели, а также малой мощности насоса
Кроме этого перед установкой следует уделять особое внимание рекомендациям от производителя по обслуживанию. Примером приведем применение устройства на глубине 80-ти метров, несмотря на то, что максимальный уровень установки составляет 50 метров
Глубина размещения насоса определяет то, какая будет оказываться на него нагрузка.
Провести поднятие устройства можно самостоятельно. Процесс демонтажа предусматривает отключение трубопровода, после чего проводится подъем насоса при помощи лебедки. Отметим, что вес насоса может быть довольно большим, кроме этого вода оказывает дополнительное давление. Поэтому следует быть осторожным во время выполнения демонтажных работ.
В подвешенном состоянии могут работать как вихревые, так и вибрационные насосы. Но следует учитывать, что вибрационные варианты исполнения могут стать причиной передачи вибрации крепежному элементу. Поэтому обычные крепежные элементы, к примеру, гайки и болт не стоит применять в подобном случае, за исключением контргайки.
Монтаж насоса
Перед установкой глубинного насоса потребуется изменить расстояние от самого входа в колодец до места крепления шланга к насосу. Конструкция раскладывается на горизонтальной поверхности. Патрубок насоса должен быть расположен возле нижнего конца трубы. Электрический кабель всегда необходимо разматывать, чтобы он смог выровняться до начала процесса установки.
Обязательно необходимо определить на явность клапана в выходном патрубке. Если подобные комплектующие отсутствуют, насос необходимо доукомплектовать нормальным клапаном. На верхней части насоса устанавливается соединительная муфта. Места стыков всегда герметизируются при помощи изоленты. С верхней стороны накручивается соединительная муфта, к которой крепится эластичный шланг или труба.
Кабель всегда нужно закреплять на трубе, для этого часто используются обыкновенные пластмассовые хомуты. После выполнения несложных подготовительных работ можно приступать к погружению оборудования. Для надежности желательно зафиксировать насос на определенной глубине при помощи страховочного металлического троса. С этой целью также могут использоваться металлические, либо капроновые шнуры.
Насосы проектируются таким образом, чтобы в их верхней части всегда были специальные петли для соединения со страховочными тросами. Крепления насоса в самом колодце тоже требует определенных знаний и навыков. Перед тем, как опустить устройство вниз, страховочный трос фиксируется на металлической раме или в другом месте.
Большая часть неисправностей насоса возникает в связи с ошибками, допущенными при установке:
- Если вибрационные насосы будут соприкасаться с бетонными стенами колодца, они быстро выйдут из строя;
- Насос висит на шланге, а не на натянутом тросе;
Какие решения можно принять, если устройство все равно взаимодействует со стенами? В подобной ситуации придется погрузиться в колодец специально для установки дополнительного фиксирующего устройства на самом дне. Это может быть толстая железная или стальная проволока. В скважине необходимо просверлить маленькое отверстие для того, чтобы в нем можно было разместить арматуру. Нужно забетонировать ее, а затем зафиксировать на ней трос. Перед тем, как спуститься в колодец, необходимо одеть на себя веревку для страховки.
Установка погружного насоса
Для установки насоса потребуется помощь хотя бы одного человека.
Подготовка траншеи
Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:
- меньший объем земляных работ;
- давление воды будет выше;
- уменьшается количество соединений и вероятность протечек.
Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.
Как проложить водопровод
Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).
Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.
Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.
Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.
Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах).
Монтаж помпы
Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.
В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос — стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.
Как опустить насос
Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.
Следят, чтобы насос не касался стенок. Если по какой-то причине это не удается, придется спускаться в колодец, чтобы исправить положение. Для спуска используют длинную лестницу, которая с помощью деревянного бруска фиксируется за верх кольца. При отсутствии необходимых инструментов человека спускают с помощью ворота, который смонтирован на колодце. И в том и в другом случае необходимы страховочный пояс и трос, лучше использоваться для этого канат или надежный ремень. Минимум 2 человека придерживают его сверху.
Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.
Дополнительные устройства

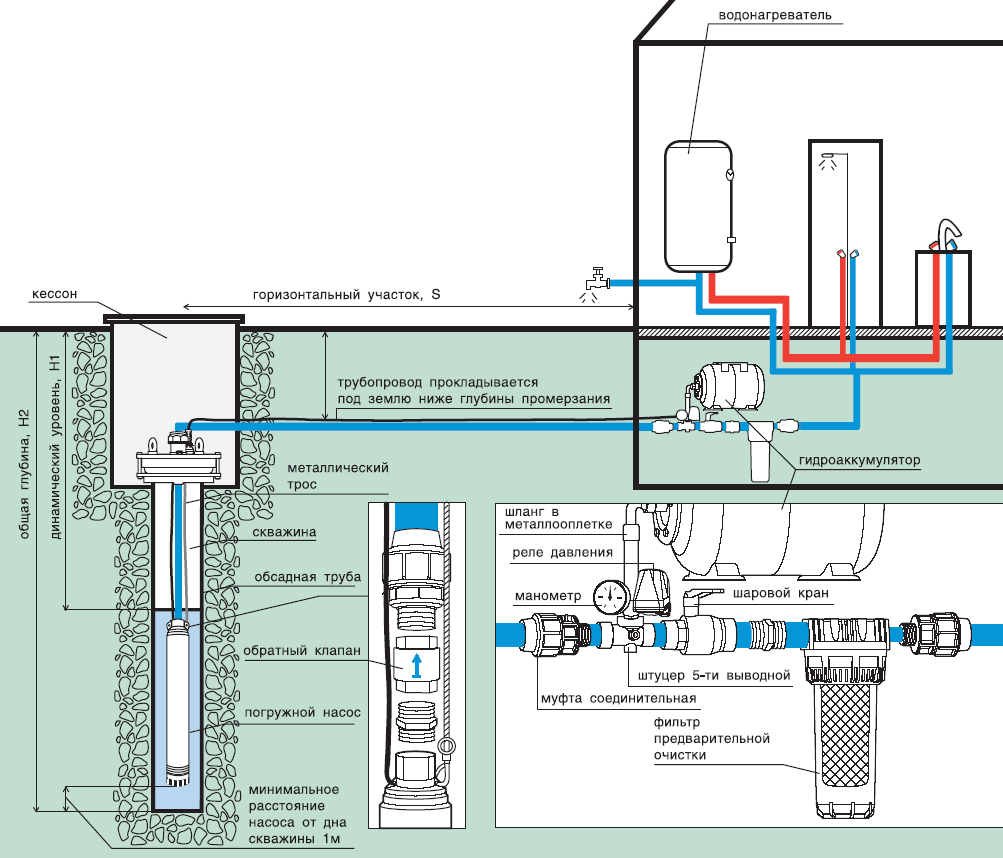

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) — емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.
От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.
Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.
Дополнительные материалы
Перечень требующихся материалов зависит от того, установка какого скважинного насоса будет проводиться. Для поверхностных моделей понадобиться обратный клапан с фильтром и всасывающий шланг для погружения в шахту с достаточной степенью жесткости. При использовании эжекторной модели нужно будет приобрести две трубы с диаметром, соответствующим входным отверстиям насосной части.
Для подключения погружного скважинного насоса своими руками нужно будет приобрести следующее:
Трос для фиксации насосной установки в шахте. Если оборудование уже укомплектовано тросом, следует проверить его длину, убедиться в прочности и устойчивости к влаге. Шнур должен выдерживать вес, в 5 раз превышающий массу насоса.
Электрический кабель. Длину кабеля рассчитывают так, чтобы он не провисал, но и не был натянутым.
Труба для подсоединения к водопроводу. Обычно монтаж насоса в скважину проводится с помощью пластиковых труб соответствующего выходному патрубку диаметра. Выбирая трубы, учитывают расстояние до водного зеркала: при глубине до 50 м можно приобрести пластик, рассчитанный на давление в 10 бар, от 50 до 80 м — до 12,5 бар, а свыше 80 следует выбирать трубу, выдерживающую воздействие в 16 бар. Подключение насоса к скважине проводится и при помощи металлических труб, однако такой вариант является более затратным, а наличие соединений между отдельными элементами увеличивает вероятность потери герметичности подающей трубы и образовании протечек.
Прочный стальной узел на оголовок шахты для закрепления насоса.
Крепления для фиксации электрического кабеля на подающей трубе.
Несколько полезных и важных советов
Фитинг особой конструкции, изготовленный из латуни, используется для соединения обратного клапана с водопроводной магистралью. Для эффективной фиксации в месте закрепления рекомендуется применять забивную втулку. Таким способом предотвращается уменьшение сечения трубы и нивелируется избыточное давление, создаваемое компрессионным фитингом.
Соединять насос можно только со специальным электрокабелем для погружных моделей. Помповый провод скрепляется с силовым кабелем методом пайки, использовать скрутку не стоит. Дополнительную надежность фиксации обеспечивают термоусадочные муфты.
Трос для погружения оборудования в обсадную трубу должен изготавливаться из нержавейки. Другие металлы не обладают устойчивостью перед влагой, и коррозия может разрушить подвеску.
Этапы монтажа
После подготовки материалов и инструментов приступают к установке насосного оборудования. Работа выполняется поэтапно.
Прокладка трубопровода
- Выбирается наименьшее расстояние от дома до скважины. Учитывается количество изгибов на трассе.
- Копается траншея глубиной до 1.5 м, шириной 0,5 м. На дно насыпается слой песка в 20 см. Трубы соединяются фитингами в общую магистраль, сверху надевается теплоизоляционный кожух.
- В бетонном кольце шахты колодца делают отверстие и вставляют гильзу. Щели вокруг нее герметизируют цементным раствором и битумом. Через гильзу трубопровод будет соединяться с насосом. На конце трубы устанавливается тройник. Один из выходов отводится под кран.
Подготовка насоса к погружению
Подготовка агрегата выполняется на поверхности. Измеряется расстояние от точки подключения трубопровода до выходного отверстия насоса. Отрезается труба или гибкий шланг нужной длины. Сразу за агрегатом должен располагаться обратный клапан, если его нет в конструкции, деталь устанавливается монтажником. На ровном участке укладывают насос, около выходного патрубка размещают конец трубы. Для их соединения потребуется муфта. Соединение герметизируют фум лентой.
Электрический кабель расправляют и укладывают вдоль трубы. Для закрепления конструкции рекомендуются пластиковые хомуты. Их надевают через каждые 50 см. Провод не должен быть натянут, желательно небольшое провисание. Силовой кабель к щитку подводится по готовой канаве водопроводной магистрали. Чтобы защитить провод от механических повреждений, его помещают в пластиковую трубу.
На корпусе агрегата имеется проушина для закрепления страховочного троса. Нельзя для подвешивания использовать силовой провод. Погружной насос готов к опусканию в шахту.

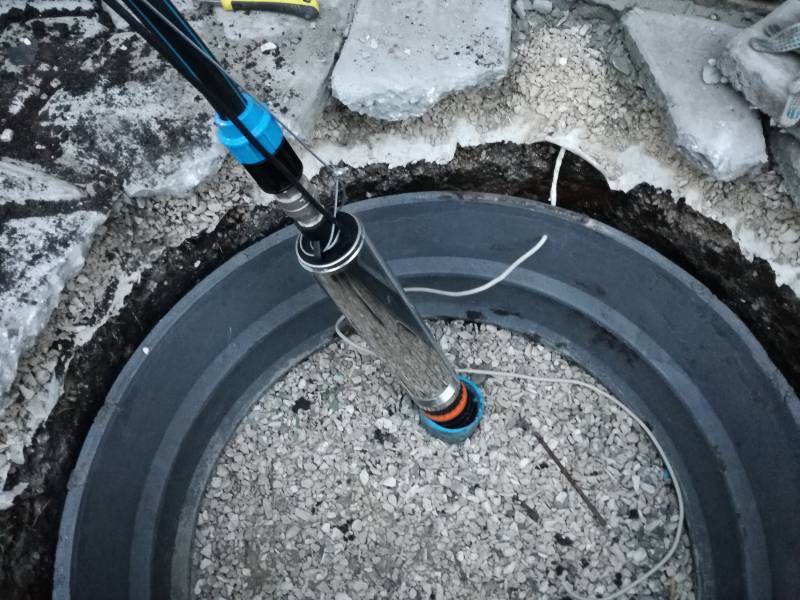

Погружение агрегата в колодец

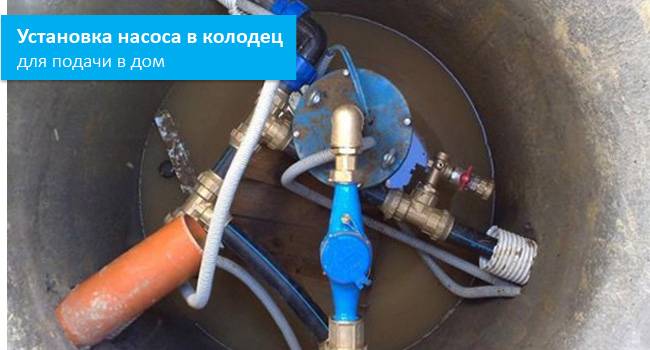

Чтобы правильно установить насос в колодец для подачи воды в доме, потребуется крепкая сварная рама из металлических уголков со швеллером посередине. Она изготавливается по размерам оголовка. Конструкция крепится на верхнем кольце шахты. Трос оборудования закрепляется на раме
Спуск насоса осуществляется осторожно, без раскачивания. В зависимости от веса изделия можно выполнить работу вдвоем или воспользоваться лебедкой. Осталось соединить агрегат с трубопроводом
Для этого приходится спускаться в колодец по лестнице. Рабочий обязательно страхуется веревкой
Осталось соединить агрегат с трубопроводом. Для этого приходится спускаться в колодец по лестнице. Рабочий обязательно страхуется веревкой.
Автоматика

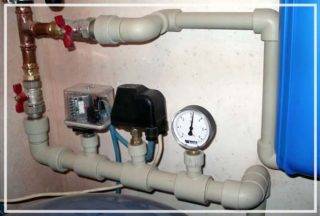

Автоматика обеспечит постоянное давление в трубах, позволит избежать перегрева оборудования
Подключение агрегата напрямую к электрической сети происходит в случае редкого использования. При постоянной эксплуатации оборудования необходима установка автоматики. Простейший вариант — гидравлический аккумулятор с реле давления.
Автоматика второго поколения не требует включения в систему бака. Она реагирует на давление в трубах.
Приборы третьего поколения контролируют скорость вращения двигателя насоса. Электронные блоки обеспечивают стабильное давление в водопроводной сети.
Монтаж дренажного насоса
Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.
Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.
Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя
При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно
Требуется жесткое крепление на тросе, чтобы не допустить вибрации.
