Как правильно установить кессон для скважины

Преимущества скважины с кессоном

Одним из этапов строительства индивидуальной водопроводной сети является обустройство кессона. Если водой пользуются сезонно, то без изготовления такой конструкции не обойтись. Компоновка позволяет отказаться от строительства дополнительного помещения или расположения элементов насосной станции в подвале дома.

Оборудованный приямок упрощает обслуживание и замену оборудования. Подключение подающей трубы к водопроводу проводят через тройник со сливным клапаном для осушения системы при проведении ремонта или подготовке к зиме. В кессоне можно сделать разводку трубопроводов при необходимости подачи воды к другим потребителям.

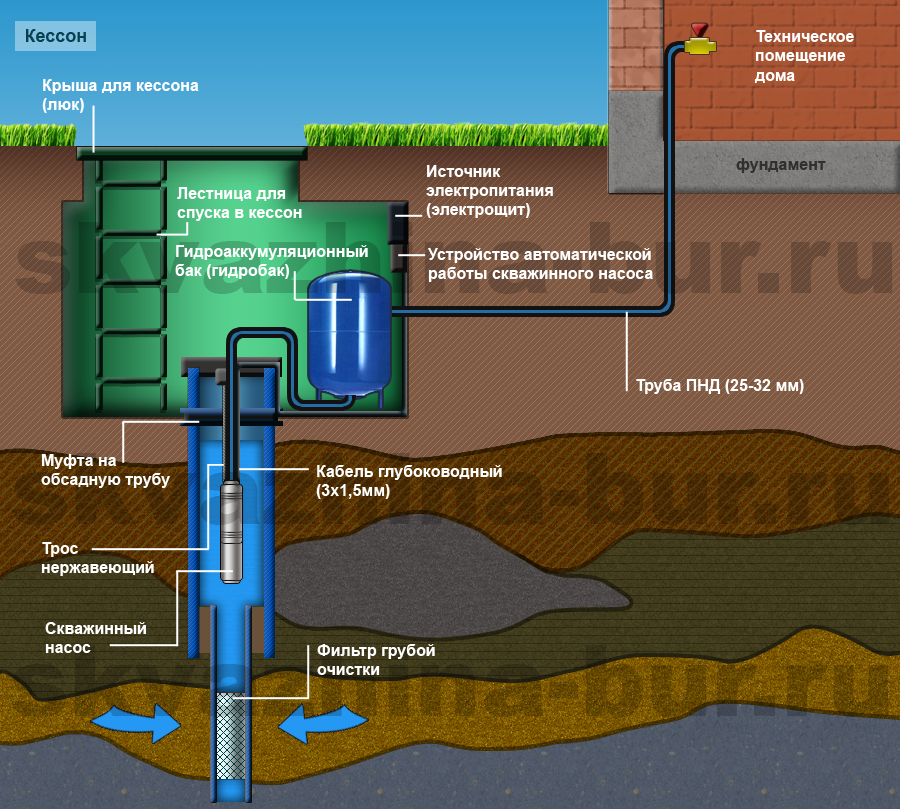

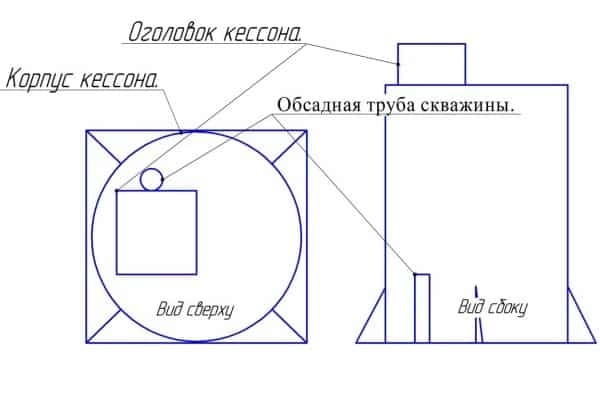

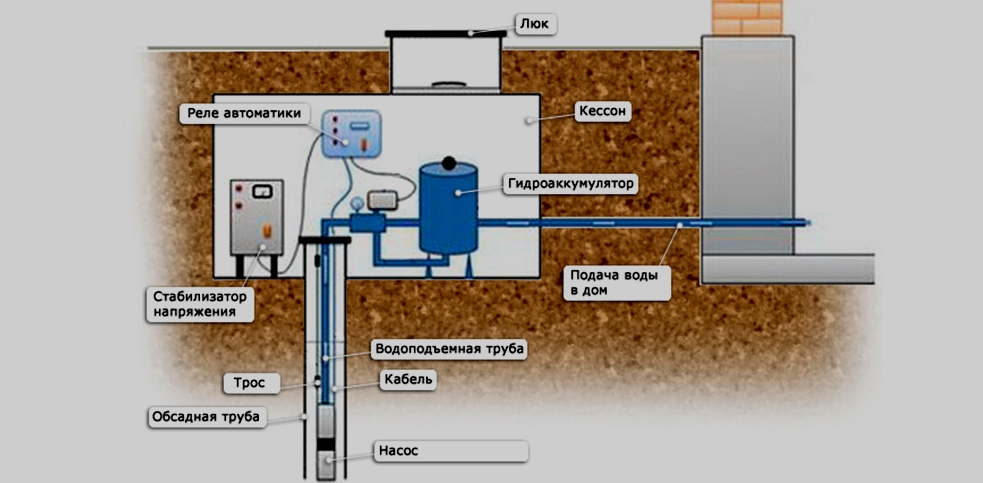

Схема устройства кессона.

Конструкция приямка предполагает полную герметичность для предотвращения попадания в источник талых и грунтовых вод. В кессоне располагают пускорегулирующую аппаратуру насоса. Это дает возможность проводить замеры сопротивления изоляции, отключать и включать насосный агрегат при проверке или замене. Для крепления насоса, подсоединения подающей трубы и герметизации обсадной колонны устанавливают скважинный оголовок.

Для комфортного проведения работ приямок оборудуют осветительными приборами. В большинстве случаев устанавливают съемную лестницу либо крепят скобы. Кессон имеет 2 камеры, которые закрываются крышками. Верхняя (малая) служит тамбуром для утепления основного приямка. В нижней находится оборудование и устье скважины.

Что такое кессон и для чего он нужен?

Кессоном называется герметичная емкость. Изначально кессоны использовались для проведения работ под водой, позже сфера их применения значительно расширилась. В частности такие изделия стали использовать для защиты оголовка скважины.

Чаще всего владелец предполагает круглогодичную эксплуатацию автономного водопровода. Однако делать это в условиях резкого годового перепада температур очень сложно. Летняя жара и сильные зимние морозы существенно осложняют эксплуатацию скважины.

При отрицательных температурах вода, поступающая с глубины, непременно замерзнет и испортит, а в худшем случае и разорвет насосное оборудование.

Для бесперебойного функционирования скважины владельцу необходимо обеспечить стабильную положительную температуру для ее оголовка. Для этой цели и используется кессон.

Он представляет собой герметичную емкость, которая заглубляется в землю и фиксируется на обсадной колонне. При дополнительном утеплении устройство защитит скважину от низких температур. Кроме того, герметичная емкость не пропускает внутрь грунтовые и сточные воды, которые могут повредить чувствительные к влажности приборы.

Помимо этого кессон представляет собой оптимальное место для монтажа насосного оборудования. Здесь оно будет надежно защищено не только от попадания грунтовых вод, но и от насекомых и грызунов, которые могут испортить приборы.

Закрытый кессон ограничивает нежелательный доступ посторонних к оголовку.

Кроме того, внутри конструкции можно разместить все необходимое для эксплуатации скважины оборудование:

• системы очищения и фильтрации, обратного осмоса;
• насосный аппарат;
• трубопроводы и запорную арматуру, в том числе с пневматическим или электрическим приводом;
• автоматику, отвечающую за управление насосом и всей водопроводной системой.

Кессон представляет собой емкость с горловиной, закрывающейся люком. Высота конструкции обычно составляет не менее двух метров, поскольку обсадная труба входит внутрь конструкции на глубине 1-2 м.

Геометрия изделий также разнится. В сечении они могут быть круглыми или четырехугольными. В первом случае их диаметр не должен быть меньше 1 м, иначе человеку будет очень сложно поместиться внутри камеры

Важно правильно выбрать размеры кессона

Слишком маленькая конструкция будет неудобна для размещения оборудования и проведения обслуживания и ремонта. Большая камера обойдется неоправданно дорого. Снаружи кессон чаще всего утепляется.

На дне емкости выполняется отверстие, в которое заводится обсадная труба. В боковых стенках размещаются технологические отверстия для прокладки электрических кабелей и подведения водопроводных труб. Кроме того, внутри кессона устанавливается лестница, особенно удобен раскладной вариант.

Новоиспеченному владельцу скважины всегда интересно, обязательно ли обустройство кессона, ведь это довольно дорогостоящее мероприятие? Да, обойтись без кессона можно. Но все не так просто.

Во-первых, в этом случае нужно, чтобы выход скважины приходился на отапливаемое помещение, например, подвал дома. Это необходимо для защиты оборудования от промерзания. При этом надо понимать, что уровень шума от постоянно работающих приборов будет высоким.

Во-вторых, придется использовать скважинный адаптер. Это устройство представляет собой компактный сантехнический переходник, который монтируется в обсадную трубу.

Он состоит из двух частей. Первая устанавливается на обсаду ниже уровня ГПГ, вторая закрепляется на водозаборную трубу. После чего монтируется скользящее соединение в «ласточкин хвост» при помощи которого обе части адаптера соединяются уже внутри скважины.

Устройство предельно просто в установки и использовании. Кроме того, для многих владельцев скважин кажется весьма привлекательной и его стоимость, которая намного ниже, чем у кессона. Но надо понимать, что монтаж адаптера существенно затрудняет последующий профилактический ремонт и осмотр скважины. Кроме того, все оборудование придется располагать внутри здания.

Кессон что это такое

Кессоны из пластика являются элементами локальной инженерной системы водоснабжения дома. Изделия применяются для обслуживания артезианских источников, колодцев, а также для размещения накопительных баков и устройства ревизионных колодцев.

По внешнему виду укрытие представляет собой резервуар цилиндрической формы с днищем и оголовком. Верх камеры оборудован горловиной и откидной изолированной крышкой. Основание снабжено техническим отверстием, которое по своему диаметру должно быть достаточным для монтажа емкости на обсадную трубу выработки.

Объем укрытия зависит от набора устанавливаемого оборудования:

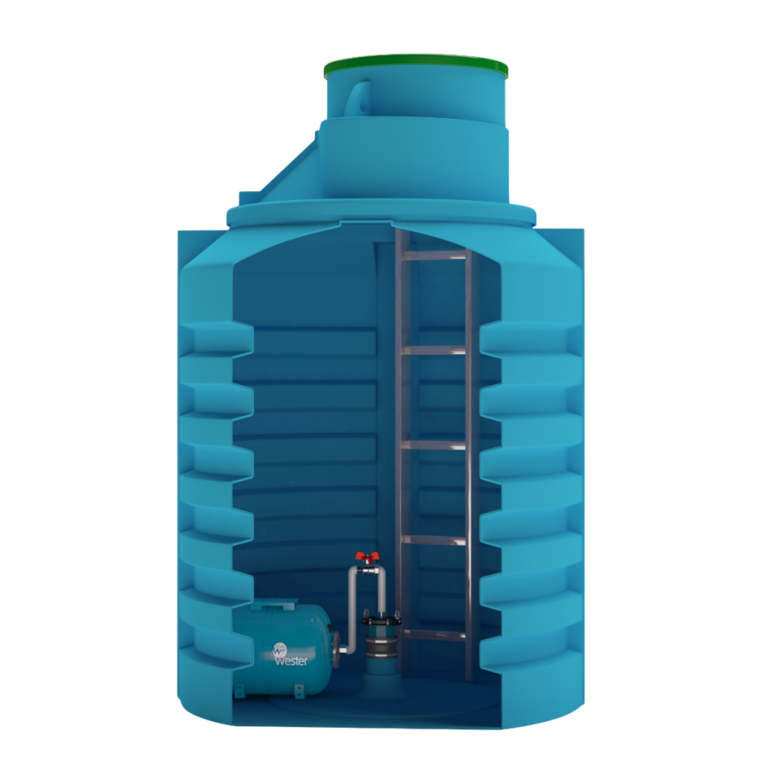

Пластиковый кессон для скважины.

• гидроаккумулятор;
• контрольно-измерительная аппаратура;
• пусковая автоматика;
• запорная арматура;
• дополнительные фильтры тонкой очистки;
• при необходимости — расширительный или накопительный бак;
• лестница.

Корпус кессона не имеет соединительных швов и является полностью непроницаемым, что позволяет его применение даже при высоком расположении подземных вод.

Какие материалы подходят для обустройства камеры

Для создания кессона на скважину можно использовать практически любой строительный материал:

Кирпич.

Кессон из кирпича

Кладку выполняют обычным способом, при этом толщина стенок и их высота определяется в зависимости от погодных условий конкретного региона. Обычно толщины в один кирпич достаточно для сохранения оптимальной температуры внутри камеры. Если боковые стенки будут тоньше, потребуется дополнительная теплоизоляция сооружения. Преимуществами постройки кессона из кирпича является возможность проведения работ своими силами без привлечения специалистов и дополнительных трат. К недостаткам можно отнести низкий уровень герметичности камеры, что потребует обустройства дополнительной гидроизолирующей прокладки.

Бетон.

Кессон из бетонных колец

Конструкции из бетонных колец — достаточно распространенный вариант защиты источников водоснабжения. Для их постройки используют готовые элементы: кольца, крышки и люки, что дает возможность значительно ускорить проведение работ. Вместе с тем, обустройство кессона железобетонными кольцами имеет множество недостатков: большой вес бетона потребует тщательной подготовки дна котлована, а доставка и установка элементов может проводиться только с привлечением специальной техники. Гидроизоляция и теплоизоляционные показатели бетонных камер намного ниже, чем у других материалов.

Металл.

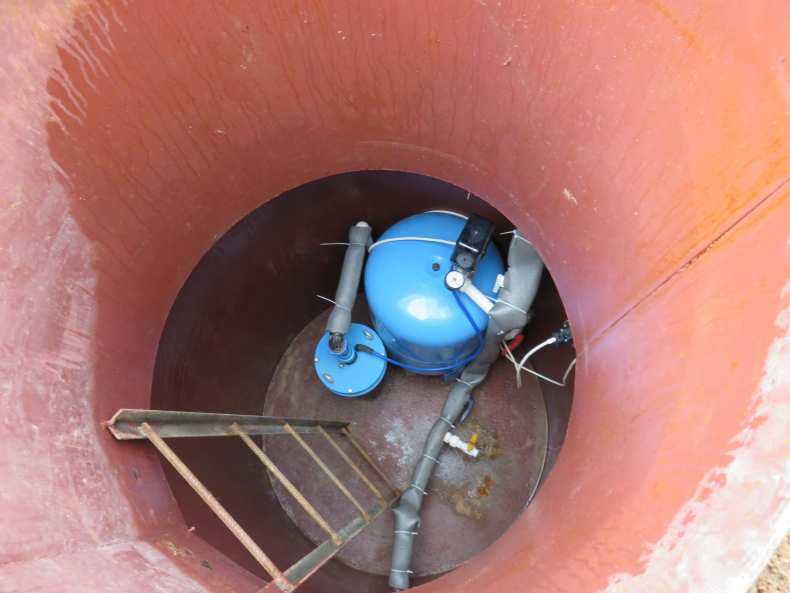

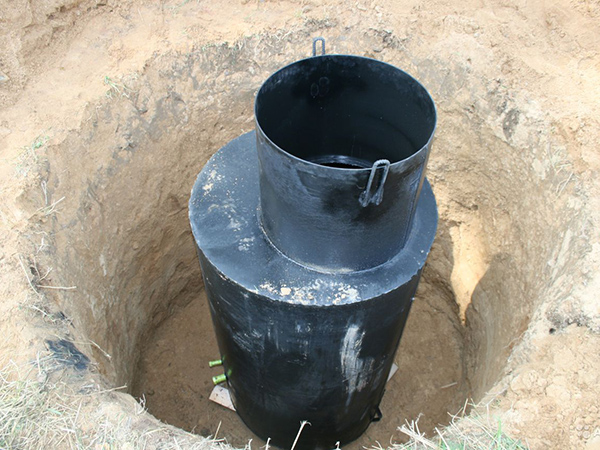

Кессон из метала

Металлический кессон для скважины обеспечивает полную герметичность внутреннего пространства, поэтому находящееся внутри оборудование не будет подвергаться воздействию повышенной влажности. Он достаточно просто в установке, а дополнительная фиксация конструкции позволит избежать выталкивания ее грунтовыми водами. К недостаткам металлических конструкций можно отнести повышенную подверженность коррозии, большой вес и необходимость проведения сварочных работ.

Пластик.

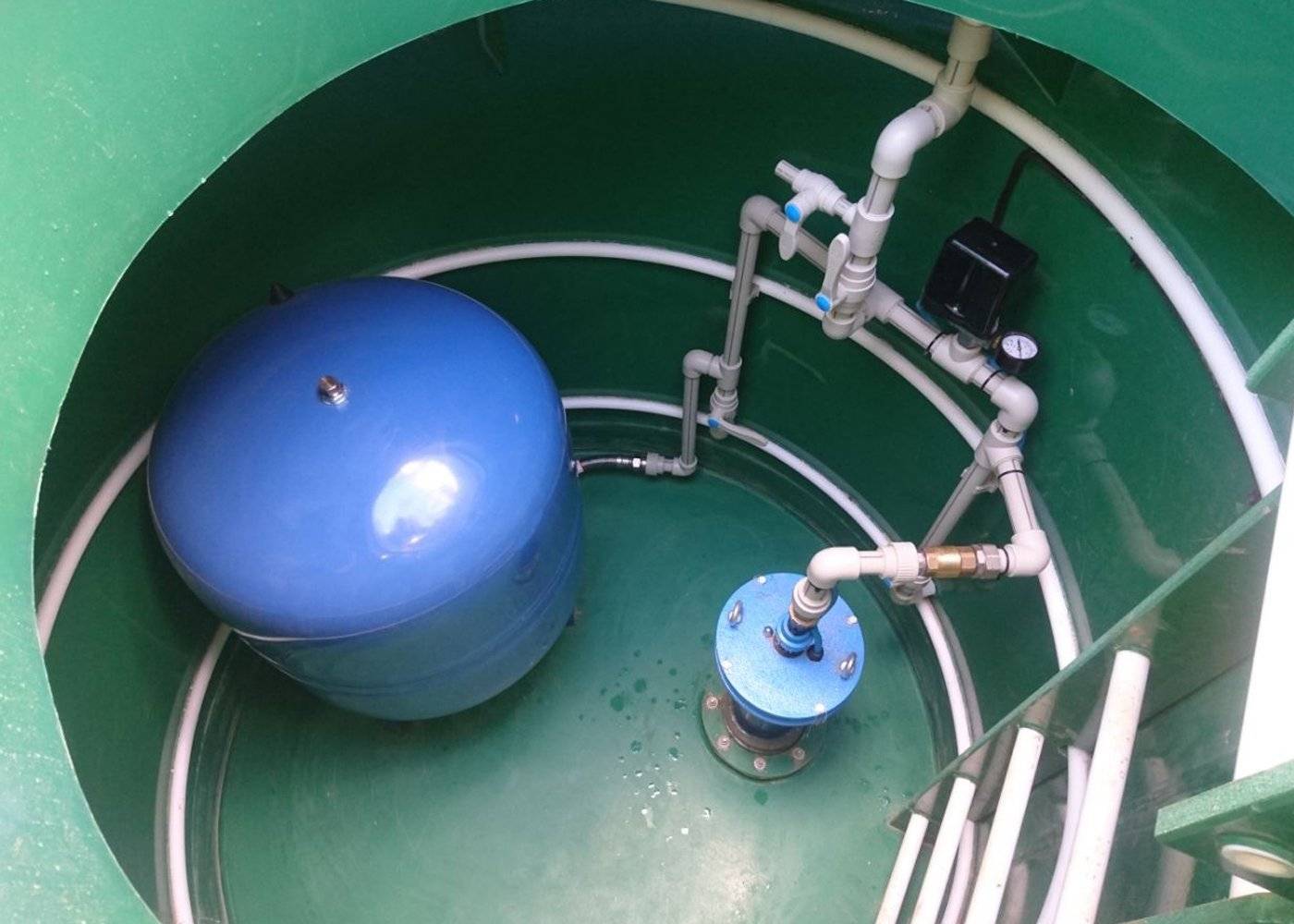

Кессон из пластика

Различные виды пластика в качестве конструкционных материалов приобретают все большую популярность. Кессон для защиты скважин пластиковый представляет собой абсолютно герметичную емкость, в которой предусмотрено определенное количество выводов. Боковые стенки могут быть дополнительно укреплены ребрами жесткости, а в нижней части предусматриваются проушины для фиксации анкерными болтами или камеры для заливки бетона. Налаженное производство кессонов из пластика дает возможность выбрать модель с подходящими эксплуатационными характеристиками, размерами и количеством вводов для прокладки коммуникаций. Основным недостатком пластика является его относительно невысокая прочность, что потребует дополнительных мероприятий при установке в некоторых видах грунта.

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

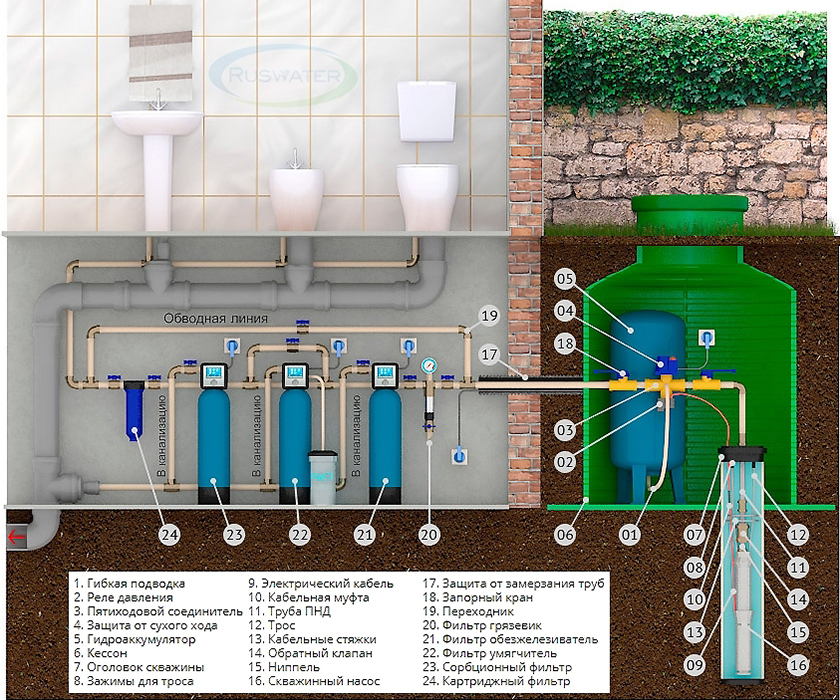

Устройство насосной станции

Обслуживание и ремонт

Монтаж кессона – это одно, совсем другое дело – поддерживать его в хорошем состоянии для увеличения срока эксплуатации. Существует несколько советов и рекомендаций:

• Время от времени проверять сооружение на предмет герметичности. Особенно если камера сделана из металла. Швы и сам материал могут подвергаться коррозии. Если это так, то устраняются проблемные участки.
• Проверять качество верхней забетонированной крышки. Из-за влияния высоких температур она подвержена разрушению.
• Проверять места вывода трубопровода и электроснабжения на герметичность.
• Проверять место вывода обсадной трубы.

Пластиковые системы и их особенности

Самым дешевым вариантом можно считать кессон из полимерных материалов. Кроме невысокой стоимости, он отличается легкостью транспортировки и простотой монтажа. Кроме того, пластиковые кессоны обладают, в отличие от металлических и бетонных, неплохими теплоизоляционными характеристиками. Они устойчивы к воздействию влажности, не подвержены коррозии, не требуют дополнительной теплоизоляции.

Современные кессоны производят из разных видов пластика. Это могут быть полипропилен, полиэтилен и стеклопластик. Также применяется несколько технологий изготовления. Например, это может быть экструзионная сварка, которая обеспечивает очень прочный и плотный шов, а бывает и так называемое ротационное форматирование, которое подразумевает литье без швов. Это позволяет обеспечить более высокий уровень герметичности.

В отличие от описанных выше конструкций, пластиковые кессоны обычно имеют две части — кессонную и надкессонную. Вторая часть может иметь меньший диаметр. Также емкости часто комплектуются специальными патрубками, которые нужны для того, чтобы ввести кабель или водопроводную трубу. Одним из преимуществ пластикового варианта является то, что его вообще легко можно оснастить дополнительными элементами, которые обеспечат более комфортную эксплуатацию. Например, можно сделать внутреннюю лестницу или предусмотреть раскладные элементы для спуска внутрь конструкции.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

• электрический насос для подъема воды из скважины;
• система фильтрации и очистки воды от взвешенных частиц;
• электроуправляемые клапаны;
• накопительный бак для воды;
• приборы, измеряющие температуру и давление воды;
• схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Защита скважины от атмосферных воздействий

Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:

• надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
• установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;
• подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
4. Установка оборудования возможна только в доме.
5. Монтаж адаптера требует специального ключа.

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Преимущества пластикового кессона:

• Высокий срок эксплуатации;
• Проще в установке.

Общие рекомендации по установке

Вероятность выталкивания сооружения, которое заглублено полностью или частично, достаточно высокая в любой местности, однако риск этого увеличивается, если грунтовые воды залегают высоко.

По данной причине нужно принять меры предосторожности:

• обустраивают бетонное основание на песчано-щебневой подушке;
• сверху устанавливается кессон, который нужно закрепить на жестком основании с помощью анкеров.

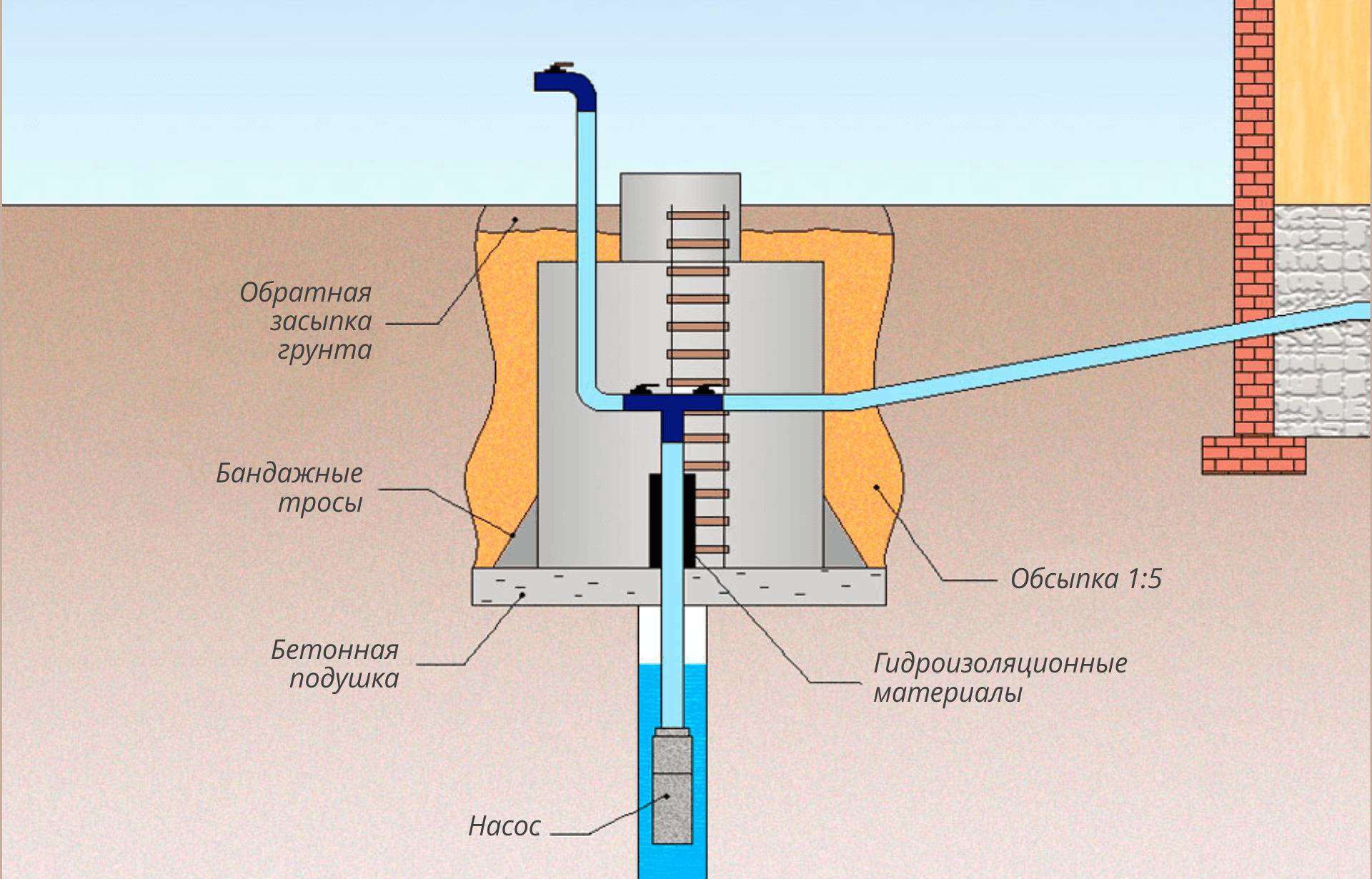

Сооружение кессона для скважины.

Такие меры не принимают лишь в отношении бетонных конструкций, т. к. они отличаются существенным весом, особенно если используются крупногабаритные кольца. Кроме того, необходимость сооружения бетонной плиты исчезает, когда кессон располагается на возвышении, на неподтопляемом участке.

Рекомендуемая высота кессона — 2 м. Этого достаточно для обслуживания скважины. Не рекомендуется устанавливать конструкцию меньше 90 см по ширине. Кроме того, если защитное сооружение глубокое, внутри предусматривается лестница

Важно позаботиться и о вентиляции

Обсадную трубу обрезают, если она слишком выступает над основанием кессона, сверху устанавливается оголовок. Эта колонна должна быть заведена в сооружение через муфту. Оборудование внутри должно располагаться на возвышении.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

• электрический насос для подъема воды из скважины;
• система фильтрации и очистки воды от взвешенных частиц;
• электроуправляемые клапаны;
• накопительный бак для воды;
• приборы, измеряющие температуру и давление воды;
• схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину

Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции. На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров

С целью уплотнения засыпку поливают водой. Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку. Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Конструкция из бетона

Установка кессона из бетона проста в проектировании, но требует задействования дополнительной техники, так как такие элементы сложно поднимать одному человеку. В отличие от своих аналогов данный материал имеет ряд преимуществ:

• высокопрочный;
• тяжелый (не всплывет);
• долго служит;
• дешевый.

В тоже время кессоны из жб колец обладают рядом недостатков:

• требуют копки объемного котлована;
• при монтаже нуждаются в наличие грузоподъемной техники;
• не герметичны.

Защитная конструкция для скважины из бетона идеально подходит для:

1. Низкого уровня подземных вод.
2. Участков, куда проходит грузоподъемная техника.

Какого производителя выбрать

Покупая материалы для ремонта и строительства, вы, наверное, часто обращали внимание на известные и менее известные бренды. В чём же заключается такая разница? Все довольно просто

Ознакомимся со списком:

• ФЛОТЕНК – Россия. Довольно известный завод, зарекомендовавший себя уже очень давно. Занимается не только изготовлением кессонов, но и других строительных материалов.
• ОНИКС – Россия. Специализируется на изготовлении пластиковых материалов. Купив продукцию данной марки – вы точно не пожалеете.
• ALTA –Украина. Компания известна во всей Европе и пользуется большим спросом.
• RODLEX – Россия. Также, считается одним из лучших производителей строительных материалов.

Сделав выбор в пользу одной из этих торговых марок вы можете не боятся за качество приобретаемых изделий. Помните, что дешевое сырье от неизвестного производителя может сыграть с вами злую шутку и привести к серьезным неприятностям.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

• электрический насос для подъема воды из скважины;
• система фильтрации и очистки воды от взвешенных частиц;
• электроуправляемые клапаны;
• накопительный бак для воды;
• приборы, измеряющие температуру и давление воды;
• схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.
