Особенности использования поверхностного насоса для подачи воды
Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: “Схема подключения насосной станции к скважине своими руками – инструкция, советы”). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания.
Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.
Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.
Тонкости обустройства артезианской скважины
Насос
При его выборе обращайте внимание его мощность и диаметр. Экономить не рекомендуется, от него зависит работоспособность водопроводной системы
Лучшими считаются образцы в высокопрочном корпусе, с датчиками, автоматикой, фильтрами. В обыкновенной скважине насос располагают над дном на высоте 1-1.5 м, но в артезианской можно разместить выше. Часто его опускают на 10 м ниже зеркала воды, но не ниже обсадной трубы. Обязательно должна быть защита насоса от холостой работы.
Оголовок. Его крепят к верхней части обсадной трубы для предотвращения попадания мусора внутрь скважины с поверхности. Он состоит из крышки, фиксатора, карабина и уплотнителя. К нему также крепят трос для фиксации насоса. Изделия собственного изготовления приваривают к обсадной колонне. Промышленные образцы фиксируют на болтах.
Гидроаккумулятор. Он необходим для создания автономной системы водоснабжения. Устройство защищает насос от частого включения и гидроудара. Изделие представляет собой емкость с датчиками давления и автоматикой. Насос закачивает жидкость в бак, а дальше она поступает к кранам самотеком. Объем бака зависит от хозяйственных потребностей.
Кессон. Его устанавливают для защиты скважины от промерзания над обсадной трубой. Это прямоугольная или круглая конструкция, которую вкапывают в землю на глубину до 2 м. Ее утепляют снаружи или изнутри, что позволяет эксплуатировать колодец круглый год. Внутри кессона можно расположить оборудование для обслуживания скважины.
Использование скважинного адаптера
Альтернативой дорогостоящему кессону или домику служит . Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней — шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.
Использование скважинного адаптера.
Остановив свой выбор на адаптере, следует учитывать следующее:
- Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
- Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
- Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
- Установка оборудования возможна только в доме.
- Монтаж адаптера требует специального ключа.
Адаптер для скважины
Лучшим способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.
Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.
В состав скважинного адаптера входит два основных блока:
- Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
- Внутренний. Служит для подключения трубы от помпы.
Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.
По ходу монтажа необходимо четко выполнять следующие этапы:
- Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
- Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
- Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.
Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе.
Подбор и монтаж оборудования для поставки воды
Оборудование для индивидуального водоснабжения состоит из следующих элементов:
- Насоса, он может быть погружным либо располагаться на поверхности.
- Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
- Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.
Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.
Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика
Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.
Поверхностный насос для неглубокой скважины
Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.
В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.
Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.
Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.
Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды
Погружной насос для глубокой скважины
Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.
В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.
Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.
Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.
Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины
Как подобрать необходимое оборудование для подачи воды
Выбор оборудования для подачи воды зависит от напора жидкости, длины и диаметра трубы, высоты подачи воды и количества точек потребления. В систему подачи входят кессон, насосы, фильтры. Кессон – это круглая или квадратная камера со сторонами 1,5-1,8 м, в которой находится насосная станция или сливной вентиль. Она защищает всю систему от негативных факторов – проникновения грунтовых вод, мусора, замерзания труб и всей системы.
Комплектующие и механизмы для оборудования скважины:
- Погружной насос – устройство для подъема жидкости.
- Кессон – применяется для подготовки состава воды, создает давление в системе.
- Автоматика – блок управления насосом.
- Гидроаккумулятор с реле для создания и контроля давления, компенсации гидроударов.
- Фильтр механической очистки от грязи, грунта, песка.
- Фильтр-смягчитель – делает воду мягче, накипь при кипячении не образуется.
- Фильтр предохранительный – предназначен для тщательной очистки воды от мелких частиц.
- Ультрафиолетовый стерилизатор применяют для дезинфекции воды.
- Система подготовки воды для питья – угольные фильтры.
- Раствор для регенерации смягчителя восстанавливает фильтр.
- Очистные сооружения предназначены для очистки сточных вод.
Погружной насос располагают на глубине до 30 м, он снабжен автоматической системой, работающей без присутствия человека. Есть варианты, где установку монтируют в кессоне или в доме.
Поверхностные насосы не углубляют в воду. Они оснащены гидроаккумуляторами и реле давления. Данный вид насосов не всегда применяют для глубинных скважин, т. к. они не могут подавать жидкость с большой глубины.
Порядок выполнения земляных работ
Скважину для воды можно сделать практически в любом месте.
Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.
Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ.
Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.
Схема ручного бурения скважины.
Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.
При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.
Установка подземного кессона
Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.
Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: “Как сделать колодец для скважины своими руками – инструкция”). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.
Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.
Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.
Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.
Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.
Подбор и установка водоснабжающего оборудования
При устройстве индивидуального водоснабжения используются обязательно следующие технические средства:
- Насос погружного типа или поверхностного размещения.
- Автоматика, которая предохраняет насосный агрегат от перегрузок и управляет его работой.
- Гидроаккумулятор в закрытом исполнении или открытого типа. Первая разновидность устройства – это бак с мембраной. Его использование позволяет обеспечить стабильное давление в инженерной сети.
Тип и способ размещения технических устройств влияет на характер обустройства водоисточника. Монтаж бака с открытой конструкцией проводится в самом высоком месте водопровода. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное оборудование скважины, к которому относится мембранный гидроаккумулятор, монтируется в любом удобном месте.
Гидроаккумулятор закрытого типа Источник 3agorod.ru
Насос поверхностного размещения для водоисточника небольшой глубины
Насосные агрегаты поверхностного размещения легче устанавливаются, проще обслуживаются и стоят дешевле по сравнению с погружными устройствами. Производители выпускают установки 3 в 1. В состав оборудования входит насос, автоматика и бак с мембраной объёмом от 20 до 60 л. Устройства, объединённые в одну установку – выгодный и рациональный вариант. Такое оборудование называется насосной станцией. Для её монтажа требуется меньше места, чем при установке отдельных устройств.
От поверхностного насоса отходят два шланга. Один из них – это всасывающая трубка. Она опускается в водоисточник. Применение насоса поверхностного размещения упрощает обслуживание устройства и обустройство скважины для воды в частном доме. Тем более к оборудованию подключается шланг маленького диаметра. Это позволяет оснащать поверхностными насосами абиссинские колодезные конструкции, куда не входят погружные устройства.
Поверхностный насосный агрегат Источник ozone.ru
У станции или отдельного насоса на поверхности один недостаток – оборудование не рассчитано на подъем водной среды из скважин с большой глубиной. Подавляющая часть выпускаемых моделей имеет предел 10 м. Поэтому водоснабжающие насосные станции и отдельные агрегаты поверхностного размещения обычно устанавливаются рядом с устьем подземного водоисточника. Для монтажа в жилой постройке необходимо более мощное оборудование, способное преодолеть сопротивление трубопровода от источника до строения.
Насос погружного типа для глубокого водоисточника
Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.
Погружные насосные устройства Источник variant-a.ru
Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.
Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.

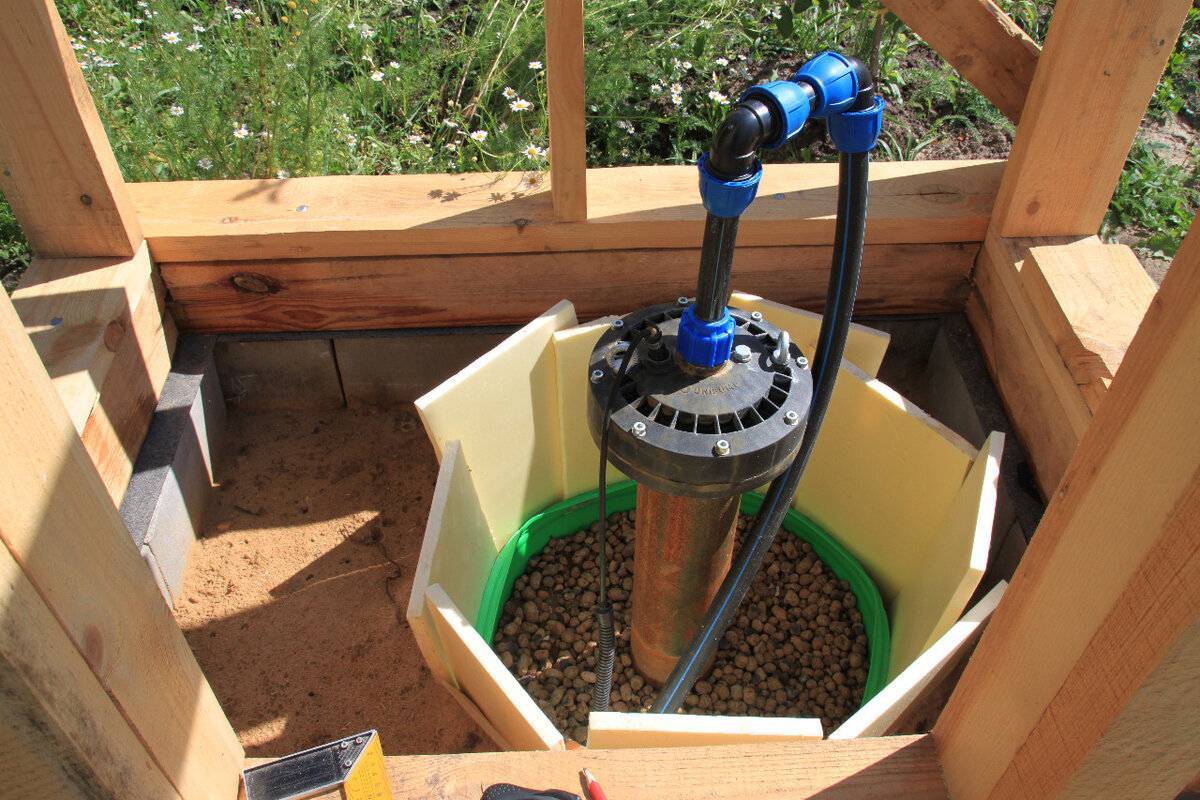

Обустройство с оголовком
В третьем варианте оголовок устанавливается над землей. Подготовка котлована не требуется. У этой схемы есть важный минус – зимой конструкция промерзает. Оголовок изолирует устье от грязи, от атмосферных осадков. К нему подключается насос и электрический кабель.
Существуют пластиковые и металлические оголовки. При выборе модели учитывается глубина источника и вес насоса. Пластиковые оголовки подходят для неглубоких источников. Для обвязки артезианской скважины требуется металлический оголовок. (Практичнее будет схема с кессоном).
Для защиты от замерзания можно установить греющий кабель или теплоизоляционный короб. Из-за необходимости в дополнительной теплозащите, схемы с оголовком используются редко.
Как пробурить скважину для воды своими руками: пошаговая инструкция
Подготовка
В мягких почвах для начала необходимо выкопать яму в форме куба со стороной 1,5 метра. Это позволит избежать осыпания верхнего слоя почвы и ускорит процесс, так как лопатой выкопать такую глубину проще, чем пробурить. Убедитесь, что расстояние до мест загрязнения соответствует норме: это не просто правило, а залог вашего здоровья, ведь от этого зависит чистота воды.

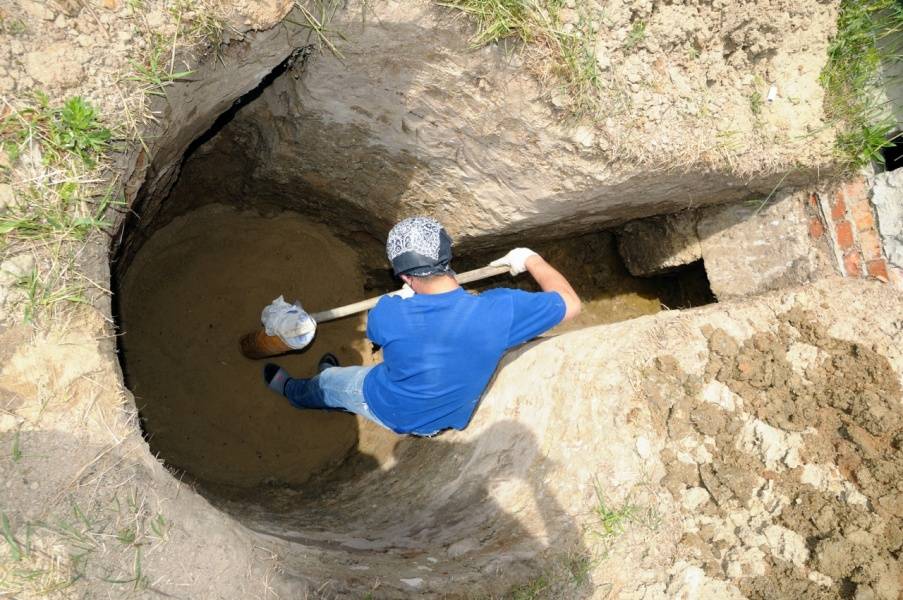

Первым делом необходимо выкопать котлован для скважины
Изготовление треноги
Бурение скважины своими руками предполагает изготовление треноги – стальные трубы свариваются в виде своеобразной пирамиды, на вершине которой закрепляется цилиндровый блок для лебедки, по которому свободно будет скользить трос. К тросу крепится непосредственно сам бур. Размеры треноги определяются удобством для людей, которые будут бурить: маленькая высота ограничит маневренность. Для бура высота не принципиальна, так как в любой момент можно изменить длину троса.
Назначение треноги – закрепление бура в вертикальном положении, чтобы бурение происходило идеально вглубь и ни в коем случае не вбок. Регулировать это, конечно, можно и самостоятельно, но с треногой гораздо проще.
Опорные столбы треноги для скважины должны быть равно удалены, чтобы центр для вертикального подъемника располагался строго по центру
Процесс бурения
- Проверните бур до полного погружения в грунт, а после вытащите.
- Уберите с инструмента остатки почвы. При необходимости очистите лунку с помощью желонки.
- Параллельно с бурением устанавливаются части обсадной трубы без фильтра.
- Продолжайте бурить до водоносного слоя. После почистите скважину снова. Определить появления водоносного слоя можно с помощью скорости вращения бура: после плывуна она ускоряется, а затем снова замедляется.
- Высыпьте на дно гравий или щебень до 30 сантиметров – естественный фильтр, который, к тому же, способствует осадке примесей на дно.
- Рассчитайте глубину скважины, опустите вниз трубу с фильтром.
Очищение жидкости
Не думайте, что животворящая влага начнет поступать к вам сразу после бурения, сначала скважина на воду своими руками подвергается нескольким откачкам с помощью погружного насоса для скважины. Глубинный, или погружной, насос для скважины нужен для проверки чистоты и прозрачности воды. Подобную процедуру очистки необходимо проводить каждый час до достижения максимального уровня очистки.

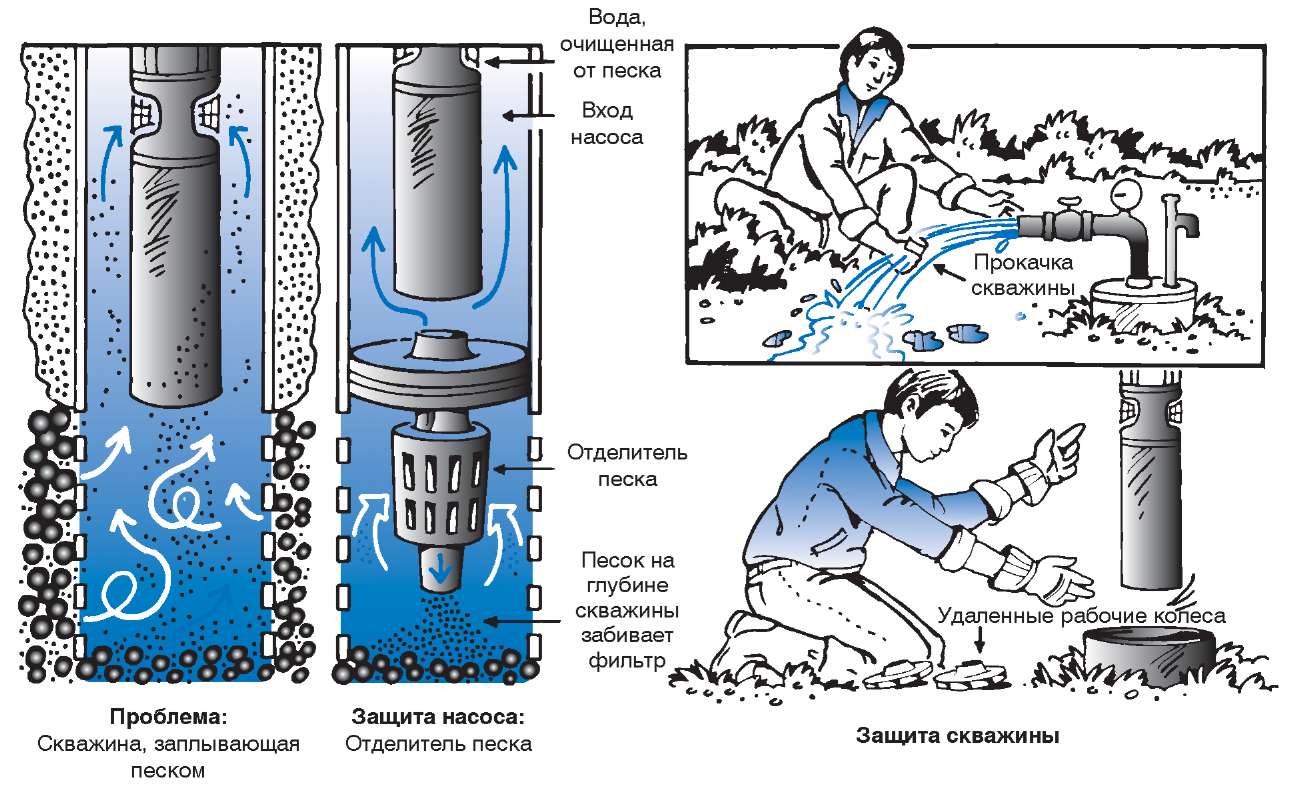

После бурения скважины необходимо очистить ее от заплывающего песка с помощью погружного насоса
После этого отнесите воду на анализ в лабораторию для определения содержания примесей и вредных веществ. Возможно, вам придется установить дополнительный фильтр (уже внутри систем водоснабжения, например, на кран) или вовсе отказаться от скважины, если специалисты обнаружат в жидкости повышенный уровень химикатов.

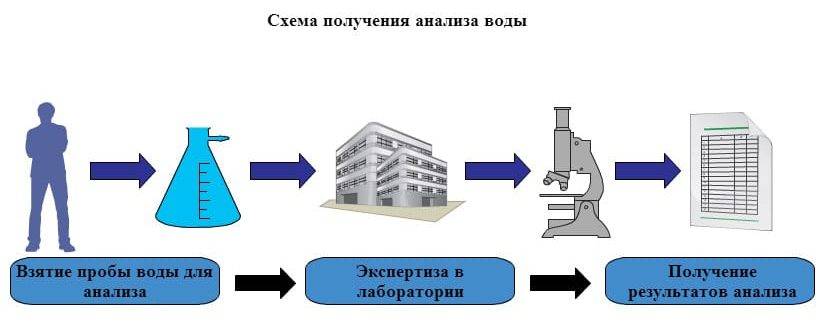

После первичной очистки необходимо провести анализ воды

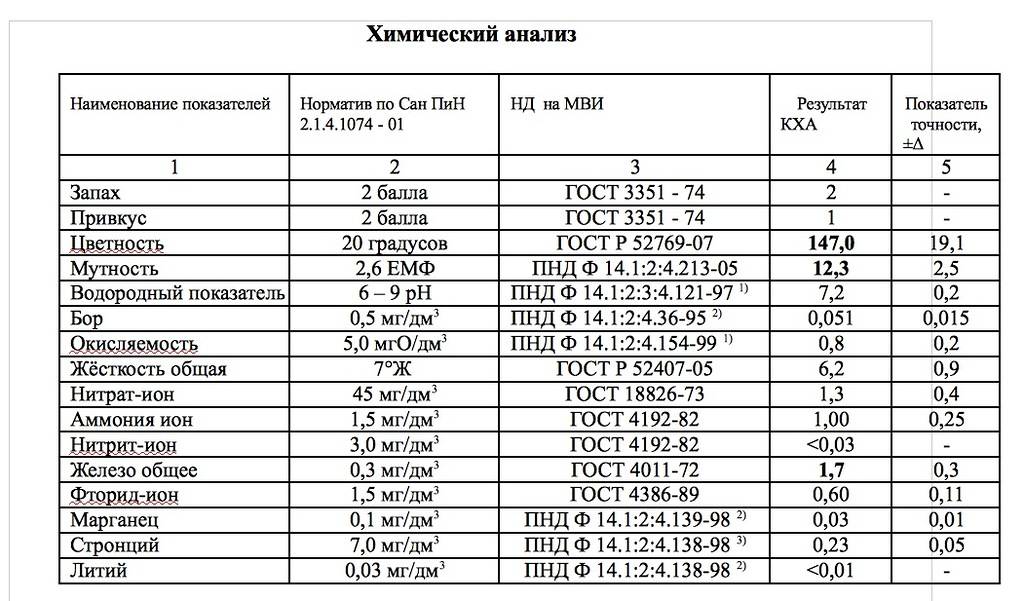

Показатели химического анализа воды должны укладываться в нормативы
Раскачка скважины
После проведения основных работ рекомендуется провести дополнительную процедуру очистки – раскачку скважины с помощью насоса. Рекомендуется использовать центробежные модели, так как они наиболее практичны в данном случае, но можно отдать предпочтение и вибрационным (эффективнее, но дольше). Учитывайте, что в процессе раскачки гравий, изначально засыпанный в скважину, будет проседать, поэтому нужно подсыпать его время от времени.
На предпоследнем этапе проводится установка защиты для воды, установка фильтров, а также прокачка воды
Заключительный этап
Пространство между обсадной трубой и грунтом заливается цементом, чтобы сделать конструкцию более герметичной и устойчивой к воздействию внешней среды. Устанавливается кессон. Прокладывается трубопровод. Приступать к заключительному этапу можно лишь после окончания всех проверок чистоты воды, так как после соединения скважины с системами домашнего водоснабжения жидкость пойдет непосредственно на повседневное пользование.

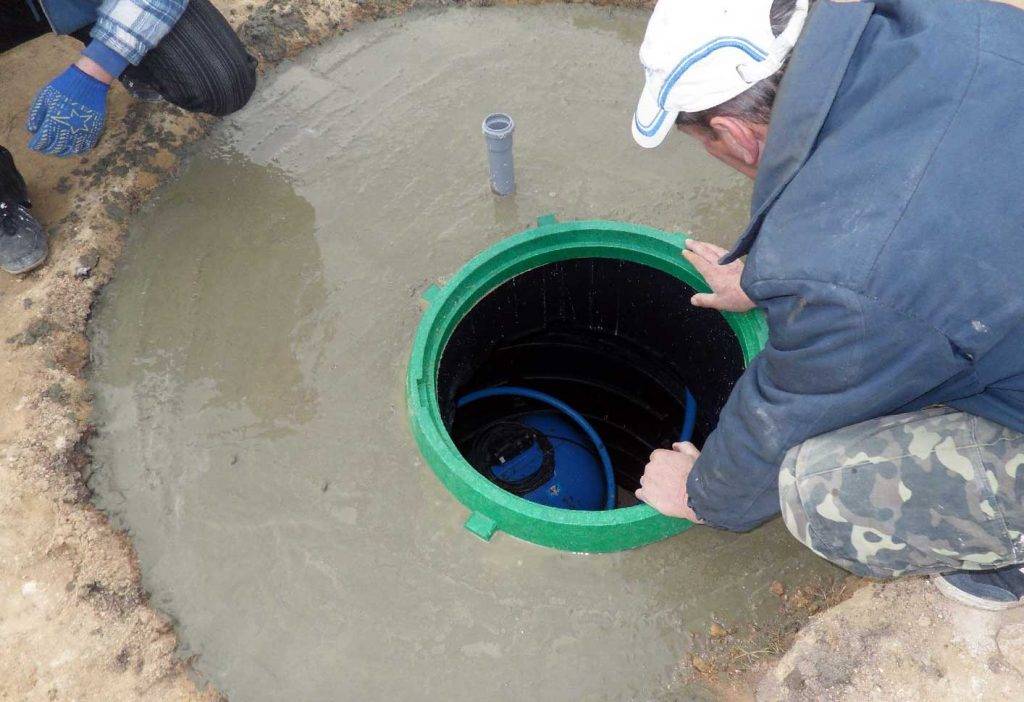

Пространство между обсадной трубой, кессоном и грунтом заливается цементом для устойчивости и герметичности

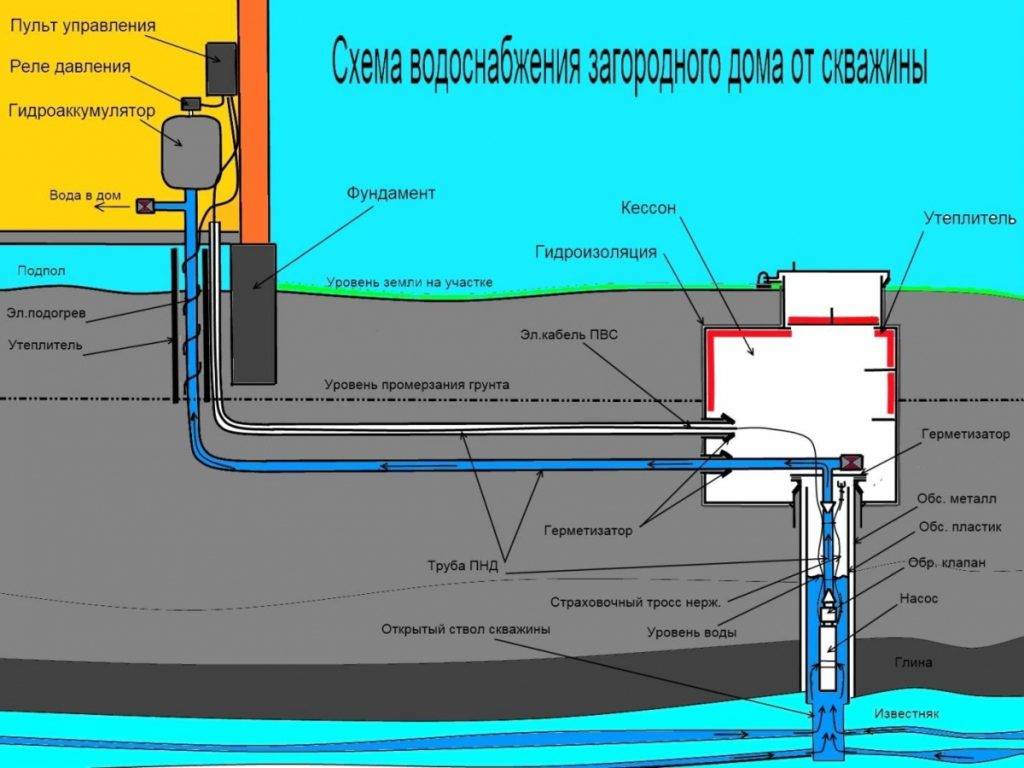

Схема водоснабжения частного дома из скважины
